迅达电梯3300AP代码故障说明
★0001不再使用电梯永久性锁止。按SCIC印板上的复位按钮
★0002Elevator_Safety_Chain安全回路意外打开。
★0003Elevator_Overload_Mode轿厢称重装置(CLC)检测到的超载。检查CLC回路。
★0012SIM卡缺失SIM卡和印板不配套，没有SchindlerSIM卡，
★0017SIM卡调试号错配SIM卡存在，但内部COMM号与SCIC号不一致。所配送的SIM卡不对或SCIC已用于其它电梯。
★0018SIM卡完整性故障SIM卡可以被读取但可能数据被破坏，更换SIM卡
★0019看门狗复位
★0020当门打开时，安全回路没有打开。
★0022在再平层过程中轿厢控制器发生故障，检查SUET
★0023Elevator_ISK_Fail_On_Preopening
★0024Elevator_KNE_U_InterruptedKNUE_U中断。持续致命故障复位：
★0025Elevator_ISK_Preopen_Error在门再开启过程中ISK打开。
★0027软件故障（再平层）
★0028NF1_Mode
★0029RV2_Mode
★0030E_Elevator_UL3_Disabled
★0031电梯学习运行中断
★0033电梯启动在复位或断电后。或系统已进行了看门狗复位。
★0070在非TSD系统上的KNET信号激活
★0071在TSD系统上的JREC信号激活
★0072在非TSD系统上的KSR_A信号激活
★0301Door_Closing(80x=F)门没有在12秒内关闭。
★0302Door_Closing门没有在12秒内打开。
★0303Door_Max_Lock_Time在运行指令发出后，门关闭，但在接下来三分钟内轿厢没有启动。
★0304Door_KSKBKSKB关门力限制器激活过于频繁。在门区或在缝/缝隙处查找障碍物/屏障。检查KSKB开关
★0305DOOR_WRONG_EVENT
★0306DOOR_WRONG_EVENT_2
★0307DOOR_WRONG_EVENT_3
★0308DOOR_WRONG_EVENT_4
★0309DOOR_WRONG_CMD_VALUE
★0310DOOR_WRONG_MOTION_VALUE
★0311DOOR_WRONG_DRIVER_EVENT
★0312Door_Closed_With_Wrong_CommandKET-S在没有EC指令DOOR_CLOSE/DOOR_LOCK)的情况下激活。
★0313Door_Shaft_Error(1x=F)DOORx_CMD要在没有门的一侧打开门，如前侧、后侧或二者。控制器重新起动。
★0314Door_Pre_Opening(1x=P)提前开门硬件故障
★0315Door_Not_Recoverable(1x=F)在门出现一定数量的可恢复故障后，电梯产生重大故障。检查门可能发生的故障
★0316Door_Heartbeat_Error(4x=F)SCIC失去SDIC脉动。此故障由门服务故障引发
★0317Door_Unexpected_State如果EC收到门的状态顺序为LOCKED→CLOSED，则子系统出现问题。SCIC.SDIC软件版本可能错配。检查SDIC电源是否有“松脱触点”
★0318Door_SDIC_Heartbeat此故障每次在SCIC印板上手动复位后均发生。
★0319Door_Reversing
★0320Door_Shutting
★0321Door_Open_Too_Fast
★0322Door_KET-O_Not_Off
★0323Door_KET-O_On_Unexpected
★0324Door_KET-O_On_When_Locked
★0325Door_KET-O_On_When_Closed
★0326Door_KET-O_Off_When_Opened
★0327Door_KET-S_Not_Off
★0328Door_KET-S_On_Unexpected
★0329Door_KET-S_Off_Unexpected
★0330Door_KET-S_Off_When_Closed
★0331Door_KET-S_Off_When_Locked
★0332Door_KET-S_On_When_Opened
★0333Door1DODDIP开关配置错误根据示意图检查DIP开关设置
★0334Door2DODDIP开关配置错误根据示意图检查DIP开关设置
★0335门在门区外开启
★0336Door_overtemperature(3x=F)门过热
★0337Door_SUET_Board_Disconnected(1x=F)SUET印板未连接
★0338Door_SUET_Error1_Overbridging_Activation_门跨接无法激活
★0339Door_SUET_Error2_Overbridging_Lost(3x=F)门跨接中断
★0340Door_SUET_Error3_Overbridging_Deactivation_
★0401Drive_Safety_Chain_Interrupted发生一次急停。
★0402Drive_Trip_Too_Long(1x=F)驱动激活时间超出限制。
★0403Drive_Contactors_Feedback(1x=F)其中一个输入反馈在运行过程中进行了转换，或在启动后没有转换，或在停止后没有转换。紧急停机？检查布线。检查与之相关的回路中接触器故障或输入故障
★0404Drive_Direction_Error运行方向错误。
★0405Drive_Shaft_Information未使用。无
★0406Drive_OvertempTHMH电动机过热保护或KTHM井道温度监测已触发
★0407Drive_Not_Ready_During_Standstill当轿厢处于静止状态时，就绪信号缺失。检查电机线
★0408Drive_Not_Ready_During_Trip当轿厢处于运行状态时，就绪信号缺失。检查电机线缆、连接器。★0409Drive_Speed_Limit_Exceeded_In_Standby在运行启动阶段，速度限制信号缺失。、
★0410Drive_Speed_Limit_Exceeded_During_Safetychain在运行停靠阶段，速度限制信号缺失。检查电机线缆、连接器、从ACVF至MCCE4板的I/O状态、ACVF速度限制参数
★1101CLC_No_Frequency(1x=F)CLC输入(SDIC.XLD)报告无频率（没有称重装置）。
★1102CLC_Wrong_Value所测量的轿厢载荷值错误。
★1103CLC_Calibration_Error轿厢称重装置：在校正过程中出现了故障。检查CLC
★1104CLC_OverbridgedSCIC印板上的DIP开关1处于ON位置
★1105CLC_No_CalibrationCLC还未进行校正。检查CLC布线。
★1108CLC_Out_Of_Range(1x=F)轿厢称重装置超出了范围
★1109校正期间CLC零载荷频率超出了范围
★1110校正期间CLC参考载荷频率超出了范围
★1111校正期间CLC零载荷重量超出了范围
★1112校正期间CLC斜率超出了范围
★1113CLC额定重量超出范围
★1601SEM_General_Error自动疏散单元SEM故障
★1901Chip_Card_Wrong_Device内部软件故障。更新电梯控制软件。
★1902Chip_Card_File_Not_Found控制装置试图打开SIM卡上不存在的文件。如果使用“老”SIM卡（软件版本不对），就会发生。检查SIM卡与软件版本的相容性
★1903Chip_Card_Warning_Incorrect_Mode
★1904Chip_Card_Not_FormatedSIM卡未格式化。更换SIM卡
★1905Chip_Card_No_Or_No_Schindler_Card检查是否有SIM卡，以及卡是否插入正确。如果正确：更换此SIM卡
★1906SIM卡读取故障
★1907SIM卡写入故障
★1908SIM卡系统文件错误的故障SIM卡无效。选择正确的SIM卡。
★2002Trip_Learning_Level_Missing向上方向所记录的楼层层数与向下方向所记录的楼层层数不符。
★2003Trip_Learning_Number_Of_Levels_Vary(11x=F)在向上方向学习运行中所记录的楼层数与向下方向检查阶段所记录的楼层数不相符。
★2004Trip_Learning_Level_Outside_Array_Limits超过了最大楼层数(=15)。检查KS磁铁/PHS插板数
★2005Trip_Position_Target_Not_Reached未从驱动装置收到“目标已达到”信息，运行位置即异常中断。★2006Warning_Trip_Position_Target_Not_Reached
★2007Trip_Position_Move_Not_In_Door_Zone控制装置要求在定位模式下进行移动，但轿厢不处在平层状态。
★2008Trip_Synchro_Rough_Position_State_Error(1x=F)同步运行或（在某些条件下）服务运行未收到不一致的KSE信息。检查KSE磁铁。检查KSE磁开关。
★2009Warning_Trip_Synchro_Rough_Position_State_
★2010Trip_Learning_Direction_Unknown_Received在学习运行期间，运行方向不明。
★2011Trip_Learning_Wrong_Magnet_Order(1x=F)在学习运行期间磁铁顺序错误
★2012不再使用
★2013不再使用
★2060Trip_Learning_Minimal_Travel_Distance(1x=F)两个楼层之间的距离小于所容许的最小行程距离
★2061Trip_Learning_Intolerable_Flag_Length(1x=F)最后测量的插板长度超过所允许的公差。
★2062Trip_Learning_Upper_Flag_Edge_Already_Set控制器试图为已经设定的一个上部插板设定一个值。这种情况仅可能发生在我们不容许盖写井道映像的情况下
★2063Trip_Learning_Upper_Flag_Edge_Not_Set(1x=F)控制器遗漏了对一个楼层上部插板的设置。
★2064Trip_Learning_Lower_Flag_Edge_Already_Set控制器试图为已经设定的一个下部插板设定一个值。★2065Trip_Learning_Lower_Flag_Edge_Not_Set(1x=F)控制器遗漏了对一个楼层下部插板的设置。
★2066Trip_Learning_Invalid_Door_Entrance_Side(1x=F)控制器试图设置一个不允许设置的门侧（这与已经设置的不同，无效值是此处问题所在）。
★2067Trip_Learning_Door_Entrance_Side_Not_Set控制器遗漏了对一个楼层门侧的设置。检查光栅线缆。检查插板。
★2068Trip_Learning_Door_Entrance_Side_Already_Set控制器试图对已经设置过的门入口侧进行设置。检查光栅线缆。检查插板。
★2069Trip_Learning_Invalid_Lower_Flag_Edge(1x=F)控制器试图将一个下部插板边高度设置得大于一
个上部插板的高度。检查光栅线缆。检查插板。
★2070Trip_Learning_Invalid_Upper_Flag_Edge(1x=F)控制器试图将一个上部插板边高度设置得小于一个下部插板的高度。
★2071Trip_Learning_Upper_Flag_Edge_Differ(1x=F)控制器设置了一个新的上部插板边高度。以前的值和此值的差异大于可接受范围。检查编码器。检查绳打滑情况。
★2072Trip_Learning_Lower_Flag_Edge_Differ(1x=F)控制器设置了一个新的下部插板边高度。以前的值和此值的差异大于可接受范围。
★2073Trip_Learning_Door_Entrance_Side_Differ(1x=F)控制器试图设置一个门的入口侧。此入口侧已经设置，
★2075Trip_Position_Correction_Too_Big定位运行期间，校正的计算产生了一个比所规定的极限值（通常为30mm）大的值。检查绳打滑情况。检查编码器。检查楼层传感器。检查CAN总线通信。
★2076Trip_Learning_Average_Flag_Length_Exceeded在调整FC曳引参数“滑轮直径”后，平均插板长度的计算产生了一个大于公差限制的值。检查安装。检查插板长度。。
★2077Trip_Learning_Flag_Edge_Sequence在学习运行中同样的边前后收到两次。
★2078Trip_Final_Level_Not_Found(1x=F)同步运行或学习运行在最后一个KSE信号之后以及位于SKA=1250mm处的缓冲KSE信号之前，没有发现最高或最低楼层的插板。
★2079PHSx_Signal_Persistently_Briged(1x=F，1x=P如果有SUET)在运行时，井道信息信号PHS和/或PHS1不按预期改变其状态。它们处于持续激活状态
★2080PHNR_Signal_Inconsistent在轿厢每次在一个楼层停靠之后，都要进行井道再平层信号PHNR_U和PHNR_D的一致性检查。如果这两个信号在这一时点都不处于激活状态，则发生该故障。
★2101Shaft_Undefined(1x=F)井道尚未进行定义。手动进行系统复位
★2102Shaft_Level_Missing(1x=F)井道映像中有楼层缺失。检查井道信息、插板长度。
★2103Shaft_Number_Of_Levels_Vary(1x=F)存储在EEPROM中的楼层总数与实际测量的不一致。
★2104Shaft_Level_Outside_Array_Limits(1x=F)楼层太多。
★2110Shaft_Image_In_Error_State由于应用程序启动的故障所导致的井道映像物体处于故障状态。
★2111Shaft_Invalid_Rough_Position此故障可能源于KSE指示器变化信号的失效和不完整。
★2112Shaft_Invalid_Shaft_Stage(3x=P)此故障可能源于PHS和KS指示器变化信号的失效和不完整。
★2113Shaft_Invalid_Current_Level此故障可能源于PHS和KS指示器变化信号的失效和不完整。
★2114Shaft_Position_Lost_While_Stationary(7x=F)当轿厢准备进入停止状态时，有信号告知一个KSE 或KS/PHS指示器发生变化。
★2115Shaft_Position_Lost_While_Bouncing当轿厢处于停止状态时，有信号告知一个KSE或KS/PHS指示器发生变化。
★2116Shaft_Inconstant_Level_Indicators此故障可能源于PHS和KS指示器变化信号的失效和不完整。系统故障自动处理程序进行一次“同步运行”
★2118Shaft_Invalid_Travel_Mode
★2119Shaft_Inconstant_KSE_Indicators
★2122Error_Invalid_Shaft_Image_For_This_Shaft_Type检查磁铁/插板。重新进行学习运行
★2123Shaft_Image_File_Data_Could_Not_Be_Converted
★2124Shaft_Invalid_Shaft_Image_Version_Number
★2125Shaft_Access_Persistent_Medium(1x=F)不能对EEPROM写入。
★2126Shaft_Wrong_Magnet_Transition(1x=F)井道中KS磁铁转换错误
★2127Shaft_No_KS1_Detection_Possible(1x=F)KS/KS1磁铁无法检测到
★2128KS信息顺序错误
★2129大致位置不匹配
★2130初始化错误
★2131LUETKS/KS1的信息不一致
★2132Shaft_Wrong_Magnet_Transition_InformationKSE向上和向下信息不一致
★2133Shaft_Rough_Position_Mismatch(2x=F)KSE向上和向下信息混淆
★2135检测到的TSD信号变化
★2136KSE上行故障
★2137井道信息系统故障。
★2138E_SHAFT_RELEVEL_INFORMATION_INVALID进行再平层传感器信号的一致性检查：传感器；布线。
★2139E_SHAFT_FLOOR_INFORMATION_INVALID(2x=F)进行楼层传感器信号的一致性检查：传感器；布线。★2160Shaft_Minimal_Travel_Distance(1x=F)检测到各楼层之间的一个非常小的运行距离
★2161Shaft_Intolerable_Flag_Length(1x=F)在应用程序启动（复位）时：当在RAM井道映像中设置楼层时，检测到一个过分长的插板，检查绳打滑情况
★2162Shaft_Upper_Flag_Edge_Already_Set(1x=F)井道信息故障
★2163Shaft_Upper_Flag_Edge_Not_Set(1x=F)检测到一个缺失的上部插板边位置。
★2164Shaft_Lower_Flag_Edge_Already_Set(1x=F)检测到一个无效的下部插板边位置
★2165Shaft_Lower_Flag_Edge_Not_Set(1x=F)。参见2164
★2166Shaft_Invalid_Door_Entrance_Side(1x=F)同2164
★2167Shaft_Door_Entrance_Side_Not_Set(1x=F)参见2164
★2168Shaft_Door_Entrance_Side_Already_Set(1x=F)参见2164
★2169Shaft_Lower_Flag_Edge_Not_Set(1x=F)。参见2164
★2170Shaft_Invalid_Upper_Flag_Edge(1x=F)
★2201FA_Drive_Contactors_Feedback_Start目前没有使用
★2202FA_Drive_Contactors_Feedback_Travel目前没有使用
★2203FA_Drive_Contactors_Feedback_Stop目前没有使用
★2204FA_Drive_Wrong_SD_Logic目前没有使用
★2205FA_Drive_Thermic目前没有使用
★2315ACVF报警：电机失速（4x=重大故障）
★2316ACVF报警：电机过热(4x=F)
★2317ACVF报警：电机负荷不足(4x=F)
★2324ACVF报警：历史纪录可能遗失
★2328ACVF报警：应用程序变化失效
★2330ACVF报警：电流不平衡
★2342ACVF报警：目标速度错误（最后的PHS上升边）
★2345ACVF报警：变频器过热
★2349ACVF报警：内部逻辑错误(30x=F)
★2354ACVF报警：制动电阻
★2357ACVF报警：处于静止状态时的输出接触器故障
★2358ACVF报警：PWM输入状态错误(30x=F)
★2364ACVF报警：机械报闸KB/KB1的机械报闸触点KB/KB1故障。
★2369ACVF报警：U/F曲线尚未实施
★2370ACVF报警：机械报闸的触点KB故障。
★2371ACVF报警：机械报闸的触点KB1故障。
★2375ACVF报警：PHNRx顺序错误
★2376ACVF报警：超过了再平层距离
★2379ACVF报警：RPM识别出低扭矩
★2401E_FC_Proxy_Unused_Warning
★2402FC_Heartbeat_Timeout(10x=F)FC在规定时间内（例如700毫秒内）不对EC发送脉动（CAN总线信息）。检查CAN线缆、CAN总线终端
★2403FC_True_Start_Timeout(3x=F)在FC从EC接受启动指令后，EC要求FC在一个可接受的时间期限内（例如2.5秒）进入加速或（匀速）状态。FC应用程序故障。检查CAN线缆、CAN总线终端
★2404FC_Move_CMD_Timeout_Error(3x=F)来自ACVF的移动指令超时
★2405FC_Drive_Phase(3x=F)驱动顺序错误（停止、加速、减速）
★2406FC要求移动零距离的警告
★2407FC要求移动方向无的警告
★2408FC要求移动方向反向的警告
★2409FC要求移动零楼层的警告
★2410FC要求螺旋移动的警告
★2411FC在停止过程中要求移动的警告
★2412FC在不能用的情况下要求移动的警告
★2413FC在FC模式错误的情况下要求移动的警告
★2414FC在致命故障后要求恢复的警告
★2415FC安全回路将被禁用的警告
★2416FC一般逻辑错误警告
★2417FC不平衡高负荷的警告
★2418FC驱动变成不可用的警告
★2419FC驱动阶段成为未知的警告
★2420FC警告所收到的FC错误未知
★2421FC警告所收到的FC报警未知
★2422FC从错误逻辑恢复的警告
★2423FC_CMD_Stop_Timeout(1x=F)EC对FC发出一个移动指令，但FC没有应答。严重的EC或FC应用程序错误。CAN总线故障？检查FC是否运转
★2424FC当不处于停止状态时要求静态移动的警告
★2425FC在减速过程中要求动态移动的警告
★2426FC当处于停止状态时要求动态移动的警告
★2427FC警告FC软件版本仍未知
★2428FC警告FC硬件类型仍未知
★2429ACVF报告一个参数下载失败
★2430ACVF报告参数值不一致
★2431ACVF参数FC数据不存在
★2432ACVF参数组不匹配
★2433ACVFFC软件版本参数错误
★2601EEPROM_Insufficient_Space(1x=F)EEPROM空间不足
★2602EEPROM_Data_Recovery_Failure(1x=F)EEPROM恢复失败
★2603EEPROM_Range_Error(1x=F)EEPROM范围错误
★2604E_EEPROM_Access_To_Unknown_File
★2605E_EEPROM_Shaft_File_Error
★2606E_EEPROM_RV_NR_File_Error
★2607E_EEPROM_Error_Log_File_Error
★2608E_EEPROM_Statistics_File_Error
★130K609763_ZH_01
★2609E_EEPROM_Drive_File_Error
★2610E_EEPROM_Modenization_File_Error
★2611E_EEPROM_Base_Normal_File_Error
★2612E_EEPROM_Password_File_Error
★2613E_EEPROM_Traffic_CTRL_File_Error
★2614E_EEPROM_LOP_File_Error
★2615E_EEPROM_COP_File_Error
★2616E_EEPROM_Base_Secure_File_Error
★2617E_EEPROM_EXT_Normal_File_Error
★2618E_EEPROM_EXT_Secure_FILE_ERROR
★2619E_EEPROM_Door_File_Error
★2701Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)激活前已收到来自RSK/RSK1的反馈
★2702Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)激活后来自RSK/RSK1的反馈缺失
★2703Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)失效后来自RSK/RSK1的反馈延续
★2704Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)激活前已收到来自接触器的反馈
★2705Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)激活后来自接触器的反馈缺失
★2706Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)失效后来自RSK/RSK1的反馈延续
★2707Hyd_Drive_Soft_Start_Ready(1x=F)信号反馈缺失
★2708Hyd_Drive_Lowpressure液压系统低压
★2709Hyd_Drive_Speed_Limit_Exceeded_In_Standby
★2710Hyd_Drive_Speed_Limit_Exceeded_During_Safetychain_Bridged
★3101至3173AAT自动验收测试故障
★3201CANIO：不支持CANIO板
★3202CANIO板1不工作
★3203CANIO板2不工作
★3301电梯非TSD系统中的N-KNET(1x=F)：在一个非TSD系统中的KNET信号激活。检查KNET是否存在并将其禁用。
★3302电梯TSD中的JREC(1x=F)：在TSD系统中的JREC信号激活。检查JREC状态。
★3303电梯非TSD中的KSR-A(1x=F)：在非TSD系统中的KSR-A信号激活。检查KSR-A是否存在并将其禁用。
★3304TSD禁止轿顶活动(1x=F)TSD系统中检修模式关闭时DREC-U或DREC-D或JHC信号激活。退出轿顶，进行复位并将TSD正确激活。检查KNET状态..检查维修面板布线。
★3401HMI_VALUE_OUT_OF_LOWER_BOUND
★3402HMI_VALUE_OUT_OF_UPPER_BOUND
★3403HMI_NO_ITEM_VISIBLE_IN_CF
★3404E_HMI_LAST
★3501安全回路底坑触点跨接未成功激活底坑跨接做得不正确。检查RUESG、RUESG1、RSG-A继电器。可能是的BIO总线故障。
★3502安全回路底坑触点跨接缺失底坑跨接缺失。检查RUESG、RUESG1、RSG-A继电器。可能是的BIO总线故障。
★3503安全回路底坑触点跨接未成功关闭激活(1x=P)底坑跨接关闭激活未正确进行。检查RUESG、RUESG1、RSG-A继电器。可能是的BIO总线故障。
★3504安全回路底坑触点意外跨接(1x=P)“底坑”在接到指令时激活（意外跨接）。检查RUESG、RUESG1、RSG-A继电器。可能是的BIO总线故障。
★3505安全回路KNA触点跨接未成功激活(1x=P)KNA跨接激活未正确进行。
★3506安全回路KNA触点跨接缺失(1x=P)KNA跨接缺失。
★3507安全回路KNA触点跨接未成功关闭激活(1x=P)KNA跨接关闭激活未正确进行。
★3508安全回路底坑触点意外跨接(1x=P)
★3509安全回路模拟门区触点跨接未成功激活(1x=P)门区模拟跨接激活未正确进行。
★3510安全回路模拟门区触点跨接缺失(1x=P)
★3511安全链SIM门区触点跨接未成功关闭激活(1x=P)
★3512安全链SIM门区触点意外跨接(1x=P)门区模拟在接到指令时激活。
★3513E_SAFETY_CHAIN_ERROR_NOT_RECOVERABLE电梯无法从安全回路开启故障中恢复电梯被锁止。
★3514E_SAFETY_CHAIN_PIT_ACTIVATION_CHECK_UNSUCCESSFUL关于能否进行底坑安全回路触点跨接的定期检查不成功。
★3515E_SAFETY_CHAIN_PIT_DEACTIVATION_CHECK_UNSUCCESSFUL关于能否取消底坑安全回路触点跨接的定期检查不成功。
★3516E_SAFETY_CHAIN_KNA_ACTIVATION_CHECK_UNSUCCESSFUL关于能否进行轿厢应急出口处的安全回路触点跨接的定期检查不成功。
★3517E_SAFETY_CHAIN_KNA_DEACTIVATION_CHECK_UNSUCCESSFUL关于能否取消轿厢应急出口处的安全回路触点跨接的定期检查不成功。
★3601BIO总线扫描失败总线三次尝试进行扫描失败。
★3602LOP计数失败节点配置后，LOP计数失败
★3603BIO总线节点不工作节点监控检测到一个不工作的节点
★15XX可能的原因：变频器发现电机输出中的电流过大突然增加的大负荷。电机线缆短路。电机不匹配/系统尺寸错误。电流切电时间过长诊断：检查惯量和电机尺寸。检查抱闸的调整。检查线缆。检查SIM卡参数并比较电机型号和系统数据。检查机械系统。在安全钳外，轿厢负荷为50%以上并激活服务模式：减掉一些负荷以便在解放轿厢之前保证系统平衡

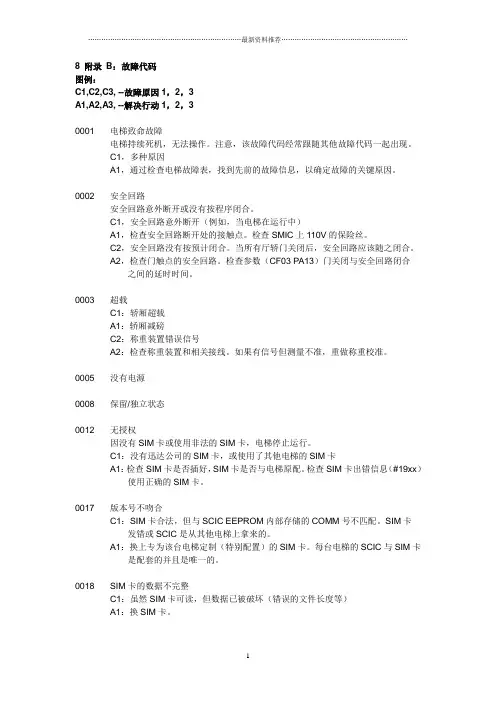

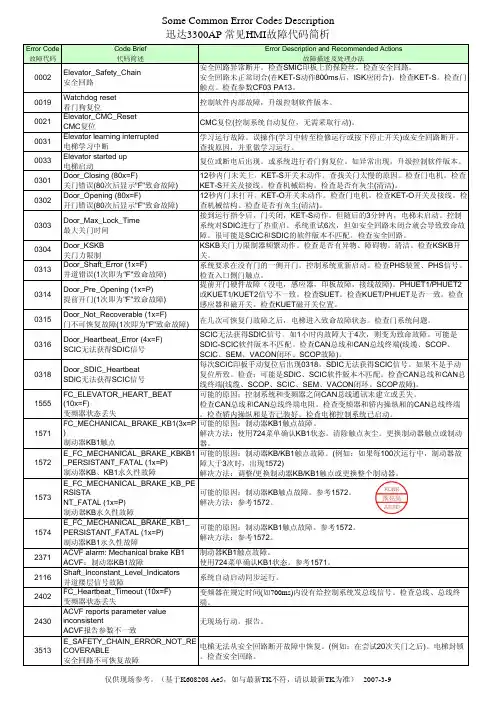

8 附录 B：故障代码 图例： C1,C2,C3, --故障原因1，2，3 A1,A2,A3, --解决行动1，2，3 0001 电梯致命故障 电梯持续死机，无法操作。注意，该故障代码经常跟随其他故障代码一起出现。 C1，多种原因 A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。 0002 安全回路 安全回路意外断开或没有按程序闭合。 C1，安全回路意外断开（例如，当电梯在运行中） A1，检查安全回路断开处的接触点。检查SMIC上110V的保险丝。 C2，安全回路没有按预计闭合。当所有厅轿门关闭后，安全回路应该随之闭合。 A2，检查门触点的安全回路。检查参数（CF03 PA13）门关闭与安全回路闭合之间的延时时间。 0003 超载 C1：轿厢超载 A1：轿厢减磅 C2：称重装置错误信号 A2：检查称重装置和相关接线。如果有信号但测量不准，重做称重校准。 0005 没有电源 0008 保留/独立状态 0012 无授权 因没有SIM卡或使用非法的SIM卡，电梯停止运行。 C1：没有迅达公司的SIM卡，或使用了其他电梯的SIM卡 A1：检查SIM卡是否插好，SIM卡是否与电梯原配。检查SIM卡出错信息（#19xx）使用正确的SIM卡。 0017 版本号不吻合 C1：SIM卡合法，但与SCIC EEPROM内部存储的COMM号不匹配。SIM卡发错或SCIC是从其他电梯上拿来的。 A1：换上专为该台电梯定制（特别配置）的SIM卡。每台电梯的SCIC与SIM卡是配套的并且是唯一的。 0018 S IM卡的数据不完整 C1：虽然SIM卡可读，但数据已被破坏（错误的文件长度等） A1：换SIM卡。
安全回路错误 1、安全回路断开 现象1：安全回路某一开关断开，请检查安全回路的开关。 现象2：冲顶或墩底。 2、安全故障，安全接触器触点状态与线圈状态不一致： 现象1：触点接触不良或输入的输入类型不正确。 现象2：高压口线圈状态输入损坏，线圈电压过高。 现象3：线圈电压过低(小于AC100V)。 现象4：线圈未加浪涌保护器，造成主板输入电容损坏。 ER03 KMC状态不符错误 1：控制系统输出主接触器（KMC）指令后，主接触器无法闭合，或接触器触点接触不良，检查接线是否正确，检查接触器是否损坏。 2：输入类型中X18有效逻辑输入错误。 ER04 KMY状态不符错误 1：控制系统输出运行接触器指令后，运行接触器无法闭合，或接触器触点接触不良，检查接线是否正确，检查接触器是否损坏。 2：电梯停止运行时，控制系统断开输出后，运行接触器无法快速弹开。出现该现象时会造成停车时轿厢内指令全部取消。如反向有外呼时，换向运行，使乘客本次运行无法到达目的层。更换接触器即可解决该问题。 3：输入类型中X17有效逻辑输入错误。 ER05 KMB状态不符错误 1：控制系统输出开闸指令后，抱闸继电器无法闭合，或继电器触点接触不良，检查接线是否正确，检查继电器是否损坏。 2：输入类型中X19有效逻辑输入错误。 ER06 SSUS（上强换1）在上限位动作时不动作 1：上强换开关1安装位置错误或动作不可靠。 2：撞弓垂直度偏差较大。 ER07 SSDS（下强换1）在下限位动作时不动作 1：下强换开关1安装位置错误或动作不可靠。 2：撞弓垂直度偏差较大。
开门错误 1：开门信号输出后未收到开门到位信号，门机信号断线、双稳态开关损坏等。 2：门机处于手动或开门错误，门锁没有打开。 ER09 门机变频器故障 检测到门机变频器故障(非检修状态)。 ER11 编码器来的脉冲过少，或者方向错误 1：控制系统给定速度后，变频器未按给定速度运转。可能的原因： 现象1：给定连接线接触不良(多段速度给定信号线)； 现象:2：设定的运转时间过长，多段给定时，有些型号的变频器有开闸延时运行时间设定，设定时间如大于2.5秒时易出现该保护； 现象3：负载过重，变频器在重载条件下无法起动或起动过程太慢。 2：编码器脉冲输入接线接触不良，脉冲不能正常输入主板。 3：变频器分频输出损坏，不能输入分频脉冲。 4：主板编码器输入口损坏，无法接收脉冲输入。 ER12 脉冲干扰过多 1：系统无接地或零地合一。 2：编码器屏蔽层未接地。 3：变频器分频卡损坏或输出受到干扰。 ER15 上下强换开关同时动作 1：强换开关损坏或弹簧脱落。 2：强换开关接线错误或主控系统输入类型设置错误。 ER16 KAD1状态不符错误门联锁继电器线圈和触点不一致 现象1：触点接触不良或输入的输入类型不正确。 现象2：高压口线圈状态输入损坏，线圈电压过高。 现象3：线圈电压过低(小于AC100V)。 现象4：线圈未加浪涌保护器，造成主板输入电容损坏。 ER17 轿顶检修状态不符 轿顶检修状态与设定的状态不符,检查C20的设定。
8 附录B:故障代码 图例: C1,C2,C3, --故障原因1,2,3 A1,A2,A3, --解决行动1,2,3 0001 电梯致命故障 电梯持续死机,无法操作。注意,该故障代码经常跟随其她故障代码一起出现。 C1,多种原因 A1,通过检查电梯故障表,找到先前的故障信息,以确定故障的关键原因。 0002 安全回路 安全回路意外断开或没有按程序闭合。 C1,安全回路意外断开(例如,当电梯在运行中) A1,检查安全回路断开处的接触点。检查SMIC上110V的保险丝。 C2,安全回路没有按预计闭合。当所有厅轿门关闭后,安全回路应该随之闭合。 A2,检查门触点的安全回路。检查参数(CF03 PA13)门关闭与安全回路闭合之间的延时时间。 0003 超载 C1:轿厢超载 A1:轿厢减磅 C2:称重装置错误信号 A2:检查称重装置与相关接线。如果有信号但测量不准,重做称重校准。 0005 没有电源 0008 保留/独立状态 0012 无授权 因没有SIM卡或使用非法的SIM卡,电梯停止运行。 C1:没有迅达公司的SIM卡,或使用了其她电梯的SIM卡 A1:检查SIM卡就是否插好,SIM卡就是否与电梯原配。检查SIM卡出错信息(#19xx) 使用正确的SIM卡。 0017 版本号不吻合 C1:SIM卡合法,但与SCIC EEPROM内部存储的COMM号不匹配。SIM卡发错或SCIC就是从其她电梯上拿来的。 A1:换上专为该台电梯定制(特别配置)的SIM卡。每台电梯的SCIC与SIM卡就是配套的并且就是唯一的。 0018 SIM卡的数据不完整 C1:虽然SIM卡可读,但数据已被破坏(错误的文件长度等) A1:换SIM卡。 0019 ‘瞧门狗’(监测软件)重起 硬件或软件初始化,电梯送电等都会使‘瞧门狗’软件重起。 C1:主控软件的内部程序问题。 A1:更新主控软件的软件版本(请先与瑞士Locarno联系,取得R&D允许) 0020 安全回路被短接 安全回路无法安预计断开(例如,在开门时) C1:安全回路被短接(例如,轿门或厅门) A1:检查安全回路(例如,接头处)就是否有短接线。
安全回路 安全回路 P3-1190 KTHMT 门电机热保护 NC (P3)-(Q1) 厅门接点(1102)-1105-1106 KTS20 厅门接点 1102-1105 KV 插锁接点 1106-1107-(1112)-(1108)-(Q14)-(Q9)-(KTC20) KV20 插锁接点 1107-1108 KTC 轿门接点 (1108) 轿门接点轿厢急停护脚板触点 NC (748)-839-749 KFL20 护脚板触点 NC 748-839-(749) KNA 安全窗 (1127)-(1128)-1129-1130 KSS 松绳接点 JHM 机房急停 1132-1141 KNE 极限开关 (1149)-(1146)-1141-1143-(1142)-(1152) KF 安全钳接点 (1143)-1148-1144 JRH 机房检修 1141-1153 KBVG 对重限速器接点 1144-1147-(1145) KBV 限速器接点 (1147)-1145-1149-(1146) KP 油压缓冲器 (1146)-(1142)-1152-(1153) KPG 对重缓冲器 -1152 RRH 复位继电器 1152-1153 KSSBV 限速器松绳 1153-1160 JHSG 地坑急停 KSSR 绳轮房松绳开关 1160-1165 KSSM 机房松绳接点 1181-1190 门 BIT 门涡流制动 Q24-Q25 MGH 门电磁制动器 (P31)-Q27-Q25 MT 门电机 40L1-40L2-40L3
MT20 门电机 80L1-80L2-80L3 RFT 强迫关门 NO 开门减速 NO KBT-S 关门减速开门终端关门终端开门减速 KBT20-S 关门减速开门终端关门终端开门断电 开门机检修门机热接点消防关门 NO KMT-A 开门断电关门力限制器 NC 安全触板(P01)- 安全触板 (P01) 开门按钮门光电继电器(P01)(6336) JT-O 门测试开关 766-6336 DT-S 关门按钮 P01-767 RPHT20 门光电 (P01) RPHTS 门光电继电器 (1160)-1165-6739-(1181) RPHTS 门光电继电器（(P01)-749-6161-(6326) RPHTS20 门光电继电器 6161-6326 TUET 门区光电偶合器 P0-6304 井道信息 KBR-D 向下抱闸 NC P01-703 KBR-U 向上抱闸 NC P01-704 KSE 井道底部端站 NC P01-707 KSERE-U 检修向上 NC 797-746 KUET 门跨接接点 NO P3-1259 KUET1 门跨接接点 NO P3-1260 KTZ 入口侧接点 P01-789 KTZ20 入口侧接点 P01-790 KCS-0/5 格雷码 P01-651/655 其它 KL-M 轻载 NO P01-709 KL-V 满载 NC P01-710
西继迅达无机房电梯主板故障码读取方法及代码表 SCH5600-V2 版
故障读取方法
指示灯编号
指示灯状态意义
正常
故障
所代表的故障码
字头
码值
L0
●
○
ER
1
L1
●
○
ER
2
L2
●
○
ER
4
L3
●
○
ER
8
L4
●
○
ER
16
L5
●
○
ER
32
L6
●
○
ER
64
L7
●
○
/
/
说明
1.●表示 LED 灯不亮；○表示 LED 灯点亮；◎表示 LED 灯闪烁
2.当两个及以上灯点亮时，最终故障码为几个分码的和值
3.当 L7 灯闪烁时，表示系统存在故障
系统故障代码表代码错误内容处理方法
代码
错误内容
ER02 安全回路错误
处理方法
1、安全回路断开 现象 1：安全回路某一开关断开，请检查安全回路的开关。 现象 2：冲顶或墩底。 2、安全故障，安全接触器触点状态与线圈状态不一致： 现象 1：触点接触不良或输入的输入类型不正确。
现象 2：高压口线圈状态输入损坏，线圈电压过高。
现象 3：线圈电压过低(小于 AC100V)。
现象 4：线圈未加浪涌保护器，造成主板输入电容损坏。
ER03 KMC 状态不符错误
1：控制系统输出主接触器（KMC）指令后，主接触器无法闭合，或接触器 触点接触不良，检查接线是否正确，检查接触器是否损坏。
2：输入类型中 X18 有效逻辑输入错误。
ER04 KMY 状态不符错误
1：控制系统输出运行接触器指令后，运行接触器无法闭合，或接触器触点 接触不良，检查接线是否正确，检查接触器是否损坏。
2：电梯停止运行时，控制系统断开输出后，运行接触器无法快速弹开。出 现该现象时会造成停车时轿厢内指令全部取消。如反向有外呼时，换 向运行，使乘客本次运行无法到达目的层。更换接触器即可解决该问 题。
3：输入类型中 X17 有效逻辑输入错误。
ER05 KMB 状态不符错误
1：控制系统输出开闸指令后，抱闸继电器无法闭合，或继电器触点接触不 良，检查接线是否正确，检查继电器是否损坏。
2：输入类型中 X19 有效逻辑输入错误。
ER06
SSUS（上强换 1）在上限 1：上强换开关 1 安装位置错误或动作不可靠。
位动作时不动作
2：撞弓垂直度偏差较大。
ER07
SSDS（下强换 1）在下限 1：下强换开关 1 安装位置错误或动作不可靠。
位动作时不动作
2：撞弓垂直度偏差较大。
ER08 开门错误
1：开门信号输出后未收到开门到位信号，门机信号断线、双稳态开关损坏 等。
2：门机处于手动或开门错误，门锁没有打开。
ER09 门机频变器故障
检测到门机变频器故障(非检修状态)。
ER11
编码器来的脉冲过少，或 1：控制系统给定速度后，变频器未按给定速度运转。可能的原因：
者方向错误
现象 1：给定连接线接触不良(多段速度给定信号线)；
现象:2：设定的运转时间过长，多段给定时，有些型号的变频器有开闸延 时运行时间设定，设定时间如大于 2.5 秒时易出现该保护；
迅达电梯3300AP代码故障说明 ★0001不再使用电梯永久性锁止。按SCIC印板上的复位按钮 ★0002Elevator_Safety_Chain安全回路意外打开。 ★0003Elevator_Overload_Mode轿厢称重装置(CLC)检测到的超载。检查CLC回路。 ★0012SIM卡缺失SIM卡和印板不配套，没有SchindlerSIM卡， ★0017SIM卡调试号错配SIM卡存在，但内部COMM号与SCIC号不一致。所配送的SIM卡不对或SCIC已用于其它电梯。 ★0018SIM卡完整性故障SIM卡可以被读取但可能数据被破坏，更换SIM卡 ★0019看门狗复位 ★0020当门打开时，安全回路没有打开。 ★0022在再平层过程中轿厢控制器发生故障，检查SUET ★0023Elevator_ISK_Fail_On_Preopening ★0024Elevator_KNE_U_InterruptedKNUE_U中断。持续致命故障复位： ★0025Elevator_ISK_Preopen_Error在门再开启过程中ISK打开。 ★0027软件故障（再平层） ★0028NF1_Mode ★0029RV2_Mode ★0030E_Elevator_UL3_Disabled ★0031电梯学习运行中断 ★0033电梯启动在复位或断电后。或系统已进行了看门狗复位。 ★0070在非TSD系统上的KNET信号激活 ★0071在TSD系统上的JREC信号激活 ★0072在非TSD系统上的KSR_A信号激活 ★0301Door_Closing(80x=F)门没有在12秒内关闭。 ★0302Door_Closing门没有在12秒内打开。 ★0303Door_Max_Lock_Time在运行指令发出后，门关闭，但在接下来三分钟内轿厢没有启动。 ★0304Door_KSKBKSKB关门力限制器激活过于频繁。在门区或在缝/缝隙处查找障碍物/屏障。检查KSKB开关 ★0305DOOR_WRONG_EVENT ★0306DOOR_WRONG_EVENT_2 ★0307DOOR_WRONG_EVENT_3 ★0308DOOR_WRONG_EVENT_4 ★0309DOOR_WRONG_CMD_VALUE ★0310DOOR_WRONG_MOTION_VALUE ★0311DOOR_WRONG_DRIVER_EVENT ★0312Door_Closed_With_Wrong_CommandKET-S在没有EC指令DOOR_CLOSE/DOOR_LOCK)的情况下激活。 ★0313Door_Shaft_Error(1x=F)DOORx_CMD要在没有门的一侧打开门，如前侧、后侧或二者。控制器重新起动。 ★0314Door_Pre_Opening(1x=P)提前开门硬件故障 ★0315Door_Not_Recoverable(1x=F)在门出现一定数量的可恢复故障后，电梯产生重大故障。检查门可能发生的故障 ★0316Door_Heartbeat_Error(4x=F)SCIC失去SDIC脉动。此故障由门服务故障引发
3300AP电梯缩写含意解释 代号含意代号含意 ACVF变频器AN1 防捣乱操作类型 1 BAT电池BR制动电阻 BR1消防服务类型 1CAN CAN 总线 CCU轿顶的 OKR CLC轿厢称重装置，数字称重系统 COP轿内操纵盘CPIF主要楼层的轿厢位置指示器 CPIAF所有楼层的轿厢位置指示器CSC轿厢安全回路 DA1/2报警按钮DBV限速器按钮 手动运行触发按钮 DFM-U/D DREC-D/U向上/ 向下开关–检修控制盒（HMI 上的 OK 按钮） EC电梯控制ESE井道终端疏散，召回控制 FLC楼层照明控制FU变频器 GBP限速器GSA语音提示单元
GSV语音通信装置HCU井道自动疏散单元 HMI HMI 用户界面IG增量型编码器 INT I界面IRTS厅门安全回路指示 ISK安全回路指示ISPT I门锁止安全回路指示 IUSK I安全回路指示源JAB开关停止服务 JBF消防操作开关JDC轿内呼梯开关 JEM手动疏散开关 (SNGL)JFIH RCD 主开关保护 JFIHL RCD 主照明开关保护JNFF消防开关 JHSG底坑停止开关JREC轿厢检修开关 JRH召回控制开关JRVC轿厢保留运行开关 JTH温度开关JTHA温度开关驱动 JTHS电梯温度控制开关KBF消防服务触点（火警探测器）KBV限速器触点KCBS在井道顶部的轿厢锁至置
KF安全钳触点KLSG底坑爬梯触点 KL-V满载触点KPH相位监控触点 KNE终端限位触点KSKB关门力限制器触点 KSS限速器松绳触点KSSBV松绳限速器触点 KTHM机房温度传感器KTC轿门触点 KTS厅门触点KTZ门入口侧触点 LAGC轿厢报警记忆灯LARC轿厢的登记报警灯 LC厅站外设扩展，附加输入/ LDU厅门单元，门框内的控制柜输出 LEFC轿厢疏散运行灯LIN楼层指示器/ 运行方向指示器 LMG称重传感器，数字称重系统LNC轿厢应急照明灯 LOP厅站操作面板LUET门跨接灯 MGB电磁制动器NS2121 型应急电源操作

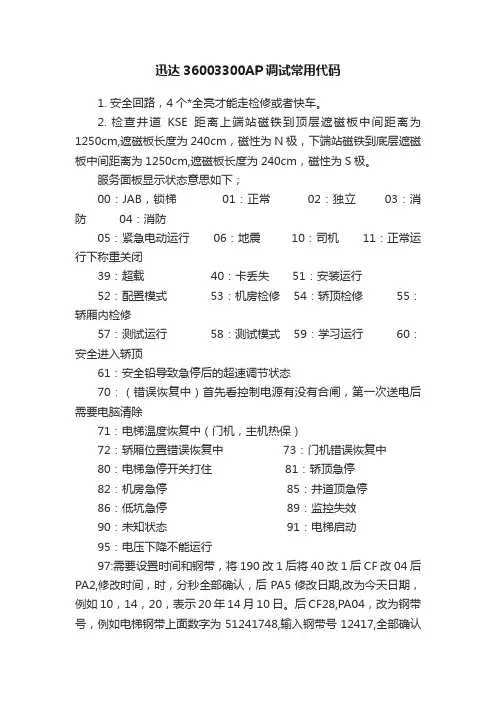

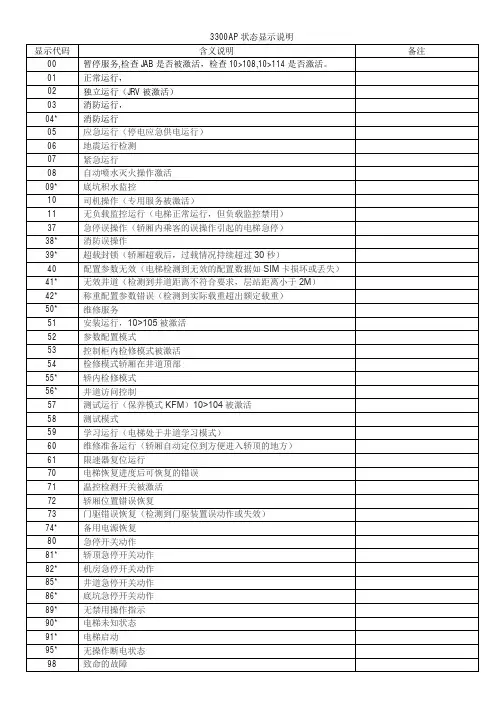

3300电梯资料 00:锁梯 01：正常 02:独立 03：消防 04：消防运行 05：应急电源 06：地震 10：司机 11：无称重 39：超载 40：SIM卡无效 51：安装运行 52：配置模式 53：机房检修 54：轿顶检修 59：学习模式 60：轿顶 61：限速器 71：超温 72：校正 73：轿门 75：底坑安全回路 42:称重没关 线号代码编号： KP：缓冲器开关.(包括：底坑对重缓冲器KPG、张紧轮开关。) JBF：消防开关 JNFF：消防员开关 JAB：锁梯 KBV:1.2脚限速器开关 KTC：轿门触点 LON:外呼 SKS：地坑安全回路（包括：1.2脚地坑，主机下急停。2.3脚层门）SKC：轿顶安全回路（轿顶安全开关、安全钳，限速器）+检修KV、KTC-*层门触点 LMI：称重接口LMG：称重传感器
控制柜基本调试功能: 101:复位105：安装运行 107：称重110：选层 116：井道平层学习 40 选1进入调试 CF00 外呼学习 CF01 楼层设置 CF02 PA1 PA2 PA3分别是锁梯、消防基站楼层设置 CF03 PA21 强制关门 CF06 PA4 轿厢操作板灵敏度设置 CF08 PA7 提前开门 CF15 自学习 CF16 PA14 VL1 如果检修向一个方向走使用 CF16 PA35 调速度 CF15 轿厢操作盘配置 CF40 L1（L1代表楼层在1楼）PA21 VL049(锁梯) PA22 VL099 (消防) CF28 PA4 配置钢带从头到尾除掉第一位向后五位数 CF４PA５改时间 故障代码： 0002 安全回路意外打开 0003 称重超载
迅达300P故障代码表详细版 迅达300P故障代码表详细版 以下内容需要回复才能看到 码含义错码含义错码含义错码含义 001 正常运行停止042 下端站KSE 偏低083 无24 电源619 速度参考值警告 002 MC （微处理机）异常043 下端站KSE 偏高084 DMS 损坏620 电机控制超时003 停止时无KSE 044 KSE 的距离较高085 LM 通讯中断621 UART 接受失败 004 非法移动045 无顶层086 RUET 故障622 消息源故障 005 停止时SH 吸合046 顶层错误087 RTSC 故障623 消息长度错误 006 停止时SB 吸合047 再平层错误088 编码器故障624 接受状态错误 007 SH 故障048 ？089 运行时间过长625 发送状态错误 008 SB 故障049 OTP/ 层楼错误090 停止反转故障626 EPROM 检验失败 009 KB 故障050 软件错误091 SMBP 故障627 RAM 故障 010 FC 故障051 零参数092 IVXVF--HW 故障628 电池故障 011 FC 阻断052 CTP 溢出093 ACCESS 按钮开关629 RAM 校验失败 012 方向错误053 通讯中断094 门触点630 看门狗故障 013 超速054 PTC 校验数据095 ESTL 超速631 传送错误 014 速度过低055 PVF 通讯中断096 ESTL 转接错误632 安全回路开 015 无向下目标056 轿厢不停097 ESTL 设备错误633 HW 编码警告 016 无向上目标057 PVF 不停098 通讯总线错误634 矢量异常 017 KSE 过速058 SH 不停099 RSX 故障635 接触器超时 018 无下端站KSE 059 单次复位100 RFE 故障636 驱动板电源故障 019 无上端站KSE 060 双次复位101 RTRT 故障637 制动电阻过热 020 位置丢失061 RSE1 故障102 RKUET 故障 021 更高优先坏062 RSE2 故障 022 标志码清除063 RSE3 故障 023 JHC 被按下064 PHS 故障600 禁止启动 024 JHC1 被按下065 ----------------- 601 禁止再启动
8 附录 B：故障代码 令狐文艳 图例： C1,C2,C3, --故障原因1，2，3 A1,A2,A3, --解决行动1，2，3 0001电梯致命故障 电梯持续死机，无法操作。注意，该故障代码经常跟随其他故障代码一起出现。 C1，多种原因 A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。 0002安全回路 安全回路意外断开或没有按程序闭合。 C1，安全回路意外断开（例如，当电梯在运行中） A1，检查安全回路断开处的接触点。检查SMIC上110V的保险丝。 C2，安全回路没有按预计闭合。当所有厅轿门关闭后，安全回路应该随之闭合。 A2，检查门触点的安全回路。检查参数（CF03 PA13）门关闭与安全回路闭合 之间的延时时间。 0003超载 C1：轿厢超载 A1：轿厢减磅 C2：称重装置错误信号 A2：检查称重装置和相关接线。如果有信号但测量不准，重做称重校准。 0005没有电源 0008保留/独立状态 0012无授权 因没有SIM卡或使用非法的SIM卡，电梯停止运行。 C1：没有迅达公司的SIM卡，或使用了其他电梯的SIM卡 A1：检查SIM卡是否插好，SIM卡是否与电梯原配。检查SIM 卡出错信息（#19xx） 使用正确的SIM卡。
0017版本号不吻合 C1：SIM卡合法，但与SCIC EEPROM内部存储的COMM号不匹配。SIM卡 发错或SCIC是从其他电梯上拿来的。 A1：换上专为该台电梯定制（特别配置）的SIM卡。每台电梯的SCIC与SIM卡 是配套的并且是唯一的。 0018SIM卡的数据不完整 C1：虽然SIM卡可读，但数据已被破坏（错误的文件长度等）A1：换SIM卡。 0019‘看门狗’（监测软件）重起 硬件或软件初始化，电梯送电等都会使‘看门狗’软件重起。C1：主控软件的内部程序问题。 A1：更新主控软件的软件版本（请先与瑞士Locarno联系，取得R&D允许） 0020安全回路被短接 安全回路无法安预计断开（例如，在开门时） C1：安全回路被短接（例如，轿门或厅门） A1：检查安全回路（例如，接头处）是否有短接线。 0021轿厢控制器重起 0022轿厢平层出错 A1：检查SUET 0023ISK 断开或出错 该错误在实际软件中不被使用 0024极限信号KNE_U被打断 A1：检查KNE_U，接线。 0025ISK断开 0027CC再平层出错 0030‘用户级别3’被关闭 C1：命令（例如，菜单 109）将‘用户级别3’关闭 A1：短时间内无其他途经开启（见菜单 109） C2：电梯自动将之关闭（例如，‘P-Care’选项在SIM卡上被激活，且电梯 运行超过10000次后） A2：激活‘用户标准3’（例如，菜单 109） C3：当电梯第二次、最后一次将‘用户标准3’自动关闭（例
迅达电梯5400 电梯调试部份故障代码及解决方法 5400 电梯部份资料 JRVR：独立运行JRV：保留JNFF：消防员开关JBF：消防开关 JAB：锁梯SAB、JBF、JBFF：消防 主菜单： StatusLift; 电梯状态Login/Logout; 密码Commands; 命令 ServiceVisit; 服务访问CarCall; 轿内召唤TeminalCall; 用于M10 FloorCall; 庁外召唤Door; 门SpecialTrips; 特殊运行 KFM;不开门模式测试运行DFM-U; 测试运行-上DFM-D; 测试运行-下 JLF;学习运行Services; 服务功能ServiceJAB; 锁梯 ServiceJRV; 独立运行ServiceSAB;ServiceJBF; 消防功能 LMS Commission; LMS 调试NominalLoad; 正常负载 EmptyCar; 空轿箱FullLoad; 满载SystemCheck; 系统检查 EmptyCarBot; 空轿箱上部EmptyCaeTop; 空轿厢在下部 Empty Car Mid; 空轿厢中间Acceptance Mode; 验收模式 .Adj. FloorLevelling; 平层调整Drv End Commis; 调试结束保存驱动参数 .Freeze Node Tree; 锁定节点Invalidate SDM ;（未使用） .Unlock Terminal; 终端解锁时间设定Teach-in mode; 学习模式外呼印板 SMLCDLanguage;SMLCD 语言US English; 英语French; 法 German; 德Spanish; 西Numeric; Tests ; 测试
8 附录B：故障代码 图例： C1,C2,C3, --故障原因1，2，3 A1,A2,A3, --解决行动1，2，3 For personal use only in study and research; not for commercial use 0001 电梯致命故障 电梯持续死机，无法操作。注意，该故障代码经常跟随其他故障代码一起出现。 C1，多种原因 A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。0002 安全回路 安全回路意外断开或没有按程序闭合。 C1，安全回路意外断开（例如，当电梯在运行中） A1，检查安全回路断开处的接触点。检查SMIC上110V的保险丝。 C2，安全回路没有按预计闭合。当所有厅轿门关闭后，安全回路应该随之闭合。 A2，检查门触点的安全回路。检查参数（CF03 PA13）门关闭与安全回路闭合之间的延时时间。 0003 超载 C1：轿厢超载 A1：轿厢减磅 C2：称重装置错误信号 A2：检查称重装置和相关接线。如果有信号但测量不准，重做称重校准。 0005 没有电源 0008 保留/独立状态 0012 无授权 因没有SIM卡或使用非法的SIM卡，电梯停止运行。 C1：没有迅达公司的SIM卡，或使用了其他电梯的SIM卡 A1：检查SIM卡是否插好，SIM卡是否与电梯原配。检查SIM卡出错信息（#19xx）使用正确的SIM卡。 0017 版本号不吻合 C1：SIM卡合法，但与SCIC EEPROM内部存储的COMM号不匹配。SIM卡发错或SCIC是从其他电梯上拿来的。 A1：换上专为该台电梯定制（特别配置）的SIM卡。每台电梯的SCIC与SIM卡是配套的并且是唯一的。 0018 SIM卡的数据不完整 C1：虽然SIM卡可读，但数据已被破坏（错误的文件长度等）
迅达电梯300P故障代码 迅达300P故障代码 错码 含义 错码 含义 错码 含义 错码 含义 1 正常运行停止 42 下端站KSE 偏低 83 无24 电源 619 速 度参考值警告 2 MC (微处理机)异常 43 下端站KSE 偏高 84 DMS 损坏
电机控制超时 3 停止时无KSE 44 KSE 的距离较高85 LM 通讯中断621 UART 接受失败4 非法移动 45 无顶层 86 RUET 故障 622 消息源故障 5 停止时SH 吸合46 顶层错误 87 RTSC 故障 623 消息长度错误
停止时SB 吸合47 再平层错误 88 编码器故障 624 接受状态错误 7 SH 故障 48 ? 89 运行时间过长625 发送状态错误 8 SB 故障 49 OTP/ 层楼错误90 停止反转故障626 EPROM 检验失败9 KB 故障
软件错误 91 SMBP 故障 627 RAM 故障 10 FC 故障 51 零参数 92 IVXVF--HW 故障628 电池故障 11 FC 阻断 52 CTP 溢出 93 ACCESS 按钮开关629 RAM 校验失败 12 方向错误 53 通讯中断
门触点 630 看门狗故障 13 超速 54 PTC 校验数据95 ESTL 超速 631 传送错误 14 速度过低 55 PVF 通讯中断96 ESTL 转接错误632 安全回路开 15 无向下目标 56 轿厢不停 97 ESTL 设备错误
HW 编码警告16 无向上目标 57 PVF 不停 98 通讯总线错误634 矢量异常 17 KSE 过速 58 SH 不停 99 RSX 故障 635 接触器超时 18 无下端站KSE 59 单次复位 100 RFE 故障 636 驱动板电源故障
精心整理 精心整理 3300AP 电梯缩写含意解释 代号 含意 代号 含意 ACVF 变频器 AN1 防捣乱操作类型1 BAT 电池 BR 制动电阻 BR1 消防服务类型1 CAN CAN 总线 CCU 轿顶的OKR CLC 轿厢称重装置，数字称重系统 COP 轿内操纵盘 CPIF 主要楼层的轿厢位置指示器 CPIAF 所有楼层的轿厢位置指示器 CSC 轿厢安全回路 DA1/2 报警按钮 DBV 限速器按钮 DFM-U/D 手动运行触发按钮 （HMI 上的OK 按钮） DREC-D/ U 向上/向下开关–检修控制盒 EC 电梯控制 ESE 井道终端疏散，召回控制 FLC 楼层照明控制 FU 变频器 GBP 限速器 GSA 语音提示单元 GSV 语音通信装置 HCU 井道自动疏散单元 HMI HMI 用户界面 IG 增量型编码器 INTI 界面 IRTS 厅门安全回路指示 ISK 安全回路指示 ISPTI 门锁止安全回路指示 IUSKI 安全回路指示源 JAB 开关停止服务 JBF 消防操作开关 JDC 轿内呼梯开关 JEM 手动疏散开关(SNGL) JFIH RCD 主开关保护 JFIHL RCD 主照明开关保护 JNFF 消防开关 JHSG 底坑停止开关 JREC 轿厢检修开关 JRH 召回控制开关 JRVC 轿厢保留运行开关 JTH 温度开关 JTHA 温度开关驱动 JTHS 电梯温度控制开关 KBF 消防服务触点（火警探测器） KBV 限速器触点 KCBS 在井道顶部的轿厢锁至置 KF 安全钳触点 KLSG 底坑爬梯触点 KL-V 满载触点 KPH 相位监控触点 KNE 终端限位触点 KSKB 关门力限制器触点 KSS 限速器松绳触点 KSSBV 松绳限速器触点 KTHM 机房温度传感器 KTC 轿门触点 KTS 厅门触点 KTZ 门入口侧触点 LAGC 轿厢报警记忆灯 LARC 轿厢的登记报警灯 LC 厅站外设扩展，附加输入/输出 LDU 厅门单元，门框内的控制柜 LEFC 轿厢疏散运行灯 LIN 楼层指示器/运行方向指示器 LMG 称重传感器，数字称重系统 LNC 轿厢应急照明灯 LOP 厅站操作面板 LUET 门跨接灯 MGB 电磁制动器 NS21 21型应急电源操作 PA1 停靠类型1（返回主停靠层） PHS 楼层光电池 PHT 门光电池 PHUET 门跨接光电池 R01 继电器“准备就绪” RBE 疏散制动继电器 RCD 剩余电流保护开关（FI 开关） RLC-A 轿厢灯继电器关闭（自动） RTS 厅门安全回路指示 SBBD 用于并联梯连接的SBBD 印板 SCIC CPU 印板 SCOP COP 主印板 SDIC CCU 主印板 SF 运行接触器 SI 井道信息 SIAP 用于AP 的辅助印板 SIM SCIC 上的芯片卡 SKA 停止距离 SLIN LIN 印板（项目登记指示） SMIC LDU 主印板（项目主界面连接）

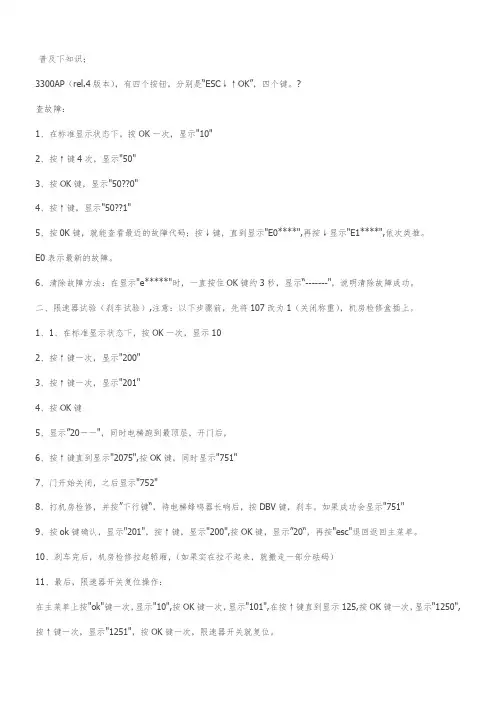

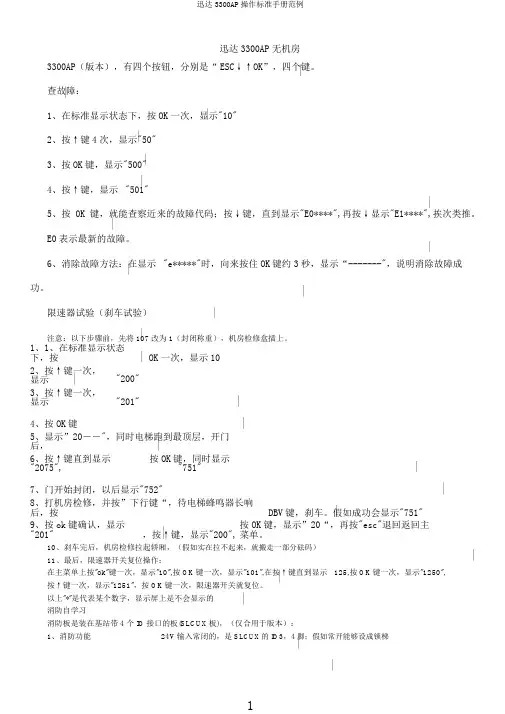

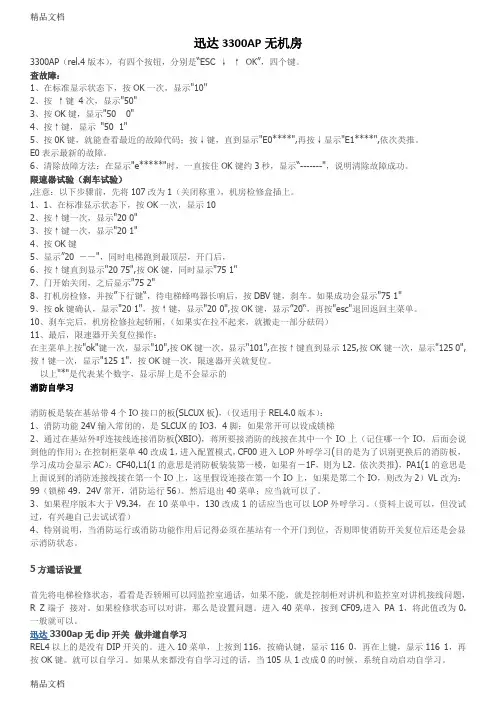

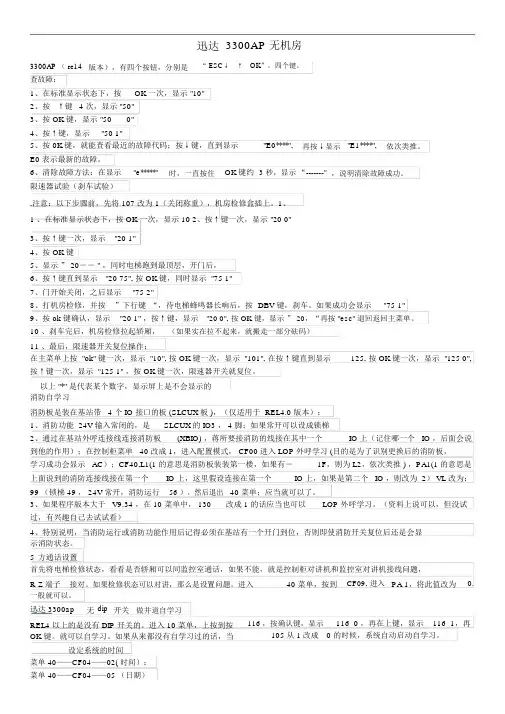

迅达3300AP无机房 3300AP（rel.4版本），有四个按钮，分别是“ESC ↓↑OK”，四个键。 查故障： 1、在标准显示状态下，按OK一次，显示"10" 2、按↑键4次，显示"50" 3、按OK键，显示"50 0" 4、按↑键，显示"50 1" 5、按0K键，就能查看最近的故障代码；按↓键，直到显示"E0****",再按↓显示"E1****",依次类推。 E0表示最新的故障。 6、清除故障方法：在显示"e*****"时，一直按住OK键约3秒，显示“-------"，说明清除故障成功。 限速器试验（刹车试验） ,注意：以下步骤前，先将107改为1（关闭称重），机房检修盒插上。 1、1、在标准显示状态下，按OK一次，显示10 2、按↑键一次，显示"20 0" 3、按↑键一次，显示"20 1" 4、按OK键 5、显示”20 －－"，同时电梯跑到最顶层，开门后， 6、按↑键直到显示"20 75",按OK键，同时显示"75 1" 7、门开始关闭，之后显示"75 2" 8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV键，刹车。如果成功会显示"75 1" ，再按"esc"退回返回主菜单。 9、按ok键确认，显示"20 1"，按↑键，显示"20 0",按OK键，显示”20“ 10、刹车完后，机房检修拉起轿厢，（如果实在拉不起来，就搬走一部分砝码） 11、最后，限速器开关复位操作： 在主菜单上按"ok"键一次，显示"10",按OK键一次，显示"101",在按↑键直到显示125,按OK键一次，显示"125 0",按↑键一次，显示"125 1"，按OK键一次，限速器开关就复位。 以上"*"是代表某个数字，显示屏上是不会显示的 消防自学习 消防板是装在基站带4个IO接口的板(SLCUX板)，（仅适用于REL4.0版本）： 1、消防功能24V输入常闭的，是SLCUX的IO3，4脚；如果常开可以设成锁梯 2、通过在基站外呼连接线连接消防板(XBIO)，蒋所要接消防的线接在其中一个IO上（记住哪一个IO，后面会说到他的作用）；在控制柜菜单40改成1，进入配置模式，CF00进入LOP外呼学习(目的是为了识别更换后的消防板， 学习成功会显示AC）；CF40,L1(1的意思是消防板装装第一楼，如果有－1F，则为L2，依次类推)，PA1(1的意思是上面说到的消防连接线接在第一个IO上，这里假设连接在第一个IO上，如果是第二个IO，则改为2）VL改为：99（锁梯49，24V常开，消防运行56）。然后退出40菜单；应当就可以了。 3、如果程序版本大于V9.34，在10菜单中，130改成1的话应当也可以LOP外呼学习。（资料上说可以，但没试过，有兴趣自己去试试看） 4、特别说明，当消防运行或消防功能作用后记得必须在基站有一个开门到位，否则即使消防开关复位后还是会显 示消防状态。 5方通话设置 首先将电梯检修状态，看看是否轿厢可以同监控室通话，如果不能，就是控制柜对讲机和监控室对讲机接线问题， R Z端子接对。如果检修状态可以对讲，那么是设置问题。进入40菜单，按到CF09,进入PA 1，将此值改为0.一般就可以。 迅达3300ap无dip开关做井道自学习 REL4以上的是没有DIP开关的。进入10菜单，上按到116，按确认键，显示116 0，再在上键，显示116 1，再按OK键。就可以自学习。如果从来都没有自学习过的话，当105从1改成0的时候，系统自动启动自学习。 3300ap 设定系统的时间 菜单40——CF04——02(时间）： 菜单40——CF04——05（日期）
迅达电梯300P电器元件代号说明 2010-03-19 22:12:48 作者：编辑整理 序号符号注解 1 JDCW-* 轿厢选层第X层的开关按钮（钥匙触点） 2 JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点） 3 JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点） 4 JDE-* 厅站召唤第X层的开关按钮 5 JDE-D* 厅站召唤第X层的下行开关按钮 6 JDE-U* 厅站召唤第X层的上行开关按钮 7 JDEV-* 第X层的楼层优先召唤钥匙按钮 8 JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点） 9 JDFDC 轿厢按钮释放开关按钮（钥匙开关） 10 JDNF-* 第X层的紧急召唤开关按钮（钥匙开关） 11 JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关） 12 JDZHT-S 强迫关门停止开关按钮 13 JFCC 编码的轿厢召唤释放开关 14 JFEFNO 应急电源操作，救援运行释放开关 15 JFEFNOM 应急电源操作，救援运行释放开关手册 16 JFITS 安全回路对地漏电运行开关 17 JH 主电源开关 18 JHC 轿厢止动开关 19 JHCT 轿门止动开关
20 JHG 群控电源开关 21 JHL 照明网络主开关 22 JHM 机房急停开关 23 JHM10 MICONIC 10 主电源开关 24 JHNS 应急电源主开关 25 JHR 滑轮间急停开关 26 JHRF 对接运行的急停开关 27 JHSG 地坑急停开关 28 JHSG1 地坑急停开关（最低层站） 29 JHTR 爬行控制的急停开关 30 JHX 控制柜电源选择开关，中间部分 31 JHZRS 目的层召唤控制电源开关 32 JIB 运行开关 33 JKL 读卡器开关 34 JLAB 退出服务信号灯开关 35 JLBS 井道照明开关 36 JLC 轿厢照明开关 37 JLF 学习运行开关 38 JLI 司机控制开关 39 JMOF 安装运行开关 40 JNF 应急控制开关 41 JNF-K 急停开关 42 JNFE 紧急防盗服务开关 43 JNFF 火警开关 44 JNFF-F 火警释放开关
迅达部分调试说明 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
5400电梯部份资料 JRVR：独立运行 JRV：保留 JNFF：消防员开关 JBF：消防开关 JAB：锁梯 SAB、JBF、JBFF：消防 主菜单： StatusLift;电梯状态 Login/Logout;密码 Commands；命令ServiceVisit；服务访问 CarCall；轿内召唤 TeminalCall；用于M10 FloorCall;庁外召唤 Door；门 SpecialTrips；特殊运行KFM；不开门模式测试运行 DFM-U;测试运行-上 DFM-D;测试运行-下 JLF；学习运行 Services；服务功能 ServiceJAB；锁梯ServiceJRV；独立运行 ServiceSAB；ServiceJBF；消防功能 LMS Commission； LMS调试 NominalLoad；正常负载EmptyCar;空轿箱 FullLoad;满载 SystemCheck；系统检查EmptyCarBot；空轿箱上部 EmptyCaeTop；空轿厢在下部 Empty Car Mid;空轿厢中间 Acceptance Mode;验收模式 .Adj. FloorLevelling;平层调整 Drv End Commis;调试结束保存驱动参数 .Freeze Node Tree;锁定节点 Invalidate SDM ;(未使用) .Unlock Terminal;终端解锁时间设定 Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言 US English;英语 French;法 German;德 Spanish;西 Numeric; Tests ；测试 ； （1）Service Pin； Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态) （2）LON Board ； （进入后通过选择印板类型和地址来查找印板的通讯状态） （3）Force SW downl； 下载软件 Call； （1）Reg Center； （2）Aux Center； Test； 变频器测试 （1）DC Link Test; 直流环测试（2）CurrentLoopTst; 电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test; 方向测试（5）ZeroPositionTest; 零位测试（6）EstimatInertia; 惯量估算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试 (9)LED Test; 灯测试 (10)ChargeDCLTest; DCL加载测试 (11)DischargDCLTst; DCL不加载测试 (12)CapFormingTest; 电容测试(13)FCR Test; FCR测试 (14)FCR IGBT Test; FCR IGBT测试
