电磁振动给料机

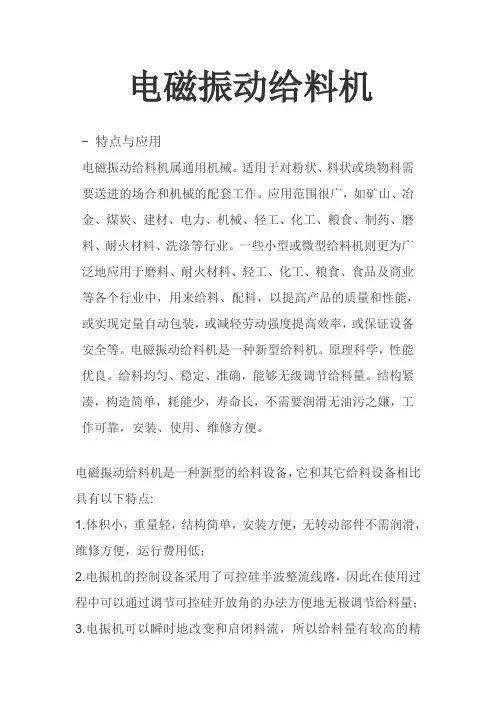

GZ系列电磁振动给料机产品概述GZ系列电磁振动给料机广泛应用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业，可将颗粒状、粉状物料均匀、连续、定量地送至受料装置。特别适用于自动配料、定量包装、生产流程自动化、给料精度要求高的场合。
GZ系列电磁振动给料机主要特点:
1.由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。
2.体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。
3.电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。
4.由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的磨损较小。
5.本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。
GZ系列电磁振动给料机主要用途:电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中，在生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。

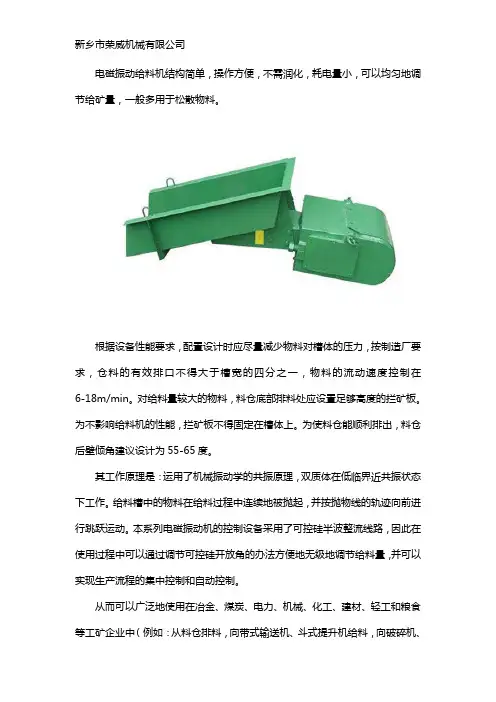

GZ系列电磁振动给料机工作原理:电磁振动给料机的激振器电磁线圈的电流
是经过单相半波整流的，当线圈接通后在正半周内有电流通过，衔铁与铁芯之间便产生了一脉冲电磁力互相吸引，这时槽体向后运动，激振器的主弹簧发生变形储存了一定的势能，在负半周线圈中无电流通过，电磁力消失，主弹簧释放能量，使衔铁和铁芯朝反方向离槽体向前运动，于是电磁振动给料机以交流电源的频率作每分钟3000次的往复振动，由于槽体的底平面与激振力作用线有一定的夹角，因此槽体中的物料沿抛物线的轨迹连续不断地向前运动。调节整流电压的高低，即可控制电磁振动给料机的送料量。给料机采用可控硅整流供电。改变可控硅的导通角，即可控制输出电压的高低。根据使用条件，可取不同信号来控制可控硅导通角的大小以达到自动定量送料的目的。
GZ系列电磁振动给料机设备选型
（T/m3）
基本型 1.6 结构形式为下振式，用于无特殊要求的物料给料
上振型 1.6 振动器安装在料槽上方，配置空间不够的情况安装使用，其它与基本型相同
封闭型 1.6 适用于易碎颗粒、粉尘较大及具有挥发性的物料给料
轻槽型 1.0 比重较小的轻比重物料给料
平槽型按配煤和选煤条件给出适用于薄料层均匀给料，可用于配料（例如配煤）
宽槽型按配煤和选煤条件给出主要用于选煤，亦可用于向筛分设备给料
GZ电磁振动给料机实际容重大于或小于上述计算容重时，生产率按实际物料容重进行换算。对于粒度小于1mm的物料，输送速度下降，含水量大于10%的潮湿粘性物不能正常输送。料层厚度超过一事实上值，会妨碍正常给料，推荐料层厚度H=(1/3～1/4)槽高。对有特称要求、特殊规格的产品，我公司可专门设计制造。
2.电磁振动给料机(震动给料机)配套控制箱：
配套控制箱具有手动控制和自动控制两种功能。自动控制信号为0～5V或～20mA。控制箱基本电路采用先进的移相触发器控制固态继电器作为主回路整流控制原件，可靠性好、寿命长，是一种新型控制电路。控制箱分为挂式与台式两种，订货时请注明。
实际物料比重大于或小于上述计算比重时，生产率应按实际物料比重进行折算。实际生产率和给料机的安装方式、料层的厚度、物料含水量、粘性、摩擦系数等有关，选用时请参考详细选型手册。
设备外形尺寸
GZ1-GZ5基本型电磁振动给料机
号 B B 1 B 2 B 3 B 4 L L 1 L 2 L 3 H H 1 H 2 H 3 GZ1 200 280 340 296 376 600 209 550 910 100 350 360 485 GZ2 300 388 456 400 506 800 310 660 1175 120 430 450 600 GZ3 400 496 518 452 574 900 311 790 1325 150 480 520 675 GZ4 500 620 682 581 762 1100 413 965 1615 200 550 645 814 GZ5 700 850 761 650 840 1200 465 1050 1815 250 647 765 980
GZ6-GZ9基本型电磁振动给料机
型号 B B 1 B 2 B 3 B 4 L L 1 L 2 L 3 L 4 H H 1 H 2 H 3 H 4 R GZ6 900 1057 720 860 1092 1600 500 1470 2410 1409 250 1090 1030 1530 460 1800 GZ7 1100 1257 840 1030 1332 1800 650 1465 2800 1585 250 1300 1130 1740 500 2200 GZ8 1300 1476 1000 1166 1556 2200 750 1800 3302 1938 300 1460 1343 1995 607 2600 GZ9 1500 1676 1010 1228 1776 2400 800 2000 3515 2100 300 1520 1440 2200 660 3500
GZ10-GZ11基本型电磁振动给料机
GZ10 1800 2014 2304 1000 ～2500 2500 750 2120 ～3630 375 ～1500 ～1450 ～2235 GZ11 2000 2234 2425 1010 ～2640 2800 600 2370 ～4060 375 ～1580 ～1545 ～2310
GZ1F-GZ6F封闭型电磁振动给料机
型号L L 1 L 2 L 3 H 1 H B 1 B 2 B GZ1F 600 246 716 1064 410 107.5 200 250 340 GZ2F 800 288 903 1042 520 135 300 350 458 GZ3F 1000 300 1082 1695 620 170 400 460 527 GZ4F 1100 451 1306 1940 750 207.5 500 570 686 GZ5F 1200 528 1483 2190 890 255 700 780 860 GZ6F 1600 584 1684 2835 1200 265 900 740 1020
