-->发黑液的主要成分是氢氧化钠和亚硝酸钠，% H- l; ~8 ` e: l8 \, }1 k9 _
在135摄氏度到155摄氏度之间处理使金属表面形成一层氧化膜，2 x6 e6 c! d% Z; v
其防锈能力不好，在潮湿环境中易生锈！
热处理的作用就是提高材料的机械性能、消除残余应力和改善金属的切削加工性，对表面抗腐蚀没有任何作用。防止生锈要进行表面涂覆，常用的磷化、电泳、喷塑、电镀等。热处理完后，都要刷一遍防锈剂
1.发黑后的工件不进行浸油脱水处理会很快变色，甚至整体变为黄色（好似生锈）。因此，发黑后的工件一定要进行脱水处理（在脱水油中浸泡5-10分钟）。但既使已暂时变色的工件，浸油后仍会变黑。. t: ~2 w8 B) }$ Y, Q; w
. w b7 {" r8 W
2.发黑后的工件用一般油脂涂覆未进行脱水防护处理，使工件表面的水分子被封在油膜里面。时间一长易出现由里向外的生锈现象。( ]: w m0 E% o# j/ S( }+ K
解决的办法是：使用专用的置换型脱水防锈油，它可将工件表面的水分子置换为油分子，从而避免工件由里向外生锈。脱水油的防锈期一般不少于180天，在北方干燥地区，防锈期会更长。没有脱水防锈油者可用煮沸的机油浸泡工件。8 R) }# r& X6 O% Y8 m
3.脱水油在使用过程中会不可避免的带入水份，它在油层底部会形成沉积水，工件在脱水处理时如果投在容器底部会置身水中，达不到脱水目的。& }- a0 q l: A. m) x
6 k! ^+ l6 I: ~
解决的办法是：脱水油在使用时在容器中间最好设置一个隔离网。使工件在置入脱水油中时设法保证不接触容器底部的水层。长时间使用后的脱水油中水份含量会明显增加，在静置24小时后会沉积在容器底部。应及时将容器底部的水份放掉。如含水量过多时应更换新油。

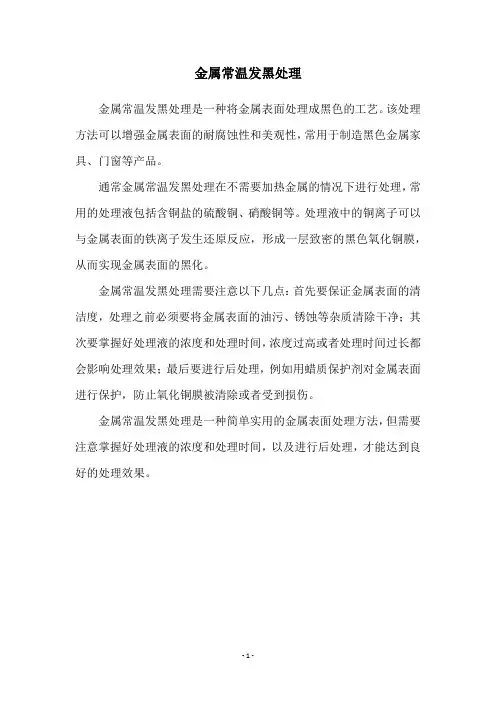

一种常温发黑处理工艺，主要由以下工艺步骤完成：1)清洗；2)脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉；3)水洗；4)酸洗：酸洗液浓度ph值2-4，处理时间5-10min；
5)水洗；6)发黑：池液浓度ph值2.5-3.5，处理时间10-12min；7)水洗；8)吹干；9)上油。本发明有益的效果是：1.发黑安全不用电，用碱性高温发黑需100%用电。
发黑是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。我感觉应该算不合格当然也要看生锈的程度
发黑就是磷化过的．或者是黑漆．一般磷化黑，颜色没黑漆好看．但比黑漆耐磨．发蓝可以通过度锌可以达到．具体工艺比较复杂．随着人民生活水平的提高，人们对工业产品的使用提出了更高要求，不仅要产品有好的使用功能，更要具备好的装饰性。长期以来，在表面处理领域中，相当数量的铸铁、钢铁工件通过普通磷化或氧化工艺处理，以提高工件的防护、装饰性能。由于普通磷化膜色泽不如氧化膜，而耐蚀性能又优于氧化膜，致使其防护性能和装饰性能难以兼顾。黑色磷化工艺的出现，很好地解决了这个问题。铸铁、钢铁工件的黑色磷化工艺就是以磷酸盐、磷酸等对钢铁基体进行处理,形成一层非金属、不导电的转化膜的工艺过程。采用黑色磷化工艺，使磷化膜层既黑又牢固，外观均匀一致，膜层连续，呈致密的结晶结构。在工业大气环境及海洋性气候条件下，其耐蚀性比普通磷化膜高数倍，比氧化膜、常温发黑膜高数十倍，表现出优异的耐蚀性能。而且黑色磷化工艺具有生产成本低、产品质量好、槽液稳定易控制，不污染环境等优异特点，因而，目前在国际市场上，一些机电零部件、标准件、紧固件、阀体、园林机械零部件、缝纫机零部件等不要求涂装的工件以黑色磷化工艺替代了以往的普通磷化工艺、氧化工艺等，广泛用于机械、电子、汽车、航空、兵器等行业。 1 铸铁件的黑色磷化 铸铁件的黑色磷化工艺难点在于,铸铁件晶粒结构疏松、工件表面不平整,磷化后清洗水易积留,使得工件抗腐蚀能力下降,易生锈发黄,同时铸铁件的机加工面易掉色也是黑色磷化工艺处理面临的难点。 针对铸铁件的特点,我公司及时消化和吸收国内及国际表面处理的前沿技术，经长期的试验研究，成功推出了铸铁件黑色磷化工艺专用PZn-9型低温锌系磷化剂和PH-32型黑色表调剂,并应用于生产实践中，该系列产品完好的解决了铸铁件在黑色磷化工艺处理过程中所遇到的技术难题,在市场上应用几年来, 取得了良好效果及客户好评。现就以某阀体工件(铸铁件,出口,要求较高)的工艺为例,简单介绍该工艺如下：(铸铁件黑色磷化工艺，一般为槽浸) 1.1 工艺流程: 脱脂→水洗→酸洗→水洗→表调→水洗→磷化→水洗→热水洗→脱水→浸油 工序工艺过程工艺条件质量指标备注 1 表面预处理对重油污、重锈进行人工预处理去除严重油污、毛刺、重锈迹 2 装挂根据工件结构，注意工艺孔排气液应良好 3 脱脂POH-11脱脂剂 30~50Kg/m 3 PH值:11~13 温度：60-75℃ 时间：10min 去除表面动植物、矿物油等，参照GB/T13312-91标准。 6 水洗工业自来水 PH:7~8 温度：RT（常温） 时间：0.5min 去除工件表面脱脂剂生产中保持溢流，应经常更换槽液 7 酸洗工业盐酸：300—500 Kg/ m3 POR-2添加剂：10Kg/m 3
表面发黑处理工艺 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。 4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。 5.“发蓝”处理后金属器件的清洗方法同上。
钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.0-300.5-0.0-50<0.4142-145153-15540-60合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。 4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。 5.“发蓝”处理后金属器件的清洗方法同上。
金属表面发黑处理工艺 金属表面发黑处理技术 更新时间: 2010-6-14 来源: 点击数: 4511 常温发黑处理工艺 本文件主要是涉及一种常温发黑处理工艺，主要由以下工艺步骤完成:1)清洗;2)脱脂:工件必须完全浸入脱脂液中;脱脂液浓度ph值12-14，处理时间10- 30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉;3)水洗;4)酸洗:酸洗液浓度ph值2-4，处理时间5-10min;5)水洗;6)发黑:池液浓度ph值2.5-3.5，处理时间10-12min;7)水洗;8)吹干;9)上油。本发明有益的效果是:1.发黑安全不用电，用碱性高温发黑需100,用电。2.提高工效:共需1-2分钟。3.发黑成本低，设备简单，操作方便;对发黑时间作了严格的控制。4.工艺适应性强: 金属材料发黑工艺钢制件的表面发黑处理，也有被称之为发蓝的。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。金属“发蓝”药液
采用碱性氧化法或酸性氧化法;使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1(配方: 硝酸钠50,100克氢氧化钠600,700克亚硝酸钠100,200克水1000克2(制法:按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3(说明: (1)金属表面务必洗净和干燥以后，才能进行“发篮”处理。 (2)金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度(?)处理时间(分)开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153- 15540-60合金钢142-145153-15560-90 (3)每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 (4)金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。二、酸性氧化法“发蓝”药液 1(配方: 磷酸3,10克硝酸钙80,100克过氧化锰10,15克水1000克 2(制法:按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3(说明: (1)金属器件先经洗净和干燥后才能进行“发蓝”处理。 (2)此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。
发黑处理 一种常温发黑处理工艺，主要由以下工艺步骤完成：1)清洗；2)脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间 10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉； 3)水洗；4)酸洗：酸洗液浓度ph值2-4，处理时间5-10min；5)水洗；6)发黑：池液浓度ph值2.5-3.5，处理时间10-12min；7)水洗；8)吹干；9)上油。本发明有益的效果是：1.发黑安全不用电，用碱性高温发黑需100％用电。2.提高工效：共需1-2分钟。3.发黑成本低，设备简单，操作方便；对发黑时间作了严格的控制。4.工艺适应性强：解决了球墨铸铁不能发黑的难题。 一种轴承套圈倒角及挡边的发蓝防锈处理工艺。轴承套圈在热处理后经过除油脱脂，然后在氢氧化钠、亚硝酸钠、硝酸钠和水的混合溶液中进行变色处理，其配比为15∶3-5∶1∶20；温度120℃-135℃；时间15-25分钟；取出套圈用清水冲洗后进行钝化处理，钝化处理用重铬酸钾溶液作为填充液，其浓度为12％-18％；在室温下 1-2分钟；经钝化处理并干燥后，放入105℃-120℃的机油或防锈油中 1-3分钟，至气泡完全消失后取出，停放10-15分钟后检验。本发明生成的氧化物薄膜性能稳定，在常温下可长期保护套圈倒角、挡边处不生锈，轴承的外观质量得到明显改善。 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135到155℃之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 发黑是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈, 提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。
金属表面发黑处理工艺 金属表面发黑处理工艺 （注意！一定是钢或是铁的零件！合金件不在此列！） 有的朋友喜欢DIY零件、配件。但是在完工后往往还要面临表面处理的问题，或者是不满意原来的颜色，特别是需要达到真狗的表面颜色与防锈效果，就更需要这个步骤啦！特别是有些配件的外型比较敏感，不方便给厂家直接处理。所以今天整理了一些资料在结合自己的心得，贴出来给兄弟们共享！！ 钢铁零件的表面处理一般有————碱性氧化法和酸性氧化法两种。酸性氧化法也称为“发蓝”。目的是使金属表面形成一层氧化膜，以防止金属表面被腐蚀，酸性氧化法也称为“磷化处理”（国际上大多军工企业均采取此法），其具有比发蓝更好的抗磨损性与抗腐蚀性。钢铁制品表面经“发蓝”处理后所形成的氧化膜，其主要成分是四氧化三铁。呈黑蓝色或深黑色。 下面就来介绍一下在家中如何操作这两种处理。 一、碱性氧化法“发蓝”药液 1．配方（化工店都有卖）： 硝酸钠 50～100克氢氧化钠 600～700克 亚硝酸钠 100～200克水 1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。（我是使用一个弃置不用的铁桶） 3．流程： （1）金属表面一定要洗净和干燥、除油以后，才能进行“发篮”处理。建议使用洗衣粉水刷洗，再浸泡1：100的稀盐酸1-5分钟除油除杂质。 （2）把要处理的零件置入铁桶中与溶液一起“煮”约1小时即可。 （3）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。最后表面涂敷机油进行封闭保护即可。 二、酸性氧化法“磷化处理”药液 1．配方（化工店都有卖）： 磷酸 3～10克硝酸钙 80～100克 过氧化锰 10～15克水 1000克 2．制法与流程同碱性发蓝相同。 三、对于不锈钢一般在家中较难处理，其实用处也不太大，因为不锈钢零件最好看的就是其表面亮晶晶的质感。但也一起贴出来，可能会有弟兄喜欢。 不锈钢氧化处理：广泛运用于军事工业，处理后表面颜色依金属材质的含碳量和其他成分而定。一般呈深灰黑色、灰色等。流程如下———— 1、金属除锈、除油
金属材料发黑工艺 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153- 15540-60合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，
电镀/电泳/锌镀/发黑/金属表面着色/抛丸/喷砂/喷丸/磷化/钝化电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷之涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。 电泳又名——电着 (著)，泳漆，电沉积。
发黑 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。 在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 发蓝（发黑）的操作流程： 工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。 所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。 金属表面着色 金属表面着色，顾名思义就是给金属表面“涂”上颜色，改变其单一的、冰冷的金属色泽，代之以五颜六色，满足不同行业的不同需求。给金属着色后一般都增加了防腐能力，有的还增加了抗磨能力。但表面彩色技术主要的应用还在装饰领域，即用来美化生活，美化社会。 抛丸
金属表面处理工艺有哪些_常见金属表面处理方法有哪些 金属表面在各种热处理、机械加工、运输的过程中，不可避免地会产生腐蚀、随着油污和杂质等，产生氧化现象，这就需要进行表面处理。 金属表面处理有很多种，按照其特性的不同可分为溶剂清洗、机械处理和化学处理三大类。根据不同氧化程度的金属表面，应采用不同的处理方式。如对于较薄的氧化层可采用溶剂清洗、机械处理和化学处理，或者直接采用化学处理，对于严重氧化的金属表面，由于氧化层较厚，如果直接采用溶剂清洗和化学处理，不但处理不彻底，还会浪费大量的清洗剂和化学剂，最好先采用机械处理。 溶剂清洗是对使用溶剂对金属表面进行清洗的一种处理方法，该方法可以有效去除工件表面的油污、杂质和氧化层，使工件表面获得清洁。经溶剂清洗后的金属表面具有高度活性，更容易受到灰尘、湿气的污染，所以处理后的工件还要进行喷涂、喷涂等表面处理，提高工件的抗腐蚀能力。 金属的表面处理有哪些？ 不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化 铝合金：阳极氧化、电镀、蚀刻 镁合金：电镀、钝化皮膜 钛合金：电镀、阳极氧化 锌合金：电镀、钝化 铸铝：电镀、阳极氧化 钢铁：钝化、磷化 电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。
金属加工方法之发黑处理 一.概述 发黑处理是目前最常见的一种提高钢材防腐蚀性能，它的原理也比较简单，就是在金属的表面形成一层氧化膜，从而达到隔绝外界空气、水蒸气等因素，最终达到防锈的目的。如果在对钢材的外观要求不是很高，那么就可以使用发黑进行处理。 发黑处理 二. 发黑原理及应用范围 目前，在我国的金属加工行业当中存在着发黑处理技术，该技术主要就是指操作人员把相关的工件放在空气、水蒸气或化学药物的溶液中，同时根据不同的温度进行反应，最终经过反应的工件就会在表面形成一层蓝色或黑色的氧化膜，并改善工件的耐蚀性和外观。经过
发黑处理的工件表面形成的氧化膜主要是由四氧化三铁和氧化亚铁 组成的。 该表面处理工艺是需要一定条件才能进行的，如果条件达不到，那么该处理根本无法进行反应。其首要的条件就是相关的反应溶液，当前，钢铁零件的发黑一般都是使用各种发黑溶液进行的，最常见 的发黑溶液有亚硝酸钠和硝酸钠的熔融盐。另外，人们也可以在高温热空气中进行发黑处理，高温热空气的温度都是要超过五百摄氏度的，否则就无法使空气当中的有效成分跟钢铁进行反应。 在发黑的时候，其需要的溶液成分、反应温度和时间都是根据钢铁的基体成分决定的，因为不同的钢材，其性能和成分都是不一样的。另外，发黑膜的成为磁性氧化铁，厚度为0.5～1.5微米，颜色也可 分为蓝、黑两种，这些都跟材料成分和加工条件有关的。 单独的发黑膜抵抗腐蚀性能是比较差的，但是在经过涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。除此之外，发黑的工件尺寸和光洁度对质量是不影响的，因此，就被广泛的应用在精密仪器、光学仪器、工具、硬度块及机械行业中的标准件当中。
发黑工艺(转载) 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终 止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢 142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合
金属表面发黑处理技术 常温发黑处理工艺 常温发黑处理工艺，主要由以下工艺步骤完成：1)清洗；2)脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉；3)水洗；4)酸洗：酸洗液浓度ph值2-4，处理时间5-10min；5)水洗；6)发黑：池液浓度ph值2.5-3.5，处理时间10-12min；7)水洗；8)吹干；9)上油。本发明有益的效果是：1.发黑安全不用电，用碱性高温发黑需100％用电。2.提高工效：共需1-2分钟。3.发黑成本低，设备简单，操作方便；对发黑时间作了严格的控制。4.工艺适应性强： 金属材料发黑工艺钢制件的表面发黑处理，也有被称之为发蓝的。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克
金属件常用表面处理方法 自行车常用的表面处理方式分类 1.涂装，包含电泳涂装、静电涂装、手工涂装、静电粉末涂装及流化床粉末涂装等； 2.电镀，常用的有普通镀锌（台资企业叫UCP，有蓝锌与白锌）、彩色镀锌、镀铬（又叫CP，有亮面与雾面之分）； 3. 化学镀，主要用于塑料件，先在工件表面化学镀一层铜或镍，然后再进行后续的电镀，最后一层大多为镀铬； 4. 阳极氧化、电解着色或染色，主要是针对有色金属之铝合金，以及现在新兴起的镁合金，处理后表面形成一层致密的氧化膜，可以是金属本色，也可以染成不同的颜色，由于具有坚硬耐磨，耐腐蚀性优良的特点，一般外边不在涂装油漆或粉末； 5. 抛光、磨花、拉丝，也是针对铝合金的一种处理方式，通过机械（手工或震动抛光）或化学的（三酸或两酸化学抛光或电化学抛光）处理方式，使得铝合金表面微观变得平整，达到不同级别的平滑光亮效果，然后喷透明漆，或继续在抛光的工件表面磨花或拉丝等处理后改变外观效果再进行涂装； 6. 防锈磷化与发黑处理，不具有装饰性，目的就是为了提高工件的防锈性能，主要用在花鼓、轴承的处理； 7. 达克罗处理，又叫达克锈处理或锌铬膜，即片状锌基铬盐防护涂层，是国际上金属表面处理的一种高新技术，一种防锈性能很好的涂装方式，达克罗不用电沉积方法而将工件直接浸入达克罗处理液中，或用刷涂、静电喷涂法使处理液粘附于工件表面，然后经烧结而成的含锌、铝及铬元素的无机转化膜。主要用在小零件的防锈处理上，如螺丝螺帽等，也可应用在链条、支撑、泥除脚、车首竖杆、货架、停车架 ED电著处理意思金属表面电着色 一般来说,电镀的成膜物质是金属,电泳的成膜物质是树脂. 非金属(如塑料)可以电泳,但要求先电镀,再电泳,因为塑料的耐温较低,对电泳漆的选择就要多注意了 BED电泳, -----电泳的成膜物质是树脂
金属表面处理种类简介 电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。 电泳又名——电着 (著)，泳漆，电沉积。 发黑 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。 在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 发蓝（发黑）的操作流程：
-->发黑液的主要成分是氢氧化钠和亚硝酸钠，% H- l; ~8 ` e: l8 \, }1 k9 _ 在135摄氏度到155摄氏度之间处理使金属表面形成一层氧化膜，2 x6 e6 c! d% Z; v 其防锈能力不好，在潮湿环境中易生锈！ 热处理的作用就是提高材料的机械性能、消除残余应力和改善金属的切削加工性，对表面抗腐蚀没有任何作用。防止生锈要进行表面涂覆，常用的磷化、电泳、喷塑、电镀等。热处理完后，都要刷一遍防锈剂 1.发黑后的工件不进行浸油脱水处理会很快变色，甚至整体变为黄色（好似生锈）。因此，发黑后的工件一定要进行脱水处理（在脱水油中浸泡5-10分钟）。但既使已暂时变色的工件，浸油后仍会变黑。. t: ~2 w8 B) }$ Y, Q; w . w b7 {" r8 W 2.发黑后的工件用一般油脂涂覆未进行脱水防护处理，使工件表面的水分子被封在油膜里面。时间一长易出现由里向外的生锈现象。( ]: w m0 E% o# j/ S( }+ K 解决的办法是：使用专用的置换型脱水防锈油，它可将工件表面的水分子置换为油分子，从而避免工件由里向外生锈。脱水油的防锈期一般不少于180天，在北方干燥地区，防锈期会更长。没有脱水防锈油者可用煮沸的机油浸泡工件。8 R) }# r& X6 O% Y8 m 3.脱水油在使用过程中会不可避免的带入水份，它在油层底部会形成沉积水，工件在脱水处理时如果投在容器底部会置身水中，达不到脱水目的。& }- a0 q l: A. m) x 6 k! ^+ l6 I: ~ 解决的办法是：脱水油在使用时在容器中间最好设置一个隔离网。使工件在置入脱水油中时设法保证不接触容器底部的水层。长时间使用后的脱水油中水份含量会明显增加，在静置24小时后会沉积在容器底部。应及时将容器底部的水份放掉。如含水量过多时应更换新油。 一种常温发黑处理工艺，主要由以下工艺步骤完成：1)清洗；2)脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉；3)水洗；4)酸洗：酸洗液浓度ph值2-4，处理时间5-10min； 5)水洗；6)发黑：池液浓度ph值2.5-3.5，处理时间10-12min；7)水洗；8)吹干；9)上油。本发明有益的效果是：1.发黑安全不用电，用碱性高温发黑需100%用电。 发黑是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。我感觉应该算不合格当然也要看生锈的程度
发黑工艺 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。 4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。 5.“发蓝”处理后金属器件的清洗方法同上。
金属表面处理技术 近年来，金属表面处理技术获得了迅速发展，已广泛应用于众多领域。在表面处理技术及工程中，前处理占有极为重要的地位，他不仅作为表面处理前的一种"预处理工序"不可或缺，而且与后续表面处理的成败密切相关。 除油、除锈、磷化、防锈等基体前处理是为金属涂层技术、金属防护技术做准备的，基体前处理质量对此后涂层制备和金属的使用有很大的影响。例如，对有磷化和无磷化处理的同一涂层进行盐雾试验，其结果是防腐蚀能力相差大约一倍。可见除油、除锈、防锈、磷化等前处理对涂层的防锈能力和金属的防护能力起着至关重要的作用。 基体前处理的目的：一是增加涂层与基体的结合强度既加大附着力，二是增加涂层的功能如防腐蚀、防磨损及润滑等特殊功能。 随着金属加工业、铁路制造业、汽车行业的飞速发展，对生产各种金属制品及铁路、汽车零部件产品的质量有了更高要求，通过长期的实践证明，一些简单、简易的前处理方式，已经不能满足金属加工及涂装的基本要求。只有采用标准的前处理生产工艺，才能使钢铁表面形成一层标准的磷酸盐膜和防护膜，以满足金属加工和涂装处理的质量要求。因此，选用低成本、低能耗、高品质的金属前处理产品，是企业保证涂装质量和防护质量稳定与否的重要因素。 钢铁表面前处理工艺的必然： 钢铁表面在轧制或应用过程中，其表面有不同程度的油脂、氧化皮或铁锈等杂质的存在，在进行加工和涂装处理前，需对其进行清除处理，然后才能作为商品进行销售。如果不这样做就会严重地影响产品的外观质量和使用寿命，失去产品的竞争能力。如果钢铁表面未经处理就进行涂装，其涂层内的氧化皮、铁锈或油脂被涂层所掩盖，不久就会出现涂层脱落等现象，使所销售的产品呈现出锈迹斑斑的外观，失去了产品在市场上的竞争能力，因此钢铁表面进行前处理的必然性已引起广大企业的极大重视。
发蓝 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克。
2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下 表。金属中含碳量%工作温度（℃）处理时间（分）开 始终 止>0.7135-13714310-300.5-0.7135-14015030-5 0<0.4142-145153-15540-60 合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就 应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
表面发黑处理工艺 注意事项： 1、A3钢用碱性发黑好一些。0.42~0.49 2、实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克。 比例：1-2:12-14:2-4:20 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。 4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。 5.“发蓝”处理后金属器件的清洗方法同上。 主要由以下工艺步骤完成： 1)清洗；
