高温箱式电阻炉使用说明书
SX2系列 1300℃ 高温箱式电阻炉 使 用 说 明 书 一、概述 本系列1000℃中温箱式电阻炉为周期作业式电炉。以镍铬铝电阻丝为加热元件，炉膛额定温度为1000℃。供实验室、工矿企业、科研等单位作合金钢的热处理及金属烧结、熔解、分析等高温加热之用。
本系列电阻炉需与KSY 型或ZK-3型温度控制器及铂铑－铂热电偶配套使用，由此进行电炉温度的测量、指示及自动控制。 电炉型号 SX 2-4-1000 SX 2-6-1000 SX 2-8-1000 SX 2-10-1000 额定功率（KW ） 4 6 8 10 额定电压（V ） 0～220 0～380 0～380 0～380 相数 1 3 3 3 额定温度℃ 1000 1000 1000 1000 升温时间（分） ≤200 ≤150 ≤350 ≤180 空损功率（KW ） ≤3.6 ≤3.6 ≤5.5 ≤5.5 炉膛尺寸 L ×B ×H （mm ） 250× 150×100 250×150×100 500×200×180 400×200×160 外形尺寸 L ×B ×H （mm ） 670×520×500 665×605×600 800×550×650 840×660×675 重量（kg ） 130 100 230 150 价格 2900 5600 5600 6400 备注 程序控制的另加1400元/台 三、结构简介 本系列电阻炉炉壳用薄钢板经折边焊接制成。炉膛由一高铝耐火材料制成的箱形整体炉衬构成。加热元件－硅碳棒插入炉膛内部，两边并有保护罩，以确保安全SX2-6/10-13炉膛底部装有可拆卸的碳化硅炉底板，便于维修、更换。炉衬与炉壳之间砌筑是用硅酸铝纤维毡和高铝泡沫砖等作保温层。
中温箱式电阻炉 使 用 说 明 书 上海科恒实业发展有限公司

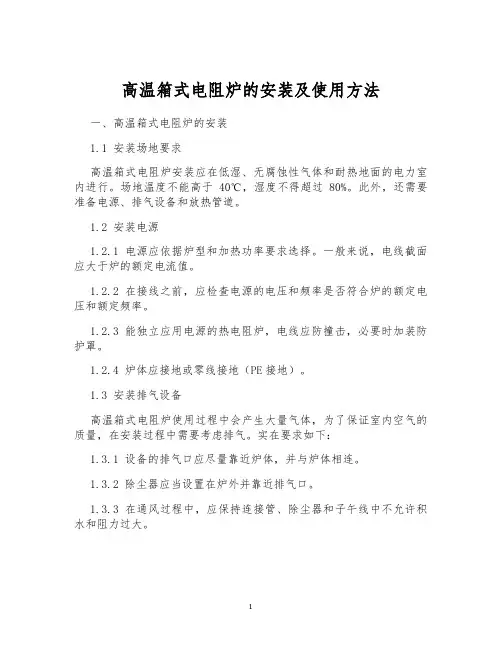

内容： 1 SX-4-10系列：箱式电阻炉为周期作业式电炉，供试验室作化学分析物理测定和一般小型钢件热处理时加热之用。配有温度控制器及镍铬-镍硅电偶，能对炉膛温度进行测量，指示和自动控制。 2 技术参数：额定功率4千瓦，额定电压220V，相数为单相，额定温度1000℃加热元件接法为并联，空炉温升时间≤60，空炉损耗功率≤1.2千瓦,积蓄热≤8千瓦时,炉温均匀性≤15℃。 3 结构简介 3.1 电炉炉壳用薄钢板经折边焊接制成，内炉衬为碳化硅耐火材料制成的矩形整体炉衬，由镍铬合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中，炉衬为密封式结构，电炉的炉口砖，炉门砖采用轻质耐火材料，内炉衬与炉壳之间耐火纤维膨胀珍珠岩制品切筑为保温层。 3.2 电炉炉门通过铰链固定在电炉面板上。炉门转动灵活。关闭时，旋转手把，扣住门钩，炉门就能紧贴于炉口上，开启时，只需旋转手把，脱钩后，将炉门置于左侧即可。 3.3 为了减少炉口的热损偌，提高炉膛内温度的均匀性，工作时必须把门关紧，并且使用时接上地线，以保证安全。 3.4 测温时用热电偶通过开在炉后的热电偶孔插入，并由固定座固定。 4 安装与使用 4.1 室内平整的地面或工作台（架）上均可安放，但配套之温度控制器应避免受震动,且放置位置电炉不宜太近，防止过热而影响控制部分的正常工作。 4.2 将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电偶之间间隔用石棉花绳填塞，然后旋紧螺幅固定。 4.3 根据电阻炉的功率，选择足够电流的导线，按“电阻炉与温度控制器电气联接接线示意图”联接电源，电炉及所配热电偶，并检查是否牢固可靠。联接电源时，相线和中心线不可接反，否则温度控制器正常工作，并有触电危险，在电源线的前提，需另处安装开关，以便控制总电源。连接热电偶至温度控制器的导线应用补偿导线，以消除冷端温度变化所引起的影响，连接时正负极不可接反。为了保证安全操作，电炉、温度控制器外壳均须可靠接地。 4.4 旋动温度指示仪面部转盘，将温度指示仪之设定指针调整至所需工作温度的位置。4.5 检查各部接线正确无误后，便可通电升温。首先按电源开关，ON表示开，指示灯亮，电压表指示您所接电压值，电流表指示为本电阻炉功率，温度控制仪也同时工作。 4.6 关机，按电源开关，指示灯灭，电压、电流表为零，并关掉外接总电源开关。
辽宁工业大学 热工过程与设备课程设计（说明书） 题目：热处理箱式电阻炉的设计 （生产率110kg/h，功率30kw，温度≤600℃） 院（系）：材料科学与工程学院 专业班级：材料083 学号： 学生姓名： 指导教师： 起止时间：2011-12-26~2011-1-8
课程设计任务及评语
目录 一、炉型的选择.................................................................................................. - 4 - 二、确定炉体结构和尺寸.................................................................................. - 4 - 三、砌体平均表面积计算.................................................................................. - 5 - 四、计算炉子功率.............................................................................................. - 6 - 五、炉子热效率计算.......................................................................................... - 8 - 六、炉子空载功率计算...................................................................................... - 8 - 七、空炉升温时间计算...................................................................................... - 8 - 八、功率的分配与接线...................................................................................... - 9 - 九、电热元件材料选择及计算.......................................................................... - 9 - 十、电热体元件图............................................................................................ - 10 - 十一、电阻炉装配图........................................................................................ - 10 - 十二、电阻炉技术指标（标牌）.................................................................... - 10 - 参考文献............................................................................................................. - 11 -
箱式电阻炉操作规程操 作规程 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
集团运营中心中心实验室长安实验室规程 箱式电阻炉操作规程 2011年11月01日发布 2011年11月01日实施集团运营中心中心实验室长安实验室公布

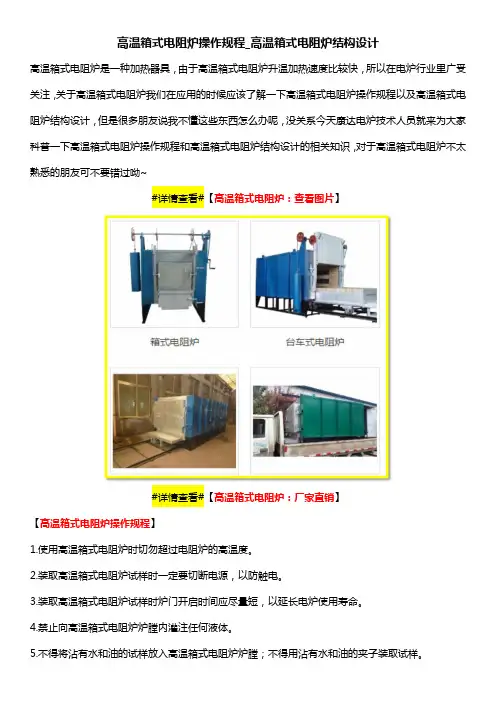

箱式电阻炉操作规程 一、结构及工作原理 SX系列1200℃箱式电阻炉为周期作业式电炉，与KSW型温度控制及镍烙-镍硅热点偶配套使用，从而进行电炉温度的测量、指示及自动控制。 二、安全操作方法 1.使用时切勿超过电阻炉的最高温度。 2.装取试样时一定要切断电源，以防触电。 3.装取试样时炉门开启时间应尽量短，以延长电炉使用寿命。 4.禁止向炉膛内灌注任何液体。 5.不得将沾有水和油的试样放入炉膛；不得用沾有水和油的夹子装取试样。 6.装取试样时要戴专用手套，以防烫伤。 7.试样应放在炉膛中间，整齐放好，切勿乱放。 8.不得随便触摸电炉及周围的试样。 9.使用完毕后应切断电源。 10.非专业操作人员，不得操作电阻炉，严格按照设备的操作规程进行操作。 三、实验步骤 1、通电前，先检查接线有否符合，控制器上等接线螺丝有否松落现象，是否有断电、漏电现象。 2、将绝缘手套戴上双手，并检查确认台面、地面干燥，同时地面已经铺上了橡胶垫，检查并确认所要使用的马弗炉的开关位置后，确认总电源已经关闭、切断电源。 3、称好试样放入炉内，并关闭炉门，打开电炉开关； 4、将控制器上的开关“设定”至目标试验温度；
5、设定完成后电炉开始升温工作，此时仪表由绿指示灯显示； 6、工作时间到后关掉电炉总电源，取出已经灼烧好的试样； 四、保养及注意事项 1、本机专人使用，电炉第一次使用和长时间停用后再次使用时，必须进行烘炉。烘炉温度在200℃时2小时，200-600℃时2小时，使用时炉温不得超过额定温度，以免烧坏电热元件。 2、定期检查电炉、控制器各接线头接触是否良好，指示仪器运动时有无卡滞现象，并用电位差针核对指示仪器刻度误差是否增大。
化学与材料工程学院 材料热处理课程设计说明书 学生姓名： 专业：金属材料工程 学号： 班级：材料金属 指导老师：刘
目录 一、设计任务书 (3) 二、工艺设计 (3) 1.型的选择 (3) 2.炉膛尺寸的确定 (3) 3.炉子砌砖设计 (4) 4.中温箱式电阻炉功率的计算 (4) 5.电热元件 (5) 6.电热元件的设计计算 (5) 三、工艺流程图和设备装置图 (7) 四、进度安排 (9) 五、总结与体会 (9)
一、设计任务书 为某厂设计一台热处理电阻炉，其技术条件如下： 1)用途:中碳钢、低合金钢毛坯或零件的淬火、正火及退火处理，处理对象为 中小型零件，无定型产品，处理批量为多种，小批量。 2)生产率：160 kg/h 3)工作温度：最高使用温度950℃ 4)生产特点：周期式成批装料，长时间连续生产。 二、工艺设计 1.炉型的选择 根据设计的具体要求和生产特点，进行综合技术经济分析。决定选用箱式电阻炉，不通保护气体，炉子最高温度为950℃。属中温箱式电阻炉。 2.炉膛尺寸的确定 （1）查表，箱式电阻炉单位炉底面积生产率P 0 ,取P =100[kg/(m2·h)] （2）炉底面积采用加热能力指标法计算，F 效= P P0 =125 100 =1.25 m2 炉底有效面积炉底总面积=F 有效 F 总 = 0.75 - 0.85，取上限，0.85，炉底总面积： 1.25 F 总 = 0.85 F 总 = 1.5625 m2 炉底板宽度 B =1 2F 总 =1 2 ?1.5625 =0.88 m 炉底板长度 L =2F 总 =2?1.5625 =1.77 m （3）.炉膛高度的确定炉膛高度H与宽度B之比H B =0.52– 0.9，取0.7 高度H = 0.628 m （4）.炉膛有效尺寸（可装工件） L 效×B 效 ×H 效 =1.77m × 0.88m × 0.628m （5）.炉膛尺寸 宽 B =B 效 +2×（0.1-0.15）取0.1 B=0.88+2×0.1=1.08 m

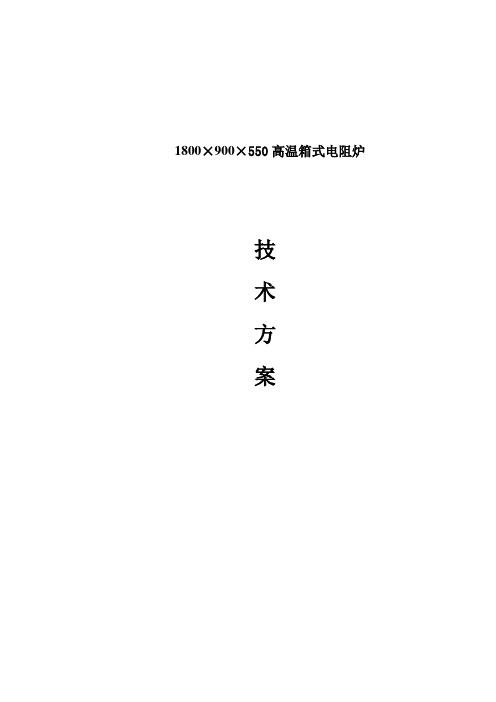

1800×900×550高温箱式电阻炉 技 术 方 案
一、用途及工作条件 本型炉系周期作业式电阻炉，是金属制品在自然气氛中进行淬火、退火、正火、回火等热处理及加热、保温及随炉冷却的专用设备，也可作为其它金属材料或制品进行回火等热处理之用。 本型炉并与电炉温度控制柜配合使用，可实现自动或手动控制电炉的工作温度和机械动作。 设备工作条件 室内使用 380V±10%；50HZ，三相交流电源。 环境温度：5～50℃，相对湿度＜80%。 设备所有周围没有导电尘埃、爆炸性气体及严重破坏金属及绝 缘的腐蚀性气体。 没有振动和颠簸。 二、设备主要技术参数 1、供电参数： 380V 50Hz 3P 2、有效加热尺寸： 1800×900×550mm 3、额定功率： 100KW 4、额定温度： 1200℃ 5、加热区数： 1区 6、温控精度：≤±1℃ 7、炉温均匀性：≤±10℃ 8、炉门升降速度： 6-8m／min 9、炉门压紧方式：斜面滑道轨迹压紧 10、炉门驱动方式：电机减速机驱动
11、炉体外壁温升：≤45℃ 12、控温方式： PID智能仪表控温+可控硅智能控制 及中圆图记录仪表记录工艺曲线 13、炉衬形式：炉墙全纤维，炉底耐火砖砌筑 14、加热元件及布置方式： HRE超高温合金三面加热 三、设备结构简介 本箱式电阻炉主要由炉体、炉衬、炉门及炉门升降机构、炉底板、加热元件及固定装置；电气控制系统；炉温自动控制系统等组成。1、炉壳： 1.1炉体框架采用优质国标型钢焊接，结构牢固可靠，且所有焊缝均匀平滑，无气孔、夹杂、未熔合等缺陷,整体强度好，不易变形，外表平整光洁。 1.2炉体外壳采用Q235国标钢板对框架其进行焊接加固。为保证炉子使用的安全性，在炉壳的侧面安装有保护接线棒及热电偶的金属保护罩。 1.3炉壳焊接检验后，再进行防锈处理，先除氧化皮，再刷二次红丹底漆，然后进炉筑炉、安装完成后再制作二次面漆。 2、炉门装置由炉门、炉门提升结构和炉门压紧装置组成。 2.1炉门壳体由型钢与板材焊接而成牢固框架结构，内衬为耐火纤维模块，炉门具有保温性能好，重量轻等优点。 2.2炉门的提升装置采用电机减速机提升装置，主要由龙门架、绳轮、电机减速机、卷扬轴绳等部分组成，并设有炉门上下行程限位开关和自动断电连锁装置。
