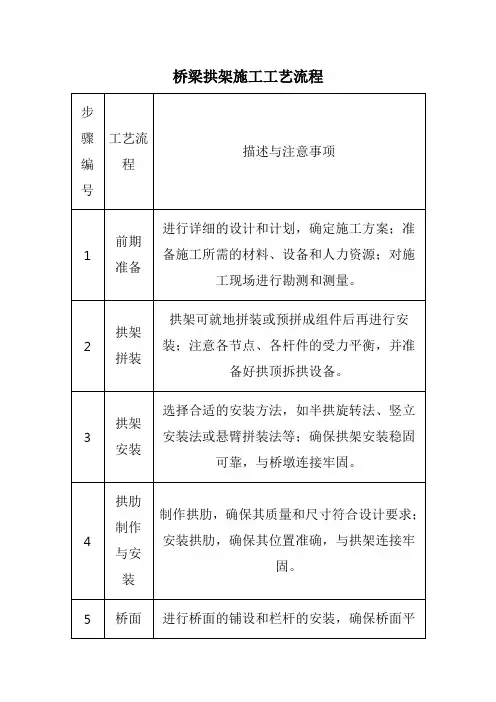

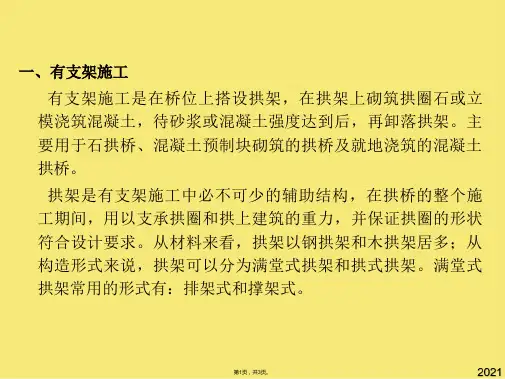

满布式拱架
满布式拱架是由拱架上部、拱架下部和卸架设备三部分组成。
拱架上部包括模板、横梁、弓形木、斜撑、立柱和大梁等，并由弓形木、斜撑、立柱和大梁组成拱形桁架。型式有柱式和小扇形式等。模板可顺桥方向钉于横梁上，模板厚2.5cm～4cm，横梁间距
60cm～80cm。模板也可横向钉在弓形木上，不另设横梁，模板厚
6cm～8cm。弓形木支承在立柱或斜撑上，长度一般为1.5m～2m，弓形木上曲率应和拱轴线的曲率一致。立柱间距一般为1.5m～5m。为了加强稳定，立柱之间和斜撑之间设有夹木。拱片横向间距一般为lm～1.7m，由横向夹木和设在大梁之间的水平风撑连接。
拱架下部(或称支架)有排架式和撑架式两种。
①排架式支架一般由帽木、立柱、夹木和基础(桩或地枕木)组成。排架式支架的优点是刚度大、稳定可靠、构造简单、制作方便。缺点是在水深、流急、飘浮物多和在施工期间需要通航的河流上不能用这种支架。
②斜撑式支架是由框式支架作中间支点，在两框式支架间用八字斜撑支承拱架上部，框架支于桩木或临时墩上。斜撑式支架的优点是适用于高大桥孔，并能在桥孔下留出较大的净空供排洪和通航。与排架式支架相比较，可节省木料。缺点是支架高度较大，稳定性较差，除纵横联系外，还要设置抗风缆索。
