第 6章 寻址方式和汇编指令 第6章
6.1、寻址方式 6.2、汇编语言指令集 6.3、汇编源程序
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式

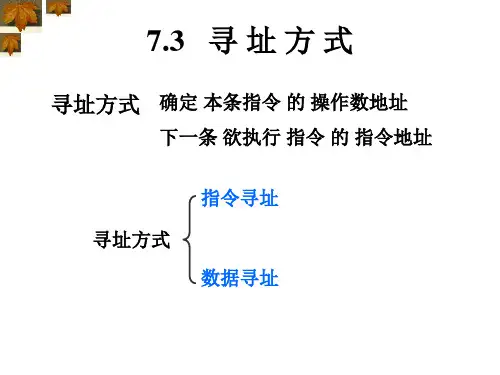

▲ 汇编指令是可执行指令，每条指令对应一条机器 码，用以控制处理器中的执行部件进行各种操 作。 ▲ TMS320F281X系列的汇编指令有150多条。 ▲ 它们支持各种信号处理运算，同时也提供了应用 中所需要的多级处理和过程控制功能。 ▲ 寻址方式是指寻找指令中操作数地址的方式。
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
TMS320C28x指令集采用7种存储器寻址方式： ▲ 直接寻址方式 ▲ 堆栈寻址方式 ▲ 间接寻址方式 ▲ 寄存器寻址方式 ▲ 数据/程序/IO空间立即寻址方式 ▲ 程序空间间接寻址 ▲ 字节寻址方式
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
F2812 的大多数指令利用操作码中的８位字段来选择寻 址方式和对寻址方式进行修改．在 F2812 指令系统中，这个８ 位字段用于以下寻址方式： (1)loc16 。 为１６位数据访问选择直接／堆栈／间接／寄存器寻址方
式。
(2)loc32 。 为３２位数据访问选择直接／堆栈／间接／寄存器寻址方
式。
以上7种寻址方式都与“loc16/loc32”组合起来使用。
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
寻址方式选择位
由 于 F2812 提 供 了 多 种 寻 址 方 式 ， 因 此 用 寻 址 方 式 选 择 位 （ AMODE ）来选择８位字段（ loc16/loc32 ）的解码。该 位属于状态寄存器ST1。寻址方式可以大致归类如下： ▲ AMODE＝０——该方式是复位后的默认方式，也是F2812的C/C++编译
器使用的方式。这种方式与C2xLP CPU的寻址方式不完全兼容。数据页指针 偏移量是６位（在C2xLP CPU中是７位），并且不支持所有的间接寻址方式。
▲ AMODE＝１——该方式包括的寻址方式完全与C2xLP 器件的寻址方式
兼容。数据页指针的偏移量是７位并支持所有C2xLP 支持的间接寻址方式。
对与loc16或者loc32字段，其可用的寻址方式总结如P375所示
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
在F2812间接寻址方式中，使用哪个辅助寄存器指针在指令中并不被明确 指出。而在 C2xLP的间接寻址方式中，３位长度的辅助寄存器指针被用 来选择当前使用哪个辅助寄存器以及下次操作将使用哪个辅助寄存器。
汇编器/编译器对AMODE位的追踪
编译器总是假定AMODE=0，所以它只使用对AMODE=0 有效的寻址模式。而汇编器可以通过设置命令行选项实现默认 AMODE=0或者AMODE=1。 √ – v28 ；假定AMODE=0（C28x寻址方式） – v28 – m20 ；假定AMODE=1（与C2xLP全兼容的寻址方式） √ 在文件中使用内嵌伪指令
. c28_amode ；告诉汇编器后面的代码段都假定AMODE=0（C28x寻址方式） . lp_amode ；告诉汇编器后面的代码段都假定AMODE=1（与C2xLP全兼容的
寻址方式）
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
直接寻址方式
▲ 该寻址方式，16位的DP寄存器被当作一个固定的页指针，在指令中提供
６位或者７位的偏移量，将这些偏移量与DP寄存器中的值相连接构成完 整的地址．当访问固定寻址的数据结构（比如外围寄存器和C/C++中的 全局或静态变量） 时是一种很有效的方法．(P325 表7-1-2)
堆栈寻址方式
▲ SP(堆栈指针)：在该方式下，１６位的SP指针被用于访问软件堆栈
的信息．F2812的堆栈从存储器的低地址变化到高地址，SP指针总是指 向下一个空单元．当需要访问堆栈中的数据时，由程序提供６位偏移 量，SP的值减去这６位的偏移量就是被访问的数据的地址，然后修改堆 栈指针SP． (P378 表4-1-3)
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
间接寻址方式
XAR0到XAR7（辅助寄存器指针）：在这种寻址方式 下，３２位的XARn寄存器被当作一般性数据指针．可以通 过指令实现对辅助寄存器XARn加１，（操作前／后）减１ 和变址操作．
寄存器寻址方式
在该寻址方式下，寄存器可以是访问的源操作数，也 可以是目标操作数，这样在F2812中就能实现寄存器到寄存 器的操作．这一方式包括对32位和16位寄存器的寻址。
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
数据/程序/IO空间立即寻址方式
在该寻址方式下，存储器操作的地址就存在于指令中。
程序空间间接寻址方式
某些指令可以通过使用间接指针对程序空间中的存储器 进行访问。因为F2812 CPU的存储器是标准一致的，这就使 在一个机器周期中进行两次读操作成为可能。
字节寻址方式
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
32位操作的定位
由于使用定位于偶数地址的32位数据的最低有效字，所有针 对存储器的 32 位读写操作都被定位于存储器接口的偶数地址 边界 . 地址生成器的输出不需要强制定位 , 因此指针值保持原 ； 值。例如：MOVB AR0，#5
MOVL *AR0,ACC ；
用户在生成不定位于偶数边界的地址时必须考虑上述内容。 32位操作数以下列顺序存放：低位数，0~15；后续的是高位数，16~31；接 着是最高的16位地址增量（低位在前的二进制数据格式）。
第 6章 寻址方式和汇编指令 第6章
汇编语言包括：汇编指令、伪指令和宏指令
▲ 汇编指令—— 即是指令系统，其在汇编时产生一一对应的目标代码。 ▲ 伪指令 —— ▲ 宏指令 ——
码。 仅在汇编和连接时提供控制信息和数据，并不产生目标代码。 用户创建的“指令”，在汇编时将其展开并汇编为对应的目标代
第 6章 寻址方式和汇编指令 第6章
6 .2 汇编语言指令集
指令集概述
28x 指令按功能可分为17 类，共 302 条指令： ▲寄存器XARn（AR0~AR7）的操作 14 条 ▲ DP寄存器操作 3 条 ▲ SP寄存器操作 34 条 ▲ AX寄存器操作（AH，AL） 38 条 ▲ 16位ACC寄存器操作 26 条 ▲ 32位ACC寄存器操作 41 条 ▲ 64位ACC: P寄存器操作 9 条 ▲ P或XT寄存器的操作（P，PH，PL，XT，T，TL） 21 条
第 6章 寻址方式和汇编指令 第6章
6 .2 汇编语言指令集
指令集概述
▲ 16×16乘法操作 20 条 ▲ 32×32乘法操作 13 条 ▲ 直接存储器操作 17 条 ▲ IO空间操作 3条 ▲ 程序空间操作 5条 ▲ 跳转/调用/返回操作 31 条 ▲ 中断寄存器操作 9 条 ▲ 状态寄存器操作（ST0，ST1） ▲ 其他操作 10 条
26 条
第 6章 寻址方式和汇编指令 第6章
6 .2 汇编语言指令集
一些符号描述
XARn ARn， Arm ARnH ARPn AR（ ARP） XAR AX（ARP） # PM PC XAR0～XAR7寄存器 XAR0～XAR7寄存器的低16位 XAR0～XAR7寄存器的高16位
ARP0～ARP7，3位辅助寄存器指针，ARP0指向XAR0，ARP7指 向XAR7
ARP指向的辅助寄存器的低16位 ARP指向的辅助寄存器 累加器的高和低寄存器 立即数 乘积移位方式（+4，1，0，-1，-3，-4，-5，-6） 程序计数器
第 6章 寻址方式和汇编指令 第6章
6 .2 汇编语言指令集
一些符号描述
～ [loc16] 0：[loc16] S：[loc16] [loc32] 0：[loc32] S：[loc32] 7bit 0：7bit S：7bit
按位求反码 16位地址单元的内容 零扩展16位地址单元的值 符号扩展16位地址单元的值 32位地址单元的内容 零扩展32位地址单元的值 符号扩展32位地址单元的值 7位立即数 7位立即数，零扩展 7位立即数，符号扩展
第 6章 寻址方式和汇编指令 第6章
一些符号描述
8bit 0：8bit S：8bit 10bit 0：10bit S：10bit 16bit 0：16bit S：16bit 22bit 0：22bit
8位立即数 8位立即数，零扩展 8位立即数，符号扩展 10位立即数 10位立即数，零扩展 10位立即数，符号扩展 16位立即数 16位立即数，零扩展 16位立即数，符号扩展 22位立即数 22位立即数，零扩展
第 6章 寻址方式和汇编指令 第6章
一些符号描述
LSb LSB LSW MSb MSB MSW OBJ N {} = ==
最低有效位 最低有效字节 最低有效字 最高有效位 最高有效字节 最高有效字 对于某一条指令，位OBJMODE的状态 重复次数（N=0，1，2，3，4，5，6，7…） 可选字段 赋值 等于
第 6章 寻址方式和汇编指令 第6章
6 .2 汇编语言指令集
指令句法描述
ARn ind # << >> @
n为数值0~7，ARn指定下次的辅助寄存器。 选择以下0~7中符号之一： *，*+，*-，*0+，*0-，*BR0+，*BR0-。 立即寻址方式中常用的前缀。 数值前面带“#”，表示该数值为一个立即数。 左移 右移 当使用C28x语法时，128字的数据页通过“@”符号来表示。 以帮助程序员理解当前正在使用哪种寻址模式。
当使用C28x语法时，128字的数据页通过“@@”符号来表示。 @@ 16位寻址方式指定地址单元的内容 loc16 32位寻址方式指定地址单元的内容 loc32 #16bitSingned 16位有符号立即数
第 6章 寻址方式和汇编指令 第6章
6 .2 汇编语言指令集
指令集
▲ 按照字母的顺序对TMS320F2812的指令进行了详细的 介绍 ▲ 分析了各种可用的指令格式以及指令的功能和执行过程、 对状态位的影响等

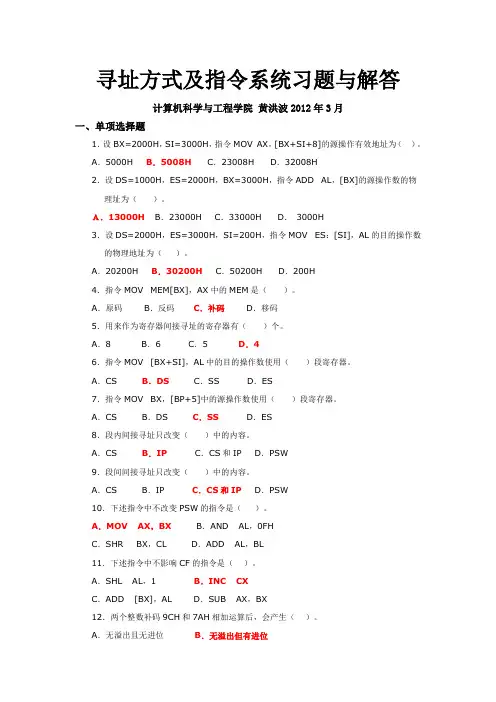

寻址方式及指令系统习题与解答 计算机科学与工程学院黄洪波2012年3月 一、单项选择题 1．设BX=2000H，SI=3000H，指令MOV AX，[BX+SI+8]的源操作有效地址为（）。 A．5000H B．5008H C．23008H D．32008H 2．设DS=1000H，ES=2000H，BX=3000H，指令ADD AL，[BX]的源操作数的物理址为（）。 Ａ．13000H B．23000H C．33000H D．3000H 3．设DS=2000H，ES=3000H，SI=200H，指令MOV ES：[SI]，AL的目的操作数的物理地址为（）。 A．20200H B．30200H C．50200H D．200H 4．指令MOV MEM[BX]，AX中的MEM是（）。 A．原码B．反码C．补码D．移码 5．用来作为寄存器间接寻址的寄存器有（）个。 A．8 B．6 C．5 D．4 6．指令MOV [BX+SI]，AL中的目的操作数使用（）段寄存器。 A．CS B．DS C．SS D．ES 7．指令MOV BX，[BP+5]中的源操作数使用（）段寄存器。 A．CS B．DS C．SS D．ES 8．段内间接寻址只改变（）中的内容。 A．CS B．IP C．CS和IP D．PSW 9．段间间接寻址只改变（）中的内容。 A．CS B．IP C．CS和IP D．PSW 10．下述指令中不改变PSW的指令是（）。 A．MOV AX，BX B．AND AL，0FH C．SHR BX，CL D．ADD AL，BL 11．下述指令中不影响CF的指令是（）。 A．SHL AL，1 B．INC CX C．ADD [BX]，AL D．SUB AX，BX 12．两个整数补码9CH和7AH相加运算后，会产生（）。 A．无溢出且无进位B．无溢出但有进位
1
第 6章 寻址方式和汇编指令 第6章
6.1、寻址方式 6.2、汇编语言指令集 6.3、汇编源程序
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
▲ 汇编指令是可执行指令，每条指令对应一条机器 码，用以控制处理器中的执行部件进行各种操 作。 ▲ TMS320F281X系列的汇编指令有150多条。 ▲ 它们支持各种信号处理运算，同时也提供了应用 中所需要的多级处理和过程控制功能。 ▲ 寻址方式是指寻找指令中操作数地址的方式。
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
TMS320C28x指令集采用7种存储器寻址方式： ▲ 直接寻址方式 ▲ 堆栈寻址方式 ▲ 间接寻址方式 ▲ 寄存器寻址方式 ▲ 数据/程序/IO空间立即寻址方式 ▲ 程序空间间接寻址 ▲ 字节寻址方式
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
F2812 的大多数指令利用操作码中的８位字段来选择寻 址方式和对寻址方式进行修改．在 F2812 指令系统中，这个８ 位字段用于以下寻址方式： (1)loc16 。 为１６位数据访问选择直接／堆栈／间接／寄存器寻址方
式。
(2)loc32 。 为３２位数据访问选择直接／堆栈／间接／寄存器寻址方
式。
以上7种寻址方式都与“loc16/loc32”组合起来使用。
第 6章 寻址方式和汇编指令 第6章
6 . 1 寻址方式
寻址方式选择位
由 于 F2812 提 供 了 多 种 寻 址 方 式 ， 因 此 用 寻 址 方 式 选 择 位 （ AMODE ）来选择８位字段（ loc16/loc32 ）的解码。该 位属于状态寄存器ST1。寻址方式可以大致归类如下： ▲ AMODE＝０——该方式是复位后的默认方式，也是F2812的C/C++编译
器使用的方式。这种方式与C2xLP CPU的寻址方式不完全兼容。数据页指针 偏移量是６位（在C2xLP CPU中是７位），并且不支持所有的间接寻址方式。
▲ AMODE＝１——该方式包括的寻址方式完全与C2xLP 器件的寻址方式
兼容。数据页指针的偏移量是７位并支持所有C2xLP 支持的间接寻址方式。
对与loc16或者loc32字段，其可用的寻址方式总结如P375所示

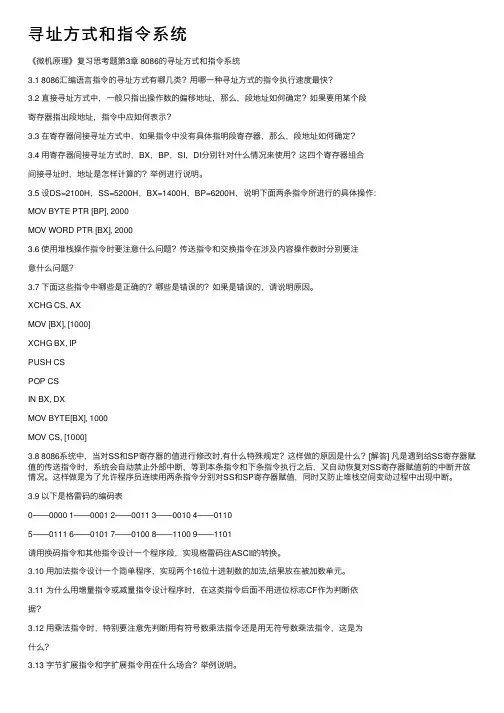

《微机原理》复习思考题第3章 8086的寻址方式和指令系统 3.1 8086汇编语言指令的寻址方式有哪几类？用哪一种寻址方式的指令执行速度最快？ 3.2 直接寻址方式中，一般只指出操作数的偏移地址，那么，段地址如何确定？如果要用某个段 寄存器指出段地址，指令中应如何表示？ 3.3 在寄存器间接寻址方式中，如果指令中没有具体指明段寄存器，那么，段地址如何确定？ 3.4 用寄存器间接寻址方式时，BX，BP，SI，DI分别针对什么情况来使用？这四个寄存器组合 间接寻址时，地址是怎样计算的？举例进行说明。 3.5 设DS=2100H，SS=5200H，BX=1400H，BP=6200H，说明下面两条指令所进行的具体操作： MOV BYTE PTR [BP], 2000 MOV WORD PTR [BX], 2000 3.6 使用堆栈操作指令时要注意什么问题？传送指令和交换指令在涉及内容操作数时分别要注 意什么问题？ 3.7 下面这些指令中哪些是正确的？哪些是错误的？如果是错误的，请说明原因。 XCHG CS, AX MOV [BX], [1000] XCHG BX, IP PUSH CS POP CS IN BX, DX MOV BYTE[BX], 1000 MOV CS, [1000] 3.8 8086系统中，当对SS和SP寄存器的值进行修改时,有什么特殊规定？这样做的原因是什么？[解答] 凡是遇到给SS寄存器赋值的传送指令时，系统会自动禁止外部中断，等到本条指令和下条指令执行之后，又自动恢复对SS寄存器赋值前的中断开放情况。这样做是为了允许程序员连续用两条指令分别对SS和SP寄存器赋值，同时又防止堆栈空间变动过程中出现中断。 3.9 以下是格雷码的编码表 0——0000 1——0001 2——0011 3——0010 4——0110 5——0111 6——0101 7——0100 8——1100 9——1101 请用换码指令和其他指令设计一个程序段，实现格雷码往ASCII的转换。 3.10 用加法指令设计一个简单程序，实现两个16位十进制数的加法,结果放在被加数单元。 3.11 为什么用增量指令或减量指令设计程序时，在这类指令后面不用进位标志CF作为判断依 据？

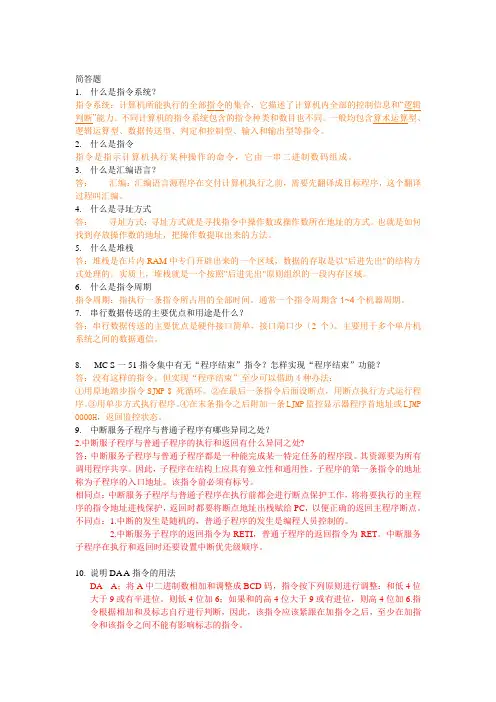

MCS-51单片机指令系统与汇编语言程序设计 伪指令............................................. (2) MCS-51单片机的寻址方式 (4) MCS-51单片机的指令系统 (7) 数据传送指令 (8) 算数运算指令 (10) 逻辑运算及移位指令 (12) 控制转移指令 (13) 位操作指令 (18)
指令格式：指令的表示方式称为指令格式，它规定了指令的长度和内部信息的安排。完整的指令格式如下： [标号:] 操作码 [操作数] [,操作数] [;注释] 标号: 代表指令的具体地址 操作码: 又称助记符，英文缩写 操作数: 操作数中常数可以用二、八、十、十六进制表示，如果用十六进制表示，最高位用A以上的数开头时，前面须加0，否则机器不识别 注释：增加程序的可读性 伪指令 （1）定位伪指令ORG 格式：ORG n 其中：n通常为绝对地址，可以是十六进制数、标号或表达式。 功能：规定编译后的机器代码存放的起始位置。在一个汇编语言源程序中允许存在多条定位伪指令，但每一个n值都应和前面生成的机器指令存放地址不重叠。 例如程序：ORG 1000H START：MOV A，#20H MOV B，#30H ┇ （2）结束汇编伪指令END 格式：[标号:] END [表达式] 功能：放在汇编语言源程序的末尾，表明源程序的汇编到此结束，其后的任何内容不予理睬。 （3）赋值伪指令EQU 格式：字符名称x EQU 赋值项n 功能：将赋值项n的值赋予字符名称x。程序中凡出现该字符名称x就等同于该赋值项n，其值在整个程序中有效。赋值项n可以是常数、地址、标号或表达式。在使用时，必须先赋值后使用。 “字符名称”与“标号”的区别是“字符名称”后无冒号，而“标号”后面有冒号。 （4）定义字节伪指令DB
第三章寻址方式与指令系统 一：选择题 1：下列指令中正确的是（） A：MOV BX，AL B：MOV BL，AX C：MOV BL，AL D：MOV BL，BP 2：下列指令不合法的指令是（） A：IN AX，03F8H B：MOV AX，BX C：REP CMPSB D：SHR BX，CL 3：下列指令中正确的是（） A：MOV 100，CL B：MOV CL，100H C：MOV CL，1000 D：MOV CL，100 4：下列指令中正确的是（） A：MOV SS，2400H B：MOV 2400H，SS C：MOV SS，DS D：MOV SS，SP 5：下列指令中正确的是（） A：XCHG AH，AL B：XCHG AL，20H C：XCHG AX，DS D：XCHG[BX]，[20H] 6：执行完下列程序后，BX寄存器的内容是（） MOV CL，3 MOV BX，0B7H ROL BX，1 ROR BX，CL A：002DH B：00EDH C：C02DH D：000DH 7：在程序运行过程中，确定下一条指令的物理地址的计算表达式是（） A：CS×16+IP B：BX×16+DI C：SS×16+SP D：ES×16+SI 8：寄存器间接寻址方式中，操作数在（）中 A：通用寄存器B：堆栈C：主存单元D：段寄存器 9：下列指令，指令（）先执行CX－1赋给CX操作，然后再根据CX的值决定是否转移、循环或进行重复操作。 A：JNC B：REP C：JCXZ D：LOOP 10：运算型指令的寻址和控制转移型指令的寻址，其不同点在于（） A：前者取操作数，后者决定程序的转移地址B：后者取操作数，前者决定程序的转移地址 C：两者都是取操作数D：两者都是决定程序的转移地址 11：在PC系列机中调试汇编语言程序的工具是DEBUG。用DEBUG调试程序时，可以在目标程序中设断点，或用单步跟踪来找出程序中的毛病。断点只能在RAM中设置，不能在ROM中设置，这是因为（） A：ROM不能存放汇编程序B：ROM中数据不能修改 C：ROM不能放入断点中断指令D：ROM不能保护断点 12：DEBUG调试工具是汇编语言最有力的调试手段，当用D命令时显示的结果如下： 0000：0080 72 10 A7 00 7C 10 A7 00—4F 03 62 06 8A 03 62 06 0000：0090 17 03 62 06 86 10 A7 00—90 10 A7 00 9A 10 A7 00 INT 21H是最常用的DOS中断，试确定INT 21H的中断向量为 A：1072H：00A7H B：7C10H：A700H C：00A7H：107CH D；107CH：00A7H 13：设AL和BL是带符号数，当AL≤BL时转至NEXT处，在CMP AL，BL指令后应选择正确的条件指令是 A：JBE B：JNG C：JNA D：JNLE 二：填空题 1：若累加器AX中的内容为4142H，执行指令CMP AX，4041H后，（AX）= 。执行SUB AX，4041H 后，（AX）= 。 2：用CBW指令生成双倍长度的被除数存放在。用CWD指令生成双倍长度的被除数存放在。
一、选择题 1.寄存器间接寻址方式中，要寻找的操作数位于( B )中。 A.通用寄存器 B.内存单元 C.段寄存器 D.堆栈 2.下列指令中正确的是( C )。 A.MOV AL,BX B.MOV CS,AX C.MOV AL,CL D.MOV [BX],[SI] 3.下列指令中错误的是( C )。 A.MOV AX,1234H B.INC BX C.SRL AX,2 D.PUSH DX 4.设(SP)=1010H，执行POP AX后，SP中的内容为( B )。 A.1011H B.1012H C.1OOEH D.100FH 5.给定(AL)=80H，(CL)=02H，指令SHR AL,CL执行后的结果是(B )。 A.(AL)=40H B.(AL)=20H C.(AL)=C0H D.(AL)=E0H 6.将AX清零并使CF位清零，下面指令错误的是( A )。 A.SUB AX,BX B.XOR AX,AX C.MOV AX,0 D.AND AX,0OOOH 二、填空题 2.寻址的含义是指_寻找操作数的过程_；8086指令系统的寻址方式按照大类可分为_与操作数有关的寻址方式、与I/O端口有关的寻址方式_；其中寻址速度最快的是_立即数寻址_。 4.堆栈是一个特殊的_存储器区域_，其操作是以_2字节单元_为单位按照__先进后出_原则来处理；采用_SP_指向栈顶地址，入栈时地址变化为_SP<=(SP)-2_。 5.I/O端口的寻址有_直接端口寻址和间接端口寻址_两种方式；采用8位数时，可访问的端口地址为_0~255_；采用16位数时，可访问的端口地址为_0~65535_。 三、分析计算题 1.指出如下指令中源操作数和目的操作数的寻址方式： (1)MOV AX,100H (2)MOV CX,AX (3)ADD [SI],1000 (4)SUB BX,[SI+100] (5)MOV [BX+300],AX (6)AND BP,[DI] 解： 源操作数的寻址方式目的操作数的寻址方式 (1)MOV AX,100H 立即数寄存器 (2)MOV CX,AX 寄存器寄存器 (3)ADD [SI],1000 立即数寄存器间接 (4)SUB BX,[SI+100] 变址寄存器 (5)MOV [BX+300],AX 寄存器变址 (6)AND BP,[DI] 寄存器间接寄存器 2.分析如下指令的正误，对错误指令说明出错误原因并加以收正： (1)MOV [1200],23H (2)MOV 1020H,CX (3)MOV [1000H],[2000H] (4)MOV IP,O00H
实验6. 寻址方式和指令系统 一.实验目的 1.了解MSP430G2xxx汇编格式指令和常用寻址方式 2.了解C语言函数调用过程 3.通过反汇编了解C编译器实现初始化变量的方法 4.掌握计算机中数的表示和编码 二. 实验任务 1.汇编格式指令和寻址方式的学习(可在simulator下完成) L6_1.c源程序见下，建立C项目，进入DEBUG状态，点击view/disassembly,在反汇编窗口得到L6_1.c汇编格式指令的程序代码，如图6-1和图6-2，阅读该程序的汇编格式代码，思考： 1) 程序用到了哪些指令？ 2) 程序用到了哪几种寻址方式？ 3）用单步执行命令F11，跟踪函数delay的调用和返回，用view/register和view/ memory查看堆栈指针SP和堆栈内的内容，记录堆栈指针SP和堆栈内容的变化； 4) 修改l6_1.C，将变量i定义为全局变量，通过反汇编的代码，比较与定义为局部变 量的不同； 5) 修改L6_1.C, 将变量i的类型从 unsigned int 类型，改为unsigned long 类型， 反汇编看看函数delay的代码发生了什么变化？程序执行的结果有什么不同？为什么？（需在实验板上运行）。 L66__1.c程序清单（提供电子版）
图6-1 L6-1.c程序中main函数的反汇编代码 图6-2 L6_1.c程序中delay函数的反汇编代码 2. 了解C语言程序的执行过程(可在simulator 方式下完成) 指令计数寄存器PC决定CPU取指令的地址，所以PC寄存器的内容决定了程序的流程。已知MSP430G2xxx单片机复位后， PC寄存器从存储器0xFFFE~0xFFFFH单元获取一个字内容作为执行第一条指令的地址。以L4_1.C的项目为例，请问实验中查看到该地址的值是多少？程序执行的第一条指令是什么指令？main函数的入口是单片机上电就被执行的第一条语句吗？ 说明：如图6-3，可在项目设置option/Debugger/set up中，去除对run to前的选项，再将程序下载到单片机中，观察当前上电复位PC的值与0xFFFE~0xFFFF存储单元内容的关系，对比不去除run to前的选项的不同。 图6-3 C语言程序下载后程序运行的停止处设置(注意Run to 的选项)
第三章指令系统及寻址方式 一、教学内容 1.指令格式 2.指令寻址方式 3.指令系统 二、要求掌握指令的书写格式、指令的寻址方式和每一条指令的作用。 三、重点掌握指令的寻址方式和每一条指令的功能作用。 四、难点在于理解和掌握指令的寻址方式，怎样找到操作数所在存储单元的存放地址以及运用指令编程的技巧等。 五、本章分为4讲，每讲2学时。 第一讲指令寻址方式 1．指令的书写格式 指令有两种书写格式： ?机器指令：由一串二进制数描述 ?符号指令：用英文字母缩写词描述。符号指令的书写格式如下： 标号：操作助记符 [目的操作数][，源操作数]；注释 几点说明： 1）标号—表示某一条指令所在存储单元的首址。标号应由字母打头，后跟字母、数字及特殊字符均可，但不能用关键字。 标号的用法： ①标号一般放在子程序（子过程）的第一条指令的开头； ②标号一般放在转移指令要转去的目的地的第一条指令的开头。 ③标号一般放在其他符号定义的前面。 2）指令助记符（操作助记符）：MOV；ADD；SUB；END。 3）操作数—有源操作数和目的操作数，他们之间用“,” 分隔。操作数也可有可无。 2．数据寻址方式 一般在指令中包含有操作码和操作数，怎样找到指令中的操作数和操作数所在的地址，这就是寻址方式。
1）立即寻址 操作数直接包含在代码段的指令中。 如： MOV EAX，H MOV BX，6688H MOV AX，1234H ?立即数只能作为源操作数 ?立即寻址主要用来给通用寄存器或存储器赋值 ?不允许给段寄存器直接赋值 2）寄存器寻址 操作数在寄存器中。 32位寄存器：EAX、EBX、ECX、EDX、 ESP、EBP、 ESI、EDI 16位寄存器：AX、BX、CX、DX、SP、BP、SI、 DI、CS、DS、SS、ES、FS、GS 8 位寄存器：AH、AL、BH、BL、 CH、CL、DH、DL 如： MOV AX，BX MOV EDI，ESI MOV AL，CL 3）存储器寻址 操作数在存储器中，其地址由指令以某种方式指出。 ① 16位指令模式下的存储器寻址 16位指令模式寻址结构由4部分组成：段基址×10H＋基址＋变址＋偏移量基址：BX、BP ，变址：SI、DI ，偏移量：8位或16位 如果有效地址在BX，SI或DI中，则以DS寄存器内容为段基址； 如果有效地址在BP中，则以SS段寄存器的内容为段基址。 如果使用段超越（CS：ES：DS：SS：），前缀操作数可以放在冒号前指定的段。例如：MOV ES：[DI]，AL MOV ES：2000H， AL
