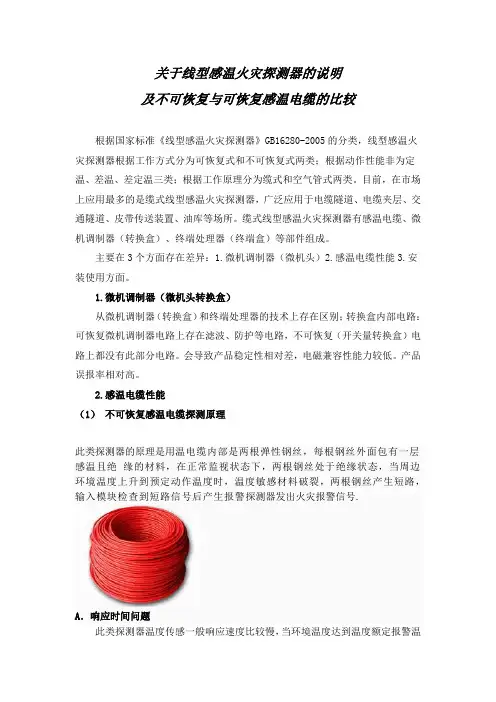

关于线型感温火灾探测器的说明
及不可恢复与可恢复感温电缆的比较
根据国家标准《线型感温火灾探测器》GB16280-2005的分类，线型感温火灾探测器根据工作方式分为可恢复式和不可恢复式两类；根据动作性能非为定温、差温、差定温三类；根据工作原理分为缆式和空气管式两类。目前，在市场上应用最多的是缆式线型感温火灾探测器，广泛应用于电缆隧道、电缆夹层、交通隧道、皮带传送装置、油库等场所。缆式线型感温火灾探测器有感温电缆、微机调制器（转换盒）、终端处理器（终端盒）等部件组成。
主要在3个方面存在差异：1.微机调制器（微机头）2.感温电缆性能3.安装使用方面。
1.微机调制器（微机头转换盒）
从微机调制器（转换盒）和终端处理器的技术上存在区别；转换盒内部电路：可恢复微机调制器电路上存在滤波、防护等电路，不可恢复（开关量转换盒）电路上都没有此部分电路。会导致产品稳定性相对差，电磁兼容性能力较低。产品误报率相对高。
2.感温电缆性能
（1）不可恢复感温电缆探测原理
此类探测器的原理是用温电缆内部是两根弹性钢丝，每根钢丝外面包有一层感温且绝缘的材料，在正常监视状态下，两根钢丝处于绝缘状态，当周边环境温度上升到预定动作温度时，温度敏感材料破裂，两根钢丝产生短路，输入模块检查到短路信号后产生报警探测器发出火灾报警信号.
A．响应时间问题
此类探测器温度传感一般响应速度比较慢，当环境温度达到温度额定报警温
度后，需要比较长的时间温度才能动作。响应时间比较长，如果温度开关包裹外护套构成感温电缆,感温电缆的响应时间会更长。
B．容易损毁问题
容易受挤压等外力因素而损坏,即出现以下两种情况,一旦感温电缆损坏可能影响到整条感温电缆的使用，很可能造成以下后果：
(a)由于损坏发生了短路,整条感温电缆可能报警；
(b)由于损坏发生了断路,此处的火灾可能漏报；
产品一旦磕碰或者产品误报警就必须更换新的感温电缆。否则系统瘫痪，不能正常使用。
C．抗干扰能力弱的问题
感温电缆一般应用于电缆隧道、电缆沟等存在强干扰的场所，一旦有高压串入感温电缆，将不可避免的将传感元件击穿或烧毁；另外，如果传感元件传输的信号为数字信号，使用场所存在的强干扰可能会影响信号传输，增加此类感温电缆的报警不稳定、不可靠因素。
（2）可恢复感温电缆探测原理
可恢复式缆式线型定温火灾探测器由敏感部件（感温电缆）、微机处理器（缆式系统连接模块，俗称微机头）和终端处理器组成。感温电缆是线型感温火灾探测器的温度检测元件，其导线外挤塑负温度系数热敏绝缘材料形成绝缘，相互绞合并且两两短接成为回路，能够对沿着其安装长度范围内任意一点的温度变化进行探测。微机处理器是通过检测感温电缆线芯之间的阻值变化，按照先进的模糊数学算法进行处理，对照不同环境下科学的火灾模型实施火灾监测的微电子设备，通过它可以和所有的火灾报警系统连接。
A．响应时间问题
温度传感一般响应速度比较快，当环境温度达到温度额定报警温度后，需要比较短的时间就能动作。如果温度开关包裹外护套构成感温电缆,感温电缆的响应时间不会发生变化。
B．容易损毁问题
不容易受挤压等外力因素而损坏。只要感温电缆的物理性能不被损坏，都能继续使用，产品动作后可以自动恢复伺服状态。产品维护量较低
C．抗干扰能力的问题
（1）可重复使用：感温电缆报警时，由于其感温层没有发生结构上的变化，所以报警信号解除后仍然可以重新投入使用，除非经历高温灼烧。
（2）能够更好地监测感温电缆探测回路的工作状况，提高了系统的自我保护功能，无论感温电缆连接环节的任何短路或开路，都可以自动识别并给出相应的故障信号。
（3）报警温度等级：可恢复式缆式线型定温火灾探测器报警温度等级分为70℃、85℃、105℃、138℃、180℃-380℃。
（4）模拟量探测：可恢复式缆式线型定温火灾探测器的报警信号是微机处理器根据感温电缆现场探测回路的电阻值变化适时检测处理，通过模糊数学的计算方法，类比理想火灾模型得到的，是完全符合火灾实际参数的模拟量探测，从而提高了火灾探测的可靠性。
（5）温度补偿功能：具有智能温度补偿功能，当环境温度偶然波动剧烈，超出正常范围，能提高不动作温度范围。
（6）特别能耐受环境温度变化的影响。
（7）探测器的灵敏度可随电缆受热长度增加而提高，符合火灾发生规律。
（8）具备双极报警功能，最大降低误报率。
3.安装使用方面。
不可恢复开关量产品：产品更换维修比较方便的地点，环境要求：无尘、无水、电磁干扰小的地方。如皮带廊桥。大空间工业场所。不是很重要的保护对象。可恢感温电缆：线型感温火灾探测器自推出以来，由于具有良好的环境适应性，能够近距离或贴近保护，在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作，所以被广泛地应用在仓库、货场、电缆隧道、电缆桥架、电缆夹层、电缆竖井、车辆隧道、油气输送管道、油罐、变压器、配电盘等消防探测场所。产品保养维护工作量较低。
线型感温探测器设计安装要求 线型感温探测器具有超出其它类型探测器的独特优点，是应用于高风险易燃区和多种类型的工业、商业环境中的理想选择，特别是在具有安装困难和恶劣的条件下使用时，更能体现出传统的点式火灾探测器所不具备的优越性能。 线型感温探测器应根据设置场所的情况选择适宜的类型和安装方式，它是火灾自动报警系统有效和可靠运行的基础，因此线型感温探测器在使用时，必须有专业的设计、安装和完善的管理。本文以下内容谨做参考。 1．1在设计前应做以下准备工作 （1）环境温度的变化范围 线型感温探测器具有多种温度等级，以适应正常的或周围环境产生的温度差。选择合适的温度等级的探测器可以有效的、准确的探测火灾。 （2）线型感温探测器的探测分区和使用长度 设定探测器防火分区的目的是为了迅速而准确的探测出被保护区域内发生火灾的部位，如果线型感温探测器的敷设跨越了探测分区，就无法准确的区分报警位置，甚至当一个分区的线型感温探测器出现了故障，会导致其它区域的火灾报警系统无法工作，降低了火灾报警系统的可靠性。尤其是对于设有自动灭火系统的情况，更加要求准确报出发生火灾的部位，以便启动灭火系统进行火灾扑灭。这就要求线型感温火灾探测器的一个回路不应跨越2个及以上的探测分区。 探测分区的长度可根据探测区域的重要程度、复杂程度、敷设电缆的特性确定，一般在70m～100m之间设定。 线型感温探测器的每个探测回路长度不宜大于120m。 1．2关于探测器的安装间距和保护范围 线型感温探测器敷设区域火灾发生的过程，一般是温度升高→蓄热（受热）→产生可燃气体→产生烟雾→产生明火的过程，火灾早期探测的关键在于温度升高的阶段。 一般线型感温探测器在2m范围内可以对火灾的温度变化快速反应，即线型感温探测器的保护宽度为电缆周围±2m，如超出此范围，线型感温探测器对火灾温度的反应相对变慢，因此设计时应考虑线型感温探测器的保护范围。 另外，如果感温电缆的安装间距过大，也不能快速有效的探测中间区域，因此建议两根感温电缆之间的安装间距不应超过5m，如增大感温电缆的安装间距，必须充分考虑由此带来的不安全因素。 1．3线型感温探测器安装的基本原则 （1）线型感温探测器是一种感温火灾探测器，探测器必须以连续方式安装，不能抽头或分支，必须符合国家规范。
编号：LD-FJ/Y-177-02 SS1 JTY-GM-LD3000EN/A 点型光电感烟火灾探测器（工业级） 安装使用说明书 共 7 页 编制：日期：审核：日期：批准：日期： 版号 V1.0 初稿 信息 更改人 日期 JTY-GM-LD3000EN/A点型光电感烟火灾探测器（工业级） 安装使用说明书 目录 第一章概述............................................................................................................................................ ...................... 2 第二章技术特性............................................................................................................................................ .............. 2 第三章结构特性与工作原理....................................................................................................................................... 3 第四章安装与调
试............................................................................................................................................ .......... 4 第五章使用与操作............................................................................................................................................ .......... 6 第六章故障分析与排除............................................................................................................................................ .. 6 第七章注意事项............................................................................................................................................ .............. 7 第八章售后服务............................................................................................................................................ .............. 7 附页：获得欧标认证的相关说明 (8) 第一章概述 1.1 产品特点 点型光电感烟火灾探测器（工业级），型号为JTY-GM-LD3000EN/A，是依据国标GB4715-2005及市场需求而设计开发的。LD3000EN/A是采用内置单片机，具有现场参数采集的能力，并能时时处理，同时向控制器传递正常火警信号，并可向控制器上报现场烟浓度的曲线图。指示灯指示探测器工作状态，探测器正常监测时，指示灯为间隔20秒闪烁指示，发现火情后，指示灯为常亮，直到接收到控制器的复位信号为止。每个LD3000EN/A占用控制器一个节点地址，采用电子编码方式编码，操作方便；抗干扰能力强，可靠性高；结构设计无污染，抗潮湿； LD3000EN/A广泛应用于工业及民用建筑。配接LD10EN 底座与我公司生产的 LD128E 系列、LD128EN 系列控制器配合使用。经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照GB4715-2005《点型感烟火灾探测器》、GB/T19001-2008《质量管理体系要求》检验和审核，符合认证要求，取得消防产品３Ｃ认证。通过了英国BRE 认证机构的认证，获得了LPCB 及CE 认证证书（相关说明参见附页内容）。

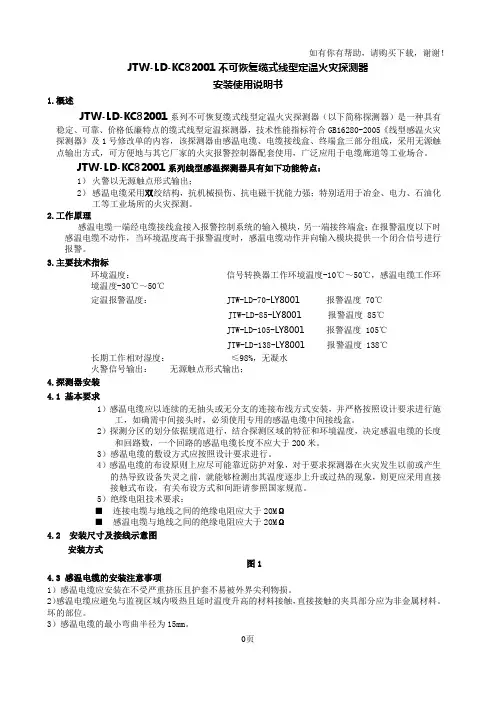

JTW-LD-KC82001不可恢复缆式线型定温火灾探测器 安装使用说明书 1.概述 JTW-LD-KC82001系列不可恢复缆式线型定温火灾探测器（以下简称探测器）是一种具有稳定、可靠、价格低廉特点的缆式线型定温探测器，技术性能指标符合GB16280-2005《线型感温火灾探测器》及1号修改单的内容，该探测器由感温电缆、电缆接线盒、终端盒三部分组成，采用无源触点输出方式，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道等工业场合。 JTW-LD-KC82001系列线型感温探测器具有如下功能特点： 1）火警以无源触点形式输出； 2）感温电缆采用双绞结构，抗机械损伤、抗电磁干扰能力强；特别适用于冶金、电力、石油化工等工业场所的火灾探测。 2.工作原理 感温电缆一端经电缆接线盒接入报警控制系统的输入模块，另一端接终端盒；在报警温度以下时感温电缆不动作，当环境温度高于报警温度时，感温电缆动作并向输入模块提供一个闭合信号进行报警。 3.主要技术指标 环境温度：信号转换器工作环境温度-10℃～50℃，感温电缆工作环 境温度-30℃～50℃ 定温报警温度： JTW-LD-70-LY8001 报警温度 70℃ JTW-LD-85-LY8001 报警温度 85℃ JTW-LD-105-LY8001 报警温度 105℃ JTW-LD-138-LY8001 报警温度 138℃ 长期工作相对湿度：≤98%，无凝水 火警信号输出：无源触点形式输出； 4.探测器安装 4.1 基本要求 1）感温电缆应以连续的无抽头或无分支的连接布线方式安装，并严格按照设计要求进行施工，如确需中间接头时，必须使用专用的感温电缆中间接线盒。 2）探测分区的划分依据规范进行，结合探测区域的特征和环境温度，决定感温电缆的长度和回路数，一个回路的感温电缆长度不应大于200米。 3）感温电缆的敷设方式应按照设计要求进行。 4）感温电缆的布设原则上应尽可能靠近防护对象，对于要求探测器在火灾发生以前或产生的热导致设备失灵之前，就能够检测出其温度逐步上升或过热的现象，则更应采用直接 接触式布设，有关布设方式和间距请参照国家规范。 5）绝缘电阻技术要求： ■连接电缆与地线之间的绝缘电阻应大于20MΩ ■感温电缆与地线之间的绝缘电阻应大于20MΩ 4.2 安装尺寸及接线示意图 安装方式
