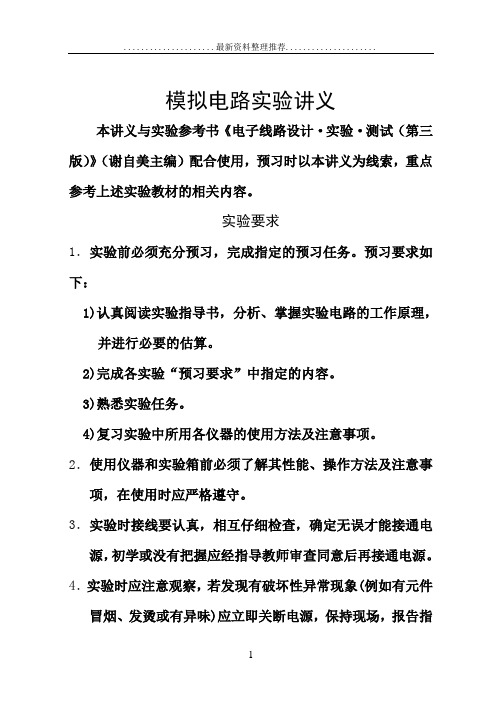

模拟电路技术基础实验讲义
一、实验目的
1、熟悉电子元器件，练习检测三极管的方法。
2、掌握放大器静态工作点的测试方法和其对放大器性能的影响。
3、学习测量放大电路Q点及交流参数Av，Ri，R。的方法。
4、学习放大器的动态性能，观察信号输出波形的变化。
二、实验仪器
1、双宗示波器
2、信号发生器
3、数字万用表
三、预习要求
1、能正确使用示波器、信号发生器及数字万用表。
2、熟练三极管特性测试及单管放大电路工作原理。
3、比较三种组态的基本性能的相同点和不同点。
四、实验内容
１、实验电路
(a)
(c)
（１）用万用表判断三极管Ｖ的极性及好坏，估测三极管的β值。
（２）分别先后按图（a）接好电路，调Rb到最大位置。
（３）仔细检查后，送出，观察有无异常现象。
２、静态调整
调整Rp使Ve＝2.2V计算并测量填表
表一
３、动态研究
（１）将信号调到f=1KHz 幅值为3mV 接Vi观察Vi和V。端波形，并比较相位，测出相位差。
（２）信号源频率不变，逐渐加大幅度，观察V。不失真时的最大值并填表。
表二放大倍数测量计算数据表
(3)保持Vi=5mv不变，放大器接负载RL，改变RL数值的情况下测量，并将计算值填表
（4）保持Vi=5mv不变，增大和减小Rp。观察V。波形变化。测量并填入表4。
注意：若失真观察不明显，可以调节Vi幅值重新观察。
4。放大器输入、输出电阻
（３）输入电阻测量
在输入端串接一个５.1K电阻。如图
测量Vs与Vi 。计算ri
（４）输出电阻测量
在输出端接入可调电阻作为负载。如图
选择合适的Rl值，使放大器输出不失真。测量有负载和空载时的r。，即可计算r0
将上述测量及计算结果填入表５中
表５
４、将电路换为图b、图c。分别重复上述实验。作记录。
５、根据图a、图b、图c、的测算结果填表
五、实验报告
１、对每一测试结果及数据表进行分析，得出基本结论，与估算值进行比较，分析误差及其原理。
２、讨论三种组态的放大电路各自的特点。
①影响放大倍数的因数
②影响r。ri的因数
③三种组态的比较
３、写出实验过程中的体会。
实验二负反馈放大电路
一、实验目的
１、研究负反馈对放大器性能的影响。
２、掌握负反馈放大器性能的测试方法。
二、实验仪器
１、双踪示波器
２、音频信号发生器
３、数字万用表
三、预习要求
１、认真阅读实验内容要求，估计待测量的变化趋势。
２、计算图１电路中设三极管的β为120，电路开环和闭环电压放大倍数。
四、实验内容
１、负反馈放大器开环和闭环放大倍数的测试。
(1)开环电路
图一
①按图接线，RF先不接入。
②输入端接入Vi=1mv 、f＝１kH的正弦（若信号太强，可以衰减）调整线路和
参数使输出不失真并且无振荡。
③按表一要求进行测量并填表一。
④根据实测计算开环放大倍数和输出电阻。
(2)闭环电路
①接通RF，按（一）的要求调整电路
②按表一要求进行测量并填表，计算Avf
③根据实测结果，比较①Avf 与１\F的差别。②Avf与Av的差别。
表一
２、负反馈对失真的改善作用的研究
(1)将图一电路开环，逐步加大Vi的幅度，使输出信号刚好出现失真。记录失真波形幅度及
输入信号幅度。
(2)将电路闭环，观察输出情况，适当增加Vi幅度，使输出幅度接近开环时失真波形幅度，
记录此时的输入波形。与开环情况比较并得出结论。
(3)若RF=3K?不变，但RF接入V1的基极，会出现什么情况，用实验测试，观察。
(4)画出并记录上述各步实验的波形图并做比较。
３、测量放大器的频率特性
(1)将图一电路先开环，选择Vi适当幅度（f=1K时不失真）使输出信号在示波器上有满幅
正弦波。
(2)保持输入信号幅度不变逐步增加频率，直到波形减小为原来的70%，此时信号频率即为
放大器fH。
(3)保持输入信号幅度不变，逐步减小频率，直到波形减小为原来的70%,此时的频率为放大
器的fL。
(4)将电路闭环，重复①～③步。测试结果填入表二
五、实验报告
１、将实验数据处理，并与理论比较，分析误差的原因。
２、根据实验内容总结负反馈对放大电路的影响。
实验三差动放大电路
一、实验目的
１、熟悉差动放大器工作原理
２、掌握差动放大器的基本测试方法
二、实验仪器
１、双踪示波器
２、数字万用表
３、信号源（低频）
三、预习要求
１、计算图１的静态工作点（设rbe＝３K β=100）及电路放大倍数。
四、实验内容及步骤
电路
１、测量静态工作点
(1)调零
将输入端短路并接地，接通直流电源，调节电位器Rp1，使双端输出电压
V。=0。
(2)测量静态工作点
测量V1 V2 V3各极对地电压填入表一中
２、测量差模电压放大倍数
在输入端加入直流电压信号Vid=±0.1v按表二要求测量并记录，电测量数据算出单端和双端输出的电压放大倍数。注意先调好DC信号的out１和out2。使其分别为+0.1v和-0.1v，再接入Vi1和Vi2。
３、测量共模电压放大倍数
将输入端b1, b2短接，接到信号源的输入端，信号源另一端接地，DC信号分先后接out1和out2，分别测量并填入表二中，由测量数据算出单端和双端输出的电压放大倍数。进一步算出共模抑制比CMRR=|Ad/Ac|
表二
４、在实验上组成单端输入的差放电路进行下列实验
(1)在图１中将b2接地，组成单端输入差动放大器，从b1端输入直流信号Vi=±0.1v，测量
单端及双端输出，填表三，记录电压值。计算单端输入时的单端及双端输出的电压放大
倍数。并与双端输入时的单端及双端差模电压放大倍数进行比较。
(2)从b1端加入正弦交流信号Vi=0.05v，f=1000Hz分别测量，记录单端及双端输出电压，
填入表三中，并计算单端及双端的差模放大倍。（注意：输入交流信号时日，用示波器监
视Vc1，Vc2都不失真为止）。
五、实验报告
１、根据实验数据，计算静态工作点，与预习计算比较。
２、整理实验数据，计算各种接法的Ad并也理论值比较，分析误差原因。
３、计算Ac和CMRR。
４、总结差动放大电路的性能及特点。
实验四集成运算放大器的基本应用
一、实验目的
１、掌握用集成运算放大器组成比例，求和电路、微分、积分电路的特点及性能。
２、学会上述电路的测试和分析方法。
二、实验仪器
１、数字万用表
２、示波器（双踪）
３、信号发生器
三、预习要求
１、计算表一中的V。和AF
２、估算表三中的理论值
３、计算表六中的V。值
４、计算表七中的V。的值
５、分析图六电路，若输入正弦波，V。与Vi相位差是多少？当输入信号为100Hz，有效值为２v时，V。=？
６、分析图七电路，若输入方波。V。与Vi相位差多少？当输入信号为160Hz，幅度为1v 时，输出V。=？
７、拟定实验步骤，做好记录表格。
四、实验内容
１、电压跟随器
实验电路如图所示
按表一内容进行实验并测量记录
并分析Vi带负载能力的变化。
２、反相比例放大器
实验电路如图二
图二
(1)按表二内容实验并测量记录
表二
(2)按表三的要求实验并测量记录
(3)测量图二，电路的上限截止频率fH
３、同相比例放大器
电路如图三所示
图三
(1)再按表二、表三重新测试。填表为表四、表五。
(2)测出电路的上限截止频率。
(3)比较同相与反相比例放大器的相同点和不同点。４、反相求和放大电路
实验电路如图四所示
图四
按表六内容进行实验测
５、双端输入求和放大电路
实验电路如图五所示
图五
按表七要求进行实验并测量记录
６、积分电路
实验电路如图六
图六积分电路
(2)取Vi＝－１v,断开开关K，用示波器观察V。变化
(3)测量饱和输出电压及有效积分时间
(4)把图六中的积分电容该为0.1M，断开K，Vi分别输入100Hz幅值为２V的方波和正弦
信号，观察Vi和V。大小及相位关系，并记录波形
(5)改变图六中输入信号的频率，观察Vi和V。的相位幅值关系
７、微分电路
实验电路如图七
图七：微分电路
(1)输入正弦波信号f=160Hz有效值为1v。用示波器观察Vi和V。波形，并测量输出电
压。
(2)改变正弦波频率(20Hz～400Hz)，观察Vi 和V。的相位，幅值变化情况并记录
(3)输入方波f=200Hz,V=±5v,用示波器观察V。波形，按上述步骤重复实验
８、积分—微分电路
电路如图八所示
图八：微分—积分电路
(1)在Vi输入f=200Hz，V=±6v的方波信号，用示波器观察Vi 、V１和V。的波形
并记录
(2)将f改为500Hz重复上述实验
五、实验报告
１、总结集成运算基本应用电路的特点及性能。
２、分析理论估算分析与实验结果误差的原因。
实验五非正弦波发生器及波形变换电路
一、实验目的
１、掌握波形发生器电路的特点和分析方法
２、熟悉波形变换方法及了解误差原因
二、实验仪器
１、双踪示波器Vp-5220A-1 20MHz
２、数字万用表
三、预习要求
１、定性画出图一、图二的输出波形。
２、输出波形的频率如何计算，怎样调节。
３、在图一中怎样得到方波，图二中怎样得到三角波。
４、在图三所示的波形变换电路对工作频率有何显示？
四、实验内容
１、矩形波发生电路
电路如图一
图一
①观察并测电路的振荡频率、幅值及占空比
②调节Rp1观察输出波形的变化。
③调整Rp2观察输出波形的变化。
２、波发生电路
电路如图二所示
图二
①观察并测电路的振荡频率、幅值。
②想法改变输出信号的频率，测出最大变化范围。
３、波形变换电路
在图示中，调整Rp1，使输出波形为方波，再在其输出端接上图三所示电路
图三
(1)方波输入信号f=500Hz,V=±4v。用示波器观察并记录V。的波形。
(2)改变Vi的频率，观察V。的失真情况，如何调整恢复。
(3)改变Vi的幅度，观察三角波的变化。
五、实验报告
１、画出各实验的波形图
２、总结各电路的特点
实验六有源滤波器
一、实验目的
１、熟悉有源滤波器构成及其特性
２、学会测量有源滤波器幅频特性
二、仪器及设备
１、示波器
２、信号发生器
三、预习要求
１、预习教材有关滤波器内容
２、分析图一、图二、图三所示电路，写出它们的增益特性表达式
３、计算图一、图二电路的截止频率，图三的中心频率
４、画出三个电路的幅频特性曲线
５、设计报告要求的电路，准备用实验测试验证
四、实验内容
１、低通滤波器
实验电路如图一所示
图一
按表一内容测量并记录填表
注意：改变信号频率时，一定要保持Vi不变。
２、高通滤波器
实验电路如图二所示
图二
按表二内容测量并记录填表
３、带通滤波器
实验电路如图三所示
图三
(1)实测电路中心频率
(2)以实测中心频率为中心，测出电路幅频特性
五、实验报告
１、整理数据，画出各电路的Bode图，与理论计算绘制的曲线比较，分析误差原因。
２、试设计一中心频率为300Hz，带宽为200Hz的带通滤波器，并搭接电路，测试验证。
实验七集成电路RC正弦波振荡器
一、实验目的
１、掌握桥式RC正弦波振荡器的电路构成原理。
２、熟悉正弦波振荡器的调整、测试方法。
３、观察RC参数对振荡频率的影响，学习震荡频率的测定方法。
二、实验仪器
１、双踪示波器
２、低频信号发生器
３、频率计
三、预习要求
１、复习RC桥式振荡器的工作原理。
２、图一所示电路中，调节R1起什么作用，两个二极管起什么作用？
四、实验内容
１、按图一所示电路接线
２、用示波器观察输出波形
图一
３、按表一内容测试数据
４、调整Rp观察波形的变化。
５、解出两只二极管，再调整Rp，观察波形变化，分析出现现象的原因，及二极管的作用。
图一所示电路中，改变振荡频率时为保持其振荡条件不被破坏，必须使两个电阻或两个电容同步调节，使工艺增加了难度，采用图二所示电路，就可以只调一个电阻，即可调频，又可以保持振荡条件。
图二
①按图二，接好电路。
②调节RP2，使电路起振，输出电压幅度浮动
③调整RP1，记录输出电压V0的频率变化范围，同时观察波变化情况。
四、实验报告
１、根据实验数据、分析、比较两电路的优缺点。
２、分析理论计算填写实验值误差的原因。
３、分析反馈电位器及二极管的作用，用实验数据加以说明。
实验八LC振荡器及选频放大器
五、实验目的
１、研究LC正弦波振荡器特性。
２、LC选频放大器幅度特性。
六、实验仪器
１、正弦波信号发生器
２、示波器
３、频率计
七、预习要求
１、LC电路三点式振荡条件及频率计算方法，计算图一所示电路中当电容C分别为0.047M和
0.01M时的振荡频率。
２、LC选频放大器的幅频特性分析方法
八、实验内容及步骤
１、测试图一所示电路的幅频特性曲线。
①按图一所示电路接线，先选电容C为0.01M.
②调Rp1，设晶体管V的集电极电压为６V（此时Rp2=0）
图一
③调整信号源幅度和频率，使f=16KH，Vi=10V p-p，用示波器监视输出波形，调２Rp使失真最
小，输出幅度最大，测量此时幅度，计算A n。
④微调信号源，频率（幅度不变）使V out最大，并记录此时的f及输出信号幅值。
⑤改变信号源频，测量输出幅度填表。
(4)将电容C改接为0.047u,重复上述实验步骤
２、LC振荡器的研究
将图一中的信号源关将
当C=0.01u时，断开R2
在不接通B、C两点的情况下，令Rp2=0。调Rp1，使V的集电极电压为６V。
（１）振荡频率
①接通B、C两点，用示波器观察A点波形，调整Rp2使波形不明显失真，测量此时振荡频率。并与前面实验的选频放大器振荡频率比较。
②将C改为０.047u，重复上述步骤。
（２）振荡幅度条件
①在上述形成稳定振荡的基础上，测量Vb,Vc,Va，求出Av*F值，验证Au*F是否等于１。
②调Rp2，加大负反馈，观察振荡器是否会停振。
③在恢复振荡的情况下，在A点分别接入20K、15K负载电阻，观察输出波形的变化。
３、影响输出波形的因素。
（１）在输出波形不失真的情况下，调Rp2，使Rp2→0，即减小负反馈，观察振荡波形的变化。（２）调Rp1，使波形在不失真的情况下，调2Rp观察振荡波形变化。
五、实习报告
１、由实验内容１测试的数据，作出选频放大器的│Au│—f曲线。
２、记录实验内容二的各步实验现象，并解释原因。
３、总结负反馈对震荡幅度和波形的影响。
４、分析静态工作点对振荡条件和波形的影响。
实验九功率放大器
一、实验目的
１、熟悉功率放大电路的特点。
２、掌握集成功率放大器的主要性能及测量方法。
二、实验仪器
１、示波器
２、信号发生器
３、万用表
三、预习要求
１、分析图一所示电路中各三极管工作状态及交越失真情况。
２、电路一中若不加输入信号。V2、V3管的功耗是多少？
３、电阻R4、R5的作用是什么？有什么特殊要求？
４、复习集成功放工作原理，若电路图二中V cc=12V、R L=8?，估算该电路的P cm、Pv值。
５、根据实验内容自拟实验步骤及记录表格。
四、实验内容
（一）互补对称功率放大器
实验低那路如图一所示
图一
１、调整直流工作点，使点电压为0.5V cc。
２、测量最大不失真输出功率与效率。
３、改变电源电压（12V→6V），测量并比较输出功率和效率。
４、比较放大器在带5.1K和8?负载时的功耗和效率。
５、去掉R6，短接两个二极管，观察输出波形，并记录。
（二）集成功率放大器
实验电路如图二
图二
１、不加信号时，测静态工作电流。
２、在输入端接１KHz信号，用示波器观察输出波形，逐渐增加输入电压幅度，直至出现失真为止，记录此时输入电压，输出电压幅值，并记录波形。
３、去掉10u电容，C2、C3重复上述实验。
４、改变电源电压（送5V、3V）重复上述实验。
五、实验报告
１、根据实验测量值，计算各种情况下P OM、Pv及η。
２、作出电源电压与输出电压，输出功率的关系曲线。
实验十整流滤波及稳压电路
一、实验目的
１、熟悉单相半波桥式整流电路。
２、观察了解电容滤波作用及波形电压变化。
３、了解并联、串联稳压电路工作原理及特点。
二、实验仪器
１、示波器（双踪）Vp-5220A-1 20MHz
２、晶体管毫伏表DA-16
３、支流毫安表
４、数字万用表D1-9233
三、预习要求
１、计算图一、图二所示电路的输出电压。
２、计算图三加滤波电容后的输出电压。
３、分析图四的稳压范围。
４、分析图五中各三极管的Q点（设：各管的β＝100，Rp处于中间）及电阻R2和发光二极管(E1) 的作用。
四、实验内容
（一）整流电路
１、半波整流电路
如图一所示
图一
按表一内容进行实验
２、桥式整流电路
图二
按表二内容进行实验
表二
（二）电容滤波电路
实验电路如图三所示
图三
按表三进行实验
(三)稳压电路
１、并联稳压电路
实验电路如图四所示
图四
按表四进行实验
计算稳压系数
２、串联稳压电路
实验电路如图五
图五
⑴静态调试
①按电路接线
②负载R L开路负载。
③将输入电源调到9V，接到Vi端，再调相位器Rp，使V0=6v,测量各三极管的Q点，填表五
④调Rp，观察输出电压V0的变化情况，填表六
Vi V0min V0max
9v
(2)动态测量
①测量电源稳压特性
空载调整电源电位器，按表七进行实验
②测量稳压电源内阻r0
按表八进行实验
③测试输出的信波电压
将图五的电压输入端Vi接到图三的输出端，调整负载电阻，使I L=100mA不变，用示波器观察稳压电源输入输出的交流分量。记录其波形。用晶体管毫伏表测量交流分量的大小，再计算其信波系数。（３）输出保护
①在电源输出端接负载R L同时串接电流表，并用电压表监视输出电压，逐渐减小R L值，直到短路。LED发光二极管逐渐变亮，记录此时的电压，电流值。（注意维持时间应短，不超过５秒）
②逐渐加大R L值，观察记录输出电压，电流值。
五、实验报告
１、对测试数据进行处理，与理论值比较，分析误差原因。
２、思考题
（１）调整图五中电位器R p时，各三极管的静态工作点如何变化？
（２）图五中那只三极管消耗的功率最大？估算它为多少？
（３）如何改变电源保护值？
（４）电压内阻为什么有时是负值？
实验一常用电子仪器的使用 一、实验目的 1?熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使 用方法。 2?学习使用低频信号发生器和频率计。 3?初步掌握用示波器观察波形和测量波形参数的方法。 二、实验原理 在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。 实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图 1 —1所示。接线时应注意，为防止外 界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。 交流奄伏表直流稳压电源 图1—1模拟电子电路中常用电子仪器布局图 1.低频信号发生器 低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20V（峰-峰值）。 通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。低频信号发生器的输出信号频率可以通过频率分档开关进行调节。 低频信号发生器作为信号源，它的输出端不允许短路。 2.交流毫伏表 交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。 3.示波器 示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。 双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。 本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值u m、周期T （或频率f） 和初相；脉冲信号的波形参数是幅值4、周期T和脉宽T P。幅值U、峰峰值U P-P和有效值都可表示正弦量 U m、 1 的大小，但用示波器测U P-P较方便（用万用表交流电压档测得的是正弦量的有效值U斗）。由于频率f=丄, V2 T 所以测出周期T,即可算得频率。矩形脉冲电压，可用周期T,脉宽T P和幅值Un三个参数来描述。T P与T 之比称为占空比。 三、实验内容和步骤 1 .检查示波器
北方民族大学 Beifang University of Nationalities 《模拟电子技术实验》课程指导书 北方民族大学教务处
北方民族大学 《模拟电子技术实验》课程指导书 编著杨艺丁黎明 校审杨艺 北方民族大学教务处 二〇一二年三月
《模拟电子技术实验》课程是工科类大学二年级学生必修的一门实践类课程。实验主要设备包括模拟电子技术实验箱、信号发生器、示波器、数字万用表、交流毫伏表和直流电源等。 课程教学要求是：通过该课程，学生学会正确使用常用的电子仪器，掌握三极管放大电路分析和设计方法，掌握集成运放的使用及运算放大电路各项性能的测量，学会查找并排除实验故障，初步培养学生实际工程设计能力，学会仿真软件的使用，掌握工程设计的概念和步骤，为以后学习和工作打下坚实的实践基础。 《模拟电子技术实验》课程内容包括基础验证性实验，设计性实验和综合设计实践三大部分。 基础验证性实验主要包括仪器设备的使用、双极性三极管电路的分析、负反馈放大电路的测量等内容。主要培养学生分析电路的能力，掌握电路基本参数的测量方法。 设计性实验主要包括运算电路的实现等内容。主要要求学生掌握基本电路的设计能力。 综合设计实践主要包括项目的选题、开题、实施和验收等过程，要求学生能够掌握电子产品开发的整个过程，提高学生的设计、制作、调试电路的能力。 实验要求大家认真做好课前预习，积极查找相关技术资料，如实记录实验数据，独立写出严谨、有理论分析、实事求是、文理通顺、字迹端正的实验报告。 本书前八个实验项目由杨艺老师编写，实验九由丁黎明老师编写。全书由丁黎明老师提出课程计划，由杨艺老师进行校对和排版。参与本书课程计划制订的还有电工电子课程组的全体老师。 2012年3月1日
数字电子技术实验 简要讲义 适用专业：电气专业 编写人：于云华、何进 中国石油大学胜利学院机械与控制工程学院 2015.3
目录 实验一：基本仪器熟悉使用和基本逻辑门电路功能测试 (3) 实验二：小规模组合逻辑电路设计 (4) 实验三：中规模组合逻辑电路设计 (5) 实验四：触发器的功能测试及其应用 (7) 实验五：计数器的功能测试及其应用 (8) 实验六：计数、译码与显示综合电路的设计 (9)
实验一：基本仪器熟悉使用和常用门电路逻辑功能测试 (建议实验学时：2学时) 一、实验目的： 1、熟悉实验仪器与设备，学会识别常用数字集成芯片的引脚分配； 2、掌握门电路的逻辑功能测试方法； 3、掌握简单组合逻辑电路的设计。 二、实验内容： 1、测试常用数字集成逻辑芯片的逻辑功能：74LS00，74LS02，74LS04，74LS08，74LS20，74LS32，74LS86等（预习时查出每个芯片的逻辑功能、内部结构以及管脚分配）。 2、采用两输入端与非门74LS00实现以下逻辑功能： ① F=ABC ② F=ABC③ F=A+B ④ F=A B+A B 三、实验步骤：（学生根据自己实验情况简要总结步骤和内容）主要包括： 1、实验电路设计原理图；如：实现F=A+B的电路原理图： 2、实验真值表； 3、实验测试结果记录。如： 输入输出 A B F3 00灭
四、实验总结： （学生根据自己实验情况，简要总结实验中遇到的问题及其解决办法）注：本实验室提供的数字集成芯片有： 74LS00, 74LS02,74LS04,74LS08,74LS20,74LS32,74LS74，74LS90,74LS112， 74LS138，74LS153, 74LS161 实验二：小规模组合逻辑电路设计 (建议实验学时：3学时) 一、实验目的： 1、学习使用基本门电路设计、实现小规模组合逻辑电路。 2、学会测试、调试小规模组合逻辑电路的输入、输出逻辑关系。 二、实验内容： 1、用最少的门电路设计三输入变量的奇偶校验电路：当三个输入端有奇数个1时，输出为高，否则为低。（预习时画出电路原理图，注明所用芯片型号） 2、用最少的门电路实现1位二进制全加器电路。（预习时画出电路原理图，注明所用芯片型号） 3、用门电路实现“判断输入者与受血者的血型符合规定的电路”，测试其功能。要求如下：人类由四种基本血型：A、B、AB、O 型。输血者与受血者的血型必须符合下述原则： O型血可以输给任意血型的人，但O型血的人只能接受O型血； AB型血只能输给AB型血的人，但AB血型的人能够接受所有血型的血； A 型血能给A型与AB型血的人；但A型血的人能够接受A型与O型血； B型血能给B型与AB型血的人，而B型血的人能够接受B型与O型血。 试设计一个检验输血者与受血者血型是否符合上述规定的逻辑电路，如果符合规定电路，输出高电平（提示：电路只需要四个输入端，它们组成一组二进制数码，每组数码代表一对输血与受血的血型对）。 约定“00”代表“O”型 “01”代表“A”型 “10”代表“B”型 “11”代表“AB”型（预习时画出电路原理图，注明所用芯片型号） 三、实验步骤：（学生根据自己实验情况简要总结步骤和内容），与实验一说明类似。
目录 实验一整流、滤波、稳压电路 (1) 实验二单级交流放大器（一） (5) 实验三单级交流放大器（二） (7) 实验四两级阻容耦合放大电路 (9) 实验五负反馈放大电路 (11) 实验六射极输出器的测试 (14) 实验七 OCL功率放大电路 (16) 实验八差动放大器 (18) 实验九运算放大器的基本运算电路（一） (20) 实验十集成运算放大器的基本运算电路（二） (22) 实验十一比较器、方波—三角波发生器 (24) 实验十二集成555电路的应用实验 (26) 实验十三 RC正弦波振荡器 (30) 实验十四集成功率放大器 (32) 实验十五函数信号发生器（综合性实验） (34) 实验十六积分与微分电路（设计性实验） (36) 实验十七有源滤波器（设计性实验） (38) 实验十八电压/频率转换电路（设计性实验） (40) 实验十九电流/电压转换电路（设计性实验） (41)
实验一整流、滤波、稳压电路 一、实验目的 1、比较半波整流与桥式整流的特点。 2、了解稳压电路的组成和稳压作用。 3、熟悉集成三端可调稳压器的使用。 二、实验设备 1、实验箱（台） 2、示波器 3、数字万用表 三、预习要求 1、二极管半波整流和全波整流的工作原理及整流输出波形。 2、整流电路分别接电容、稳压管及稳压电路时的工作原理及输出波形。 3、熟悉三端集成稳压器的工作原理。 四、实验内容与步骤 首先校准示波器。 1、半波整流与桥式整流： ●分别按图1-1和图1-2接线。 ●在输入端接入交流14V电压，调节使I O=50mA时,用数字万用表测出V O，同时用 示波器的DC档观察输出波形记入表1-1中。 图1-1
实验2 单管放大电路 1.1 实验目的 (1) 熟悉电子元件和模拟电路实验箱。 (2) 掌握放大器静态工作点的调试方法及其对放大器性能的影响。 (3) 学习测量放大器Q点，A v，r i，r o的方法，了解共射极电路的特性。 (4) 学习放大器的动态性能。 1.2 实验仪器与设备 示波器，信号发生器，交流毫伏表，数字万用表，模拟/数字电路实验箱。 1.3 预习要求 (1) 熟悉分压式偏置放大器的工作原理，了解元器件参数对放大器性能的影响。 (2) 熟悉放大器的动态及静态测量方法。 1.4 实验内容与步骤 （一）、连接直流电路，测量静态工作点 1．连接直流电路 (1)用万用表判断实验元件（三极管、电解电容、电阻、电位器）及实验所用导线的好坏。 (2) 连接分压式偏置放大器的直流通路，电路如图1-1所示，将R W的阻值调到最大100K。 图1-1 分压式偏置单管放大器的直流通路
（3）调节直流稳压电源电压输出调节旋钮，使其输出+12V(方法：用万用表直流电压档监测直流稳压电源输出端口，调节旋钮使万用表显示＋12 V) 2．调节静态工作点 接通稳压电源（方法：用红色导线连接直流稳压电源的正极与R W R C的公共点，用黑色导线连接直流稳压电源的负极与R B2 R E的公共点），调节R W使U CE=1/2 U CC，V BE=0.7V 测量晶体管各极对地电压U B、U C和U E，将测量结果和计算所得结果填入表1-1中。 U CE =U C-U E U BE =U B-U E I C = I E= U E /R E 表1-1 静态工作点实验数据 （二）、连接完整电路，测量动态参数 1.连接完整电路 图1-2 分压式偏置单管放大器原理图 注意：电解电容的极性。 3．电压放大倍数的测量 （1）接通函数信号发生器电源，调节函数信号发生器的频率调节旋钮和幅度调节旋钮，使函数信号发生器输出频率 f =1 kHz ，输出电压U S=10 mV （有效值）的交流信号（若输出不能达到10 mV，可调节输出衰减旋钮20～60 dB和幅度调节旋钮即可）。 注意：信号发生器输出交流信号的频率通过数码管显示即可读出来，输出交流信号的幅度必须使用晶体管毫伏表检测方可读出电压有效值。 （2）将信号发生器、示波器、晶体管毫伏表按图1-3接入。信号发生器的正极、示波
数字电路实验讲义 课题：实验一门电路逻辑功能及测试课型：验证性实验 教学目标：熟悉门电路逻辑功能，熟悉数字电路实验箱及示波器使用方法 重点：熟悉门电路逻辑功能。 难点：用与非门组成其它门电路 教学手段、方法：演示及讲授 实验仪器： 1、示波器； 2、实验用元器件 74LS00 二输入端四与非门 2 片 74LS20 四输入端双与非门 1 片 74LS86 二输入端四异或门 1 片 74LS04 六反相器 1 片 实验内容： 1、测试门电路逻辑功能 （1）选用双四输入与非门74LS20 一只，插入面包板（注意集成电路应摆正放平），按图1.1接线，输入端接S1～S4(实验箱左下角的逻辑电平开关的输出插口)，输出端接实验箱上方的LED 电平指示二极管输入插口D1～D8 中的任意一个。 （2）将逻辑电平开关按表1.1 状态转换，测出输出逻辑状态值及电压值填表。
2、逻辑电路的逻辑关系 （1）用74LS00 双输入四与非门电路，按图1.2、图1.3 接线，将输入输出逻辑关系分别填入表1.2，表1.3 中。 （2）写出两个电路的逻辑表达式。 3、利用与非门控制输出 用一片74LS00 按图1.4 接线。S 分别接高、低电平开关，用示波器观察S 对输出脉冲的控制作用。 4、用与非门组成其它门电路并测试验证。
（1）组成或非门：
用一片二输入端四与非门组成或非门B = =，画出电路图，测试并填 + Y? A B A 表1.4。 （2）组成异或门： ①将异或门表达式转化为与非门表达式； ②画出逻辑电路图； ③测试并填表1.5。 5、异或门逻辑功能测试 （1）选二输入四异或门电路74LS86，按图1.5 接线，输入端1、2、4、5 接电平开关输出插口，输出端A、B、Y 接电平显示发光二极管。 （2）将电平开关按表1.6 的状态转换，将结果填入表中。
姓名_____________________班级_____________________学号_____________________ 日期_____________节次______________成绩__________教师签字__________________ 哈尔滨工业大学模拟电路自主设计实验 实验名称：运算放大器在限幅电路中的应用 一、实验目的 1、深入了解运算放大器的放大作用和深度负反馈； 2、灵活运用运算放大器的多种应用； 二、总体技术路线 2.1 当输入信号电压进入某一范围内，其输出信号的电压不再跟随输入信号电压的变化。 串联限幅电路：当输入电压U i <0或U i为数值较小的正电压时，D1截止，运算放大器的输出电压U0=0；仅当输入电压U i>0且U i为数值大于或等于某一个的正电压U th时，D1才正偏导通，电路有输出，且U0跟随输入信号U i变化。 并联限幅电路：当输入信号U i较小时，输出电压U0也较小，D1和D2没有击穿，U0跟随输入信号U i变化而变化，传输系数为：A uf=-R1 /R2；当U i幅值增大，使U0的幅值增大，并使D1和D2击穿，输出U0的幅度保持+(U z+U D)值不变，电路进入限幅工作状态。 2.2绝对值电路 当输入电压U i>0,则运算放大器的输出电压U1，D1导通，D2截止，输出电压U0 =0；当输入电压U i <0，则运算放大器的输出电压U1 >0，D2导通，D1截止，输出电压U0 =-R1 U i/R2。并通过反向放大器将整流信号放大两倍，再增加一个同相加法器，让输入信号的另一极性电
压不经整流，而直接送到加法器，与来自整流电路的输出电压相加，便构成了绝对值电路。 三、实验电路图 1、串联限幅电路： 2、并联限幅电路：
实验一 基尔霍夫定律的验证 基尔霍夫定律是电路的基本定律，它适用于任何集总参数电路。任意一个集总参数电路中各支路电流以及每个元件两端的电压都应该能够满足基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)。 2.1.1 基尔霍夫定律的基本原理 1. 基尔霍夫电流定律 基尔霍夫电流定律描述电路中各电流的约束关系，又称为节点电流定律。基尔霍夫电流定律（KCL ）指出：在集总参数电路中，任意时刻，对任意结点流出（或流入）该结点电流的代数和等于零，即： ∑==m k t i 1 0)(，或∑∑出 入 ＝i i (2.1.1) 基尔霍夫电流定律（KCL ）不仅适用于 电路节点，还可以推广运用于电路中包围多 个结点的任一闭合面。例如，如图2.1.1所示， 封闭面所包围的局部电路，有3条支路与电路 的其他部分相连接，其电流分别为I 1、I 2、I 3， 依基尔霍夫电流定律（KCL ）有：I 3= I 1+ I 2。 图2.1.1 基尔霍夫电流定律的推广 2. 基尔霍夫电压定律 基尔霍夫电压定律描述了电路中元件电压的约束关系。基尔霍夫电压定律（KVL ）指出：在集总参数电路中，任意时刻，沿任意闭合路径绕行，各元件电压的代数和为零，即： ∑==m k t v 1 0)(，或∑∑升 降 ＝v v (2.1.2) 2.1.2 基尔霍夫定律仿真分析 仿真电路如图2.1.2所示。 1. 理论分析 根据基尔霍夫定律，可以列出图2.1.2所示 电路的KCL 和KVL 方程： ? ? ?=?+?=++015-18020 022121R R R R I I I I (2.1.3) 解方程得：I R 1=-6A ，I R 2=4A ，从而得到 R 1两端电压V R 1=-120V ，R 2两端电压V R 2=60V 。 图2.1.2 基尔霍夫定律仿真电路 2. 仿真步骤 (1) 依次点击Multisim 11元件工具条上的“Place Source s\Power Sources\DC_Power”放置直流电压源，“Place Sources \Signal_Current Sources\DC_Current”放置直流电流源，“Place I1 I2 I3 R1R2 R3R5 R4
姓名：赵晓磊学号：1120130376 班级：02311301 科目：模拟电子技术实验B 实验二：EDA实验 一、实验目的 1.了解EDA技术的发展、应用概述。 2. 掌握Multisim 1 3.0 软件的使用，完成对电路图的仿真测试。 二、实验电路
三、试验软件与环境 Multisim 13.0 Windows 7 (x64) 四、实验内容与步骤 1.实验内容 了解元件工具箱中常用的器件的调用、参数选择。 调用各类仿真仪表，掌握各类仿真仪表控制面板的功能。 完成实验指导书中实验四两级放大电路实验（不带负反馈）。 2.实验步骤 测量两级放大电路静态工作点，要求调整后Uc1 = 10V。 测定空载和带载两种情况下的电压放大倍数，用示波器观察输入电压和输出电压的相位关系。 测输入电阻Ri，其中Rs = 2kΩ。 测输出电阻Ro。 测量两级放大电路的通频带。 五、实验结果 1. 两级放大电路静态工作点 断开us，Ui+端对地短路
2. 空载和带载两种情况下的电压放大倍数接入us，Rs = 0 带载： 负载： 经过比较，输入电压和输出电压同相。 3. 测输入电阻Ri Rs = 2kΩ，RL = ∞ Ui = 1.701mV
Ri = Ui/(Us-Ui)*Rs = 11.38kΩ 4. 测输出电阻Ro Rs = 0 RL = ∞，Uo’=979.3mV RL = 4.7kΩ，Uo = 716.7mV Ro = (Uo’/Uo - 1)*R = 1.72kΩ 5. 测量两级放大电路的通频带电路最大增益49.77dB 下限截止频率fL = 75.704Hz 上限截止频率fH = 54.483kHz 六、实验收获、体会与建议
模拟电路实验报告 实验题目：成绩：__________ 学生姓名：李发崇学号指导教师：陈志坚 学院名称：专业：年级： 实验时间：实验室： 一．实验目的： 1.熟悉电子器件和模拟电路试验箱； 2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影 响； 3.学习测量放大电路Q点、A V、r i、r o的方法，了解公发射极电路特 性； 4.学习放大电路的动态性能。 二、实验仪器 1．示波器 2．信号发生器 3．数字万用表 三、预习要求 1．三极管及单管放大电路工作原理： 2．放大电路的静态和动态测量方法：
四．实验内容和步骤 1．按图连接好电路： (1)用万用表判断试验箱上三极管的好坏，并注意检查电解电容 C1，C2的极性和好坏。 (2)按图连接好电路，将Rp的阻值调到最大位置。（注：接线前先 测量电源+12V，关掉电源后再连接） 2．静态测量与调试 按图接好线，调整Rp，使得Ve=1.8V，计算并填表 心得体会：
3.动态研究 (一)、按图连接好电路 (二)将信号发生器的输入信号调到f=1kHz,幅值为500mVp，接至放大电路A点。观察Vi和V o端的波形，并比较相位。 (三)信号源频率不变，逐渐加大信号源输出幅度，观察V o不失真时的最大值，并填表： 基本结论及心得： Q点至关重要，找到Q点是实验的关键， (四)、保持Vi=5mVp不变，放大器接入负载R L，在改变Rc，R L数值的情况下测量，并将计算结果填入表中：
实验总结和体会： 输出电阻和输出电阻影响放大效果，输入电阻越大，输出电阻越小，放大效果越好。 (1)、输出电阻的阻值会影响放大电路的放大效果，阻值越大，放大的倍数也越大。 (2)、连在三极管集电极的电阻越大，电压的放大倍数越大。 (五)、Vi=5mVp，增大和减小Rp，观察V o波形变化，将结果填入表中： 实验总结和心得体会： 信号失真的时候找到合适Rp是产生输出较好信号关键。 （1）Rp只有在适合的位置，才能很好的放大输入信号，如果Rp阻值太大，会使信号失真，如果Rp阻值太小，则会使输入信号不能被
实验一 常用电子仪器的使用 一、 实验目的 1．熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使 用方法。 2．学习使用低频信号发生器和频率计。 3．初步掌握用示波器观察波形和测量波形参数的方法。 二、实验原理 在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。 实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。 图1—1 模拟电子电路中常用电子仪器布局图 1． 低频信号发生器 低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20V （峰-峰值）。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。低频信号发生器的输出信号频率可以通过频率分档开关进行调节。 低频信号发生器作为信号源，它的输出端不允许短路。 2．交流毫伏表 交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。 3．示波器 示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。 双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。 本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值U m 、周期T （或频率f ）和初相；脉冲信号的波形参数是幅值U m 、周期T 和脉宽T P 。幅值U m 、峰峰值U P-P 和有效值都可表示正弦量的大小，但用示波器测U P-P 较方便(用万用表交流电压档测得的是正弦量的有效值U= 2 m U )。由于频率f= T 1 , 所以测出周期T ，即可算得频率。矩形脉冲电压，可用周期T ，脉宽T P 和幅值U m 三个参数来描述。T P 与T 之比称为占空比。 三、 实验内容和步骤
实验一共射极单管放大电路的研究 1. 实验目的 （1）学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响； （2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法； （3）熟悉常用电子仪器及模拟电路实验设备的使用。 2. 实验设备与器材 实验所用设备与器材见表1.1。 表1.1 实验4.1的设备与器材 序号名称型号与规格数量备注 1 实验台1台 2 双踪示波器0～20M 1台 3 电子毫伏表1只 4 万用表1只 5 三极管1只 6 电阻1kΩ/0.25W 1只R e 7 电阻 2.4kΩ/0.25W 2只R S、R c、R L 8 电阻20kΩ/0.25W 1只R b1、R b2 9 电阻500kΩ/0.25W 1只R b2 10 铝电解电容10μF/25V 2只C1、C2 11 铝电解电容50μF/25V 1只C e 3. 实验电路与说明 实验电路如图1.1所示，为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。安装电路时，要注意电解电容极性、直流电源正负极和信号源的极性。 图1.1 共射极单管放大器实验电路
I c/mA U ce/V u0波形失真情况管子工作状态 2.0 (5) 测量最大不失真输出电压的幅度 置R C＝2.4kΩ，R L＝2.4kΩ，调节信号发生器输出，使U s逐渐增大，用示波器观察输出信号的波形。直到输出波形刚要出现失真而没有出现失真时，停止增大U s，这时示波器所显示的正弦波电压幅度，就是放大电路的最大不失真输出电压幅度，将该值记录下来。然后继续增大U s，观察输出信号波形的失真情况。 5. 实验总结与分析 （1）用理论分析方法计算出电路的静态工作点，填入表1.2中，再与测量值进行比较，并分析误差的原因。 （2）通过电路的动态分析，计算出电路的电压放大倍数，包括不接负载时的A u、A us以及接上负载时的A u、A us。将计算结果填入表1.3中，再与测量值进行比较，并分析产生误差的原因。 （3）回答以下问题： ①放大电路所接负载电阻发生变化时，对电路的电压放大倍数有何影响？ ②怎样用测量信号电压的方法来测量放大电路的输入电阻和输出电阻？ （4）心得体会与其他。
. 实验一晶体管共射极单管放大器 一、实验目的 1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R 和R组成的分压电路，并在发射极中接有电阻R，以稳定放大器的静态工EB1B2作点。当在放大器的输入端加入输入信号u后，在放大器的输出端便可得到一i个与u相位相反，幅值被放大了的输出信号u，从而实现了电压放大。0i 图2－1 共射极单管放大器实验电路 在图2－1电路中，当流过偏置电阻R和R 的电流远大于晶体管T 的 B2B1基极电流I时（一般5～10倍），则它的静态工作点可用下式估算B教育资料．. R B1U?U CCB R?R B2B1 U?U BEB I??I EC R E
）R＋R＝UU－I（ECCCCEC电压放大倍数 RR // LCβA??V r be输入电阻 r R/// R＝R/beiB1 B2 输出电阻 R R≈CO由于电子器件性能的分散性比较大，因此在设计和制作晶 体管放大电路时， 为电路设计提供必离不开测量和调试技术。在设计前应测量所用元器件的参数，还必须测量和调试放大器的静态工作点和各要的依据，在完成设计和装配以后，因此，一个优质放大器，必定是理论设计与实验调整相结合的产物。项性能指标。除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。消除干扰放大器静态工作点的测量与调试，放大器的测量和调试一般包括：与自激振荡及放大器各项动态参数的测量与调试等。、放大器静态工作点的测量 与调试 1 静态工作点的测量1) 即将放大的情况下进行，＝u 测量放大器的静态工作点，应在输入信号0 i教育资料． . 器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I以及各电极对地的电位U、U和U。一般实验中，为了避 ECCB免断开集电极，所以采用测量电压U或U，然后算出I的方法，例如，只要 测CEC出U，即可用E UU?U CECC??II?I，由U确定I（也可根据I），算出CCC CEC RR CE同时也能算出U＝U－U，U＝U－U。EBEECBCE为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I（或U）的调整与测试。 CEC静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u的负半周将被削底，O 如图2－2(a)所示；如工作点偏低则易产生截止失真，即u的正半周被缩顶（一 O般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端 加入一定的输入电压u，检查输出电压u的大小和波形是否满足要求。如不满Oi
河海大学文天学院 电子技术实验指导书 模拟电子技术 王飞 2014.2
实验一 晶体管单管放大电路 一、实验目的 1．学习放大电路静态工作点调试方法，分析静态工作点对放大电路性能的影响。 2．学习放大电路电压放大倍数及最大不失真输出电压的测量方法。 3．测量放大电路输入、输出电阻。 4．进一步熟悉各种电子仪器的使用。 二、实验原理 图1－1为电阻分压式静态工作点稳定放大电路，它的偏置电路采用R B1 = R W1 + R 3和R B2 = R W2 + R 4组成的分压电路，并在发射级中接有电阻R E = R 6，用来稳定静态工作点。当在放大电路输入端输入信号U i 后，在放大电路输出端便可得到与U i 相位相反、被放大了的输出信号U 0，实现了电压放大。R 1和R 2组成输入信号的分压电路，其目的是防止输入信号过大，损坏三极管。 图1－1 在电路中静态工作点为： CC B B B B U R R R U 2 12 += E E E BE B E R U R U U I = -= )(E C C CC CE R R I U U +-= 动态参数： 电压放大倍数k 3.3//50==-== R R R R U U A C be L C i U γβ
其中) mA () mv (26) 1(300E be I r β++= 输入电阻：若开关合上，即R 7短接 be B B i r R R r ////21= 输出电阻：5R R r C o == 放大电路输入电阻测试方法：若输入信号源U S 经R 1 = 5.1k 与C 1串联后再接到三极管 V 1的基极，测得U S 和'i U ，即可计算出1' ' R U U U r i S i i ?-= 输出电阻可用下式计算：L R U U r )1(0 '00-= 其中' 0U 为R L 未接入时（R L = ∞）U 0之值，U 0为接入R L 时U 0之值。 1．静态工作点的测试 1）静态工作点的测量 放大电路的静态工作点是指在放大电路输入端不加输入信号U i 时，在电源电压V CC 作用下，三极管的基极电流I B ，集电极电流I C 以及集成极与发射极之间的电压U CE 等。测量静态工作点时，应使放大电路输入信号U i = 0，即将信号源输出旋钮旋至零（通常需将放大电路输入端与地短接）。然后测出I C ，或测出R E 两端电压，间接计算出I C 来，I B = I C / β, U BE , U CE 用数字式直流电压表进行测量，在测试中应注意： a) 测量电压U BE 、U CE 时，为防止引入干扰，应采用先测量B 、C 、E 对地的电位后进行计算，即： U BE = U B – U E U CE = U C – U E b) 为了测量I B 、I C 和I E ，为了方便起见，一般先直接测量出U E 后，再由计算得到： E E E C R U I I == β C B I I = 总之，为了测量静态工作点只需用直流电压表测出U C 、U B 、U E 即可推算出。 2）静态工作点的调试： 放大电路的基本任务是在不失真的前提下，对输入信号进行放大，故设置放大电路静态工作点的原则是：保证输出波形不失真并使放大电路具有较高的电压放大倍数。 改变电路参数U CC 、R C 、R B 都将引起静态工作点的变化，通常以调节上偏置电阻取得一合适的静态工作点，如图1－1中调节R W1。R B1减小将引起I C 增加，使工作点偏高，放大电路容易产生饱和失真，如图1－2－a 所示，U 0负半周被削顶。当R B1增加，则I C 减小，使工作点偏低，放大电路容易产生截止失真，如图1－2－b 所示。U 0正半周被缩顶。适当调节R b1可得到合适的静态工作点。
实验一KHD-2型数字电路实验装置的使用和 集成门电路逻辑功能的测试 一、实验目的 1．熟悉和掌握KHD-2型数字电路实验装置的使用。 2．熟悉74LS20和74LS00集成门电路的外形和管脚引线。 3．掌握与门、或门、非门、与非门、或非门和异或门逻辑功能的测试。 二、实验器材及设备 1．KHD-2数字电路实验台 2．4输入2与非门74LS20（1块） 3．2输入4与非门74LS00或CC4011（1块） 三、实验原理 （一）KHD-2型数字电路实验台 KHD-2型数字电路实验台由实验控制屏与实验桌组成。实验控制屏主要由两块单面敷铜印刷线路板与相应电源、仪器仪表等组成。控制屏由两块相同的数电实验功能板组成，其控制屏两侧均装有交流电压220V的单相三芯电源插座。每块实验功能板上均包含以下各部分内容： 1．实验板上装有一只电源总开关及一只熔断器（额定电流为1A）作为短路保护用。 2．实验板上共装有600多个高可靠的自锁紧式、防转、叠插式插座。它们与集成电路插座、镀银针管座以及其他固定器件、线路的连线已设计在印刷线路板上。板正面印有黑线条连接的器件，表示反面已装上器件并接通。 3．实验板上共装有200多根镀银长15mm的紫铜针管插座，供实验时接插小型电位器、电阻、电容、三极管及其他电子器件使用。 4．实验板上装有四路直流稳压电源（±5V、1A及两路0～18V、0.75A可调的直流稳 压电源）。实验板上标有处，是指实验时需用导线将直流电源+5V引入该处，是+5V 电源的输入插口。 5．高性能双列直插式圆集成电路插座18只（其中40P 1只、28P 1只、24P 1只、20P 1只、16P 5只、14P 6只、8P 2只、40P锁紧座1只）。 6．6位十六进制七段译码器与LED数码显示器：每一位译码器均采用可编程器件GAL 设计而成，具有十六进制全译码功能。显示器采用LED共阴极红色数码管（与译码器在反面已连接好），可显示四位BCD十六进制的全译码代号：0、1、2、3、4、5、6、7、8、9、A、B、C、D、E和F。 使用时，只要用锁紧线将+5V在没有BCD码输入时六位译码器均显示“F”。 7．四位BCD码十进制拔码开关组：每一位的显示窗指示出0~9中的任一个十进制数字，在A、B、C、D四个输出插口处输出相对应的BCD码。每按动一次“+”或“ ”键，将顺序地进行加1计数或减1计数。 若将某位拔码开关的输出口A、B、C、D连接在“2”的一位译码显示的输入端口A、B、C、D处，当接通+5V电源时，数码管将点亮显示出与拔码开关所指示一致的数字。
《模拟电子技术》 实验指导书 班级： 姓名： 学号： 指导老师： 2017年1月制
实验一电子仪器仪表的使用 一、实验目的 1、学习使用直流稳压电源，低频信号发生器，毫伏表，示波器等仪器的正确操作方法。 2、了解以上各仪器的工作范围及性能。 二、实验设备 1、低频信号发生器1台 2、毫伏表1台 3、示波器1台 4、万用表1块 三、实验原理及内容 在电子技术实验里，测试和定量分析电路的静态和动态的工作状况时，最常用的电子仪器有：示波器、低频信号发生器、直流稳压电源、晶体管毫伏表、数字式（或指针式）万用表等，如图所示 1、实验电路测量 2、仪器仪表的工作范围 3、低频信号发生器，为电路提供各种频率和幅度的输入信号； 4、毫伏表用于测量电路的输入、输出信号的有效值； 5、示波器：用来观察电路中各点的波形，以监视电路是否正常工作，同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等； 6、万用表(指针式)：用于测量电路的静态工作点和直流信号的值。 四、实验步骤 1、打开实验仪器的电源开关让仪器预热。 2、实验箱右侧有电压为12V、-12V、5V~27V等值。并用万用表合适的直流电压量程测量校对以上各电压值。测量并记录。 3、调节XD22A低频信号发生器的“频率范围”旋钮，使f=1KHz。调节“输出衰减”“输出调节”旋钮，使低频信号发生器指示电压为3V（有效值），并用毫伏表中合适的量程测量在不同“输出衰减”对应的低频信号发生器实际输出电压值。 XD22A低频信号发生器的“输出衰减”；量程以“dB”量表示。旋钮置于“0”dB时，输出电压为表头指示值，无衰减。换算过程如下： dB=20|lgA|，A为衰减倍数，如，“输出衰减”旋钮置于0dB时，A=100=1，此时表头的任何指示值都乘以1，表示输出没有衰减，输出电压为表头指示值；又如：“输出衰减”旋钮置于10dB时A=100..5=0.333倍，此时表头的任何指示值都乘以0.33，便是输出电压有效值。
参考答案--模拟电子技术实验指导书(2012)
实验一常用电子仪器的使用 一、实验目的 1．熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使用方法。 2．学习使用低频信号发生器和频率计。 3．初步掌握用示波器观察波形和测量波形参数的方法。 二、实验原理 在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。 实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1—1 模拟电子电路中常用电子仪器布局图 1．低频信号发生器 低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20V（峰-峰值）。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。低频信号发生器的输出信号频率可以通过频率分档开关进行调节。 低频信号发生器作为信号源，它的输出端不允许短路。 2．交流毫伏表 交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。 3．示波器 示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。示波器
数字电路实验讲义 目录 1 数字电路实验箱简介 2 实验一基本门电路和触发器的逻辑功能测试 3 实验二常用集成组合逻辑电路（MSI）的功能测试及应用 4 实验三常用中规模集成时序逻辑电路的功能及应用 5 实验四组合逻辑电路的设计 6 实验五时序逻辑电路的设计 7 实验六综合设计实验 8 附录功能常用芯片引脚图
数字电路实验箱简介 TPE系列数字电路实验箱是清华大学科教仪器厂的产品，该实验箱提供了数字电路实验所必需的基本条件。如电源，集成电路接线板，逻辑电平产生电路，单脉冲产生电路和逻辑电平测量显示电路，实验箱还为复杂实验提供了一些其他功能。 下面以JK触发器测试为例说明最典型的测试电路，图1为74LS112双JK触发器的测试电路。其中Sd、Rd 、J、K为电平有效的较入信号，由实验箱的逻辑电平产生电路提供。CP为边沿有效的触发信号，由单脉冲产生电路提供。Q和为电路的输出，接至逻辑电平测量显示电路，改变不同输入的组合和触发条件，记录对应的输出，即可测试该触发器的功能。 逻辑电平测量显示 图1. JK触发器测试电路
实验一 基本门电路和触发器的逻辑功能测试 一、 实验目的 1、掌握集成芯片管脚识别方法。 2、掌握门电路逻辑功能的测试方法。 3、掌握RS 触发器、JK 触发器的工作原理和功能测试方法。 二、实验设备与器件 1、数字电路实验箱 2、万用表 3、双列直插式组件 74LS00：四—2输入与非门 74LS86：四—2输入异或门 74LS112：双J-K 触发器 三、实验原理与内容 1、测试与非门的逻辑功能 74LS00为四—2输入与非门，在一个双列直插14引脚的芯片里封装了四个2输入与非门，引脚图见附录。14脚为电源端，工作时接5V,7脚为接地端，1A ，113和1Y 组成一个与非门， B A Y 111?=。剩余三个与非门类似。按图1—1连接实验电路。改变输信号，测量对应输出， 填入表1—1中，验证其逻辑功能。 测 量 显 示 逻 辑 电 平 图1—1 74LS00测试电路
《模拟电子技术》实验教学指导书课程编号：1038181007 湘潭大学 信息工程学院电工与电子技术实验中心 2007年11月30日
前言 一、实验总体目标 通过实验教学，使学生巩固和加深所学的理论知识，培养学生运用理论解决实际问题的能力。学生应掌握常用电子仪器的原理和使用方法，熟悉各种测量技术和测量方法，掌握典型的电子线路的装配、调试和基本参数的测试，逐渐学习排除实验故障，学会正确处理测量数据，分析测量结果，并在实验中培养严肃认真、一丝不苟、实事求是的工作之风。 二、适用专业年级 电子信息工程、通信工程、自动化、建筑设施智能技术等专业二年级本科学生。 三、先修课程 《高等数学》、《大学物理》、《电路分析基础》或《电路》。 网络化模拟电路实验台：36套（72组） 主要配置：数字存储示波器、DDS信号发生器、数字交流毫伏、模块化单元电路板等。 六、实验总体要求 本课程要求学生自己设计、组装各种典型的应用电路，并用常用电子仪器测试其性能指标，掌握电路调试方法，研究电路参数的作用与影响，解决实验中可能出现各种问题。 1、掌握基本实验仪器的使用，对一些主要的基本仪器如示波器、、信号发生器等应能较熟练地使用。 2、基本实验方法、实验技能的训练和培养，牢固掌握基本电路的调整和主要技术指标的测试方法，其中还要掌握电路的设计、组装等技术。 3、综合实验能力的训练和培养。 4、实验结果的处理方法和实验工作作风的培养。
七、本课程实验的重点、难点及教学方法建议 本课程实验的重点是电路的正确连接、仪表的正确使用、数据测试和分析； 本课程实验的难点是电路的设计方法和综合测试与分析。 在教学方法上，本课程实验应提前预习，使学生能够利用原理指导实验，利用实验加深对电路原理的理解，掌握分析电路、测试电路的基本方法。
