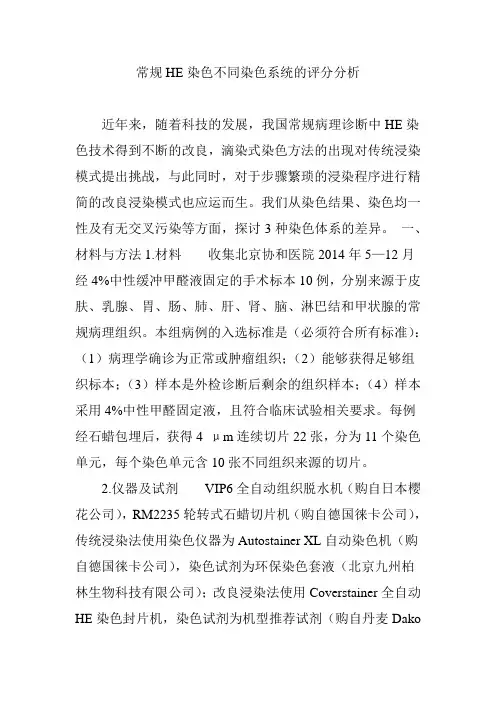

Leica RM2235 石蜡切片机
性能特点
1、0位指示的精准定位系统，X/Y轴调节精确、方便
2、结构紧凑，整机符合人体工程学设计
3、整机体现用户安全概念
4、粗进轮位置符合人体工程学设计，无疲劳操作
5、基于专利的力补偿系统，手轮极其平滑
6、手轮有两个安全锁定系统
7、精准的刀架侧向移动功能，确保刀片全长使用
8、单手操作的通用样本夹
9、通用刀架底座适配所有刀架
10、刀片刀架内置护手
11、宽大的磁力废物槽
12、一体化、易于清理的外壳
技术参数
切片厚度：1至60μm
1至10μm以1μm步进
10至20μm以2μm步进
20至60μm以5μm步进
样品臂前后推动：手动式轮转控制
样品臂前后移动：30mm
样品臂上下移动：特大70mm
样品回缩：60μm
最大样品：50mmx66mmx30mm
样品对位：8°(X,Y,Z)
机身大小（长/深/高）：413X618X305mm
机身重量（无配件）：34kg
XX医院病理科2010～2012年术中冰冻与石蜡切片诊断准确性分析 肿瘤手术中冰冻切片快速病理诊断具有十分重要的意义，它不仅是鉴别良、恶性肿瘤准确快速的方法，也是指导临床医生决定手术切除范围及制定下一步治疗方案的关键手段。比较冰冻切片快速病理诊断与石蜡切片病理诊断的符合率，分析可能导致误诊的原因。现 对我科2010年１月～2012年5月间所有冰冻切片诊断工作进行回顾性分析。 一、材料与方法 为防止制成的冰冻切片镜下组织形态发生改变，送检标本要求用干纱布包裹或置于不加任何液体的洁净容器内及时送达病理科，病理医师详细检查大体标本后取肉眼确认病变最明显区域1～2块组织，迅速置全自动恒冷切片机（英国产SHANDN ）上制作切片。切片厚4μm，经酒精固定，HE 染色，普通光镜（Olympus BX41）下观察。 二、结果
三、讨论 冰冻切片与石蜡切片诊断的符合率逐年有所提高，说明我科病理医生对冰冻切片诊断的知识面及经验都有所提高。误诊原因分析
1、科外因素： ⑴.术中标本送检时放入生理盐水或其它液体中，或用湿纱布包裹标本，或术者用水冲洗标本等，做冰冻切片时由于骤冷产生大量冰晶使组织呈空网状，使病理医师误认为是粘液或脂肪组织来源的肿瘤，被迫第二次取材。 ⑵.手术医师取材不当或取材错误，可造成冰冻切片诊断的准确率和预测值之间的差异，如滑膜肉瘤送检组织为纤维结缔组织；胰腺癌时切取正常胰腺组织送检；脑胶质瘤送检脓性坏死渗出物，从客观上导致假阴性。 ⑶.有些病变由于组织结构的特殊性，冰冻切片很难确诊，例如：①乳腺硬化性病变，包括某些类型的腺病（硬化性腺病）及放射状瘢痕。有人认为良性硬化性病变与硬癌的鉴别很困难，在冷冻切片中尤其如此。我们曾遇见过乳腺硬化性腺病的假浸润现象而诊断为乳腺癌的病例。②乳腺乳头状病变，包括导管内乳头状瘤与末梢导管的乳头状瘤病。③乳腺导管上皮增生性病变，包括不典型增生。本组有一例导管上皮增生呈“搭桥”样生长，并形成不规则的间隙，误诊为恶性。这些病变有时在石蜡切片中多处取材都可能难以确诊，不能苛求在一张切片短时间内作出确切诊断，必须等待石蜡切片最后确诊，特别是对年轻患者。 2、科内因素：
目录 一、设计要求 (2) 二、功能分解 (3) 三、运动转换 (4) 四、执行机构选择与比较 (6) 五、原动机 (10) 六、运动方案拟定 (10) 七、传动机构 (17) 八、运动示意图 (19) 九、运动循环图 (20) 十、执行机构计算 (21) 十一、参考资料 (25) 十二、小结 (26)
一、设计要求 1．设计题目 糕点切片机 2．工作原理及工艺动作过程 糕点先成型(如长方体、圆柱体等)经切片后再烘干。糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。通过两者的动作配合进行切片。改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。 3．原始数据及设计要求 1)糕点厚度。10～20 mm。 2)糕点切片长度(亦即切片的高)范围。5～80 mm。 3)切刀切片时最大作用距离(亦即切片的宽度方向)300 mm。 4)切刀工作节拍。40次／min。 5)生产阻力很小。要求选用的机构简单、轻便、运动灵活可靠。 6)电动机可选用0.55kW (或0.75 kW)、1390 r／min。 4．设计方案提示 1)切削速度较大时，切片刀口会整齐平滑，因此切刀运动方案的选择很关键，切口机构应力求简单适用、运动灵活和运动空间尺寸紧凑等。 2)直线间歇运动机构如何满足切片长度尺寸的变化要求，是需要认真考虑的。调整机构必须简单可靠，操作方便。是采用调速方案，还是采用调距离方案，或者采用其它调整方案，均应对方案进行定性的分析比较。 3)间歇运动机构必须与切刀运动机构工作协调，即全部送进运动应在切刀返回过程中完成。需要注意的是，切口有一定的长度(即高度)，输送运动必须在切刀完全脱离切口后方能开始进行，但输送机构的返回运动则可与切刀的工作行程运

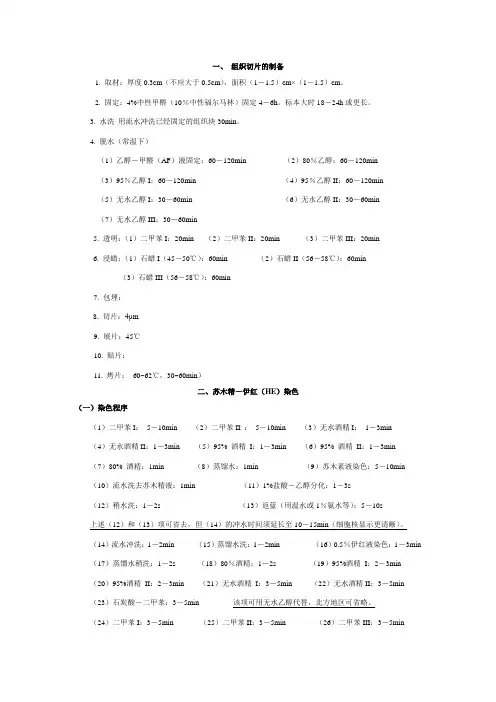

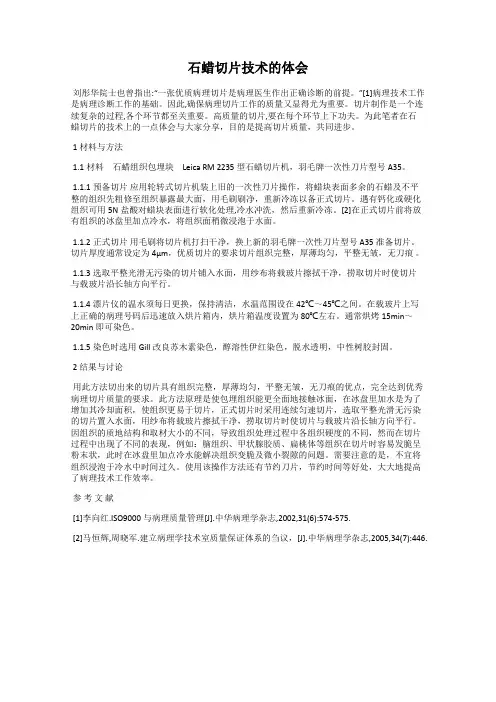

石蜡切片 1.仪器 石蜡切片机、烘箱、显微镜、染色缸、小培养皿、镊子、毛笔、吸水纸、纱布、载玻片、盖玻片等。 2. 试剂 FAA固定液(70%酒精90ml、冰醋酸5ml、福尔马林5ml)、10%番红水溶液、0.5%固绿（用95%的酒精配制）、酒精（100%、95%、80%、70%、50%）、二甲苯、蒸馏水、甘油、中性树胶等。 3.取材 幼嫩的油菜植株叶片和茎 4.方法与步骤(参照) 1．固定： FAA固定液固定48小时以上。 2．脱水： 50%酒精→70%酒精→83%酒精→95%酒精→100%酒精→100%酒精。每级2h。100%酒精中1.5h。其中70%酒精处可长期保存。 3．透明： 1/2二甲苯+1/2无水乙醇 (2h) →纯二甲苯(1.5h) →纯二甲苯(1.5h) 4．浸蜡： 将处理的材料置于1/2石蜡(固体粉末状)+1/2二甲苯中，40℃烘箱敞口过夜。 5．包埋： 先提升恒温箱的温度至60℃，换纯蜡3次，每次1-2h，用硬的电光纸、牛皮纸叠纸盒，置于45-60℃的烫板上，倒入材料，摆放好材料，把标签（正面向外置于底部），补足石蜡，倒好后轻轻的置于冷水盆中，注意底面要接触盆中凉水，待石蜡全部凝固后可取出晾干，也可在凉水盆中放置过夜。 6．切片 对包埋的材料进行修块、粘块、整修后，保证材料四周都有石蜡包围。但不可太多。切面的上、下边平行。用加热的解剖刀蘸取少许石蜡碎屑，并迅速将石蜡块四周的碎屑烫平，使石蜡块牢固地粘在台木上。检查切片机，安装切片刀、调整好刀的角度，调整石蜡块与刀口之间的角度与位置后开始切片。
7．粘片 将粘贴剂置簿玻片上，再取切片浮置粘片剂上，然后置烘片台上，使切片展开烫平，材料不现皱纹为度。最后将切片依次排好，用滤纸吸去多余水分，同时以记号笔在玻片上编号，放入温箱中烘干，温度30～40℃中过夜。 8．脱蜡 脱蜡用二甲苯，把烤好的载玻片放于盛二甲苯的染缸中：纯二甲苯(10-20min)→纯二甲苯(5-10min) 9．染色 将纯二甲苯脱蜡完全的材料，1/2 二甲苯十1/2纯酒精→100%酒精→95％酒精→85％酒精→70％酒精→50％酒精→1%番红染色(4h以上) →50％酒精→70％酒精→85％酒精→95％酒精→0.5%固绿(1min)→95％酒精→100%酒精→100％酒精(未注明时间各级均为3min) 10．胶封 滴加加拿大树胶封藏。 11.镜检，拍照

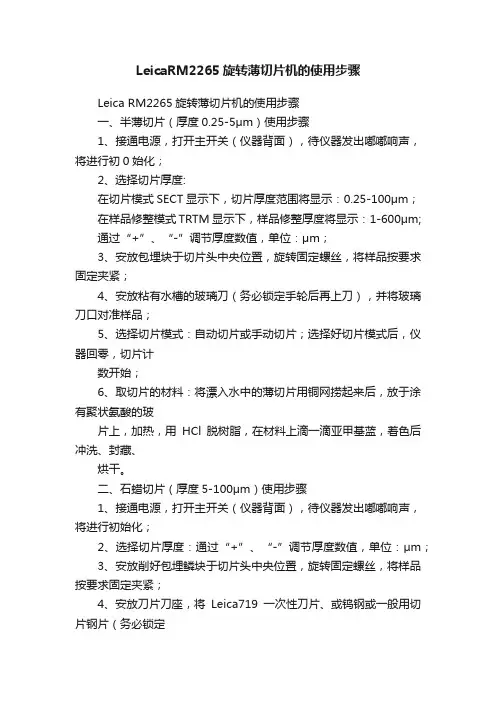

Leica_RM2265旋转薄切片机操作规程Leica RM2265旋转薄切片机的使用步骤一、半薄切片(厚度0.25-5μm)使用 步骤 1、接通电源，打开主开关(仪器背面)，待仪器发出嘟嘟响声，将进行初0始化; 2、选择切片厚度: 在切片模式SECT显示下，切片厚度范围将显示:0.25-100μm; 在样品修整模式TRTM显示下，样品修整厚度将显示:1-600μm; 通过“+”、“-”调节厚度数值，单位:μm; 3、安放包埋块于切片头中央位置，旋转固定螺丝，将样品按要求固定夹紧; 4、安放粘有水槽的玻璃刀(务必锁定手轮后再上刀)，并将玻璃刀口对准样品; 5、选择切片模式:自动切片或手动切片;选择好切片模式后，仪器回零，切片计 数开始; 6、取切片的材料:将漂入水中的薄切片用铜网捞起来后，放于涂有聚状氨酸 的玻 片上，加热，用HCl脱树脂，在材料上滴一滴亚甲基蓝，着色后冲洗、封藏、烘干。 二、石蜡切片(厚度5-100μm)使用步骤 1、接通电源，打开主开关(仪器背面)，待仪器发出嘟嘟响声，将进行初始化; 2、选择切片厚度:通过“+”、“-”调节厚度数值，单位:μm; 3、安放削好包 埋鳞块于切片头中央位置，旋转固定螺丝，将样品按要求固定夹紧; 4、安放刀片刀座，将Leica719一次性刀片、或钨钢或一般用切片钢片(务必锁定手轮后再上刀)，并将刀口对准样品;
