第三节 变压器接地短路后备保护 1.概述 变压器高压(110KV 及以上)侧单相接地短路应装设后备保护，作为变压器高压绕组和相 邻元件接地故障主保护的后备。 220KV 及以上的大型变压器，高压绕组均为分级绝缘，其中性点绝缘水平有两种类型： 一类绝缘水平很低，例如500KV 系统的中性点绝缘水平为38KV 的变压器，中性点必须直 接接地运行；另一类绝缘水平较高，例如220KV 变压器的中性点绝缘水平为110KV ，其中 性点可直接接地，也可在系统中不失去接地点的情况下不接地运行。当系统发生接地短路时， 变压器中性点就将承受中性点对地电压。为了限制系统接地故障的短路容量和零序电流水 平，也为了接地保护本身的需要，有必要将220KV 变压器的部分中性点不接地运行。 1.1 中性点直接接地的变压器 接地短路的后备保护毫无例外地采用零序过电流保护，对高中压侧中性点均直接接地 的自耦变和三绕组变压器，当有选择性要求时，应增设零序方向元件。 1.2 中性点可能接地也可能不接地的变压器 1.2.1 分级绝缘变压器 对于220KV 系统的变压器，它们的中性点仅部分直接接地，另一部分变压器中性点不 接地运行。对这类变压器的接地后备保护，动作后应首先跳开有关的不接地变压器，然后再 跳开直接接地的变压器，目的是防止中性点不接地系统发生接地短路时，故障点的间歇性弧 光过电压可能危及电气设备的安全。即使采取了上述保护方式，任不能认为变压器没有间歇 性弧光过电压问题。要解决这一问题，往往很麻烦和很困难。 对于部分中性点直接接地的系统，接地故障后备保护首先跳开中性点不接地的变压器 有可能造成全厂(站)所有变压器全部被切，后果严重。 1.2.2 全绝缘变压器 这种变压器在中性点直接接地时用零序过流保护，在中性点不接地时用零序过电压保 护。后者动作电压按中性点部分接地电网中发生单相接地故障时保护安装处可能出现的最大 零序电压整定。所以它只在有关的中性点接地变压器已切断后才可能动作。它的动作时间一 般可取0.5s 短时限，为的是避越接地故障暂态过程的影响。 1.2.3 中性点装设放电间隙及相应保护 这种变压器的中性点直接接地运行，也可能不接地运行。在中性点不接地运行时，中 性点放电间隙起过电压保护保护作用，例如220KV 变压器，中性点绝缘为110KV 等级，当 中性点对地电压超过110KV 时，放电间隙击穿，形成零序电流通路，利用接在放电间隙回 路的零序过流保护，切除改变压器。 当电力系统中发生故障后，断路器有非全相跳、合闸的情况。设系统Ⅰ中性点接地运 行；系统Ⅱ的中性点不接地运行，并与地之间有一台避雷器FJ －110J 。如连接系统Ⅰ和Ⅱ的 断路器之断开两相，而第三相仍连接在一起，那么，系统Ⅰ和Ⅱ将失步。当其电压向量转到 图1所示的位置时，在变压器Ⅱ中性点与地之间的电压，将为ph U 2，其中ph U 为最高运行 相电压。若ph U ＝3242KV ，则ph U 2＝279KV ，大于FJ －110J 的工频放电电压224～ 268KV ，因而避雷器将放电，并导致爆炸事故。同时ph U 2也超过了中性点1min 工频耐压 200KV 。 对于上述故障，零序过电压保护往往不能起到保护作用。为此，在变压器中性点装设 放电间隙作为过电压保护，并要求当出现危及变压器中性点绝缘的冲击电压或工频过电压
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 继电保护电流回路两点接地的分 析处理(最新版)
继电保护电流回路两点接地的分析处理(最 新版) 导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 1问题提出 在电力系统中，二次回路对保障系统安全运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定电流互感器二次回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求电流回路一点接地。但是，变电所电流二次回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的二次回路中出现多点接地，而且系统的二次回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。造成两点接地有以下几点： (1)主控室内控制屏和保护屏分别接地，引起两点接地。 (2)10kV开关柜出厂时电流二次回路接地点已和断路器外壳连接，
《继电保护》课程报告 电压互感器二次回路多点接地分析及防范 措施 姓名：xxxx 学号：xxxx 学科专业：电气工程 年级：xxxx 学期：xxxx 完成时间：xxxx 综合评语
成绩学分 任课教师评卷时间 电压互感器二次回路多点接地分析及防范措施 xxxx 摘要：随着电力系统不断发展，电力设备的更新换代越来越快，在对变电站内继电保护及安全自动装置的基建、大修、改造后，因施工过程中造成的继电保护用电压互感器的二次回路接地不满足要求，直接或间接引发继电保护及安全自动装置误动，造成开关跳闸的事故时常发生，从而电网的安全稳定运行水平下降，使电力用户供电可靠性受到影响。由于二次回路接地不满足要求易被忽视且不易检查，一旦发生事故，处理过程复杂，处理时间长，严重影响售电量。因此，在设备投入运行前对二次回路接地的情况必须针对性分析和检查，避免事故的发生。 关键词：电压互感器；二次回路；多点接地；查找方法 1、电压互感器二次回路接地要求 公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。独立的、与其他互感器无电气联系的电压互感器的二次回路，可在控制室内，也可在开关场实现一点接地，为了避免将高压引入控制室，接地点宜设在配电装置户外端子箱内100mm2接地铜排上。线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。来自开关场电压互感器二次绕组的四根引入线和电压互感器开口三角绕组的两根引入线应使用各自独立的电缆，并在控制室内一点接地。已在控制室一点接地的电压互感器二次绕组，在开关场将二次绕组中性点放电间隙或氧化锌阀片接地的，其击穿电压峰值应大于30ImaxV（Imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位KA），并应定期检查放电间隙或氧化锌阀片，防止其被击穿造成电压互感器二次回路多点接地的现象[1]。 2、查找电压二次回路多点接地的方法 电压互感器二次回路只能有一个接地点，然而，一般情况下站内同电压等级的电压互感器电压都引致控制室内的电压切换屏，并辐射去自
二、变电所多台变压器的零序电流保护
每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。电流继电器起动后，常开触点闭合，起动时间继电器KT1。时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。。若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。 零序电流保护的整定计算： 动作电流： (1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以 (2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。 设零序电压元件的动作电压为U dz.0，则 U dz.0=3I0X0.T 零序电流元件的动作电流为 动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。根据经验，零序电压继电器的动作电压一般为5V。当电压互感器的变比为nTV时，电压继电器的一次动作电压为 U dz.0=5n TV 变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。即 灵敏度校验：按保证远后备灵敏度满足要求进行校验 返回 第二节微机保护的硬件框图简介 微机保护硬件示意框图如下图所示。
变压器的铁芯为什么要接地
变压器的铁芯为什么要接地？ 电力变压器正常运行时，铁芯必须有一点可靠接地。若没有接地，则铁芯对地的悬浮电压，会造成铁芯对地断续性击穿放电，铁芯一点接地后消除了形成铁芯悬浮电位的可能。但当铁芯出现两点以上接地时，铁芯间的不均匀电位就会在接地点之间形成环流，并造成铁芯多点接地发热故障。变压器的铁芯接地故障会造成铁芯局部过热，严重时，铁芯局部温升增加，轻瓦斯动作，甚至将会造成重瓦斯动作而跳闸的事故。烧熔的局部铁芯形成铁芯片间的短路故障，使铁损变大，严重影响变压器的性能和正常工作，以至必须更换铁芯硅钢片加以修复。所以变压器不允许多点接地只能有且只有一点接地。 瓦斯保护的保护范围是什么？ 范围包括： 1）变压器内部的多相短路。 2）匝间短路，绕组与铁芯或外壳短路。 3）铁芯故障。 4）油面下将或漏油。 5）分接开关接触不良或导线焊接不牢固 主变差动与瓦斯保护的作用有哪些区别？ 1、主变差动保护是按循环电流原理设计制造的，而瓦斯保护是根据变压器内部故障时会产生或分解出气体这一特点设计制造的。 2、差动保护为变压器的主保护，瓦斯保护为变压器内部故障时的主保护。 3、保护范围不同： A差动保护：1）主变引出线及变压器线圈发生多相短路。 2）单相严重的匝间短路。 3）在大电流接地系统中保护线圈及引出线上的接地故障。 B瓦斯保护：1）变压器内部多相短路。 2）匝间短路，匝间与铁芯或外及短路。 3）铁芯故障（发热烧损）。 4）油面下将或漏油。 5）分接开关接触不良或导线焊接不良。 主变冷却器故障如何处理？ 1、当冷却器I、II段工作电源失去时，发出“#1、#2电源故障“信号，主变冷却器全停跳闸回路接通，应立即汇报调度，停用该套保护 2、运行中发生I、II段工作电源切换失败时，“冷却器全停”亮，这时主变冷却器全停跳闸回路接通，应立即汇报调度停用该套保护，并迅速进行手动切换，如是KM1、KM2故障，不能强励磁。 3、当冷却器回路其中任何一路故障，将故障一路冷却器回路隔离 不符合并列运行条件的变压器并列运行会产生什么后果？
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 继电保护电流回路两点接地的 分析处理(新编版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
继电保护电流回路两点接地的分析处理 (新编版) 1问题提出 在电力系统中，二次回路对保障系统安全运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定电流互感器二次回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求电流回路一点接地。但是，变电所电流二次回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的二次回路中出现多点接地，而且系统的二次回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。造成两点接地有以下几点：
(1)主控室内控制屏和保护屏分别接地，引起两点接地。 (2)10kV开关柜出厂时电流二次回路接地点已和断路器外壳连接，在安装中开关柜与接地网连接，已有一点接地，又在控制室接地，造成电流回路两点接地。 (3)在对变电所的改造中，将接地点改接在控制室，将户外端子箱接地点解开，但由于人为疏忽，造成电流回路两点接地。 (4)电流二次回路绝缘损坏接地，造成电流回路两点接地。 2两点接地的危害 (1)电流二次回路是通过电缆连接的，当接地网上出现短路电流或雷击电流时，由于电缆屏蔽层两点的电位不同，使屏蔽层内流过电流，可能烧毁屏蔽层。当屏蔽层内流过电流时，对每个芯线将产生干扰信号。 (2)在电流二次回路中，如果正好在继电器电流线圈的两侧都有接地点，一方面两点接地点和地所构成的并联回路，会短路电流线圈，使通过电流线圈的电流大为减少。此外，在发生接地故障时，两接地点间将因地网通过零序电流而产生地电位差，将在电流线圈
变压器定值整定说明 注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。 差动保护 （1）、平衡系数的计算 1 2 3 4 5 侧的二次电流。如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足 0.1 I n 为变压器的二次额定电流， K rel 为可靠系数，K rel =1.3—1.5； f i(n)为电流互感器在额定电流下的比值误差。f i(n)=±0.03（10P ），f i(n)=±0.01（5P ） ΔU 为变压器分接头调节引起的误差（相对额定电压）； Δm 为TA 和TAA 变比未完全匹配产生的误差，Δm 一般取0.05。 一般情况下可取： I op.0=（0.2—0.5）I n 。 （3） I res.0（4） a I Δm 2=0.05； b 、 式中的符号与三圈变压器一样。 最大制动系数为： K res.max =res unb.max rel I I K Ires 为差动的制动电流，它与差动保护原理、制动回路的接线方式有关，对对于两圈变压器I res = I s.max 。 比率制动系数： K= res.max res.0res.max op.0res.max /I I -1/I I -K 一般取K=0.5。 （5）、灵敏度的计算 在系统最小运行方式下，计算变压器出口金属性短路的最小短路电流I s.min ,同时计算相应的制动电流I res ；在动作特性曲线上查出相应的动作电流I op ；则灵敏系数K sen 为： K sen = op I I 要求K sen ≥（6）（7 式中：I K I e （81、低电压的整定和灵敏度系数校验 躲过电动机自起动时的电压整定： 当低电压继电器由变压器低压侧电压互感器供电时， U op=(0.5～0.6)U n 当低电压继电器由变压器高压侧电压互感器供电时， U op=0.7U n 灵敏系数校验 接地变压器的保护 一．电流速断保护： 作为电源侧绕组和电流侧套管及引出线路故障的主要保护。 电源侧为中性点直接接地系统时，保护采用完全星形接线方式，电源侧为中性点不接地或经消弧线圈接地时，则采用两相不完全星形接线。 A．电流速断保护的起动电流按躲开励磁涌流；同时确保变压器一次侧短路时可以有效跳闸，（也必须确保消弧线圈短路时回路变成直接接地）即 I dz,j=（K jx/ K k）*I dz,max K k:可靠系数，（取1.2－1.3，DL电磁式取1.2，GL感应取1.3） K jx:接线系数，取1(按CT的接线方式，1或√3或2) I dz,max=一次容量/（√3Ue×Uk）（ Uk一般为4%，是一次的Uk） =Pe/（√3Ue×Uk）=Ie/Uk （带所用变时标有的二次短路阻抗不能用） =Ie/（Zo*Ie/Ue）=Ue/Zo （标有零序阻抗） = Ue/（Zt+Zs）（Zt:接地变的每相Xo,Zs系统每相的Xo）注：1。阻抗包括零序阻抗Zt和系统阻抗Zs， Zs=U N2/S 系统阻抗，每相欧姆（当Zs≤0.05Zt时，Zs可以忽略不计） 6、10KV Zs=4％×U N2/S N（U N系统额定电压，S N接地变容量） 35KV Zs=6.5％×U N2/S N Uk：为一次的短路阻抗，不是出厂报告上标的二次的阻抗，一般系统设计要求按4%左右进行设计，实际产品一般做到2-3%。 2．可靠系数还是除（1.2）比较合适，希望保护范围比较大，能包括整个变压器。 3．关于接线系数K jx：（大部分为AC相接CT） 对于两不完全星形接法、三相星形接法为1 两相电流差时：可能为√3（正常运行或三相短路），AB、BC短路为1，AC相 短路为2 B．电流速断保护电流的起动电流还应躲开变压器空载合闸的励磁涌流。 I dz,e=(3-5)I e,b=4×I e,b （I e,b为一次额定电流） C．接地变进线处要有两倍灵敏度： 二．接地变压器的励磁涌流 当接地变压器空载投入、带消弧线圈投入、外部故障切除后电压恢复、系统的过度过程或状态改变时，可能出现数值很大的励磁涌流。励磁涌流最大可达额定电流的6-8倍，同时电流中含有很大的非周期分量和高次谐波分量，其波形几乎全部偏在时间轴的一边。励磁涌流在变压器合闸后开始瞬间衰减很快，对中小型变压器，经过05-1秒后其值已不大于 0.25-0.5Ie（Ie为额定电流）。 三．变压器的过流保护 为了反应变压器外部短路引起的过电流，并作为变压器主保护的后备变压器应装过流保护。过流保护的动作电流应躲开变压器的最大负荷电流。 接地变本身没有负荷，主要考虑本身的额定电流，一般按最大档位的电感电流整定；接地变的过流主要包括：系统接地时、当接地变压器空载投入、带消弧线圈投入 变压器接地系统 1低压配电系统接地型式概述 民用建筑中的配电变压器。现时有35/0.4 kV、10/0.4 kV、6.3/0.4 kV 等.而以1O，O.4 kV为常见。变压器单台容量有的已超过2 000kV·A，提供本建筑物或建筑群所需220/380 V低压电源。此类配电站多附设在相应建筑物内，低压电源系统的接地型式，以TN-S系统为主，也有使用TT接地型式。所需接地体大多使用自然接地体。也有使用人工接地体或两者相结合。 低压电源系统接地型式，按电源系统和电气设备不同的接地组合来分类。根据IEC标准规定。低压电源系统接地型式，一般由两个字母组成，必要时可加后续字母，其中第一个字母表示电源接地点对地的关系(直接接地，不接地)。第二个字母表示电气设备外露可导电部分与地的关系(独立于电源系统接地点的直接接地.N--直接与电源系统接地点或与该点引出的导体相连接)。后续字母表示中性线与保护线的关系(C--中性线N与保护线PE合并，中性线N与保护线PE分开)。故低压电源系统的接地型式可分为五种。在民用建筑中使用最多的为TN-S、，IN-C-S、TT三种。而变配电站中常用的为TN-S或TT 两种.在此三种接地型式中，规定了电源的中性点应直接接地，电气设备的外露可导电部份应接地。 上述电源系统，指提供用电设备的220/380 V电源，如：由变压器低压侧开始至配电屏，由屏至配电箱。由箱至水泵电动机的低压电源系统等，上述电气设备包括了变压器、配电屏(箱)、电梯、水泵等，故上述的电源中性点，就是该配电系统的中性点，就是变压器的中性点。显然这类变压器应有两种接地要求，即中性点的直接接地，称为工作接地；变压器外壳接地。称为保护接地。工作接地的作用是使低压电源系统在正常工作或事故情况下，降低人体的接触电压，保障电器设备的可靠动作，迅速切断故障设备，降低电器设备和输电线路的绝缘水平。保护接地的作用是在电气设备电源系统运行故障时，保障人身和设备的安全。如何正确处理上述配电站及变压器的工作接地和保护接地，使其安全可靠运行是我们应该认真去研究解决的重要内容。现分述于下。 2现时常见的四种接地的具体作法 2.1接地型式为TN-S系统。由变压器低压侧中性点接线柱上。并联三根导体。其中一根引往变电站内MEB板(总等电位板)，该导体有用扁钢也有用单芯电缆。另两根导体，均为铜排，同时引入进线屏。一根引入4极开关的第4极配出N铜排，另一根与PE铜母排相连接。再由该PE母排用扁钢与MEB板相 电流互感器二次回路两点接地导致的保护误动 发表时间：2017-10-23T11:45:28.757Z 来源：《电力设备》2017年第17期作者：温玲蔚[导读] 摘要：梅州供电局220kV畲江站发生了一起110kV线路保护装置误动的事故，经过一系列的排查，发现是电流互感器二次回路两点接地，再加上相邻变电站发生了接地故障，出现了地电位差，又存在阻抗，因此回路中出现了额外的电流，引起了110kV畲南甲线保护装置的误动。本文介绍了该起事故原因排查的全程。 （广东电网有限责任公司梅州供电局广东梅州 514000）摘要：梅州供电局220kV畲江站发生了一起110kV线路保护装置误动的事故，经过一系列的排查，发现是电流互感器二次回路两点接地，再加上相邻变电站发生了接地故障，出现了地电位差，又存在阻抗，因此回路中出现了额外的电流，引起了110kV畲南甲线保护装置的误动。本文介绍了该起事故原因排查的全程。 关键词：电流互感器；两点接地；保护误动前言 如果同一电流回路存在两个或多个接地点的时候，就可能会出现部分电流经大地分流；或者因地电位差的影响，回路中出现额外的电流；又或者会加剧电流互感器的负载，导致电流互感器误差增大甚至饱和等等。而上述这些情况可能会造成保护误动或拒动。本文介绍了一起由于电流互感器二次回路两点接地导致的保护误动的情况，并介绍了介绍了该起事故原因排查的全过程。 1现场介绍 事故前的运行方式：110kV畲南甲线1276开关在合位，运行在110kV 1M母线。110kV畲南乙线1277出线运行在110kV 2M母线，110kV母联1012开关在合位。110kV畲南甲线1276、110kV畲南乙线1277对侧开关均在分位，线路充电运行。 2017年2月16日20时51分46秒470毫秒，220kV畲江站110kV畲南甲线1276保护动作出口跳开1276开关，20时51分47秒393毫秒，110kV畲南甲线1276保护再次动作。事件造成原充电运行的110kV畲南甲线1276失压。 2故障排查 变电运行人员现场检查保护动作情况如下： 2017年2月16日20时51分46秒470毫秒，110kV畲南甲线1276电流差动保护动作（定值为：差动电流低值0.1A，延时0.0S、差动电流高值0.2A，延时0.0S），三相开关跳开。检查保护装置发现是A相故障，故障电流约264A。重合闸未动作（定值为：重合闸时间1S）。20时51分47秒393毫秒，110kV畲南甲线1276电流差动保护再次动作，检查保护装置发现是A相故障，故障电流约264A。继保人员现场故障排查如下： 2.1检查110kV畲南甲线保护装置及110kV录波装置： 发现在两次差动保护动作前保护装置均出现了A相电流及零序电流（最大为0.22A），而录波装置中基本没有。保护装置出现了A相电流时，保护装置和录波装置均出现了零序电压，与出现A相电流的时间相符。 2.2检查110kV畲南乙线保护装置： 发现110kV畲南乙线保护装置并没有启动信息，但出现过零序电压，时间与110kV畲南甲线出现A相电流的时间相符。 2.3由于在同一时间，110kV畲南甲线保护装置出现了A相电流及零序电流，而录波装置中基本没有，那么有两种情况： 一种线路没有发生故障，那么畲南甲线保护装置出现的A相电流和零序电流，就可能是畲南甲线保护装置的采样或逻辑出现了问题，或者是保护的电流回路出现了问题； 另一种线路确实发生了故障，那么录波装置几乎没有A相电流和零序电流，就可能是录波装置的采样出现了问题，或者是录波的电流回路出现了问题。 针对这两种情况，先对畲南甲线保护装置的电流电压采样，以及差动保护的逻辑进行了调试，发现畲南甲线保护装置的采样和差动保护逻辑的误差在允许范围内。然后对录波装置进行了采样，发现录波装置的采样值也在允许范围内。说明110kV畲南甲线保护装置及110kV 录波装置是正确采样和动作的。这就只能是电流回路出现了问题。 2.4检查保护组和录波组的电流回路： 查看是否会有电流开路或者短路的情况出现。检查发现保护组和录波组的电流回路接线和连接片均正常。 2.5检查110kV畲南甲线端子箱： 发现110kV畲南甲线端子箱的CT二次回路保护组存在多点接地情况。接下来就是查找除了端子箱以外还有哪些地方有接地点。 2.6申请110kV畲南甲线开关转检修后检查110kV畲南甲线的CT二次接线盒： 发现110kV畲南甲线A相CT二次接线盒内保护组1S1芯线有破损并与接线盒盖板的螺丝接触，造成110kV畲南甲线CT二次回路保护组在二次接线盒又有一个接地点，即造成110kV畲南甲线CT二次回路保护组在二次接线盒和端子箱两点接地。根据芯线磨损情况判断，芯线接地可能原因是CT二次接线盒盖板的固定螺丝过长，接线盒内二次线路与螺丝孔距离较小，螺丝锁紧时将芯线的绝缘外皮磨穿，导致其与螺丝直接接触，从而与二次接线盒外壳导通接地。 2.7现在可以确定的是110kV畲南甲线CT二次回路保护组两点接地，但是110kV畲南甲线保护装置和录波装置均出现的零序电压是怎么产生的呢？是不是其他地方发生了故障导致系统产生了零序电压呢？于是就打电话去询问，发现相邻变电站220kV顺揭乙线发生了B相故障跳闸，重合闸动作，重合于故障，再次跳闸。立即去110kV畲南甲线保护装置和录波装置查看零序电压产生的时间，发现110kV畲南甲线两次出现零序电压的时间恰巧与220kV顺揭乙线B相故障和重合于故障的时间相符。因此220kV母线两次出现零序电压是由于220kV顺揭乙线B相故障和重合于故障产生。 这就可以确定110kV畲南甲线电流差动保护两次动作不是由于畲南甲线发生了故障，而是由于顺揭乙线发生了B相故障又重合于故障使系统两次产生了零序电压，又加上110kV畲南甲线CT二次回路保护组两点接地形成了环流，从而引起110kV畲南甲线保护装置电流差动保护两次误动作。 3原因分析 电流互感器的接线方法及形式 1、是单台电流互感器的接线形式。 只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。 2、三相完全星形接线和三角形接线形式。 三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所 以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。 3、两相不完全星形接线形式。 在实际工作中用得最多。它节省了一台电流互感器，用A、C相的合成电流形成反 相的B相电流。二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。这种接线方式用于中性点不接地系统或经消弧线圈接 地系统作相间短路保护。 4、两相差电流接线形式。 也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点 是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种 相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。但故障 形式不同时，其灵敏度不同。这种接线方式常用于 10kV 及以下的配电网作相 间短路保护。由于此种保护灵敏度低，现代已经很少用了。 有人问我，爱情是什么？我不知道，也无从回答，我只知道，为了遇到那个人，我等待了很多年，甚至快要忘了自己到底寻找的是什么？ 是心灵的寄托还是真实的感受，我不知道，也不在乎，我执着于这份寻觅，我也不怕世事沧桑，更不怕容颜老去，哪怕还有一丝微弱的光，我都会朝着光芒勇敢的追逐。 爱情的世界里，究竟是什么样子？我曾经问了自己无数遍，我想象着，却给不出任何答案。我只知道：我要遇见你，我渴望见到你 ,我要把全部的爱给予你！我为什么如此渴望爱情？因为我相信我们的爱情早已命中注定。 都说，住在爱情世界里的人会变傻，她的欢喜和忧愁都会牵动着你的心，她哭了，你会心疼不已；她高兴，你会开心一整天。 你会无时无刻的关注她的喜怒哀乐，第一时间回复她的消息，只要有时间,你的脑海里都是她的影子，为了让她开心快乐，做什么都是值得的。从此，你的世界里最重要的人就变成了她。 有时候，你们也会吵架，可你从来不生气，因为你爱她，换作别人你会置之不理，而她的一句玩笑话你都会深思半天，到底是自己哪里做的不够好。 因为你怕她生气，怕她伤身，怕她不够幸福，你只想把全世界的爱都给她，这样的吵架让你更心疼、更深爱她。 而他也和你一样，小心翼翼的呵护你们的爱情，都愿意为对方付出，都愿意对方是那个被爱多一点的人。 爱情的世界里，没有对与错，只有爱与被爱，两个人都想多爱对方一点点 ,都想做那个爱的最深的人 ,她会把你放在心底，让你聆听她想你时的心跳，让你感受连呼吸的空气都有你的味道。 电流二次回路两点接地对继电保护的影响 摘要：随着近些年来我国电气化设备的不断增多，对电力的依赖性不断加强， 同时也极大的促进了我国电力系统的不断升级。在电力系统运行过程中由于继电 保护二次回路问题引发的一系列故障也逐渐引起了人们的重视。如何对这些故障 问题进行解决，保证电力系统的稳定运行已经成为现阶段研究的重点。本文阐述 电流互感器二次回路两点接地产生的原因及危害，结合一起母线保护误动事故的 实例，说明了交流电流二次回路两点接地对继电保护的影响，最后提出了防范和 整改措施。 关键词：继电保护；二次回路；两点接地；预控措施 规程规定电流互感器二次回路的一个电气连接必须有一个可靠的接地点。当 几组有电联系的电流互感器二次回路连接构成一套保护装置时，宜在保护屏上设 置一个公共的可靠接地点。交流电流二次回路也不允许存在多点接地。以下分析 了交流电流二次回路两点接地的原因和危害，提出了切实可行的防范与整改措施。 1.两点接地的原因及危害 1.1 两点接地的原因 1）电缆绝缘击穿，设备老化等原因，造成电流二次回路绝缘损坏接地； 2）设备定检预试过程中，电流端子 N 线未可靠划开，如图 1 所示，实验过程中由于保护测 试仪电流 N 与电压 N 端在装置内部短接，导致电流回路两点接地： 图1 现场两点接地示意图 3）误碰电流二次回路，造成电流回路两点接地； 4）误设计、误施工等人为原因造成电流回路两点接地。 1.2 两点接地的危害 交流电流二次回路发生两点或多点接地时，会引起保护装置或相关自动装置 的不正确动作。如果在电流互感器二次侧存在两点接地，并且接地点正好在保护 装置或相关自动装置的继电器电流线圈两侧，那么两接地点与地电网将形成并联 回路。一方面，会使电流线圈短路，系统内发生故障时，流过继电器线圈的电流 远小于电流互感器二次通入的故障电流，从而造成内部故障时保护的拒动。另一 方面，在外部发生接地故障或者有雷电压侵入地网时，两接地点间可能有较大的 电位差，从而在继电器线圈中产生比较的额外电流，使流过继电器线圈的电流远 大于电流互感器二次侧通入的电流，继而造成外部故障时保护的误动。 2.两点接地造成保护误动 由CT二次回路两点接地造成的误动主要是差动保护的误动。这种情况下，两个接地点往往相隔比较远，一般是一个在保护室，一个在开关场。在地网电位差 或是区外故障影响下，两个相隔较远的接地点会形成环流从而在差动保护装置内 造成差流，引起保护误动。 如图二所示为某站主变保护的电流二次接线示意图。保护装置为某公司RCS-978主变保护，由于CT为90年代的老CT，设计不合理，在CT主体二次接线盒 内进入飞鸟并筑成鸟巢，致使主变中压侧的一个CT绕组产生了两点接地。由CT 二次电缆很长（约100米），地网老化较严重，在CT本体的接地点与保护室内 保护屏上的接地点1之间产生了电位差，继而在主变中压侧电流回路中产生了零 电流互感器接线原则及使用注意事项 摘要：电流互感器是利用变压器原理进行变换电流的一次电气设备，它的主要作用是将高压小电流和低压大电流变成低压小电流，因而在电力系统中得到了广泛的应用。本文重点阐述了电流互感器基本原理，电流互感器二次回路接线原则及使用注意事项。 关键词：电流互感器；原理；开路 电气调试是电力工作中一项重要的内容，在电气调试工作中，二次回路检查又是一项重要的调试内容，它是关系到电力系统的测量、保护、通讯等功能能否发挥作用的前提。在二次回路中，电流互感器的接线是否正确又是电流二次回路是否正确的基础，所以电流互感器的接线正确性非常重要。很多电气调试人员对它没有深刻的理解，经常搞错，造成诸如差动保护误动作、电度表反转等。下面对这个问题做一个全面、细致的论述。 1、电流互感器结构原理 电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直接串联于电源线路中，一次负荷电流()通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，见图1。 图1电流互感器结构原理图 由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比：。电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。 2、电流互感器的接线原则 （1）电流互感器二次侧不允许开路。二次开路可能产生严重后果，一是铁芯过热，甚至烧毁互感器；二是由于二次绕组匝数很多，会感应出危险的高电压，危及人身和设备的安全。 （2）高压电流互感器的二次侧必须有一点接地。由于高压电流互感器的 变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理 (2007-01-07 22:41:40) 转载▼ 分类：工作 目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。这两种保护的原理接线如图23所示 中性点直接接地零序电流保护：中性点直接接地零序电流保护一般分为两段，第一段由电流继电器1、时间继电器2、信号继电器3及压板4组成，其定值与出线的接地保护第一段相配合，0.5s切母联断路器。第二段由电流继电器5、时间继电器6、信号继电器7和8压板9和10等元件组成，。定值与出线接地保护的最后一段相配合，以短延时切除母联断路器及主变压器高压侧断路器，长延时切除主变压器三侧断路器。 中性点间隙接地保护：当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。间隙接地保护包括零序电流保护和零序过电压保护，两种保护互为备用。 零序电流保护由电流继电器12、时间继电器13、信号继电器14和压板15组成。一次启动电流通常取100A 左右，时间取0.5s。110kV变压器中性点放电间隙长度根据其绝缘可取115~ 158mm ，击穿电压可取63kV（有效值）。当中性点电压超过击穿电压（还没有达到危及变压器中性点绝缘的电压）时，间隙击穿，中性点有零序电流通过，保护启动后，经0.5s延时切变压器三侧断路器。 零序电压保护由过电压继电器16、时间继电器17、信号继电器18及压板19组成，电压定植按躲过接地故障母线上出现的最高零序电压整定，110kV系统一般取150V；当接地点的选择有困难、接地故障母线3Uo电压较高时，也可整定为180V，动作时间取0.5s。 1电流互感器的正确接地？ 答：根据GBJ148—1990标准规定，电流互感器外壳和二次回应接地。二次回路接地的原则是一点接地，通常习惯在“-”端接地，不允许两点或多点接地，以免形成回路或短路。在三相电路中常用2台或3台电流互感器组成一组。实际使用中常将3台（或2台）电流互感器的二次回路按一定的接线方式接成星形、不完全星形、两相差接或三相三角形等。这时应特别注意：在整个二次回路上采用一点接地。习惯上选在二回路中性点或公共端。 2 传统电动机保护继电器的缺点？ 答：1、热继电器是利用双金属片热效应工作的，双金属片是由不同膨胀系数的两片金属铆合而成，当电流通过时它将产生热量，并向膨胀系数小的一边弯曲，电流的大小和弯曲的程度成正比，当电流超过热继电器整定电流的一定倍数时就会启动其中的脱扣装置从而切断主回路达到保护的目的。但热继电器存在致命的缺陷，包括整定粗糙、受环境影响大、重复性差、误差大及功能单一等，已无法满足越来越高的要求，因而也就无法避免被淘汰的命运。 2、很多人把熔断器作为电机的过载保护，其实这是一种不科学的做法。因为首先受其规格限制无法按电机额定电流进行准确设定，况且如果熔断器规格选得太小容易造成断路，使电机单相运行，如果熔断器规格选得太大，则达不到过载保护的效果。 3、电磁式电流继电器具有过载、堵转保护功能，有的还有缺相保护，其过载保护具有反时限特性，但其结构复杂，机械制造精度高没，价格高且体积庞大，因而目前基本已被淘汰 3 为什么电压互感器的二次回路必须接地 答：电压互感器二次接地属于保护接地，其目的是为了保护人身和设备的安全。因为电压互感器在运行中，一次处于高电压，而二次则为固定的低电压（如电压互感器一次线圈的电压为10000V，则二次侧的固定电压为100V，二次电压仅为一次电压的1/100）。如果电压互感器的一、二次之间的绝缘被击穿，一次侧的高压将直接加到二次线圈上，而二次线圈所接的仪表和继点保护装置的绝缘水平很低，并经常和人接触，这样不但损坏了二次设备，而且直接威胁到工作人员的安全。因此，为了保证人身和设备的安全，要求除了将电压互感器的外壳接地外，还必须将二次线圈的一点可靠接地。 4 互感器的功能主要是什么。电压、电流互感器使用时注意事项有什么 接地距离保护须与零序电流保护共同配合才能构成完整的接地保护 一、在大短路电流接地系统中发生接地故障后,就有零序电流、零序电压和零序功率出现,利用这些电气量构成保护接地短路的继电保护装置统称为零序保护。三相星形接线的过电流保护虽然也能保护接地短路,但其灵敏度较低,保护时限较长。采用零序保护就可克服此不足,这是因为:正常运行和发生相间短路时,不会出现零序电流和零序电压,因此零序保护的动作电流可以整定得较小,这有利于提高其灵敏度;Y/△接线降压变压器,△侧以后的故障不会在Y侧反映出零序电流,所以零序保护的动作时限可以不必与该种变压器以后的线路保护相配合而取较短的动作时限。1.当电流回路断线时,可能造成保护误动作。这是一般较灵敏的保护的共同弱点,需要在运行中注意防止。就断线机率而言,它比距离保护电压回路断线的机率要小得多。如果确有必要,还可以利用相邻电流互感器零序电流闭锁的方法防止这种误动作2.当电力系统出现不对称运行时,也要出现零序电流,例如变压器三相参数不同所引起的不对称运行,单相重合闸过程中的两相运行,三相重合闸和手动合闸时的三相断路器不同期,母线倒闸操作时断路器与隔离开关并联过程或断路器正常环并运行情况下,由于隔离开关或断路器接触电阻三相不一致而出现零序环流,以及空投变压器时产生的不平衡励磁涌流,特别是在空投变压器所在母线有中性点接地变压器在运行中的情况下,可能出现较长时间的不平衡励磁涌流和直流分量等等,都可能使零序电流保护启动.另外，零序保护一般分为三段或四段。零序保护的II 段是与保护安装处相邻线路零序保护的I 段相配合整定的，它不仅能保护本线路的全长，而且可以延伸至相邻线路 二、距离保护是反映短路点至保护安装处距离长度的，动作时限是随短路点距离而变的阶段特性，当短路电流大于精工电流时，保护范围与通过保护的电流大小无关。距离保护测量的是阻抗值。距离保护一段不受系统运行方式变化影响。其余各段受运行方式变化影响也较小，躲开负荷电流的能力较大，因而它对运行方式的适应能力较强。当电流电压保护不能满足要求时，可采用距离保护，通常距离保护都是成套使用的，其中一、二段担任主保护段，三段担任后备保护段。也有四段式的保护或二段式的保护。其实零序保护和距离保护只能从定义上区分，零序保护的灵敏度高一些。假如相间短路零序保护就不会动作，这时距离保护会动作，但是在三相电流不平衡时距离保护就不会动作，零序保护动作，只能说零序保护和距离保护互相配合，使线路保护更完善。也就是说零序保护和距离保护的动作方式不一样，零序保护动作于电流(零序方向保护、和零序功率保护需要与零序电压相配合），距离保护动作与线路的阻抗大小，与电压和电流共同影响阻抗的大小，也就是说电流大但是阻抗只不一定小，距离保护和安装保护的距离有关。零序保护只反映电流的大小。 三、接地距离和相间距离是距离保护的两种分类，前者保护的是接地短路，后者保护的是相间短路。两者的区别在于故障环的选取不同，也就是测量阻抗的计算方法（计算表达式）上不同。 两者的区别主要在于采用的电气量不同，接地距离保护是利用短路电压和电流的比值，即测量阻抗的变化来区分系统的故障与正常运行状态。而零序保护利用的是接地故障时产生的零序电流分量。这是两者在原理上的最主要区别。但是，两者从保护的配合上来看，都是属于阶段式的保护，即都需要各保护区的上下级配合。再一点，从保护的性能来分析。应该说，在不发生单相接地时，零序电流分量是不会出现的，所以零序电流保护具有较高的灵敏性。但在上下级的配合时，限时零序电流速断保护（零序II段）的灵敏性可能不满足要求，这时可采用接地距离保护。这也就是说接地零序保护的灵敏性高于电流保护（可以看到，距离保护利用了短路时的两个电气量，自然比单一的电流保护要灵敏）。所以保护的配备上，一般距离保护作为了主保护，那么电流保护都是作为后备保护的，即在线路发生故障时，首先接地变压器的电流保护
变压器接地系统
电流互感器二次回路两点接地导致的保护误动

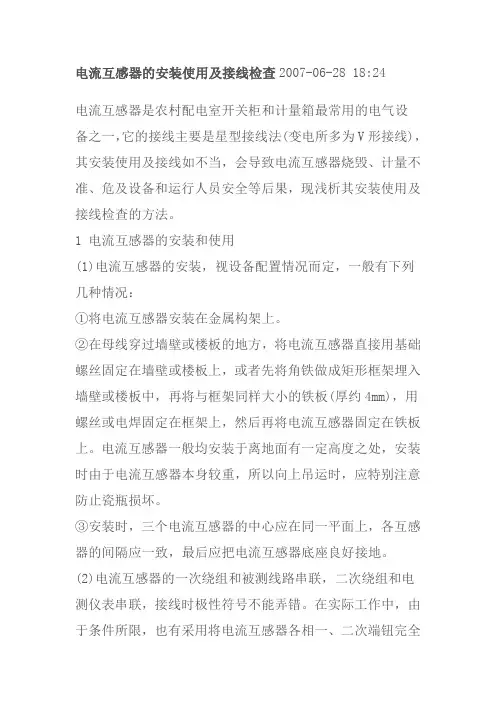

电流互感器的几种接线方法
电流二次回路两点接地对继电保护的影响

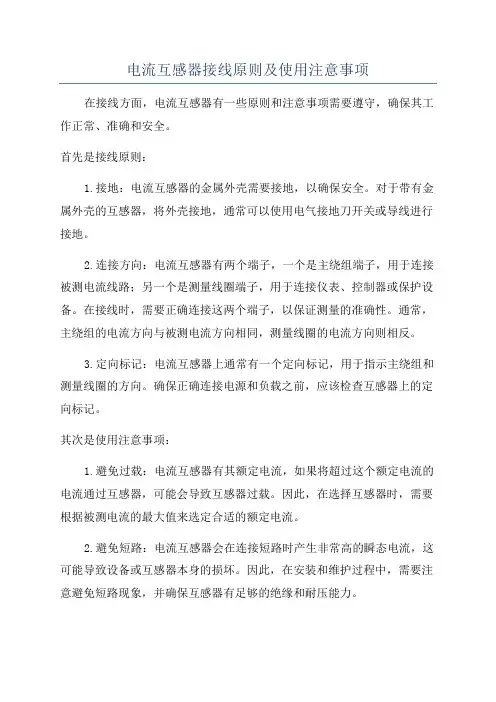

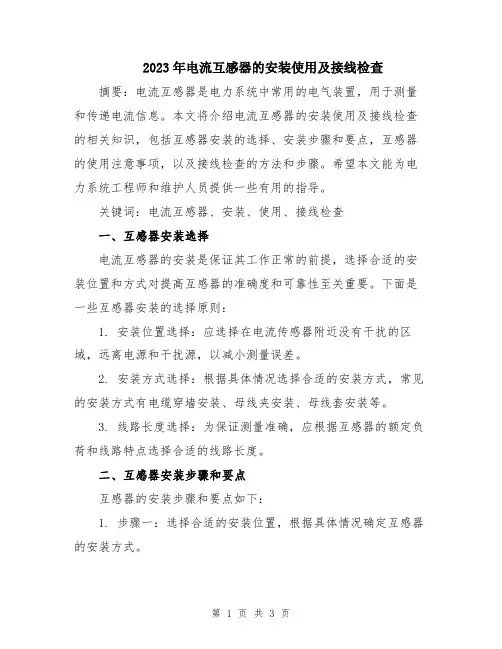

电流互感器接线原则及使用注意事项

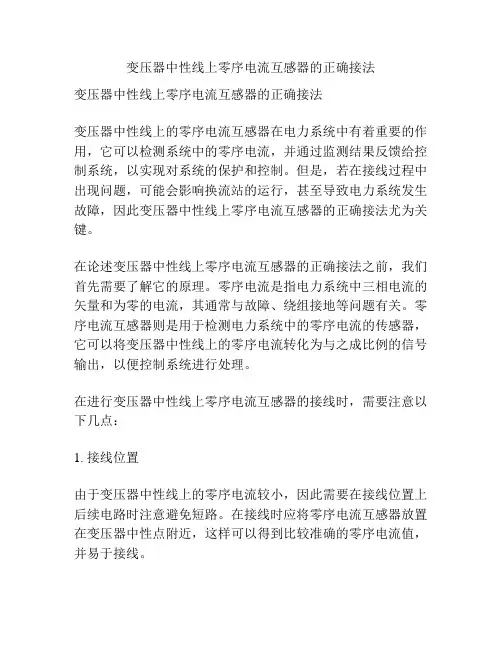

变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理

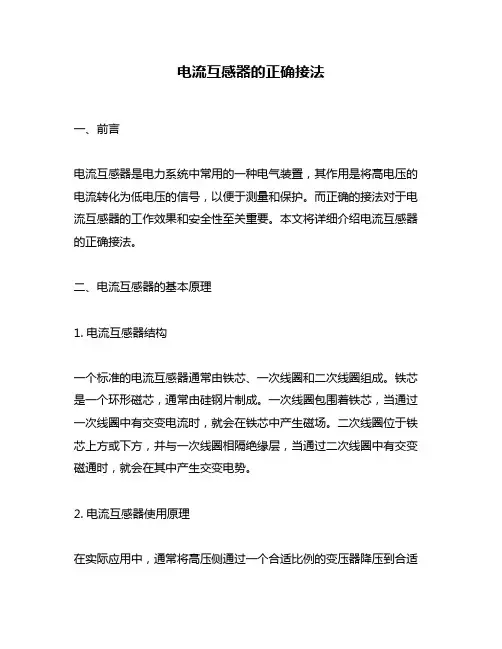

1 电流互感器的正确接地
接地距离保护与零序电流保护配合才能构成完整的接地保护
