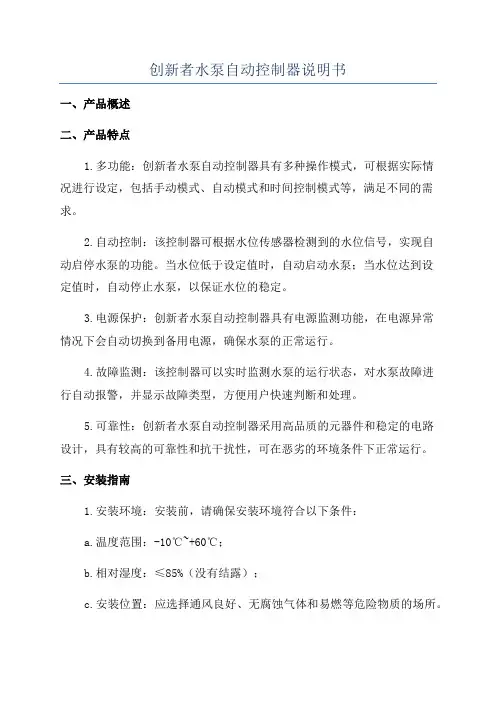

水泵自动化控制系统使用说明书 一、························概述 乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和KJ95监控系统的联网运行，实现地面监控。 基本参数： 水泵： 200D43*3 3台（无真空泵） 扬程120米流量288米3/小时 主排水管路直径 200mm 补水管路直径 100mm 水仓： 3个 水仓深度分别为： 总容量： 1800米 3 主电机： 3*160KW 电压：AC660V 启动柜控制电压： AC220V 220变压器容量： 1500VA 二、系统组成 本控制系统主要由水泵综合控制柜，电动阀门及传感器三大部分组成。参见“水泵控制柜内部元件布置图：。 1、水泵综合控制柜是本系统的控制中心，由研华一体化工控机、数据采集板、KJ95分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。 其中，净化电源主要是提供一个稳定的交流220V电压给研华一体化工控机，以保证研华一体化工控机的正常工作，直流稳压电源主要提供给外部传感器、中间继电器及数据采集板的工作电源。 控制按钮包括方式转换按钮、水泵选择按钮及手动自动控制按钮，分别完成工作方式的转换、水泵的选择及水泵的手动和自动控制。本控制柜共有40个按钮，从按钮本身的工作形式来说这些按钮有两种，一种为瞬间式，即按钮按下后再松开，按钮立刻弹起，按钮所控制的接点也不保持；另外一种为交替式，即按钮按下后再松开按钮，按钮并不立刻弹起，而是再按一次后才弹起，按钮所控制的接点保持（如方式转换按钮、水泵选择按钮等）。 中间继电器采用欧姆龙公司MY4型继电器，主要完成信号的转换和隔离。另外，还对
恒压供水控制器说明书
一、系统概述 VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。 二、主要性能指标 1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）； 2.具有压力测量值防抖动补偿控制功能； 3.参数调整和设定具有密码锁定及保护功能； 4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。 5.可接无源远传压力表、有源电压及电流型压力变送器； 6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V; 7.具有压力传感器零点和满度补偿功能； 8.具有定时自动倒泵功能； 9.具有第二压力（消防压力）设定和控制功能； 10.具有缺水自动检测保护功能和外部输入停机保护功 能； 11.系统补水控制时，具有超压自动泄水控制功能； 12.具有供水附属小泵控制功能，可设定小泵变频或工频 模式； 13.具有可选的定时自动开、关机控制功能； 14.具有小流量水泵睡眠控制功能； 15.具有手操器功能，可手动调节输出电压来控制变频器的频率； 16.可代替电接点压力表进行上、下限压力控制； 17.具有可选分时分压供水控制功能，最多有六段时间控制； 三、安装和配线端子说明 1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200） 160mm×80mm×90mm （AC-3200） 2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。 3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所； 4.使用环境温度:-20℃～50℃ 5.相对湿度:<95%; 6.额定工作电压:AC220V±10%; 7.控制器额定功耗:<=AC 5W; 8.控制器接线端子输出容量：3A/ AC220V
电动消防泵控制器使用说明书 一、概述： 电动消防泵控制器是依据国标GB21208-2007、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。 二、功能特点： 1.功能描述 1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备 电源类型； 1.2 参数可设置：过压、欠压、系统密码、消防泵参数、A TSE自复延时时间、消防泵自 动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可 以同过面板上的按键进行设置； 1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、A TS切换失败、通信失败、 泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、声光 报警器以及led灯点亮的方式进行报警； 1.4 周测试功能：设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消 防泵能否正常启动； 1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源； 1.6 实时采集、显示常用和备用电源的三相电压及干路电流； 1.7 泵异常情况处理：能自动识别泵异常启动、异常停止； 1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止； 1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保 证任何时候只有一个泵运行； 1.10当发生过载、堵转或短路情况时，系统会按照标准要求进行保护； 1.11日历功能：显示当前的时间，并可随时修改；
1.12 具有远程启动和远程报警功能。 1.13 具有软件复位功能； 1.13 带有485通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监 测和控制（此功能有待完善）。 2.特点 通过高亮的LED灯显示故障，保证火灾发生时，人能在烟雾中清楚识别； 系统操作有A、B两种操作级别，手动和外部操作等A操作级别高于自动操作等B操作级别； 控制发电机的继电器与常用电源联锁，保证常用电源出现故障后，系统自动启动发电机； 控制器外部装有手柄和按钮，操作人员可以很方便的进行柜外操作； 自动定期检测消防泵和线路的好坏，可有效保证火灾发生时不出现泵不能启动的情况； 清晰迷离的人机界面，采用192*64大屏幕液晶中文显示，设置参数可以很方便的通过按键进行操作； 采用AC23级别的隔离开关，可在柜外进行带电操作； 各继电器的输出和开关的接线进行了互锁设计，保证不会同时启动两台消防泵； 控制器内采用特种电线进行接线，使控制柜具有体积小、结构紧凑、安装方便、电线使用寿命长等特点； 采用电机保护型的断路器，对泵出现的短路故障能进行实时保护； 时间日期的设置能自动判断是否越界； 柜外装有模拟开关，可方便地演示控制器的电源切换功能； 火灾发生时，自动退出测试模式，保证了“消防优先”的原则； 大功率消防泵可以采用降压启动的方式，减小泵启动时对电网的冲击； 只需简单地更换直接启动或降压启动装置，就可实现消防泵控制器两种启动方式的转
XMT-系列智能数显温控仪使用说明书 XMT－7000系列智能数显温控仪使用说明书 操作注意 ·断电后方可清洁仪器。 ·清楚显示器上的污渍请用软布或绵纸。 ·显示器易被划伤，禁止用硬物擦洗过触及。 ·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。 一、主要技术指标 1.1 输入 热电偶S R B K N E J T 热电阻Pt100 JPt100 Cu50 1.2 基本误差: 输入满量程的±0.5%±1个字 1.3 分辨率：1℃0.1℃ 1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，
范围内及待机状态报警 1.6 报警输出：继电器触点AC250V 3A（阻性负载） 1.7 控制方式：模糊PID控制、位式控制 1.8 控制输出：继电器触点（容量：220VAC3A) SSR驱动电平输出（DC0/5V) 过零触发脉冲:光偶可控硅输出1A 600V 移相触发脉冲:光偶可控硅输出1A 600V 1.9 电源电压: AC85-264V(50/60Hz) 21.6-26.4V AC(额定24V AC) 21.6-26.4V DC(额定24V DC) 1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA 1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48 二、产品型号确认 产品代码： X M T ①- 7 ②③④- ⑤⑥～⑦ ①仪表面板尺寸（高×宽mm） S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160
XMT-2000 智能型数字显示温度控制器使用说明书 此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。 操作注意 为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。 断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。显示器易被划伤，禁止用硬物擦拭或触及。 禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。 1．产品确认 本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。 请参照下列代码表确认送达产品是否和您选定的型号完全一致。 XMT□-□□□□-□ ①②③④⑤⑥ ①板尺寸（mm）3:时间比例(加热) 5:下限偏差报警 省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警 A:96×96 5:驱动固态继电器的PID调节⑤输入代码 D:72×72 6:移相触发可控硅PID调节 1:热电偶 E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻 F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号 G:48×48 ④报警输出⑥馈电变送输出 ②显示方式 0:无报警 V12:隔离12V电压输出 6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出 ③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出 0:位式控制3:上下限绝对值报警 2:三位式控制 4:上限偏差报警 2．安装 2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固。 （1）仪表安装于以下环境 （2）大气压力：86~106kPa。2．3 尺寸 环境温度：0~50℃。 相对湿度：45~85%RH。 （3）安装时应注意以下情况 H h 环境温度的急剧变化可能引起的结露。 腐蚀性、易燃气体。 直接震动或冲击主体结构。 B l 水、油、化学品、烟雾或蒸汽污染。 b b’ 过多的灰尘、盐份或金属粉末。 空调直吹。阳光的直射。 热辐射积聚之处。 h’ 2．2 安装过程（1）按照盘面开孔尺寸在盘面上打出用来安装单位：mm 仪表的矩形方孔。型号 H×B h×b×1 h’×b’ （2）多个仪表安装时，左右两孔间的距离应大 XTA 96×96 92×92×70 (92+1)×(92+1) 于25mm；上下两孔间的距离应大于30mm。 XTD 72×72 68×68×70 (68+1)×(68+1) （3）将仪表嵌入盘面开孔内。 XTE 96×48 92×44×70 (92+1)×(44+1) （4）在仪表安装槽内插入安装支架 XTG 48×48 44×44×70 (44+1)×(44+1) 3．接线 3.1接线注意 （1）热电偶输入，应使用对应的补偿导线。 （2）热电阻输入，应使用3根低电阻且长度、规格一致的导线。 （3）输入信号线应远离仪表电源线，动力电源线和负荷线，以避免引入电磁干扰。 3.2接线端子 4．面板布置 ①测量值（PV）显示器（红） ?显示测量值。 ?根据仪表状态显示各类提示符。 ②给定值（SV）显示器（绿） ?显示给定值。 ?根据仪表状态显示各类参数。 ③指示灯 ?控制输出灯（OUT）(绿)工作输出时亮。 ?自整定指示灯（AT）(绿) 工作输出时闪烁。 ?报警输出灯1（ALM1）(红)工作输出时亮。 ?报警输出灯2（ALM2）(红)工作输出时亮。 ④SET功能键 ?参数的调出、参数的修改确认。 ⑤移位键 ?根据需要选择参数位，控制输出的ON/OFF。 ⑥▲、▼数字调整键 ?用于调整 数字，启动/退出自整定。
一周编程电子智能室温控器LOGIC 578001使用指南 引言 感您选择了我们的产品及对我们的信任与支持。本装置是电子式定时恒温器，可设置一星期为周期的运行程序。通过该装置，可对安装环境的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。 符合标准：符合欧盟法令： EN 60730-1 标准及其修订容欧盟B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟E.M.C.89/336/EEC号法令及93/68/EEC修改法令 EN 60730-2-9 标准 产品规格： 电源：二节LR6型1.5V碱性电池 温度调节围：10至35℃ 显示屏显示之环境温度：0至40℃(分辩率0.1℃） 温度修正频率：每分钟一次 微分：0.2至0.4K 探针传感器：NTC3% 保护等级：IP20 绝缘等级： 热梯度：1K/15分 输出：转换继电器
触点容量：8（2.5）A250V~ 作用类型：1BU 绝缘条件：正常环境 最大工作温度：50℃ 储存温度：0-60℃ 防冻温度：6℃恒定 运行程序：以一星期为周期设置 软件等级：A 液晶显示屏 夏季/冬季（采暖/空调）切换 程序设置中的最小增减允许时间：1小时 安装：壁式安装 安装及连接： 安全预防措施 在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4） 安装位置 定时恒温器须安装在远离热源（暖气装置、、厨房）和门窗之处，安装高度离地面约1.5米。（图5） 安装
见图6-7-8 电气连接 将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备 1＝共用接线柱 2＝常开接线柱 3＝常闭接线柱 重要事项： 请务必严格遵照相关现行法律的规定及安全规安装定时恒温器。 电池更换： 当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。 更换电池时，请打开恒温器的前板按照前板上的说明进行操作，电池寿命为一年。（图9） 提示：建议在采暖设备开启时更换电池。（一年更换一次）完成电池更换以后，装回电池座的盖子，按RESET键，按照“时钟设置”的说明重新设定时间。
R KC温控器RH400FK02-M*AN/N参数数值及操作原理 1、RH400参数 2、产品特点和应用 日本RKC理化公司主要生产模块型控制器，数字多点控制器，数字显示控制器，程序控制器，各种传感器，指示器等，公司通过了国际质量认证体系「ISO9001」的认证，主打产品安全标准遵守美国最新安全标准UL、加拿大安全标准CSA、欧洲安全标准EMC指令及低压指令标准符（CE认定合格品）。 RH系列数字显示控制器采用维护性能好的插入式构造；同时，产品纵深与原始型号（ CD 系列）相比缩短了 40% 。是最新型标准温度控制器。 纵深 60mm （ RD100:63mm ）的纤薄外形 11 段 LCD ，大屏清晰可视性好。 具有较高目标值应答性的PID 常数演算 取样周期0.5 秒 可变更响应快慢、POST 微调功能 可缩短AT 执行时间的启动演算功能 此款新型温控器的优势: 1.搭载了清晰明了的大型11段显示的LCD显示器,更能轻易识别以往难以分辩的文字 2.增加了操作键锁定显示,操作键锁定的功能,可以一目了然地显示现在的锁定状态 3.算出的PID数据更具有优越的目标值响应性,与以往的AT运算得出的PID数据相比,此款温控器更能快速自动地算出PID数值,在灵敏响应性的基础上,还具有优越的抗外部干扰的响应性. 4.可消减AT实行时间 5.可以扩展实行AT后的控制特性(POST演算).
3、控制方法 RKC系列智能数字温度控制器，采用最新的平面操作和微机智能控制技术。本着简单易用，稳定可靠的原则，该系列表具有极大的市场适应性，产品按国家标准制造并有多种安装尺寸。 工业区用到温控器一般采用热电偶传感器来测量温度值，热电偶有J,K,R,S等分度号，每种分度号热电偶在不同温度范围内有它独特的温度精度，常用的K分度号热电偶精度范围在0-400°C，是常见的温度传感器。另外一种温度传感器是热电阻，常见的是PT100，也叫铂金电阻，精度比较高，一般为-199-649°C这个范围内使用，价格稍微比热电偶贵些。 独特之处编辑RKC温控器出场时候为单回路调节器，即只有加热功能，称之为基本表，一般发到代理商处，由代理商扩展多路调节和报警输出控制功能，俗称改表，这样保证了很少硬件成本即可实现多功能扩展，这是其他温控器没有的功能，另外RKC温控器的输入范围和报警范围都是可以通过软件和参数来设置的，比较方便，过流保护功能可以通过外加电流互感器来实现，带485通讯口，可以跟上位机通讯。 莞联硕机电代理日本理化RKC温控器，,温度调节器，温度控制器，CH402温控器，CD901温控器库存现货。特价供应，备客户急用之所需。本公司可供全国客户之所需，在阿里巴巴、淘宝供应，快递送货上门， 1..热电偶：K、J、R、S、B、E、N、T、W5RE/W6RE、PL‖、U、L 2.测温热电阻输入：PT100、JPT100 3.支流电压：DC0——DC5V，DC1——DC5V 取样周期：0.5s 测量精度：热电偶：±（显示值的0.3%+1digit）或±2度测温电阻：±（显示值的0.3+1digit） （DC0/12V）允许负载电阻600欧以上可以加热冷却双输出控制（输出1：加热侧；输出2：冷却侧） 供选加热器断线警报和控制环断线警报。
感谢您使用本厂产品 使用前请认真阅读产品使用说明书 目录 一、概况 (1) 二、工作原理 (5) 三、主要技术指标 (5) 四、安装及使用 (5) 五、注意事项 (10) 六、附录Pt100工业铂电阻分度值表 (11)
一、概况 1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名 如下： 2 2、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下： 2
BWY（WTYK）系列温度控制器的成套性和适用性
图一 系列温度控制器外形及安装尺寸B W Y (W T Y K )
二、工作原理 变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。 BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。也可通过数显仪表，将Pt100铂电阻信号转换成与计算机联网的直流标准信号（0～5）V、(1～5)V或(4～20)mA输出。 三、主要技术指标 （一）BWY（WTYK）-802、803型 1、正常工作条件：（-40～+55）℃ 2、测量范围：（-20～+80）℃ （0～+100）℃ （0～+120）℃ （0～+150）℃ 3、指示精确度： 1.5级 4、控制性能：①设定范围：全量程可调 ②设定精确度：±3℃ ③开关差： 6±2℃ ④额定功率： AC 250V/3A ⑤标准设定值：802：K1=55℃； K2=80℃ 803：K1=55℃； K2=65℃ K3=80℃ 5、仪表安装尺寸：详见外形及安装尺寸图 （二）BWY（WTYK）-802A、803A型 1～5条同上。 6、输出Pt100铂电阻信号（附分度值） （三）XMT-288F数显温控仪，另附说明书。 （四）XMT-288FC数显温控仪，另附说明书。 四、安装及使用 （一）BWY（WTYK）-802、803型温控器
变频水泵控制器常见故障及解决方法！ 变频水泵控制器常见故障及解决方法： 一、在客户用水时，有很大噪音，水的压力也不是很稳，请问这是什么原因造成的？ 1.用户用水时，水压波动剧烈，变频泵一直处于变频状态。 2.由于用户用水和变频泵频繁变频导致的水压波动引起一些管道共振。 3.变频部分频率可能和泵的机械振动频率相近引起共振。 4.检查是否有气蚀现象（泵充水是否完全）、出口管路是否有空气积聚。 5.检查无负压供水设备水泵的轴承是否有磨损。 6.变频的参数没有设置好。 二、水泵启动瞬间压力很大？ 1.要检查管道是否有阻塞现象，造成压力突变（因为流量变小），要检查管道是否有漏水现象，造成压力不能保持。 2.一般来说，供水机组是自动的，它的自动动作是靠压力来控制机组的开关动作。管道的流量大小也会影响很大，流量变小会造成水泵一启动，出口处至阻塞处压力突然变大，造成压力控制误动作，启动就会频繁（漏水也会）。 3.启动水泵的瞬间，产生了水锤。 三、系统打不上水？ 1.检查水池有没有水，查看电机转的方向是否正确，变频器有可能被改向了。 2.如果止回阀在电机的前端，止回阀的前端如果有水，而电机里的水又被排空，这时电机抽的是空气。查看电机前有没有阀门，把上面的水排掉，这样电机才抽的上水。 3.以上都不能解决的话，就打开机子看看抽水的叶轮是不是破了，不过这时由于不平衡，电机的噪声会变大。 四、进水端已经有水箱的情况下，出水端的稳压罐是起什么作用？ 1.起到恒定水压的作用，但是现在一般情况下用泵就能解决恒压问题，不设置恒压罐。 2.起到消除水锤的作用，减少水锤造成的管网冲击。 五、压力无法平稳，怎样去解决？ 如果是用水量波动大，或者是供水管太细，就不好解决。可以尝试重新设置系统的PID 参数、改变压力变送器的安装位置。 六、压力传感器安装的位置与节能没有关系吗？ 没有关系，只取决于设定值。如果设在终端，压力就要低一些，如果是泵出口，压力就会高一些。 还有，如果在泵的出口，反应比较灵敏，这样频率波动比较大，这样可以通过控制器参

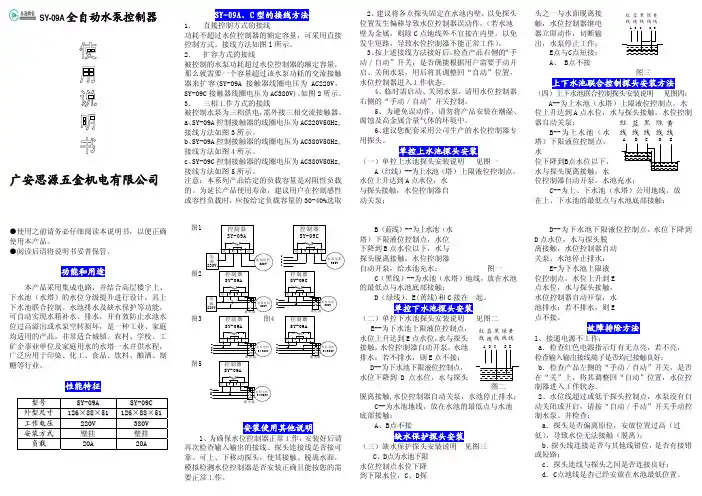

创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 水泵压力控制器说明 目前，使用的压力控制器品种繁多，压力控制器和电接点压力表均安装在压力罐的上部，调试比较麻烦、压力精度不高，为了解决以上问题，我用单片机开发了比较适合于一般供水的水泵压力控制器，该水泵压力控制器对当前压力值、上限压力值和下限压力值全部数字显示，操作方便直观。 一、产品特点 1、采用单片机控制，具有上限与下限数字设定并全部自动 控制（有两套上、下限控制，有二组常开继电器）。 2、压力控制范围根据远传压力表来定（可设定）。 3、电源电压；AC12V。 4、当前压力、两组压力设定值永久保存并可查询。 5、也可以用在温控、流量控制、阀门控制等。 二、安装接线
二、使 用 方法及参数设定 1、参数设定 参数设定方法：按住菜单键（1秒左右）出现F x，其中X为参数设定号，再次按住菜单键（3秒左右）出现F X中的参数值，用上翻键和下翻键修改参数，按菜单键保存设置，在使用中按上翻键显示压力1的上限，按下翻键显示压力1下限。 压力控制器参数设定表 参数号设定内容参数号设定内容 F 0 压力1下限 F 4 保留 F 1 压力1上限 F 5 压力调节 F 2 压力2下限 F 6 压力表选 择
F 3 压力2上限 说明：参数设定F 6项根据压力表选择参数；远传压力表为0.6mp时参数为6、1mp时参数为10、1.6mp参数为16、2.5mp 参数为25。因远传压力表（滑动电阻式）本身有线性等误差所以参数设定时应与实际压力（远传表压力）相配合设定。继电器（R01、R02）只能带接触器之类的负载。 编写；okmye 延吉环宇城市供水设备厂 编写日期：2012年7月 创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王*
o o o RKC温控器- CD-901 o RKC温控器系列- 精品推荐 o RKC温控器- CB-900 RKC温控器- CD-701 RKC温控器- CH-102 REX-C400 o RKC温控器- CD-901 - 详细信息
o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致 ·大屏LED显示 ·温度报警 ·操作、性能与RKC相同 o RKC温控器使用警告 ·接线警告： - 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故； - 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。 ·电源供给： - 为防止仪器损坏或失效，用额定电夺供电； - 为防止仪器损坏或失效，所有接线工作完成后方可供电。 ·禁止在易燃气体附近使用： - 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。 ·严禁触及仪器内部： -- 为防止触电或燃烧，严禁触及仪器内部。只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！ ·严禁改动仪器： - 为防止事故或仪器失效，不禁改动仪器。 ·保养： - 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件； - 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。 RKC温控器操作注意 ·断电后方可清洁仪器； ·清除显示器上的污渍请用软布或棉纸； ·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。 RKC温控器概述 CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。 主要特点： 热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置； 软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS； 模糊理论结合传统PID方法，控制快速平稳，先进的整定方案； 输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。另附二路可定义的报警点输出。RKC温控器主要技术指标 ·输入：各种热电偶（TC）、热电阻（RTD）标准电流电压信号（见输入类型表）； ·基本误差：输入满量程的±0.5%±1个字； ·分辨率：1℃、0.1℃； ·采样周期：3次/sec ·报警功能：上限，下限，上偏差，下偏差，区间内，区间外； ·报警输出：继电器触点AC250V 3A（阻性）；
精心整理 方案编号：201188-1 1.4MW燃气热水锅炉 控 制 系 统 方 案 南京仁泰法恩电气有限公司 2011年8月8日 联系人：陈留群方案设计说明： 1、南京仁泰法恩电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份 制公司，是国内最大的锅炉电脑控制器厂家。 2、本公司是中国锅炉行业工业锅炉控制标准《JB/T****》的第一起草单位。 本方案由该标准的第一起草人王曦宁主持编写。 3、本方案在满足招标所用要求以外又增加了以下功能： ①、本公司运用当今世界前沿科技和仁泰可靠性核心技术，具有国际标准的高性能指标和“会说话” 功能。当出现故障时，声光报警并有照语音提示指导相关人员排除故障，从而使锅炉进入一个会说话的时代。 ②、本系统控制采用了热源运行周期自动寻优、环境温度前馈控制、故障自动检测等多项自主核心技 术，让使用单位大大节约了运行成本。
4、本公司产品通过国家级测试所最高等级—4级的电磁干扰测试，严格遵循国际通行的可靠性系统工 程（RSE）原则，从而使系统平均无故障时间达到了最优。 5、使用当今最先进的SMT表面贴片焊技术，确保系统高科技性和可靠性。 一、公司介绍 南京仁泰法恩电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份制公司，是国内最大的锅炉电脑控制器厂家。 仁泰公司于1995年在全国率先推出锅炉电脑控制器，至今已发展到全系列燃煤、燃油(气)和电热锅炉的电脑控制、PLC控制、iPC 控制、小型和大型DCS控制和供暖节能控制，控制锅炉的吨位达到150t/h，并且始终保持技术领先地位。目前仁泰公司产品已遍布全国，部分出口国外，近800家国内锅炉厂和30家外资锅炉厂配套使用，已成为我国锅炉控制的主流产品和着名品牌，是中国锅炉行业“工业锅炉控制标准”第一起草单位。 “卓越、严谨、诚信、共赢”，是仁泰公司的企业精神，她体现在仁泰公司永续前进的步伐之中，体现在与客户、合作伙伴、内部员工以及竞争对手的相处之中。 我们不仅向世界提供最佳的冷暖控制，更是在提高人们的生活和工作的质量。 公司资质： 中国锅炉行业“工业锅炉控制标准”第一起草单位 省级高新技术企业 国家级高新区企业 计算机软件企业 锅炉行业协会团体会员 通过ISO9001-2000质量体系认证 二、关于标准 1、目前尚无锅炉控制器的国家标准或行业标准，我公司执行的是南京仁泰公司企业标准Q/3201RTG01-2000，是目前国内唯一具有企业标准的锅炉电脑控制厂家。 2、我国工业锅炉控制装置的行业标准正在制定中，我公司为该标准的第一起草单位。 3、本控制方案依照国家有关标准和规程及南京仁泰公司企业标准编制，全面满足招标方要求。主要引用的标准有：
附： CH402型温度控制器使用说明书 一简介： 该温度控制器利用精密的铂电阻来传递温度信号，采用先进的部控制模块，优化了各个控制参数之间的关系，并进一步加强了自适应功能在各种条件的适应调节的功能，使之在温度控制方面表现得更为突出。 CH402的电源输入可选用工频交流电220V，直流24V；输入可以是电阻信号，也可以使用热电偶；继电器输出为24V直流电；另外CH402还具有报警输出端。 二 CH402的面板 1——PV 实际温度显示（绿色显示）。 2——SV 设定温度显示（桔红显示）。 3——AT 自调节功能显示（绿灯）。 OUT1 输出控制显示（绿灯）。 ALM1 报警输出显示（红灯）。 OUT1 ALM1 未扩展。 4——SET 用来选择设定各个参数的键。 5——R/S 用来改变数据位（参数设定时）， 控制温控器的开关。 6——用于数字的减少（参数设定时）。 7——用于数字的增加（参数设定时）。
三：CH402显示信息说明 在刚接通电源的时候，CH402会显示： 然后显示： 随后即为正常工作显示，在设定参数时，PV会显示各种功能的代表符号，特列举在下： 各符号功能列表
附：表一 四：参数设定说明： 1、在使用SET键功能时：按一下，即SV温度可设，R/S为选择所要改动的数据位；按定SET键超过2秒钟，既出现表中所列的功能选项，再按SET键，可选择需要设定的参数项，R/S为选择所要改动的数据位。各位数字的调节则由另外两键来调节。 2、在使用R/S的开关功能时，也需要按住R/S超过1秒后。 3、使用自动调节的功能时，外界环境与正常实验时相同，温度的变化必须是一个完整连续的过程，这样才能获得一系列比较满意的自
XMTD-2000智能型数字显示温度控制器使用说明书概述 XMTD-2000智能数字显示温控仪表是我厂新推出的新一代温控仪表。本产品采用性能优异的单片微机作为主控部件，具有精度高、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。 XMTD-2000温控仪可广泛应用于轻工机械层压机，包装、印刷、纺织、造纸、等行业。选用时靖仔细确认是否符合您的要选的型号XMT□—□□-□-□ 传感器分度号测量范围 F:0～10000C K：0～4000C E：0～3000C 输入代码：1：热电隅 外形尺寸：E：72*72 技术参数及安装 1安装注意事项： 仪表安装环境要求： ①大气压力：86—106Kpa。 ②环境温度：0—500C。 ③相对湿度：45—85RH%。 安装时注意以下情况： ①环境温度的急变可能引起的结露。 ②腐蚀性及易燃气体的有可能侵害。 ③直接震动或冲击机的主体。 ④水、油、化学器、烟雾或蒸气的污染等。 ⑤过多的尘埃、盐雾或其它的金属粉末等。 ⑥空调的直吹。 ⑦阳光的直射。 ⑧热辐射的积聚之处等。 2安装过程 ⑴按照盘面的开孔尺寸在盘面上开出来安装仪表的方孔，如多个仪表安装时请将左右两只仪表的距离大于25mm,上下两只仪表的距离应大于30㎜。 ⑵将仪表嵌入盘面的开孔内， ⑶将仪表安装槽内插入安装支架。 ⑷推紧安装支架，使仪表与盘面结合牢固，再拧紧螺钉。 3主要技术性能 ①测量精度：0.5%±1dig; ②电源电压:220VAC; ③环境温度:0—500C; ④应用模糊PID技术控制;
⑤开孔尺寸（㎜）:KCY-E型为:68*68 接线方式 1接线的注意事项： ⑴热电隅输入，应该使用对应的补偿导线。 ⑵输入信号线应远离仪表的电源线、动力电源线、负荷线。以避免产品信号的干扰。 2、接线端子图： XMTD-2000的仪表接线 1、各功能的调出顺序： ◇仪表通电后，上排显示INP，下排显示分度号，表示输入类型；经4秒后，上排显示量程上限，下排显示量程下限，表示测量范围；再经4秒，上排显示测量值，下排显示设定值，此时仪表进入正常工作状态。 ◇各参数设定： 按“SET”键，上排显示TH（上限温度设定值），按∧或∨键，使下排显示为所需要的值； 再按“SET”键，上排显示DT（延时时间设定值），按∧或∨键，使下排显示为所需要的值； 再按“SET”键，上排显示TL（下限温度设定值），按∧或∨键，使下排显示为所需要的值； 再按“SET”键，上排显示AT（报警时间设定值），按∧或∨键，使下排显示为所需要的值； 再按“SET”键退回到标准模式。 ◇控制参数的设定： 按“SET”键4秒种以上，一排显示控制参数的提示符（见参数表），按∧或∨键，使下排显示为所需要的值； 再按“SET”键，上排依次显示各参数的提示符，按∧或∨键，使各控制参数为所需要的值； 再按“SET”键4秒种以上，回到标准模式。 ◇注意：若红色显示的下面出现000说明热电隅接反了，如果上面出现000则说明热电隅开路或温度超过测量范围值了。 2、各功能的使用 ◇在停止状态，仪表上排显示测量值，下排显示“STP”。 ◇冷启动时开始加热，加热指示灯亮，仪表上排显示温度测量值，下排显示TH的数值。当测量值大于TH值时，停止加热，加热指示灯灭。 ◇延时指示灯亮，仪表开始延时，上排显示延时时间，下排显示DT的数值。当延时时间大于DT值时，延时指示灯灭。 ◇风机启动，降温指示灯亮，开始降温过程，仪表上排显示温度测量值，下排显示SPL的数值。当测量值小于TL的数值时，风机停止，降温指示灯灭。 ◇蜂鸣器开始鸣叫，报警指示灯亮，开始报警过程，上排显示报警时间，下排显示AT的数值。当报警时间大于AT的值时，蜂鸣器停止，报警指示灯灭。
RCK CH402 温度控制器使用说明书 感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。 本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。 第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-1 2.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2 2.1外形尺寸 2.2安装方法 3.接线 3.1端子构成 3.2接线注意事项 4.规格 4.1输入 4.2设定 4.3显示 4.4输出 第2章功能篇 1.控制 1.1PID控制 1.2加热、冷却控制 1.3正动作、逆动作 1.4自动演算(AT)功能 1.5自主校正（ST）功能 1.6设定数据锁（LCK）功能 2.报警 2.1温度报警 2.2加热器断线报警（HBA） 2.3控制环断线报警（LBA） 3.输入异常时的动作 第3章操作篇 1.设定前状态 2 S V设定模式 3.参数设定模式 4工程师参数设定模式 第4篇通讯篇（仅限CD系列表） 第5篇其它
第1篇准备篇 1.型号定义 请参照下列代码表确认产品是否与您指定的型号一致。 CD/CH □01/02□□□-□□*□□-□□ ①②③④⑤⑥⑦⑧⑨⑩ ①规格尺寸详见第1篇2.1节 ②控制类型 F：PID动作及自动演算（逆动作） D：PID动作及自动演算（正动作） W：加热/冷却PID动作及自动演算（水冷）*1 A：加热/冷却PID动作及自动演算（风冷）*1 ③输入类型：见输入范围表 ④范围代码：见输入范围表 ⑤第一控制输出（OUT1）（加热侧） M：继电器接点输出8：电流输出（DC4~20mA） V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出 ⑥第二控制输出（OUT2）（制冷侧）*2 无记号：当控制动作是F或D时 M：继电器接点输出T：闸流控制管输出 V：电压脉冲输出8：电流输出（DC4~20mA） ⑦第一报警（ALM1），⑧第二报警（ALM2）*2 N；未设报警J：下限输入值报警 A：上限偏差报警K：附待机上限输入值报警 B：下限偏差报警L：附待机下限输入值报警 C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4 F：附待机下限偏差报警V：上限设定值报警 G；附待机上下限偏差报警W：下限设定值报警 H：上限输入值报警 ⑨通信功能（仅限CD系列） N：无通信功能 5：RS-485（双线系统） ⑩防水/防尘功能 N：无防水/防尘功能 1：有防水/防尘功能 注：*1W或A型无自主校正功能 *2第二控制输出（OUT2）﹑第二报警（ALM2）为选项 *3不能被定为第一报警（ALM1） *4控制环断线报警只能在第一报警和第二报警中选择其一
? o o o RKC温控器 - CD-901 o RKC温控器系列 - 精品推荐 o RKC温控器 - CB-900 RKC温控器 - CD-701
RKC温控器 - CH-102 REX-C400 o RKC温控器 - CD-901 - 详细信息 o RKC温控器 CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致 ·大屏LED显示 ·温度报警 ·操作、性能与RKC相同 o RKC温控器使用警告 ·接线警告： - 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故； - 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。 ·电源供给： - 为防止仪器损坏或失效，用额定电夺供电； - 为防止仪器损坏或失效，所有接线工作完成后方可供电。 ·禁止在易燃气体附近使用： - 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。 ·严禁触及仪器内部： -- 为防止触电或燃烧，严禁触及仪器内部。只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！ ·严禁改动仪器： - 为防止事故或仪器失效，不禁改动仪器。 ·保养： - 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件； - 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。 RKC温控器操作注意 ·断电后方可清洁仪器； ·清除显示器上的污渍请用软布或棉纸； ·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。 RKC温控器概述 CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。 主要特点： 热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；
CH402智能温度控制器使用指南-------温度异常故障排查篇 仪表面板仪表接线图 一、仪表面板相关说明： OUT灯：输出指示灯，灯亮时有12VDC输出，灯灭时没有电压输出（3与4仪表端子）。 AL1/AL2灯：报警输出指示灯。灯亮时继电器触点闭合，灯灭时继电器触点断开（6与7仪表端子）。 PV窗口：显示测量温度值。 SV窗口：显示设定（控制）温度值。 二、仪表使用过程中出现问题检查方法（温度仪表常见故障）。 1、控制失控，温度超过设定值，且温度一直在往上升。 遇到此类故障，首先查看此时的仪表OUT指示灯是否点亮、用“万用表”的直流电压档测量仪表的3与4号端子是否有12VDC输出。如果灯不亮，3与4号端子也没有12VDC输出。则表明问题出在发热体的控制器件上（如；交流接触器、固态继电器，中继等），查看控制器件是否有短路、触点断不开、接错线路等现象。 2、加温一段时间，温度没变化。一直显示现场环境温度（如室温25℃） 遇到此类故障，首先查看SV值设定值是否设好、仪表OUT指示灯是否点亮、用“万用表”测量仪表的3与4号端子是否有12VDC输出。如果灯亮，3与4号端子也有12VDC输出。则表明问题出在发热体的控制器件上（如；交流接触器、固态继电器，中继等），查看控制器件是否有开路、器件规格是否有误（如220的电路中接380V的器件）、线路是否接错等现象。另外查看传感器是否有短路现象（热电偶短路时，仪表始终显示室温）。
3、加温一段时间，温度显示越来越低。 遇到此类故障，一般为传感器的正负极性接反，此时应查看仪表传感器输入端子接线（热电偶：8接正极，、9接负极；PT100热电阻：8接单色线、9与10接颜色相同的两条线）。 4、加温一段时间，仪表测量显示的温度值（PV值）与发热体的实际温度相差很大（比如，发热体的实际温度为200℃，而仪表显示为230℃或180℃） 遇到此类故障，首先查看温度探温头与发热体接触点是否有松动等接触不良现象、测温点选择是否正确、温度传感器的规格选择是否与温度控制器输入规格一致（如温控表为K型热电偶输入，而现场安装了J型热电偶测温度）。 5、仪表PV窗口显示HHH或LLL字符。 遇到此类故障，则表示仪表测量的信号出现异常（仪表测量温度低于-19℃时显示LLL、高于849℃时显示HHH）。如果温度传感器为热电偶，则可拆下传感器、直接用导线短接仪表的热电偶输入端子（8与9端子），上电后如果仪表能正常显示室温（现场环境温度如：30℃），则问题出在温度传感器，用万用表工具检测温度传感器（测热电偶或PT100热电阻）是否有开路（断线）、传感器线是否接反、接错，或传感器的规格与仪表不一致。 如果以上问题都排除则可能由于传感器的漏电而烧毁仪表内部温度测量电路。
