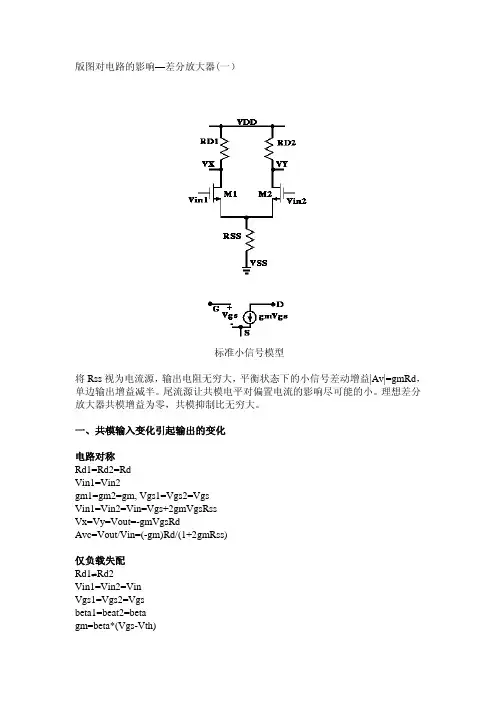

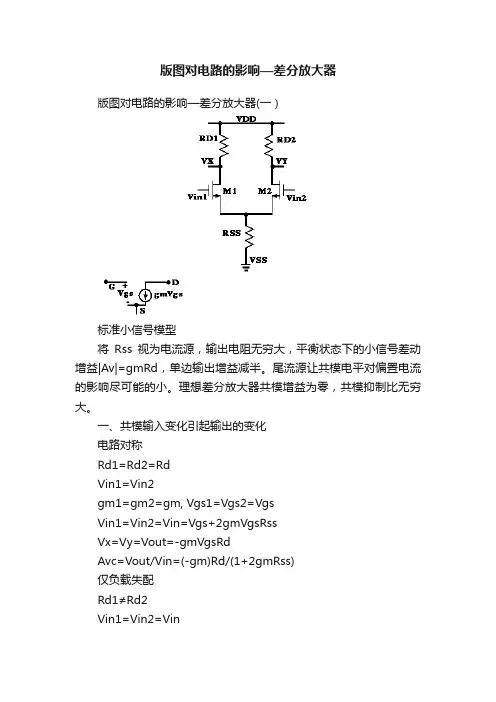

版图对电路的影响—差分放大器(一）
标准小信号模型
将Rss视为电流源，输出电阻无穷大，平衡状态下的小信号差动增益|Av|=gmRd，单边输出增益减半。尾流源让共模电平对偏置电流的影响尽可能的小。理想差分放大器共模增益为零，共模抑制比无穷大。
一、共模输入变化引起输出的变化
电路对称
Rd1=Rd2=Rd
Vin1=Vin2
gm1=gm2=gm, Vgs1=Vgs2=Vgs
Vin1=Vin2=Vin=Vgs+2gmVgsRss
Vx=Vy=Vout=-gmVgsRd
Avc=Vout/Vin=(-gm)Rd/(1+2gmRss)
仅负载失配
Rd1≠Rd2
Vin1=Vin2=Vin
Vgs1=Vgs2=Vgs
beta1=beat2=beta
gm=beta*(Vgs-Vth)
gm1=gm2=gm
Vin=Vgs+2gmVgsRss
Vx=-gmVgsRd1
Vy=-gmVgsRd2
Vx-Vy=-gmVgs(Rd1-Rd2)
Avc=(Vx-Vy)/Vin=(-gm)(Rd1-Rd2)/(1+2gmRss)
仅晶体管失配
beta1≠beta2
gm1≠gm2
Vgs1=Vgs2=Vgs
Rd1=Rd2=Rd
Vin1=Vin2=Vin
Vin=Vgs+(gm1+gm2)VgsRss
Vx=-gm1VgsRd
Vy=-gm2VgsRd
Vx-Vy=-VgsRd(gm1-gm2)
Avc=Vx-Vy/Vin=-Rd(gm1-gm2)/[1+(gm1+gm2)Rss]
摘录自(1)：
1、共模扰动频率的增加与尾流源并联的电容会使电流产生很大的变化(即使
尾流源输出阻抗很大，在高频时也会变得很严重)
2、电路不对称既来自负载电阻，也来自输入晶体管。通常后者产生的失配要
大得多。
由i=q/t, q=cv, f=1/t得到i=cvf，所以尾流部分的寄生电容与输入频率会影响到尾流源，进而影响到整个差动电路的性能。
C=Eox * Area / Tox,很容易看出面积越大电容也越大。以W/L = 100 / 1的晶体管为例，画成finger =1时，diff_area_f1=100 * (1.5*2 + 1) = 400, all _area_f1=400 + (0.5*4*2) = 404；当finger =2 时，diff_area_f2 = 50 * (1.5*3 +1*2) = 325, all_area_f2=325 + (0.5*6.5*2) = 331.5。每次减小重合部分的面积。设MOS宽度为W,重合部分宽度为ds，channel长度为g，gate出diff为cap，finger 数目为n，有(W/n+2*cap)(n*ds+ds+n*g)>=(W+2*cap)(2*ds+g)，得出当n>=W*ds/[2*cap*(g+ds)]时，finger=n的整体面积大于finger=1的面积。
如果ds=x * cap, g=y *cap则
n = [W/(2*cap)] *[x / (x+y)]，finger=n
如果y=z*x，其中z=g/d，则
n=W/[2*(1+z)*cap]，将(1+z)*cap作为一个整体k，则
n=(W/2)*(1/k)，k=(1+g/ds)*cap
上式可知k越小，n越大，也就是k越小画成多个finger的形式越合算。更直观讲就是栅宽度过大于源漏极的宽度，或者栅超出有源区很大值时，画成finger态就不太经济了。以图例的值计算结果n=60，当然拆分来画，还是要是电路的性能作为最终的依据。
这里建议取n为偶数根source端在两边，drain端在中间，注意（以图为例）水平宽度与垂直高度相对比例。
尾流源器件目的是提供稳定的电流，其实可以是镜像电流源的一部分，所以画法已经在上次讨论过了。不过考虑与另一晶体管相距较远，应以metal 作为连线。
晶体管失配会造成很大的影响，为保持晶体管的匹配通常的做法有，中心对称和质心对称（交叉对称）法，这些可以运用在制程偏差很大的项目中。在先进的工艺里，这方面的所占的比重在逐步下降，甚至可以忽略，在种情况下的匹配就是将晶体管尽量靠近，比如共用。
二、差模输入变化引起输出的变化
电路对称：
Rd1=Rd2=Rd
Vgs1=Vgs2=Vgs
gm1=gm2=gm
Vx=-Vy
Vx-Vy=2Vx
Vx=-gmVgsRd
Vin1=-Vin2
Vin1-Vin2=2Vin1
Vin1=Vgs+2gmVgsRss
Avd=(Vx-Vy)/(Vin1-Vin2)=Vx/Vin1=(-gm)Rd/(1+2gmRss)
仅负载失配
Rd1≠Rd2
Vgs1=Vgs2=Vgs
gm1=gm2=gm
Vx=-gmVgsRd1
Vy=gmVgsRd2
Vx-Vy=-gmVgs(Rd1+Rd2)
Vin1=-Vin2
Vin1-Vin2=2Vin1
Vin1=Vgs+2gmVgsRss
Avd=(Vx-Vy)/2Vin=(-gm)[(Rd1+Rd2)/2]/(1+2gmRss)
仅晶体管失配
beta1≠beta2
gm1≠gm2
Vgs1≠Vgs2
Vin1=-Vin2
Vin1-Vin2=2Vin1
Vin1-Vgs1=Vin2-Vgs2
2Vin1=Vgs1-Vgs2
Vin1=Vgs1+(gm1Vgs1+gm2Vgs2)Rss
Vin2=Vgs2+(gm1Vgs1+gm2Vgs2)Rss
Vin1=-Vin2
Vgs2=-Vgs1(1+2gm1Rss)/(1+2gm2Rss)
Vx=-gm1Vgs1Rd
Vy=-gm2Vgs2Rd
Vx-Vy=-Vgs1Rd(gm1+gm2+4gm1gm2Rss)/(1+2gm2Rss)
2Vin1=2Vgs1(1+gm1Rss+gm2Rss)/(1+2gm2Rss)
Avd=(Vx-Vy)/(Vin1-Vin2)=(Vx-Vy)/2Vin1
Avd=(-Rd/2)(gm1+gm2+4gm1gm2Rss)/(1+gm1Rss+gm2Rss)
三、视Rss为电流源时，
(Vx-Vy)/Vin1|du to vin1=(-Rd1)/[(1/gm1)+(1/gm2)]-Rd2/[(1/gm2)+(1/gm1)]
(Vx-Vy)/Vin2|du to vin2=(Rd2)/[(1/gm2)+(1/gm1)]-(-Rd1)/[(1/gm1)+(1/gm2)]
Avd=(Vx-Vy)/(Vin1-Vin2)=-(Rd1+Rd2)/[(1/gm1)+(1/gm2)]
如果Rd1=Rd2=Rd，gm1=gm2=gm，则Avd=-gmRd
如果Rd1=Rd2=Rd，gm2=2gm1=gm，则Avd=(-4/3)gmRd
这些资料还没有整理完，因为拖得太久就先贴出来与大家共同探讨。本篇中，着重讨论了共模和少部分差模情况，在后续的内容中，会从相关问题为出发点来进行整理，比如，增益减小、摆幅下降、输出频率下降、相位位移、噪音干扰等，这些都是我们应该知道的，问题出现了我们要做些什么？
[参考文献]
1、《模拟CMOS集成电路设计》--- Razavi
2、《CMOS模拟集成电路设计》—Allen
