授课班级实训教师 授课日期星期 周 指导教师 课程名称模块二：加工中心加工实训 实训模块二、加工中心操作入门知识 实训课题加工中心结构原理及种类性能课时3h 实训准备加工中心机床 实训目的与要求1．了解加工中心的结构原理2．了解种类及性能 3．了解金属材料处理工艺。4．掌握安全用电知识。 实训难点与重点1．加工中心种类及性能 2．量具的正确使用 3．加工中心开机和关机注意事项4．数控机床日常保养步骤 实训方式讲授：1．加工中心的结构原理。 2．加工中心种类及性能 3．常用量具的结构、使用与维护 4．数控机床日常保养步骤 演示：1．常用量具的结构、使用与维护2．加工中心开机和关机注意事项 3．机床的行程范围 4．机床的暂停和急停 操作：学员按照老师所讲的步骤进行操作 实训过程一、讲解内容2h 二、操作演示 1 h 三、操作训练0h 教研组长签名：日期
实训过程 一、讲解内容 一、认识数控机床 数控机床——安装了数控系统或者说是采用了数控技术的机床。 数控技术（NC）——是利用数字化信息对机械运动及加工过程进行控制的一种方法。现代数控技术又称计算机数控技术，简称CNC 。 1.数控铣床的基本概念 按照其用途可分为数控车床、数控铣床、数控磨床、数控镗床、数控电火花机床、数控线切割机床等不同类型。数控铣床是以铣削加工为主，并辅有镗削加工，是数控镗铣床的简称。 2.数控铣床与普通铣床的相比的优点 ?加工精度高，具有稳定的加工质量； ?可进行多坐标的联动，能加工形状复杂的零件； ?加工零件改变时，一般只需更改数控程序，可节省生产准备、 时间； ?机床本身的精度高、刚性大，可选择有利的切削用量，从而提 高生产率（一般为普通机床的3 ~ 5 倍）； ?机床自动化程度高，可以减轻劳动强度。 3.数控铣床的组成 三、加工中心概述 1.加工中心的基本概念 加工中心（Machining Center，简称MC）是指在数控铣、镗机床上装有刀库和自动换刀装置，能进行钻、铣、镗等各种加工的数控机床。 镗铣加工中心是指在数控铣床基础上配上刀库和自动换刀装置的机 床。镗铣加工中心根据铣床的主轴位置的不同，分为立式加工中心和卧式加工中心。
机械加工培训教材 技术篇 机械加工基础知识 2011年8 月 第一部分：机械加工基础知识
一、机床 （一）机床概论 机床是工件加工的工作母机? 一个工件或零件从原始的毛胚状态加工成所需的形状和尺寸,都需在机床上完成. 从加工的对象来分类，机床可以分为： ?金属加工机床 ?木材加工机床 ?石材加工机床等等…. 机械加工的对象大多为金属材料，所以,我们以下涉及的机床只针对金属加工机床. 金属加工机床分类： ?锻压机床---通过压力使工件产生塑形变形，例如：压力机、弯板机、剪板机等等。 ?特种机床---通过特种办法加工工件，例如：电火花机床、线切割机床、激光切割机床、水压切割机床等等。 ?金属切削机床---采用刀具、砂轮等工具，除去工件上多余的材料，将其加工成所需的形状和尺寸的机床，主要包括： 车床:工件与主轴一起旋转,刀具作轴向与径向进给运动.主要用于旋转工件、 盘类零件、轴类零件的加工.车床的分类如下： 根据主轴中心线的方向：卧式车床，立式车床. 根据车床的大小：仪表车床、小型车床、普通车床、大型车床。 根据控制方式：普通（手动）车床、简易数控车床、全功能数控车床 根据控制轴数：普通（手动）车床与数控车床（X、Z轴）、车铣中心（X、Z、C 轴）、复合车铣中心（X、Y、Z、C轴） 根据主轴及刀塔数量：单主轴、双主轴、双刀塔车床。 铣____ 床L刀具旋转，工件与工作台一起作轴向运动。主要用于方型及箱体零件加 工。铣床的分类如下： 根据主轴中心线的方向：卧式铣床，立式铣床. 根据控制方式：普通（手动）铣床、数控铣床 根据控制轴数：普通铣床（X、Y、Z轴）、4轴数控铣床（X、丫、Z、A轴）、5 轴数控铣床（X、丫 Z、A、B轴） 根据主轴数量：双主轴铣床。 镗（铣）床：刀具旋转，工件与工作台一起作轴向运动。主要用于铣削与镗孔。一般为卧式。镗床分类如下： 根据镗床大小：台式镗床、大型落地镗铣床。 根据控制方式：普通（手动）镗床、坐标镗床、数控镗床 根据控制轴数：普通镗床（X、丫Z、B轴）、带W tt的数控镗床（W X、丫、Z、B轴）、带平园盘的数控镗床（W X、丫、Z、B、U轴） 钻床L钻孔用机床。有台式、摇背钻之分，也有数控钻床。 攻丝机床：攻丝用机床。一般钻床也有攻丝功能。 加工中心：带刀库及自动换刀系统的数控铣床或镗床。有钻削中心、立式加工中心、卧式加工中心、卧式镗铣加工中心、龙门加工中心、五面体加工中心、落地镗铣加工中

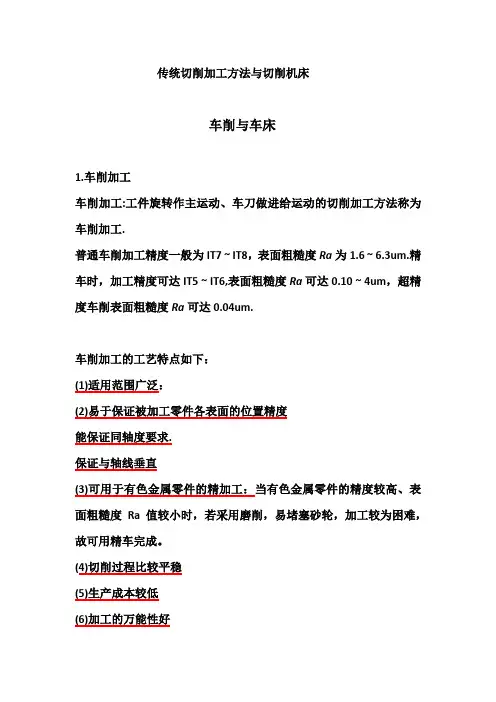

普通车床的组成和传动 一、车床的型号 机床均用汉拼音字母和数字，按一定规律组合进行编号，以表示机床的类型和主要规格。 车床型号C6132的含义如下： C——车床类；6——普通车床组；1——普通车床型； 32——最大加工直径为320mm。 老型号C616的含义如下： C——车床；6——普通车床；16——主轴中心到床面距离的1/10，即中心高为160mm。 二、车削运动和车床的用途 为了使车刀能够从毛坯上切下多余的金属，车削加工时，车床的主轴带动工件作旋转运动，称主运动；车床的刀架带动车刀作纵向、横向或斜向的直线移动，称进给运动。通过车刀和工件的相对运动，使毛坏被切削成一定的几何形状、尺寸和表面质量的零件，以达到图纸上所规定的要求。 在机械加工车间中，车床约占机床总数的一半左右。车床的加工范围很广，主要加工各种回转表面，其中包括端面、外圆、内圆、锥面、螺纹、回转沟槽、回转成形面和滚花等。普通车床加工尺寸精度一般 为IT10～IT8,表面粗糙度值Ra=6.3～1.6μm。 三、C6132（或C616）车床的组成部分及其功用 C6132车床由床身、床头箱、变速箱、进给箱、光杆、丝杆、溜板箱、刀架、床腿和尾架等部分组成。 1.床身：是车床的基础零件，用来支承和安装车床的各部件，保证其相对位置，如床头箱、进给箱、溜板箱等。床身具有足够的刚度和强度，床身表面精度很高，以保证各部件之间有正确的相对位置。床身上有四条平行的导轨，供大拖板（刀架）和尾架相对于床头箱进行正确的移动，为了保持床身表面精度，在操作车床中应注意维护保养。 2.床头箱（主轴箱）：用以支承主轴并使之旋转。主轴为空心结构。其前端外锥面安装三爪卡盘等附件来夹持工件，前端内锥面用来安装顶尖，细长孔可穿入长棒料。C6132车床主轴箱内只有一级变速，其主轴变速机构安放在远离主轴的单独变速箱中，以减小变速箱中的传动件产生的振动和热量对主轴的影响。 3.变速箱：由电动机带动变速箱内的齿轮轴转动，通过改变变速箱内的齿轮搭配（啮合）位置，得到不同的转速，然后通过皮带轮传动把运动
机械加工培训教材 技术篇 Ⅰ机械加工基础知识 2011年8月 第一部分：机械加工基础知识 一、机床 (一)机床概论 机床是工件加工的工作母机.一个工件或零件从原始的毛胚状态加工成所需的形状和尺寸,都需在机床上完成. 从加工的对象来分类,机床可以分为： ◆金属加工机床 ◆木材加工机床 ◆石材加工机床等等…. 机械加工的对象大多为金属材料,所以,我们以下涉及的机床只针对金属加工机床. 金属加工机床分类: ◆锻压机床---通过压力使工件产生塑形变形，例如：压力机、弯板机、剪板机等等。 ◆特种机床---通过特种办法加工工件，例如：电火花机床、线切割机床、激光切割机床、水压切割机床等等。
◆金属切削机床---采用刀具、砂轮等工具,除去工件上多余的材料, 将其加工成所需的形状和尺寸的机床,主要包括: 车床:工件与主轴一起旋转,刀具作轴向与径向进给运动.主要用于旋转工件、盘类零件、轴类零件的加工.车床的分类如下： 根据主轴中心线的方向：卧式车床,立式车床. 根据车床的大小：仪表车床、小型车床、普通车床、大型车床。 根据控制方式：普通（手动）车床、简易数控车床、全功能数控车床根据控制轴数：普通（手动）车床与数控车床（X、Z轴）、车铣中心（X、Z、C轴）、复合车铣中心（X、Y、Z、C轴） 根据主轴及刀塔数量：单主轴、双主轴、双刀塔车床。 铣床:刀具旋转，工件与工作台一起作轴向运动。主要用于方型及箱体零件加工。铣床的分类如下： 根据主轴中心线的方向：卧式铣床,立式铣床. 根据控制方式：普通（手动）铣床、数控铣床 根据控制轴数：普通铣床（X、Y、Z轴）、4轴数控铣床（X、Y、Z、A 轴）、5轴数控铣床（X、Y、Z、A、B轴） 根据主轴数量:双主轴铣床。 镗（铣）床:刀具旋转，工件与工作台一起作轴向运动。主要用于铣削与镗孔。一般为卧式。镗床分类如下： 根据镗床大小：台式镗床、大型落地镗铣床。 根据控制方式：普通（手动）镗床、坐标镗床、数控镗床
课题一车削加工的基本知识 一、是非题（是画√ 非画×） 1、工件旋转作主运动车刀作进给运动的切削加工方法称为车削。（） 2、变换主轴箱外手柄的位置可使主轴得到各种不同转速。（） 3、卡盘的作用是用来装夹工件带动工件一起旋转。（） 4、车削不同螺距的螺纹可通过调换进给箱内的齿轮实现。（） 5、光杠是用来带动溜板箱使车刀按要求方向作纵向或横向运动的。（） 6、光杠是用来车削螺纹的。（） 7、变换进给箱手柄的位置在光杠或丝杆的传动下能使车刀按要求方向作进给运动。 （）8、小滑板可左右移动角度车削带锥度的工件。（） 9、床鞍与车床导轨精密配合纵向进给时可保证径向精度。（） 10、机床的类别用汉语拼音字母表示居型号的首位其中字母“C”是表示车床类。（） 11、对车床来说如第一位数字是“6” 代表的是落地及卧式车床组。（） 12、C6140B 表示第二次改进的床身上最大工件回转直径达 400mm 的卧式车床。（） 13、CM6140 车床比 C6136车床床身上最大工件回转直径要大。（） 14、CQM6132 车床型号中的 32 表示主轴中心高为 320mm。（） 15、在机床型号中通用特性代号应排在机床类代号的后面。（） 16、车床工作中主轴要变速时必须先停车变换进给箱手柄位置要在低速时进行。（） 17、为了延长车床的使用寿命必须对车床上所有摩擦部位定期进行润滑。（） 18、车床露在外面的滑动表面擦干净后用油壶浇油润滑。（） 19、主轴箱和溜板箱等内的润滑油一般半年需更换一次。（） 20、主轴箱换油时先将箱体内部用煤油清洗干净然后再加油。（）
21、车床主轴箱内注入的新油油面不得高于油标中心线。（） 22、车床尾座中、小滑板摇动手柄转动轴承部位每班次至少加油一次。（） 23、油脂杯润滑每周加油一次每班次旋转油杯盖一圈。（） 24、对车床进行保养的主要内容是清洁和必要的调整。（） 25、车床运转 500h 后需要进行一级保养。（） 26、一级保养以操作工人为主维修人员进行配合。（） 27、开机前在手柄位置正确情况下需低速运转约 2min 后才能进行车削。 （）28、装夹较重较大工件时必须在机床导轨面上垫上木块防止工件突然坠下砸 伤导轨。（） 29、在切削时车刀出现溅火星属正常现象可以继续切削。（） 30、车工在操作中严禁戴手套。（） 31、切削液的主要作用是降低温度和减少摩擦。（） 32、粗加工时加工余量和切削用量均较大因而会使刀具磨损加快所以应选 用以润滑为主的切削液。（） 33、以冷却为主的切削液都呈碱性。（） 34、乳化液的比热容小粘度小流动性好主要起润滑作用。（） 35、乳化液是将切削油用 15 20 倍的水稀释而成。
刀库-概述 刀库系统是提供自动化加工过程中所需之储刀及换刀需求的一种装置； 其自动换刀机构及 可以储放多把刀具的刀库；改变了传统以人为主的生产方式。 藉由电脑程式的控制，可以完 成各种不同的加工需求， 如铳削、钻孔、镗孔、攻牙等。大幅缩短加工时程， 降低生产成本； 这是刀库系统的最大特点。 近年来刀库的发展已超越其为工具机配件的角色， 在其特有的技术领域中发展出符合工具机 高精度、高效能、高可靠度及多工复合等概念之产品。其产品品质的优劣， 关系到工具机的 整体效能表现。 刀库-主要构件 刀库主要是提供储刀位置，并能依程式的控制，正确选择刀具加以定位，以进行刀具交换； 换刀机构则是执行刀具交换的动作。 刀库必须与换刀机构同时存在， 若无刀库则加工所需刀 具无法事先储备；若无换刀机构，则加工所需刀具无法自刀库依序更换， 而失去降低非切削 时间的目的。此二者在功能及运用上相辅相成缺一不可。 刀库-分类 刀库的容量、布局，针对不同的 工具机，其形式也有所不同，根据刀库的容量、外型和取刀 方式可概分为以下几种： 1斗笠式刀库 一般只能存16~24把刀具，斗笠式刀库在换刀时整个刀库向主轴移动。 当主轴上的刀具进入 刀库的卡槽时，主轴向上移动脱离刀具，这时刀库转动。当要换的刀具对正主轴正下方时主 轴下移，使刀具进入主轴锥孔内，夹紧刀具后，刀库退回原来的位置。 2、 圆盘式刀库 圆盘式刀库通常应用在小型立式综合加工机上。 ”圆盘刀库"一般俗称”盘式刀库”，以便和” 斗笠式刀库”、”链条式刀库”相区分。圆盘式的刀库容量不大，顶多二、三十把刀。需搭配 自动换刀机构ATC(Auto Tools Change)进行刀具交换。 3、 链条式刀库 链条式刀库的特点是可储放较多数量之刀具， 一般都在20把以上，有些可储放120把以上。 它是藉 刀库
第二十讲 铣削加工基础知识 一、铣削用量： 铣削时的铣削用量由切削速度、进给量、背吃刀量(铣削深度)和侧吃刀量(铣削宽度)四要素组成。其铣削用量如下图所示。 a)在卧铣上铣平面 b)在立铣上铣平面 铣削运运及铣削用量 1.切削速Vc ，切削速度Vc 即铣刀最大直径处的线速度，可由下式计算： 式中： —切削速度(m/min) d —铣刀直径（mm ）； n —铣刀每分钟转数（r/min ）。 2.进给量?，铣削时，工件在进给运动方向上相对刀具的移动量即为铣削时的进给量。由于铣刀为多刃刀具，计算时按单位时间不同，有以下三种度量方法。 1000 dn π =
⑴每齿进给量? (mm/z)指铣刀每转过一个刀齿时，工件对铣刀的进给量（即 Z 铣刀每转过一个刀齿，工件沿进给方向移动的距离），其单位为每齿mm/z。 ⑵每转进给量?，指铣刀每一转，工件对铣刀的进给量（即铣刀每转，工件沿进给方向移动的距离），其单位为mm/r。 ⑶每分钟进给量vf，又称进给速度，指工件对铣刀每分钟进给量（即每分钟工件沿进给方向移动的距离），其单位为mm/min。上述三者的关系为， 式中Z—铣刀齿数 n—铣刀每分钟转速（r/min）， 3.背吃刀量(又称铣削深度ap)，铣削深度为平行于铣刀轴线方向测量的切削层尺寸（切削层是指工件上正被刀刃切削着的那层金属），单位为mm。因周铣与端铣时相对于工件的方位不同，故铣削深度的标示也有所不同。 侧吃刀量(又称铣削宽度a )，铣削宽度是垂直于铣刀轴线方向测量的切削层 e 尺寸，单位为mm。 铣削用量选择的原则：通常粗加工为了保证必要的刀具耐用度，应优先采用较大的侧吃刀量或背吃刀量，其次是加大进给量，最后才是根据刀具耐用度的要求选择适宜的切削速度，这样选择是因为切削速度对刀具耐用度影响最大，进给量次之，侧吃刀量或背吃刀量影响最小；精加工时为减小工艺系统的弹性变形，必须采用较小的进给量，同时为了抑制积屑瘤的产生。对于硬质合金铣刀应采用较高的切削速度，对高速钢铣刀应采用较低的切削速度，如铣削过程中不产生积屑瘤时，也应采用较大的切削速度。 二、铣削的应用
加工中心 1．加工中心定义：能自动更换工具，对一次装夹的工件进行多工序加工的数控机床。 英文名称：machining center 加工中心,简称cnc，是由机械设备与组成的使用于加工复杂形状工件的高效率机床。加工中心又叫。加工中心备有刀库，具有自动换刀功能，是对工件一次装夹后进行多工序加工的。加工中心是高度的产品，工件装夹后，数控系统能控制按不同工序自动选择、更换、自动对刀、自动改变、进给量等，可连续完成钻、镗、铣、铰、攻丝等多种工序，因而大大减少了工件装夹时间、测量和机床调整等辅助工序时间，对加工形状比较复杂，要求较高， 品种更换频繁的具有良好的经济效果 2.加工中心的发展史 加工中心最初是从发展而来的。第一台加工中心是1958年由卡尼-特雷克公司首先研制成功的。它在卧式镗铣床的基础上增加了，从而实现了工件一次装夹后即可进行、钻削、镗削、铰削和攻丝等多种工序的集中加工。 二十世纪70年代以来，加工中心得到迅速发展，出现了可换加工中心，它备有多个可以自动更换的装有刀具的多轴主轴箱，能对工件同时进行多孔加工。 3. 加工中心的分类 按加工工序分类 加工中心按加工工序分类，可分为镗铣与车铣两大类。 （1）镗铣 （2）车铣
按控制轴数分类 按控制轴数可分为： （1）三轴加工中心 （2）四轴加工中心 （3）中心。 按主轴与工作台相对位置分类 (1)：是指轴线与工作台平行设置的加工中心，主要适用于加工箱体类。 卧式加工中心一般具有分度转台或数控转台，可加工工件的各个侧面；也可作多个坐标的联合运动，以便加工复杂的空间曲面。 (2)：是指主轴轴线与工作台垂直设置的加工中心，主要适用于加工板类、盘类、模具及小型壳体类复杂零件。 立式加工中心一般不带转台，仅作顶面加工。 此外，还有带立、卧两个主轴的复合式加工中心，和主轴能调整成卧轴或立轴的立卧可调式加工中心，它们能对工件进行五个面的加工。 (3)万能加工中心(又轴联动型加工中心)：是指通过加工主轴轴线与工作台回转轴线的角度可控制联动变化，完成复杂空间曲面加工的加工中心。适用于具有复杂空间曲面的叶轮转子、、刃具等工件的加工。 多工序集中加工的形式扩展到了其他类型数控机床，例如，它是在上配置多个自动换刀装置，能控制三个以上的坐标，除车削外，主轴可以停转或分度，而由刀具旋转进行铣削、钻削、铰孔和攻丝等工序，适于加工复杂的旋转体零件。 加工中心的优点 工件在加工中心上经一次装夹后，数字能控制机床按不同工序，自动选择
广州市XXXX技工学校 教案册 （生产实习） 课题数控车床基本知识 教师 时间
课题练习与作业 图样 技术要求： 1、以01为工件编程原点写出各点的绝对坐标值 2、以02为工件编程原点写出各点的绝对坐标值 名称材料45#额定工时
课题学习要求（引言） 本课题的教学目的 掌握数控加工的入门知识、组成及工作原理，及数控编程的基础知识；熟练数控的基本功能。 掌握数控编程通用 G 代码、M 功能、S 功能、T 功能。 一、数控车床加工特点以及加工流程（0.3课日） 1数控的定义： 数控是指用数字来控制，通过计算机进行自动控制的技术通称为数控技术。 2、数控机床的特点： 1）、具有高度柔性， 2） 、加工精度高， 3） 、加工质量稳定、可靠。 4） 、生产率高。 5） 、改善劳动条件。 6）、利于生产管理现代化。 3、数控机床的组成和工作原理 1）、数控机床的组成 数控机床一般由输入输出设备、 CNC 装置（或称CNC 单元）、伺服单元、驱动装置（或称执行机 构）、可编程控制器 PLC 及电气控制装置、辅助装置、机床本体及测量装置组成。 下图是数控机床的组成框图，其中除机床本体之外的部分统称为计算机数控 （CNC ）系统。 2）、工作步骤 在数控机床上加工零件通常经过以下几个步骤: 加 工 阶 段 编 程 阶 段
4、数控车床编程的基础知识 数控车床之所以能够自动加工出不同形状、尺寸及高精度的零件，是因为数控车床按事先编制好的加工程序，经其数控装置“接收”和“处理”，从而实现对零件的自动加工的控制。 使用数控车床加工零件时，首先要做的工作就是编制加工程序。从分析零件图样到获得数控车床所需控制介质（加工程序单或数控带等）的全过程，称为程序编制，其主要内容和一般过程如下图所示： 修改f 丄| | f * | f修改 1）图样分析 根据加工零件的图纸和技术文件，对零件的轮廓形状、有关标注、尺寸、精度、表面粗糙度、毛坯种类、件数、材料及热处理等项目要求进行分析并形成初步的加工方案。 2）辅助准备 根据图样分析确定机床和夹具、机床坐标系、编程坐标系、刀具准备、对刀方法、对刀点位置及测定机械间隙等。 3）制定加工工艺 拟定加工工艺方案、确定加工方法、加工线路与余量的分配、定位夹紧方式并合理选用机床，刀具及切削用量等。 4）数值计算 在编制程序前，还需对加工轨迹的一些未知坐标值进行计算，作为程序输入数据，主要包括：数值换算、尺寸链解算、坐标计算和辅助计算等。对于复杂的加工曲线和曲面还须使用计算机辅助计算。 5）编写加工程序单 根据确定的加工路线、刀具号、刀具形状、切削用量、辅助动作以及数值计算的结果按照数控车床规定使用的功能指令代码及程序段格式，逐段编写加工程序。此外，还应附上必要的加工示意图、刀具示意图、机床调整卡、工序卡等加工条件说明。 6）制作控制介质 加工程序完成以后，还必须将加工程序的内容记录在控制介质上，以便输入到数控装置中。如穿孔带、磁带及软盘等，还可采用手动方式将程序输入给数控装置。 7）程序校核 加工程序必须经过校验和试切削才能正式使用，通常可以通过数控车床的空运行检查程序格式有无出错或用模拟防真软件来检查刀具加工轨迹的正误，根据加工模拟轮廓的形状，与图纸对照检查。 但是，这些方法尚无法检查出刀具偏置误差和编程计算不准而造成的零件误差大小，及切削用量选用是否合适、刀具断屑效果和工件表面质量是否达到要求，所以必须采用首件试切的方法来进行实际效果的检查，以便对程序进行修正。
1401#0=0从接通电源到返回参考点期间，手动快速运行无效1402#1=0JOG倍率有效 1410空运行速度 1420各轴快速速度 1422最大切削进给速度 1423各轴JOG速度 1424各轴手动快速移动速度 1425各轴回参考点FL速度 1430各轴最大切削进给速度。 1601#2=1切削进给时程序段的速度连接重叠 1620快速移动时间常数 1622切削移动时间常数 1624JOG移动时间常数 3003#0互锁信号无效，*IT（G8.0） 3003#2各轴互锁信号无效，*IT1-4（G130） 3003#3各轴方向互锁信号无效，*IT1-4（G132,G134）3003#5减速信号极性 3004#5=1超程限位信号无效 3736最大主轴速度
1000 A000.0 空气压力过低1001 A000.1 保持继电器组未设置1002 A000.2 急停开关未拉起1003 A000.3 主轴驱动报警 1004 A000.4 主轴定位错误反馈1005 A000.5 主轴定位位置错误 1006 A000.6 主轴定位超时1007 A000.7 主轴ACC/DEC超时1008 A001.0 主轴回零数据超时1009 A001.1 冷却液电动机负荷过重1010 A001.2 刀库定位超时1011 A001.3 换刀超时 1012 A001.4 刀库开关1013 A001.5 主轴未换上刀具 无法检测 1014 A001.6 夹紧装置夹紧超时1015 A001.7 夹紧装置松开超时 1016 A002.0 刀库旋转位置错误1017 A002.1 刀库位置在主轴位置反馈 错误 1018 A002.2 刀库停止位置反馈错误1019 A002.3 刀库旋转超时 1020 A002.4 旋转轴夹紧和松开超时1021 A002.5 防浅门开启 1022 A002.6 数控装置电池低1023 A002.7 刀具夹紧失败 1024 A003.0 门双重保险装置检索1025 A003.1 无法识别主轴刀具失败1026 A003.2 捕获最小转速60转1027 A003.3 主轴查明开启失败 1028 A003.4 M06程序未换刀1029 A003.5 没有M06开头的指令1030 A003.6 第四轴未激活1031 A003.7 第5轴没有激活 1032 A004.0 刀库位置错误报警1033 A004.1 主轴润滑油报警 1034 A004.2 冷却液过滤器封闭1035 A004.3 变压器温度过高 1036 A004.4 遥控输入输出模块错误1037 A004.5 操作面板输入输出错误1038 A004.6 冷却器报警1039 A004.7 金属屑冲洗系统负荷过栽1040 A005.0 顶部夹紧装置/松开超时1041 A005.1 M/C开关不正常 1042 A005.2 A轴夹紧程序M11/复位1043 A005.3 B轴夹紧程序M51/复位1044 A005.4 换刀手定位和主轴错误. 1045 A006.5 链式门信道锁定失败 1046 A005.6 刀仓门开启/关闭失败1047 A005.7 刀仓升/降不能执行动作1048 A006.0 未找到刀具位置1049 A006.1 机械手失败循环 1050 A006.2 刀库运行指令错误1051 A006.3 程序M06不执行指令 1052 A006.4 找不到退刀位置1053 A006.5 电路断路器关闭 1054 A006.6 机械手臂不执行1055 A006.7 刀库链不转动 1056 A007.0 机械手臂在原点检测1057 A007.1 刀库没有找到位置失败1058 A007.2 换刀时间超时1059 A007.3 金属传送带堵塞 1060 A007.4 探测信号错误1061 A007.5 润滑单元空气压力过低1062 A007.6 润滑单元空气压力1063 A007.7 润滑油到最低液面 1064 A008.0 润滑单元润滑失败1065 A008.1 1066 A008.2 润滑单元—1线失败1067 A008.3 润滑单元—2线失败 1068 A008.4 驱动电源需求1069 A008.5 手动操作面板恢复开关失败1070 A008.6 换刀门开启开关故障
机械加工工艺基础知识 点总结 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
机械加工工艺基础知识点总结 一、机械零件的精度 1.了解极限与配合的术语、定义和相关标准。理解配合制、公差等级及配合种类。掌握极限尺寸、偏差、公差的简单计算和配合性质的判断。 基本术语：尺寸、基本尺寸、实际尺寸、极限尺寸、尺寸偏差、上偏差、下偏差、（尺寸）公差、标准公差及等级（20个公差等级，IT01精度最高；IT18最低）、公差带位置（基本偏差，了解孔、轴各28个基本偏差代号）。 配合制： （1）基孔制、基轴制；配合制选用；会区分孔、轴基本偏差代号。 （2）了解配合制的选用方法。 （3）配合类型：间隙、过渡、过盈配合 （4）会根据给定的孔、轴配合制或尺寸公差带，判断配合类型。 公差与配合的标注 （1）零件尺寸标注 （2）配合尺寸标注 2.了解形状、位置公差、表面粗糙度的基本概念。理解形位公差及公差带。 几何公差概念： 1）形状公差：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。 2）位置公差：位置度、同心度、同轴度。作用：控制形状、位置、方向误差。3）方向公差：平行度、垂直度、倾斜度、线轮廓度、面轮廓度。 4）跳动公差：圆跳动、全跳动。 几何公差带： 1）几何公差带 2）几何公差形状 3）识读 3.正确选择和熟练使用常用通用量具（如钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺等）及专用量具（如螺纹规、平面样板等），并能对零件进行准确测量。 常用量具： （1）种类：钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺。 （2）识读：刻度，示值大小判断。 （3）调整与使用及注意事项：校对零点，测量力控制。 专用量具： （1）种类：螺纹规、平面角度样板。 （2）调整与使用及注意事项 量具的保养 （1）使用前擦拭干净 （2）精密量具不能量毛坯或运动着的工伯 （3）用力适度，不测高温工件 （4）摆放，不能当工具使用 （5）干量具清理
机械加工工艺基础知识点 0总体要求 掌握常用量具的正确使用、维护及保养，了解机械零件几何精度的国家标准，理解极限与配合、形状和位置公差的含义及标注方法；金属切削和刀具的一般知识、常用夹具知识；能正确选用常用金属材料，了解一般机械加工的工艺路线与热处理工序。 一、机械零件的精度 1.了解极限与配合的术语、定义和相关标准。理解配合制、公差等级及配合种类。掌握极限尺寸、偏差、公差的简单计算和配合性质的判断。 1.1基本术语：尺寸、基本尺寸、实际尺寸、极限尺寸、尺寸偏差、上偏差、下偏差、（尺寸）公差、标准公差及等级（20个公差等级，IT01精度最高；IT18最低）、公差带位置（基本偏差，了解孔、轴各28个基本偏差代号）。 1.2配合制： （1）基孔制、基轴制；配合制选用；会区分孔、轴基本偏差代号。 （2）了解配合制的选用方法。 （3）配合类型：间隙、过渡、过盈配合 （4）会根据给定的孔、轴配合制或尺寸公差带，判断配合类型。 1.3公差与配合的标注 （1）零件尺寸标注 （2）配合尺寸标注 2.了解形状、位置公差、表面粗糙度的基本概念。理解形位公差及公差带。
2.1几何公差概念： 1）形状公差：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。 2）位置公差：位置度、同心度、同轴度。作用：控制形状、位置、方向误差。3）方向公差：平行度、垂直度、倾斜度、线轮廓度、面轮廓度。 4）跳动公差：圆跳动、全跳动。 2.2几何公差带： 1）几何公差带 2）几何公差形状 3）识读 3.正确选择和熟练使用常用通用量具（如钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺等）及专用量具（如螺纹规、平面样板等），并能对零件进行准确测量。 3.1常用量具： （1）种类：钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺。（2）识读：刻度，示值大小判断。 （3）调整与使用及注意事项：校对零点，测量力控制。 3.2专用量具： （1）种类：螺纹规、平面角度样板。 （2）调整与使用及注意事项 3.3量具的保养 （1）使用前擦拭干净 （2）精密量具不能量毛坯或运动着的工伯
Q195 、Q215 ，用于铆钉、开口销等及冲压零件和焊接构件。 Q235 、Q255 ，用于螺栓、螺母、拉杆、连杆及建筑、桥梁结 构件。 Q275 ，用于强度较高转轴、心轴、齿轮等。 Q345 ，用于船舶、桥梁、车辆、大型钢结构。 08 钢，含碳量低，塑性好，主要用于制造冷冲压零件。 10、20 钢，常用于制造冲压件和焊接件。也常用于制造渗碳件。 35、40、45、50 钢属中碳钢，经热处理后可获得良好的综合力学性能，主要用制造齿轮、套筒、轴类零件等。这几种钢在机械制造中应用非常广泛。 T7、T8 钢，用于制造具有较高韧性的工具，如冲头、凿子等。 T9、T10、T11 钢，用作要求中等韧性、高硬度的刃具，如钻头、 丝锥、锯条等。 T12、T13 钢，用于要求更高硬度、高耐磨性的锉刀、拉丝模具 等。 （二）合金钢 合金钢的分类方法有多种，常见的有以下两种。 （1）按用途分类? 分为三类：
合金结构钢，用于制造各种性能要求更高的机械零件和工程构 件； 合金结构钢，用于制造各种性能要求更高的刃具、量具和模具； 特殊性能钢，具有特殊物理和化学性能的钢，如不锈钢、耐热钢、 耐磨钢等。 （2）铵合金元素总含量多少分类? 分为三类： 低合金钢，合金元素总含量小于5%； 中合金钢，合金元素总含量为5%- 10%; 高合金钢，合金元素总含量大于10%。 2．合金钢牌号的表示方法 合金钢是按钢材的含碳量以及所含合金元素的种类和数量编号 的。 ①钢号首部是表示含碳量以及所含合金结构钢与碳素结构钢相同，以万分之一的碳作为单位，如首部数字为45，则表示平均含碳量为%；合金工具钢以千分之一的碳作为单位，如首部数字为 5，则表示平均含碳量为%。 ②在表示含碳量的数字后面，用元素的化学符号表示出所含的 合金元素。合金元素的含量以百分之几表示，当平均含量小于%时，只标明元素符号，不标含量。如25Mn2V表示平均含碳量为%含
关于加工中心刀库的基 本知识知识 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
刀库-概述 刀库 刀库系统是提供自动化加工过程中所需之储刀及换刀需求的一种装置；其自动换刀机构及可以储放多把刀具的刀库；改变了传统以人为主的生产方式。藉由电脑程式的控制，可以完成各种不同的加工需求，如、、镗孔、等。大幅缩短加工时程，降低生产成本；这是刀库系统的最大特点。 近年来刀库的发展已超越其为工具机配件的角色，在其特有的技术领域中发展出符合工具机高精度、高效能、高可靠度及多工复合等概念之产品。其产品品质的优劣，关系到工具机的整体效能表现。 刀库-主要构件 刀库主要是提供储刀位置，并能依程式的控制，正确选择刀具加以定位，以进行刀具交换；换刀机构则是执行刀具交换的动作。刀库必须与换刀机构同时存在，若无刀库则加工所需刀具无法事先储备；若无换刀机构，则加工所需刀具无法自刀库依序更换，而失去降低非切削时间的目的。此二者在功能及运用上相辅相成缺一不可。 刀库-分类 刀库的容量、布局，针对不同的机，其形式也有所不同，根据刀库的容量、外型和取刀方式可概分为以下几种： 1、斗笠式刀库
一般只能存16~24把刀具，斗笠式刀库在换刀时整个刀库向主轴移动。当主轴上的刀具进入刀库的卡槽时，主轴向上移动脱离刀具，这时刀库转动。当要换的刀具对正主轴正下方时主轴下移，使刀具进入主轴锥孔内，夹紧刀具后，刀库退回原来的位置。 2、圆盘式刀库 圆盘式刀库通常应用在小型立式综合加工机上。"圆盘刀库"一般俗称"盘式刀库"，以便和"斗笠式刀库"、"链条式刀库"相区分。圆盘式的刀库容量不大，顶多二、三十把刀。需搭配自动换刀机构ATC(AutoToolsChange)进行刀具交换。 3、链条式刀库 链条式刀库的特点是可储放较多数量之刀具，一般都在20把以上，有些可储放120把以上。它是藉由链条将要换的刀具传到指定位置，由将刀具装到主轴上。换刀动作均采用马达加机加工中心使用的刀库最常见的形式是圆盘式刀库和机械手换刀刀库。 刀库-特点 刀库 一、圆盘式刀库特点？ 圆盘式刀库应该称之为固定地址换刀刀库，即每个刀位上都有编号，一般从1编到12、18、20、24等，即为刀号地址。操作者把一把刀具安装进某一刀位后，不管该刀具更换多少次，总是在该刀位内。？
第一章切削加工基础知识 一、本章的教学目的与要求 本章主要介绍了机械加工基础知识。重点应掌握切削运动及切削用量概念；切削刀具及其材料基本知识；切削过程的物理现象及控制；砂轮及磨削过程基本知识；材料切削加工性概念；机械加工工艺过程基本概念；机械加工质量的概念等。掌握本章内容为后续内容的学习打基础，为初步具备分析、解决工艺问题的能力打基础，为学生了解现代机械制造技术和模式及其发展打基础。学生学习本章要注意理论联系生产实践，才能更好体会，加深理解。可通过课堂讨论、作业练习、实验、校内外参观等及采用多媒体、网络等现代教学手段学习，以取得良好的教学效果。为学好本章内容，可参阅邓文英主编《金属工艺学》第4版、傅水根主编《机械制造工艺基础》(金属工艺学冷加工部分)、李爱菊等主编《现代工程材料成形与制造工艺基础》下册及相关机械制造方面的教材和期刊。 二、授课主要内容 1切削运动和切削要素 主要学习零件表面的形成、切削运动、切削用量、切削层参数 2切削刀具和切削过程 主要学习切削刀具材料、车刀、刨刀、镗刀、麻花钻、铣刀的结构及刀具几何角度，切削的形成及形态、积屑瘤、切削力、切削热和切削温度、刀具磨损和刀具耐用度 3磨具和磨料切削 主要学习磨具和磨削原理 4材料的切削加工性 主要学习衡量材料切削加工性能的指标、常用材料的切削加工性、改善材料切削加工性的方法 5机械加工工艺过程基本概念 主要学习工艺过程的基本概念、工件的安装和夹具、基准及其选择原则、工件在夹具中的定位
6机械加工质量的概念 主要学习机械加工精度、机械加工表面质量 三、重点、难点及对学生的要求（掌握、熟悉、了解、自学） 让学生重点掌握切削运动及切削用量概念、切削刀具及其材料基本知识、切削过程、砂轮及磨削过程、材料切削加工性、机械加工工艺过程基本概念；机械加工质量等概念。四、要外语词汇 主运动：primary motion 进给运动：feed movement 车刀：turning tools 刀具材料：cutting tools materials 切削过程：cutting process 磨具：abrasive grinding tools 表面质量：machining quality of machined surfaces 五、辅助教学情况（多媒体课件、板书、绘图、标本、示数等） 主讲（板书）+课堂讨论+作题练习+实验+多媒体课件+实物 六、复习思考题 1.试说明下列加工方法的主运动和进给运动： a.车端面； b.在钻床上钻孔； c.在铣床上铣平面； d.在牛头刨床上刨平面； e.在平面磨床上磨平面。 2.试说明车削时的切削用量三要素，并简述粗、精加工时切削用量的选择原则。 3.车外圆时，已知工件转速n=320 r/min，车刀进给速度v f=64 mm/min，其它条件如题图1-1所示，试求切削速度v c、进给量f、背吃刀量a p、切削层公称横截面积A D、切削层公称宽度b D和厚度h D。 4.弯头车刀刀头的几何形状如题图1-2所示，试分别说明车外圆、车端面(由外向 中心进给) 时的主切削刃、刀尖、前角γ 0、主后角a o 、主偏角k r和副偏角' r k。
air header 集气管 air set空气中凝固，常温自硬自然硬化 Alignment：对准，定位调整 amplifier panel 放大器盘 analyzer分析器 anchor bolt 地脚螺栓 anchor bolt 锚定螺栓 application drawing操作图，应用图 arc cutting电弧切割 arc gouging 电弧刨削 arc welding 电弧焊 assembly.装配 audit 审计 automatic temperature recorder 温度自动记录器 back-feed反馈 base material基底材料 bellow type 波纹管式 bend.弯管弯头 Bending：挠曲 beveling 磨斜棱，磨斜边
１：什么叫图样? 答：能够准确表达物体的形状大小及技术要求的作图。 ２：什么叫投影图？ 答：就是一组射线通过物体向预定平面上所得到的图形的方法。 ３：投影法的分类有几种？ 答：可分为中心投影法和平行投影法，平行投影法又分为正投影和斜投影。 ４：什么叫剖视图？ 答：一组平行的光线通过物体在投影面上得到的图形 ５：物体投影的三个基本视图是什么？ 答：是主视图、俯视图、左视图。 ６：三视图的投影规律是什么？ 答：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。 ７：金属的物理性能包括哪些内容？ 答：包括密度、熔点、热膨胀性、导电性和导热性。 ８：什么叫熔点？ 答：是金属由固态转变成液态时的温度。 ９：什么叫金属的化学性能？ 答：是指金属材料在室温或高温下抵抗其周围化学介质对它侵蚀的能力。 １０：化学性能包括哪些？ 答：包括抗氧化性和耐腐蚀性。 １１：什么叫抗氧化性？ 答：在室温或高温下抗氧化的能力。 １２：什么叫耐腐蚀性？ 答：在高温下抵抗水蒸气等物质腐蚀的能力。 １３：什么叫机械性能？ 答：指金属材料抵抗外力作用的能力。 １４：机械性能包括哪些？
入门知识 本课题主要讲述的内容： 1. 数控铳床安全操作规程 2. 数控铳削在工业生产中的地位及加工范围 3. 编程基础知识（一）: ①机床的坐标轴及运动代号； ②基本指令； ③加工程序编制初步； 实训目的： 1?了解掌握数控铳床的安全操作及基本指令和基础编程知识。 2. 了解掌握机床坐标轴的判别方式和动运代号，运动方向。 、安全文明生产 （一）文明生产 1. 严格遵守车间记律，准时上下班； 2. 操作结束要清扫机床和清洁量具； 3. 下班前要清扫工场、清点和清洁量具、清点和清洁刀具、清理整齐工件和毛坯； 4. 废品工件加工、折断的刀具必须回收，不得丢弃和藏幕； 5. 严禁不文明行为。 （二）安全生产 1. 严禁在工场追逐、打闹、快速奔跑； 2. 严禁着拖鞋、高跟鞋，严禁着不符合工作服要求的服装（如宽大的、衣领或套袖上有装饰带的），头发长的同学必须戴帽子，头发必须盘在帽子内； 3. 操作机床严格按照老师规定的步骤执行； 4. 一台机床只能单人操作！同组其他同学在旁边只能观察操作过程、口头指出错误，严禁动手！唯一的例外是：发生紧急情况时，可代操作者拍按“急停”按钮！ 5. 发生事故要及时停机，并马上报告老师处理；严禁私自处理！严禁隐瞒不报！ 6. 对刀时要及时调整“进给倍率”旋钮（按键）：刀具远离工件时（大于50mm），可 用较大倍率；靠近工件时（50?10mm）,必须用较小倍率（10%?20%）；准备切到工件时 （1?10mm）,必须选用1?2 %倍率档！ 7. 加工工件过程：检查平口钳装夹是否牢靠T正确装夹工件T对刀、设置坐标偏置T 登录程序T检查程序T提高坐标偏置（如G54）中的Z坐标偏置100mm （即+Z方向）T 正确设置刀具补偿T选择“空运行”、“单段”之后，自动运行程序；观察走刀轨迹是否正确。若正确，则取消“空运行”、恢复坐标偏置、保留“单段” T开始加工； 8. 切削前必须确认已经取消“空运行”、调整“进给倍率”旋钮（按键）到较低档、坐 标偏置正确、“单段”已经选用。切入工件后可取消“单段”、调整“进给倍率”到100%或 适当倍率； 9. 加工过程必须值守在机床操作位； 10. 严格遵守学校颁布的《数控铳床安全操作规程》。
机械加工工艺基本知识 newmaker 一、生产过程和工艺过程 产品的生产过程是指把原材料变为成品的全过程。机械产品的 生产过程一般包括： 1 ．生产与技术的准备如工艺设计和专用工艺装备的设计和制造、生产计划的编制、生产资料的准备等； 2 ．毛坯的制造如铸造、锻造、冲压等； 3 ．零件的加工切削加工、热处理、表面处理等； 4 ．产品的装配如总装、部装、调试检验和油漆等； 5 ．生产的服务如原材料、外购件和工具的供应、运输、保管等； 在生产过程中改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程，称为工艺过程。如毛坯的制造、机械加工、热处理、装配等均为工艺过程。 工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量，使之成为合格零件的工艺过程，称为机械加工工艺过程。同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程，称为装配工艺过程。 机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要容。 二、机械加工工艺过程的组成 机械加工工艺过程是由一个或若干个顺序排列的工序组成的，而工序又可分为若干个安装、工位、工步和走刀。( 一 ) 工序 工序是指一个或一组工人，在一个工作地对一个或同时对几个工件所连续完成的那一部分工艺容。 区分工序的主要依据，是工作地（或设备）是否变动和完成的那部分工艺容是否连续。 图 3-1 所示的圆盘零件，单件小批生产时其加工工艺过程如表 3-1 所示；成批生产时其加工工艺过程如表 3-2 所示。
表 3-1 圆盘零件单件小批机械加工工艺过程 表 3-2 圆盘零件成批机械加工工艺过程 由表 3-1 可知，该零件的机械加工分车削和钻削两道工序。因为两者的操作工人、机床及加工的连续性均已发生了变化。而在车削加工工序中，虽然含有多个加工表面和多种加工方法（如车、钻等），但其划分工序的要素未改变，故属同一工序。而表 3-2 分为四道工序。虽然工序了 1 和工序 2 同为车削，但由于加工连续性已变化，因此应为两道工序；同样工序 4 修孔口锐边及毛刺，因为使用设备和工作地均已变化，因此也应作为另一道工序。
