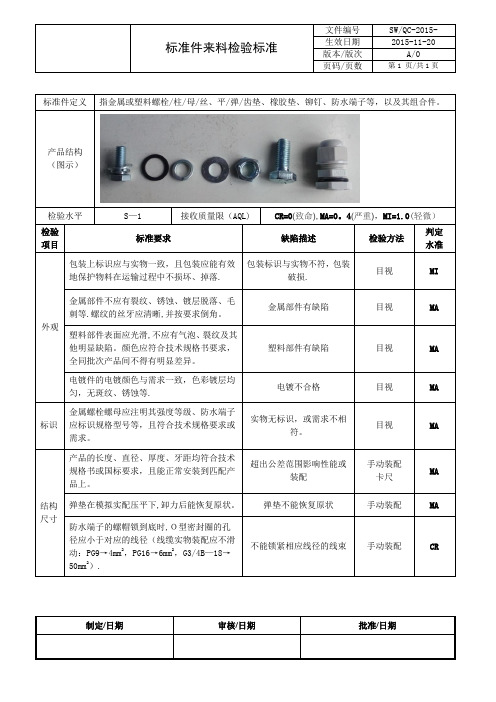

标准件定义指金属或塑料螺栓/柱/母/丝、平/弹/齿垫、橡胶垫、铆钉、防水端子等，以及其组合件。
产品结构
（图示）
检验水平S-1接收质量限（AQL）CR=0（致命）,MA=（严重）,MI=（轻微）
检验项目标准要求缺陷描述检验方法
判定
水准
外观包装上标识应与实物一致，且包装应能有效
地保护物料在运输过程中不损坏、掉落。
包装标识与实物不符，包装
破损。
目视MI
金属部件不应有裂纹、锈蚀、镀层脱落、毛
刺等。螺纹的丝牙应清晰，并按要求倒角。
金属部件有缺陷目视MA
塑料部件表面应光滑，不应有气泡、裂纹及
其他明显缺陷。颜色应符合技术规格书要求，
全同批次产品间不得有明显差异。
塑料部件有缺陷目视MA
电镀件的电镀颜色与需求一致，色彩镀层均
匀，无斑纹、锈蚀等。
电镀不合格目视MA
标识金属螺栓螺母应注明其强度等级、防水端子
应标识规格型号等，且符合技术规格要求或
需求。
实物无标识，或需求不相
符。
目视MA
结构尺寸产品的长度、直径、厚度、牙距均符合技术
规格书或国标要求，且能正常安装到匹配产
品上。
超出公差范围影响性能或
装配
手动装配
卡尺
MA 弹垫在模拟实配压平下，卸力后能恢复原状。弹垫不能恢复原状手动装配MA
防水端子的螺帽锁到底时，Ｏ型密封圈的孔
径应小于对应的线径（线缆实物装配应不滑
动:PG9→4mm2，PG16→6mm2，G3/4B-18→
50mm2）。
不能锁紧相应线径的线束手动装配CR
制定/日期审核/日期批准/日期
