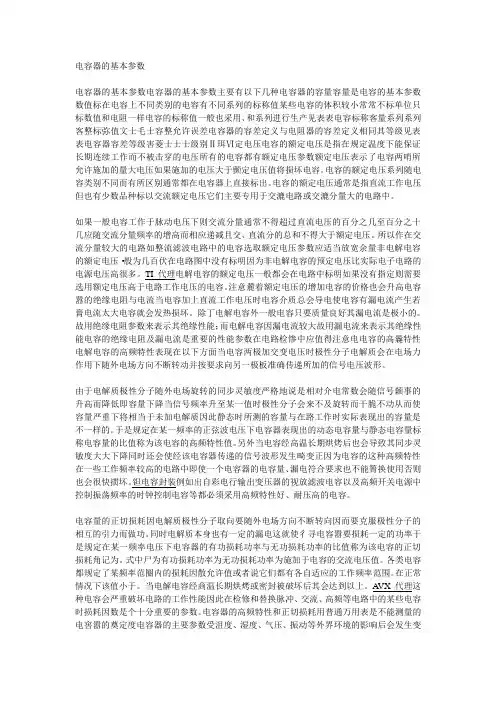

电容器主要由哪些参数
生产高比能脉冲电容器(能库能源系统，作为主要的储能元件)、直流滤波电容器、交流滤波电容器、阻容吸收电容器、均压电容器......
电容补偿有什么作用？
这个一般都是用有功功率/视在功率＝cosφ
无功补偿电容器的作用要先从无功说起
话说那无功是这样的：
功率的一部分能量用来建立磁场，作为交换能量使用，对外部电路并未做功，它们由电能转换为磁场能，再由磁场能转换为电能，周而复始，并未消耗，这部分能量称为无功功率。无功功率并不是无用之功，没有这部分功率，就不能建立感应磁场，电动机、变压器等设备就不能运行。除负荷需要无功外，线路电感、变压器电感等也需要。
具体的好处就是很多很多：
随便举几个！
补偿无功后可以提高电压、降低线损、减少电费支出、节约能源、增加电网有功容量传输、提高设备的使用效率、
电容器常识：
一、使用薄膜电容器的注意事项
1、工作电压薄膜电容器的选用取决于施加的最高电压，并受施加的电压波形、电流波形、频率、环境温度（电容器表面温度）、电容量等因素的影响。使用前请先检查电容器两端的电压波形、电流波形和频率（在高频场合，允许电压随着电容器类型的不同而改变，详细资料请参阅说明书）是否在额定值内。
2、工作电流通过电容器的脉冲(或交流）电流等于电容量C与电压上升速率的乘积，即I=C x dv/dt。由于电容器存在损耗，在高频或高脉冲条件下使用时，通过电容器的脉冲（或交流）电流会使电容器自身发热而有温升，将会有热击穿（冒烟、起火）的危险。因此，电容器安全使用条件不仅受额定电压（或类别电压）的限制，而且受额定电流的限制。额定电流被认为是由击穿模式决定的脉冲电流（峰值电流，即由dv/dt指标所限制的）和连续电流（以峰峰值或有效值表示）组成，当使用时，必须确信这两个电流都在允许范围之内。在高频或高脉冲条件下使用的电容器，我们推荐聚丙烯膜电容器或MPES叠片式电容器。 PPS、MPPS、MPSA系列高压聚丙烯膜电容器给出了占空比（DUTY）为15%时的额定峰峰值电流。MPP、MPH、MPA系列S校正电容器给出了额定峰峰值电流。在任何情况下都不允许超过额定峰峰值电流使用。当实际工作电流波形与给出的波形不同时，聚酯膜电容器在自身温升为10℃或更小的情况下使用，聚丙烯膜电容器在自身温升为5℃或更小的情况下使用，电容器表面温度不许超过额定上限温度。
3、阻燃性尽管在薄膜电容器外封装中使用了耐火性阻燃材料--阻燃环氧树脂或塑壳（UL94/V-0级），但外部的持续高温或火焰仍可使电容器芯子变形而产生外封装破裂，导致电容器芯子熔化或燃烧。
4、抑制电源电磁干扰用电容器当在电源跨线路中使用电容器来消除噪音时，不仅仅只有正常电压，还会有异常脉冲电压（如闪电）发生，这可能会导致电容器冒烟或者起火。所以，跨线电容器其安全标准在不同国家有严格规定。请使用经过安全认证的MKT61、MKP61型电容器。不推荐将直流电容器用作跨线电容器.
5.电容器充放电由于电容器充放电电流取决于电容量和电压上升速率的乘积，即使是低电压充放电，也可能产生大的瞬间充放电电流，这可能会导致电容器性能的损害，比如说短路或开路。当进行充放电时，请串联一个20～1000Ω/V或更高的限流电阻，将充放电电流限制在规定的范围内。当多个薄膜电容器并联进行耐电压测试或寿命测试时，请为每个电容器串联一个20～1000Ω/V或更高的限流电阻。详见电容器标准
6.阻燃性：尽管在薄膜电容器外封装中使用了耐火性阻燃材料--阻燃环氧树脂或塑壳，但外部的持续高温或火焰仍可使电容器芯子变形而产生外封装破裂，导致电容器芯子熔化或燃烧。
7.表面温升（△T）：7.1当电容器用于交流及脉冲场合时，流经电容器的电流使其发热，如果发热量过大，会导致电容器短路甚至燃烧。所以流经电容器的电流不能超过产品目录所规定的最大数值及电容器在加载时监测温升就显得尤为必要。
二、在定购或索要样品之前，请尽可能多地提供以下信息
1.额定工作电压：DC，AC
2.电容量及电容量允许偏差：F、G、J、K、M
3.最终产品种类：彩色电视机，显示器，开关电源，电子节能灯等等
4.用途或电路图：直流回路，交流脉冲回路（S校正电路，行逆程电路，尖峰吸收回路），电源跨线噪音抑制电路、高稳定性电路等等
5.使用条件：脉冲峰值，频率，波形，电流等等
6.使用温度
7.外形尺寸：电容器本体尺寸，引出线尺寸等等
8.形状：包封形式（浸渍型、盒式等），引出线（直脚、成型、编带等等）
9.安全性：当电容器短路或开路时对其他部件的影响，当其它部件或电路工作异常时对电容器的影响
三、常用的标准术语
◇上限类别温度(TCH):电容器设计所确定的能连续工作的最高环境温度
◆下限类别温度(TCL):电容器设计所确定的能连续工作的最低环境温度
◇额定温度(TR):可以连续施加额定电压的最高环境温度
◆额定电压（UR）:在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或脉冲电压的峰值
◇类别电压（UC）:电容器在上限类别温度下可以连续施加在电容器上的最高电压
◆温度降额电压:在额定温度和上限类别温度之间的任一温度下，可以连续施加在电容器上的最高电压
◇气侯类别：电容器所属的气侯类别用斜线分隔的三个数来表示（IEC 60068-1：如：55/100/56）55/100/56下限类别温度（-55℃）上限类别温度（+100℃）稳态湿热实验的天数（56天）
◆容量温度系数（α）：电容器在规定的温度范围内容量随温度的变化率。通常以20℃时电容量为参考，用百万分之一每摄氏度（10-6/℃）表示。（10-6/℃ = 1ppm/℃） Ci：电容器在温度Ti时容量C0：电容器在T0(20±2)℃时的容量
◇绝缘电阻(I.R.)/时间常数(t)：绝缘电阻为电容器充电一分钟后所加的直流电压和流经电容器的漏电流值的比值，单位为MΩ。时间常数为绝缘电阻和电容量的乘积，通常以秒表示，公式如下：
t[s]=I.R.[MΩ]×C[μF]一般情况下，绝缘电阻用于描述小容量电容器的绝缘特性，时间常数用于描述大容量（如：CR>0.33μF）电容器的绝缘特性。
◆损耗角正切（tgδ）：在规定频率的正弦波电压作用下，电容器的损耗功率除以电容器的无功功率
◇自愈性(仅对金属化膜电容器)：金属化膜的金属镀层是通过真空蒸发的方法将金属沉积在薄膜上，厚度只有几十个纳米，当介质上存在弱点、杂质时，局部穿就可能发生，穿处的电弧放电所产生的能量足以使穿点邻近处的金属镀层蒸发，击穿点与周围极板隔开，电容器电气性能即可恢复正常
四、使用薄膜电容器的注意事项
1.工作电压：薄膜电容器的选用取决于施加的最高电压，并受施加的电压波形、电流波形、频率、环境温度（电容器表面温度）、电容量等因数的影响。使用前请先检查电容器两端的电压波形、电流波形和频率（在高频场合，允许电压随着电容器类型的不同而改变，详细资料请参阅说明书）是否在额定值内
2.工作电流通过电容器的脉冲（或交流）电流等于电容量C与电压上升速率的乘积，即I=C×dV/dt。由于电容器存在损耗，在高频或高脉冲条件下使用时，通过电容器的脉冲（或交流）电流会使电容器自身发热而有温升，将会有热击穿（冒烟、起火）的危险。因此，电容器安全使用条件不仅受额定电压（或类别电压）的限制，而且受额定电流的限制。额定电流被认为是由击穿模式决定的脉冲电流（峰值电流，即由dV/dt
指标所限制的）和连续电流（以峰峰值或有效值表示）组成，当使用时，必须确信这两个电流都在允许范围
之内。在高频或高脉冲条件下使用的电容器，我们推荐聚丙烯膜电容器或CL23B叠片式电容器。CBB81、CBB81B、CBB81A系列聚丙烯膜高压电容器给出了占空比（DUTY）为15%时的额定峰峰值电流。CBB21、CBB21B、CBB21A系列S校正电容器给出了额定峰峰值电流。在任何情况下都不允许超过额定峰峰值电流使用。当实际工作电流波形与给出的波形不同时，聚酯膜电容器在自身温升为10℃或更小的情况下使用，聚丙烯膜在自身温升为5℃或更小的情况下使用，电容器表面温度不许超过额定上限温度
五、抑制电源电磁干扰用电容器
5.1当在电源趺跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还会有异常脉冲电压（如闪电）发生，这可能会导致电容器冒烟或者起火。所以，跨线电容器其安全标准在不同国家有严格规定。请使用经过安全认证的X2-MKP X2-MKT CBB6型电容器。不允许将直流电容器用作跨线电容器。
5.2 X2类抑制电源电磁干扰用电容器适用于在电容器失效时不会导致危险的场合，如电源跨线路连接，可承受2.5kV的脉冲。
5.3 Y2类抑制电源电磁干扰用电容器适用于在电容器失效时会导致危险的场合，如电源跨线路连接，可承
受5kV的脉冲。
1.标称电容量（C R ）。电容器产品标出的电容量值。云母和陶瓷介质电容器的电容量较低（大约在5000pF 以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在0.005uF~1.0uF ）；通常电解电容器的容量较大。这是一个粗略的分类法。
2. 类别温度范围。电容器设计所确定的能连续工作的环境温度范围。该范围取决于它相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度（可以连续施加额定电压的最高环境温度）等。在电路设计中要考虑其温度范围，比如电源方面的电电解电容在低于其工作温度后会失去其滤波功能，相当于开路。）
3. 额定电压（U R ）。在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。电容器应用在高电压场和时，必须注意电晕的影响。电晕是由于在介质/ 电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。在交流或脉动条件下，电晕特别容易发生。对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。
4. 损耗角正切（tg δ ）。在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为损耗角正切。
5. ESR(Equivalent Series Resistance)串联等效电阻。理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。这个损耗在外部，表现为就像一个电阻跟电容串连在一起，所以就起了个名字叫做“等效串连电阻”。
1、标称电容量和允许偏差
标称电容量是标志在电容器上的电容量。
电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。
精度等级与允许误差对应关系：00（01）-±1、0（02）-±2、Ⅰ-±5、Ⅱ-±10、Ⅲ-±20、
Ⅳ-（ 20-10）、Ⅴ-（ 50-20）、Ⅵ-（ 50-30）
一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
2、额定电压
在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直
接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。
3、绝缘电阻
直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.
当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。
电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。
4、损耗
电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
5、频率特性
随着频率的上升，一般电容器的电容量呈现下降的规律。
2.
电容器 电容器通常简称其为电容，用字母C表示。电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。 相关公式 电容器的电势能计算公式：E=CU^2/2=QU/2 多电容器并联计算公式：C=C1+C2+C3+…+Cn 多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn 三电容器串联 C=(C1*C2*C3)/(C1*C2+C2*C3+C1*C3) 标称电容量和允许偏差 标称电容量是标志在电容器上的电容量。在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是：1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 容量大的电容其容量值在电容上直接标明，如10 μF/16V 容量小的电容其容量值在电容上用字母表示或数字表示 字母表示法：1m=1000 μF 1P2= 1n=1000PF 数字表示法：三位数字的表示法也称电容量的数码表示法。三位数字的前两位数字为标称容量的有效数宇，第三位数宇表示有效数字后面零的个数，它们的单位都是pF。如：102表示标称容量为1000pF。 221表示标称容量为220pF。 224表示标称容量为22x10(4)pF。 在这种表示法中有一个特殊情况，就是当第三位数字用"9"表示时，是用有效数宇乘上10的-1次方来表示容量大小。如:229表示标称容量为22x(10-1)pF=。 允许误差±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为μF、误差为±5%。 电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。常用的电容器其精度等级和电阻器的表示方法相同。用字母表示：D——005级——±%；F——01级——±1%；G——02级——±2%；J——I 级——±5%；K——II级——±10%；M——III级——±20%。 精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%） 一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。 注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。 主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。他们分别使用的允许偏差是+-5% +-10% +-20%。 额定电压：在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。常见的电容额定电压与耐压测试仪测量值的关系（ 600V的耐压测试仪测量电压为760V以上550V的耐压测试仪测量电压为715V以上； 500V的耐压测试仪测量电压为650V以上； 450V的耐压测试仪测量电压为585V以上； 400V的耐压测试仪测量电压为520V以上； 250V的耐压测试仪测量电压为325V以上； 200V的耐压测试仪测量电压为260V以上；
电容器主要技术参数的标注方法： 1．直标法 指在电容器的表面直接用数字和单位符号或字母标注出标称容量和耐压等。 例某电容器上标CD—1、2200μF、35V，表示这是一个铝电解电容器，标称容量 为2200μF，耐压为35V。 某电容器上标CA1—1、2.2±5%、DC63V，表示这是一个钽电解电容器，标称容量 为2.2μF，允许误差为±5%，直流耐压为63V。 2．数字加字母标注法 指用数字和字母有规律的组合来表示容量，字母既表示小数点，又表示后缀单位。 例 p10表示0.1pF 1p0表示1pF 6P 8表示6.8pF 2μ2表示2.2μF 7p5表示7.5 pF 2n2表示2.2nF 8n2表示8200pF M1表示0.1μF 3m3表示3300μ F G1表示100μF 3．数码标注法 数码标注法多用于非电解电容器的标注，它采用三位数标注和四位数标注： 1）三位数标注法采用三位数标注的电容器，前两位数字表示标称值的有效数 字，第三位表示有效数字后缀零的个数，它们的单位是pF。这种标注法中有一个特殊的， 就是当第三位数字是９时，它表示有效数字乘以１０-1。 例１０２表示标称容量是１０００pF，即１nF； ４７３表示标称容量是４７０００pF，即４７nF。４７９表示标称容量是 4.7pF。 2) 四位数标注法采用四位数标注的电容器不标注单位。这种标注方法是用1 ~4位数字表示电容量，其容量单位是pF；若用0.0X或0.X时，其单位为μF。
例 47表示标称容量是47 pF ；0.56表示标称容量是0.56μF 。 采用数码标注的，有些后面带的还有字母，它表示允许误差。识别方法： D——±0.5% F——±1% G——±2% J——±5% K——±10% M——±20% 例 223J表示标称容量是22000 pF，误差为±5% 。 4．电容器容量允许误差的标注方法 电容器容量允许误差的标注方法主要有三种： 1）用字母表误差 识别方法： B——±0.1% C——±0.25% D——±0. 5% F——±1% G——±2% J——±5% K——±10% M——±20% N——±30% 例 223J表示标称容量是22000 pF，误差为±5% 。 2）直接标出误差的值 例33 pF±0.2 pF则表示电容器的标称容量是33 pF，允许误差是±0.2 pF。 3）直接用数字表示百分比的误差 例 0.33/5 则表示电容器的标称容量是0.33μF，允许误差是±5%
电容的型号功能和应用的详细介绍 1. [capacitance；electric capacity]：电容是表征电容器容纳电荷的本领的物理量，非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时（如在电容器中），由于电荷移动的结果，能量便贮存在该非导电体之中 定义： 电容是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。 电容的符号是C。 在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是： 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 相关公式： 一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q或U决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离， k则是静电力常量。常见的平行板电容器,电容为C=εS/d.（ε为极板间介质的介电常数，S为极板面积，d为极板间的距离。）
电容器的电势能计算公式：E=CU^2/2=QU/2 多电容器并联计算公式：C=C1+C2+C3+…+Cn 多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn 电容器的型号命名方法 第一部分 | 第二部分 | 第三部分 | 第四部分 名称 | 材料 | 特征 | 序号 电容器 | 符号 | 意义 | 符号 | 意义 | 符号 C 高频瓷 T 铁电 T 低频瓷 W 微调 I 玻璃 J 金属化 符号 Y 釉云母 X 小型 C Z 纸介 D 电压用字母或数字 J 金属化 M 密封 L 纸涤纶 Y 高压
常用电容器主要参数与特点 1、标称电容量和允许偏差 标称电容量是标志在电容器上的电容量。 电解电容器的容值，取决于在交流电压下工作时所呈现的阻抗。因此容值，也就是交流电容值，随着工作频率、电压以及测量方法的变化而变化。在标准JISC 5102 规定：铝电解电容的电容量的测量条件是在频率为 120Hz，最大交 流电压为（Voltage Root Mean Square，通常指交流电压的有效值），DC bias （直流偏压直流偏置直流偏移直流偏磁）电压为～的条件下进行。可以断言，铝电解电容器的容量随频率的增加而减小。 电容器中存储的能量 E = CV^2/2 电容器的线性充电量 I = C （dV/dt） 电容的总阻抗（欧姆） Z = √ ［ RS^2 + （XC – XL）^2 ］ 容性电抗（欧姆） XC = 1/（2πfC）
电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。 精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%） 一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。 2、额定电压 在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。 3、绝缘电阻 直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。 当电容较小时，主要取决于电容的表面状态，容量〉时，主要取决于介质的性能，绝缘电阻越大越好。 电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。 4、损耗 电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
无功补偿电容器运行特性参数选取 1 电力电容器及其主要特性参数 电力电容器是无功补偿装置的主要部件。随着技术进步和工艺更新,纸介质电容器已被 自愈式电容器所取代,自愈式电容器采用在电介质中两面蒸镀金属体为电极,其最大的改进是电容器在电介质局部击穿时其绝缘具有自然恢复性能,即电介质局部击穿时,击穿处附近的金属涂层将熔化和气化并形成空洞,由此虽然会造成极板面积减少使电容C 及相应无功功率有所下降,但不影响电容器正常运行。 自愈式电容器主要特性参数有额定电压、电容、无功功率。 1. 1 额定电压 《自愈式低电压并联电容器》第3. 2 条规定“电容器额定电压优先值如 下0. 23 ,0. 4 ,0. 525 及0. 69 kV。”电容器额定电压选取一般比电气设备额定运行电压高5 %。 1. 2 电容 电容器的电容是极板上的电荷相对于极板间电压的比值,该值与极板面积、极板间绝缘 厚度和绝缘介质的介电系数有关, 其计算式为C = 1 4πε× S D 式中ε为极板间绝缘介质的介电系数; S 为电容器极板面积; D 为电容器绝缘层厚度。 在上式中,电容C 数值与电压无直接关系, C 值似乎仅取决于电容器极板面积和绝缘介质,但这只是电容器未接网投运时的静态状况;接网投运后,由于电介质局部击穿造成极板面积减少从而会影响到电容C 数值降低,因此运行过程中, 电容C 是个逐年衰减下降的变量,其衰减速度取决于运行电压状况和自身稳态过电压能力。出厂电容器的电容值定义为静态电 容。一般,投运后第一年电容值下降率应在2 %以内,第二年至第五年电容值下降率应在1 %～ 2 % ,第五年后因电介质老化,电容值将加速下降,当电容值下降至出厂时的85 %以下,可认为该电容器寿命期结束。 1. 3 无功功率 在交流电路中,无功功率QC = UI sinφ由于电容器电介质损耗角极小,φ= 90°,所以sin φ= 1 ,则无功功率QC = UI =ωCU2 ×10 - 3 = 2πf CU2 ×10 - 3 (μF) ,从该式可见,电容器无功功率不仅取决于电容C ,而且还与电源频率f 、端电压U 直接相关,电容器额定无功功率的准确定义应是标准频率下外接额定电压时静态电容C 所对应的无功率。接网投运后电容器所输出实际无功功率能否达到标定容量,则需视运行电压状况。当电网电压低于电容器额定电压时,电容器所输出的无功功率将小于标定值。因此如果电容器额定电压选择偏高,电容器实际运行电压长期低于额定值,很可能因电容器无功出力低于设计值造成电网无功短 缺。 2 无功补偿电容装置参数的选取误区 无功补偿装置在进行设计选型及设备订货时,提供给厂家的参数往往仅是电容补偿柜型 号和无功功率数值,而电容器额定电压及静态电容值这两个重要参数常被忽略。由于电容器 生产厂家对产品安装处电压状况不甚了解,在产品设计时往往侧重于降低产品生产成本和减 少电介质局部击穿,所选取的电容器额定电压往往高于国家标准推荐值,这样做对电网运行的无功补偿效果会造成什么影响对电网建设投资又会引起什么变化呢可通过以下案例进行 分析。 例如某台10 0. 4 kV 变压器,按照功率因数0. 9 的运行要求,需在变压器低压侧进行集中 无功补偿,经计算需补偿无功功率100 kvar ,如果按额定电压U = 450 V 配置电容器,根据QC=ωCU2 ×10 - 3 计算,电容器组的静态电容值C 为1 572μF ,接入电网后在运行电压U =400 V 的状态下,该电容器实际向电网提供的无功功率QC 为79 kvar ,补偿效果仅达预期的79 %。反之,在上述条件下,要想保证实际补偿效果为100 kvar ,则至少需配置电容器无功功率为127 kvar ,也就意味着设备投资需要增加27 %。中山市2004 年变压器增加898 台,合计容量近60 万kvar ,按30 %补偿率计需补偿无功功率近18 万kvar 。
电容参数：X5R，X7R，Y5V，COG 详解 在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。 这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。具体来说，就是： X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C 变化为70°C时，电容容量的变化为±15%； Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者 +22%/-82%。 对于其他的编码与温度特性的关系，大家可以参考表4-1。例如，X5R的意思就是该电容的正常工作温度为 -55°C~+85°C，对应的电容容量变化为±15%。 表4-1 电容的温度与容量误差编码 下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在
使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一、NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%， 相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO 电容器可选取的容量范围。 NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二 X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。 三 Z5U电容器 Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。 尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。 Z5U电容器的其他技术指标如下:工作温度范围+10℃ --- +85℃ 温度特性 +22% ---- -56% 介质损耗最大 4% 四 Y5V电容器 Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。 Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。 Y5V电容器的取值范围如下表所示 Y5V电容器的其他技术指标如下:工作温度范围 -30℃ --- +85℃ 温度特性 +22% ---- -82% 介质损耗最大 5% 贴片电容器命名方法可到AVX网站上找到。 NPO,X7R及Y5V电容的特性及主要用途 NPO的特性及主要用途 属1类陶瓷介质，电气性能稳定，基本上不随时间、温度、电压变化，适用于高可靠、高稳定的高额、特高频场合。特性： 电容范围 1pF～0.1uF (1±0.2V rms 1MHz) 环境温度： -55℃～+125℃ 组别：CG 温度特性：0±30ppm/℃ 损耗角正切值： 15x10-4 绝缘电阻：≥10GΩ 抗电强度： 2.5倍额定电压 5秒浪涌电流：≤50毫安
电阻，电感，电容的主要参数 电阻主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00）、±2%-0.2(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。 7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。 9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。 电感器的主要参数 电感器的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。
电容器的主要参数有哪些? 电容器的主要参数有标称容量（简称容量）、允许偏差、额定电压、漏电流、绝缘电阻、损耗因数、温度系数、频率特性等。 （一）标称容量 标称容量是指标注在电容器上的电容量。 电容量的基本单位是法拉（简称法），用字母“F”表示。比法拉小的单位还在毫法（mF）、微法（μF）、纳法（nF）、皮法（pF），它们之间的换算关系是： 1F=1000mF 1mF=1000μF 1μF=1000nF 1nF=1000pF 其中，微法（μF）和皮法（pF）两单位最常用。 在实际应用时，电容量在1万皮法以上电容量，通常用微法作单位，例如：0.047μF、0.1μF、2.2μF、47μF、330μF、4700μF等等。 电容量在1万皮法以下的电容器，通常用皮法作单位，例如：2pF、68 pF、100 pF、680 pF、5600 pF等等。 标称容量的标注方法有直标法、文字符号标注法和色标法等，具体的识别方法将在以后的内容中作详细介绍。 （二）允许偏差 允许偏差是指电容器的标称容量与实际容量之间的允许最大偏差范围。 电容器的容量偏差与电容器介质材料及容量大小有关。电解电容器的容量较大，误差范围大于±10%；而云母电容器、玻璃釉电容器、瓷介电容器及各种无极性高频在机薄膜介质电容器（如涤纶电容器、聚苯乙烯电容器、聚丙烯电容器
等）的容量相对较小，误差范围小于±20%。 （三）额定电压 额定电压也称电容器的耐压值，是指电容器在规定的温度范围内，能够连续正常工作时所能承受的最高电压。 该额定电压值通常标注在电容器上。在实际应用时，电容器的工作电压应低于电容器上标注的额定电压值，否则会造成电容器因过压而击穿损坏。 （四）漏电流 电容器的介质材料不是绝艰绝缘体，宁在一定的工作温度及电压条件下，也会有电流通过，此电流即为漏电流。 一般电解电容器的漏电流略大一些，而其它类型电容器的漏电流较小。 （五）绝缘电阻 绝缘电阻也称漏电阻，它与电容器的漏电流成反比。漏电流越大，绝缘电阻越小。绝缘电阻越大，表明电容器的漏电流越小，质量也越好。 （六）损耗因数 损耗因数也称电容器的损耗角正切值，用来表示电容器能量损耗的大小。该值越小，说明电容器的质量越好。 （七）温度系数 温度系数是指在一定温度范围内，温度每变化1℃时，电容器容量的相对变化值。温度系数值越小，电容器的性能越好。 （八）频率特性 频率特性是指电容器对各种不同高低的频率所表现出的性能（即电容量等电参数随着电路工作频率的变化而变化的特性）。不同介质材料的电容器，其最高工作频率也不同，例如，容量较大的电容器（如电解电容器）只能在低频电路中正常工作，高频电路中只能使用容量较小的高频瓷介电容器或云母电容器等。 信息来源：慧聪电子 【我来说两句】【推荐给朋友】【关闭窗口】
超级电容器的分类 （资料来源：中国联保网）按原理 超级电容器的类型比较多，按不同方式可以分为多种产品，以下作简单介绍。 按原理分为双电层型超级电容器和赝电容型超级电容器： 双电层型超级电容器 1.活性碳电极材料，采用了高比表面积的活性炭材料经过成型制备电极。 2.碳纤维电极材料，采用活性炭纤维成形材料，如布、毡等经过增强，喷涂或熔融金属增强其导电性制备电极。 3.碳气凝胶电极材料，采用前驱材料制备凝胶，经过炭化活化得到电极材料。 4.碳纳米管电极材料，碳纳米管具有极好的中孔性能和导电性，采用高比表面积的碳纳米管材料，可以制得非常优良的超级电容器电极。 以上电极材料可以制成： 1.平板型超级电容器，在扣式体系中多采用平板状和圆片状的电极，另外也有Econd公司产品为典型代表的多层叠片串联组合而成的高压超级电容器，可以达到300V以上的工作
电压。 2.绕卷型溶剂电容器，采用电极材料涂覆在集流体上，经过绕制得到，这类电容器通常具有更大的电容量和更高的功率密度。 赝电容型超级电容器 包括金属氧化物电极材料与聚合物电极材料，金属氧化物包括NiOx、MnO2、V2O5等作为正极材料，活性炭作为负极材料制备的超级电容器，导电聚合物材料包括PPY、PTH、PAn i、PAS、PFPT等经P型或N型或P/N型掺杂制取电极，以此制备超级电容器。这一类型超级电容器具有非常高的能量密度，除NiOx型外，其它类型多处于研究阶段，还没有实现产业化生产。 按电解质类型 可以分为水性电解质和有机电解质类型： 水性电解质 1.酸性电解质，多采用36%的H2SO4水溶液作为电解质。
2.碱性电解质，通常采用KOH、NaOH等强碱作为电解质，水作为溶剂。 3.中性电解质，通常采用KCl、NaCl等盐作为电解质，水作为溶剂，多用于氧化锰电极材料的电解液。 有机电解质 通常采用LiClO4为典型代表的锂盐、TEABF4作为典型代表的季胺盐等作为电解质，有机溶剂如PC、ACN、GBL、THL等有机溶剂作为溶剂，电解质在溶剂中接近饱和溶解度。 其他 1.液体电解质超级电容器，多数超级电容器电解质均为液态。 2.固体电解质超级电容器，随着锂离子电池固态电解液的发展，应用于超级电容器的电解质也对凝胶电解质和PEO等固体电解质进行研究。
在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。 这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。具体来说，就是： X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%； Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。 对于其他的编码与温度特性的关系，大家可以参考表4-1。例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。 表4-1 电容的温度与容量误差编码 下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是A VX公司的命名方法，其他公司的产品请参照该公司的产品手册。NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一：NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05% ，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二：X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
超级电容器的分类与优缺点分析 摘要：电容器是储存电荷的常用电子器件，在许多电子设备中得到了广泛的运用。由于新时期行业技术的迅速发展，早期的电路结构逐渐被更复杂的电路形式取代，普通的电容器已经满足不了电路运行的需要。为了达到高负荷或超负荷电路运行的需要，国内开始推广使用超级电容器，这种器件在性能上比传统电容器更加优越。文中阐述了电容器的原理、基本功能、优缺点等。 常规电容仅能满足结构简单、负荷较小的电路运行要求，对于大负荷的电路运行则难以起到储存电荷的效果。近年来，超级电容器的推广应用有效地解决了大负荷电路运行的难题，保证了电力电子设备使用性能的正常发挥。 1 超级电容器原理与应用 超级电容器实际上属于电化学元件，引起电荷或电能储存流程可相互逆转，其循环充电的次数达到10万次。凭借多个方面的性能优势，超级电容器的应用范围逐渐扩大，掌握该装置的原理有助于正常的操作使用。 1.1 超级电容器的原理 "双电层原理"是超级电容器的核心，这是由该装置的双电层结构决定的。超级电容器是利用双电层原理的电容器。当外加电压作用于普通电容器的两个极板时，装置存储电荷的原理是一样的，即正电极与正电荷对应、负电极与负电荷对应。而超级电容器除了这些功能外，若其受到电场作用则会在电解液、电极之间产生相反的电荷，此时正电荷、负电荷分别处于不同的接触面，这种条件下的负荷分布则属于"双电层",原理如图1.因电容器结构组合上的改进，超级电容器的电容储存量极大。此外，如果超级电容器两极板间电势小于电解液的标准电位时，超级电容器则是正常的工作状态，相反则不正常。根据超级电容器原理，其在运用过程中并没有出现化学反应，仅仅是在物理性质上的变化，因而超级电容器的稳定性更加可靠。
电容器参数的基本公式 1、容量（法拉） 英制：C = ( 0.224 ×K ·A) / TD 公制：C = ( 0.0884 ×K ·A) / TD 2、电容器中存储的能量 E = ? CV2 3、电容器的线性充电量 I = C (dV/dt) 4、电容的总阻抗（欧姆） Z = √[ R S2+ (X C–X L)2] 5、容性电抗（欧姆） X C= 1/(2πfC) 相位角Ф 理想电容器：超前当前电压90o 理想电感器：滞后当前电压90o 理想电阻器：与当前电压的相位相同 7、耗散系数(%) D.F. = tg δ（损耗角） = ESR / X C = (2πfC)(ESR) 8、品质因素 Q = cotan δ= 1/ DF 9、等效串联电阻ESR（欧姆） ESR = (DF) XC = DF/ 2πfC 10、功率消耗 Power Loss = (2πfCV2) (DF) 11、功率因数 PF = sin δ(loss angle) –cos Ф(相位角) 12、均方根 rms = 0.707 ×V p 13、千伏安KVA （千瓦） KVA = 2πfCV2×10-3 14、电容器的温度系数 T.C. = [ (C t–C25) / C25(T t–25) ] ×106
15、容量损耗(%) CD = [ (C1–C2) / C1] ×100 16、陶瓷电容的可靠性 L0/ L t= (V t/ V0) X (T t/ T0)Y 17、串联时的容值 n 个电容串联：1/C T= 1/C1+ 1/C2+ …. + 1/C n 两个电容串联：C T= C1·C2/ (C1+ C2) 18、并联时的容值 C T= C1 + C2+ …. + C n 19、重复次数（Againg Rate） A.R. = % ΔC / decade of time 上述公式中的符号说明如下： K = 介电常数 A = 面积TD = 绝缘层厚度V = 电压t = 时间RS = 串联电阻 f = 频率L = 电感感性系数δ= 损耗角Ф= 相位角L0 =使用寿命Lt = 试验寿命 V t= 测试电压V0 = 工作电压T t= 测试温度T0= 工作温度 X , Y = 电压与温度的效应指数。 电容的等效串联电阻ESR 普遍的观点是：一个等效串联电阻（ESR）很小的相对较大容量的外部电容能很好地吸收快速转换时的峰值（纹波）电流。但是，有时这样的选择容易引起稳压器（特别是线性稳压器LDO）的不稳定，所以必须合理选择小容量和大容量电容的容值。永远记住，稳压器就是一个放大器，放大器可能出现的各种情况它都会出现。 由于DC/DC 转换器的响应速度相对较慢，输出去耦电容在负载阶跃的初始阶段起主导的作用，因此需要额外大容量的电容来减缓相对于DC/DC 转换器的快速转换，同时用高频电容减缓相对于大电容的快速变换。通常，大容量电容的等效串联电阻应该选择为合适的值，以便使输出电压的峰值和毛刺在器件的Dasheet 规定之内。 高频转换中，小容量电容在0.01μF 到0.1μF 量级就能很好满足要求。表贴陶瓷电容或者多层陶瓷电容（MLCC）具有更小的ESR。另外，在这些容值下，它们的体积和BO M 成本都比较合理。如果局部低频去耦不充分，则从低频向高频转换时将引起输入电压降低。电压下降过程可能持续数毫秒，时间长短主要取决于稳压器调节增益和提供较大负载电流的时间。用ESR 大的电容并联比用ESR 恰好那么低的单个电容当然更具成本效益。然而,这需要你在PCB 面积、器件数目与成本之间寻求折衷。
超级电容器的主要应用领域 超级电容器发展展望： 超级电容器也叫做电化学电容器，是介于传统电容器和充电电池之间的一种新型储能装置，比容量为传统电容器的20~200倍，比功率一般大于1000W/kg，循环寿命大于100000次，可储蓄的能量比传统电容要高得多，并且充电快速。由于它们的使用寿命非常长，可被应用于终端产品的整个生命周期。而且超级电容器对环境无污染，可以说，超级电容器是一种高效、实用、环保的能量储蓄装置。当高能量电池和燃料电池与超级电容器技术相结合时，可实现高比功率、高比能量特性和长的工作寿命。近年来，由于超级电容器在新能源领域所表现出的朝阳产业趋势，许多发达国家都已经把超级电容器项目作为国家重点研究和开发项目，超级电容器的国内外市场正呈现出前所未有的蓬勃景象。 依照美国国家能源局的数据预测，超级电容器在全球市场的容量预计将从2007年的4亿美元发展到2013年的120亿美元（见下图1），其中，在电动汽车/新能源汽车领域的市场规模有望在2013年达到40亿美元,在消费电子领域的市场规模有望在2013年达到30亿美元,在工业(风力发电、轨道交通、重型机械等)领域的市场规模有望在2013年达到40亿美元。
根据中商情报预测，截至2014年，我国超容产业的增长率都在30%以上。 超级电容器的主要应用领域： 1.超级电容器在太阳能能源系统中的应用 太阳能源的利用最终归结为太阳能利用和太阳光利用两个方面。太阳能发电分为光伏发电和光热发电，其中光伏发电就是利用光伏电池将太阳能直接转化为电能。光伏发电不论在转化效率、设备成本和发展前景尚都远远强于光热发电。 自从实用型多晶硅的光伏电池问世以来，世界上就便开始了太阳能光伏发电的应
电容器 一、概述 电容器是由两个金属电极中间夹一层电解质构成的电子元件。在两个电极上加电压时，电极尚就储存电荷，所以说电容器是充放电荷的电子元件。电容器储存电荷量的多少，取决于电容器的电容量，电容量在数值上是等于一个导电极上的电荷量与两块极板之间的电位差之比。即 C=Q/U 其中Q为一个极板上的电荷量，单位为C（库伦）；U为两块极板之间的电位差，单位为V（伏特）；C为电容量，单位为F（法拉）。 电容器能够被充电和放电，也就是存储电能和释放电能，其两端的电压不能突变。正因如此，如果把电容器接在直流电路中，则只有在电源开启和接通时，电容器充放电两个短暂过程中，电路上存在电流。就稳态而言，直流电流不能通过电容器，相当于开路。如果把电容器接在交流或脉冲直流电路中，由于不停的充电放电，便使电流能够通过电容器，并且具有类似电阻那样阻碍电流（由电荷的变率、容量和工作频率决定）的作用。所以，电容器被广泛应用于各种耦合、旁路、滤波、调谐以及脉冲电路中。 二、电容器的种类 电容器通常叫做电容。因电容的用途、结构及材料不同，电容的种类很多。根据电容的结构和容量是否可调，可将电容分为3大类：固定电容、半可变（微调）电容、可变电容。 电容器的性能、结构用途等在很大程度上取决于电容器的介质，因此，电解质常以电解质来分类。可大致分为：有机介质（包括复合介质）电容器，如纸介电容器、塑料薄膜电容器、纸膜复合介质电容器、薄膜复合介质电容器等；无机介质电容器，如云母电容器、玻璃釉电容器、陶瓷电容器等；气体介质电容器，如空气电容器、真空电容器、充气式电容器等；电解电容器，如铝电解电容器、铌电解电容器等。
2.1纸介电容器 2.2涤纶电容器 2.3聚苯乙烯电容器 2.4聚丙烯电容器 2.5云母电容器 2.6瓷介电容器 2.7独石电容器 2.8玻璃釉电容器 2.9电解电容器 2.10微型记忆电容器 二、电容的型号的命名： 1．各国电容器的型号命名很不统一，国产电容器的命名由四部分组成： 第一部分：用字母表示名称，电容器为C。 第二部分：用字母表示材料。 第三部分：用数字表示分类。 第四部分：用数字表示序号。 2．电容的标志方法： （1）直标法：用字母和数字把型号、规格直接标在外壳上。 （2）文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。 （3）色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示： 颜色黑棕红橙黄绿蓝紫灰 耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V
电容器主要由哪些参数 生产高比能脉冲电容器(能库能源系统，作为主要的储能元件)、直流滤波电容器、交流滤波电容器、阻容吸收电容器、均压电容器...... 电容补偿有什么作用？ 这个一般都是用有功功率/视在功率＝cosφ 无功补偿电容器的作用要先从无功说起 话说那无功是这样的： 功率的一部分能量用来建立磁场，作为交换能量使用，对外部电路并未做功，它们由电能转换为磁场能，再由磁场能转换为电能，周而复始，并未消耗，这部分能量称为无功功率。无功功率并不是无用之功，没有这部分功率，就不能建立感应磁场，电动机、变压器等设备就不能运行。除负荷需要无功外，线路电感、变压器电感等也需要。 具体的好处就是很多很多： 随便举几个！ 补偿无功后可以提高电压、降低线损、减少电费支出、节约能源、增加电网有功容量传输、提高设备的使用效率、 电容器常识：
一、使用薄膜电容器的注意事项 1、工作电压薄膜电容器的选用取决于施加的最高电压，并受施加的电压波形、电流波形、频率、环境温度（电容器表面温度）、电容量等因素的影响。使用前请先检查电容器两端的电压波形、电流波形和频率（在高频场合，允许电压随着电容器类型的不同而改变，详细资料请参阅说明书）是否在额定值内。 2、工作电流通过电容器的脉冲(或交流）电流等于电容量C与电压上升速率的乘积，即I=C x dv/dt。由于电容器存在损耗，在高频或高脉冲条件下使用时，通过电容器的脉冲（或交流）电流会使电容器自身发热而有温升，将会有热击穿（冒烟、起火）的危险。因此，电容器安全使用条件不仅受额定电压（或类别电压）的限制，而且受额定电流的限制。额定电流被认为是由击穿模式决定的脉冲电流（峰值电流，即由dv/dt指标所限制的）和连续电流（以峰峰值或有效值表示）组成，当使用时，必须确信这两个电流都在允许范围之内。在高频或高脉冲条件下使用的电容器，我们推荐聚丙烯膜电容器或MPES叠片式电容器。 PPS、MPPS、MPSA系列高压聚丙烯膜电容器给出了占空比（DUTY）为15%时的额定峰峰值电流。MPP、MPH、MPA系列S校正电容器给出了额定峰峰值电流。在任何情况下都不允许超过额定峰峰值电流使用。当实际工作电流波形与给出的波形不同时，聚酯膜电容器在自身温升为10℃或更小的情况下使用，聚丙烯膜电容器在自身温升为5℃或更小的情况下使用，电容器表面温度不许超过额定上限温度。 3、阻燃性尽管在薄膜电容器外封装中使用了耐火性阻燃材料--阻燃环氧树脂或塑壳（UL94/V-0级），但外部的持续高温或火焰仍可使电容器芯子变形而产生外封装破裂，导致电容器芯子熔化或燃烧。 4、抑制电源电磁干扰用电容器当在电源跨线路中使用电容器来消除噪音时，不仅仅只有正常电压，还会有异常脉冲电压（如闪电）发生，这可能会导致电容器冒烟或者起火。所以，跨线电容器其安全标准在不同国家有严格规定。请使用经过安全认证的MKT61、MKP61型电容器。不推荐将直流电容器用作跨线电容器. 5.电容器充放电由于电容器充放电电流取决于电容量和电压上升速率的乘积，即使是低电压充放电，也可能产生大的瞬间充放电电流，这可能会导致电容器性能的损害，比如说短路或开路。当进行充放电时，请串联一个20～1000Ω/V或更高的限流电阻，将充放电电流限制在规定的范围内。当多个薄膜电容器并联进行耐电压测试或寿命测试时，请为每个电容器串联一个20～1000Ω/V或更高的限流电阻。详见电容器标准 6.阻燃性：尽管在薄膜电容器外封装中使用了耐火性阻燃材料--阻燃环氧树脂或塑壳，但外部的持续高温或火焰仍可使电容器芯子变形而产生外封装破裂，导致电容器芯子熔化或燃烧。 7.表面温升（△T）：7.1当电容器用于交流及脉冲场合时，流经电容器的电流使其发热，如果发热量过大，会导致电容器短路甚至燃烧。所以流经电容器的电流不能超过产品目录所规定的最大数值及电容器在加载时监测温升就显得尤为必要。 二、在定购或索要样品之前，请尽可能多地提供以下信息 1.额定工作电压：DC，AC 2.电容量及电容量允许偏差：F、G、J、K、M
电容器主要性能指标
作者： 阅读： 434 时间： 2009-7-1 20:06:00 2009-
文章导读： 文章导读：标称容量和允许误差：电容器储存电荷的能力，常用的单位是 F、uF、pF。电 容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实际容量会有误差。 常用固定电容允许误差的等级见表 2。常用固定电容的标称容量系列见表 3。一般，电容 器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于 10000pF 的时候，用 pF 做单位，大于 10000pF 的时候，用 uF 做单位。为了简便起见，大于 100pF 而小于 1uF 的电容常常不注单位。没有小数点的，它的单位是 pF，有小数点的，它的单位是 uF。如 有的电容上标有“332”（3300pF）三位有效数字，左起两位
标称容量和允许误差：电容器储存电荷的能力，常用的单位是 F、uF、pF。电容器上标 有的电容数是电容器的标称容量。 电容器的标称容量和它的实际容量会有误差。 常用固定电 容允许误差的等级见表 2。常用固定电容的标称容量系列见表 3。一般，电容器上都直接写 出其容量，也有用数字来标志容量的，通常在容量小于 10000pF 的时候，用 pF 做单位，大 于 10000pF 的时候，用 uF 做单位。为了简便起见，大于 100pF 而小于 1uF 的电容常常不注 单位。 没有小数点的， 它的单位是 pF， 有小数点的， 它的单位是 uF。 如有的电容上标有“332” （3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在 后加 0 的个数，单位是 pF。 额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直 流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的 交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有 6.3V、10V、 16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
常用固定电容允许误差的等
允许误 差 级 别
±2%
±5% Ⅰ
±10% Ⅱ
±20% (+20% -30%) (+50% -20%) (+100%-10%) Ⅲ Ⅳ Ⅴ Ⅵ
02
常用固定电容的标称容量系列
