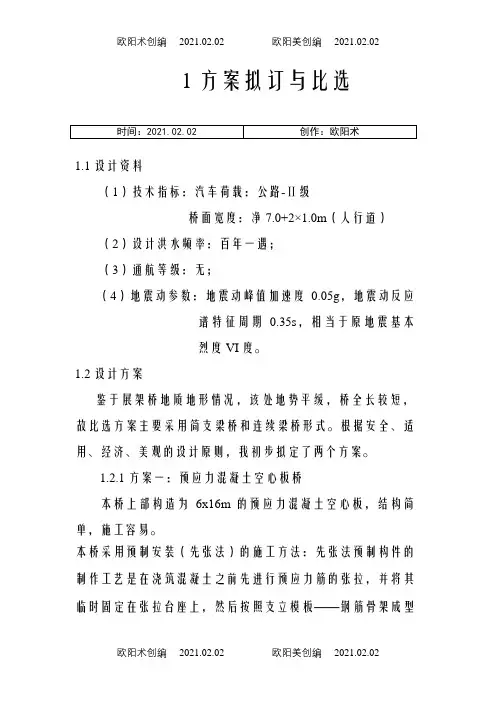

1 方案拟订与比选
1.1 设计资料
（1）技术指标：汽车荷载：公路-Ⅱ级
桥面宽度：净7.0+2×1.0m（人行道）
（2）设计洪水频率：百年一遇；
（3）通航等级：无；
（4）地震动参数：地震动峰值加速度0.05g，地震动反应谱特征周期0.35s，相当
于原地震基本烈度VI度。
1.2 设计方案
鉴于展架桥地质地形情况，该处地势平缓，桥全长较短，故比选方案主要采用简支梁桥和连续梁桥形式。根据安全、适用、经济、美观的设计原则，我初步拟定了两个方案。
1.2.1 方案一：预应力混凝土空心板桥
本桥上部构造为6х16m的预应力混凝土空心板，结构简单，施工容易。
本桥采用预制安装（先法）的施工方法：先法预制构件的制作工艺是在浇筑混凝土之前先进行预应力筋的拉，并将其临时固定在拉台座上，然后按照支立模板——钢筋骨架成型——浇筑及振捣混凝土——养护及拆除模板的基本施工工艺，待混凝土达到规定强度，逐渐将预应力筋松弛，利用力筋回缩和与混凝土之间的黏结作用，使构件获得预应力。
优点：预应力结构通过高强钢筋对混凝土预压，不仅充分发挥了高强材料的特性，而且提高了混凝土的抗裂性，促使结构轻型化，因而预应力混凝土结构具有比钢筋混凝土结构大得多的跨越能力。
采用空心板截面，减轻了自重，而且能充分利用材料，构件外形简单，制作方便，方便施工，施工工期短，而且桥型流畅美观。
缺点：行车不顺，同时桥梁的运营养护成本在后期较高。
图1-1 空心板桥布置图
1.2.2 方案二：预应力混凝土连续箱型梁桥 跨径分布：3х32m
箱形截面整体性好，结构刚度大，变形小，抗震性能好，主梁变形挠曲线平缓，桥面伸缩缝少，行车舒适。
施工采用预制安装的施工方法，设计施工较成熟，施工质量和工期能得到有效控制，该种桥型传力明确，计算简洁。
箱形截面有较大的抗扭刚度，整体性好。同时主桥线条明确，结构稳定，梁的等截面外形和谐，各比例协调，造型朴实。
45
35
25
15
8
图1-2 连续箱梁布置图
1.3 方案比选
表1-1 各方案主要优缺点比较表
25
通过对比，从受力合理，安全适用，经济美观的角度综合考虑，方案一:预应力混凝土空心板桥为最佳推荐方案。此方案，采用预应力混凝土空心板，结构简单，节省材料，经济合理；采用预制装配的施工方法，施工方便，周期短；而且桥型流畅美观。
2 毛截面几何特性计算
2.1 基本资料
2.1.1 主要技术指标 桥跨布置:6?16 m 。 标准跨径：16.00 m 。 计算跨径：15.56 m 。
桥面总宽:9m=7+2×1.0 m （人行道）。 设计荷载：公路-Ⅱ级 2.1.2 材料规格
预应力钢筋17?钢绞线，直径15.2mm,截面面积139.0mm 2 ，弹性摸量p E =1.95× 105 MPa ,抗拉强度标准值pk f = 1860 MPa, 抗拉强度设计值pd f =1260 MPa;普通钢筋
335,235HRB R 抗拉强度标准值sk f = 335 MPa, 抗拉强度设计值sd f =280 MPa S E =2.0×105
MPa;空心板块混凝土采用C40, 弹性模量取3.25×104 MPa, 抗拉强度标准值cd f =18.4 MPa, 抗拉强度设计值tk f =2.40 MPa;
2.1.3 设计规
（1）JTJ01-1997.公路工程技术标准［S ］.:人民交通,1997 简称《标准》 （2）JTG D60-2004.公路桥涵设计通用规［S ］.:人民交通,2004.
简称《桥规》
（3）JTG D62-2004.公路钢筋混凝土及预应力桥梁设计规［S ］.:人民交通出版 社,2004.简称《公预规》
（4）JTG D60-1985.公路桥涵地基与基础设计规［S ］. :人民交通,1985.（5）邵旭东.桥梁工程（上、下册）［M ］.:人民交通,2004.
2.2 截面几何尺寸图
本桥主梁采用124cm空心板，桥宽9m，选用5片主梁和两片边梁。
2.2.1桥面横断面布置图
图2.1 横断面图
2.2.2板块结构几何尺寸
(a) 中板跨中截面
(b) 边板跨中截面
