绿城工程 板式热交换设备采购 招 标 文 件 招标单位： 招标时刻：
招标文件目录 第一部分投标邀请 第二部分投标须知前附表 第三部分投标人须知 一、讲明 二、招标文件 三、投标文件 四、开标和评标 五、授予合同 第四部分招标内容和技术规格书 第五部分合同要紧条款 第六部分投标文件格式 附件一、投标函 附件二、开标一览表 附件三、投标设备型号规格、数量、原产地、价格表 附件四、商务偏离表 附件五、技术规格偏离表及建议 附件六、法定代表人授权书 附件七、备品配件及专用工具表 附件八、资格、资质证明文件
第一部分投标邀请 各投标企业： 有限公司因工程建设需要，就板式换热设备进行招标。特邀请贵单位前来投标。 招标内容：板式换热器 招标文件价格：人民币200元 招标文件发放时刻：年月日 招标文件发放地点： 投标截止时刻：年月日时 投标地点： 开标时刻：年月日时 开标地点： 评标、询标及决标的时刻与地点：另行通知 招标单位：有限公司 地址：
项目名称： 项目地址： 联系人： 联系电话： 传真： 以上时刻如有变动，以书面通知为准。第二部分投标须知前附表
注：以上内容如有变化将另行通知，通知中未提及的部分将不作变动 第三部分投标人须知 一、讲明 1、本次招标工作是按照《中华人民共和国招标投标法》及相关法律法规要求组织和实施。 2、合格投标人 2．1凡有能力提供招标物资并能严格履行本招标文件规定的制造商或供应商接到投标邀请后均为合格的投标人。对物资采购招标，假如投标人不是制造商，必须提供制造厂家的授权书及证明材料。 2．2假如投标代表人不是法定代表人，需持有《法定代表人授权书》。 3、不管投标过程和结果如何，投标人自行承担投标活动中所发生的全部费用。 二、招标文件 4、招标文件 4．1招标文件的构成 （1）投标邀请；

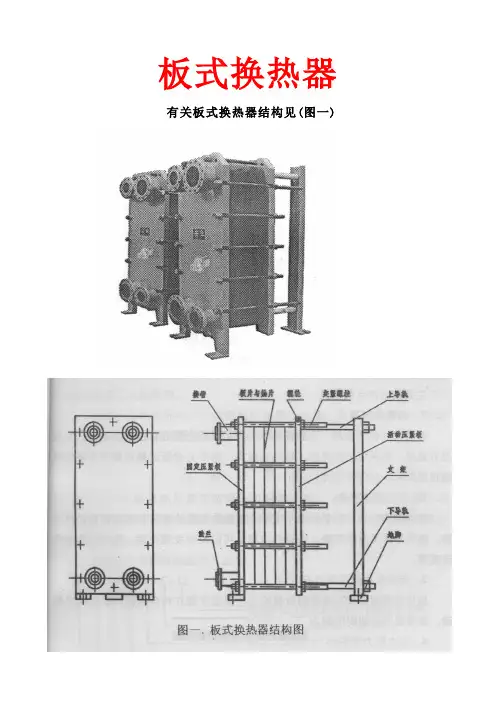

上海化工机械二厂 板式换热器计算程序V6.0使用说明 一、概述 1、板式换热器是一种高效紧凑型热交换设备。它具有传热效率高，阻力损失小，结构紧凑，拆装方便，操作灵活等优点。目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域。 2、在以往工程设计中，板式换热器设计计算均采用手算，方法有以下两种： ⑴简易算法：假定理论传热系数，求出换热面积，选定厂家及换热器型号，计算板间流速，通过厂家样本提供的传热特性曲线及流阻特性曲线，查出实际传热系数及流阻，经过反复校核得出满足工艺条件的结果，最终确定换热器型号及换热面积大小。这种算法的优点是计算简单，步骤少，时间短；缺点是结果不准确。造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线，而设计工况可能与之不符。 ⑵标准算法：选定厂家，根据角孔流速确定换热器型号，从手册查出在设计工况下冷、热介质的各种物理参数，根据厂家样本提供的传热经验公式及流阻经验公式进行热工计算，求出传热系数及流阻，经过反复校核得出满足工艺条件的结果，最终确定换热器型号及换热面积大小。这种算法的优点是计算结果准确；缺点是计算复杂，步骤多，时间长。 3、利用计算机进行板式换热器设计计算，充分发挥了计算机运算速度快的特长，一个计算在微机上几秒钟内就能完成，且结果的准确性是手算难以达到的。另一个主要特点是程序中存贮了计算所需的不同水温时水的各种物理参数及板式换热器定型设备的所有参数，设计人员在计算机上进行计算时只需输入工艺条件（如水量、水温、流阻等）就能马上得出计算结果，这为设计人员提供了极大的方便。计算人员还可以输入不同的工艺条件（如水量、水温相同，流阻不同等）得出不同的计算结果，或更换换热器型号以得出不同的计算结果，通过对结果的比较、优化，最终选定既经济合理又性能可靠的板式换热器。 二、编制依据 《板式换热器的设计计算》张治川著； 《热交换器设计手册》〔日〕尾花英朗著； 《换热器》邱树林、钱滨江著； 《换热设备的污垢与对策》杨善让、徐志明著； 《换热器设计手册》钱颂文主编； 三、应用范围 程序仅用于计算上海化工机械二厂生产的板式换热器。 四、使用方法 1、打开显示器、打印机、计算机主机电源开关，操作系统应为WIN98或更高版本，文字处理采用OFFICE97或更高版本，打印纸选择A4 2、将带有板式换热器计算程序的安装盘插入光盘驱动器，执行安装命令SETUP.EXE，按屏幕提示进行。若复制文件发生访问冲突时，选择“忽略”，直至安装完毕。 3、单击“开始”按钮，执行“程序”菜单中的“板式换热器计算程序”，开始运算。整个运算过程全部采用人机对话，操作者只需按照屏幕的提示进行操作即可得到满意的计算结果。
目次前言II 1 范围1 2 规范性引用文件1 3 定义2 4 型号编制2 5 基本参数3 6 一般规定3 7 板式换热器4 8 水泵4 9 变频器5 10 阀门及管路附件6 11 防腐与保温6 12 控制和测量设备6 13 材料及连接8 14 整机技术要求9 15 试验方法9 16 检验规则10 17 标志、包装、运输和贮存11 附录 A （规范性附录）板式换热机组工艺控制系统流程图13 附录 B （规范性附录）板式换热机组安装使用条件15 前言 本标准为首次制订的行业标准。 本标准主要对板式换热机组的整机提出需要控制的技术参数和质量指标，关于板式换热器的标准，应按照GB/T 16409《板式换热器》执行，本标准不再做特别规定。 按照本标准生产制造的板式换热机组符合《城市热力网设计规范》对热力站的规定。 本标准由建设部标准定额研究所提出。 本标准由建设部城镇建设标准技术归口单位城市建设研究院归口。 本标准起草单位：中国市政工程华北设计研究院 城市建设研究院 九圆热交换设备制造有限公司 兰州兰石鲁尔热力工程有限公司 APV中国有限公司 天津市换热装备总厂 清华同方人环工程公司 北京硕人时代科技有限公司 沈阳太宇机电设备有限公司 丹佛斯公司 本标准主要起草人：廖荣平、王淮、杨健、信岩、刘涤杰、王志峰、 王立新、王兵、俞华伟、史登峰、吴军、李滨涛。 1范围 本标准规定了板式换热机组（以下简称机组）的型号编制、基本参数、技术要求、试验方法．
和检验规则、标志、包装、运输和贮存要求。 本标准适用于供热、空调及生活热水等换热系统中使用的板式换热机组。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 700 碳素结构钢 GB/T 707 热轧槽钢尺寸、外形、重量及允许偏差 GB/T 2887 电子计算机场地通用规范 GB 3096 城市区域环境噪声标准 GB/T 4942.2 低压电器外壳防护等级 GB/T 5117 碳钢焊条 GB/T 5657 离心泵技术条件 GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备 GB/T 8163 输送流体用无缝钢管 GB/T 9112 钢制管法兰类型与参数 GB/T 9787 热轧等边角钢尺寸、外形、重量及允许偏差 GB/T 12233 通用阀门铁制截止阀与升降式止回阀 GB/T 12237 通用阀门法兰和对焊连接钢制球阀 GB/T 12238 通用阀门法兰和对夹连接蝶阀 GB/T 12243 弹簧直接荷载式安全阀 GB 12459 钢制对焊无缝管件 GB/T 12668.2 调速电气传动系统第二部分一般要求低压交流变频电气传动系统额定值的规 定 GB 12706.1 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第1部分：一般规定 GB 12706.2 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第2部分：聚氯乙烯绝缘电力电缆 GB 12706.3 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第3部分：交联聚乙烯电力电缆 GB/T 12712 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求 GB/T 13384 机电产品包装通用技术条件 GB/T 16409 板式换热器 GB 50015 建筑给水排水设计规范 GB 50054 低压配电设计规范 GB 50174 电子计算机机房设计规范 GB 50236 现场设备、工业管道焊接工程施工及验收规范 JB/T 87 管路法兰用石棉橡胶垫片 JB/T 8680.2 三相异步电动机技术条件第2部分Y2-E系列(IP54)三相异步电动机(机座号80～280) JB/T 53058 管道式离心泵产品质量分等 CJJ 34 城市热力网设计规范 CJ 128 热量表 涂装前钢材表面处理规范SY/T 0407 3定义
板式换热器的计算方法 板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU 法。在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线 估算方法。目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、 方便、准确。以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准 则关联式为基础的设计计算方法。 以下五个参数在板式换热器的选型计算中是必须的： 总传热量(单位:kW). 一次侧、二次侧的进出口温度 一次侧、二次侧的允许压力降 最高工作温度 最大工作压力 如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。 温度 T1 = 热侧进口温度 * A3 F7 y& G7 S+ Q T2 = 热侧出口温度 3 s' _% s5 s. T" D0 q4 b t1 = 冷侧进口温度 & L8 ~: |; B: t2 M2 w$ z t2= 冷侧出口温度 热负荷 热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为：0 B N/ I" A+ m0 z' H9 ~ （热流体放出的热流量）=（冷流体吸收的热流量） 在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。 （1）无相变化传热过程 式中 Q----冷流体吸收或热流体放出的热流量，W；# Q/ p3 p: I4 ~0 N' I) W mh,mc-----热、冷流体的质量流量，kg/s；+ Z: I9 b- h9 h" r3 P) {/ ^ Cph,Cpc------热、冷流体的比定压热容，kJ/(kg·K)；6 L8 t6 b3 o& m/ n T1,t1 ------热、冷流体的进口温度，K； T2,t2------热、冷流体的出口温度，K。 （2）有相变化传热过程 两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡 算式为：& w3 v) j4 I4 R 一侧有相变化1 Y# e$ B6 c& z% C3 W- W* J 两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程 式中
板式换热器选型计算 板式换热器是一种高效紧凑型热交换设备，它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点，目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域，因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种，以下就三种算法的特点进行简要的说明。 一、手工简易算法 计算公式： F=Wq/(K*△T) 式中 F —换热面积 m2 Wq—换热量 W K —传热系数 W/m2·℃ △T—平均对数温差℃ 根据选定换热系统的有关参数，计算换热量、平均对数温差，设定传热系数，求出换热面积。选定厂家及换热器型号，计算板间流速，通过厂家样本提供的传热特性曲线及流阻特性曲线，查出实际传热系数及压降。若实际传热系数小于设定传热系数，则应降低设定传热系数，重新计算。若实际传热系数大于设定传热系数，而实际压降大于设定压降，则应进一步降低设定传热系数，增大换热面积，重新计算。经过反复校核，直到计算结果满足换热系统的要求，最终确定换热器型号及换热面积大小。这种算法的优点是计算简单，步骤少，时间短；缺点是结果不准确，应用范围窄。造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线，而设计工况可能与之不符。此外样本所提供的传热特性曲线及流阻特性曲线仅为水―水换热系统，在使用中有很大的局限性。 以下给出佛山显像管厂总装厂房低温冷却水及40℃热水两套换热系统实例加以说明采用手工简易算法得出的计算结果与实测结果的差别：
板式换热器选型计算
（四）计算换热量 Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W （五）设备选型 根据样本提供的型号结合流量定型号，主要依据于角孔流速。即：Wl=4*Q/(3600*π*D2) ≤3.5～4.5m/s Wl—角孔流速m/s Q —介质流量m3/h D —角孔直径m （六）定型设备参数（样本提供） 单板换热面积s m2 单通道横截面积 f m2 板片间距l m 平均当量直径de m (d≈2*l) 传热准则方程式Nu=a*Re b*Pr m 压降准则方程式Eu=x*Re y Nu—努塞尔数Eu—欧拉数 a.b.x.y—板形有关参数、指数 Re—雷诺数 Pr—普朗特数 m —指数热介质m=0.3 冷介质m=0.4 （七）拟定板间流速初值Wh 或Wc Wc=Wh*Qc/Qh （纯逆流时） W取0.1～0.4m/s （八）计算雷诺数 Re=W*de/ν W —计算流速m/s de—当量直径m ν—运动粘度m2/s （九）计算努塞尔数 Nu=a*Re b*Pr m
（十）计算放热系数 α=Nu*λ/de α—放热系数W/m2·℃ λ—导热系数W/m·℃ 分别得出αh、αc热冷介质放热系数（十一）计算传热系数 K=1/(1/αh+1/αc+r p+r h+r c) W/m2·℃ r p—板片热阻0.0000459m2·℃/W r h—热介质污垢热阻0.0000172～0.0000258m2·℃/W r c—冷介质污垢热阻0.0000258～0.0000602m2·℃/W （十二）计算理论换热面积 Fm=Wq/(K*△T) （十三）计算换热器单组程流道数 n=Q/(3600*f*W) （圆整为整数） Q—流量m3/h f—单通道横截面积m2 W—板间流速m/s （十四）计算换热器程数 N=(Fm/s+1)/(2*n)N为≥1的整数s—单板换热面积m2 （十五）计算实际换热面积 F=(2*N*n-1)*s （纯逆流） （十六）计算欧拉数 Eu=x*Re y （十七）计算压力损失 △P=Eu*γ*W2*N*10-6 MPa γ—介质重度Kg/m3 W—板间流速m/s N—换热器程数
钎焊式板式换热器可行性调研报告 1月28日起，我们对制冷公司一台B3-095-52钎焊式板式换热器进行了分析、解剖，通过资料的查阅及丹麦丹佛斯浙江分公司的参观学习，对钎焊式板式换热器的生产情况有了初步的认识和了解。对调研情况形成以下报告。 一：钎焊式板式换热器的结构组成： 附B3-095-52钎焊式板式换热器的结构图。 换热器各零部件通过0.05 mm的成型纯铜箔钎焊而成，并在专用氦质谱仪上进行泄露检验。B3-095-52钎焊式板式换热器主要技术参数：设计压力3.0MPa；试验压力4.5MPa；换热板数量52片，单片换热板的换热面积为0.095mm2。 二：钎焊式板式换热器的制造和加工工艺： 1、钎焊式板式换热器的制造要求： 钎焊式板式换热器是一种新型而特殊的压力容器，根据特种设备安全技术规范TSG R2001-2010要求，其制造单位应具备D1级压力容器制造基本要求，并应具备以下条件： （1）有波纹板片压制、机械加工和电器设备专职工程技术人员； （2）无损检测不得分包，至少有2名渗透检测中级人员； （3）有满足产品生产需要的持证焊工，至少3名； （4）有能够进行温度、压力和时间自动记录的真空钎焊炉，有波纹板片压制成
型设备和模具； （5）有氦检漏仪器设备和经过专门培训与考核的氦泄露检测人员。 2、钎焊式板式换热器零件的加工工艺： （1）后盖水道接头、制冷剂接头加工工艺： 304L棒料下料→车加工（普通车床）→清洗（超声波清洗机） （2）前盖水道接头、制冷剂接头加工工艺： 304L棒料下料→车加工（普通车床）→清洗（超声波清洗机） （3）前盖加强板加工工艺： 下料（剪板机）→冲压成型（45T油压机）→清洗（超声波清洗机） （4）前盖加工工艺： 下料（剪板机）→冲压翻边（500T油压机）→冲四孔、落料成型（160油压机）→清洗（超声波清洗机） （6）换热板加工工艺： 下料（剪板机）→冲制人字槽、翻边（500T油压机）→冲四孔、落料成型（500T油压机）→清洗（超声波清洗机） （7）后盖加工工艺： 下料（剪板机）→冲压翻边（500T油压机）→冲四孔、落料成型（160T油压机）→清洗（超声波清洗机） （8）成型纯铜箔片： 下料（剪板机）→冲制人字槽、翻边（45T油压机）→冲四孔、落料成型（45T 油压机） （9）其它成型纯铜箔片： 下料（剪板机）→冲孔、落料成型（45T油压机） 3、钎焊式板式换热器装配工艺： （1）前盖组件的装配： 在前盖加强板部位放置加强板成型纯铜箔片→在前盖加强板部位放置加强板、点焊→在前盖四孔位置处放置接管成型纯铜箔片并安装四只前接头、胀接。（2）后盖组件的装配： 在后盖四孔位置处放置接管成型纯铜箔片并安装四只前接头、胀接。 （3）钎焊式板式换热器装配工艺： 前盖组件→装成型纯铜箔片→装换热板→装成型纯铜箔片→装换热板（与前一块换热板方向成180°）→依次装52块换热板→装成型纯铜箔片→装后盖组件→在专用工装上压紧（45T油压机）→装炉钎焊→氦检 三、设备及模具投入情况：
