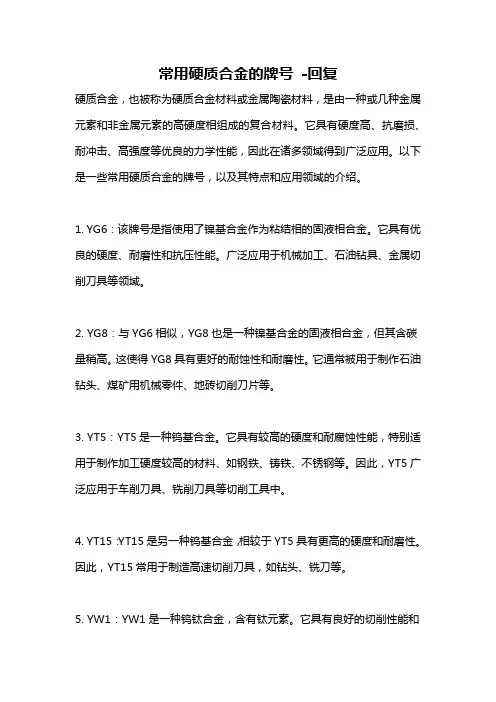

以下为部分牌号（材质）用途介绍常用的硬质合金以WC为主要成分，根据是否加入其它碳化物而分为以下几类：（1）钨钴类（WC+Co）硬质合金（YG）它由WC和Co组成，具有较高的抗弯强度的韧性，导热性好，但耐热性和耐磨性较差，主要用于加工铸铁和有色金属。细晶粒的YG类硬质合金（如YG3X、YG6X），在含钴量相同时，其硬度耐磨性比YG3、YG6高，强度和韧性稍差，适用于加工硬铸铁、奥氏体不锈钢、耐热合金、硬青铜等。（2）钨钛钴类（WC+TiC+Co）硬质合金（YT）由于TiC的硬度和熔点均比WC高，所以和YG相比，其硬度、耐磨性、红硬性增大，粘结温度高，抗氧化能力强，而且在高温下会生成TiO 2,可减少粘结。但导热性能较差，抗弯强度低，所以它适用于加工钢材等韧性材料。 (3)钨钽钴类（WC+TaC+Co）硬质合金（YA）在YG类硬质合金的基础上添加TaC(NbC),提高了常温、高温硬度与强度、抗热冲击性和耐磨性，可用于加工铸铁和不锈钢。（4）钨钛钽钴类（W C+TiC+TaC+Co）)硬质合金(YW) 在YT类硬质合金的基础上添加TaC(NbC),提高了抗弯强度、冲击韧性、高温硬度、抗氧能力和耐磨性。既可以加工钢，又可加工铸铁及有色金属。因此常称为通用硬质合金（又称为万能硬质合金）。目前主要用于加工耐热钢、高锰钢、不锈钢等难加工材料。 YG3X 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。YG6A适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。 YG6X 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。 YG6 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。 YG6X-1 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。 YG8N 适于铸铁、白口铸铁、球墨铸铁以及铬、镍不锈钢等合金材料的高速切削。 YG8 适于铸铁、有色金属及其合金与非金属材料加工中，不平整断面和间断切削时的粗车、粗刨、粗铣，一般孔和深孔的钻孔、扩孔。 YS2T 属超细颗粒合金，适于低速粗车，铣削耐热合金及钛合金，作切断刀及丝锥、锯片铣刀尤佳。。 YT15 适用于碳素钢与合金钢加工中，连续切削时的粗车、半精车及精车，间断切削时的小断面精车，连续面的半精铣与精铣，孔的粗扩与精扩。 YT14 适于在碳素钢与合金钢加工中，不平整断面和连续切削时的粗车，间断切削时的半精车与精车，连续断面粗铣，铸孔的扩钻与粗扩。 YT5 适于碳素钢与合金钢(包括钢锻件，冲压件及铸件的表皮)加工不平整断面与间断切削时的粗车、粗刨、半精刨，非连续面的粗铣及钻孔。 YS25 适应于碳素钢、铸钢、高锰钢、高强度钢及合金钢的粗车、铣削和刨削。YS30 属超细颗粒合金，适于大走刀高效率铣削各种钢材，尤其是合金钢的铣削。
YW1 适于耐热钢、高锰钢、不锈钢等难加工钢材及普通钢和铸铁的加工。 YW2 适于耐热钢、高锰钢、不锈钢及高级合金钢等特殊难加工钢材的精加工，半精加工。普通钢材和铸铁的加工。 YW3适于合金钢、高强度钢、低合金、超强度钢的精加工和半精加工。亦可在冲击力小的情况下精加工。
1. 铝材的分类 （1）按有无合金成分，铝材分为纯铝及铝合金。铝合金按合金系列又分为Al-Mn 合金、Al-Cu合金、Al-Si合金和Al-Mg合金等。 （2）按压力加工能力，可分为变形铝和非变形铝（例如：铸铝）。 （3）按能否热处理强化，铝合金又分为非热处理强化铝和热处理强化铝。铝没有同素异构体，纯铝、铝锰合金、铝镁合金等不可能通过热处理相变来提高强度。但是，铝铜和铝镁硅等合金可通过固溶时效析出强化相提高强度，称为可热处理强化铝。不能通过固溶时效析出强化相提高强度的称为不可热处理强化铝。 2. 牌号表示方法和状态代号 （1）四位数字体系牌号命名方法1997年1月1号，我国开始实施 GB/T16474?996《变形铝和铝合金牌号表示方法》标准。新的牌号表示方法采用变形铝和铝合金国际牌号注册组织推荐的国际四位数字体系牌号命名方法，例如工业纯铝有1070、1060等，Al-Mn合金有3003等，Al-Mg合金有5052、5086等。 （2）四位字符体系牌号命名方法1997年1月1号前，我国采用前苏联的牌号表示方法。一些老牌号的铝及铝合金化学成分与国际四位数字体系牌号不完全吻合，不能采用国际四位数字体系牌号代替，为保留国内现有的非国际四位数字体系牌号，不得不采用四位字符体系牌号命名方法，以便逐步与国际接轨。例如：老牌号LF21的化学成分与国际四位数字体系牌号3003不完全吻合，于是，四位字符体系表示的牌号为3A21。 四位数字体系和四位字符体系牌号第一个数字表示铝及铝合金的类别，其含义如下： 1）1XXX系列工业纯铝； 2）2XXX系列Al-Cu、Al-Cu-Mn合金，； 3）3XXX系列Al-Mn合金； 4）4XXX系列Al-Si合金； 5）5XXX系列Al-Mg合金； 6）6XXX系列Al-Mg-Si合金；
1铝的基本特性与应用范围 铝是元素周期表中第三周期主族元素，原子序数为13，原子量为26.9815。 铝具有一系列比其他有色金属、钢铁、塑料和木材等更优良的特性，如密度小，仅为2.7 g / cm3，约为铜或钢的1/3；良好的耐蚀性和耐候性；良好的塑性和加工性能；良好的导热性和导电性；良好的耐低温性能，对光热电波的反射率高、表面性能好；无磁性；基本无毒；有吸音性；耐酸性好；抗核辐射性能好；弹性系数小；良好的力学性能；优良的铸造性能和焊接性能；良好的抗撞击性。此外，铝材的高温性能、成型性能、切削加工性、铆接性以及表面处理性能等也比较好。因此，铝材在航天、航海、航空、汽车、交通运输、桥梁、建筑、电子电气、能源动力、冶金化工、农业排灌、机械制造、包装防腐、电器家具、日用文体等各个领域都获得了十分广泛的应用，下表列出了铝的基本特性及主要应用领域。 铝的基本特性及主要应用领域
3 变形铝合金分类、牌号和状态表示法 3. 1变形铝合金的分类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。 ⑴按合金状态图及热处理特点分为可热处理强化铝合金和不可热处理强化铝合金两大类。不可热处理强化铝合金（如：纯铝、Al-Mn、Al-Mg、Al-Si系合金）和可热处理强化铝合金（如：Al-Mg-Si、Al-Cu、Al-Zn-Mg 系合金）。 ⑵按合金性能和用途可分为：工业纯铝、光辉铝合金、切削铝合金、耐热铝合金、低强度铝合金、中强度铝合金、高强度铝合金（硬铝）、超高强度铝合金（超硬铝）、锻造铝合金及特殊铝合金等。 ⑶按合金中所含主要元素成分可分为：工业纯铝（1×××系），Al-Cu合金（2×××系），Al-Mn合金（3×××系），Al-Si合金（4×××系），AL-Mg合金（5×××系），Al-Mg-Si合金（6×××系），Al-Zn-Mg合金（7×××系），Al-其它元素合金（8×××系）及备用合金组（9×××系）。 这三种分类方法各有特点，有时相互交叉，相互补充。在工业生产中，大多数国家按第三种方法，即按合金中所含主要元素成分的4位数码法分类。这种分类方法能较本质的反映合金的基本性能，也便于编码、记忆和计算机管理。我国目前也采用4位数码法分类。 3. 2中国变形铝合金的牌号表示法 根据GB/T16474 —1996“变形铝及铝合金牌号表示方法”，凡化学成分与变形铝及铝合金国际牌号注册协议组织（简称国际牌号注册组织）命名的合金相同的所有合金，其牌号直接采用国际四位数字体系牌号，
铝合金的牌号、状态和性能 1 铝及铝合金的分类 纯铝比较软，富有延展性，易于塑性成形。如果根据各种不同的用途，要求具有更高的强度和改善材料的组织和其他各种性能，可以在纯铝中添加各种合金元素，生产出满足各种性能和用途的铝合金。 铝合金可加工成板、带、条、箔、管、棒、型、线、自由锻件和模锻件等加工材(变形铝合金)，也可加工成铸件、压铸件等铸造材(铸造铝合金)。 纯铝—1×××系，如1000合金 非热处理型合金Al-Mn系合金—3×××系，如3003合金 Al-Si系合金—4×××系，如4043合金变形铝合金Al-Mg系合金—5×××系，如5083合金 Al-Cu系合金—2×××系，如2024合金 热处理型合金Al-Mg-Si系合金—6×××系，如6063合金铝及Al-Zn-Mg系合金—7×××系，如7075合金铝合金Al-其它元素—8×××系，如8089合金 纯铝系 非热处理型合金Al-Si系合金，如ZL102合金 Al-Mg系合金，如ZL103合金 铸造铝合金Al-Cu-Si系合金，如ZL107合金 Al-Cu-Mg-Si系合金，如ZL110合金 热处理型合金Al-Mg-Si系合金，如ZL104合金 Al-Mg-Zn系合金，如ZL305合金
2 变形铝合金分类、牌号和状态表示法 3. 1 变形铝合金的分类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。 ⑴按合金状态图及热处理特点分为可热处理强化铝合金和不可热处理强化铝合金两大类。不可热处理强化铝合金（如：纯铝、Al-Mn、Al-Mg、Al-Si系合金）和可热处理强化铝合金（如：Al-Mg-Si、Al-Cu、Al-Zn-Mg系合金）。 ⑵按合金性能和用途可分为：工业纯铝、光辉铝合金、切削铝合金、耐热铝合金、低强度铝合金、中强度铝合金、高强度铝合金（硬铝）、超高强度铝合金（超硬铝）、锻造铝合金及特殊铝合金等。 ⑶按合金中所含主要元素成分可分为：工业纯铝（1×××系），Al-Cu合金（2×××系），Al-Mn合金（3×××系），Al-Si合金（4×××系），AL-Mg合金（5×××系），Al-Mg-Si 合金（6×××系），Al-Zn-Mg合金（7×××系），Al-其它元素合金（8×××系）及备用合金组（9×××系）。 这三种分类方法各有特点，有时相互交叉，相互补充。在工业生产中，大多数国家按第三种方法，即按合金中所含主要元素成分的4位数码法分类。这种分类方法能较本质的反映合金的基本性能，也便于编码、记忆和计算机管理。我国目前也采用4位数码法分类。 3.3 中国变形铝合金状态代号及表示方法 根据GB/T16475–1996标准规定，基础状态代号用一个英文大写字母表示。细分状态代号采用基础状态代号后跟一位、两位或多位阿拉伯数字表示。 3.3.1基础状态代号 3.3.2 细分状态代号 HXX状态 H后面的第一位数字表示获得该状态的基本处理程序 H1 ——单纯加工硬化状态 适用于未经附加热处理，只经加工硬化即获得所需强度的状态。
第一章中国工具钢和硬质合金牌号及化学成分 第一节碳素工具钢（1）中国GB标准碳素工具钢的钢号与化学成分[GB/T1298-1986]（表6-1-1） 表6-1-1碳素工具钢的钢号与化学成分（质量分数）（%） 钢号C Si Mn P≤S≤ T7 T8 T8Mn T9 T10 T11 T12 T13 0.65-0.74 0.75-0.84 0.80-0.90 0.85-0.94 0.95-1.04 1.05-1.14 1.15-1.24 1.25-1.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.40 ≤0.40 0.40-0.60 ≤0.40 ≤0.40 ≤0.40 ≤0.40 ≤0.40 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.030 0.030 0.030 0.030 0.030 0.030 0.030 0.030 注：1.高级优质钢（带“A”的钢号）磷、硫含量（质量分数）：P≤0.030%；S≤0.030%。 2.钢中残余元素含量（质量分数）：Cr≤0.25%，Ni≤0.20%，Cu≤0.30%。 3.用作铅浴钢丝的残余元素含量（质量分数）：Cr≤0.10%，Ni≤0.12%，Cu≤0.20%，Cr+Ni+Cu≤0.40%。 4.要求检验钢的淬透性时，允许添加少量合金元素。 （2）中国GB标准碳素工具钢的交货硬度与淬火硬度（表6-1-2和表6-1-3） 表6-1-2碳素工具钢的交货硬度与淬火硬度钢号 交货状态试样淬火 硬度HBS压痕直径/mm淬火温度/℃冷却介质硬度＞HRC T7≤187≥4.4800-820水62 T8≤187≥4.4780-800水62 T8Mn≤187≥4.4780-800水62 T9≤192≥4.35760-780水62

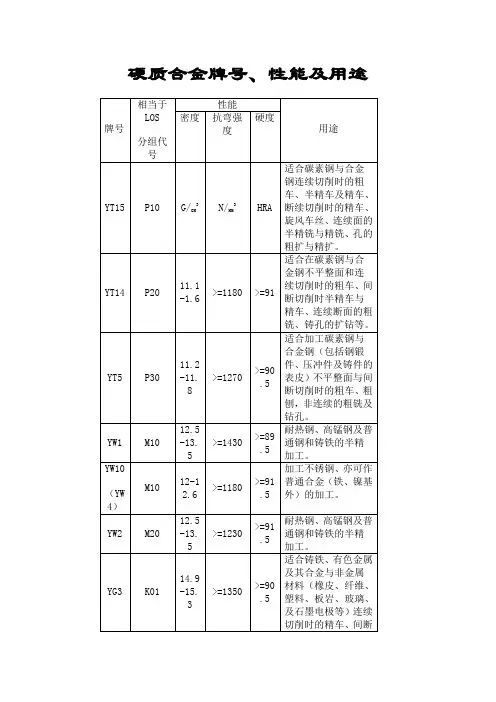

硬质合金牌号性能、应用推荐及牌号对照 合金牌号 密度 g/cm2 抗弯 强度 不低 于 N/cm2 硬度 不低 于 HRA 加工条件及用途 ISO 国际标准 YT15 11.0- 11.7 1150 91 适用于碳素钢与合金钢加工中，连续切削时的粗车、半精车 及精车，间断切削时的小断面精车，连续面的半精铣与精铣， 孔的粗扩与精扩。 P10 YT14 11.2- 12.0 1270 90.5 适于在碳素钢与合金钢加工中，不平整断面和连续切削时的 粗车，间断切削时的半精车与精车，连续断面粗铣，铸孔的 扩钻与粗扩。 P20 YT5 12.5- 13.2 1430 89.5 适于碳素钢与合金钢（包括钢锻件，冲压件及铸件的表皮） 加工不平整断面与间断切削时的粗车、粗刨、半精刨，非连 续面的粗铣及钻孔。 P30 YS25 12.8- 13.2 2000 91 适应于碳素钢、铸钢、高锰钢、高强度钢及合金钢的粗车、 铣削和刨削。 P20、P40 YS30 12.45 1800 91 属超细颗粒合金，适于大走刀高效率铣削各种钢材，尤其是 合金钢的铣削。 P25 P30 YW1 12.6- 13.5 1180 91.5 适于耐热钢、高锰钢、不锈钢等难加工钢材及普通钢和铸铁 的加工。 M10 YW2 12.4- 13.5 1350 90.5 适于耐热钢、高锰钢、不锈钢及高级合金钢等特殊难加工钢 材的精加工，半精加工。普通钢材和铸铁的加工。 M20 YW3 12.7- 13.3 1300 92 适于合金钢、高强度钢、低合金、超强度钢的精加工和半精 加工。亦可在冲击力小的情况下精加工。 M10、M20 YL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适 合做一般钻头、刀具等耐磨件。 K15、K25 M10、M30 YL10.2 14.5 2200 91.5 具有很好的耐磨性和抗弯强度，主要用来生产挤压棒材，制 作小直径微型钻头、钟表加工用刀具，整体铰刀等其它刃具 和耐磨零件。 K25、K35 M25、M40 YG3X 14.6- 15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精 加工。 K05 YG6A 14.6- 15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、 淬火钢、合金钢的半精加工及精加工。 K10
各种牌号铝合金的主要特点及用途(ZL铸铝） ZL101 成分简单，容易熔炼和铸造，铸造性能好，气密性好、焊接和切削加工性能也比较好，但力学性能不高。适合铸造薄壁、大面积和形状复杂的、强度要求不高的各种零件，如泵的壳体、齿轮箱、仪表壳（框架）及家电产品上的零件等。主要采用砂型铸造和金属型铸造。 Zl101A 由于是在ZL101的基础上加了微量Ti，细化了晶粒，强化了合金的组织，其综合性能高于Zl101、ZL102，并有较好的抗蚀性能，可用作一般载荷的工程结构件和摩托车、汽车及家电、仪表产品上的各种结构件的优质铸件。其使用量目前仅次于ZL102。多采用砂型和金属型铸造。 Zl102 这种合金的最大特点是流动性好，其它性能与ZL101差不多，但气密性比ZL101要好，可用来铸造各种形状复杂、薄壁的压铸件和强度要求不高的薄壁、大面积、形状复杂的金属或砂型铸件。不论是压铸件还是金属型、砂型铸件，都是民用产品上用得最多的一个铸造铝合金品种。 Zl104 因其工晶体量多，又加入了Mn，抵消了材料中混入的Fe有害作用，有较好的铸造性能和优良的气密性、耐蚀性，焊接和切削加工性能也比较好，但耐热性能较差，适合制作形状复杂、尺寸较大的有较大负荷的动力结构件，如增压器壳体、气缸盖，气缸套等零件，主要用压铸，也多采用砂型和金属型铸造。 Zl105、ZL105A 由于加入了Cu，降低了Si的含量，其铸造性能和焊接性能都比ZL104差，但室温和高温强度、切削加工性能都比ZL104要好，塑性稍低，抗蚀性能较差。适合用作形状复杂、尺寸较大、有重大负荷的动力结构件。如增压器壳体、气缸盖、气缸套等零件。Zl105A 是降低了ZL105的杂质元素Fe的含量，提高了合金的强度，具有比ZL105更好的力学性能，多采用铸造优质铸件。 ZL106 由于提高了Si的含量，又加入了微量的Ti、Mn，使合金的铸造性能和高温性能优于ZL105气密性、耐蚀性也较好，可用作一般负荷的结构件及要求气密性较好和在较高温度下工作的零件，主要采用砂型和金属型铸造。 ZL107 ZL107有优良的铸造性能和气密性能，力学性能也较好，焊接和切削加工性能一般，抗蚀性能稍差，适合制作承受一般动负荷或静负荷的结构件及有气密性要求的零件。多用砂型铸造。 ZL108 ZL108由于含Si量较高，又加入了Mg、Cu、Mn，使合金的铸造性能优良，并且热膨胀系数小，耐磨性好，强度高，并具有较好的耐热性能。但抗蚀性稍低。适合制作内燃发动机的活塞及其它要求耐磨的零件以及要求尺寸、体积稳定的零件。主要采用压铸和金属型铸造，也可采用砂型铸造。 ZL109 这是复杂合金化的Al-Si-Cu-Mg-Ni合金，由于含Si量提高，并加入了Ni，使合金具有优良的铸造性能和气密性能以及较高的高温强度，耐磨性和耐蚀性也得到提高，
铝合金的牌号、性能及用途 1、变形铝合金 ⑴变形铝及铝合金牌号表示方法 根据国家标准GB/T 16474-1996规定，变形铝及铝合金可直接引用国际四位数字体系牌号。未命名为国际四位数字体系牌号的变形铝及铝合金，应采用四位字符牌号命名。两种编号方法如表8-1所示。 表8-1 变形铝及铝合金的编号方法（GB/T 16474-1996） 位数 国际四位数字体系牌号四位字符牌号 纯铝铝合金纯铝铝合金 第一位为阿拉伯数字，表示铝及铝合金的组别。1表示铝含量不小于99.00%纯铝；2~9表示铝合金，组别按下列主要合金元素划分：2—Cu；3—Mn；4—Si；5—Mg；6—Mg+Si；7—Zn；8—其他元素；9—备用组 第二位为阿拉伯数字，表示合金元素 或杂质极限含量控制情况。0 表示其杂质极限含量无特殊 控制；2~9表示对一项或一项 以上的单个杂质或合金元素 极限含量有特殊控制 为阿拉伯数字，表示 改型情况。0表示为原 始合金；2~9表示为改 型合金 为英文大写字母，表示原 始纯铝的改型情况。A表 示为原始纯铝；B~Y（C、I、 L、N、O、P、Q、Z除外） 表示为原始纯铝的改型， 其元素含量略有变化 为英文大写字母，表示原 始合金的改型情况。A表 示为原始合金；B~Y（C、I、 L、N、O、P、Q、Z除外） 表示为原始合金的改型， 其化学成分略有变化 最后两位为阿拉伯数字，表示最低铝百 分含量中小数点后面的两位 为阿拉伯数字，无特 殊意义，仅用来识别 同一组中的不同合金 为阿拉伯数字，表示最低 铝百分含量中小数点后面 的两位 为阿拉伯数字，无特殊意 义，仅用来识别同一组中 的不同合金 根据GB/T 3190-1996的说明，GB 3190-82中的旧牌号仍可继续使用，其牌号用LF（防锈铝合金）、LY（硬铝合金）、LC（超硬铝合金）、LD（锻铝合金）加顺序号表示。 ⑵常用变形铝合金 ①防锈铝合金主要是Al-Mn和Al-Mg系合金。锰和镁的主要作用是提高抗蚀能力和塑性，并起固溶强化作用。防锈铝合金锻造退火后为单相固溶体组织，抗蚀性好，塑性高，易于变形加工，焊接性能好，但切削性能差。这类合金不能进行热处理强化，常利用加工硬化来提高其强度。常用的Al-Mn系合金有3A21（LF21），其抗蚀性和强度高于纯铝，用于制造油罐、油箱、管道、铆钉等需要弯曲、冲压加工的零件。常用的Al-Mg系合金有5A05（LF5），其密度比纯铝小，强度比Al-Mn合金高，在航空工业中得到广泛应用，如制造管道、容器、铆钉及承受中等载荷的零件。 ②硬铝合金主要是Al-Cu-Mg系合金，并含少量锰。这类合金可进行时效强化，也可进行变形强化。合金中铜和镁的作用是形成强化相CuAl2（ 相）和CuMgAl2（S相），产生时效硬化；锰的作用是提高抗蚀性，并起一定的固溶强化作用。硬铝合金的强度、硬度高，加工性能良好，但耐蚀性低于防锈铝合金。常用的硬铝合金如2A11（LY11）、2A12（LY12）等，用于制造冲压件、模锻件和铆接件，如螺旋桨、铆钉等。
国际上已经注册的铝合金牌号有1000多个，每个牌号又有多种状态，在硬度，强度，耐蚀性，加工性，焊接性，装饰性等方面都存在着明显的差异。选择铝合金的牌号与状态时，以上各方面很难同时满足，也没有必要，应根据产品的性能要求，使用环境，加工过程等因素，设定各种性能的优先次序，方可做到合理选材，在保证性能的前是下合理控制成本。硬度：很多客户在购买铝时非常关心，硬度首选跟合金化学成份有直接的关系。其次，不同的状态也影响较大，从所能达到的最高硬度来看，7系，2系，4系，6系，5系，3系，1系，依次降低。 硬度：强度是产品设计时必须考虑的重要因素，成其是铝合金组件作为组件时，应根据所承受的压力，选择适当的合金。纯铝强度最低，而2系及7系热处理型合金度最高，硬度和强度有一定的下相关系。 耐蚀性：耐蚀性包括化学腐蚀，耐应力腐蚀等性能。一般而言，1系纯铝的耐蚀性最佳，5系表现良好，其次是3系和6系，2系及7系较差。耐蚀性选用原则应根据其使用场合而定。高强度合金腐蚀环境下使用，必须使用各种防蚀用复合材料。 加工性：加工性能包插成形性能与切削性能。因为成形性与状态有关，在选择铝合金牌号后，还需考虑各种状态的强度范围，通常强度高的材不易成形。台果要对铝材进行折弯，拉伸，深冲等成形加工，完退火状态材料的成形性最佳，反之，热处理状态材料的成形性最差。铝合金的切削性较差，对于模具，机械零件等需要切削性较佳，反之，低强度者切削性较差，对模具，机械零件等需要切削加工的产品，铝合金的切削性是重要的考虑因素。焊接性：多数铝合金的焊接性均无问题，尤其是部分5系列的铝合金，是专为焊接考虑而设计的，相对面言，部分2系和7系的铝合金较难焊接。 装饰性能：铝材应用于装饰或某些特定的场合时，需要对其表面进行阳极氧化，涂装等加工，以获得相应的颜色和表面组织，这时其装饰性应该重点考虑的，一般而言，耐蚀性较好的材料，其阳极处理性能，表面处理性能，涂装性能都非常出色。 其他特性：除上述特性以外，还有导电性，耐磨性，耐热性等。在选材时也可以加以考虑。 纯铝：1A99 1A97 1A95 1A93 1A90 1A85 1A80 1A80A 1070 1070A 1370 A1060 1050 1050A 1A50 1350 1145 1350 1A30 1160 1200 1235 2系列：2A01 2A02 2A04 2A06 2A10 2A11 2B11 2A12 2A13 2A14 2A16 2B16 2A17 2A20 2A21 2A25 2A49 2A50 2A70 2A80 2A90 2004 2011 2014 2014A 2214 2017 2017A 2177 2218 2618 2219 2024 2124 3系列：3A21 3003 3103 3004 3005 3105 4系列：4A03 4A11 4A13 4A17 4004 4032 4043 4043A 4047 4047A 5系列：5A01 5A02 5A03 5A05 5A06 5B06 5A12 5A30 5A33 5A41 5A42 5A66 5005 5019 5050 5251 5052 5154 5154A 5454 5154A 5754 5056 5356 5456 5082 5182 5086 6系列：6A02 6B02 6A51 6101 6101A 6005 6005A 6351 6060 6061 6063 6063A 6070 6181 6082 7系列：7A01 7A03 7A04 7A05 7A09 7A10 7A15 7A19 7A31 7A33 7A52 7003 7005 7020 7022 7050 7075 7475 8A06 8011 8090 各种规格的用途 1145 包装及绝热铝箔，热交换器 1199 电解电容器箔，光学反光沉积膜 1350电线、导电绞线、汇流排、变压器带材 2011 螺钉及要求有良好切削性能的机械加工产品 2014 应用于要求高强度与硬度（包括高温）的场合。飞机重型、锻件、厚板和挤压材
对各国硬质合金牌号对照作发下5点说明和注解： 1.各国硬质合金牌号的对照关系，是按用途范围确定的。由于一种牌号往往有几种用途，因此对照表中有的牌号往往在几处同时出现，或出现一种牌号与其他几种牌号进行近似对照。 2.对照的基准牌号，采用国际标准化组织ISO标准的用途分类代号为序。 3.鉴于各硬质合金厂家的样本和技术资料所介绍的产品使用范围并不完全，所列的对照表只能表示大致的对比使用范围。 4.对照表中各国标准代号均用于大写字母表示，其中BHMAt JIC分别为英国和美国的有关协会标准。各厂家或公司的产品牌号或商标用小写字母（第一字母仍大写）。 5.因限于篇幅，从上百个厂家资料中仅选择了十余个厂家和公司的产品牌号进行对照，有关对照的商标或简称注解如下： 中国Diamond：中国机械进出口总公司 China National Machinery Import and Export Corp. 法国Carbex ：Carbex SA Tykram：Tykram SA Ugicarbb：Enrotungstene SA 德国Hertel：GH-Metall,Gunther Hertel GmbH&Co.KG Unit：Thyssen Edelstahlwerke AG Widia：Rride.Krupp GmbH,Krupp Widia -Fabrik 日本Igetalloy ：住友电气工业（株）Sumitomo Electric Industries Ltd. 瑞典Sandvik Coromant;Sandvik AB Seco：Seco Tools AB 英国Annolly：F.C.Annett&Co.Led. Cutanit：Herbrt-Cutanit Ltd. Wimet ：Wimet Ltd. 美国Kennametal：Kennametal Inc. Wendt-Sonis：TRW,Wendt-Souis Div. （1）P类硬质合金牌号近似对照（表6-6-7） （2）M类硬质合金牌号近似对照（表6-6-8） （3）K类硬质合金牌号近似对照（表6-6-79） （4）G类硬质合金牌号近似对照（表6-6-10） 表6-6-7 P类硬质合金牌号近似对照 国际标准化组织ISO 中国德国法国日本 YB Diamond DIN Widia Unit Tykram Carbex JIS Igetalloy P01 YT30 T30 —TTF UF03 TS0 CSO P01 AC805 T12A P10 YT15 T15 S1 TG TN US10 USS2B TS1 CS10 CS120 P10 AC805 AC815
硬质合金材料及牌号 YG3X 14.6-15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。K01 YG3X YG6A 14.6-15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。K05 YG6A YG6X 14.6-15.0 1420 91 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。K10 YG6X YK15 14.2-14.6 2100 91 适于加工整体合金钻、铣、铰等刀具。具有较高的耐磨性及韧性。K15 K20 YK15 YG6 14.5-14.9 1380 89 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。K20 YG6 YG6X-1 14.6-15.0 1500 90 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。K20 YG6X-1 YG8N 14.5-14.8 2000 90 适于铸铁、白口铸铁、球墨铸铁以及铬、镍不锈钢等合金材料的高速切削。K30 YG8N YG8 14.5-14.9 1600 89.5 适于铸铁、有色金属及其合金与非金属材料加工中，不平整断面和间断切削时的粗车、粗刨、粗铣，一般孔和深孔的钻孔、扩孔。K30 YG8 YG10X 14.3-14.7 2200 89.5 适于制造细径微钻、立铣刀、旋转锉刀等。K35 YG10X YS2T 14.4-14.6 2200 91.5 属超细颗粒合金，适于低速粗车，铣削耐热合金及钛合金，作切断刀及丝锥、锯片铣刀尤佳。K30 YS2T YL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适合做一般钻头、刀具等耐磨件。K15-K25 YL10.1 YL10.2 14.5 2200 91.5 具有很好的耐磨性和抗弯强度，主要用来生产挤压棒材，制作小直径微型钻头、钟表加工用刀具，整体铰刀等其它刃具和耐磨零件。 K25-K35 YL10.2 YG15 13.9-14.2 2100 87 适于高压缩率下钢棒和钢管拉伸，在较大应力下工作的顶锻、穿孔及冲压工具。YG15 YG20 13.4-13.7 2500 85 适于制作冲压模具，如冲压手表零件、乐器弹簧片等；冲制电池壳、牙膏皮的模具；小尺寸钢球、螺钉、螺帽等的冲压模具；热轧麻花钻头的压板。YG20 YG20C 13.4-13.7 2200 82 适于制作标准件、轴承、工具等行业用的冷镦、冷冲、冷压模具；弹头对弹壳的冲压模具。YG20C
硬质合金牌号、性能及用途【完整版】 硬质合金是以一种或几种难熔碳化物（碳化钨、碳化钛等）的粉末为主要成分，加入作为粘接剂的金属粉末（钴、镍等），经粉末冶金法而制得的合金。它主要用于制造高速切削刃具和硬、韧材料切削刃具，以及制作冷作模具、量具和不受冲击、振动的高耐磨零件。 硬质合金的特点 （1）硬度、耐磨性和红硬性高 硬质合金常温下硬度可达86~93HRA，相当于69~81HRC。在900~1000℃能保持高硬度，并有优良的耐磨性。与高速工具钢相比，切削速度可高4~7倍，寿命长5~80倍，可切削硬度高达50HRC的硬质材料。 （2）强度、弹性模量高 硬质合金的抗压强度高达6000MPa，弹性模量为（4~7）×105MPa，都高于高速钢。但其抗弯强度较低，一般为1000~3000MPa。 （3）耐蚀性、抗氧化性好 一般能很好地抗大气、酸、碱等腐蚀，不易氧化。 （4）线膨胀系数小 工作时，形状尺寸稳定。 （5）成形制品不再加工、重磨 由于硬质合金硬度高并有脆性，所以粉末冶金成形烧结后不再进行切削加工或重磨，特需再加工时，只能采用电火花、线切割、电解磨削等电加工或专门的砂轮磨削。通常由硬质合金制成的一定规格的制品，采用钎焊、粘接或机械装夹在刀体或模具体上使用。 常用硬质合金 常用硬质合金按成分和性能特点分为三类：钨钴类、钨钛钴类、钨钛钽（铌）类。生产中应用最广泛的是钨钴类和钨钛钴类硬质合金。 （1）钨钴类硬质合金 主要成分是碳化钨（WC）和钴，牌号用代号YG（“硬”、“钴”两字汉语拼音字首），后加钴含量的百分数值表示。如YG6表示钴含量为6%的钨钴类硬质合金，碳化钨含量为94%。 （2）钨钛钴类硬质合金 主要成分是碳化钨（WC）、碳化钛（TiC）及钴，牌号用代号YT（“硬”、“钛”两字汉语拼音字首），后加碳化钛含量的百分数值表示。如YT15表示碳化钛含量15%的钨钛钴类硬质合金。 （3）钨钛钽（铌）类硬质合金 这类硬质合金又称通用硬质合金或万能硬质合金，主要成分是碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）或碳化铌（NbC）和钴组成。牌号用代号YW（“硬”、“万”两字汉语拼音字首）后加序数表示。 表①常用硬质合金的牌号及化学成分
铝合金材料牌号和用途 点击次数：548 发布时间：2009-9-22 0:14:49 1050食品、化学和酿造工业用挤压盘管，各种软管，烟花粉 1060要求抗蚀性与成形性均高的场合，但对强度要求不高，化工设备是其典型用途 1100用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如化工产品、食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具 1145包装及绝热铝箔，热交换器 1199电解电容器箔，光学反光沉积膜 1350电线、导电绞线、汇流排、变压器带材 2011螺钉及要求有良好切削性能的机械加工产品 2014应用于要求高强度与硬度（包括高温）的场合。飞机重型、锻件、厚板和挤压材料，车轮与结构元件，多级火箭第一级燃料槽与航天器零件，卡车构架与悬挂系统零件 2017是第一个获得工业应用的2XXX系合金，目前的应用范围较窄，主要为铆钉、通用机械零件、结构与运输工具结构件，螺旋桨与配件 2024飞机结构、铆钉、导弹构件、卡车轮毂、螺旋桨元件及其他种种结构件2036汽车车身钣金件 2048航空航天器结构件与兵器结构零件 2124航空航天器结构件 2218飞机发动机和柴油发动机活塞，飞机发动机汽缸头，喷气发动机叶轮和压缩机环 2219航天火箭焊接氧化剂槽，超音速飞机蒙皮与结构零件，工作温度为-270~300摄氏度。焊接性好，断裂韧性高，T8状态有很高的抗应力腐蚀开裂能力 2319焊拉 2219合金的焊条和填充焊料 2618模锻件与自由锻件。活塞和航空发动机零件 2A01工作温度小于等于100摄氏度的结构铆钉 2A02工作温度200~300摄氏度的涡轮喷气发动机的轴向压气机叶片 2A06工作温度150~250摄氏度的飞机结构及工作温度125~250摄氏度的航空器结构铆钉
硬质合金与国际标准对照及性能表 合金牌号 物理机械性能 推荐用途 相当于 ISO 相当于 国内密度g/cm2 抗弯强度不 低于N/cm2 硬度不低于 HRA YG3X 14.6-15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小 切削断面高速精加工。 K01 YG3X YG6A 14.6-15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加 工，亦适于高锰钢、淬火钢、合金钢的半精 加工及精加工。 K05 YG6A YG6X 14.6-15.0 1420 91 经生产使用证明，该合金加工冷硬合金铸铁 与耐热合金钢可获得良好的效果，也适于普 通铸铁的精加工。 K10 YG6X YK15 14.2-14.6 2100 91 适于加工整体合金钻、铣、铰等刀具。具有 较高的耐磨性及韧性。 K15 K20 YK15 YG6 14.5-14.9 1380 89 适于用铸铁、有色金属及合金非金属材料中 等切削速度下半精加工。 K20 YG6 YG6X-1 14.6-15.0 1500 90 适于铸铁，有色金属及其合金非金属材料连 续切削时的精车，间断切削时的半精车、精 车、小断面精车、粗车螺纹、连续断面的半 精铣与精铣，孔的粗扩与精扩。 K20 YG6X-1 YG8N 14.5-14.8 2000 90 适于铸铁、白口铸铁、球墨铸铁以及铬、镍 不锈钢等合金材料的高速切削。 K30 YG8N YG8 14.5-14.9 1600 89.5 适于铸铁、有色金属及其合金与非金属材料 加工中，不平整断面和间断切削时的粗车、 粗刨、粗铣，一般孔和深孔的钻孔、扩孔。 K30 YG8 YG10X 14.3-14.7 2200 89.5 适于制造细径微钻、立铣刀、旋转锉刀等。K35 YG10X YS2T 14.4-14.6 2200 91.5 属超细颗粒合金，适于低速粗车，铣削耐热 合金及钛合金，作切断刀及丝锥、锯片铣刀 尤佳。 K30 YS2T YL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生 产挤压棒材，适合做一般钻头、刀具等耐磨 件。 K15-K25 YL10.1 YL10.2 14.5 2200 91.5 具有很好的耐磨性和抗弯强度，主要用来生 产挤压棒材，制作小直径微型钻头、钟表加 工用刀具，整体铰刀等其它刃具和耐磨零 件。 K25-K35 YL10.2 YG15 13.9-14.2 2100 87 适于高压缩率下钢棒和钢管拉伸，在较大应 力下工作的顶锻、穿孔及冲压工具。 YG15 YG20 13.4-13.7 2500 85 适于制作冲压模具，如冲压手表零件、乐器 弹簧片等；冲制电池壳、牙膏皮的模具；小 尺寸钢球、螺钉、螺帽等的冲压模具；热轧 麻花钻头的压板。 YG20 YG20C 13.4-13.7 2200 82 适于制作标准件、轴承、工具等行业用的冷YG20C
各种铝合金牌号的规格、选型、用途
一、铝合金牌号、代号以及国内外牌号对照 国际上已经注册的铝合金牌号有1000多个，每个牌号又有多种状态，在硬度，强度，耐蚀性，加工性，焊接性，装饰性等方面都存在着明显的差异。选择铝合金的牌号与状态时，以上各方面很难同时满足，也没有必要，应根据产品的性能要求，使用环境，加工过程等因素，设定各种性能的优先次序，方可做到合理选材，在保证性能的前是下合理控制成本。 硬度：很多客户在购买铝时非常关心，硬度首选跟合金化学成份有直接的关系。其次，不同的状态也影响较大，从所能达到的最高硬度来看，7系，2系，4系，6系，5系，3系，1系，依次降低。 硬度：强度是产品设计时必须考虑的重要因素，成其是铝合金组件作为组件时，应根据所承受的压力，选择适当的合金。纯铝强度最低，而2系及7系热处理型合金度最高，硬度和强度有一定的下相关系。耐蚀性：耐蚀性包括化学腐蚀，耐应力腐蚀等性能。一般而言，1系纯铝的耐蚀性最佳，5系表现良好，其次是3系和6系，2系及7系较差。耐蚀性选用原则应根据其使用场合而定。高强度合金腐蚀环境下使用，必须使用各种防蚀用复合材料。 加工性：加工性能包插成形性能与切削性能。因为成形性与状态有关，在选择铝合金牌号后，还需考虑各种状态的强度范围，通常强度高的材不易成形。台果要对铝材进行折弯，拉伸，深冲等成形加工，完退火状态材料的成形性最佳，反之，热处理状态材料的成形性最差。铝合金的切削性较差，对于模具，机械零件等需要切削性较佳，反之，低强度者切削性较差，对模具，机械零件等需要切削加工的产品，铝合金的切削性是重要的考虑因素。 焊接性：多数铝合金的焊接性均无问题，尤其是部分5系列的铝合金，是专为焊接考虑而设计的，相对面言，部分2系和7系的铝合金较难焊接。 装饰性能：铝材应用于装饰或某些特定的场合时，需要对其表面进行阳极氧化，涂装等加工，以获得相应的颜色和表面组织，这时其装饰性应该重点考虑的，一般而言，耐蚀性较好的材料，其阳极处理性能，表面处理性能，涂装性能都非常出色。 其他特性：除上述特性以外，还有导电性，耐磨性，耐热性等。在选材时也可以加以考虑。 纯铝：1XXX系列为纯铝中添加少量铜元素形成，具有极佳的成形加工特性、高耐腐蚀性、良好的焊接性和导电性。1XXX系列铝合金广泛应用于对强度要求不高的产品，如化工仪器、薄板加工件、深拉或
硬质合金牌号及性能 硬质合金牌号及性能 1、如何合理选择硬质合金牌号 硬质合金冷镦模在承受冲击或强冲击的耐磨工作条件下，其共性是要求硬质合金有较好的抗冲击韧性、断裂韧性、疲劳强度、抗弯强度以及良好的耐磨性。通常选用中、高钴和中、粗晶粒合金牌号，常见的如YG15C、YG20C、YL60 、YG25C等。 一般来说，硬质合金的耐磨性，韧性两者关系是矛盾的：耐磨性的提高将导致韧性降低，而韧性的提高又必然导致耐磨性的降低。因此在选用合金牌号时，需根据加工对象及加工工作条件，来满足特定使用要求。 若所选用的牌号在使用中容易产生早期崩裂而损坏，宜选用韧性较高的牌号；若选用的牌号在使用中容易产生早期磨损而损坏，宜选用硬度较高，耐磨性更好的牌号。以下牌号：YG15C、YG18C、YG20C、YL60 、YG22C、YG25C 从左至右，硬度降低、耐磨性降低、韧性提高；反之，则相反。 2、硬质合金冷镦模对设备的要求。 冷镦模在使用过程中应注意：冲压机械应处于良好的工作状态；模具支架的配合座不应有碰伤或倾斜；阴模和冲头的工作端面应保持平衡；在调整设备时，不得用冲头空击硬质合金阴模；冷镦模或挤压模工作时，最好应采用适当的润滑剂。 3、硬质合金冷镦模对被加工零件的要求 被加工材料表面应光滑，无氧化皮、裂纹、划伤等缺陷。表面质量高的材料，
冷镦成型时不易破裂，不容易擦伤模具，零件表面质量好。 4、硬质合金冷镦模制造过程中的注意事项 ①在运输过程中，应避免使硬质合金制品互相碰撞或受到冲击，从而使硬质合金掉边角或产生微裂纹。 ②在磨削加工时，推荐选用树脂结合剂。硬度等级为中软、浓度75%的金刚石砂轮进行加工；加工时进给量不能过大，推荐：粗磨不大于0.02mm，精磨不大于0.01mm；同时应注意充分冷却，,以避免产生加工时应力集中或磨削裂纹。推荐在加工后进行必要的时效处理。 ③不允许对硬质合金制品做冲击性的紧压。 ④经高温镶焊后的硬质合金制品，应缓慢(保温)冷却，不应急(空)冷。 ⑤制造模具过程中，在形状设计上应尽量避免急骤的棱角，因硬质合金对应力集中很敏感，在应力作用下，棱角部位最容易破裂；镶套材料应进行锻造，使材料晶粒细化，组织均匀，以提高镶套的机械性能；在模具材料强度允许的情况下,应尽量采用较大的压配合过盈量.保证硬质合金凹模部分有足够的预应力；同时，在设计硬质合金模的配合过盈量时，要充分考虑到模具工作过程中的发热大小，由于硬质合金材料的膨胀系数小,钢套的线膨胀系数大，模具发热后，原有的压力过盈量可能发生变化，导致硬质合金模的预应力降低，从而产生裂纹。 5、硬质合金冷镦模制造过程中的产生废品的主要原因 ①模坯与模套的固定不够牢固，使用过程中产生松弛。 ②模孔表面抛光质量不佳，冲压金属就会粘附于孔壁上，从而引起冷镦模的早期报废。 ③阴模与冲头的间隙误差大及中心不正，会造成阴模断裂和冲头磨损严重。 ④磨削进给量过大，砂轮硬度过大。引起磨削表面产生裂纹和硬质合金剥落。 ⑤硬质合金凹模不应存在急骤的棱角，因硬质合金对应力集中的敏感性很强，在变形力的作用下，棱角部分最容易产生早期破裂。 ⑥镶套材料未进行锻造，引起组织不均匀，机械性能不好，在热装冷却后，镶套容易开裂。 ⑦上下端面的磨削，在最后一道工序进行时，最好采用电解磨削加工，而不要用导电磨削或机械磨削，因为压配合的镶套内部压力很大，如用导电磨削或机械磨削，粗糙的磨削表面和刀痕处，极易引起应力集中，造成磨削端面的镶套崩裂。 牌号及其力学性能
铝合金的牌号、状态和性能 1铝的基本特性与应用范围 铝是元素周期表中第三周期主族元素，原子序数为13，原子量为26.9815。 铝具有一系列比其他有色金属、钢铁、塑料和木材等更优良的特性，如密度小，仅为2.7 g / cm3，约为铜或钢的1/3；良好的耐蚀性和耐候性；良好的塑性和加工性能；良好的导热性和导电性；良好的耐低温性能，对光热电波的反射率高、表面性能好；无磁性；基本无毒；有吸音性；耐酸性好；抗核辐射性能好；弹性系数小；良好的力学性能；优良的铸造性能和焊接性能；良好的抗撞击性。此外，铝材的高温性能、成型性能、切削加工性、铆接性以及表面处理性能等也比较好。因此，铝材在航天、航海、航空、汽车、交通运输、桥梁、建筑、电子电气、能源动力、冶金化工、农业排灌、机械制造、包装防腐、电器家具、日用文体等各个领域都获得了十分广泛的应用，下表列出了铝的基本特性及主要应用领域。 铝的基本特性及主要应用领域
2 铝及铝合金的分类 纯铝比较软，富有延展性，易于塑性成形。如果根据各种不同的用途，要求具有更高的强度和改善材料的组织和其他各种性能，可以在纯铝中添加各种合金元素，生产出满足各种性能和用途的铝合金。 铝合金可加工成板、带、条、箔、管、棒、型、线、自由锻件和模锻件等加工材(变形铝合金)，也可加工成铸件、压铸件等铸造材(铸造铝合金)。 纯铝—1×××系，如1000合金 非热处理型合金Al-Mn系合金—3×××系，如3003合金 Al-Si系合金—4×××系，如4043合金变形铝合金Al-Mg系合金—5×××系，如5083合金 Al-Cu系合金—2×××系，如2024合金 热处理型合金Al-Mg-Si系合金—6×××系，如6063合金铝及Al-Zn-Mg系合金—7×××系，如7075合金铝合金Al-其它元素—8×××系，如8089合金 纯铝系 非热处理型合金Al-Si系合金，如ZL102合金 Al-Mg系合金，如ZL103合金 铸造铝合金Al-Cu-Si系合金，如ZL107合金 Al-Cu-Mg-Si系合金，如ZL110合金 热处理型合金Al-Mg-Si系合金，如ZL104合金 Al-Mg-Zn系合金，如ZL305合金
硬质合金 合金牌号 物理机械性能 推荐用途 相当于 ISO 相当于 国内密度g/cm2 抗弯强度不 低于N/cm2 硬度不低于 HRA YG3X 14.6-15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小 切削断面高速精加工。 K01 YG3X YG6A 14.6-15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加 工，亦适于高锰钢、淬火钢、合金钢的半精 加工及精加工。 K05 YG6A YG6X 14.6-15.0 1420 91 经生产使用证明，该合金加工冷硬合金铸铁 与耐热合金钢可获得良好的效果，也适于普 通铸铁的精加工。 K10 YG6X YK15 14.2-14.6 2100 91 适于加工整体合金钻、铣、铰等刀具。具有 较高的耐磨性及韧性。 K15 K20 YK15 YG6 14.5-14.9 1380 89 适于用铸铁、有色金属及合金非金属材料中 等切削速度下半精加工。 K20 YG6 YG6X-1 14.6-15.0 1500 90 适于铸铁，有色金属及其合金非金属材料连 续切削时的精车，间断切削时的半精车、精 车、小断面精车、粗车螺纹、连续断面的半 精铣与精铣，孔的粗扩与精扩。 K20 YG6X-1 YG8N 14.5-14.8 2000 90 适于铸铁、白口铸铁、球墨铸铁以及铬、镍 不锈钢等合金材料的高速切削。 K30 YG8N YG8 14.5-14.9 1600 89.5 适于铸铁、有色金属及其合金与非金属材料 加工中，不平整断面和间断切削时的粗车、 粗刨、粗铣，一般孔和深孔的钻孔、扩孔。 K30 YG8 YG10X 14.3-14.7 2200 89.5 适于制造细径微钻、立铣刀、旋转锉刀等。K35 YG10X YS2T 14.4-14.6 2200 91.5 属超细颗粒合金，适于低速粗车，铣削耐热 合金及钛合金，作切断刀及丝锥、锯片铣刀 尤佳。 K30 YS2T YL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生 产挤压棒材，适合做一般钻头、刀具等耐磨 件。 K15-K25 YL10.1 YL10.2 14.5 2200 91.5 具有很好的耐磨性和抗弯强度，主要用来生 产挤压棒材，制作小直径微型钻头、钟表加 工用刀具，整体铰刀等其它刃具和耐磨零 件。 K25-K35 YL10.2 YG15 13.9-14.2 2100 87 适于高压缩率下钢棒和钢管拉伸，在较大应 力下工作的顶锻、穿孔及冲压工具。 YG15 YG20 13.4-13.7 2500 85 适于制作冲压模具，如冲压手表零件、乐器 弹簧片等；冲制电池壳、牙膏皮的模具；小 尺寸钢球、螺钉、螺帽等的冲压模具；热轧 麻花钻头的压板。 YG20 YG20C 13.4-13.7 2200 82 适于制作标准件、轴承、工具等行业用的冷 镦、冷冲、冷压模具；弹头对弹壳的冲压模 YG20C
