气体压缩机的选择及基本原理
气体压缩机被用于许多应用场合，例如制冷循环、燃气轮机、燃烧过程、内燃机中的涡轮增压机和增压器、民用燃气的管道输送、气力输送系统，以及喷射与航空服务(气动工具、工厂装备、设备驱动、清洁、雾化、干燥和填充/清空)。在工业领域，压缩机在化工、石化和精炼工艺中也起着相当重要的作用。
本系列文章旨在向负责挑选压缩机的工程师以及其他读者阐明与压缩机设计有关的基本定律、应用不同类型压缩机的原则，以及选择最佳压缩机配置和辅助装置的工作步骤。
压缩过程
从热力学观点来看，压缩过程可以通过几种不同的方式发生，即等温、等熵或者多方过程，如表1.1中所示。
等熵指数“K”是定压比热与定容比热之比。其值可方便地从气体性质表或者合适的软件中查找。与之相比，多方指数值“n”受到多个因素的影响，相当难以计算。
用p-V图来表现表1中所描述的压缩过程，如图1所示。
压缩机压头
除了流量，压缩机压头也是影响压缩机性能的重要参数。它代表着压缩机处理每单位重量流体所做的功。用米或者英尺(kg·m/kg 或lb·ft/lb)为单位来表示，定义如下：
H = 101,972∫vdp (1.1)
其中，H是压头，以米为单位(m)，v是比容(m3/kg)，p是绝对压力(MPa)。比容(v)能够从气体表中直接获得，或者通过密度(ρ)的倒数计算得到。
在代入相关参数并进行公式变换之后，得到以下等式：
Hp= 101,972[n/(n-1)]p1v1[(p2/p1)(n-1/n) - 1] (1.2)
Hp = 101,972[n/(n-1)]ZRT1·[(p2/p1)(n-1/n) - 1] (1.3)
其中，Hp是多方压头(m);R是气体常数(kJ/kg·K);T1是吸入温度(K);Z是平均压缩系数。R= 8.3142/MW，其中MW是气体的分子量。
当压缩系数的值为1时，应该使用等式1.2。当平均压缩系数的偏差不大时，可将其用于等式1.3中，并且容许有可忽略的误差。也就是说，平均值Z在0.95到1.02之间变化，或者在压缩范围内保持一定的恒定。在其他情况下，应该使用下列公式：
Hp=101,972log(p2/p1)·[(p2v2-p1v1)/log(p2v2/p1v1)] (1.4)
等式1.4专门用于适度压力或者高压以及/或者低温下的烃类气体。
若要顺利地应用等式1.2和1.3，必须确定多方指数的值，这是一个极为重要的前提条件。为了达到这个目的，应用以下等式来确定压缩机的液压或者多方效率：
η=1000∫vdp/Δh (1.5)
其中，η是液压或者多方效率;Δh是焓差(kJ/kg)。
焓在压缩期间的变化为：
Δh=1000[k/(k-1)]p1v1·[(p2/p1)(n-1/n)-1] (1.6)
从而得到：
η=[(k-1)/k]/[(n-1)/n] (1.7)
通过等式1.7以及已知或假设的多方效率，即可计算出多方指数。对于给定的压缩机，其多方效率通常是抽吸状态下压缩机输气量的函数，可以通过试验来确定。使用2D叶轮的中型离心压缩机的多方效率可达72%到80%。使用3D叶轮的大型压缩机的多方效率可达83%，而大型轴流压缩机的多方效率可达85%。
针对装有2D叶轮的多级离心式压缩机，图2显示了其多方效率作为吸气能力函数的近似值。显然，这些值会随着压缩机的特定设计及结构的变化，尤其是叶轮的变化而改变，所以图2中所示的曲线仅能用于指导计算程序的开始阶段。当进行长期的经济性分析时，应该将图2中得到的效率值减去几个百分点，这主要是因曲径密封垫片磨损所带来的影响。
为了便于计算，在输入与不同吸气能力或者多方效率所对应的等熵指数“k”之后，图表通常会给出(n-1)/n的值。在文章之中，将展示这样的一个例子。
对于正排量压缩机，压缩过程几乎是等熵的，可以应用相应的等式得到相当好的结果。使用冷却隔膜的离心压缩机亦如此。
Ha=101,972[k/(k-1)]P1V1[(P2/P1)(k-1/k) - 1] (1.8)
Ha=101,972[k/(k-1)]ZRT1[(P2/P1)(k-1/k) - 1] (1.9)
其中，Ha是以米为单位的等熵压头。
以上给出的等式均假设压缩气体为单相气体。如果压缩机入口气流中含有气体和液体(例如湿气)，则这些等式必须修改。应用等式1.8和1.9时，有一些与压缩因数的值相关的约束条件，它们与应用等式1.2和1.3时的约束相同。此外，当处理非理想气体时，等熵指数会随着压缩过程的进展而变化。若压缩过程开始和结束时的k值变化很小，就可以取这两个数值的平均值。对于其他情况，需要选取合适的状态方程，或者通过运用莫利尔图计算最终温度，并使用以下方程，来确定压缩指数(γ)。
γ=ln(p2/p1)/[ln(p2/p1) - ln(T2/T1)] (1.10)
负责挑选压缩机的工程师们在选择压缩过程的类型、效率类型(例如等熵、等温或者多方)，以及性能计算所用的公式时可能会有不同意见。有些人偏爱等熵过程，它适合于任何类型的空气压缩机、单级离心式压缩机，以及干螺杆式压缩机。有些工程师则选择等温压缩，其计算涉及带有强冷却的活塞式压缩机或者喷油螺杆压缩机。有些制造商在其离心压缩机全系列产品中全部采用等熵循环。无论哪种情况，效率类型必须与所选择的压缩过程相对应。
多方过程比假设为等熵的系统更难分析。难点在于热量会出入系统，并且，这种额外的能量会改变一些基本的气体性质，特别是比热比。对于多方过程，每一次新的计算都需要一个新的比热比值。
但是，针对转子动力压缩机的分析，常常选择多方压缩过程，因为它更适合用于处理工业领域中所用到的各类气体，而在计算正排量压缩机的性能时，应用的则是等熵循环。
所需功率
通过下述表达式来计算压缩气体所需要的功率：
GKW = wΔh/3600 (1.11)
其中，GKW是气体功率(kW)，w是质量流量(kg/h)。
对于多方压缩，代入相关参数变换得到：
GKWp=wHp/(367,200η) (1.12)
对于等熵压缩：
GKWa=wHa/367,200 (1.13)
同样通过代入相关参数，可以分别得到多方和等熵压缩过程所需气体功率的常规表达式：
GKWp=[n/(n-1)]·[wZRT1/(3,600η]·[(p2/p1)(n-1/n)-1] (1.14)
GKWa=[k/(k-1)]·[wZRT1/3,600]·[(p2/p1)(k-1/k)-1] (1.15)
代入状态方程得到：
GKWp=0.2777[n/(n-1)]·[p1Q1/η]·[(p2/p1)(n-1/n)-1] (1.16)
GKWa = 0.2777[k/(k-1)]·[p1Q1]·[(p2/p1)(k-1/k)-1] (1.17)
其中Q1是吸入状态下的气体体积流量(m3/h)。
对于离心式压缩机，压缩机主轴的额定功率(kW)为：
KW=GKW/ηm (1.18)
其中，ηm是机械效率。
对于往复式压缩机，机械效率应该乘以气缸效率(ηc)，引入该参数是出于对增量气缸尺寸和允许活塞杆载荷的考虑，旨在修正理想条件：
KW=GKW/(ηmηc) (1.19)
机械效率的典型范围如表2所示。
运用图3中的曲线，可以得到与一定压力比值所对应的气缸效率的近似值。压缩机功率还受气体比重和进气压力的影响。在文献资料中可以找到相关的修正系数。
排气温度
出口气体温度通过以下等式来计算：
T2= T1(p2/p1)(n-1/n) 适用于多方压缩 (1.20)
T2= T1(p2/p1)(k-1/k) 适用于等熵压缩 (1.21)
其中T1和T2分别是进气温度和排气温度，单位为K。
从设计的观点来看，排气温度通常受到如下限制：
◆ 往复式：150℃
◆ 离心式和轴流式：195℃
◆ 整体啮合式：250℃
◆ 干螺杆式：288℃
但是，最大排气温度会受到几个因素的限制。对于往复式压缩机，最大预测排气温度必须低于150℃，而且，对于压缩富氢气体的工作(12MW或更少)，必须不超过135℃。如果压缩机气缸的排气温度保持在118℃以下，则气缸零部件的耐磨寿命会更长。一般建议排气温度应远低于这些极限值。可以利用几种设计解决方案来降低排气温度，例如，使用多级压缩，在压缩期间对气体进行级间冷却或者强冷却。
气体的标准条件
常规条件或标准条件(Nm3/h：常规每小时立方米;sm3/h：标准m3/h;scfm：标准每分钟立方英尺)根据行业的不同以及权威机构的规定而异。根据ISO/CAGI/PNEUROP 的规定，最常用的标准条件的值为：压力1bar，温度293K，相对湿度0%(干燥)。但是，由API确定的值为：压力1.014bar(1ata)，温度288.5 K，相对湿度0%(干燥)。
实际条件(m3/h;am3/h：实际m3/h;acfm：实际每分钟立方英尺)指的是在压缩机入口处的气体压力和温度。
对于工作在给定速度下的给定压缩机，无论温度、大气压力或者高度如何，其流量一直保持恒定。由于未考虑到这种惯例，导致了数个错误的出现。必须了解应用于这种气体状态的条件，才能通过理想气体的特征方程进行必要的修正。此外，还应该记住一点，对于同一个地理区域，高度越高，大气压力越低，因此压缩机内的有效气体量(质量流量)就越低。
输气量与容积效率
压缩机输气量指的是在入口压力和温度下测得的实际气体输送量，用每单位时间的体积量来表示(通常为m3/h或者cfm)。容积效率被定义为压缩机的实际输气量(Q)与活塞排量(vd)之比。
ηv< = Q/vd (1.22)
活塞式压缩机的输气量由以下两个等式给出，其中等式1.23适用于单作用气缸，等式1.24适用于双作用气缸。
Q = 15πD2LNηv (1.23)
Q = 15π(2D2 - d2) LNηv (1.24)
其中，Q是压缩机输气量(m3/h);D是气缸内径(m);d是活塞杆直径(m);L是活塞冲程(m);N是转速(rpm)。
多级压缩
通过对性能进行公式化的表达和优化，并对压缩机和级间设备进行投资，能够获得最佳的级间压力。认为级间压力仅与压缩机有关而不考虑级间设备的这种想法不合理。多级压缩(图4)具有以下优点：
◆ 容积效率比具有相同间隙和相同全压比的单缸压缩机更高。
◆ 最终温度更低。
◆ 能够使用中冷器降低各级之间的气体温度，从而节省能量。这是因为整合了所有级的综合压缩过程近似于一条等温线(由图4中的蓝色线表示)。
当每个气缸所做的功等量时，压缩一定量气体所需的功能达到最小。在理想条件下，任何数量的压缩级都能达到最佳级间压力。
(pd/ps)=(pf/pi)1/z (1.25)
其中，pd和ps分别是各级的排气压力和吸气压力。pf和pi是压缩机的最终压力和初始压力;z是级数。
在两级压缩的特例中，级间压力px为：
px=(pfpi)1/2 (1.26)
显然，中冷器内的压降应该分布在由这些等式得到的理想值的两侧。实际条件下的最佳级间压力有别于通过理想方法得到的压力值。初始最佳压降值为：
◆ 中冷器：0.045-0.075 MPa
◆ 脉动消除器和抑制装置：总压降小于进气压力的1%。
医用空气压缩机 医用空气压缩机（英文名：Medical air compressor）是为需要气源的医疗保健设备提供充足、洁净的气源，上海岭泉实业发展有限公司专业生产医用空压机，质量过硬，品质优良。适用于牙科治疗设备、制氧机设备、呼吸机设备、医药气动设备等。 概述 《2013-2017年中国医用空气压缩机行业产销需求与转型升级分析报告》数据显示，我国的医用空气压缩机行业的市场规模均为8%以上的增速增长，2010-2011年增长率甚至超过了28%，市场规模扩张迅速。随着空气压缩机的行业的不断发转，越来越多的企业进入气压缩机行业，越来越多的人对气压缩机行业青睐，同时很多企业脱颖而出，例如上海岭泉实业发展有限公司为一家专业空压机及后处理设备的知名企业，主要经营产品：医用空压机、一体式空压机、吸附式干燥机（吸干机）、模块式吸干机及过滤器等等，并可提供压缩空气系统解决方案。然而，在规模如此巨大的市场上，过去很长一段时间由外资企业掌握绝大部分市场。2009年度，我国医用空气压缩机行业共有生产企业近400家，其中内资企业数量接近90%，实现销售收入总额约为60亿元，占全行业的40%;外资企业数量接近10%，实现销售收入总额约为90亿元，占全行业的60%。 简介 医用空气压缩机主要是为需要气源的医疗保健设备提供充足、洁净的气源，适用于牙科治疗设备、制氧机设备、呼吸机设备、医药气动设备等。 工作原理 医用空压机是属于微型无油往复活塞式压缩机，电机单轴驱动曲轴错角为180°分布的两组曲柄摇杆机构，主运动副为活塞环，付运动副为铝合金圆柱面，运动副之间由活塞环自润滑而不需添加任何润滑剂。压缩机通过曲柄摇杆的往复运动使圆柱面气缸的行程容积发生周期性变化，电机运转一周，每组气缸的行程容积将各有两次方向相反的变化。当活塞向轴

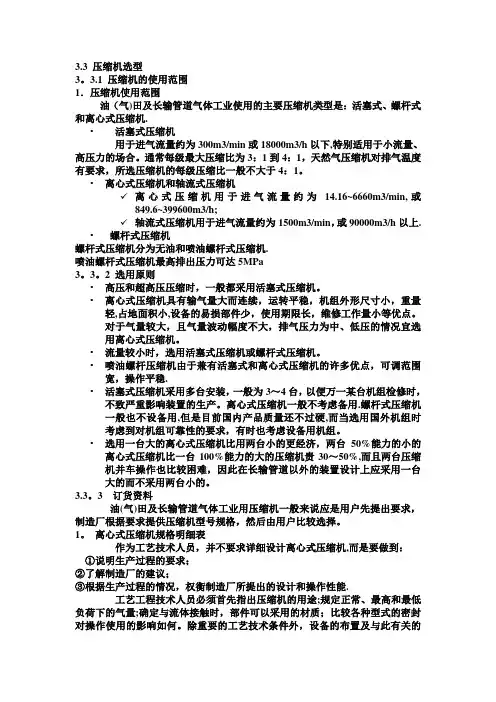

3.3 压缩机选型 3.3.1 压缩机的使用范围 1．压缩机使用范围 油（气）田及长输管道气体工业使用的主要压缩机类型是：活塞式、螺杆式和离心式压缩机。 ?活塞式压缩机 用于进气流量约为300m3/min或18000m3/h以下，特别适用于小流量、高压力的场合。通常每级最大压缩比为3:1到4:1，天然气压缩机对排气温度有要求，所选压缩机的每级压缩比一般不大于4：1。 ?离心式压缩机和轴流式压缩机 ?离心式压缩机用于进气流量约为14.16~6660m3/min，或849.6~399600m3/h； ?轴流式压缩机用于进气流量约为1500m3/min，或90000m3/h以上。 ?螺杆式压缩机 螺杆式压缩机分为无油和喷油螺杆式压缩机。 喷油螺杆式压缩机最高排出压力可达5MPa 3.3.2 选用原则 ?高压和超高压压缩时，一般都采用活塞式压缩机。 ?离心式压缩机具有输气量大而连续，运转平稳，机组外形尺寸小，重量轻，占地面积小，设备的易损部件少，使用期限长，维修工作量小等优 点。对于气量较大，且气量波动幅度不大，排气压力为中、低压的情况 宜选用离心式压缩机。 ?流量较小时，选用活塞式压缩机或螺杆式压缩机。 ?喷油螺杆压缩机由于兼有活塞式和离心式压缩机的许多优点，可调范围宽，操作平稳。 ?活塞式压缩机采用多台安装，一般为3~4台，以便万一某台机组检修时，不致严重影响装置的生产。离心式压缩机一般不考虑备用。螺杆式压缩 机一般也不设备用，但是目前国内产品质量还不过硬，而当选用国外机 组时考虑到对机组可靠性的要求，有时也考虑设备用机组。 ?选用一台大的离心式压缩机比用两台小的更经济，两台50%能力的小的离心式压缩机比一台100%能力的大的压缩机贵30~50%，而且两台压缩机并车操作也比较困难，因此在长输管道以外的装置设计上应采用一台 大的而不采用两台小的。 3.3.3 订货资料 油（气）田及长输管道气体工业用压缩机一般来说应是用户先提出要求，制造厂根据要求提供压缩机型号规格，然后由用户比较选择。 1. 离心式压缩机规格明细表 作为工艺技术人员，并不要求详细设计离心式压缩机，而是要做到： ①说明生产过程的要求； ②了解制造厂的建议； ③根据生产过程的情况，权衡制造厂所提出的设计和操作性能。 工艺工程技术人员必须首先指出压缩机的用途；规定正常、最高和最低负荷下的气量；确定与流体接触时，部件可以采用的材质；比较各种型式的密封对操作使用的影响如何。除重要的工艺技术条件外，设备的布置及与此有
