“怎么修改剖面图的签字栏？单位要求签字栏统一，需要修改。我看到柱状图有模版，但是
剖面图好像没有。”针对此问题，本人修改过，具体过程是：
1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成
你所需要的，存盘退出，
2、在剖面图生成过程中选择你所创建的图框就可以啦
楼主，可以输入探井的，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能
探井需在<岩心钻孔数据录入>中输入
理正和EXCEL都是活的，本人操作的步骤如下：
1）理正中可以设置个参数的顺序，建立模板
2）将EXCEL数据生成“制表符分隔的” txt文件
3）在土工试验程序中导入，再生成标准的理正接口数据
4）在理正勘察程序中导入土工标准的理正接口数据
理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！
项目配置表里面可以设置标准土层表
第一步，点击项目配置表
第二步，点击标准土层
第三步，进入标准土层表，进行设置自己的标准土层
第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了
先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的
以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！
钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！
勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。
理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！
本人无意中发现了解决此问题的方法，与大家一起分享：
在其前加@ ，在其后加!即输入“@h+al!”即可实现上标；
若为下标，可加$下标内容!，“!”后若有括号时，则“!”可省
还有一种就是
1 输入一个钻孔数据
2 在顶栏的辅助中找"复制勘探孔数据"
然后把你已经输入数据的钻孔数据复制到目标钻孔中
3 按每个钻孔的实际情况更改深度和层数
本人的经验:
1、耕土下无填充图例，可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置，填充图例可直接采用素填土或杂填土的填充图例。
2、粉质粘土夹粉土、粉土夹粉砂或粉砂夹粉土等土层名称在理正勘察软件中均没有，可参照上
例进行设置，图例可采用主图例，如粉质粘土夹粉土可采用粉质粘土图例。
3、如果有同行能有自己设计图例的方法，请提出共享。
4、本人有记事本格式岩性对照表，如有人需要请和我联系。
对于大量的勘探孔数据可以利用先输入一个钻孔的内容，然后备份数据库，从备份数据库中找到对应的表，利用excel导出，然后在excel中按照列内容输入，编辑好数据（注意后面那些有1的内容也要填充）后打开各个对应的表，追加粘贴就可以了。然后再恢复数据备份
开始菜单----理正-----数据库连接向导，按照提示进行设置就可以了，很简单方便的.
本人使用的是理正勘察8.0，在生成的剖面图中，地质成因的符号太小，在软件中有没有好的办法加以解决，请各位专家给予指点！
你仔细找下，在生成剖面选项单中的最后一个标签中有个关于字体、字型等的设置选项，关于剖面字体的设置基本在那里都有了
还有两个问题请教：
1）剖面图中比例尺的位置可以修改吗？
我公司习惯将比例尺放在“工程地质剖面图”的下方
2)如何在剖面图中自动生成“附录号（或叫顺序号）
问题一：可以直接生成比例尺后，用cad命令进行移动就可以。
问题二：请问是想在标注栏中标注顺序号吗，如果是，可以在数据管理中成果表图中数据表中查看标注栏中的某一个字段进行修改名称，对应的输入数据即可。
由于8.0版土层编号大小不能更改，导致剖面图不好看，本人恳求理正勘察8.03版，解决大家的困难，真诚感谢！
楼主：地层编号的大小可以通过修改该块来实现，不妨试试
块名及位置：...blockTCBH_Z1.dwg 来实现
具体操作：将该图形进行整体缩放后保存退出即可。
理正勘察软件中如何添加地质时代成因？置项目表→一般对照表→查找“TCDZCY”方
法同上“编号”要比表中字段代号相同的已有编号大，“对照名称”为“h+al”，“图例是否显示”为1，“对照附加信息一”填“冲积-沼泽沉积”, “对照附加信息二”填“!Q@h+al”，加“!Q@”是为了让其成为Q的上标。
理正勘察软件使
————————————————————————————————作者：————————————————————————————————日期：
“怎么修改剖面图的签字栏？单位要求签字栏统一，需要修改。我看到柱状图有模版，但是 剖面图好像没有。”针对此问题，本人修改过，具体过程是： 1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成 你所需要的，存盘退出， 2、在剖面图生成过程中选择你所创建的图框就可以啦 楼主，可以输入探井的，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能 探井需在<岩心钻孔数据录入>中输入 理正和EXCEL都是活的，本人操作的步骤如下： 1）理正中可以设置个参数的顺序，建立模板 2）将EXCEL数据生成“制表符分隔的” txt文件 3）在土工试验程序中导入，再生成标准的理正接口数据 4）在理正勘察程序中导入土工标准的理正接口数据 理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！ 项目配置表里面可以设置标准土层表 第一步，点击项目配置表 第二步，点击标准土层
第三步，进入标准土层表，进行设置自己的标准土层 第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了 先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的 以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！ 钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！ 勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。 理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！
17、理正软件的使用方法 17.1数据录入 以工程为主线，按照新建工程的一般流程介绍数据录入的操作及注意事项，需要注意的是操作流程并非固定不变，可以根据需要按自己习惯的方式适当变更录 17.2 在“工程管理”下选择“新建工程”，弹出对话框如图所示，输入相关参数后点击“确定”键即可。 注意： 1.工程编号、工程名称必须输入（工程名称输入完整全称，以便后面出柱状图）； 2.铁路和公路标准要求输入起始里程、终止里程和里程冠号；
3.生成无底图的平面图时，“水平是否为Y轴”项前选择“√”时，在CAD屏幕上显示的X和Y坐标值与录 入值相反；对于应用已有底图出图的，则该选择不起作用。 17.2.2钻孔数据 勘探点表 浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。 双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图 1.勘 探2. 框如图所示。该数据表包括“土层”、“分层记录”、“钻孔孔径”、“可塑性”、 “水 位”、 “钻 孔孔径”、“风化线”、“岩芯采取率RQD”、“湿度”和“自定义表一”等数 据表。
注意： 1.“水位”数据表可录入地下水位值，同一钻孔可按实际情况录入多个地下水位值； 2．一般工程只需要输入地层、水位（“地层”数据表中根据需要输入相关数据，通常需要如图数项，若有岩层还需要“风化程度”、“岩石倾向”和“岩石倾角”;“水位”数据表中输入水位深度、测水日期即可）； 4.用鼠标点取该表格右上角的“切换到”的下拉框，如图3.3-9所示，可以切换到同一钻孔的其它几个录入界面(原位测试、室内试验、载荷试验）。 、 、 、 剪和“旁 验数据即可。 注意： 1.动探数据表中“修正后击数”和标贯数据表中“修正后的标贯击数”数据项，软件可自动计算添加，使用时只需输入修正前的击数，并输入杆长，点击工具条中“数检”选择“动探、标贯击数修正”即可完成该数据项的添加； 2.动探击数0表示动探段的开始。

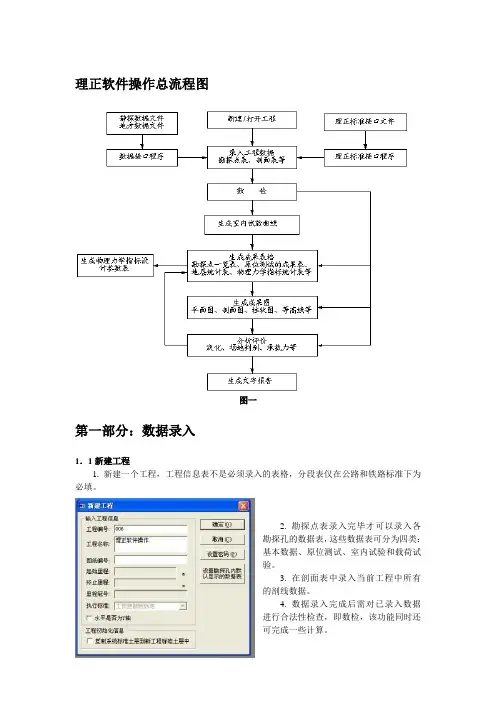

理正软件操作总流程图 图一 第一部分：数据录入 1．1新建工程 1. 新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。 2. 勘探点表录入完毕才可以录入各 勘探孔的数据表，这些数据表可分为四类： 基本数据、原位测试、室内试验和载荷试 验。 3. 在剖面表中录入当前工程中所有 的剖线数据。 4. 数据录入完成后需对已录入数据 进行合法性检查，即数检，该功能同时还 可完成一些计算。
勘探点表 浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。 双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。在打开的勘探点表中可直接进行数据的录入、修改和删除操作。 注意： 1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入； 2. 若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。 3. 删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除； 4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量； 5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图； 6. 项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。下面以“勘探点表”为例介绍具体操作。首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示； 7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9； 8. 选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。
