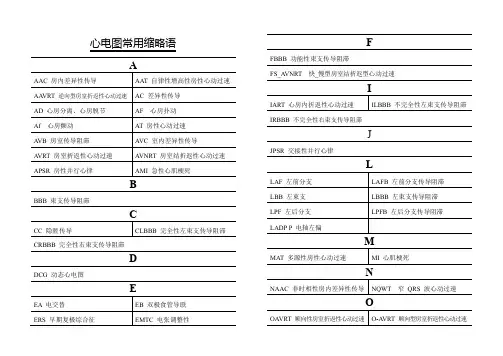

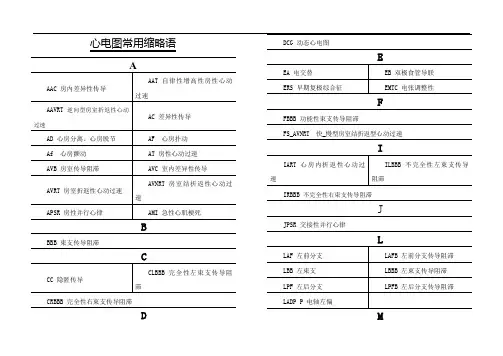

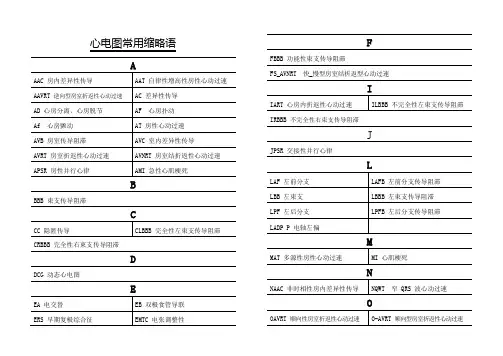

心电图常用缩略语
A AAC 房内差异性传导
AAT 自律性增高性房性心动过速
AAVRT 逆向型房室折返性心动过速
AC 差异性传导
AD 心房分离、心房脱节
AF 心房扑动
Af 心房颤动
AT 房性心动过速
A V
B 房室传导阻滞
A VC 室内差异性传导
A VRT 房室折返性心动过速
A VNRT 房室结折返性心动过速
APSR 房性并行心律
AMI 急性心肌梗死
B BBB 束支传导阻滞
C CC 隐匿传导
CLBBB 完全性左束支传导阻滞
CRBBB 完全性右束支传导阻滞
D DCG 动态心电图
E EA 电交替
EB 双极食管导联
ERS 早期复极综合征
EMTC 电张调整性
F FBBB 功能性束支传导阻滞
FS_AVNRT 快_慢型房室结折返型心动过速
I IART 心房内折返性心动过速
ILBBB 不完全性左束支传导阻滞
IRBBB 不完全性右束支传导阻滞
J JPSR 交接性并行心律
L LAF 左前分支
LAFB 左前分支传导阻滞
LBB 左束支
LBBB 左束支传导阻滞
LPF 左后分支
LPFB 左后分支传导阻滞
LADP P 电轴左偏
M MA T 多源性房性心动过速
MI 心肌梗死
N NAAC 非时相性房内差异性传导
NQWT 窄QRS 波心动过速
O OA VRT 顺向性房室折返性心动过速
O-A VRT 顺向型房室折返性心动过速
P PAS 房性期前收缩
PA VB 阵发性房室传导阻滞
PAT 阵发性房性心动过速
PJS 交接性期前收缩
PJRT 交接区折返型心动过速
PS 期前收缩
PSS 窦性期前收缩
PSR 并行心律
PSVT 阵发性室上性心动过速
PVS 室性期前收缩
PMT 起搏器介导性心动过速
PTWC 原发性T 波改变
R RBB 右束支
RBBB 右束支传导阻滞
RVOT 右室流出道
S SAB 窦房传导阻滞
SAID 窦房干扰脱节
SAJ 窦房交接区
SB 窦性心动过缓
SF-A VNRT 慢-快型房室结折返型心动过速SNRT 窦房结折返性心动过速
SPSR 窦性并行心律
SR 窦性心律
SSS 病态窦房结综合征
ST 窦性心动过速
STWC 继发性T 波改变
SVT 室上性心动过速
S1 基础刺激
S2 程控期前刺激
T Tdp 尖端扭转型室速
U UA 不稳定型心绞痛
V V AB 室房传导阻滞
V AC 室内差异性传导
VF 心室扑动
Vf 心室颤动
VFS-J 窦交室性融合波
VPSR 室性并行心律
VT 室性心动过速
W W-P-W 典型预激综合征
WQWT 宽QRS 波心动过速
心律：（次/分），心房率：（次/分），心室率：（次/分），P-R间期：（秒）， QTc 时限：（秒），心电轴： 1、P波：心电图有一系列规律出现的P波, 且P波形态正常、形状相同，I、II、aVF导联直立，aVR导联倒置，时限、振幅正常。 P-P间隔之差不大于0.16秒。 2、QRS波群：时限、振幅在正常范围内。PR间期正常。 3、ST段：各导联未见明显偏移。 4、T波：时限、振幅正常，未见病理性偏移。 窦性心律 正常范围心电图 心室率<60次/分，在慢而规律的心室率中，偶尔有提早出现的QRS波群，系f波下传。房颤合并几乎完全性房室传导阻滞 存在完全性房室脱节，无P波，光见f波，R-R间期规律，心室率<60次/分，QRS波群正常，表现为三度房室传导阻滞，房室交界性逸搏心律。 存在完全性房室脱节，无P波，光见f波，R-R间期规律，心室率<40次/分，QRS波群宽大畸形，表现为三度房室传导阻滞，室性逸搏心律。 存在完全性房室脱节，无P波，光见f波，R-R间期规律，心室率41-60次/分，QRS波群宽大畸形，表现为三度房室传导阻滞，加速的室性逸搏心律。 存在完全性房室脱节，无P波，光见f波，R-R间期规律，心室率<60次/分，QRS波群多种，表现为三度房室传导阻滞，房室交界性逸搏心律，加速的室性逸搏伴室性融合波。房颤合并三度房室传导阻滞 心律：78（次/分），心室率：78（次/分）， QT时限：0.45（秒），心电轴：不偏 1、心律失常，房颤心律，窦性P波消失，代之以大小不等的f波，尤以V1导联明显。 2、QRS波群：时限、振幅在正常范围内。R-R间期绝对不规则，心室律快慢不一。平均心室率为 78次/分。 3、ST段：各导联未见明显偏移。 4、T波：时限、振幅正常，未见病理性偏移。 心房颤动 心律：45（次/分），心室率：45（次/分）， QT时限：0.44（秒），心电轴：右偏1.存在完全性房室脱节，无P波，光见f波，R-R间期规律，心室率41-60次/分，QRS波群宽大畸形，表现为三度房室传导阻滞，室性逸搏心律。 2.ST段：各导联未见明显偏移。 3.T波：时限、振幅正常，未见病理性偏移。 1.心房颤动伴慢速心室率 2.III度房室传导阻滞 3.室性逸搏心律
常见异常心电图诊断标准 一. 心肌梗塞 1.基本图形： ①坏死Q波，时间＞秒，深度＞1/4R。 ②损伤性ST段抬高，弓背向上。 ③缺血性T波改变。 2.心电图演变过程： 起病数小时之内，可无异常或仅出现高耸T波。起病数小时之后，ST段明显抬高呈弓背向上，ST段与T波融合形成单向曲线。数小时至两天左右，出现病理性Q波，此为急性期改变，病理性Q波永久存在（偶可见Q波消失）。抬高的ST段可持续数天至两周左右后，恢复至基线水平，T波可以低平或倒置，此为亚急性期的改变。起病数周数月之后，T波呈V行倒置，倒置的T波可永久存在，或在数月至数年后恢复正常。 3.心电图定位： 二. 慢性冠状动脉供血不足心电图表现 1. T波变化，最早TV1＞TV5，然后T波低平（T＜1/10R)、双向、甚至倒置（QRS波群不以R为主可以倒置，如Ⅲ,AVR,V3R,V1，V2可倒置）。 2. ST段下移超过（除AVR）。
3. 出现心律失常，传导阻滞。 4. QT间期延长（正常心率者QT间期~秒）。 三. 房性早搏： 1. 提早出现房性P’波，形态与窦性不同。P’-R间期≥秒。 2. 房性P’波之后有正常形态的QRS波群，T波与QRS波的主波一致。 3. 不完全代偿间歇。 四. 交界区早搏 1. 提前出现的QRS波群，形态基本正常。 2. P’波有三种可能：①先有逆行P’波（即倒置的P波），再有QRS波群，但此P’-R间期＜秒②先有QRS波群然后有逆行P’波，此R’-P间期＜秒③只有QRS波群而无P’波。 3. 交界区早搏的T波与QRS波群主波一致。 4. 完全代偿间歇。 五. 室性早搏 1. 提早出现宽大畸形的QRS波群，前无P波。 2. QRS波群时间≥秒。. 3. T波与QRS波群主波方向相反。 4. 完全代偿间歇。 六. 阵发性室上性心动过速
授课目的：1、熟练掌握心电图的操作步骤 2、掌握正常心电图的特点 3、能够描述房早、室早、房颤、室颤等典型心电图的特点及能够识别相关心电 图图形 4、掌握起搏器心电图图形的特点 心电图的相关知识及其操作 心电图：心脏在机械收缩之前，首先产生电激动，产生生物电流，并经组织和体液传导至体表，丁身体的不同部位产生不同的电位差。将这种变化着的电位差用心电图机记录下来，形成动态曲线，即为心电图，亦称体表心电图，常规心电图C 心房的传导系统：心脏起搏传导系统是由特殊分化的心肌细胞集成相连的结和束，包括赛房结、房内束、心室内传导束、浦肯野氏纤维及部分人存在的变异的副传导束。 目的及意义： (1) 目的：了解病人心律失常、心肌缺血情况及安装有起搏器病人的起搏工作情况。 (2) 意义： ①能明确各种心律失常，包括激动起源异常和各各种传导障碍； ②确定有无心肌梗塞，并可了解梗塞的部位，范围及其演变过程； ③可大致了解心肌疾患和冠状动脉供血不足及有无心房和心室肥大、急性与慢性心包 炎，或电解质紊乱； ④提示某些茅如洋地黄、奎尼丁竺对心肌的影响，尤其是毒付作用； ⑤心脏手术和心导管检查时，进行心电监护，可以及时了解心律变化及心肌供血情况 ⑥心电图对心脏病诊断有一定局限性，不能圆满地评价心脏功能的改变 适应症：常规体检、了解病人心律失常、心肌缺血情况、起搏器工作情况，当患者自觉胸闷、心悸等不适时协助医生明确诊断。 电极的安装： 导联端颜色红黄绿里 八、、红黄绿棕里 八、 紫 记号R L F N V1V2V3V4V5V6电极位置右手左手左脚右脚(1)(2)(3)(4)(5)(6) 胸导联的标准位置: V3 : V2与V4联线的中点V4:左锁骨中线第五肋问 V1 :胸骨右缘第四肋问V2:胸骨左缘第四肋问
动态心电图是将患者昼夜日常活动状态下的心脏电活动，用３通道或多导联记录器连续２４ｈ，有的可４８ｈ或更长时间记录，在专业技术人员干预下经计算机分析处理，并打印出图文分析报告和各类明细数据。动态心电图则可对日常活动中心脏增加负荷时的心肌供血状况、心肌细胞缺氧后的状况以及夜间深睡时自主神经调节失衡状态的心律状况进行检测。它不仅是心律失常、无症状心肌缺血首选的无创性检查方法，而且也可用于药物疗效的评价和起搏器功能的评定。尤其是它可捕捉复杂疑难心电图，是临床心血管疾病诊断无可替代的重要手段。２动态心电图的临床应用范围 ①对间歇性或阵发性的症状进行检测，并对患者有症状时相关的心律失常进行诊断以及对运动时胸痛患者加以评估。②对不明原因的晕厥、先兆晕厥头晕、黑蒙现象以及发作性心律失常的患者进行定性和定量分析，并对心律失常患者给予危险性评估。③协助鉴别冠心病心绞痛的类型，如：变异型心绞痛、劳力型心绞痛、卧位性心绞痛，尤其是无症状性心绞痛。④对已确诊的冠心病患者进行心肌缺血的定性定量及相对定位分析。⑤对心肌梗死或其他心脏病患者的评估以及生活能力的评定。⑥评定窦房结功能，并可对心脏的变时性功能作初步评估。⑦评定抗心律失常和抗心肌缺血药物的疗效。⑧评定ＩＣＤ和起搏器的起搏与感知功能以及起搏器的参数和特殊功能对该患者适宜与否。⑨检测长ＱＴ综合征、心肌病等患者出现的恶性心律失常。瑏瑠可进行心率变异性、心室晚电位、ＴｐＴｅ间期、Ｔ波电交替、窦性心率震荡、ＤＣ（心率减 速力）、ＤＲ以及睡眠呼吸暂停综合征等检测分析，并可根据这些无创的高危预测指标为患者进行危险分层和风险评估，以便给予有效的干预性治疗。 ３基本技术指标 动态心电图系统是由记录系统、回放分析系统和打印机３部分组成。专业人员应该对记录器影响心电图波形质量的关键指标大概了解，即频率响 应、采样率和分辨率。 ３．１频率响应频率响应是电子学领域中用来衡量线形电子学系统性能的主要指标。目前多数记录器的频响范围是０．５～６０Ｈｚ，低频下限频率过高时，
临床常见的11种心 电图
今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图，特别是应付一下执业医师考试，应该没有多大问题。 11种心电图目录为： 1.正常心电图 2.窦性心动过缓 3.窦性心动过速 4房室传导阻滞 5.房早与室早 6.心房扑动 7.房颤 8.室速 9.室扑 10.室颤 11.心肌梗死 （一）各波形的意义
心电图记录的是心肌细胞除极和复极过程中电位变化。（二）关于心电图纸
附：算心率 心律齐：HR=60/P-P(或R-R) 心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率 搞清楚了上面这些， 下面我们就开始看心电图！ 1、正常心电图 1）窦性P波（振幅：＜0.25mv、时限：＜0.12s) 2）P-R间期0.12-0.20s 3）心率：60-100次/分
这个大家一般扫一眼就可以看出来。 窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。 2.窦性心动过缓=大于五格 3.窦性心动过速=小于三格 4.房室传导阻滞 说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事： （记住这个↓，下面常用到） P波代表老婆 QRS代表老公
一度—老公经常性晚归，但还是回来了。 二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。 二度II型—老公晚上回家时间比较固定了，但是经常不回家了！ 三度—离婚了，老公老婆就各玩各的啦！ 一度房室传导阻滞； 老公虽然晚归，但是终究还是回来了！ P-R间期持续＞0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。 二度I型房室传导阻滞： 老公回家越来越晚，有时候太晚了就不会来了
建阳市水吉镇水吉社区居委会医务室 心电图申请报告单 姓名性别年龄岁心电图仪型号ECG-2201G 血压 / mmHg 服药洋地黄类药品史 症状 临床诊断 检查项目 申请医师日期20 年月日 检测记录 项目实测正常值项目实测正常值 P 波时限（秒）＜0.12 QT 时限（秒）0.32-0.44 P-R间期（秒）0.12~0.20 QTc时限（秒）<0.45 QRS时限（秒）0.06 ~ 0.10 心房率（次/分钟）60~100 电轴（度）+30°~90°心室率（次/分钟）60~100 心电图特征： 心电图结论： 报告日期：年月日报告者：
本报告供临床医师参考，不作证明之用 各种常用检查申请单、报告单书写及粘贴要求 各种检查申请单、报告单是医疗文件的重要组成部分，要求书写整洁、字迹清楚、术语确切、不得涂改，书写及粘贴要求如下： 1．申请单 （1）申请单由经治医师按规定逐项填写，眉栏项目不得遗漏，字迹清楚，术语规范，严禁涂改，内容包括患者姓名、性别、年龄、床号、住院号；送检标本名称、检验目的，医师签全名或盖印章。 （2）相关检查申请单应简明扼要书写病情摘要，包括重要体征及治疗史和过去相关检查结果等，以及临床初步诊断。 （3）紧急检查应在申请单右上角标明“急诊”字样或盖相应的印章，同时应注明取样时间和取样人或通知时间及取样者和被通知人。 （4）申请项目，可用“√”在项目的序号上表示；若院内联网时，申请单所用的名称应与网络中所用的名称一致，以便于收费与统计。 （5）送检标本上所贴号码应与申请单上号码一致。 2．报告单 （1）报告单应由检查医师或技师按规定逐项填写，包括姓名、性别、年龄、床号、住院号和检查号。 （2）报告单填写务必字迹清楚，内容科学完整，术语规范，严禁涂改；特殊检验报告应作出相应诊断或提出相关意见。 （3）检测项目应注明检测的方法，定量检测结果采用法定计量单位；定性检测结果采用“阴性”、“阳性”和“可疑”表示，或者用“阴性（-）”和“阳性（+）”表示，不得单独用符号“+”、“-”、“+/-”表示。 （4）生命紧急值应按危急值处理流程处理，并在报告单上盖章。（危急值重要报告另与医师联系） （5）检验者及审核者应签全名或盖印章；重要异常报告或特殊标本的报告须经专业主管复核、签名或盖印章；实习、进修人员操作检验的报告由带教者签名或盖印章。注：输血检查申请单、报告单的书写要求及表样等参照卫生部《临床输血技术规范》执行。 3.粘贴要求：检验报告单，依报告日期先后叠瓦式横贴在“检验报告粘贴单”上，每单退下0.5~1cm，注意上下列齐，后一张盖前一张，露出“××医院检验报告单”字样，并在左上角注明检查日期及项目，正常报告用蓝黑墨水笔，异常报告用红墨水笔书写。心电图、X线、脑电图、超声波等检查报告单，应贴在“特殊检查报告粘贴单”上，贴法同检验报告单。其他与病历纸等大的检查报告单，依报告日期置于“特殊检查报告粘贴单”之前。 检验申请单、报告单 1．检验申请单 （1）申请单由经治医师按规定逐项填写，眉栏项目不得遗漏，送检标本名称、检验目的应明确，医师签全名或盖印章，如为实习、进修人员开单，则必须由经治医师签全名或盖印章。 (2)紧急检验应在申请单右上角标明“急诊”字样或盖相应的印章，同时应注明采样时间及采样者。 （3）申请项目，可用“√”在项目的序号上表示；若院内联网时，申请单所用的名称应与网络中所用的名称一致，以便于收费与统计。 （4）送检标本上所贴号码应与申请单上号码一致。 2．检验报告单 （1）报告单填写务必字迹清楚，严禁涂改；报告日期需填年、月、日，急诊检验报告及重要报告应具体到时、分。 （2）检测项目应注明检测的方法，如尿化学11联试纸法、Beckman-Coult三分类血细胞计数仪、酶活性测定（IFCC 法）的速率法、化学发光法、免疫学方法、Taqman荧光定量法等。
常见心电图特点 1、房性期前收缩---特点：各个波形正常，但是节律不一致。 2、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反 3、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250 次/分之间。 4、阵发性室性心动过速---特点：没有正常波形，可见宽大畸形的QRS波及深的T波，有 点象拉开的弹簧一样一圈一圈的。 5、房颤---特点：P波消失，代之以大小不等、形状各异的f 波。 6、房扑---特点：P波消失，代之以大小、形状相同的F 波。 7、II度I型房室传导阻滞---特点：P-R间期逐渐延长，至QRS 波发生一次脱落，周而复 始出现。 8、II度II型房室传导阻滞---特点：P-R间期固定不变，QRS 波自动发生一次脱落，周而 复始出现。 9、III度房室传导阻滞---特点：各个波形正常，但P波的节律与QRS 波的节律没有联系， 各自维持自己的节律。此图P 波130次/分；QRS 波只有42次/分。 10、左、右心室肥厚---特点：心电图对右心肥大的诊断敏感性较差。通常以QRS波群电压 增高为标准。 11、典型心肌缺血---特点：ST段水平形或下斜形压低大于0.1mv或抬高0.3mv。 12、急性心肌梗死---特点： 早期：首先T波高大，ST段抬高与高耸直立T波相连。 急性期：出现异常Q波，ST段弓背向上抬高，高耸直立T波开始降低并倒置。 近期：ST段基本恢复至等电位线，T波由倒置逐渐变浅。 陈旧期：ST-T恢复正常，残留坏死Q波。 13.室扑：匀齐而连续的粗大波动，其频率约150-250，其中的QRS及ST-T也无从分辨，临床上一旦发生室扑，往往迅速转为室颤，应按室颤的方法处理。 室颤：只有杂乱的电活动，没有协调匀齐的收缩，心电图呈混乱的波动，形状振幅都不规则，频率约250-500，血液循环停止 14.高钾：早期T波高而尖、Q-T间期延长，随后出现QRS波群增宽，PR间期延长 低钾：Q-T间期延长，S-T段下降，T波低平、增宽、双向、倒置、U波出现。
一份正常的心电图报告样式如下正常心电图报告 心电图:心率（60—100正常），ＰR间期(>0。１２S），QRS(>０．０8Ｓ <０.12S)。QT／QTC这个一般60次心率不超过０.44S，Ｐ／QRS/T电轴度，+－３０度都是正常范围,ＲV5/SV１幅度，RＶ5不高于2.5０ｍv，R Ｖ5+ＳＶ１不高于３。5／4.0mv(男的4。０，女的3。5）;ＲV1+SV5不高于1。０５mv。 一份正常的心电图报告样式如下: ?(一）人名、病历号、心率、PR间期、ＱRS时限等照填。 (二） 1、P波：Ｉ、ＩI、aVF导联直立，aVR导联倒置，时限、振幅正常。 2 ?、QRS波群：时限、振幅在正常范围内。 PR间期正常。 3、SＴ段:未见偏移。 ４、T波：时限、振幅在正常，未见病理性偏移。?（三)诊断：1、窦性心律 2、正常心电图?三、如何做心电图只要智商正常，又不色盲,背一下红黄蓝咖黑紫，看别人做一次基本就学会了。但是要做得好还是有
一些讲究的，例如要清楚第四肋间的定位.我感觉以下病人非常难做：瘦得皮包骨的老人（心脏病人挺多这样的)，吸头根本无法吸稳；心、肺病致不能平卧的；心尖抬举样搏动的，一吸就被跳出来。 四、如何看心电图 （一)看数值机器会自动打出一些数据, １、心率:正常为６0-10０。?＜6０ｂpｍ的报“窦性心动过缓”，＞100的报“窦性心动过速”. ?2、Ｐ波：正常时间＜1２0ms。 ＞12０ｍs且呈双峰,报“二尖瓣型P波”（有时可见，不多) 3、ＰR间歇：正常时间120-２00ms. >200ms的报“一度房室传导阻滞”;〈12０ms的报“短PR间期"。? 4、QRS间期应＜1２０ms,大于此值有诊断意义(后面讲）;振幅（正、负向波的绝对值相加）:肢导<0。5ｍｖ和(或）胸导〈0．8mv报“左室低电压”（较少见),嫩娃可不记。 ５、Rv5>2.5mv和（或)Ｒv５+Ｓv1〉4.0ｍv(男)//>3.5ｍv(女）的,报“左室高电压”，非常非常常见！系左室肥厚表现，追问病史，多有高血压,目测心电图,QＲS波群明显增高。
怎么看心电图，看心电图的技巧 10种心电图一句话牢记 1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意 2，左心室肥大:只要看V5大于5格,也是上下纵的5格 3，右心室肥大:只要看V1大于2格,是上下纵的2格 4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟,就可以 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格) 6，窦性心动过速:每个心动周期都小于3个格(是左右的格) 7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pqrst形状是正常的,只是提前吧了),接下去又是正常的波 8，室性期前收缩:前面几个正常的波,接着一个波提前(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移 10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;下壁看Ⅱ，Ⅲ，aVF
心电图技巧: 心电一共有仨波，PQRST。 ST段一架桥，平平一线可略坡。 1、2高3，3高5。其余上下差1个。① 电轴左偏老大好，老三无能走下坡。② 左大V5二十五，右大V1整十个。③ 心房扑动波浪起，房颤无P锯齿波。④ 若问心梗看Q宽，保证超过1小格。⑤ ST迎风红旗展，透壁心梗是楚歌。⑥ ST下移还能救，救不及时变大Q。⑦ 房早形态似正常，提早出现一组波。⑧ 室早高大又宽阔，也可倒置形态恶。⑨ 一度阻滞P－R长，别的波型没的说。 2.1阻滞波距缩，直至脱落一组波。⑩ 2.2阻滞波距好，突然脱落一组波。? 三度阻滞叫脱节，房室分家难搓和。? 本来主波上下分，左前阻滞倒个个。? 右房肥大P波尖，左房肥大P波宽。? 室上速本不见P，主波规整且匀齐。? 左束阻滞宽V5，右束阻滞宽V1。? 再过复杂不常考，话说多了不好记。? 心电图的分析法及应用价值 心电图的分析法 一般分析心电图的方法如下：①将各导联按工、Ⅱ、Ⅲ、aVR、aVL、aVF、V1-V6的顺序排列，首先检查各导联心电图标记有无错误，有无伪差，导联有无接错，定准电压是否正确，有无个别导联电压减半或加倍，纸速如何，有无基线不稳和交流电干扰等。②根据P波的有无、形态、顺序及与Q1褐波群的关系，确定基本心律是窦性心律抑或异位心律。③测定P-P或R-R间距、P-It间期、Q-T间期、P波及QBS波群的时间，必要时测定V1、V5导联的室壁激动时间。④测定QBS波群平均电轴，各导联P、QaS、T、U波的电压、形态、方向，ST段有无移位。⑤综合心电图所见，结合被检查者的年龄、性别、病史、体征、临床诊断、用药情况、其他器械检查结果以及过去心电图检查等资料，判断心电图是否正常，作 出心电图诊断。 阅读心电图的口诀 左房肥大: 左房肥大P增宽, V1改变最明显. 双峰距超过0.04',P波切迹双峰显. 右房肥大: 右房肥大P高尖,ⅡⅢavF最明显. 肺A高压是根源,肺心先心均可见.
正常心电图 正常心电图 正常心电图特点：窦性心律；心率：60-100次/分； PR间期：0.12-0.20秒； QT间期：0.32-0.44秒； P波在I、II导联方向向上，在aVR导联方向向下； QRS时间：0.06-0.10秒； ST-T无异常偏移。 心电图基础
心率的检测常用两种方法 测量15厘米长心电图内P波或QRS波群出现的数目：该数目乘以10 测量P-P或R-R间期：测量5个或5个以上P-P或R-R间期，计算其平均值，60除以该周期即为每分种的心率。 心电图时程测量注意 心电图是电压随时间变化的曲线 心电图记录在坐标线上，横坐标为时间，通常采用25mm/s纸速记录 时间：横坐标，1小格=1mm=0.04秒 测量应从波形起点内缘到终点内缘 各波段振幅的检测 心电图是电压随时间变化的曲线
心电图记录在坐标线上，纵坐标为电压。通常情况下，电压为每毫米0.1mV 向上的波的电压从基线的上缘至顶点；向下的波从基线的下缘到底端测量。 基线为T-P段 平均心电轴的目测法 正常心电图(2) 心脏循长轴转位 一．自心尖朝心底部方向观察 二．顺钟向转位： ??V3、V4波形出现在V5、V6导联 三．逆钟向转位： ??V3、V4波形出现在V1、V2导联 顺钟向转位：可见于右心室肥大； 逆钟向转位：可见于左心室肥大； 钟向转位也可见于正常人。 P波
??时限：＜0.12秒 ??振幅：＜0.25mV（肢导联） ＜0.2mV（胸导联） ??方向：窦性心律 Ⅰ、Ⅱ、avF, V4-V6导联直立 avR导联倒置 其它导联直立、倒置、或双相 正常心电图(3) P-R间期 ??PR正常值0.12~0.20秒 ??代表了房室传导时间 ??年龄越大，心率越慢，P-R间期越长 ??年龄越小，心率越快，P-R间期越短 QRS波群1 一．时限：0.06 ~ 0.10秒，＜0.12秒 二．波形：根据主波方向和有无Q（q）波 ??I、II、V4 ~ V6导联主波:向上 ??avR、V1导联主波：向下 ??V1、V2导联不应有Q(q)波，(可呈QS) ??avR、Ⅲ、avL导联可有Q波或q波 ??Ⅰ、Ⅱ、avF、V4~V6导联不应有Q波(可有q波) ??V1至V6R波逐渐变大，S波逐渐变小，R/S由小变大 ??Q波小于0.04秒，振幅＜1/4同导联R波 QRS波群2 一．电压： ??至少一个肢导联QRS波群电压和≥0.5mV ??至少一个胸导联QRS波群电压和≥0.8mV ??Rv5＜2.5mv，RavL＜1.2mV，RavF＜2.0mV RI＜1.5mV，Rv5+Sv1＜3.5（女） Rv5+Sv1＜4.0mV（男） ??Rv1＜1.0mV，Rv1+Sv5＜1.2mV RavR＜0.5mV ??Q波＜? R波（同导联） QRS波群3 R峰时间（室壁激动时间）：概念：QRS起点到R波顶端垂直线的间距。时限： (在V1、 V2)≤0.04s， (在V5、V6)≤0.05s
快速判断心电图技巧 1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意正常心电图应与窦缓窦速区别：当看见QRS波还有P波，T波都正常的时候不要立即确定是正常心电图，要注意看相邻P波之间的距离，如果>0.20S诊断窦缓；如果<0.12S诊断窦速。 2，左心室肥大:先看整个心电图有没有1/2字样，要光有这个就能确诊左室肥厚，要是没有就看V5的R波>2.5MV或伴有ST-T改变，V5大于5格,也是上下纵的5格+左偏 3，右心室肥大:只要看V1大于2格,是上下纵的2格+右偏 4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟,看V1，R波是不是不匀称，绝对不等，无P波，QRS波正常。 心室颤动：室颤就不用说了很典型，谁也能认识，但需要注意的是，有时候有些考官比较缺德给你出一个里面即有室速也有室扑还有室颤，遇到这样的，你一定要答室颤。（要答严重的） 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格) 6，窦性心动过速:每个心动周期都小于3个格(是左右的格)，与阵发性室上速相比有P波 7，房性期前收缩: 看P波是否都一样，PP间距逐渐缩短，然后又突然较长，再次逐渐缩短。前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波 但是伴室内差异性传导v1呈M型波,QRS也可以增宽,接下去又是正常的波有 P'(大多代偿不完全) 8，室性期前收缩: 总体看起来比较凌乱，层次不齐，无P波。前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波，T与主波相反 (大多代偿完全) 9，典型心肌缺血：V456的ST段下移，上抬:v12>0.3mv v3>0.5mv v45>0.1mv，记住ST-T下移或T波倒置（人低着头或者倒着走路） 10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;前壁看V456;下壁看Ⅱ，Ⅲ，aVF
今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图，特别是应付一下执业医师考试，应该没有多大问题。 11种心电图目录为： 1.正常心电图 2.窦性心动过缓 3.窦性心动过速 4房室传导阻滞 5.房早与室早 6.心房扑动 7.房颤 8.室速 9.室扑 10.室颤 11.心肌梗死 （一）各波形的意义
心电图记录的是心肌细胞除极和复极过程中电位变化。（二）关于心电图纸
附：算心率 心律齐：HR=60/P-P(或R-R) 心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率 搞清楚了上面这些， 下面我们就开始看心电图！ 1、正常心电图 1）窦性P波（振幅：＜0.25mv、时限：＜0.12s) 2）P-R间期0.12-0.20s 3）心率：60-100次/分
这个大家一般扫一眼就可以看出来。 窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。 2.窦性心动过缓=大于五格 3.窦性心动过速=小于三格 4.房室传导阻滞 说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事： （记住这个↓，下面常用到） P波代表老婆 QRS代表老公
一度—老公经常性晚归，但还是回来了。 二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。 二度II型—老公晚上回家时间比较固定了，但是经常不回家了！ 三度—离婚了，老公老婆就各玩各的啦！ 一度房室传导阻滞； 老公虽然晚归，但是终究还是回来了！ P-R间期持续＞0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。 二度I型房室传导阻滞： 老公回家越来越晚，有时候太晚了就不会来了 P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。
左房肥大: 左房肥大P增宽, V1改变最明显. 双峰距超过0.04',P波切迹双峰显. 右房肥大: 右房肥大P高尖,ⅡⅢavF最明显. 肺A高压是根源,肺心先心均可见. 左室肥大: 左室肥大高振幅,RV5高达2.5mv. 若加V1s值,男高4.0mv女高3.5mv. V5室壁激动>0.05,电轴左偏约-30' 横位Ravl高1.2mv,RⅠ+SⅢ>2.5mv. RⅡ+RⅢ高达4.0,左肥高尖更清楚. 右室肥大: 右室肥大看V1,试看R/S两相比. 如若R/S>1, 右肥诊断立考虑. 假如单看V1值,R波应≥1.0mv. 若加V5的S值,综合1.2mv就问诊. 顺钟较常出现,平均电轴>+110' 心梗 Q单下倒,急梗快救. Q遗倒T, 陈旧性梗阻非急. Q单:指ST呈单向曲线抬高
Q遗:指Q波不消失 窦性心率: 频率不快也不慢,每分搏动60～100之间.P波外貌长半圆, P-R 0.12'-0.20'之间.P-P距差0.16',ⅠⅡ导轴不偏. 顺逆钟均可见,窦性心律可诊断. 窦性心律不齐: 窦性心律不整齐,P-P间隔有差异. 同导相差>0.16秒,P-R正常应熟记. 窦性停搏: 窦性P波无规律,较长时间不见P. 长短P-P不成比,窦性停搏要考虑. 逸搏与逸搏心律: 逸搏常在窦缓时,被动代偿是机制. 逸搏波形同早搏,也分交界与房室. 逸搏出现周期后,这个特点要熟记. 逸搏出现连三次,逸搏心律便成立. 房性期前收缩: 异位早搏P颠倒,P'在QRS前后找. 若与QRS相重叠,P波一定找不到. P'在QRS前见到,P'-R小于0.12'. QRS后边遇到P',R-P'<0.2'莫忘了. 提前QRS室上性,完全代偿为交界.
. 建阳市水吉镇水吉社区居委会医务室 心电图申请报告单 ECG-2201 姓名性别年龄岁心电图仪型号 G 血压/ mmHg 服药洋地黄类药品史 症状 临床诊断 检查项目 申请医师日期20 年月日 检测记录 项目实测正常值项目实测正常值 P 波时限（秒）＜ 0.12 QT 时限（秒）0.32-0.44 P-R 间期（秒）0.12~0.20QTc 时限（秒）<0.45 QRS 时限（秒）0.06 ~ 0.10心房率（次 / 分钟）60~100 电轴（度）+30 °~90 °心室率（次 /分钟）60~100
. 心电图特征： 心电图结论： 报告日期：年月日报告者： 本报告供临床医师参考，不作证明之用 各种常用检查申请单、报告单书写及粘贴要求 各种检查申请单、报告单是医疗文件的重要组成部分，要求书写整洁、字迹清楚、术语确切、不得涂改，书写及粘贴要求如下： 1．申请单 （1）申请单由经治医师按规定逐项填写，眉栏项目不得遗漏，字迹清楚，术语规范，严禁涂改，内容 包括患者姓名、性别、年龄、床号、住院号；送检标本名称、检验目的，医师签全名或盖印章。 （2）相关检查申请单应简明扼要书写病情摘要，包括重要体征及治疗史和过去相关检查结果等，以及 临床初步诊断。 （3）紧急检查应在申请单右上角标明“急诊”字样或盖相应的印章，同时应注明取样时间和取样人或通 知时间及取样者和被通知人。 （4）申请项目，可用“√”在项目的序号上表示；若院内联网时，申请单所用的名称应与网络中所用的名
. （ 5 ）送检标本上所贴号码应与申请单上号码一致。 2．报告单 （1）报告单应由检查医师或技师按规定逐项填写，包括姓名、性别、年龄、床号、住院号和检查号。 （2）报告单填写务必字迹清楚，内容科学完整，术语规范，严禁涂改；特殊检验报告应作出相应诊断 或提出相关意见。 （3）检测项目应注明检测的方法，定量检测结果采用法定计量单位；定性检测结果采用“阴性” 、“阳性”和“可疑”表示，或者用“阴性（ -）”和“阳性（+）”表示，不得单独用符号“+”“、-”“、+/- ”表示。 （4）生命紧急值应按危急值处理流程处理，并在报告单上盖章。（危急值重要报告另与医师联系） （5）检验者及审核者应签全名或盖印章；重要异常报告或特殊标本的报告须经专业主管复核、签名或盖印章； 实习、进修人员操作检验的报告由带教者签名或盖印章。注：输血检查申请单、报告单的书写要求及表样等参 照卫生部《临床输血技术规范》执行。 3.粘贴要求：检验报告单，依报告日期先后叠瓦式横贴在“检验报告粘 贴单”上，每单退下 0.5~1cm ，注意上下列齐，后一张盖前一张，露出“××医院检验报告单”字样，并在左上角注 明检查日期及项目，正常报告用蓝黑墨水笔，异常报告用红墨水笔书写。心电图、X 线、脑电图、超声波等检查 报告单，应贴在“特殊检查报告粘贴单”上，贴法同检验报告单。其他与病历纸等大的检查报告单，依报告日期置 于“特殊检查报告粘贴单”之前。 检验申请单、报告单 1．检验申请单 （1）申请单由经治医师按规定逐项填写，眉栏项目不得遗漏，送检标本名称、检验目的应明确，医师 签全名或盖印章，如为实习、进修人员开单，则必须由经治医师签全名或盖印章。 (2)紧急检验应在申请单右上角标明“急诊”字样或盖相应的印章，同时应注明采样时间及采样者。 （3）申请项目，可用“√”在项目的序号上表示；若院内联网时，申请单所用的名称应与网络中所用的名 称一致，以便于收费与统计。
常见心电图报告温馨提示专家建议（完整版） 在临床心电图检查中，患者拿到一份心电图报告后大多看不懂报告上的心电学术语，出于对自身健康的担忧问及心电图工作者，他们的回答通常很简单: 我们只出具心电图分析报告，具体意义请咨询临床医生。患者到医生那里，可能会得到令人满意的解释，也可能因为医生太忙而顾不上仔细解释。 这就导致一份有意义的心电图报告有时未能发挥应有的辅助诊断和 预防保健的作用。 为了帮助患者正确理解常见心电图报告背后的临床意义，使心电图报告更好地为临床服务，更好地为患者的生命健康保驾护航，同时倡导关爱病患的医学人文精神，经中国远程心脏监护联盟专家指导委员会和山西省医师协会心电图医师分会相关专家商议，由顾菊康教授、王红宇教授执笔、30 多位专家参与，共同编写了《常见心电图报告温馨提示专家建议》( 初稿) ，希望广大医务工作者多提宝贵意见。 自2014 年第6 期起，建议初稿将在《江苏实用心电学杂志》连载刊出，建议各级医院在条件允许的情况下，将温馨提示内容择要包含在出具
的心电图报告中供病患及其家属参考，以进一步完善医疗服务，保障患者知情权，构建和谐的医患关系。 在常见心电图报告中，一般会出现“正常心电图”“窦性心律”“窦性心律不齐”“窦性心动过速”“窦性心动过缓”等心电学术语。出于日常保健和疾病预防的考虑，患者应当如何正确理解这些常见术语呢? 下面逐一进行说明。 1 正常心电图 您的心电检测结果表明: 心电图无明显异常，心率为次/min。正常人体心电信号由心脏的窦房结发出冲动，即正常心律，也称窦性心律; 正常成人的心率应在60 ～100 次/min。 这里还应指出: 很多心脏病患者的心电图可能正常，所以心电图正常并不意味着“没有心脏病”。 有些心脏病往往在发作时有一过性的心电图异常表现( 如心绞痛、早搏等) ，不发作时可能心电图是正常的。因此，即便没有明显不适，也建议患者定期监测心电图，以利于心脏病变的及早发现和早期治疗。
心电图(1) 基本原理 心肌细胞的特性 1.电生理特性 冲动和传导的形成 自律性(automaticity) 是指心肌起搏细胞在没有外来刺激的条件下，能自动而节律而产生激动。正常情况下，窦房结的自律性最高，成为主导整个心脏兴奋和跳动的部位，也称为正常起搏点。当窦房结激动不能控制心脏时，其它起搏点可取而任代之控制心脏，形成异位心律。 兴奋性(excitatibility) 心肌细胞受电刺激而能使整个细胞膜的电位起变化而形成一个动作电位。 传导性(conductivity) 整个心肌均有传导能力，可以透过网状联结由一个细胞传至另一个细胞，但传导系统的传导能力最大。 2.机械特性 心脏泵血作用的产生 收缩性contractility 心脏在收缩之前先有电激动，约在0.02秒至0.07秒后，才有机械的收缩活动。 舒张性extensibility 心肌细胞的电生理作用 心脏是由数百万个细胞所构成，每个细胞都含有且包围在拥有许多离子的溶液中。当细胞受到激发到时，正和负的离子会内移或外移，因而产生一种电流，并能在心电图纸上留下讯号。正和负的离子会因膜上离子通道的通透牲，离子的浓度差(chemical gradient)和电位差(Electrical gradient)而内移和外移。主要分为三个阶段 1.静息期(Resting state)︰ 心肌细胞在静止状态时，膜内多为负电的离子，膜外多为带正电的离子。这种离子分布极不平均的状态使得两膜则有电位差的存在，即称为静息膜电位(Resting Membrane Potential)。 2.去极化(Depolarization)︰ 当心脏产生一个电刺激时，大量正电离子进入膜内，心肌细胞的内部很快地相对于外部变成正极，结果膜电位丧失了原来正常的极化态，而急剧上升而成为去极化。 3.复极化(Repolarization) 已除极化的心肌细胞回到它的静止状态的回复过程，称之为复极化。 当这些离子往细胞内移动并穿越细胞膜时 去极与复极活动的周期活动称为动作电位(action potential)。部份心肌细胞能产生自动性的兴奋，而当这些细胞中有一个被兴奋时，动作电位可以透过网状联结由一个细胞传至另一个细胞及到所有细胞。
典型心电图讲解 Revised as of 23 November 2020
快速判断心电图技巧 1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意正常心电图应与窦缓窦速区别：当看见QRS波还有P波，T波都正常的时候不要立即确定是正常心电图，要注意看相邻P波之间的距离，如果>诊断窦缓；如果<诊断窦速。 2，左心室肥大:先看整个心电图有没有1/2字样，要光有这个就能确诊左室肥厚，要是没有就看V5的R波>或伴有ST-T改变，V5大于5格,也是上下纵的5格+左偏 3，右心室肥大:只要看V1大于2格,是上下纵的2格+右偏 4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟,看V1，R波是不是不匀称，绝对不等，无P波，QRS波正常。 心室颤动：室颤就不用说了很典型，谁也能认识，但需要注意的是，有时候有些考官比较缺德给你出一个里面即有室速也有室扑还有室颤，遇到这样的，你一定要答室颤。（要答严重的） 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格) 6，窦性心动过速:每个心动周期都小于3个格(是左右的格)，与阵发性室上速相比有P波 7，房性期前收缩: 看P波是否都一样，PP间距逐渐缩短，然后又突然较长，再次逐渐缩短。前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波
但是伴室内差异性传导v1呈M型波,QRS也可以增宽,接下去又是正常的波有P'(大多代偿不完全) 8，室性期前收缩: 总体看起来比较凌乱，层次不齐，无P波。前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波，T与主波相反 (大多代偿完全) 9，典型心肌缺血：V456的ST段下移，上抬:v12> v3> v45>，记住ST-T下移或T波倒置（人低着头或者倒着走路） 10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;前壁看V456;下壁看Ⅱ，Ⅲ，aVF 侧壁,Ⅰ,v56,aVL红旗飘飘（人抬起头走路） 11.完全左束支传导阻滞：看整个心电图均有QRS增宽，ST-T改变。V1、V2S波加深。完全右束支传导阻滞：就看V1多了一个大的R波（畸形），伴有ST-T 改变。 12.室速：有P波，QRS畸形增宽。阵发性室上速：每个心动周期都小于2个格，节律规则，QRS正常，无P，T（需要与窦速鉴别） 13. 房室传导阻滞： Ⅰ度房室传导阻滞：RR间期>，其余正常；需与窦缓鉴别 Ⅱ度Ⅰ型传导阻滞（莫氏型）：PR间期逐渐延长，有QRS波脱落； Ⅱ度Ⅱ型传导阻滞（固定性）：PR间期固定不变，有QRS脱落，PP间期固定；Ⅲ度房室传导阻滞：房走房，室走室，P波与QRS波没有任何关系，P波次数>QRS波，P-P 心电图：心率（60-100正常），PR间期（>），QRS（> <。QT/QTC这个一般60次心率不超过，P/QRS/T电轴度，+-30度都是正常范围，RV5/SV1幅度，RV5不高于，RV5+SV1不高于（男的，女的）;RV1+SV5不高于. 一份正常的心电图报告样式如下： （一）人名、病历号、心率、PR间期、QRS时限等照填。 （二） 1、P波：I、II、aVF导联直立，aVR导联倒置，时限、振幅正常。 2、QRS波群：时限、振幅在正常范围内。 PR间期正常。 3、ST段：未见偏移。 4、T波：时限、振幅在正常，未见病理性偏移。 （三）诊断：1、窦性心律 2、正常心电图 三、如何做心电图 只要智商正常，又不色盲，背一下红黄蓝咖黑紫，看别人做一次基本就学会了。但是要做得好还是有一些讲究的，例如要清楚第四肋间的定位。我感觉以下病人非常难做：瘦得皮包骨的老人（心脏病人挺多这样的），吸头根本无法吸稳；心、肺病致不能平卧的；心尖抬举样搏动的，一吸就被跳出来。 四、如何看心电图 （一）看数值 机器会自动打出一些数据， 1、心率：正常为60-100。 <60bpm的报“窦性心动过缓”，>100的报“窦性心动过速”。 2、P波：正常时间<120ms。 >120ms且呈双峰，报“二尖瓣型P波”（有时可见，不多） 3、PR间歇：正常时间120-200ms。 >200ms的报“一度房室传导阻滞”；<120ms的报“短PR间期”。 4、QRS间期应<120ms，大于此值有诊断意义（后面讲）；振幅（正、负向波的绝对值相加）：肢导<和（或）胸导<报“左室低电压”（较少见），嫩娃可不记。 5、Rv5>和（或）Rv5+Sv1>（男）//>（女）的，报“左室高电压”，非常非常常见！系左室肥厚表现，追问病史，多有高血压，目测心电图，QRS波群明显增高。 6、P/QRS/T轴：XX/XX/XX，中间那个数-30。—-90。报“心电轴左偏”（非常常见），90。—180。报“心电轴右偏”（不多见，但是本人就是）具体还要分度，轻中重度，一般都是中度，而中度及以上的才报，具体我不懂，书上也没有，请懂的人指点，谢！ 图上就显示这些数值，因此以上数据正常范围要先背住才能谈看图。 （二）看有没早搏 这个不能讲理论，要看过图才知道。下面这个样子的就是早搏了，其中QRS 形态有宽大畸形的报“室性早搏”，否则报“房性早搏”，房性早搏要与窦性心律不齐鉴别，早搏波跟其前后二个正常波的RR间期相加除以2是等于一个正常的RR间期的（说得较难理解，请克服），要用圆规量一下，窦性心律不齐无此规律。写报告时还要分频发还是偶发早搏，频发都多为“频发早搏二联律/三联律”，一分钟小于3个为偶发？ 另外，有早搏的要加做一分种，看看一分种有多少个，如果是偶发早搏加一分钟却看不到一个的，可考虑做动态心电图。 （三）看心律齐不齐 能找到RR间期时间差异超过120ms（3小格）的，又不是早搏的就可以报“窦性心律不齐”了，很多人有的。常见于青、少年，多与呼吸有关，另外不齐者多一份正常的心电图报告样式如下
