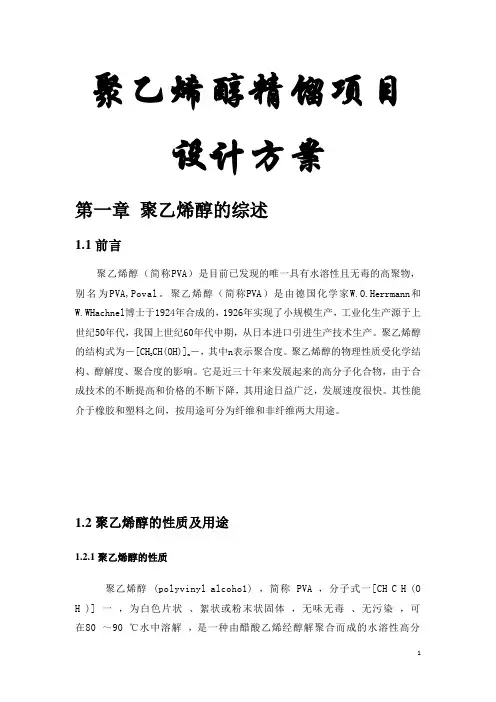

聚乙烯醇精馏项目
设计方案
第一章聚乙烯醇的综述
1.1前言
聚乙烯醇(简称PVA是目前已发现的唯一具有水溶性且无毒的高聚物，
别名为PVA,Poval 。聚乙烯醇(简称PVA是由德国化学家W.O.Herrmanr和W.WHach ne g 士于1924年合成的，1926年实现了小规模生产，工业化生产源于上世纪50年代，我国上世纪60年代中期，从日本进口引进生产技术生产。聚乙烯醇的结构式为一
[CHCH(OH)}—,其中n表示聚合度。聚乙烯醇的物理性质受化学结构、醇解度、聚合度的影响。它是近三十年来发展起来的高分子化合物，由于合成技术的不断提高和价格的不断下降，其用途日益广泛，发展速度很快。其性能介于橡胶和塑料之间，按用途可分为纤维和非纤维两大用途。
1.2聚乙烯醇的性质及用途
1.2.1聚乙烯醇的性质
聚乙烯醇(polyvinyI alcoho1) ，简称PVA，分子式一[CH C H (O
1
年产30000吨聚乙烯醇精馏四塔系统的设计
H )] 一，为白色片状、絮状或粉末状固体，无味无毒、无污染，可
在80?90 C水中溶解，是一种由醋酸乙烯经醇解聚合而成的水溶性高分子聚合物，分纤维用和非纤维用两种。其水溶液有很好的黏接性和成膜性，能耐油类、润滑剂和烃类等大多数有机溶剂，具有长链多元醇酯化、醚化、缩醛化等化学性质。
PVA 性能由其聚合度、黏度和醇解度决定，随着聚合度的提高
PVA溶液的黏度、黏着性、成膜性、刚性都相应增大，但水溶性、浆
膜的柔软性变差，溶液的流动性、浸润性能也相应降低。PVA勺醇解度在88% （摩尔分数）左右，具有良好的水溶性，但醇解度过高或过低，水溶性反
2 2
而降低【1-3】
1.2.2聚乙烯醇的应用
由于PVA具有独特的强力粘接性、皮膜柔韧性、平滑性、耐油性、耐溶剂性、保护胶体性、气体阻绝性、耐磨性以及经特殊处理具有的耐水性，因此除了作纤维原料外，还被大量用于生产涂料、粘合剂、纸品加工剂、乳化剂、分散剂、薄膜等产品，应用范围遍及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、钢铁、高分子化工等行业。
聚乙烯醇树脂系列产品系白色固体，外型分絮状、颗粒状、粉状三种；无毒无味、无污染，可在80- 90 C水中溶解。主要用于纺织行业经纱浆料、织物整理剂、维尼纶纤维原料；建筑装潢行业107胶、内外墙涂料、粘合
剂；化工行业用作聚合乳化剂、分散剂及聚乙烯醇缩甲醛、缩乙醛、缩丁醛树脂；造纸行业用作纸品粘合剂；农业方面用于土壤改良剂、农药粘附增效剂和聚乙烯醇薄膜；还可用于日用化妆品及高频淬火剂等方面。
1.3聚乙烯醇市场前景
1.3.1国外市场前景
目前，全球共有20多个国家和地区生产聚乙烯醇，装置的总生产能力已达11OOkt / a，93万吨/年约为93万吨/年。世界上聚乙烯醇生产能力和产量最大的国家依次是中国、日本、美国和朝鲜，其生产能力占世界聚乙烯醇总生产能力的85%?90%⑷。
年产30000吨聚乙烯醇精馏四塔系统的设计
图1-1美国西欧日本中国聚乙烯醇的消费结构
目前日本的聚乙烯醇出口量最大，北美和西欧则是最大的进口地区。
目前世界涂料和粘合剂消耗聚乙烯醇的量占聚乙烯醇总消费量的60 % —
70 %，是世界聚乙烯醇最主要的消费市场。根据预测，今后几年世界涂料市场的规模将逐年增长，由此可见，世界聚乙烯醇的消费形势仍十分乐观[5]。
2009- -20 14 年，世界聚乙烯醇的消费量将以年均约3 . 95%的速
度增长，到2014年总消费量将达到约127 . 9万吨。
1.3.2 国内市场前景
我国目前有电石乙烯，天然乙烯，石油乙烯三种原料路线的大约13套聚乙烯醇生产装置，生产过程采用高碱两种碱法醇解工艺，总产量约为32万吨，居世界首位。近年来，通过对原有的设备进行了改造和扩建，国内聚乙烯醇总生产能力已达440 kt ? a，生产工艺也由单一的高碱皂化法发展
为高、低碱皂化法并举，产品由单纯的维纶化纤原料发展为广泛应用于涂料、纺织浆料、胶粘剂、建材等20多个行业的基础原料。
目前，国内外聚乙烯醇资源量充足，市场供应压力较大。国际方面，日本
正在通过合并重组的方式提高PVA的生产能力。东南亚近年产品直接覆盖
2 4
中国内地市场；而国内多家聚乙烯醇生产装置已经正在进行扩大生产能
力，结果将会比原来的产能增加 1 / 3左右，这样在需求未能放大的情
况下，国内市场将面临较大的供应压力。欧美市场是我国聚乙烯醇的重要出口地区，由于世界经济回升缓慢，其市场需求增长不力，导致我国聚乙烯醇出口增长难度加大。另外从近几两年的进出口情况看，进口呈现不断增长的趋势。加入WT（效应在进口方面进一步显现，进口增长还将加快。
近年来随着我国展?对聚乙烯醇的需求量不断增加。2004年我国聚乙烯醇的表观消费量为46.17万吨，2007年达到51.15万吨，同比增长约2.90%。2009年表观消费量47.89万吨，同比增长约4.45%, 2004- 2009年表观消费量的年均增长率约为0.73%。
图1-2中国近年来聚乙烯醇的表观消费量
有关人士认为，聚乙烯醇在经历了几年的低谷蓄势以后，将可能步人
新一轮的旺盛期⑹。以下几方面的有利条件将为市场提供有利的支持：
（1）
宏观经济预期良好，支持市场稳步上升。（2）相关行业的发展和下游市场的
兴旺，保证聚乙烯醇需求稳定增长。（3）不断开发的新产品，拓展了聚乙烯
醇的应用空间。（4）生产和设备的复杂性，决定了供应规模的稳定性，但是我们也要看到，
一些不利因素的存在也对现有的聚乙烯醇带来负面影响：聚乙烯醇资源量的进一步增加；国际反倾销浪潮的连带影响；产品成本上
6
升以及动力、能源紧张对市场带来的影响。聚乙烯醇市场虽然存在一定的不利因素，但聚乙烯醇市场的底部在反复的夯打之后已经十分坚实，在明年经济快速增长的促进下，必然会走出一番靓丽行情。
1.4聚乙烯醇的生产工艺
1.4.1生产方法
按原料分有：乙烯法和乙炔法两类，其中乙炔法又分为电石乙炔法和天
然气乙炔法。20世纪60代以前，世界各国主要采用电石乙炔法，到50年代
后期才陆续采用天然气乙炔法。70年代以后，由于石油化工迅速发展，生
产聚乙烯醇的原料路线从电石乙炔路线转向石油乙烯路线。目前，国际上生产聚乙烯醇的路线以乙烯法为主导，其数量占总产能的72%。美国已经
完成了乙炔法向乙烯法路线的转变，日本乙烯法也占70%以上⑺。
图1-3中国聚乙烯醇生产方法比例图
