干式变压器SC（B）9
10kV、 35kV三相树脂浇注干式变压器根据国际电工委员会标准IEC60726和中华人民共和国国家标准GB6450、GB/T10228制造。频率：50Hz或60Hz。可作为油浸式变压器的更新换代产品，尤其适用于下列场所的供电: 高层建筑、商业中心、剧院、医院、实验室、博物馆、海上石油井平台、船舶、石油化工厂、地下铁道、隧道、矿山井下、大型水电站、火力发电厂、火车站、机场等。
正常使用条件
最高日温：
最高日平均气温：
最高年平均气温：
最低气温：户外式户内式
海拔不超过：
根据用户要求可提供特殊条件下使用的变压器
技术指标：
分接范围：±2×2.5%
调压方式：无砺磁调压
阻抗电阻：≤6%
相数：三相
频率：50HZ
连接组标号：D，ynll
冷却方式：AN/AF
防护等级：不低于IP30
绝缘等级：F级（最热点温度155℃，温升100K）
工频耐压（有效值）：≥42KV 1min
额定电压：100KV/0.4KV
基本冲击水平:75KV
噪声：AN≤58dB(A)
AF≤65d

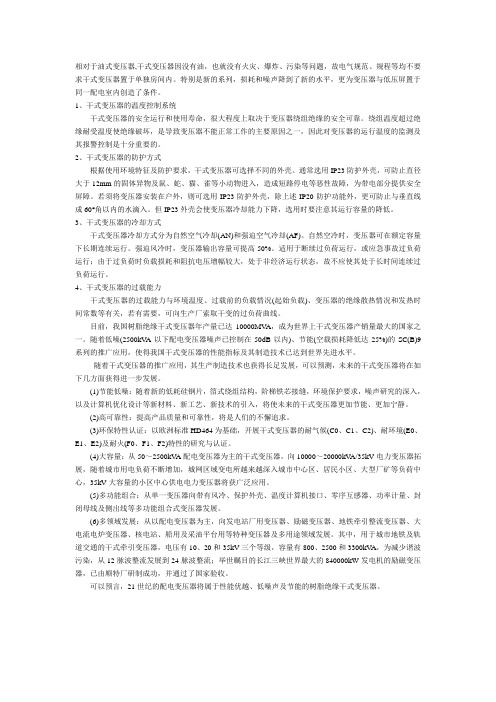

干式变压器产品特点
SC9、SCB9树脂浇注线圈干式变压器为通用型，SC9、SCB9为低噪声低局放低损耗型。由于先进的设计、优质的材料、科学的配方、严格的工艺，高标准的检测，使产品具有如下特点：
1、高低压线圈都用玻璃纤维毡包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。
2、难燃自熄防腐、防暴、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3、线圈不吸潮，铁芯夹件有特殊的防蚀保护层，可在100%相对湿度和其他恶劣环境中运行。间断运行无须防潮处理。
4、抗短路、雷电冲击水平高。
5、线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却（AN）。对于任何防护等级的变压器，都可配置风冷系统（AF），以提高短时过载能力，确保安全运行。
6、损耗低，节电效果好，运行经济，可免维护。
7、体积小，重量轻，占地空间少。安装费用低，不须考虑排油池，防火消防设施和备用电源等。
8、因无火灾、爆炸之虞可分散安装在负荷中心，充分靠近用电点，从而降低线路造价和节省昂贵的低压设施费用。
采用的新技术、新工艺情况
1、在降低产品负载损耗、降低局部放电量、增强产品抗短路能力方面：采用分段圆筒式绕组且在绕组层间全部采用复合硅烷处理的玻璃丝布带做层绝缘。由于环氧树脂浇注的绕组是在真空状态下用纯树脂进行浇注的，层间绝缘采用吸附树脂能力很强的复合硅烷玻璃丝布后，使树脂的流动性能得到提高。又由于绕组为F级丝包漆包导线绕制而成，因此树脂无论从绕组的轴向还是幅向，均可完全地浸透绕组的层间、匝间及段间，内部不存在任何浇注空穴。绕组经固化后，树脂及玻璃纤维组成的固体绝缘，其击穿电压值可达到19kV/mm，局部放电的起始电压可达到8kV/mm（针—板电极结构，50Hz，90℃）。较好地解决了绝缘结构问题、局放较低，有效地改善了耐冲击性能，提高了绕组的机械强度，同时在设计过程中，采用高性能的无氧铜作为导体，将产品的电流密度控制在1.6A/mm2，有效的降低了产品的负载损耗，真正做到低损耗、低局放、高效节能型环保产品。
2、降低产品的噪音及空载损耗方面：
2.1 设计中选用了磁滞伸缩较小的优质硅钢片（日本新日铁30ZH130晶粒取向高导磁硅钢片）。其次根据30ZH130的磁滞伸缩曲线的特性，分析所选铁芯的磁密避开了硅钢片磁滞伸缩量较大的区间（即1.5T附近）。
2.2 在铁心的结构设计过程中，分析优化铁芯尺寸，使其固有振动频率避开磁滞伸缩振动的基频范围，有效地消除了谐振的产生。
2.3 由于铁芯采用单片五步进阶梯叠铁方式,使每阶梯错开一个相等的距离,气隙所占部分为三步进阶梯产品的20%,这样截面内的磁力线在穿过垂直方向的气隙之前,立即避开气隙而拐入相邻的叠片,使磁路畅通平顺。
2.4 用耐高温的树脂胶，对硅钢片进行有效的粘结使其成为一个坚固的整体。
2.5 铁芯表面经耐高温树脂密封固化处理，达到防腐、防潮、隔噪效果。
采用以上方法后，降低了空载损耗，使产品的噪音平均降低了5~10dB。
功能配置方案及说明
SCR9型干式变压器结构特点 SCR9型属绕包绝缘干式变压器，也是继SC型SC8型以后出现的第三代干式压器，江西变电设备厂、上海ABB公司、云南变压器厂等生产这特种变压器。它有下列几个重要特点。 (1)绕制工艺，采用德国百事达公司全自动数控绕包机设备，利用徽机编程控制来绕制绕组。高压绕组和0.1kV以上的低压绕组采用漆包圆铜线或扁铜线绕制成多层层式，0. 1kV 以下的低压绕组采用箔式结构。树脂绕包绕制工艺流程如下： 绕线模组装、调试数控程序→绕制绕组内径侧主绝缘层→ 绕线→绕制段间、层间、端部绝缘→绕线→加气道板→绕线→ 绕丝→绕制绕组外径绝缘→移至烘箱旋转固化→拆除绕线模→整形 为了保证绕组质量和可操作性，需要采取以下措施： 1)在组装绕线模时，放置一层聚酯薄膜，以利于脱模。 2)在绕线时，由于带树脂的玻璃丝浸润到匝间.因此，绕制裕度放宽至5%—7%.以便排满预定线匝。 3)绕线分接头尽量从最外层线匝中引出，易于焊接操作。 4)旋转固化时，选择合适的旋转速度，保证绕组树脂不被离心外滋和冻结成块。 (2)变压器的特点，各种类型干式变压器都其有阻燃自熄的功能，但相对来说，绕包干式变压器明显好一些。 SCR9 type is wrapped insulation dry-type transformers, but also following the SC-type SC8 model that emerged after the third-generation dry-pressing devices, substation equipment factory in Jiangxi, Shanghai ABB, Y unnan Transformer Factory production this special transformer. It has several important features. (1) The winding process, using the German Blockbuster charter companies around the fully automatic CNC equipment, use of logo-programming control to wound windings. 0.1kV high voltage winding and low pressure over the use of enamelled round copper wire windings or more layers made of flat copper wire type, 0. 1kV following the use of low-voltage foil winding structure. Resin around the surrounding system process is as follows: Winding mold assembly, commissioning →NC program wound winding diameter side of the main insulation layer → →winding winding section, the layer, the end of the winding insulation →→→Winding increase airway board → Winding wire wound around the outer diameter of the insulation →→→Move remove curing oven rotating winding plastic mold → In order to ensure the quality and operability winding, need to take the following measures: 1) in the assembly when winding mode, place a layer of polyester film, in order to facilitate stripping. 2) In the winding, due to the glass with resin infiltration into the inter-turn, therefore, wound margin relaxed to 5% -7% for pre-booked turns.
