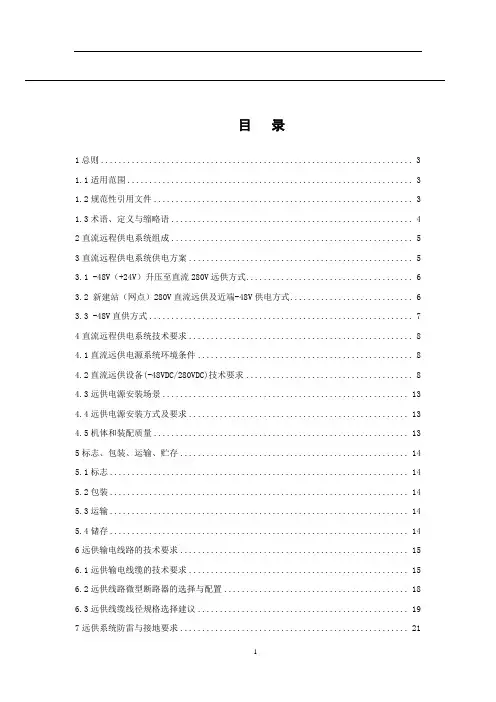

目录
1总则 (3)
1.1适用范围 (3)
1.2规范性引用文件 (3)
1.3术语、定义与缩略语 (4)
2直流远程供电系统组成 (5)
3直流远程供电系统供电方案 (5)
3.1 -48V（+24V）升压至直流280V远供方式 (6)
3.2 新建站（网点）280V直流远供及近端-48V供电方式 (6)
3.3 -48V直供方式 (7)
4直流远程供电系统技术要求 (8)
4.1直流远供电源系统环境条件 (8)
4.2直流远供设备(-48VDC/280VDC)技术要求 (8)
4.3远供电源安装场景 (13)
4.4远供电源安装方式及要求 (13)
4.5机体和装配质量 (13)
5标志、包装、运输、贮存 (14)
5.1标志 (14)
5.2包装 (14)
5.3运输 (14)
5.4储存 (14)
6远供输电线路的技术要求 (15)
6.1远供输电线缆的技术要求 (15)
6.2远供线路微型断路器的选择与配置 (18)
6.3远供线缆线径规格选择建议 (19)
7远供系统防雷与接地要求 (21)
7.1设备的防雷与接地 (21)
7.2线路的防雷与接地 (22)
8中心局（站）监控配置建议要求............................... 错误!未定义书签。9直流远程供电的应用场景和应用方案 (22)
9.1应用场景及适用设备 (23)
9.2应用方案 (24)
9.2.1移动网络RRU设备的直流远供应用方案 (24)
9.2.2接入网设备的直流远供应用方案 (28)
9.2.3住宅小区、楼宇的综合业务直流远供组网方案 (30)
10施工规范 (31)
10.1直流远供项目的工程管理 (31)
10.2通信电源市电引入要求 (31)
10.2.1远供电源设备安装要求 (31)
10.2.2远供电源系统的安全运行 (32)
10.3远供线路的施工技术要求 (33)
10.3.1室内电源线的敷设 (33)
10.3.2远供（室外）输电线缆的敷设 (34)
10.3.3远供输电线缆的接续 (34)
11验收要求 (40)
11.1 工程验收过程 (40)
11.2 工程验收要求和过程 (40)
1总则
1.1适用范围
本规范规定了通信用直流远程供电系统的组成，系统结构以及技术应用场景、电源设备安装方式和输电线缆施工技术要求、产品相关技术标准、施工规范等。
本规范还包括了对于通信用直流远程供电系统(以下简称系统)的组成、系列、技术要求、标志、包装、运输和储存。
本标准适用于标称电压为280V（可调范围：240V~380V，下同）的直流远程供电系统。
1.2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
1.3术语、定义与缩略语
下列术语、定义和缩略语适用于本规范：
中心基站：
适于作为区域供电中心的基站。
远供电源系统：
提供远程电力供给的设备，本标准中特指直流远供电源系统。
局端电源设备：
安装于中心基站机房内的直流远供电源系统。
监控模块：
监控模块是对电源系统运行情况进行监视和控制的独立工作单元, 具备对系统的运行参数进行采集、显示及设置的功能，可根据系统状态进行自动控制和保护；同时具备接口通信功能，与外部计算机构成本地或远程集中监控系统。本规范中特指直流远供电源系统的监控模块。
远端适配电源：
安装于远端通信设备侧的电源转换设备(280VDC/48VDC)。
远供输电线缆：
用于直流远供的供电专用线缆，一般是铜芯电缆或铝芯电缆。
复合光缆
能够同时传输电能和光信号的复合型线缆。
绝缘监测：
对直流输出与地的绝缘度进行检测，判断是否发生接地故障或绝缘度降低。
电气间隙：
在两个导电零部件之间或导电零部件与设备界面之间测得的最短空间距离。
爬电距离：
沿绝缘表面测得的两个导电零部件之间或导电部件与设备防护界面之间的最短路径。2直流远程供电系统组成
直流远程供电系统主要包括了提供通信设备正常运行的直流电源系统及馈电线路。
直流远程供电系统在构成上，可由-48V/+24V基础电源系统、输入输出配电单元、电源转换模块(-48VDC或+24V/280VDC)、监控模块、输出及输出防雷模块、远端适配电源(280VDC/48VDC)等部分组成。
依据不同的场景需求，可选择适合的直流远程供电系统为通信设备供电。上述几部分组件安装在箱体或机柜内，相互配合，在市电故障时使用蓄电池能量向通信设备提供保障电力。
3直流远程供电系统供电方案
远程供电方案适于为通信网络中各种低功耗设备、室外型设备和特殊应用场景设备提供电力，如网络末梢位置分散的小(微)型通信设备、特殊场景中的网元设备等，当通信网络设备的供电线路长度大于100m，线路上的压降超出设备正常工作允许的过、欠压范围，且就近供电存在问题、运行维护困难时，宜采用远程供电方案。
考虑到远供线路建设成本等因素，远供线路电缆的导线线径不宜超过等效25mm2铜芯导线电阻值的电缆规格，每条供电线路长度不宜超过5km。
为保证远供设备的安全、可靠运行，局端设备每端（套）远程供电设备的模块配置数量须采用N+1冗余方式，并配置相应的网管监控模块，远端设备须根据其应用场景环境等冗余供电容量。
为保证远供电源系统的安全、可靠运行，在长距离级联供电场景，每条远供线路中级联的远端站点数量不宜超过15个，单套远供局端电源设备所供电的远端站点数量不宜超过20个。在集中分布式供电场景，则宜根据其受电网元设备的总功耗情况，勘察、设计远供系统供电技术方案。
3.1 -48V（+24V）升压至直流280V远供方式
将中心基站内已有的直流-48V（+24V）基础通信电源经局端远供电源设备升压为直流280V(可调:240V~380V)传送至远端(可选：远端侧安装适配电源，降压至-48V)，为远端网元设备供电。以局端机房-48V基础通信电源为例。
图3-1
3.2 新建站（网点）280V直流远供及近端-48V供电方式
中心基站内新建局端组合电源系统，由-48V电源模块、-48V蓄电池组、-48V/280V变换模块、监控模块、配电及防雷单元组成，系统输入为220V/380V交流市电，输出为-48V和280V(可
调:240V~380V)两组直流电源。系统由-48V电源（-48V蓄电池组）为本基站内近端设备供电，同时由280V高压直流电源为远端网元设备供电。
图3-2
3.3 -48V直供方式
利用基站机房内的-48V基础电源设备，将稳定的-48V电源由馈电线缆引出基站机房，传送至近端的网元设备；当负荷较大或距离较远、从而导致电缆线径和整个设备回路压降过大时，不宜采用-48V供电的方式。-48V直供方式的供电线路距离应不大于100米，远端站点功率应不大于300W。
图3-3
4直流远程供电系统技术要求
-48V（+24V）电源设备的技术要求及电池配置要求须满足行业相关标准；
4.1直流远供电源系统环境条件
1.温度范围
工作温度范围：-10℃～55℃；
-40℃～-10℃可正常起机带载；55℃～70℃降额使用。
储运温度范围：-40℃～70℃。
2.相对湿度范围
工作相对湿度范围：≤90%（40±2℃）。
储运相对湿度范围：≤95%（40±2℃）。
3.海拔高度
79kPa～106kPa，海拔高度不超过3000m；海拔超过3000m允许降额使用。
4.冷却方式
局端设备：强迫风冷，风扇寿命应当≥50000小时；
远端设备室内型：强迫风冷，风扇寿命应当≥50000小时；
远端设备室外型：设备机壳自然散热方式；
4.2直流远供设备(-48VDC/280VDC)技术要求
4.2.1局端电源设备(-48VDC/280VDC)技术要求
4.2.1.1通用性能要求：
a.系统构成要求
①远供局端电源设备为插箱结构，插箱结构尺寸符合IEC297 19英寸标准。
②系统标准配置时设备重量不大于30kg。支持多种安装方式满足各种应用场景要求。
③系统内含输入配电单元、电源模块(-48VDC/280VDC)、监控模块、输出配电单元及输
出防雷模块等部分组成；设备采用nU标准规格的模块化设计，并具备灵活的系统扩容能力。
b.模块功能要求
模块即插即用，具备无损伤热插拔技术，且能实现模块自动均流输出，建议-48VDC/280VDC单电源模块规格600W、1000W、1500W为宜；+24VDC/280VDC单电源模块规格600W为宜。
c.监控模块功能要求
①系统通过独立监控单元，对电源系统工作状态进行监测和控制；
②监控单元可以通过RS232或RS485、TCP/IP通信端口与上位机通信，管理所有电源系
统，上报电源遥测参数和告警量，同时可通过上位机下发系统配置参数；
③监控单元提供4路干接点输出功能，上传告警，用户可自定义设置告警内容，包括：输出开路、电力线搭接、输入低压、低压保护、模块故障、漏电流告警、门禁、水侵、烟雾。
④对于独立运行的电源系统，监控面板必须带有液晶显示屏，可通过监控单元面板键盘
对系统参数进行设置；
⑤系统出现告警时，监控单元通过面板指示灯、蜂鸣器同步实现声、光、色告警。
d.缆线连接要求
输入配电宜满足50mm2线缆连接需求，输出配电满足宜35mm2线缆连接需求。
e.输出分路要求
输出直流分路应宜选用双极直流微型断路器，输出额定工作电压不低于400V。
f.设备寿命设计要求
整个电源系统设计满足10年使用寿命。局端模块年失效率少于1%。
g.设备可靠性要求
4.2.1.2输入特性要求
4.2.1.3输出特性要求
4.2.1.4保护及监控告警功能要求
注明:如果输出电源的任意单极与电力线搭接，即单极对地短路时，漏电流超标告警
4.2.1.5其他要求
4.2.2远端适配电源(280VDC/-48VDC)技术要求
4.2.2.1特性要求
a.远端适配电源(280VDC/-48VDC)输出：-48V。
b.远端适配电源具备灵活的扩容能力，以满足总输出负载的需要。
c.输入280V直流电压，输出稳压，输出电压可选直流-48V，输出精度满足通信行业相关
标准。
d.设备转换效率≥90%。
e.设备外形要求体积小、重量轻，且散热、抗干扰能力强，便于各种场景的安装；外壳
防护等级满足室外及恶劣条件下安装要求。
4.2.2.2参数要求
4.2.2.3保护功能
a.远端适配电源具有输入防反接或极性自动翻转功能；
b.远端适配电源具有自动欠压保护、过压保护、限流保护、短路保护功能；保护能力满
足通信行业相关标准。
4.2.2.4防雷要求
远端适配电源直流输入端口、输出端口应能承受20KA、8/20μs电流的雷击。
4.3远供电源安装场景
通信直流远程供电系统应适应以下三类安装场景：
1.室内固定封闭空间：如独立机房、共用机房、物业弱电井道等。
2.室内开放式空间：多位于地下室，楼梯间等公共区域。
3.室外场景：如铁塔、电杆、较大型建筑物顶、建筑物墙面、其他公共区域或公共场所等。
4.4远供电源安装方式及要求
直流远程供电系统设备应具备以下安装方式：
1.局端设备、远端设备嵌入式安装：设备宽度为标准尺寸，插箱结构，插箱结构尺寸符合IEC297的19英寸标准，可统一安装在标准机柜内。
2.局端设备、远端设备壁挂式安装：设备固定安装于墙体上。
3.局端设备落地式安装：设备直接采用落地式机柜放置。
4.远端室外型设备；铁塔、电杆、较大型建筑物顶、室外墙壁、户外机柜等场景安装。4.5机体和装配质量
高压远供直流设备机柜本身制造质量，主电路连接，二次线及电器元件安装等必须符合下列要求:
1.设备及导电零部件间的电气间隙、爬电距离须满足相关技术规范要求；
2.油漆电镀应牢固、平整、均匀、无剥落锈蚀及裂痕等现象；
3.机架面板等应平整匀称，文字和符号要求清楚、整齐、美观正确；
4.标牌、标志、标记应完整清晰。
5标志、包装、运输、贮存
5.1标志
1.产品标志
在产品的适当位置必须有标志，其内容应符合有关国标、行标规定：——产品铭牌的内容、外观、性能应符合YD 122-1997 标准的规定；
——安全标识应符合GB 4943-2001标准中1.7的要求。
2.包装标志
产品包装上应有标志并符合GB 191规定
5.2包装
产品包装应防潮、防振，并应符合GB/T 3873规定。
产品随带文件：
a）产品合格证；
b）产品说明书；
c）装箱清单；
d）其他技术资料。
5.3运输
产品在运输中，应有遮篷，不应有剧烈振动、撞击等。
5.4储存
产品储存应符合GB/T 3873的规定。
6远供输电线路的技术要求
6.1远供输电线缆的技术要求
远供输电线缆宜采用“远供专用铝芯电缆”和“复合光缆”两种技术规格。
图6-1 复合光缆结构示意图
图6-2远供专用铝芯电缆结构示意图
1.远供输电线缆导线截面积及单元芯数须满足远供线路远期工程的需求，电缆导线及外护套材质须满足相关通信行业、电力行业电缆技术标准。
2.远供输电线缆应根据敷设场景的不同，选用类型适合在架空、墙壁、管道、建筑物竖井、地埋、室内等场景敷设的直流低压电力电缆。
3.远供输电线缆导线线径规格选用1.0mm2～25mm2为宜，其线径规格不宜超过等效电阻为25mm2铜芯电缆的技术规格。
4.由于铝芯材质在等效电阻值及载流量情况下，铝芯电缆质量轻、价格低，且户外场景应用的防盗性大大优于铜芯电缆，一般情况下优先选用铝芯线缆作为远程供电的供电电缆（特别是在农村地区及野外场景），与传输线缆同路由敷设。
5.当使用铝芯电缆时，必须做好导线接续（铝/铝接续）及终端接续（铜/铝接续）的抗氧化工作，以防止接头处氧化造成的线路故障。
6.当远供输电线缆采用室外架空敷设时，与通信线路同钢绞线架挂，应采用非自承式结构。其他适宜的架设场景可选择自承式结构；远供专用铝缆外护套宜选用PVC材料、复合光缆宜选用铝塑复合带PE材料。
7.当远供输电线缆采用管道、通道、直埋等防水场景敷设时，须根据实际情况采用防水型铠装结构电缆，以满足防潮、防水技术要求，确保其直流电气特性指标。
8.当远供线路全程采用室内敷设时，须采用阻燃护套电缆，施工时宜外加套PVC管材，以防止鼠害、虫害或其他意外损伤。
9.对于部分新建分布式远端站点、同时也是传输末梢的站点，如果必须占用传输管道才能解决供电，可考虑采用4mm2以下复合光缆进行敷设。原则上不能超过4mm2平方。
10.一般情况下长距离场景应用宜采用传统的架空敷设方式，和传输光缆各自单独架设或同钢绞线架空敷设。
11..远供输电线缆电压耐压等级要求为1KV，拉远线路电缆输送直流电力，须使用双芯电缆；且要求外护套颜色为黑色，须在外护套上（与截面垂直部位）加印两条醒目的红色线条；电缆护套内导线双芯绝缘护套的颜色分别为红色和黑色。
远供电缆规格建议表：
6.2远供线路微型断路器的选择与配置
1.远程供电直流回路中的各级供电设备间应加装断路器，进行有效隔离和保护。
2.远程供电直流回路中的各级供电设备间所加装的直流断路器,其脱扣特性应注意上下级之间的搭配，以达到分级保护的效果。
3.远程供电直流回路中的各级供电设备间所加装的直流微型断路器，应采用双级直流微型断路器（或双级交流微型断路器），当切断回路供电时，应同时切断正极和负极回路；同时所配置的断路器应满足电压防护等级的要求。
远供系统局端设备-48V输入熔丝/断路器的选择表：
远供系统局端输出及远端设备输入断路器选择表
6.3远供线缆线径规格选择建议
远程供电的三个技术要点：远端负载功耗、输电线缆长度、输电导线的线质与线径。远程供电技术方案是否可行，取决于远端受电设备输入电压值是否在其过、欠压保护范围内。
直流远供输电线缆导线规格计算公式：见附件一。
380V电压等级下铜质线缆线径选择表（远端电压不低于250V）
380V电压等级下铝质线缆线径选择表（远端电压不低于250V）
