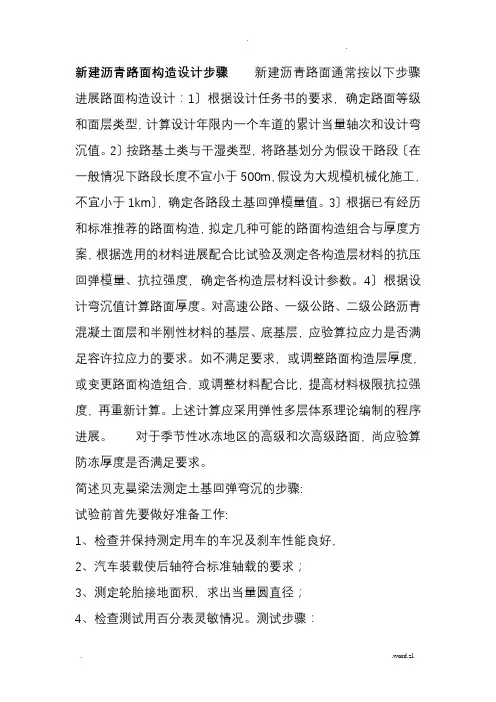

第四章路面结构设计
1.1设计资料
（1）自然地理条件
新建济南绕城高速，道路路基宽度为24.5米，全长5km，结合近几年济南经济增长及人口增长的情况，根据近期的交通量预测该路段的年平均交通量为5000辆/日，交通量平均年增长率γ=4%。路面结构设计为沥青混凝土路面结构，
设计年限为15年。
（2）土基回弹模量
济南绕城高速北环所在地区为属于温带季风气候，季风明显，四季分明，春季干旱少雨，夏季温热多雨，秋季凉爽干燥，冬季寒冷少雪。据区域资料，年平均气温13.8℃，无霜期178天，最高月均温27.2℃（7月），最低月均温-3.2℃
ω=1.3；因此该路基（1月），年平均降水量685毫米。道路沿线土质路基稠度c
Ⅱ区，根据【JTG 处于干燥状态，根据公路自然区划可知济南绕城高速处于5
D50-2006】《公路沥青路面设计规范》中表5.1.4-1可确定工程所在地土基回弹模量设计值为46MPa。
（3）交通资料
1.2交通分析
（1）轴载换算
路面设计以双轮组-单轴载为100KN 为标准轴载，以BZZ-100表示。标准轴载的计算参数按表1-2确定。
○
1当以设计弯沉为指标时及验算沥青层层底拉应力时，凡大于25kN 的各级轴载Pi 的作用次数Ni 按下式换算成标准轴载P 的当量作用次数N 的计算公式为：
35
.4121∑=?
??
??=k
i i i P P N C C N
式中：N ——标准轴载当量轴次数（次/d ）；
Ni ——被换算的车型各级轴载作用次数（次/d ）； P ——标准轴载（kN ）；
Pi ——被换算车型的各级轴载（kN ）；
C1——被换算车型的各级轴载系数，当其间距大于3m 时，按单独的一个
轴计算，轴数系数即为轴数m ，当其间距小于3m 时，按双轴或多轴计算，轴数系数为C1=1+1.2（m-1）；
C2——被换算车型的各级轴载轮组系数，单轮组为6.4，双轮组为1.0，
四轮组为0.38。
沥青路面营运第一年双向日平均当量轴次为：
35
.41
21∑=?
??
??=k
i i i P P N C C N = 4709.00（次/d ）
○
2当以半刚性层底拉应力为设计指标时，标准轴载当量轴次数N '： 8
121
k
i i i P N C C N P =??
'''= ?
??∑ 式中： 1C '
——轴数系数
2C '
——轮组系数，单轮组为18.5，双轮组为1.0，四轮组为0.09。 注：轴载小于50KN 的特轻轴重对结构的影响可以忽略不计，所以不纳入当
量换算。
沥青路面营运第一年双向日平均当量轴次：
8
121
k
i i i P N C C N P =??
'''= ?
??∑= 4978.00（次/d ） ○
3该新建道路为高速公路，采用沥青路面，设计年限为15年，交通增长率为
4%，即γ=0.04。又该路设计为双向四车道，由【JTG D50-2006】公路沥青路面设计规范查表3.1.6得车道系数可取0.4-0.5，本设计取η=0.5。 以设计弯沉值为指标时，设计年限内一个车道上的累计当量轴次e N 为：
175365[(1)1]365[(10.04)1]0.50.04
47091.720812110t e e e N N N N γη
γ
+-=
??+-?=
=? （次）
以半刚性基层层底拉应力为设计指标时，设计年限内一个车道上的累计当量轴次e N '
为：
175365[(1)1]365[(10.04)1]0.50.04
1.8191149781029t e
e e N N N N γηγ
'+-'=
?+-?'=
'=?? （次）
○
4根据上述计算所得，由【JTG D50-2006】《公路沥青路面设计规范》查表3.1.8判断交通等级
一个车道上大客车及中型以上的各种货车日平均交通量 Nh= 2500 ,属于重交通等级
当以设计弯沉值和沥青层层底拉应力为指标时 : 路面营运第一年双向日平均当量轴次 : 4709.00
设计年限内一个车道上的累计当量轴次 : 7
1.720812110?（次） 属于重交通等级
当以半刚性材料结构层层底拉应力为设计指标时 : 路面营运第一年双向日平均当量轴次 : 4978.00
设计年限内一个车道上的累计当量轴次 : 7
1.819112910?（次）
属于重交通等级
综上，路面设计交通等级为重交通等级
1.3 初拟路面结构
（1）路面结构方案
根据济南绕城高速的功能性质及【JTG D50-2006】《公路沥青路面设计规范》，并结合工程经验与典型案例，初步拟定路面结构组合与各层结构厚度如下：
方案一：采用半刚性基层（路面结构类型系数 1.0）
----------------------------------------
细粒式沥青混凝土 40 mm
---------------------------------------- 中粒式沥青混凝土 60 mm
---------------------------------------- 粗粒式沥青混凝土 80 mm
---------------------------------------- 水泥稳定碎石 待设计 ---------------------------------------- 级配碎石 200 mm
方案二：采用柔性基层（路面结构类型系数 1.6）
----------------------------------------
细粒式沥青混凝土 40 mm
---------------------------------------- 中粒式沥青混凝土 60 mm
---------------------------------------- 粗粒式沥青混凝土 80 mm
---------------------------------------- 密集配沥青碎石 待设计 ---------------------------------------- 水泥稳定碎石 300 mm （2）路面设计弯沉值
d
l 和抗拉结构强度系数K
该公路等级为高速公路，两种方案均采用沥青混凝土面层，半刚性基层，公路等级系数c A 取1.0；基层为水泥稳定碎石，因此路面结构类型系数B A 为1.0；面层为沥青混凝土面层,面层类型系数s A 取1.0。 路面设计弯沉值d l ： 0.2e 600d
c s B l N A A A -=
70.2600(1.720812110)11121.4(0.01)
d d l l mm -=?????=
抗拉结构强度系数S K ：
c S
A N K /09.022
.0e = （沥青混凝土面层） c S
A N K /35.011.0e = （无机结合料稳定集料） c S
A N K /45.011.0e = （无机结合料稳定细粒土） 容许拉应力s
K sp
R σσ=
，sp σ-----路面结构材料的极限抗拉强度（MPa ）。
（3）路面材料相关参数的确定 ○
1试验材料的确定： 半刚性基层所用集料取自沿线料场，结合料沥青选用A 级90号，面层采用
SBS 改性沥青，相关技术指标均符合《公路沥青路面施工技术规范》bn （JTG_F40-2004）相关的规定。 ○
2路面材料劈裂强度： 根据设计配合比，选取工程用各种原材料，测定规定稳定和龄期的材料劈裂强度。按照《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）与《公路工程无机结合料稳定材料试验规程》（JTG E51-2009）中的方法进行测定，参数见表1-3。
表1-3
○
3路面材料抗压回弹模量的确定： 根据设计配合比，选取工程用各种原材料制件，测定设计参数。按照《公路
工程无机结合料稳定材料试验规程》中规定的项目顶面法测定半刚性材料的抗压回弹模量。
按照《公路工程沥青及沥青混合料试验规程》中规定的方法测定沥青混合料的抗压回弹模量；测定20℃、15℃的抗压回弹模量，各种材料的试验结果与设计参数分别见表1-4、表1-5。
半刚性材料抗压回弹模量表1-4
沥青材料抗压回弹模量表1-5
○4由前面计算所得相关参数，计算路面各结构层容许拉应力σR，见表1-6。
路面结构层容许拉应力计算表表1-6
1.4 路面结构层厚度确定
根据设计资料,利用 HPDS-2011公路路面设计程序系统进行路面结构层厚度的设计，以下分别进行方案一、方案二设计层的厚度设计。
方案一：
公路等级 : 高速公路
新建路面的层数 : 5
标准轴载 : BZZ-100
路面设计弯沉值 : 21.4 (0.01mm)
路面设计层层位 : 4
设计层最小厚度 : 150 (mm)
○1按设计弯沉值计算设计层厚度 :
LD= 21.4 (0.01mm)
H( 4 )= 200 mm LS= 23.3 (0.01mm)
H( 4 )= 250 mm LS= 20.1 (0.01mm)
H( 4 )= 229 mm(仅考虑弯沉)
○2按容许拉应力计算设计层厚度 :
H( 4 )= 229 mm(第 1 层底面拉应力计算满足要求) H( 4 )= 229 mm(第 2 层底面拉应力计算满足要求) H( 4 )= 229 mm(第 3 层底面拉应力计算满足要求) H( 4 )= 229 mm(第 4 层底面拉应力计算满足要求)
路面设计层厚度 :
H( 4 )= 229 mm(仅考虑弯沉)
H( 4 )= 229 mm(同时考虑弯沉和拉应力) ○3通过对设计层厚度取整以及进一步的修改,
调整后得到路面结构厚度设计结果如下图:
----------------------------------------
细粒式沥青混凝土 AC-10 40 mm
----------------------------------------
中粒式沥青混凝土 AC-16 60 mm
----------------------------------------
粗粒式沥青混凝土 AC-25 80 mm
----------------------------------------
水泥稳定碎石 300 mm
----------------------------------------
级配碎石 200 mm
----------------------------------------
新建路基
○4验算路面防冻厚度 :
路面最小防冻厚度为 500 mm
结构层总厚度406080300200
H=++++
=>
H mm mm
680500
验算结果表明 ,路面总厚度满足防冻要求 .
方案二：
公路等级 : 高速公路
新建路面的层数 : 5
标准轴载 : BZZ-100
路面设计弯沉值 : 21.4 (0.01mm)
路面设计层层位 : 4
设计层最小厚度 : 150 (mm)
○1按设计弯沉值计算设计层厚度 :
LD= 21.4 (0.01mm)
H( 4 )= 150 mm LS= 15.8 (0.01mm)
由于设计层厚度 H( 4 )=Hmin时 LS<=LD,故弯沉计算已满足要求 .
H( 4 )= 150 mm(仅考虑弯沉)
○2按容许拉应力计算设计层厚度 :
H( 4 )= 150 mm(第 1 层底面拉应力计算满足要求)
H( 4 )= 150 mm(第 2 层底面拉应力计算满足要求)
H( 4 )= 150 mm(第 3 层底面拉应力计算满足要求)
H( 4 )= 150 mm(第 4 层底面拉应力计算满足要求)
H( 4 )= 150 mm(第 5 层底面拉应力计算满足要求)
路面设计层厚度 :
H( 4 )= 150 mm(仅考虑弯沉)
H( 4 )= 150 mm(同时考虑弯沉和拉应力)
○3通过对设计层厚度取整以及设计人员对路面厚度进一步的修改,并根据沥青混合料压实最小厚度与适宜厚度表选择沥青混合料类别，调整后得到路面结构厚
度设计结果如下图:
----------------------------------------
细粒式沥青混凝土 AC-10 40 mm
----------------------------------------
中粒式沥青混凝土 AC-16 60 mm
----------------------------------------
粗粒式沥青混凝土 AC-25 80 mm
----------------------------------------
密级配沥青碎石 ATB-30 150 mm
----------------------------------------
水泥稳定碎石 300 mm
----------------------------------------
新建路基
○4验算路面防冻厚度 :
路面最小防冻厚度为 500 mm
结构层总厚度406080150300
H=++++
H mm mm
=>
630500
验算结果表明 ,路面总厚度满足防冻要求。
1.5 交工验收弯沉值和层底拉应力计算
方案一：
公路等级 : 高速公路
新建路面的层数 : 5
标准轴载 : BZZ-100
计算新建路面各结构层及路基顶面交工验收弯沉值 : 第 1 层路面顶面交工验收弯沉值 LS= 17.5 (0.01mm)
第 2 层路面顶面交工验收弯沉值 LS= 19.3 (0.01mm)
第 3 层路面顶面交工验收弯沉值 LS= 21.6 (0.01mm)
第 4 层路面顶面交工验收弯沉值 LS= 24.6 (0.01mm)
第 5 层路面顶面交工验收弯沉值 LS= 139.6 (0.01mm)
路基顶面交工验收弯沉值
LS= 202.5 (0.01mm)( 根据《公路沥青路面设计规范》公式计算)
LS= 256.6 (0.01mm)( 根据《公路路面基层施工技术规范》公式计算)
计算新建路面各结构层底面最大拉应力 :(未考虑综合影响系数) 第 1 层底面最大拉应力σ( 1 )= -0.197 (MPa)<0.34(MPa)
第 2 层底面最大拉应力σ( 2 )= -0.014 (MPa)<0.28(MPa)
第 3 层底面最大拉应力σ( 3 )= -0.07 (MPa)<0.23(MPa)
第 4 层底面最大拉应力σ( 4 )= 0.209 (MPa)<0.27(MPa)
故沥青结构层层底容许拉应力大于层底最大拉应力，设计满足要求。
方案二：
公路等级 : 高速公路
新建路面的层数 : 5
标准轴载 : BZZ-100
计算新建路面各结构层及路基顶面交工验收弯沉值 :
第 1 层路面顶面交工验收弯沉值 LS= 15.8 (0.01mm)
第 2 层路面顶面交工验收弯沉值 LS= 17.5 (0.01mm)
第 3 层路面顶面交工验收弯沉值 LS= 19.7 (0.01mm)
第 4 层路面顶面交工验收弯沉值 LS= 22.6 (0.01mm)
第 5 层路面顶面交工验收弯沉值 LS= 32.2 (0.01mm)
路基顶面交工验收弯沉值
LS= 202.5 (0.01mm)( 根据《公路沥青路面设计规范》公式计算)
LS= 256.6 (0.01mm)( 根据《公路路面基层施工技术规范》公式计算)
计算新建路面各结构层底面最大拉应力 :(未考虑综合影响系数) 第 1 层底面最大拉应力σ( 1 )= -0.184 (MPa)<0.34(MPa)
第 2 层底面最大拉应力σ( 2 )= 0.008 (MPa)<0.28(MPa)
第 3 层底面最大拉应力σ( 3 )= -0.038 (MPa)<0.23(MPa)
第 4 层底面最大拉应力σ( 4 )= -0.024 (MPa)<0.17(MPa)
第 5 层底面最大拉应力σ( 5 )= 0.18 (MPa)<0.27(MPa)
故沥青结构层层底容许拉应力大于层底最大拉应力，设计满足要求。
1.6方案比选
方案一：面层共设三层，分别为细粒式沥青混凝土40mm、中粒式沥青混凝土60mm、粗粒式沥青混凝土80mm。面层总厚度180mm，采用半刚性基层，结构层层数共5层，结构总厚度为680mm。
方案二：面层共设三层，分别为细粒式沥青混凝土40mm、中粒式沥青混凝土60mm，粗粒式沥青混凝土80mm。面层总厚度180mm，采用柔性基层，结构层层数共5层，结构总厚度为630mm。
按照【JTG D50-2006】《公路沥青路面设计规范》，我国沥青路面以弯沉值和弯拉应力为设计指标，路面结构弯沉值越大，路面的寿命所受影响越大。方案二路面弯沉值小于方案一，且方案二除上面层外其他层的弯沉值均小于方案一。表明方案二的整体材料受力均匀，方案二为柔性基层相较方案一的半刚性基层反射裂缝较少。其次从材料经济角度分析，方案二材料更易获得，从施工角度分析，方案二材料更少，施工宜选方案二。
综上所述，在两个方案都能够满足现有交通情况及当地条件下，选择方案二在性能指标、经济性上更优，故选择方案二作为实施方案。
