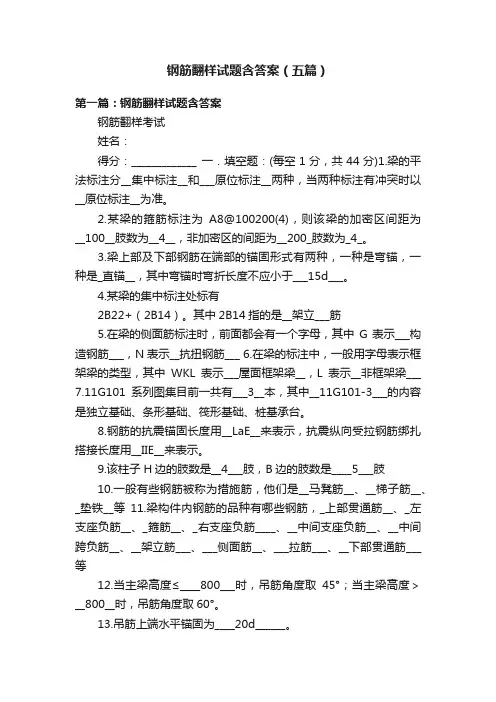

钢筋翻样考试
姓名：得分：_____________一．填空题：(每空1分，共44分)
1.梁的平法标注分__集中标注__和___原位标注__两种，当两种标注有冲突时以__原
位标注__为准。
2.某梁的箍筋标注为A8@100\200(4)，则该梁的加密区间距为__100__肢数为__4__，
非加密区的间距为__200_肢数为_4_。
3.梁上部及下部钢筋在端部的锚固形式有两种，一种是弯锚，一种是_直锚__，其中
弯锚时弯折长度不应小于___15d___。
4.某梁的集中标注处标有2B22+（2B14）。其中2B14指的是__架立___筋
5.在梁的侧面筋标注时，前面都会有一个字母，其中G表示___构造钢筋___，N表示
__抗扭钢筋___
6.在梁的标注中，一般用字母表示框架梁的类型，其中WKL表示___屋面框架梁__，
L表示__非框架梁___
7.11G101系列图集目前一共有___3__本，其中__11G101-3___的内容是独立基础、条
形基础、筏形基础、桩基承台。
8.钢筋的抗震锚固长度用__LaE__来表示，抗震纵向受拉钢筋绑扎搭接长度用__IIE__
来表示。
9.该柱子H边的肢数是__4___肢，B边的肢数是____5___肢
10.一般有些钢筋被称为措施筋，他们是__马凳筋__、__梯子筋__、_垫铁__等
11.梁构件内钢筋的品种有哪些钢筋，_上部贯通筋__、_左支座负筋__、_箍筋__、_右
支座负筋____、__中间支座负筋__、__中间跨负筋__、__架立筋___、___侧面筋__、___拉筋___、__下部贯通筋___等
12.当主梁高度≤____800___时，吊筋角度取45°；当主梁高度＞__800__时，吊筋角
度取60°。
13.吊筋上端水平锚固为____20d______。
14.与基础相关联的构件有哪些？___基础梁____、____筏板基础__、___桩承台____、
___
集水坑___、____承台梁___。
15.影响钢筋锚固长度的因素有___混凝土等级___、__抗震等级___、__钢筋种类__。二．单选题：(每题3分)
1.框架梁上部第二排支座负筋的伸出长度应为：（C ）
A.1/2 Ln
B. 1/3 Ln
C. 1/4 Ln
D. 1/5 Ln
2.以下哪种柱类型为端柱：（D ）
A. B. C. D.
3.以下哪种构件为竖向构件（ C ）
A.梁
B. 板
C. 墙
D.筏板基础
4.L7(8B)表示（ B ）
A.7号非框架梁，8跨，其中两跨为悬挑梁
B. 7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内
C. 7号连梁，8跨，其中两跨为悬挑梁
D. 7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内
5. 受拉钢筋的锚固长度与以下哪个值有关？（ D ）
A. 抗震等级
B. 混凝土标号
C. 钢筋的种类
D.都有关
6. 框架梁平法施工图中原位标注内容有（ B ）
A．梁编号 B. 梁支座上部钢筋 C. 梁跨数 D. 以上都有
7. 在11G中，梁混凝土保护层是指：（ D ）
A．纵筋中心至截面边缘的距离。 B. 箍筋外缘至截面边缘的距离。
C. 箍筋中心至截面边缘的距离。
D. 纵筋外缘至截面边缘的距离
8. 以下哪一类人基本不会涉及到翻样业务：（ B ）
A. 施工企业的预算员
B. 项目部的预算员
C. 钢筋劳务老板
D. 以上均没有可能
9. 框架梁顶部第一排负筋的截断点应在距柱边不小于ln/3处其中ln是指（ C ）
A. 该跨梁两端轴线之间的距离
B. 该跨梁两端柱子中心之间距离
C. 该跨梁净距
D. 梁高
10.梁侧面构造钢筋锚入支座的长度为（ C ）
A．15d B. 12d C. 150 D. Lae
三．判断题（每题2分）
1. 主梁通常以次梁为支座（X ）
2. 抗震KZ中纵筋采用搭接连接时搭接长度范围内箍筋也应加密（√）
3. 当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。（√）
4.手工翻样人员最大的痛苦是无法实现优化断料（√）
5.当左右跨长不等时，支座钢筋伸入支座的长度取左右跨的较大值（√）
6.钢筋采用绑扎搭接时，当钢筋的直径不同时搭接长度取较大的直径的长度搭接
（√）
7.钢筋进行非绑扎搭接时，钢筋错开的距离要达到30*d （X ）
8.抗震等级为一级梁的箍筋加密区的长度为≥1.5梁高并且≥500. （X ）
简答题：（10分）
1、梁的截面350X600，保护层25，上铁与下铁各为5C25的通长筋（支座钢筋忽略不
计），箍筋直径为A10，计算外箍与内箍的尺寸。（按外皮计算）（3分）
外箍尺寸等于截面尺寸减去两个保护层，应为300X550。
2、排列钢筋翻样的一般先后顺序（墙基础插筋、梁、墙、柱基础插筋、柱、板、基础
梁、集水坑、筏板）（3分）
3、马镫钢筋的高度计算：（4分）
马凳筋高度=板厚-保护层*2-底部主筋的直径-上部钢筋的直径感谢您的支持与配合，我们会努力把内容做得更好！
平法钢筋翻样，技术要点 一、梁： 1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。 2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。 3. 梁端加密区（Ⅱ级）长度=1.5hb 。 hb——梁高 4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。 5. 定额计算时只分φ10以内和φ10以外两类计费。 6. 根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）. 二、板： 板筋主要有： 1）受力筋（单向、双向、单层、双层）； 2）支座负筋； 3）分布筋； 4）附加钢筋（角部的附加放射筋，洞口附加钢筋） 5）支撑钢筋（双层钢筋时支撑上下层） 1．受力筋： 底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）； 面筋长度L=净长+2 la（两端均为端支座） b——支座宽，d——钢筋直径。 根数=（净长-扣减值）/布筋间距+1 2.支座负筋及分布筋： 负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 负筋根数=布筋范围/布筋间距+1； 分布筋长度：有3种计算方法： 1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）； 2）按轴线长度计算； 3）按负筋布置范围长度计算。 以上三种方法都可以，但首选第一种方法。 3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）： 附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 （注：角部放射筋长度有时长度是从角部向两边逐步递减的）
钢筋翻样方法及实例 钢筋下料长度计算 钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下： 直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度 弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值 上述钢筋需要搭接的话，还应增加钢筋搭接长度。 1．弯曲调整值 钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。 图9-46 钢筋弯曲时的量度方法 钢筋弯曲调整值表9-23 钢筋弯曲角度 30° 45° 60° 90° 135° 钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d 为钢筋直径。 2．弯钩增加长度
钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。 图9-47 钢筋弯钩计算简图 （a ）半圆弯钩；（b ）直弯钩；（c ）斜弯钩 光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d 、平直部分为3d ）计算：对半圆弯钩为6.25d ，对直弯钩为3.5d ，对斜弯钩为4.9d 。在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。 半圆弯钩增加长度参考表（用机械弯）表9-24 钢筋直径（mm ）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm ） 40 6d 5.5d 5d 4.5d 3．弯起钢筋斜长 弯起钢筋斜长计算简图，见图9-48。弯起钢筋斜长系数见表9-25。图9-48 弯起钢筋斜长计算简图 （a ）弯起角度30°；（b ）弯起角度45°；（c ）弯起角度60° 弯起钢筋斜长系数表9-25 弯起角度α＝30° α＝45° α＝60° 斜边长度s 2h0 1.41h0 1.15h0
平法识图与钢筋翻样 实训任务书 班级学号： 学生姓名： 选题组号： 指导老师： 完成日期：批改成绩：
平法识图与钢筋翻样课程实训任务书 一、实训目的 1、了解钢筋混凝土框架结构、框架剪力墙结构的受力特点，明确各类构件（梁、板、柱、基础、剪力墙等）的配筋种类及作用； 2、明确各类构件的一般构造要求及抗震构造要求； 3、熟悉《混凝土结构施工图平面整体表示法制图规则和构造详图》11G101-1、11G101-2、11G101-3系列图集与《混凝土结构施工钢筋排布规则与构造详图》12G901-1、12G901-2、12G901-3系列图集的内容，从而学会自己查阅和使用标准图集； 4、掌握结构施工图的识读知识、方法、及识读要点，能结合图集读懂一套完整的结构施工图纸。 二、实训资料 给定一套框架剪力墙结构施工图，其中梁、板、柱、基础、剪力墙等构件均为平面整体表示方法。具体详见附图---建筑学院建筑工程技术实训中心—实体建筑模型结构施工图。 三、实训内容 1、结合图集读懂一套完整的框架结构平法施工图，掌握结构施工图的识读知识、方法及识读要点； 2、计算部分指定构件（梁、板、柱等）的钢筋下料长度，并将计算结果汇总在附表----钢筋配料单中。 3、要求完成下列构件的钢筋计算： 1）计算二层梁平面图（结施G05）中梁构件中各类钢筋长度，具体的任务分配见下表;
2) 计算柱平面布置图（结施G02）中柱构件中各类钢筋长度，具体的任务分配见下表； 3）计算二层结构平面图（结施G04）中板构件中各类钢筋的长度，具体的任务分配见下表； 各组任务分配表 选题组号图号具体任务 1 结施G05 梁构件：KL1、L1中各类钢筋翻样结施G0 2 柱构件：KZ1中各类钢筋翻样 结施G04 板构件：B1中各类钢筋翻样 2 结施G05 梁构件：KL2、KL9中各类钢筋翻样结施G02 柱构件：KZ2中各类钢筋翻样 结施G04 板构件：B2中各类钢筋翻样 3 结施G05 梁构件：KL3、KL10a中各类钢筋翻样结施G02 柱构件：KZ3中各类钢筋翻样 结施G04 板构件：B3中各类钢筋翻样 4 结施G0 5 梁构件：KL4、KL4a中各类钢筋翻样结施G02 柱构件：KZ4中各类钢筋翻样 结施G04 板构件：B4中各类钢筋翻样 5 结施G05 梁构件：KL5、KL11中各类钢筋翻样结施G02 柱构件：KZ5中各类钢筋翻样 结施G04 板构件：B5中各类钢筋翻样 6 结施G05 梁构件：KL6、KL13中各类钢筋翻样结施G02 柱构件：KZ6中各类钢筋翻样 结施G04 板构件：B6中各类钢筋翻样 7 结施G05 梁构件：KL7、L6中各类钢筋翻样结施G02 柱构件：KZ7中各类钢筋翻样 结施G04 板构件：B7中各类钢筋翻样 8 结施G05 梁构件：KL8、L2中各类钢筋翻样结施G02 柱构件：KZ8中各类钢筋翻样
建筑工程钢筋翻样详解 课程内容 一、钢筋翻样的基本知识 1、了解框架结构的抗震要求 2、锚固长度的取值 3、纵向受拉钢筋的接长 4、弯曲钢筋量度差值 二、翻样的原则和步骤 1、钢筋翻样过程中经常遇到的问题 2、钢筋翻样原则 3、翻样计算的步骤
三、钢筋制作下料长度计算 1、计算原理 2、箍筋简化计算方法 3、拉钩筋简化计算方法 4、圆钢末端加180度弯钩简化计算方法 5、直钩简化计算方法 6、圆钢末端加5d直钩简化计算方法 7、45度吊筋简化计算方法 8、60度吊筋简化计算方法 9、钢筋料表制作例题
四、钢筋翻样与钢筋预算的差别 1、现场翻样计算和预算的联系与区别 2、钢筋翻样的特点 3、预算和翻样的长度差异 4、预算和翻样的根数差异 5、预算和翻样接头数量的差异
6、预算和翻样按流水段分量的差异 7、钢筋翻样的几个原则 五、施工中降低钢筋损耗率技巧 1、钢筋选择进料法 2、钢筋长短料组合搭配下料法 3、相乘计算钢筋下料法 4、相加计算钢筋下料法 5、混合计算钢筋下料法 6、上下层钢筋结合下料法
7、箍筋形式换用、不受力钢筋少用或不用的钢筋下料法 8、一步到位钢筋下料法 9、短尺定做钢筋下料法 10、改接头钢筋下料法 11、废短钢筋头降格使用下料法 12、无短头起头钢筋下料法 六、钢筋锚固与钢筋连接的区别 构件端部钢筋进入另一构件是钢筋锚固，构件中间部位钢筋与钢筋的搭接等就是钢筋连接
七、梁、柱、板、墙、楼梯、基础、二次结构等钢筋翻样详细讲解 本部分内容正在紧张录制、剪辑中... 培训效果 课程优势 更权威：33年工程造价经验的高级经济师亲自授课
钢筋翻样与算量案例分析 案例一 某现浇混凝土梁板式楼盖，梁宽300mm，板混凝土等级为C25，板平法施工平面注写方式如图1.4-16所示：环境类别为一类，锚固长度取34d，板内钢筋全部采用HPB300级钢筋，板中未标注的分布筋为8@250，板的最小保护层厚度取15mm，梁的最小保护层厚度取20mm。 要求:计算楼板钢筋量并确定其直接工程费。（提示：不考虑马凳筋的设置,非贯通筋①和②钢筋锚入梁中的规则按图1.4-17所示板端部支座为梁的锚固构造，按充分利用钢筋抗拉强度计算；楼板中的第一根钢筋距离梁边缘取1/2的板钢筋间距；楼板下部HPB300级钢筋需要在钢筋端部做180°弯钩，一个弯钩的长度是6.25d。钢筋列表和钢筋汇总表中总重量单位是kg四舍五入取整数，总重量单位是t保留小数点后面3位数字。预算书直接工程费保留小数点后2位数字。） 图1.4-16 楼板钢筋集中标注
图1.4-17板端部支座为梁的锚固构造 【分析】LB1的集中标注内容：板厚150mm，底部贯通钢筋X向和Y向钢筋均为10，间距110mm。下部钢筋伸入支座长度取值为max(0.5b b ，5d)=150 mm；板支座原位标注内容：①和②为板支座上部负弯矩钢筋，①钢筋：10，间距100mm，自梁中线向板内延伸长度为1800mm ；②钢筋：12，间距120mm，自梁中线向板内延伸长度为1800mm。①和②钢筋锚入支座的规则按图1.4-17所示；已知条件中说明，板中未标注的分布筋为8@250，因此，与板上部负弯矩钢筋垂直的分布钢筋8，间距250mm。分布筋与非贯通钢筋搭接长度是150 mm。 【解】 1.计算锚固长度 钢筋直径d=10锚固长度lab=34d=340mm>梁宽=300mm 钢筋直径d=12锚固长度lab=34d=408mm >梁宽=300mm 因此板上部①号和②号钢筋不能直锚到梁中，需要弯折15d锚入梁中。按图示要求伸入到梁内的水平段钢筋长度≧0.6lab即可。①号钢筋0.6lab=0.6×340=204 mm ，②号钢筋0.6lab=0.6×408=245mm。为方便计算：取伸入到梁内的水平段钢筋的长度=梁宽度-梁的保护层厚度 板上部①号钢筋锚入支座的长度取300-20+15d=430mm， 板上部②号钢筋锚入支座的长度取300-20+15d=460mm 板下部钢筋伸入支座长度取值为max(0.5b b ，5d)= max(0.5b b ，5d)=150 2.钢筋长度和根数计算 （1）钢筋编号 假设板上分布筋：X向编号为③，Y向编号为④； 板下部钢筋：X向钢筋编号为⑤，Y向钢筋编号为⑥。（2）钢筋长度和根数计算见表1.4-7 所示。
《新平法识图与钢筋计算》第一版勘误表 练习题答案
第二章 第五节 一、单选题 1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ） A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250 2、架立钢筋同支座负筋的搭接长度为：（ C ） A、15d B、12d C、150 D、250 3、一级抗震框架梁箍筋加密区判断条件是（ B ） A、1.5Hb（梁高）、500mm取大值 B、2Hb（梁高）、500mm取大值 C、1200mm D、1500mm 4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（B ） A、1/5Ln+锚固 B、1/4Ln+锚固 C、1/3Ln+锚固 D、其他值 5、当图纸标有：JZL1（2A）表示？（ A ） A、1号井字梁，两跨一端带悬挑 B、1号井字梁，两跨两端带悬挑 C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑 6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ） A、15d B、12d C、梁高-保护层 D、梁高-保护层х2 7、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ） A、当梁高≤350时为6mm，梁高＞350mm时为8mm B、当梁高≤450时为6mm，梁高＞450mm时为8mm
以框架结构为例： 1. 土方：场地平整、挖土（人工、挖掘机）、土方运输（原地、运输）、土方回填（挖土、运输、回填）。桩基础，以振动灌注桩为例：打桩(注意空打部分）、桩尖埋设、钢筋笼、凿桩头。 2. 垫层：垫层、防水。基础、结构：梁、板、柱（是否有弧形、起坡等）。这部分主体结构应该没有问题。 3. 砌筑工程：什么砖，砂浆类型，一砖还是半砖还是一砖以上。有的地方在地下室符合某种条件还加照明费，注意有的基础下面有砖胎膜。 4. 混凝土工程：一般按照体积计算，楼梯、阳台按投影面积（直形、弧形）。有的地区室板算到梁边，有的地区是梁并入板计算。柱子算层高。应该要注意的是过梁、构造柱（马牙槎），窗台板，装饰线条、阳台露台反梁、压顶等小型构件、楼梯算的边界要注意，基本上都是按照平方计算的。模板：垫层、基础、基础梁、梁、板、柱、过梁、构造柱、小型构件、楼梯、阳台、栏板等。 5. 钢筋：桩钢筋笼（一般对照图集，不要忘记固定筋，螺旋箍筋的计算），各个构件钢筋，吊筋（主、次梁交接部位），洞口补强钢筋，剪力墙有端柱、翼柱等时的拉结筋，墙体拉结筋（一般600*600），马凳筋，柱子拉结筋，板分布筋、板面负筋、局部加强筋，阳台等保护层一般会配钢筋网片的，过梁、窗台板、小型构件等内配钢筋，砌体拉结筋。 6. 屋面：保护层、找平层、防水层、基层、面层。对照详图看一下，注意泛水，排水：水斗、落水口、篦子、水落管、弯头。 7. 脚手架：有的地方是按照外墙、内墙分开算的，有的是按照建筑面积。部分地区还有单梁、柱子、挑脚手架、里脚手架等。层高超过3.6m时要计算满堂脚手架，注意超高运输增加费。地下室采用非泵送时要计算脚手架的。 8. 垂直运输费：一般按照建筑面积，有的地区按照定额人工为基数计算，这个比较好说。9. 超高增加费：分两种：一、层高超过3.6m（或者6m），二、檐高超过一定高度的。看清楚计算基数就好算了。
二公司钢筋翻样岗位职责 一、钢筋总翻样岗位职责 1、根据不同工程的图纸要求、现场实际情况，负责对现场钢筋翻样进行配料等 技术指导； 2、对现场钢筋成型及安装绑扎的施工质量参与检查和监督； 3、根据现场钢筋的损耗控制要求及成本控制要求进行现场跟踪检查和监督； 4、主动与相关部门联系，及时解决钢筋的供应问题、质量问题、资料问题等等； 5、根据项目需要，配合分公司及项目经理做好钢筋翻样的协调工作； 6、及时做好钢筋翻样的业务知识培训工作； 7、抓好钢筋翻样施工管理及经济管理基础工作，带领现场钢筋翻样做好钢筋结 算工作； 8、配合预算做好招投标工作。 二、项目钢筋翻样的岗位职责 1、在项目经理及项目工程师的领导下，做好钢筋等相关工种的施工技术管理工 作 2、熟悉图纸，参加施工图纸的技术交底会审，施工技术方案讨论等各项技术环 节工作。 3、根据工程施工进度及图纸要求及时翻绘钢筋配料单，并及时做好钢筋加工申 请计划。 4、配合做好进场钢筋（原材料或成型钢筋）的检查核对、复试、现场标识工作 及钢筋使用的监督工作。
5、负责对钢筋工程等相关工种施工前的技术质量、安全生产等交底工作，并做 好交底记录。 6、负责钢筋工程在施工中的技术指导，并督促技术质量措施和技术节约措施的 落实。 7、参与并配合技术质量复核和项目自检、隐蔽工程验收工作。 8、主动与项目相关部门联系，沟通协调，做好配合工作。 9、做好钢筋的统计工作，配合相关部门做好成本测算及产值计报工作。 10、及时做好钢筋结帐料单，配合项目经济师做好钢筋结算工作。 11、参与承接工程的招投标工作。 三、项目钢筋翻样岗位职责实施细则 1．满足施工现场技术要求：在收到有效的（设计盖章）设计施工图起，认真仔细审阅图纸，注意细节节点部位的钢筋处理，提出理论设计与实际相矛盾的的优化方案，整理图纸中存在的钢筋施工技术问题，并会同项目工程师做好设计图纸交底前的图纸问题汇总工作，参与设计施工图技术交底会审。 2. 满足施工进度要求：第一，由生产经理提供施工进度计划表，钢筋翻样根据 工程施工进度计划表，及时编制钢筋配料单的计划表，并由生产经理确认； 第二，根据施工图纸、交底会审记录、钢筋施工进度计划表及时编制好钢筋配料单和加工合同单，应满足实际施工进度要求（提前3~7天完成），并根据施工现场实际情况、设计修改单、技术核定单等及时做好调整工作，钢筋翻样单及加工合同单应整理成册，并建立成型钢筋台账、机械接头及电渣压力焊接头台账。
《工程结构II》课程设计 任务书、指导书 ——框架结构平法施工图识图翻样 （工程管理专业） 苏州科技学院土木工程学院 土木工程系结构教研室 2014年9月
《工程结构Ⅱ》课程设计 框架结构平法施工图识图翻样任务书 一、课程设计目的 1、了解钢筋混凝土框架结构的受力特点，明确框架梁、框架柱的配筋种类及作用； 2、明确框架梁、框架柱的一般构造要求及抗震构造要求； 3、熟悉《混凝土结构施工图平面整体表示法制图规则和构造详图》（11G101-1），掌握梁、柱平法施工图表示方法及含义，熟悉框架梁、框架柱及其节点标准构造详图，从而学会查阅和使用标准图集； 4、熟悉传统框架施工图的图示内容、方法及作用，明确两种施工图表达方法的优缺点； 5、掌握结构施工图的识读知识、方法及识读要点，能结合图集读懂平法施工图，并能正确还原框架梁及框架柱等构件配筋详图和节点构造详图。 二、课程设计资料 给定一组4级抗震框架的梁、柱平法施工图，具体详见附录某办公楼框架结构施工图。 三、课程设计内容 识读给定的4级抗震框架结构平法施工图，并按传统施工图的表示方法绘制出2号轴横向框架的施工图。 四、课程设计要求 用一周时间完成框架平法施工图识图翻样及计算过程。要求用2号图纸完整表达一榀框架立面图及一根梁、一根柱的断面图，并附必要说明。框架立面图比例可考虑1:50，断面图比例可用1:25或1:20。
五、分组情况 注：1、H1底层层高，H2二层层高2、室内地面(±0.000)距基础顶面1.0m（底层柱高为H1+1.0m） 3、混凝土强度等级C30 4、板厚100mm
《工程结构Ⅱ》课程设计 框架结构平法施工图识图翻样指导书 一、基本思路 1、了解钢筋混凝土框架结构受力情况，明确框架梁、柱配置钢筋的种类及作用； 2、明确框架梁和框架柱的一般构造要求及抗震构造要求； 3、明确框架结构平面整体表示方法的制图规则，读懂构件标准详图； 4、掌握传统构件详图的图示内容、作用及方法； 5、通读给定的框架结构平法施工图，找出要绘的该榀框架的相关信息，读懂后再按要求翻成传统的一榀框架的施工图。 二、识图步骤、方法及要点 1、读给定层柱平法施工图，明确所绘框架中各框架柱的编号、截面尺寸、与轴线关系、配筋情况、每层柱的柱根及柱顶标高等； 2、读给定层梁平法施工图，明确所绘框架中各框架梁的编号、截面尺寸、与轴线关系、配筋情况、每层梁的标高等，注意局部标高变化； 3、把所绘框架的梁、柱信息进行组合，绘制整榀框架的模板草图； 4、按相关信息找到对应的标准构造详图，确定相关内容。 三、绘图要点 1、首先确定绘制内容、所需图块尺寸，然后布图； 2、绘制分图块内容，要求内容完整，表达规范。注意与原图信息保持一致，并结合《混凝土结构施工图平面整体表示法制图规则和构造详图》（11G101-1），把传统施工图表示法内容补充完整，如柱纵筋接头位置、梁支座负弯矩筋截断点、梁和柱箍筋加密区、梁和柱节点配筋及锚固等等； 3、注意保持图面整洁、清晰。铅笔图时注意最后加黑粗实线。 四、参考资料
钢筋翻样方法及实例，学习分享，受益匪浅 钢筋翻样方法及实例 钢筋下料长度计算 钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下： 直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度 弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度 箍筋下料长度＝箍筋周长＋箍筋调整值 上述钢筋需要搭接的话，还应增加钢筋搭接长度。 1．弯曲调整值 钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。 图9-46 钢筋弯曲时的量度方法 钢筋弯曲调整值表9-23 钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d为钢筋直径。 2．弯钩增加长度 钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。 图9-47 钢筋弯钩计算简图 （a）半圆弯钩；（b）直弯钩；（c）斜弯钩 光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部 分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。 在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。 半圆弯钩增加长度参考表（用机械弯）表9-24 钢筋直径 （mm）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d 3．弯起钢筋斜长 弯起钢筋斜长计算简图，见图9-48。弯起钢筋斜长系数见表9-25。 图9-48 弯起钢筋斜长计算简图 （a）弯起角度30°；（b）弯起角度45°；（c）弯起角度60°
关于钢筋翻样的一些技巧与心得 其重要的作用。钢筋从订料到下料完成，中间需要施工人员对钢筋进行加工、制作。在加工的过程中，就需要预先对钢筋进行翻样，翻样对钢筋来说就是它的设计图纸，翻样的准确性对钢筋安装具有重要意义。 本人的十多年工作经验中，毕业后的前8年是在施工现场度过的。大学毕业后，应聘进入了一家施工单位，被派去现场担任技术员工作。刚进入工地，其实也并不会什么东西，通过向现场施工员的请教、学习，我才逐渐的对施工有了初步的了解。也才逐步的认识了施工中的这些常用材料，对施工的流程有了自己的想法。其实，跟着监理学知识是不错的，当时的监理水平还是比较高的，而工地上的一个监理就对钢筋极其精通，每次验收都被卡在钢筋验收上，而我们工地上的管理人员中竟然对钢筋都不了解，钢筋班组的班组长的翻样更是随意为之，造成浪费不说，还每次都被勒令返工，这使我决心一定要学好钢筋翻样，至少能看懂结构图吧。 1规范 学好钢筋翻样，最主要的是要对规范和图纸的了解。各个项目的图纸都不相同，而规范对各个项目都是相通的，因此，学好钢筋翻样的首要任务就是要做到熟悉规范，了解平法施工图集。目前的钢筋翻样很多人都在使用软件计算，速度又快，计算又准确，但实际上这些翻样员如果去参加造价员考试的话，钢筋翻样这道题未必能拿高分。而本人坚持手工
翻样，虽然速度慢，但对于一些小工程几个小时也能都翻完了，诀窍就在于当时把03G101-1这本图集从头到尾都认真学习了一下，同时本人身在现场，边学边用，很快就能理解其中的意义。 2熟悉图纸 作为一个翻样员，最重要的是要熟悉图纸，能够充分领会设计者的意图。如果图纸还没熟悉就开始翻样，那很容易就会出错。钢筋翻样主要是依据结构图纸，但结构图与建筑图应结合起来看，类似于一些构造柱等二次结构的构件，只有建筑图会详细的说明其位置与数量。 3结合实际 对于一个有经验的钢筋翻样员来说，检验他的成果的好坏主要看其翻样结果与实际施工是否相符，在施工中是否有漏翻，同时还应检验钢筋最终的损耗。钢筋是一次性的材料，不能像模板一样用了一次下次还可以周转使用，每次消耗。钢筋一经下料完成，将不会再具有与原材料相同的使用价值，因此，钢筋应尽量保证用多少制作多少。混凝土结构对于钢筋的连接有特别的要求，不能几根短头钢筋连接起来作为一根长钢筋使用，因此，应尽量减少短头钢筋的出现，钢筋翻样时，最好应当能够详细了解下料钢筋在结构中所处的位置、作用，对于板筋等大量长度相等、形式相同的钢筋，能够定尺采购的，尽量定尺采购，翻样时予以说明。设计好钢筋接头，能够采用焊接、机械连接的提前备注采用，小直径钢筋可采用绑扎搭接方式。
