当前位置:文档之家› 复合材料概论习题

复合材料概论习题

复合材料概论习题
复合材料概论习题

复合材料习题

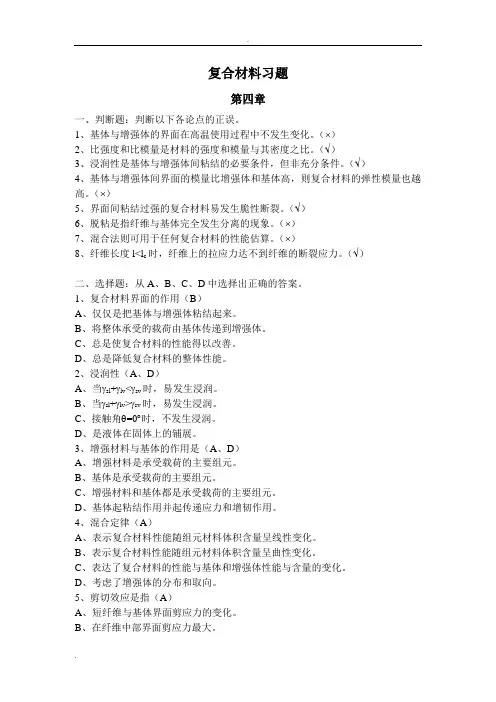

第四章

一、判断题:判断以下各论点的正误。

1、基体与增强体的界面在高温使用过程中不发生变化。(?)

2、比强度和比模量是材料的强度和模量与其密度之比。(√)

3、浸润性是基体与增强体间粘结的必要条件,但非充分条件。(√)

4、基体与增强体间界面的模量比增强体和基体高,则复合材料的弹性模量也越高。(?)

5、界面间粘结过强的复合材料易发生脆性断裂。(√)

6、脱粘是指纤维与基体完全发生分离的现象。(?)

7、混合法则可用于任何复合材料的性能估算。(?)

8、纤维长度l

二、选择题:从A、B、C、D中选择出正确的答案。

1、复合材料界面的作用(B)

A、仅仅是把基体与增强体粘结起来。

B、将整体承受的载荷由基体传递到增强体。

C、总是使复合材料的性能得以改善。

D、总是降低复合材料的整体性能。

2、浸润性(A、D)

A、当γsl+γlv<γsv时,易发生浸润。

B、当γsl+γlv>γsv时,易发生浸润。

C、接触角θ=0?时,不发生浸润。

D、是液体在固体上的铺展。

3、增强材料与基体的作用是(A、D)

A、增强材料是承受载荷的主要组元。

B、基体是承受载荷的主要组元。

C、增强材料和基体都是承受载荷的主要组元。

D、基体起粘结作用并起传递应力和增韧作用。

4、混合定律(A)

A、表示复合材料性能随组元材料体积含量呈线性变化。

B、表示复合材料性能随组元材料体积含量呈曲性变化。

C、表达了复合材料的性能与基体和增强体性能与含量的变化。

D、考虑了增强体的分布和取向。

5、剪切效应是指(A)

A、短纤维与基体界面剪应力的变化。

B、在纤维中部界面剪应力最大。

C、在纤维末端界面剪应力最大。

D、在纤维末端界面剪应力最小。

6、纤维体积分量相同时,短纤维的强化效果趋于连续纤维必须(C)

A、纤维长度l=5l c。

B、纤维长度l<5l c。

C、纤维长度l=5-10l c。

D、纤维长度l>10l c。。

7、短纤维复合材料广泛应用的主要原因(A、B)

A、短纤维比连续纤维便宜。

B、连续纤维复合材料的制造方法灵活。

C、短纤维复合材料总是各相同性。

D、使短纤维定向排列比连续纤维容易。

8、当纤维长度l>l c时,纤维上的平均应力(A、C)

A、低于纤维断裂应力。

B、高于纤维断裂应力。

C、正比于纤维断裂应力。

D、与l无关。

六、简述复合材料增强体与基体之间形成良好界面的条件。

在复合过程中,基体对增强体润湿;增强体与基体之间不产生过量的化学反应;生成的界面相能承担传递载荷的功能。

复合材料的界面效应,取决于纤维或颗粒表面的物理和化学状态、基体本身的结构和性能、复合方式、复合工艺条件和环境条件。

七、根据下图,讨论为什么在相同体积含量下,SiC晶须增强MMC强度(抗拉与屈服强度)均高于颗粒增强MMC,而这两者的弹性模量相差不大。

解答:从混合定律及

晶须与颗粒的强度

与模量考虑。

九、试述影响复合材料性能的因素。

基体和增强材料(增强体或功能体)的性能;复合材料的结构和成型技术;复合材料中增强材料与基体的结合状态(物理的和化学的)及由此产生的复合效应。

十、复合材料的界面具有怎样的特点?

界面相的化学组成、结构和物理性能与增强材料和基体的均不相同,对复合材料的整体性能产生重大影响。

界面具有一定的厚度(约几个纳米到几个微米),厚度不均匀。

材料特性在界面是不连续的,这种不连续性可能是陡变的,也可能是渐变的。材料特性包括元素的浓度、原子的配位、晶体结构、密度、弹性模量、热膨胀系数等。

十一、什么是浸润?如何描述浸润程度的大小?试讨论影响润湿角大小的因素。

浸润:固-气界面被固-液界面置换的过程,用于描

述液体在固体表面上自动铺展的程度。

固体表面的润湿程度可以用液体分子对其表面的

作用力大小来表征,具体来说就是接触角。

Young 公式讨论了液体对固体的润湿条件:

cos lv sv sl γθγγ?=-

降低液-固表面能和液-气表面能或者增大固-气表面能有助于润湿。

θ=0?(γlv =γsv -γsl ),完全浸润;0?<θ<90?(γlv >γsv -γsl >0),部分浸润;θ>90?(γsv <γsl ),完全不浸润。

影响接触角(润湿角)大小的因素:

固体表面的原始状态,例:吸附气体、氧化膜等均使接触角增大。

固体表面粗糙度增加将使接触角减小。

固相或液相的夹杂、相与相之间化学反应的产物都将影响润湿性。原因:夹杂或反应产物改变了固相的性质和固相的表面粗糙度。

十二、如何改善基体对增强材料的润湿性?

1、纤维表面处理:清除纤维表面的杂质、气泡、用化学方法去除纤维表面的氧化膜,或者表面涂层,这些操作都能增进液态基体对纤维的润湿性。

2、变更基体成分:对于金属基复合材料,合金化改善润湿性最方便、有效。 加入合金元素后,θ角的变化还与熔化时间有关。

3、改变温度:一般,提高制造温度可以增加润湿性,但是,过高的温度会产生一些不利影响:基体严重过热、氧化、基体与增强材料在高温下发生化学反应、增强材料损伤等。

4、增加液体压力:对于不润湿的情况,必须施加大于P c (()4/cos c lv f f P V d γθ=)的外压才能使液体渗入纤维束。

5、改变加工气氛:γsv 和γlv 值随气体性质的不同而变化,因此改变制造过程中的环境气氛可以控制液体与固体之间的润湿状况。固体或液体表面吸附某种气体,也可以改变γsv 或γlv 。

十三、简述玻璃纤维表面化学组成、结构及反应性的特点。

玻璃纤维整体化学组成包含Si、O、Al、Ca、Mg、B、F、Na等,但其表面只含有Si、O、Al。

玻璃纤维的结构与块状玻璃相似:由三维空间的不规则连续网络构成,阳离子位于多面体中心,被一定数目的O2-包围,在玻璃内部阳离子与阴离子的作用力处于平衡状态。玻璃表面的阳离子不能获得所需数量的O2-,因而产生一种表面力,此表面力与表面张力、表面吸湿性密切相关,有吸附外界物质的倾向。

玻璃纤维表面会吸附多层水分子膜,

表面吸附的水与玻璃组成的中的碱

金属或碱土金属作用,在玻璃表面形

成-OH基:

~Si-OD+H2O→~Si-OH+D++OH-(D:

碱金属或碱土金属)

玻璃纤维上所吸附的水具有明显的

碱性,将进一步与二氧化硅网络反

应:

~Si-O-Si~+OH-→~Si-OH+~Si-O-

反应中生成的~Si-O-将继续与水反应形成另外的OH-:~Si-O-+H2O→~Si-OH+OH-这样,表面的吸附水就破坏了玻璃纤维中的SiO2网络结构,玻璃纤维成分中含碱量愈高,吸附水对SiO2骨架的破坏愈大,纤维强度下降就愈大。

玻璃纤维表面的反应性主要是由表面明显的碱性和Si-OH基团所决定。Si-OH基团具有一般活性基团所具有的反应性质,这种性质是纤维表面改性、改善纤维与树脂基体界面粘结的有利条件。

十四、简述复合材料的界面结合类型及其特点。

1、机械结合:增强材料与基体之间仅依靠纯粹的粗糙表面相互嵌入(互锁)作用进行连接(摩擦力),没有化学作用。

影响机械结合的因素:增强材料与基体的性质、纤维表面的粗糙度、基体的收缩(正压力)有利于纤维箍紧。

2、溶解与浸润结合:在复合材料的制造过程中,由单纯的浸润和溶解作用,使增强材料和基体形成交错的溶解扩散界面,是一种次价键力的结合。(当基体的基团或分子与增强材料表面间距小于0.5nm时,次价键力就发生作用。次价键力包括诱导力、色散力、氢键等。)

形成溶解与浸润结合的基本条件:增强材料与基体间的接触角小于90?,增强材料与基体间有一定的溶解能力。

3、反应界面结合:基体与增强材料间发生化学反应,在界面上形成新的化合物、以主价键力相互结合。这是一种最复杂、最重要的结合方式。

反应结合受扩散控制,扩散包括反应物质在组分物质中的扩散(反应初期)和在反应产物中的扩散(反应后期)。要实现良好的反应结合,必须选择最佳的制造工艺参数(温度、压力、时间、气氛等)来控制界面反应的程度。

界面反应层是非常复杂的组成,有时发生多个反应,产生交换反应结合。界面的反应产物大多是脆性物质,达到一定厚度时,界面上的残余应力可使其发生破坏,因此,界面结合先随反应程度提高而增加结合强度,但反应达到一定程度后,界面结合有所减弱。

4、混合结合:上述界面结合方式的混合,实际情况中发生的重要的界面结合形式。

十五、简述影响增强材料与基体粘结性能的因素。

固-液复合过程中,固体表面与液体的浸润性。

不同组分的分子或原子彼此相互接近时的状态,形成化学结合时相互作用的强弱。

化学结合的形式(主价键结合:共价键、离子键、金属键等;次价键作用:静电作用、诱导力、色散力、氢键、分子间的扩散等)。

十六、试讨论碳纤维/环氧树脂复合材料的界面反应。

碳纤维表面含有氧原子,以羟基、羰基、羧基、内酯基形式存在,这些基团可以与树脂基体中的胺基、环氧基等基团形成氢键。

但是,碳纤维表面的这些含氧基团的浓度很低,反应的活性点很稀少,需要通过表面改性以减小碳纤维表面晶棱尺寸、增加表面积以及增加碳纤维表面含氧基团。

例:碳纤维的氧化处理:

氧含量

显著增

加,氧

化过程分别产生羟基、羰基、羧基,并可能以环状官能团形式存在。

胺固化的环

氧树脂中的

胺基能与碳

纤维表面的

羧基形成氢

键,环氧基也

能与羟基和

羧基形成氢

键,在过量单

体和较高温度时,这些氢键就转变成共价键。

十七、试讨论玻璃纤维增强混凝土中玻璃受到侵蚀的类型及其防护方法。

中碱、无碱玻璃纤维在硅酸盐水泥水化物中受到侵蚀,导致玻璃纤维增强混凝土的抗拉强度大幅度下降,甚至丧失殆尽。

①化学侵蚀:水泥水化生成的Ca(OH)2与玻璃纤维的硅氧骨架之间发生化学反应生成水化硅酸钙,当水泥液相中有NaOH、KOH存在时会加速反应。

②应力侵蚀:由于玻璃纤维表面存在缺陷,水泥水化生成的晶体可进入这些缺陷中,在缺陷端部造成应力集中并使缺陷扩展。

防止水泥水化物对玻璃纤维侵蚀的措施:

①改变玻璃纤维的化学组分。例:加入较多量的ZrO2可提高玻璃纤维的抗碱性。

②对玻璃纤维表面进行被覆处理,以隔绝水泥水化物对纤维的侵蚀。例:可用锆、钛、锌、铝等金属的水溶性盐对玻璃纤维进行处理;也可用抗碱性好的树脂(环氧树脂、呋喃)对玻璃纤维进行浸渍处理而后使之固化。

③使用水化物碱度低的水泥以减缓或防止对玻璃纤维的侵蚀。例:采用水化产物中Ca(OH)2含量低的甚至无Ca(OH)2的水泥(高铝水泥、硫铝酸盐水泥)。

十八、试讨论硼纤维-铝基复合体系的界面反应及其防护。

B在高温下,除Ag、Cu、Sn、Be外,可以与其它金属发生反应生成不规则的结构,形成脆性的反应层。

硼纤维和铝的界面反应由于渗入氧生成氧化物而发生破坏,即B2O3层的破坏。当铝的纯度较高时,在纤维上生成AlB2:

Al+2B→AlB2

2B+3O→B2O3

碳化硅涂层能使硼纤维具有突出的抗氧化性。因为硼接触不到铝,硼化物的形成完全被抑制。铝与硅不形成化合物,而铝与碳的反应在碳化硅存在的情况下,在热力学上是非常困难的。硼或铝穿过碳化硅移动的扩散系数在800K时非常小,2.5μm的碳化硅层已足以阻挡扩散。

十九、什么是增强材料的表面处理?简述偶联剂的化学结构及作用。

表面处理是在增强材料的表面涂覆上表面处理剂(包括浸润剂、偶联剂、助剂等物质),它有利于增强材料与基体间形成良好的粘结界面,从而达到提高复合材料各种性能的目的。

偶联剂的化学结构:分子两端含有性质不同的基团,一端的基团与增强材料表面发生化学作用或物理作用,另一端的基团则能和基体发生化学作用或物理作用,从而使增强材料与基体很好地偶联起来,获得良好的界面粘结,改善了多方面的性能,并有效地抵抗水的侵蚀。

二十、试讨论玻璃纤维的表面处理中偶联剂用量的确定及影响表面处理效果的因素。

偶联剂的用量会影响最后处理效果,在实际应用中起偶联作用的是偶联剂单分子层。过多地使用偶联剂是不必要和有害的。每种偶联剂的实际最佳用量,多数要从实验中确定。偶联剂用量也可采用计算法求得:100g给定被处理的增强材料的表面积,被1g硅烷偶联剂的最小涂覆面积除,即得该硅烷偶联剂在100g此种被处理材料上涂覆一单分子层时所需要的量。偶联剂在被处理材料表面上的涂覆并非只是单分子层,被处理材料单丝之间的间隙中往往比表面上含有更多的偶联剂,也不能保证偶联剂分子全部涂覆在被处理材料的表面上,所以,偶联剂的实际用量应高于上述计算值。

影响处理效果的因素:

处理方法的影响:不同的处理方法会影响处理效果。一般来说,前处理法的效果最为明显。

烘焙温度的选择:温度过低不起反应,达不到应有的偶联效果;温度过高会引起偶联剂分解和自聚等不良后果,以致严重影响偶联效果。

烘焙时间的选择:烘焙时间应选择在一定烘焙温度下偶联剂与玻璃纤维表面的偶联反应能充分进行。随着烘焙时间的延长,被处理玻璃纤维的憎水性有所提高,但是处理时间过长生产效率就低。一般采用高温短时间的烘焙制度。

处理液的配制及使用:直接影响处理效果,应该严格控制处理液的pH值,以抑制水解产物的自行缩合。在整个处理过程中,对处理液的pH值应不断调节。

二十一、试述碳纤维的表面处理方法及作用效果:

1、表面浸涂有机化合物:采用类似纺织中的浆纱工艺,在碳纤维表面涂覆含有反应性端基的树脂(羟端基的丁二烯/丙烯酸共聚物等),以改善碳纤维的界面粘结性。

2、表面涂覆无机化合物:

①表面上沉积无定形碳:在高模量结晶型碳纤维表面加涂一层低模量无定形碳,无定形碳活性大,易与树脂浸润,提高界面粘结力,能显著提高碳纤维复合材料的层间剪切强度。

②加涂碳化物:用化学气相沉积(CVD)的方法加涂碳化物。

3、表面化学处理:

①臭氧氧化法:臭氧极易分解成一个氧分子和一个新生态活泼氧原子,氧化碳纤维表面的不饱和碳原子,生成含氧官能团。

②阳极电解氧化法:靠电解产生的新生态氧对碳纤维表面进行氧化和腐蚀,碳纤维表面被氧化腐蚀,使比表面积增大、化学基团增加。

③盐溶液处理:先浸涂甲酸、乙酸、硝酸等的铜、铅、钴等盐类溶液,然后在空气或氧气中于200-600℃下氧化,使碳纤维表面粗糙而达到改善效果。

复合材料概论考试B.doc

U ! | + 309 2010-2011学年第一学期考试试卷(B ) 课程名称:有机化工工艺学 共]页 考试时间:120 分钟总分:100分 考试方式: 闭卷 适用专业(班级): 应化0801、0802 班级 姓名 学号 一、 填空题(每小题1分,共30分) 1、 有机化工工艺学的定义是- 2、 石油组成非常复杂,其?中所含炷类有、和 三种。 3、 天然气中甲烷的化工利用主要有三个途径:(1) ; (2 ) ; (3 ) - 4、 煤的气化是指 o 5、 K SF 是指,能较合理地反映裂解进程的程度。 6、 管式裂解炉主要由 和 两大部分组成。 7、 炷类热裂解装置中的五大关键设备分别是管式裂解炉、、、 、和 3 8、 深冷分离方法实质是 的过程。 9、 目前工业上分离对、间二甲苯方法主要有、 和。 10、 费-托合成是指。 11、 低压合成甲醇工艺流程的四个工序是、、、 和 3 12、 用于低压合成甲醇:工艺采用 和 两种反应器,其中 反应器是直接冷却的。 13、 乙烯轮盐络合催化氧化一段法生产乙醛的工艺流程由三部分组成,分别是、 和 O 14、 在乙醛液相催化日氧化生产醋酸的工艺流程中,采用的反应器是具有外循环冷 却器的 ____ 反应器。 1 5、甲醇低压洗化制醋酸所用的催化剂是由 和 两部分组成。 16、乙烯氧氯化制取1, 2-二氯乙烷,工业上普遍采用的催化剂是 o 二、 简答题(每小题5分,共20分) 1、 烯炷液相环氧化是使烯烷直接转化为环氧化合物的重要方法,工业上此合成方法通称哈康 (Halcon )法,请用化学反应式表示哈康法的生产原理。 2、 乙烯与氯液相加成合成1, 2-二氯乙烷的工艺有低温氛化法和高温氯化法两种,简述高温 氯化法采用的反应器结构特点,以及采用这种型式反应器进行高温氯化的优点。 3、 乙烯杷盐络合催化氧化可得到乙醛,请简述这一转化过程包括的三个基本反应。 4、 低级烷炷的取代氯化以甲烷氯化最为重要,常用的方法是热疑化法,反应在气相中进行。以 甲烷热氯化为举例,写出其反应机理。 + 3H 2O

4模电实验四思考题答案(模电B)

实验指导书思考题及答案 实验2.6 电压比较器电压比较器、、波形发生电路 实验实验预习预习 1)理论计算图2-23电路中,上限门电压U T+= 0.73V ;下限门电压U T—= -0.73V 。答:112OH T RU U R R +=+, 112 OL T RU U R R ?=+,其中U OH =8V ,U OL = - 8V 2)计算 RC 正弦波发生器(图2-24)的输出振荡频率fo= 159Hz 。 答:12f RC π=,其中R=10K ,C=0.1μF 。 实验总结 1、总结电压比较器的工作原理。 答:比较器是一种用来比较输入信号ui 和参考信号U REF 的电路。这时运放处于开环状态,具有很高的开环电压增益,当ui 在参考电压U REF 附近有微小的变化时,运放输出电压将会从一个饱和值跳变到另一个饱和值。 2、将滞回比较器的门限电压理论值和实测值进行比较 ,并分析误差原因。 答:门限电压理论值为112OH T RU U R R += +,112 OL T RU U R R ?=+。稳压二极管稳压值不是正好±8V ,电阻R 1和R 2阻值的误差。 3、思考题:当滞回比较器输入交流信号U im 值小于门限电压U T 时,比较器输出会出现什么情况? 答:比较器的输出不会发生跳变,输出为保持为-8V 或者+8V 。 表2-20 选定正确的操作方法(正确的在方框内画√,错误的在方框内画×) 项 目 操作方法 运算放大器使用 运算放大器使用时须提供直流电源(±12V 和地)(√) 运算放大器须检测好坏,方法是开环过零(√) 电压比较器仍须要调零(╳) 滞回比较器 利用滞回比较器将输入的正弦波转换为输出的矩型波,对输入信号幅值大小没有要求(╳)

复合材料论文碳纤维复合材料的成型工艺与应用现状

复合材料概论 课程论文 碳纤维复合材料的成型工艺与应用现状院、部:材料与化学工程学院 专业班级: 学生姓名: 指导教师: 完成时间:2020/11/3

摘要 本文简述了碳纤维复合材料的性能、特点、成型工艺及应用领域现状、碳纤维复合材料的主流加工工艺,阐述了碳纤维复合材料在航空航天、汽车、风电、体育休闲等领域的应用现状,研究了该产业的发展趋势,并且提出了相关建议。 关键字:碳纤维;复合材料;成型工艺;应用;趋势 Abstract In this paper, the performance, characteristics, molding technology and application field status of carbon fiber composite materials, the mainstream processing technology of carbon fiber composite materials are briefly described. The application of carbon fiber composite materials in aerospace, automobile, wind power, sports and leisure fields is described. The development trend of the industry is studied, and relevant suggestions are put forward. Keywords:carbon fiber;composite material;molding process;applicaton; tren 1

复合材料总思考题及参考答案

复合材料概论总思考题 一.复合材料总论 1.什么是复合材料?复合材料的主要特点是什么? ①复合材料是由两种或两种以上物理和化学性质不同的物质组合而成的一种多相固体材料。 ②1)组元之间存在着明显的界面;2)优良特殊性能;3)可设计性;4)材料和结构的统一 2.复合材料的基本性能(优点)是什么?——请简答6个要点 (1)比强度,比模量高(2)良好的高温性能(3)良好的尺寸稳定性(4)良好的化学稳定性(5)良好的抗疲劳、蠕变、冲击和断裂韧性(6)良好的功能性能 3.复合材料是如何命名的?如何表述?举例说明。4种命名途径 ①根据增强材料和基体材料的名称来命名,如碳纤维环氧树脂复合材料 ②(1) 强调基体:酚醛树脂基复合材料(2)强调增强体:碳纤维复合材料 (3)基体与增强体并用:碳纤维增强环氧树脂复合材料(4)俗称:玻璃钢 4.常用不同种类的复合材料(PMC,MMC,CMC)各有何主要性能特点? PMC MMC CMC(陶瓷基) 使用温度60~250℃400~600℃1000~1500℃ 材料硬度低高最高 强度较高较高较高 耐老化性能差中优 导热性能差好一般 耐化学腐蚀性能好差好 生产工艺难易程度成熟居中最复杂 生产成本最低居中最高 5.复合材料在结构设计过程中的结构层次分几类,各表示什么?在结构设计过程中的设计层次如何,各包括哪些内容?3个层次 答:1、一次结构:由集体和增强材料复合而成的单层材料,其力学性能决定于组分材料的力学性能、相几何和界面区的性能; 二次结构:由单层材料层复合而成的层合体,其力学性能决定于单层材料的力学性能和铺层几何三次结构:指通常所说的工程结构或产品结构,其力学性能决定于层合体的力学性能和结构几何。 2、①单层材料设计:包括正确选择增强材料、基体材料及其配比,该层次决定单层板的性能; ②铺层设计:包括对铺层材料的铺层方案作出合理安排,该层次决定层合板的性能; ③结构设计:最后确定产品结构的形状和尺寸。 6.试分析复合材料的应用及发展。 答:①20世纪40年代,玻璃纤维和合成树脂大量商品化生产以后,纤维复合材料发展成为具有工程意义的材料。至60年代,在技术上臻于成熟,在许多领域开始取代金属材料。 ②随着航空航天技术发展,对结构材料要求比强度、比模量、韧性、耐热、抗环境能力和加工性能都好。针对不同需求,出现了高性能树脂基先进复合材料,标志在性能上区别于一般低性能的常用树脂基复合材料。以后又陆续出现金属基和陶瓷基先进复合材料。 ③经过60年代末期使用,树脂基高性能复合材料已用于制造军用飞机的承力结构,今年来又逐步进入其他工业领域。

材料力学性能课后习题答案

1弹性比功: 金属材料吸收弹性变形功的能力,一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2.滞弹性: 金属材料在弹性范围内快速加载或卸载后,随时间延长产生附加弹性应变的现象称为滞弹性,也就是应变落后于应力的现象。 3.循环韧性: 金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4.xx效应: 金属材料经过预先加载产生少量塑性变形,卸载后再同向加载,规定残余伸长应力增加;反向加载,规定残余伸长应力降低的现象。 5.解理刻面: 这种大致以晶粒大小为单位的解理面称为解理刻面。 6.塑性: 金属材料断裂前发生不可逆永久(塑性)变形的能力。 韧性: 指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶: 当解理裂纹与螺型位错相遇时,便形成一个高度为b的台阶。 8.河流花样: 解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。

是解理台阶的一种标志。 9.解理面: 是金属材料在一定条件下,当外加正应力达到一定数值后,以极快速率沿一定晶体学平面产生的穿晶断裂,因与大理石断裂类似,故称此种晶体学平面为解理面。 10.穿晶断裂: 穿晶断裂的裂纹穿过晶内,可以是韧性断裂,也可以是脆性断裂。 沿晶断裂: 裂纹沿晶界扩展,多数是脆性断裂。 11.韧脆转变: 具有一定韧性的金属材料当低于某一温度点时,冲击吸收功明显下降,断裂方式由原来的韧性断裂变为脆性断裂,这种现象称为韧脆转变 12.弹性不完整性: 理想的弹性体是不存在的,多数工程材料弹性变形时,可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等金属的弹性模量主要取决于什么因素?为什么说它是一个对组织不敏感的力学性能指标? 答: 主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小,但是不改变金属原子的本性和晶格类型。组织虽然改变了,原子的本性和晶格类型未发生改变,故弹性模量对组织不敏感。 1、试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别?为什么?

模拟电子技术基础实验思考题

低频电子线路实验思考题 实验一常用电子仪器的使用(P6) 1.什么是电压有效值?什么是电压峰值?常用交流电压表的电压测量值和示波器的电压直接测量值有什么不同? 答:电压峰值是该波形中点到最高或最低之间的电压值;电压有效值等于它的瞬时值的平方在一个周期内职分的平均值再取平方根。 常用交流电压表的电压测量值一般都为有效值,而示波器的电压直接测量都为峰值。 2.用示波器测量交流信号的峰值和频率,如何尽可能提高测量精度?答:幅值的测量:Y轴灵敏度微调旋钮置于校准位置,Y轴灵敏度开关置于合适的位置即整个波形在显示屏的Y轴上尽可能大地显示,但不能超出显示屏指示线外。频率测量:扫描微调旋钮置于校准位置,扫描开关处于合适位置即使整个波形在X轴上所占的格数尽可能接近10格(但不能大于10格)。 实验二晶体管主要参数及特性曲线的测试(P11) 1.为什么不能用MF500HA型万用表的R×1Ω和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值? 答:根据MF500HA型万用表的内部工作原理,可知R×1Ω和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值的等效电路分别为图1和图2所示,此时流过二极管的最大电流,,当I D1和I D2大于该二极管的工作极限电流时就会使二极管损坏。

图1 图2 2. 用MF500HA型万用表的不同量程测量同一只二极管的正向电阻值,其结果不同,为什么? 提示:根据二极管的输入特性曲线和指针式万用表Ω档的等效电路,结合测试原理分析回答。 答:R×1Ω:r o=9.4Ω; R×10Ω: r o=100Ω; R×100Ω: r o=1073Ω; R×1kΩ: r o=32kΩ。因为二极管工作特性为正向导通、反向截至,尤其是正向导通的输入特性曲线为一条非线性曲线。用MF500HA型万用表

复合材料

《复合材料概论》课程论文 论文题目:玻璃纤维增强材料 姓名:郑显波 学院:材料科学与工程学院 班级:材料121班 学号:2012141010

玻璃纤维增强材料 郑显波 (齐齐哈尔大学材料科学与工程学院) 摘要:本文从玻璃纤维增强材料的特点用途开篇,通过介绍玻璃纤维国内外的发展现状,与玻璃纤维增强材料生产中所体现出的问题,进而对玻璃纤维增强材料的发展前景做出预测。 Glass fiber reinforced materials Xianbo Zheng (Qiqihar University of Science and Technolog) Abstract:this article from the characteristics of glass fiber reinforced materials use, through the introduction of the current situation of the development of glass fiber at home and abroad, and in the production of glass fiber reinforced materials reflects the problems, and make prediction on the development of glass fiber reinforced materials 关键词:玻璃纤维增强材料发展现状发展前景特点 引言:玻璃纤维增强材料简称(GFRP)俗名玻璃钢。它是以玻璃纤维及其制品(玻璃布、带、毡、纱等)作为增强材料,以合成树脂作基体材料的一种复合材料。复合材料的概念是指一种材料不能满足使用要求,需要由两种或两种以上的材料复合在一起.组成另一种能满足人们要求的材料,即复合材料。单一种玻璃纤维,虽然强度很高,但纤维间是松散的,只能承受拉力.不能承受弯曲、剪切和压应力,还不做成固定的几何形状.是松软体。如果用合成树脂把它们粘合在一起,就可以做成各种具有固定形状的坚硬制品.既能承受拉应力,又可承受弯曲、压缩和剪切应力这就组成了玻璃纤维增强的塑料基复合材料。根据合成树脂的不同玻璃钢主要有环氧玻璃钢、酚醛玻璃钢、聚酯玻璃钢。 1.玻璃纤维增强材料的特点、用途 玻璃纤维增强复合材料强度高、质量轻,具有减震性、抗疲劳性、耐化学品腐蚀性等优点,并且具有优异的抗弹、降噪性能,而且是价格低廉[1]。在汽车中应用玻璃纤维增强材料,可以提高汽车用材料的力学性能,降低汽车零部件的制造成本,加快汽车的装配速度,减轻汽车的重量,节省燃料. 随着汽车工业的迅速发展,对玻璃纤维及其复合材料的市场需求量将与日俱增,因此对玻璃纤维增强材料研究有很大的现实意义。 2.玻璃纤维增强材料成型工艺 喷射成型技术是手糊成型的改进,半机械化程度。喷射成型技术在复合材料成型工艺中所占比例较大,如美国占9.1%,西欧占11.3%,日本占21%。目前国内用的喷射成型机主要是从美国进口。

材料力学性能大连理工大学课后思考题答案.

第一章 单向静拉伸力学性能 一、 解释下列名词。 1弹性比功:金属材料吸收弹性变形功的能力,一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2.滞弹性:金属材料在弹性范围内快速加载或卸载后,随时间延长产生附加弹性应变的现象称为滞弹性,也就是应变落后于应力的现象。 3.循环韧性:金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4.包申格效应:金属材料经过预先加载产生少量塑性变形,卸载后再同向加载,规定残余伸长应力增加;反向加载,规定残余伸长应力降低的现象。 5.解理刻面:这种大致以晶粒大小为单位的解理面称为解理刻面。 6.塑性:金属材料断裂前发生不可逆永久(塑性)变形的能力。 韧性:指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶:当解理裂纹与螺型位错相遇时,便形成一个高度为b 的台阶。 8.河流花样:解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面:是金属材料在一定条件下,当外加正应力达到一定数值后,以极快速率沿一定晶体学平面产生的穿晶断裂,因与大理石断裂类似,故称此种晶体学平面为解理面。 10.穿晶断裂:穿晶断裂的裂纹穿过晶内,可以是韧性断裂,也可以是脆性断裂。 沿晶断裂:裂纹沿晶界扩展,多数是脆性断裂。 11.韧脆转变:具有一定韧性的金属材料当低于某一温度点时,冲击吸收功明显下降,断裂方式由原来的韧性断裂变为脆性断裂,这种现象称为韧脆转变 12.弹性极限:试样加载后再卸裁,以不出现残留的永久变形为标准,材料能够完全弹性恢复的最高应力。 13.比例极限:应力—应变曲线上符合线性关系的最高应力。 14.解理断裂:沿一定的晶体学平面产生的快速穿晶断裂。晶体学平面--解理面,一般是低指数、表面能低的晶面。 15.解理面:在解理断裂中具有低指数,表面能低的晶体学平面。 16.静力韧度:材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。是一个强度与塑性的综合指标,是表示静载下材料强度与塑性的最佳配合。 二、说明下列力学性能指标的意义。 答:E 弹性模量;G 切变模量;r σ规定残余伸长应力;2.0σ屈服强度;gt δ金属材料拉伸时最大应力下的总伸长率;n 应变硬化指数 【P15】 三、金属的弹性模量主要取决于什么因素?为什么说它是一个对组织不敏感的力学性能指标? 答:主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小,但是不改变金属原子的本性和晶格类型。组织虽然改变了,原子的本性和晶格类型未发生改变,故弹性模量对组织不敏感。【P4】 四、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险?【P21】 答:韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂,这种断裂有一个缓慢的撕裂过程,在裂纹扩展过程中不断地消耗能量;而脆性断裂是突然发生的断裂,断裂前基本上不发生塑性变形,没有明显征兆,因而危害性很大。 五、 剪切断裂与解理断裂都是穿晶断裂,为什么断裂性质完全不同?【P23】 答:剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离,一般是韧性断裂,而解理

复合材料概论

复合材料概论 王荣国武卫莉谷万里主编 复习 第一章总论 复合材料定义:复合材料是由两种或两种以上物理和化学性质不同的物质组合而成的一种多相固体材料;在复合材料中通常有一个相为连续相,称为基体,另一相为分散相,陈伟增强材料。 生产量较大,适用面广,性能相对较低的为常用复合材料,高精尖的为先进复合材料。 复合材料的命名:玻璃纤维环氧树脂复合材料、玻璃/环氧复合材料,玻璃纤维复合材料,环氧树脂复合材料,玻璃纤维增强环氧树脂复合材料。 常用的分类方法: 1.按增强材料形态分类(连续纤维复合、短纤维复合、颗粒复合、编织复合) 2.按增强材料纤维种类分类(玻璃纤维、碳纤维、有机纤维、金属纤维、陶瓷纤维、混合)3.按基体材料分类(聚合物基、金属基、无机非金属基) 4.按材料作用分类(结构复合材料、功能复合材料) 复合材料的共同特点: 1.可综合发挥各组成材料的优点 2.可按对材料性能的需要进行材料的设计和制造(最大特点!!) 3.可制成所需的任意形状的产品 聚合物基复合材料的主要性能: 1.比强度、比模量大 2.耐疲劳性能好

3.减震性能好 4.过载时安全性能好 5.具有多种功能性 6.良好的加工工艺性 金属基复合材料的主要性能 1.高比强度、比模量 2.导热导电性能优良 3.热膨胀系数小、尺寸稳定 4.良好的高温性能 5.耐磨性好 6.良好的疲劳性能 7.不吸潮、不老化、气密性好 陶瓷基复合材料的主要性能:强度高、硬度大、耐高温、抗氧化、高温下抗磨损性能好、耐化学腐蚀性优良、热膨胀系数和相对密度较小;断裂韧性低,限制其为结构材料使用。 复合材料力学性能取决于增强材料的性能、含量和分布,取决于基体材料的性能和含量 第二章复合材料的基体材料 1 基体材料是金属基复合材料的主要组成,起着固结增强物、传递和承受各种载荷(力热电)的作用。 2 金属基:铝及铝合金、镁合金、钛合金、镍合金、铜与铜合金、锌合金、铅、钛铝、镍铝金属间化合物等 3 在连续纤维增强金属基复合材料中基体的主要作用是以充分发挥增强纤维的性能为主,基体本身应与纤维有良好的相容性和塑性,而并不要求基体本身有很高的强度。

模电实验报告答案2

简要说明:本实验所有内容是经过十一年的使用并完善后的定稿;已经出版的较为成熟的内容,希望同学们主要参考本实验内容进行实验。 实验一常用电子仪器使用 为了正确地观察电子技术实验现象、测量实验数据,实验人员就必须学会常用电子仪器及设备的正确使用方法,掌握基本的电子测试技术,这也是电子技术实验课的重要任务之一。在电子技术实验中,所使用的主要电子仪器有:SS-7804型双踪示波器,EE-1641D函数信号发生器,直流稳压电源,DT890型数字万用表和电子技术实验学习机。学习上述仪器的使用方法是本实验的主要内容,其中示波器的使用较难掌握,是我们学习的重点,要进行反复的操作练习,达到熟练掌握的目的。 一、实验目的 1.学习双踪示波器、函数信号发生器、直流稳压电源的正 确使用方法。 2.学习数字万用表的使用方法及用数字万用表测量元器 件、辩别二极管和三极管的管脚、类型。 3.熟悉实验装置,学会识别装置上各种类型的元件。 二、实验内容 (一)、示波器的使用

1.示波器的认识 示波器是一种测量、观察、记录电压信号的仪器,广泛应用于电子技术等领域。随着电子技术及数字处理技术的发展,示波器测量技术日趋完善。示波器主要可分为模拟示波器和数字存贮示波器两大种类。 模拟示波器又可分为:通用示波器、取样示波器、光电存储示波器、电视示波器、特种示波器等。数字存贮示波器也可按功能分类。 即便如此,它们各有各的优点。模拟示波器的优点是: ◆可方便的观察未知波形,特别是周期性电压波形; ◆显示速度快; ◆无混叠效应; ◆投资价格较低廉。 数字示波器的优点是: ◆捕捉单次信号的能力强; ◆具有很强的存储被测信号的功能。 示波器的主要技术指标: ①. 带宽:带宽是衡量示波器垂直系统的幅频特性,它指的是输入信号的幅值不变而频率变化,使其显示波形的幅度下降到3dB时对应的频率值。 ②. 输入信号范围: ③. 输入阻抗: ④. 误差: ⑤. 垂直灵敏度:指垂直输入系统的每格所显示的电压

材料力学性能总思考题(1)

第一章 1什么是材料力学性能?有何意义? 材料在一定温度条件和外力作用下,抵抗变形和断裂的能力称为材料的力学性能。 2金属拉伸试验经历哪几个阶段?拉伸试验可以测定哪些力学性能? 三个阶段:弹性变形阶段;塑性变形阶段;断裂 可测定的性能:屈服强度,抗拉强度,断后伸长率,断面收缩率 3拉伸曲线有何作用?拉伸曲线各段图形分别意味着什么? 拉伸曲线可测定材料的屈服强度,抗拉强度,断后伸长率,断面收缩率等力学性能指标; 4不同材料的拉伸曲线相同吗?为什么? 不同; 材料的组织结构不同,成分不同,所处温度、应力状态不同,拉伸曲线也不同。5材料的拉伸应力应变曲线发现了哪几个关键点?这几个关键点分别有何意 义? 真实应力应变曲线关键点是颈缩点工程应力应变是屈服强度 7 弹性变形的实质是什么? 金属晶格中原子自平衡位置产生可逆位移的反映。 8弹性模量E的物理意义?E是一个特殊的力性指标,表现在哪里? 材料在弹性变形阶段,其应力和应变成正比例关系(即符合胡克定律),其比例系数称为弹性模量。 E=ζ/ε。

弹性模量可视为衡量材料产生弹性变形难易程度的指标,其值越大,使材料发生一定弹性变形的应力也越大,即材料刚度越大,亦即在一定应力作用下,发生弹性变形越小。 弹性模量E是指材料在外力作用下产生单位弹性变形所需要的应力。它是反映材料抵抗弹性变形能力的指标,相当于普通弹簧中的刚度。 特殊表现:金属材料的E是一个对组织不敏感的力学性能指标,温度、加载速率等外在因素对其影响不大,E主要决定于金属原子本性和晶格类型。9比例极限、弹性极限、屈服极限有何异同? 比例极限:应力应变曲线符合线性关系的最高应力(应力与应变成正比关系的最大应力); 弹性极限:试样由弹性变形过渡到弹-塑性变形时的应力; 屈服极限:开始发生均匀塑性变形时的应力。 10你学习了哪几个弹性指标? 弹性极限、比例极限、弹性模量、弹性比功 11弹性不完整性包括哪些方面? 金属在弹性变形阶段存在微小的塑性变形,即弹塑性变形之间无绝对的分界点,包括弹性滞弹性及内耗、包辛格效应等。 12 什么是滞弹性?举例说明滞弹性的应用? 滞弹性:在弹性范围内快速加载或卸载后,随时间延长产生附加弹性 应变的现象。 应用:精密传感元件选择滞弹性低的材料。 13内耗、循环韧性、包申格效应?

模电实验四思考题答案(模电A)

实验指导书思考题及答案 实验2.4 电压比较器 四、实验总结报告分析提示 1、将迟滞比较器的门限电压理论值和实测值进行比较 ,并分析误差原因。 答:门限电压理论值为112OH T RU U R R += +,112OL T RU U R R ?=+。稳压二极管稳压值不是正好±8V ,电阻R1和R2阻值的误差。 五、预习要求 阅读本实验内容,了解由运算放大器组成电压比较器的工作原理。填写表2-4-1中的内容。 理论计算图2-4-2(a )电路中,上限门电压U T+= 0.73V ;下限门电压U T—= -0.73V 。(112OH T RU U R R += +, 112OL T RU U R R ?=+,U OH =8V ,U OL = - 8V) 实验2.5 波形发生器 四、实验总结报告分析提示 1、整理实验数据,将波形周期的实测值和理论值进行比较,并分析误差原因。 答:正弦波频率为12f RC π=,主要是10K 电阻和0.1μF 电容不是标称值。 方波周期表达式为周期为122ln (12 )F R T R C R =+,可见R F 、C 、R 1和R 2的精度都影响周期。 2、RC 正弦波发生器图2-5-1中, 电位器R P 的作用是调节正弦波的频率吗?它的作用是什么? 表2-4-1 选定正确的操作方法(正确的在方框内画√,错误的在方框内画×) 项 目 操作方法 运算放大器使用 运算放大器使用时须提供直流电源(±12V 和地)(√) 运算放大器须检测好坏,方法是开环过零(√) 电压比较器仍须要调零(╳) 迟滞比较器 利用迟滞比较器将输入的正弦波转换为输出的矩型波, 对输入信号幅值大小没有要求(╳)

材料科学与工程专业培养计划(080401)

材料科学与工程专业培养计划() () 一、培养目标 按照“厚基础、宽口径、复合型、高素质”的人才培养模式,培养德、智、体、美全面发展,了解现代材料学 科发展,适应社会经济和科学技术发展要求,具有坚实的自然科学基础、材料科学与工程专业基础和人文社会科 学基础,具有较强的工程意识、工程素质、实践能力、自我获取知识的能力、创新素质、创业精神、国际视野、 沟通和组织管理能力的高素质专门人才。材料类专业毕业的学生,既可从事材料科学与工程基础理论研究,新材 料、新工艺和新技术研发,生产技术开发和过程控制、材料应用等材料科学与工程领域的科技工作,也可承担相 关专业的教案、科技管理和经营工作。 本科生毕业后经过年左右的实际工作,能够达成如下目标: 培养目标:能够运用数理、材料专业基础知识和理论,对复杂的材料科学问题进行有效探索和系统性分析, 并提供解决方案; 培养目标:熟悉材料工程技术的发展现状及相关领域的发展动态,具备一定的工程创新意识与能力,能够运 用现代工具及材料专业知识,从事本领域相关工艺技术及产品的设计、研发与生产管理; 培养目标:具备卓越工程师的职业道德规范、强烈的爱国敬业精神和社会责任感,综合考虑法律、环境与可 持续发展等因素影响,在工程实践中能坚持公众利益优先; 培养目标:具备健康的身心和良好的人文科学素养,拥有团队精神、有效的沟通表达能力和工程项目管理能 力; 培养目标:拥有职业发展中的终生学习与自我完善能力,具有一定的全球化意识和国际视野,能够积极主动适应不断变化的自然环境和社会环境,持续提高专业素养和自身素质。 二、毕业要求 本专业的毕业要求如下: .工程知识:掌握工程领域所需的数学、自然科学、工程基础和材料科学与工程学科专业知识,并能够用于 解决材料工程领域复杂工程问题。 掌握相关数学知识,并能运用于实际工程问题进行数学建模、求解与数据处理; 掌握相关自然科学的基础原理和思维方法,并能将其应用于解决工程科学和技术问题; 掌握相关工程知识,能将其用于解决工程装备设计等工程问题; 掌握材料科学与工程专业基础知识,并能用于解决热处理、材料组织性能分析及控制等材料科学和工程技术

材料力学性能-第2版课后习题答案

第一章单向静拉伸力学性能 1、解释下列名词。 1弹性比功:金属材料吸收弹性变形功的能力,一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2.滞弹性:金属材料在弹性范围内快速加载或卸载后,随时间延长产生附加弹性应变的现象称为滞弹性,也就是应变落后于应力的现象。3.循环韧性:金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4.包申格效应:金属材料经过预先加载产生少量塑性变形,卸载后再同向加载,规定残余伸长应力增加;反向加载,规定残余伸长应力降低的现象。 5.解理刻面:这种大致以晶粒大小为单位的解理面称为解理刻面。6.塑性:金属材料断裂前发生不可逆永久(塑性)变形的能力。 韧性:指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶:当解理裂纹与螺型位错相遇时,便形成一个高度为b的台阶。 8.河流花样:解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面:是金属材料在一定条件下,当外加正应力达到一定数值后,以极快速率沿一定晶体学平面产生的穿晶断裂,因与大理石断裂类似,故称此种晶体学平面为解理面。 10.穿晶断裂:穿晶断裂的裂纹穿过晶内,可以是韧性断裂,也可以是脆性断裂。

沿晶断裂:裂纹沿晶界扩展,多数是脆性断裂。 11.韧脆转变:具有一定韧性的金属材料当低于某一温度点时,冲击吸收功明显下降,断裂方式由原来的韧性断裂变为脆性断裂,这种现象称为韧脆转变 12.弹性不完整性:理想的弹性体是不存在的,多数工程材料弹性变形时,可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 2、 说明下列力学性能指标的意义。 答:E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】 3、 金属的弹性模量主要取决于什么因素?为什么说它是一个对组织不敏感的力学性能指标? 答:主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小,但是不改变金属原子的本性和晶格类型。组织虽然改变了,原子的本性和晶格类型未发生改变,故弹性模量对组织不敏感。【P4】 4、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别?为什么? 5、 决定金属屈服强度的因素有哪些?【P12】 答:内在因素:金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素:温度、应变速率和应力状态。 6、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险?【P21】 答:韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂,这种断裂有一个缓慢的撕裂过程,在裂纹扩展过程中不断地消耗能量;而脆性断裂是突然发生的断裂,断裂前基本上不发生塑性变形,没有明显征兆,因而危害性很大。 7、 剪切断裂与解理断裂都是穿晶断裂,为什么断裂性质完全不同?【P23】 答:剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离,一般是韧性断裂,而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂,解理断裂通常是脆性断裂。 8、 何谓拉伸断口三要素?影响宏观拉伸断口性态的因素有哪些? 答:宏观断口呈杯锥形,由纤维区、放射区和剪切唇三个区域组成,即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置,因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 9、 论述格雷菲斯裂纹理论分析问题的思路,推导格雷菲斯方程,并指出该理论的局限性。【P32】 答: 2 12?? ? ??=a E s c πγσ,只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词: (1)应力状态软性系数—— 材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值,即: () 32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 (2)缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体,往往存在截面的急剧变化,如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等,这种截面变化的部分可视为“缺口”,由于缺口的存在,在载荷作用下缺口截面上的应力状态将发生变化,产生所谓的缺口效应。【P44 P53】 (3)缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σb 的比值,称为缺口敏感度,即: 【P47 P55 】 (4)布氏硬度——用钢球或硬质合金球作为压头,采用单位面积所承受的试验力计算而得的硬度。【P49 P58】 (5)洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头,以测量压痕深度所表示的硬度【P51 P60】。

模拟电子书后习题答案第3章

习题第3章 【3-1】 如何用指针式万用表判断出一个晶体管是NPN 型还是PNP 型?如何判断出管子的三个电极?锗管和硅管如何通过实验区别? 解: 1. 预备知识 万用表欧姆挡可以等效为由一个电源(电池)、一个电阻和微安表相串联的电路,如图1.4.11所示。 μA 正极红笔 E -+ - e e NPN PNP 图1.4.11 万用表等效图 图1.4.12 NPN 和PNP 管等效图 (1) 晶体管可视为两个背靠背连接的二极管,如图1.4.12所示。 (2) 度很低。2(1) (或(2) 红表笔与然后两如图 图 1.4.13 测试示意图 【3-2】 图3.11.1所示电路中,当开关分别掷在1、2、3 位置时,在哪个位置时I B 最大,在哪个位置时I B 最小?为什么? o 图3.11.1 题3-2电路图

[解] 当开关处于位置2 时,相当一个发射结,此时I B 最大。当开关处于位置1时,c 、e 短路,相当于晶体管输入特性曲线中U CE =0V 的那一条,集电极多少有一些收集载流子的作用,基区的复合还比较大,I B 次之。当开关处于位置3 时,因集电结有较大的反偏,能收集较多的载流子,于是基区的复合减少,I B 最小。 【3-3】 用万用表直流电压挡测得电路中晶体管各极对地电位如图3.11.2所示,试判断晶体管分别处于哪种工作状态(饱和、截止、放大)? + 6V + 12V -- - 图3.11.2 题3-3电路图 解: 【3-4】 [解(a)管压降U B I β (b)(c)电路中,BE B 12V 0.023mA 510k U I -=≈Ω ,CE B 12V 5.1k 6.1V U I β=-??Ω=,管压降足以建立集电 极结反压,晶体管工作在放大区。 【3-5】分别画出图3.11.4所示各电路的直流通路和交流通路。

国内做高分子复合材料比较好的课题组

国内做高分子(树脂基)复合材料比较好的课题组作者:扈艳红 最近登录的一个学生学术网站,有篇帖子讨论了国内的做复合材料比较好的课题组,整理了一下,希望对我的小朋友们有点用处。大家若有更多信息,可以跟帖哦。 詹茂盛:北京航空航天大学教授、博士生导师;高分子复合材料系 研究方向:1.磁场环境功能复合材料; 2.聚合物基复合材料; 3.塑料合金与加工关键技术。 简介: 2004年-2005年兼任东京都立大学客座教授。中国复合材料学会聚合物基复合材料分会副主任,中国塑料加工协会专家,日本高分子学会正会员,《塑料》编委,北京塑料工业协会理事。承担了各类基金科研项目,以及其他重要项目。译著3部,合著3部,申请发明专利12项,部级2等奖和3等奖共4项,5项研究成果实现了产业化。 张佐光:北京航空航天大学博士,教授 研究方向:先进树脂基复合材料功能复合材料与高分子材料(防弹、电磁波、摩擦) 简介:兼任中国复合材料学会常务理事兼副秘书长,中国塑料加工协会理事,全国纤维增强塑料标准化委员会委员,《复合材料学报》副主编,《工程塑料应用》、《新型碳材料》编委等学术职务。发表学术论文120余篇,合作编著书2部,获得部级科技进步奖6项,国家专利5项。 川大的傅强教授,研究聚烯烃复合材料的加工成型方向; 中大的章明秋教授,以前做聚丙烯,现在做环氧树脂,学术水平很高, 北化的张立群教授,主要是橡胶复合材料,年轻有为,人也很好; 如果不限压力大就去化学所或应化所了。 北理工 刘吉平教授,博导,学科带头人,2009年中科院院士北理工唯一申报者,现在手下只有一两个博士,急缺人! 这是个好机会啊~ 北理工 杨荣杰教授博导副院长国内含能材料权威 对学生特别好,还给介绍工作~ 中科院长春应化所殷敬华 天津工业大学李嘉禄正在申请院士主要研究三维纺织复合材料 化学所杨士勇

2015年材料力学性能思考题大连理工大学讲解

一、填空: 1.提供材料弹性比功的途径有二,提高材料的,或降低。 2.退火态和高温回火态的金属都有包申格效应,因此包申格效应是 具有的普遍现象。 3.材料的断裂过程大都包括裂纹的形成与扩展两个阶段,根据断裂过程材料的宏观塑性变形过程,可以将断裂分为与;按照晶体材料断裂时裂纹扩展的途径,分为和;按照微观断裂机理分为和;按作用力的性质可分为和。 4.滞弹性是指材料在范围内快速加载或卸载后,随时间延长产生附加的现象,滞弹性应变量与材料、有关。 5.包申格效应:金属材料经过预先加载产生少量的塑性变形,而后再同向加载,规定残余伸长应力;反向加载,规定残余伸长应力的现象。消除包申格效应的方法有和。 6.单向静拉伸时实验方法的特征是、、必须确定的。 7.过载损伤界越,过载损伤区越,说明材料的抗过载能力越强。 8. 依据磨粒受的应力大小,磨粒磨损可分为、 、三类。 9.解理断口的基本微观特征为、和。10.韧性断裂的断口一般呈杯锥状,由、和三个区域组成。 11.韧度是衡量材料韧性大小的力学性能指标,其中又分为、 和。 12.在α值的试验方法中,正应力分量较大,切应力分量较小,应力状态较硬。一般用于塑性变形抗力与切断抗力较低的所谓塑性材料试验;在α值的试验方法中,应力状态较软,材料易产生塑性变形,适用于在单向拉伸时容易发生脆断而不能充分反映其塑性性能的所谓脆性材料; 13.材料的硬度试验应力状态软性系数,在这样的应力状态下,几乎所有金属材料都能产生。 14. 硬度是衡量材料软硬程度的一种力学性能,大体上可以分为 、和三大类;在压入法中,根据测量方式不同又分为 、和。 15. 国家标准规定冲击弯曲试验用标准试样分别为试样 和试样,所测得的冲击吸收功分别用 、标记。 16. 根据外加压力的类型及其与裂纹扩展面的取向关系,裂纹扩展的基本方式有、和。 17. 机件的失效形式主要有、、三种。 18.低碳钢的力伸长曲线包括、、、 、断裂等五个阶段。 19.内耗又称为,可用面积度量。 20.应变硬化指数反映了金属材料抵抗均匀塑性变形的能力,在数值上等于测量形成拉伸颈缩时的。应变硬化指数与金属材料的层错能有关,层错能低

1模电实验一思考题答案

实验指导书思考题及答案 实验1.1 示波器的使用 实验预习 阅读本实验内容,了解示波器的工作原理、性能及面板上常用的各主要旋钮、按键的作用和调节方法。试填写表1-3的选项内容。 填空:当用示波器观测信号,已知信号频率为1KHz,峰-峰值为1V,则应将Y 轴衰减选择 0.2V /格的档位,扫描时间选择 0.2ms /格的档位。(要求:波形Y 轴显示占5格,X 轴显示一个周期占5格) 实验总结 1、说明示波器Y 轴校零的方法,以及作用。 答:Y 轴校零,把耦合方式放“GND”,调整输入通道的垂直“POSITION ”旋钮,将零基准线调到合适的位置。 Y 轴校零作用:确定信号零的位置,能看出波形相对于零是高还是低。 2、示波器上的信号测试线(同轴电缆)上黑夹子和红夹子在测试信号时能否互换使用: 1)可以( ); 2)不可以( √√)。 在用示波器观测波形时,一般情况下黑夹子接被测电路何处: 表1-3 选定示波器正确的操作方法选定示波器正确的操作方法((正确的在方框内画√,错误的在方框内画×) 显示情况 操作方法 显示出的波形亮度低 调整聚焦调节旋钮(╳); 调整辉度调节旋钮(√) 显示出的波形线条粗 调整聚焦调节旋钮(√); 调整辉度调节旋钮(╳) 显示出的波形不稳定 (波形在X 轴方向移动) 调整触发电平旋钮(√); 调整水平位移旋钮(╳) 显示出的波形幅值太小 调整垂直衰减旋钮(√); 调整垂直位移旋钮(╳) 显示出的波形X 轴太密 调整扫描时间旋钮(√); 调整垂直衰减旋钮(╳)

1)接被测信号“地”( √√ ); 2)悬空不接( ); 3)接电路任意地方( )。 ((在正确的答案后画√√) 3、用示波器测“CAL”的波形时,说明Y 轴输入耦合方式选“DC” 挡与“AC”挡观测时,波形有什么不同?为什么不同? 答:波形样子相同,但垂直方向上有位移。 原因: 1、示波器的“CAL”有1V 的直流分量。 2、选“DC”档:波形的交、直流分量都能显示。 选“AC”档:输入信号要经过电容滤波,因此只能显示交流分量,无直流分量。 4、示波器使用注意事项。 (1)要确定Y 轴零电平的位置,此位置是作图时时间轴的位置。 (2)当波形不能停下来,一直在水平方向移动时,先检查触发源与输入信号的通道是不是一致,再细调触发电平“LEVEL ”旋钮。 (3)扫描时间旋钮扫描时间旋钮的挡位要和信号的周期信号的周期信号的周期匹配,垂直衰减旋钮垂直衰减旋钮的挡位要和信号的幅度信号的幅度信号的幅度匹配。 实验1.2 数字扫频信号发生器的使用 实验总结实验总结 1、用示波器观测信号发生器输出的波形时,两仪器测试线的连接方式如下: 1)必须红夹子和红夹子连,黑夹子和黑夹子连。( √√ ) 2)可任意相连。( ) ((在正确的答案后画√√) 2、在输出不同信号时,信号发生器信号发生器信号发生器的幅度是指的幅度是指的幅度是指以以下几种下几种:: (在正确的答案后画√√) 1)正弦交流电压:1)有效值(√√ )、2)峰值( ) 2)方波电压:1)峰-峰值( )、2)峰值( √√ )

相关主题
文本预览
相关文档 最新文档
