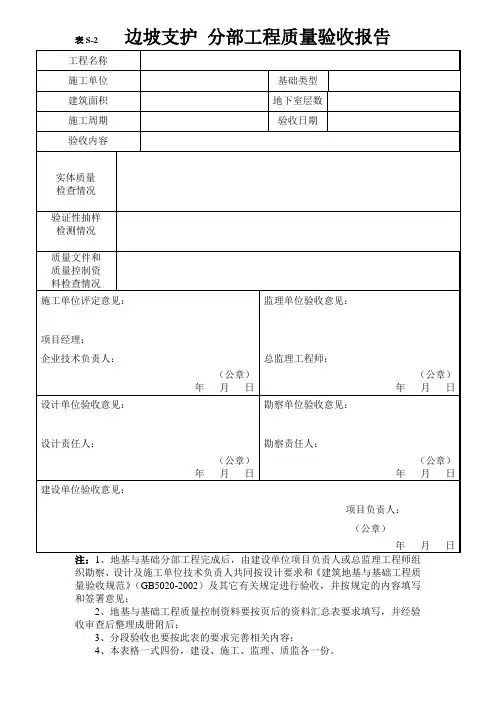

锚杆孔施工质量验收表
锚杆孔验收展示图
单位工程名称瓮福磷矿二期接替穿岩洞基建剥离工程一
标段
施工依据
“东侧EL1356m~EL1380m边坡喷锚支护方案”
报审表(WFEQ-PC-2011-09-78)
分部工程名称穿岩洞矿段北采场
东翼边坡工程
施工单位中国水利水电第九工程局有限公司
单元工程名称EL1356m~EL1380m边坡支护
K0+070~K0+105段
检验日期年月日
平面/展示图:
施工单位意见:
质检员:
年月日监理单位意见
专业监理工程师:
年月日
锚杆孔检查记录
锚杆制作安装质量验收表
单位工程名称瓮福磷矿二期接替穿岩洞基建剥离工程一标段施工依据“东侧EL1356m~EL1380m边坡喷锚支护方案”报审表(WFEQ-PC-2011-09-78)
分部工程名称穿岩洞矿段北采场
东翼边坡工程
施工单位中国水利水电第九工程局有限公司
单元工程名称EL1356m~EL1380m边坡支护
K0+070~K0+105段
检验日期年月日
项次检查项目施工单位检查评定记录监理(建设)单位验收记录
1 力学性能检验合格
2 化学成分等专项检验合格
3 抗震用钢筋强度实测值合格
4 △砂浆标号符合设计要求
5 △注浆材料符合设计和规范要求
6 △锚孔清理无岩粉、积水
7 △锚杆抗拔力符合设计和规范要求
8 锚杆钢筋材质、规格、尺寸符合设计要求
项次检查项目
质量标准
允许偏差(cm)
检测点数合格点数监理(建设)单位验收记录
9 孔位偏差小于10
10 孔深偏差±5
11 孔轴方向垂直岩面或符合设
计要求
测点总数合格率(%)
附
图
施工单位检查评定结果
专业工长(施工员)施工班组长
承包单位:
项目专业质量检查员:年月日
监理(建设)单位
验收结论
专业监理工程师:
(建设单位项目专业技术负责人):
年月日

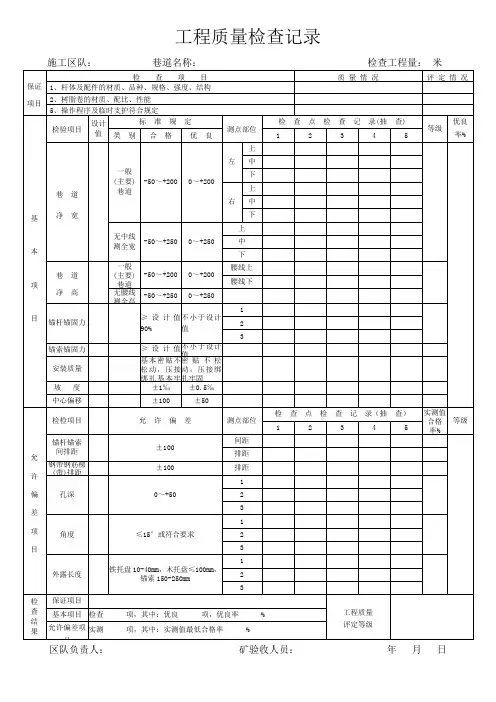

锚杆安装检查记录
排水孔施工质量验收表
排水孔平面/展示图
单位工程名称瓮福磷矿二期接替穿岩洞基建剥离工程一
标段
分部工程名称
穿岩洞矿段北采场
东翼边坡工程
单元工程名称EL1356m~EL1380m边坡支护
K0+070~K0+105段施工依据
“东侧EL1356m~EL1380m边坡喷锚支护方
案”报审表(WFEQ-PC-2011-09-78)
桩号、高程检验日期年月日平面/展示图:
施工单位:
质检员:
日期:年月日监理单位意见:
专业监理工程师:
日期:年月日
排水孔检查记录
钢筋网制作安装质量检查表
单位工程名称瓮福磷矿二期接替穿岩洞基建剥离工程一标
段
施工依据
“东侧EL1356m~EL1380m边坡喷锚支护方案”报审表
(WFEQ-PC-2011-09-78)
分部工程名称穿岩洞矿段北采场
东翼边坡工程
施工单位中国水利水电第九工程局有限公司
单元工程名称EL1356m~EL1380m边坡支护
K0+070~K0+105段
检验日期年月日
项次检查项目施工单位检查评定记录监理(建设)单位验收记录
1 力学性能检查合格
2 化学成分等专项检验合格
3 受力钢筋的弯钩弯折符合要求
4 外观质量符合要求
5 钢筋调直符合要求
6 钢筋材质、规格、尺寸符合要求
项次检查项目
质量标准
允许偏差(cm)
施工单位检查记录
监理(建设)单位
验收记录
7 钢筋间距±2
8 钢筋与基岩面距离±1
9 钢筋绑扎牢固
测点总数合格率(%)
附
图
施工单位检查评定结果
专业工长(施工员)施工班组长
项目专业质量检查员:
项目专业质检部门负责人:年月日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人):年月日
喷射混凝土准喷证
喷射混凝土过程质量检查表
锚杆孔施工质量验收表GB50086-2001 锚杆孔验收展示图
单位工程名称 瓮福磷矿二期接替穿岩洞基建剥离工程一 标段 施工依据 “东侧EL1356m- EL1380m边坡喷锚支护方 案”报审表(WFEQ-PC-2011-09-78)分部工程名称 单兀工程名称 穿岩洞矿段北采场 东翼边坡工程 EL1356m r EL1380m边坡支护 K0+070- K0+105段 施工单位 检验日期 中国水利水电第九工程局有限公司 平面/展示图: K o i o s 施工单位意见: 监理单位意见 质检员: 专业监理工程师: 年月日 单位工程名称 锚杆孔检查记录 GB50086- 2001 瓮福磷矿二期接替穿岩洞 基建剥离工程一标段 分部工程名称 穿岩洞矿段北采场 东翼边坡工程
锚杆制作安装质量验收表
1 2 3 4 5 施工单位检查 评定结果 项目专业质量检查员: 监理(建设)单位 验收结论 专业监理工程师: (建设单位项目专业技术负责人) 锚杆安装检查记录 GB50086-2001 单位工程名称 瓮福磷矿二期接替穿岩洞 基建剥离工程一标段 分部工程名称 穿岩洞矿段北采场东翼边坡工程 单元工程名称 EL1356m- EL1380m 边坡支护 K0+070?K0+105段 施工单位 中国水利水电第九工程局有限公司 单兀工程名称 EL1356rr r EL1380m 边坡支护 K0+070?K0+105段 检验日期 项次 检查项目 施工单位检查评定记录 监理(建设)单位验收记录 项次 10 11 力学性能检验 化学成分等专项检验 抗震用钢筋强度实测值 △砂浆标号 △注浆材料 △锚孔清理 △锚杆抗拔力 锚杆钢筋材质、规格、尺寸 检查项目 孔位偏差 孔深偏差 质量标准 允许偏差(cm ) 小于10 ± 5 合格 合格 合格 符合设计要求 符合设计和规范要求 无岩粉、积水 符合设计和规范要求 符合设计要求 检测点数 合格点数 监理(建设)单位验收记录 saoo 承包单位: 孔轴方向 测点总数 合格率(% 幣杆 直岩 专业工长(施工员) 施工班组长 垂直岩面或符合设 计要求 13QX13QX10
钢板桩支护基坑检查□/验收□表制表单位:
2、具体检查标准见承台基坑开挖设计方案交底或验收表格背面钢板桩支护开挖简要介绍。 1.1.钢板桩支护开挖 以下所述方案,适用于深度不超过5m的基坑。 对于深基坑(深度>5m),施工前应先编制好专项施工方案作为施工指导依据。 1.1.1.钢板桩材料 采用AU23型(材料强度等级为S355GP)或SKSP-ⅥA 型(材质为16Mn钢)钢板桩。 1.1. 2.围檩及支撑材料 框架围囹为HW300×300型钢,直撑、角撑为Φ430*8钢管。所用材料材质为A3钢。 1.1.3.排水系统设置 基坑底部靠边位置,平行基坑边设置一条30×30cm的水沟, 排水方向由中间流向两端的集水井,再用水泵将集水井中的水抽至基坑外排放。 1.1.4.基坑形式示意图 围囹框架支撑结构示意图 支撑间距不大于6m,根据墩身预埋钢筋的位置自行调整。 3m~5m深基坑支护示意图 钢板桩高出原地面50cm,基坑深度与钢板桩嵌固深度之比为2:3;围囹支撑设置在原
地面标高处。 1.1.5.支护结构细部图1.1.5.1.牛腿 钢板桩
围檩应担在牛腿上,牛腿设在有横向支撑和角支撑的部位并与钢板桩焊接以抵抗围檩的受力变形,焊缝必须饱满。 1.1.5. 2.围囹 围囹长边两端支顶与短边型钢上。相交连接处设2块1cm厚A3钢板。 1.1.5.3.支撑
1.1.5.4.施工注意事项 ⑴若因钢板桩施工偏差(不在一条轴线上),导致围囹局部无法与钢板桩紧密贴紧,需在缝隙处垫楔形钢板。 ⑵钢管支撑长度略短,无法顶到围囹时,需在缝隙处垫钢板。 ⑶基坑开挖应遵循时空效应原理,根据地质条件采取相应的开挖方式,一般应“分层开挖、先撑后挖” 。 ⑷基坑开挖至原地面以下1m时,安装框架围囹支撑(即安装围囹时的开挖深度,不能超过1m)。 (资料素材和资料部分来自网络,供参考。可复制、编制,期待你的好评与关注)
锚杆孔施工质量验收表 单位工程名称瓮福磷矿二期接替穿岩洞基建剥离工程一标段施工依据“东侧EL1356m~EL1380m边坡喷锚支护方案”报审表 (WFEQ-PC-2011-09-78) 分部工程名称穿岩洞矿段北采场 东翼边坡工程 施工单位中国水利水电第九工程局有限公司 单元工程名称EL1356m~EL1380m边坡支护 K0+070~K0+105段 检验日期年月日 钻孔深度(m) 孔距(m) 排距(m) 钻孔孔径 检测项目 项目质量标准检查结果 监理(建设)单位检查 结果孔位偏差小于10cm 孔深偏差±5cm 孔轴方向垂直岩壁或符合设计 锚孔清理无岩粉、积水 施工单位检查评定结果 专业工长(施工员)施工班组长 项目专业质检员: 项目专业质检部门负责人:年月日 监理(建设)单位验收结论 专业监理工程师: (建设单位项目专业技术负责人):
年月日 单位工程名称瓮福磷矿二期接替穿岩洞基建剥离工程一 标段 施工依据 “东侧EL1356m~EL1380m边坡喷锚支护方案” 报审表(WFEQ-PC-2011-09-78) 分部工程名称穿岩洞矿段北采场 东翼边坡工程 施工单位中国水利水电第九工程局有限公司 单元工程名称EL1356m~EL1380m边坡支护 K0+070~K0+105段 检验日期年月日 平面/展示图:
施工单位意见: 质检员: 年月日监理单位意见 专业监理工程师: 年月日 锚杆孔检查记录 单位工程名称瓮福磷矿二期接替穿岩洞 基建剥离工程一标段 分部工程名称 穿岩洞矿段北采场 东翼边坡工程 单元工程名称EL1356m~EL1380m边坡支护 K0+070~K0+105段施工单位中国水利水电第九工程局有限公司 施工依据“东侧EL1356m~EL1380m边坡喷锚支护方 案”报审表(WFEQ-PC-2011-09-78) 检验日期年月日 设计孔深(m)钻孔直径(mm) 孔号孔深偏差(cm) 孔位偏差(cm) 锚孔清理孔轴方向 施工班组初 专业工长 (施工员) 施工班组长 监理(建设)单位验收结论:
