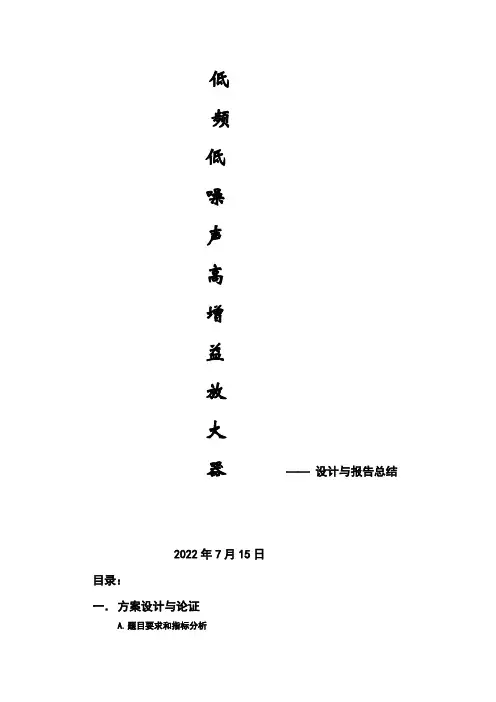

低
频
低
噪
声
高
增
益
放
大
器——设计与报告总结
2012年7月15日
目录：
一．方案设计与论证
A.题目要求和指标分析
B.信号源部分
C.前级放大部分
D.滤波器部分
E.压控放大模块
F.功率放大模块
G.负反馈放大模块
二．电路设计
A.整体电路设计
B.信号源部分
C.前级放大部分
D.滤波器部分
E.压控放大部分
F.功率放大部分
G.负反馈部分
三．测试方法与测试结果
a.仿真部分
b.实测部分
本次设计是以vca810，op07，tda2030，msp430为核心器件的低频低噪声放大器。带宽为3kHz~5kHz,电压放大系数可达200~2000倍，
能保证波形不失真，噪声系数小，性能良好。信号由自制正弦波振荡器产生，经过前级放大，再经vca810进行压控放大，而后经过3阶有源切比雪夫带通滤波器，最后经过tda2030为核心的功率放大器，输出给负载。而由Msp430单片机进行AD采样和DA输出，实现负反馈。设计方案具有放大倍数高，预置步长小，低噪声，数字显示精度高等特点，达到了设计要求，切实可行。
一．方案论证
1.题目要求和指标分析
根据题目要求，设计方案应该实现电压放大，预置步进，数字显示，并且信号的通频带要在3kHz~5kHz,低噪声。综合各项设计指标，将该系统设计为以下模块：信号发生模块，前级放大模块，步进放大模块，滤波器模块，功率放大模块，反馈模块；
具体设计框图如下：
2. 信号源部分
方案1：以为LM358为核心的正弦波振荡器，优点是元器件少，成本低，稳定性好，失真度小，幅度频率可调，常用于音频电路。
方案2：采用555芯片设计，由555定时器所构成的多谐振荡器产生方波，方波经过积分电路产生三角波，三角波再经过差分放大电路的非线性转换产生正弦波。设计过程较繁琐。
方案3：采用ICL8038芯片设计，该芯片是专用的函数发生芯片，波形原理上和555类似，集成度高，能够很好的实现波形的产生，且稳定度高，失真低，但成本较高。
充分考虑成本，设计难易，以及设计要求等指标，选择方案1；
3. 前级放大部分
方案1：利用低噪声运放OP37搭建的同相放大器，元件少，放大效果明显，原理简单，是目前最为常见的放大模块。缺点是带宽有限，不适合高频。
方案2：利用BJT管搭建的放大器，运算过程较方案一较繁琐，精确度没方案1高，成本高，适合高频；
根据题目的设计指标，选择方案1；
4. 压控方案放大模块
方案1：采用压控放大芯片VCA810和DA芯片TLV5638配合。引入噪声小，设计方便，放大倍数调节方便，步进小，但
成本较高。
方案2：使用低噪声运放OP37为主体，用多个反馈电阻，并用继电器选择步进。元器件多，设计复杂，引入噪声大，但
成本较低。
根据题目的设计指标，选择方案1；
5. 滤波器部分
方案1：LC窄带带通滤波器。比较适合高频，对输入输出的阻抗有较大的要求，设计原理简单，精确度较高，缺点是电感,电容的匹配较难。
方案2：有源窄带带通滤波器。适合10KHz以下的信号，精确度很高，过渡带小，衰减快，电路设计较方案1 稍繁琐。
根据题目的要求及精确度方面的考虑，选择方案2；
6. 功率放大模块
方案1：使用BJT管搭建，波形失真度小，噪声低，功率放大效率高，原理简单，但对BJT管的选择有较大的要求，计算较繁琐，元器件使用较多。
方案2：使用集成功率放大芯片，对芯片的要求高，要求芯片噪声低，放大效果明显。
考虑到噪声，放大倍数等因素，采样方案2；
7. 负反馈模块
主要采用单片机MSP430对输入输出信号进过一定比例分压后进行AD采样，通过DA控制vca810进行压控放大，实现精密控制放大倍数，预置步进等，同时单片机实现数字显示，要求单片机运行速度快；
二．电路设计
1.整体电路设计
考虑到此次设计对噪声的要求很高，所以本次设计采用PCB制板，元件安装近，布线简洁，集成电路主要退耦，尽最大的可能把噪声降到最小。信号源由lm358为核心的正弦振动器产生，经过前级放大后由vca810进行压控放大实现精密控制，再经过由3个op07组成的3阶有源带通滤波器，最后通过tda2030为核心的功放电路，输出给负载，由msp430控制AD和DA功能，实现反馈，具体电路如下：
2.信号源部分：
3.前级放大部分：
电路设计如下：
同相输入，要求放大倍数为10倍，而Vout = (1+R4/R3)Vin，所以选择R4 为9K，R3 为1K，为降低噪声，运放选择噪声系数较低的op37，正负电源连接运放时，做退耦处理。
4. 滤波器设计
运放采用op07，因为噪声小，带宽适宜。因为要求通频带为3kHz~5kHz,上下截止频率小于1倍，所以滤波器采用窄带滤波器设计，根据设计要求，我们选择的3阶0.25dB等波纹切比雪夫滤波器，考虑到元件的精度，所以采用MFBP电路，实现谐振频率的精确可调，具体的电路设计如下：
参数计算如下：
几何中心频率为：√（3*5） = 3.873kHz；
Q bp = f0/BW3db = 1.9365
3阶0.25dB等纹波切比雪夫的极点如下：
要求增益为1，所以计算各阶的参数如下：
选择合适的参数，计算各节的参数为：
第一节：R2 = 670K，R1a = 110K, R1b = 4.1K,C = 0.001uF
第二节：R2 = 430K，R1a = 38K, R1b = 2.3K,C = 0.001uF 第三节：R2 = 28K，R1a = 13K, R1b = 684 ,C = 0.01uF
考虑到电阻精度为5%，所以把控制频率的R1b参数控制成可调，
通过示波器把各节X，Y设为输入输出，调节李萨如图，使椭圆成为1条直线即可；
5.压控放大部分：
电路图如下：
6.功率放大部分：
本次设计采用tda2030芯片，这块芯片在音频放大中有广泛的应用，噪声低，功率放大系数明显，具体电路图如下：
功率放大倍数为20倍。
7.负反馈部分
使用TI公司的MSP430实现功能，具体功能为测频，AD采样， DA输出，步进预置，和数字显示，程序框图如下：
中断部分：
三测量方法与测试结果
仿真部分：
A.滤波器仿真：
3kHz：-3.048dB 5kHz -3.016dB B振荡器仿真：
幅度，频率皆可调
实测部分：
输入信号频率为4kHz
噪声测试：
电子技术课程设计报告 设计课题：音频功率放大器的设计与制作 拔河游戏机的设计与制作
模电部分 音频功率放大器的设计与制作 一、设计任务与要求 1）话筒放大器和前置放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20kΩ（也有低输出阻抗的话筒如20Ω，200Ω等），所以话筒放大器的作用是不失真的放大声音信号（最高频率达到20kHz）。其输入阻抗应远大于输出阻抗。前置放大器要求失真小、通频带宽。 2）电子混响器电子混响器的作用是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。该部分电路有专用电路可以选用，不作设计要求。 3）音调控制器音调控制器的作用是控制、调节音响放大器输出频率的高低，音调控制器只对低音频或高音频的增益进行提升或衰减，中音频增益保持不变。这部分参考电路较多，要求通过仿真进行选取，并进行必要的计算。 4）功率放大器功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。当负载一定时，希望输出的功率尽可能的大，输出信号的非线性失真尽可能小，效率尽可能高。功率放大器的常见电路形式有单电源供电的OTL电路和正负双电源供电的OCL 电路。有专用集成电路功率放大器芯片。可采用由集成运算放大器和晶体管组成的功率放大器，要求进行必要的计算和计算机仿真。 设计参数 ①放大器的失真度<1%。 ②放大器的功率>1W。 ③放大器的频响为50Hz—20kHz。 ④音调控制特性为自选。 （3）设计要求 1）调研，查找并收集资料。 2）总体设计，画出框图。
3）单元电路设计。 4）电气原理设计---绘制原理图。 5）参数计算——列元器件明细表。 6）用EWB对设计电路进行仿真实验，并给出仿真结果及关键点的波形。 7）撰写设计说明书。 8）参考资料目录。 二、方案设计与论证 2.1 音响模块流图 图2－1电路整体框图 话音放大器：话音放大器的作用是不失真地放大音频信号。 电子混响器：电子混响器是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。 混合前置放大器：混合前置放大器的作用是将音乐信号和电子混响后的声音信号混合放大。 音调控制器：音调控制器主要是控制、调节音响放大器的幅频特性。 功率放大器：功率放大器的作用是给音响放大器的负载RL提供一定的输出功率 电路方案的比较与论证 2.2话音放大电路的比较与论证 方案一：采用uA741运算放大器设计电路，uA741通用高增益运算通用放大器，早些年最常用的运放之一。应用非常广泛，双列直插8脚或圆筒8脚封装。工
自动增益控制放大器 一、设计思路描述 本自动增益控制放大器系统以MSP430G2553为控制核心。利用单片机内部ADC10对末级输出信号采样，可由按键控制三种模式以及增益倍数的切换，也可根据采样得到的末级输出信号幅度大小，自动控制DAC7811作为TLC085反馈电阻网络，从而实现对末级自动增益控制。在软件设计中，我们实现三种不同的模式切换： 1.交流手动模式中。根据选择增益倍数不同，我们可以算出不同的code值，将code值传给DAC7811。例如：当我选择0.2倍增益时，那么需要控制前级衰减，同时code值为2048,因此增益倍数Av=0.1*4096/2048=0.2。 2.直流自动换挡模式。根据单片机内部ADC10对输出信号采样幅度大小，自动控制前级是否衰减、控制CD4051选择OPA 2227反馈电阻，从而实现0.2、0.5、 2、5的最大增益倍数。 3.自动增益模式。根据利用单片机内部ADC10对输出信号采样幅度大小自动控制前级是否衰减，控制CD4051选择OPA 2227反馈电阻。 二、硬件电路设计 2.1前级信号衰减电路 VDD
图2.1 前级衰减电路 如图2.1所示，前级衰减电路由CD4051、OPA2227、20K?以及2K?电阻组成，其中CD4051为单刀八掷开关。在该电路中，单片机MSP430G2553通过P1.3口进行对CD4051中两种电阻进行选择，改变OPA2227反馈电阻，从而实现0.1倍与1倍的控制。 在整个电路中，前级衰减电路十分重要，它不仅仅是对输入信号进行衰减，还可以对单片机MSP430G2553进行保护。 2.2末级DAC7811增益自动控制电路 图2.2 DAC7811增益自动控制电路 图2.2为末级DAC7811增益自动控制电路。利用单片机内部ADC10对输出信号经过OPA2340绝对值整形后的波形进行采样，根据幅值控制CD4051选择
题目：音频功率放大器电路 音频功率放大器设计任务 1、基本要求 （1）频带范围 200Hz —— 10KHz，失真度 < 5%。 （2）电压增益 >= 20dB。 （3）输出功率 >= 1 W (8欧姆负载)。 （4）功率放大电路部分使用分立元件设计。 发挥部分 （1）增加音调控制电路。 （2）增加话筒输入接口，灵敏度 5mV，输入阻抗 >> 20 欧姆。 （3）输出功率 >= 10W (8欧姆负载)。 （4）其他。 目录 1 引言····························································· 2 总体设计方案·····················································2.1 设计思路······················································· 2.2 总体设计框图··················································· 3 设计原理分析·····················································3.1设计总原理图 3.2设计的PCB电路图 ··· 1 引言 在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。
音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。本次设计旨在熟悉设计流程，达到基本指标。 2 总体方案 根据实验要求，本次设计主要是也能够是用集成功放TDA2030为主的电路 一、电路工作原理 图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。 RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。 R2、R3决定了该电路交流负反馈的强弱及闭环增益。该电路闭环增益为 （R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。静态工作点稳定性好。 C4、C5为电源高频旁路电容，防止电路产生自激振荡。R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。 2．电流反馈 电流反馈是指在一个反馈电路中，若反馈量与输出电流成正比则为电流反馈;若反馈量与输出电压成正比则为电压反馈。通常可以采用负载短路法来判断。 从概念上说，若反馈量与输出电压（有时不一定是输出电压，而是取样处的电压）成正比则为电压反馈；若反馈量与输出电流（有时不一定是输出电流，而是取样处的电流）成正比则为电流反馈。在判断电压反馈和电流反馈时，除了上述方法外，也可以采用负载短路法。负载短路法实际上是一种反向推理法，假设将放大电路的负载电阻RL短路（此时，），若
低噪放大器定义： 噪声系数很低的放大器。一般用作各类无线电接收机的高频或中频前置放大器，以及高灵敏度电子探测设备的放大电路。在放大微弱信号的场合，放大器自身的噪声对信号的干扰可能很严重，因此希望减小这种噪声，以提高输出的信噪比。由放大器所引起的信噪比恶化程度通常用噪声系数F来表示。理想放大器的噪声系数 F=1（0分贝），其物理意义是输入信噪比等于输出信噪比。现代的低噪声放大器大多采用晶体管、场效应晶体管；微波低噪声放大器则采用变容二极管参量放大器，常温参放的噪声温度Te可低于几十度(绝对温度)，致冷参量放大器可达20K以下，砷化镓场效应晶体管低噪声微波放大器的应用已日益广泛，其噪声系数可低于 2 分贝。放大器的噪声系数还与晶体管的工作状态以及信源内阻有关。为了兼顾低噪声和高增益的要求，常采用共发射极一共基极基联的低噪声放大电路。 低噪放大器的原理： 地球站的品质因数（G/T）主要取决于天线和低噪声放大器（LNA）的性能。接收系统的噪声温度Ts是指折算到LNA输入端的系统等效噪声温度，它主要由天线噪声温度TA、馈线损耗LALA 和低噪声接收机噪声三个部分组成。 低噪放大器的应用： 低噪放大器(LNA)主要面向移动通信基础设施基站应用，例如收发器无线通信卡、塔顶放大器(TMA)、组合器、中继器以及远端/数字无线宽带头端设备等应用设计，并为低噪声指数(NF, Noise Figure)立下了新标竿。目前无线通信基础设施产业正面临必须在拥挤的频谱内提供信号质量和覆盖度的挑战，接收器灵敏度是基站接收路径设计中最关键的要求之一，合适的LNA选择，特别是第一级LNA可以大幅度改善基站接收器的灵敏度表现，低噪声指数也是关键的设计目标，Avago提供了1900MHz下0.48dB同级产品的噪声指数。另一个关键设计为线性度，它影响了接收器分辨紧密接近信号和假信号分别的能力，三阶截点OIP3可以用来定义线性度，在1900MHz和5V/51mA的典型工作条件下，Avago特有的GaAs增强模式pHEMT工艺技术可以带来0.48dB的噪声指数和35dBm的OIP3，在2500MHz和5V/56mA的典型工作条件下，噪声指数为0.59dB，OIP3则为35dBm。通过低噪声指数和高OIP3，这些Avago的新低噪声放大器可以提供基站接收器路径比现有放大器产品更大的设计空间。 LNA经历了早期液氦致冷的参量放大器、常温参量放大器的发展过程，随着现代科学技术的高速发展，近几年已被微波场效应晶体管放大器所取代，此种放大器具有尺寸小、重量轻和成本低的优异特性。特别是在射频特性方面具有低噪声、宽频带和高增益的特点。在C、Ku、Kv 等频段中已被广泛的使用，目前常用的低噪声放大器的噪声温度可低于45K。 在雷达射频接收系统中，对系统性能指标的要求越来越高，其中低噪声放大器是影响着整个接收系统的噪声指标的重要因素。与普通的放大器相比，低噪声放大器作用比较突出，一方面可以减少系统的杂波干扰，提高系统的灵敏度；另一方面可以放大系统的射频信号，保证系统正常工作。因此，低噪声放大器的性能制约着整个接收系统的性能，对整个接收系统性能的提高起了决定性的作用。因此，研制宽频带、高性能、更低噪声的放大器，已经成为微波技术中发展的核心之一。 由放大器所引起的信噪比恶化程度通常用噪声系数F来表示。理想放大器的噪声系数F=1（0分贝），其物理意义是输出信噪比等于输入信噪比。现代的低噪声放大器大多采用晶体管、场效应晶体管；微波低噪声放大器则采用变容二极管参量放大器，常温参放的噪声温度Te可低于几十度（绝对温度），致冷参量放大器可达20K以下，砷化镓场效应晶体管低噪声微波放大器的应用已日益广泛，其噪声系数可低于2分贝。
电压控制增益可变放大器（VGA）设计 摘要 本设计以VCA822芯片为核心，加以其它辅助电路实现对宽带电压放大器的电压放大倍数、输出电压进行精确控制。放大器的电压放大倍数从0.1倍到10倍变更，通过电压跟随器确保输入阻抗＞1012Ω。选用高增益带宽积的运放保证放大器的带宽大于15MHz。 关键词：宽带直流放大器；控制电压；电压变换；VCA822； ABSTRACT This experiment is designed with VCA822 chip as the core, with other auxiliary circuit to realize the voltage gain of the broadband voltage magnification, as well as the accurate control of the output voltage. Amplifier voltage magnification changes from 0.1 times to 0.1 times through the voltage follower to ensure that the input impedance > 1012Ω. At the same time, the selection of high gain bandwidth product of the op-amp is to ensure the bandwidth of the amplifier greater than 15 MHZ.
目录 1.系统方案比较与设计 2.理论分析与计算 3.单元电路设计与计算 3.1一级同相放大电路 3.2二级可控放大电路 3.3三级同相放大电路 3.4四级反向放大电路 3.5甲乙类功率放大电路 4.系统测试 5.结论 6.参考文献

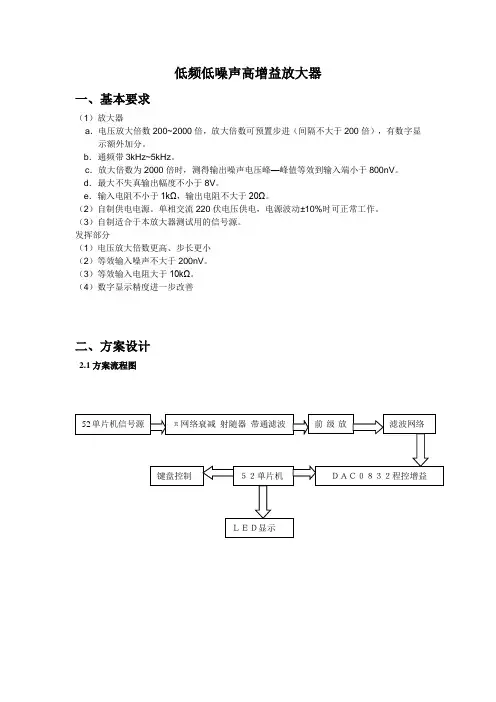

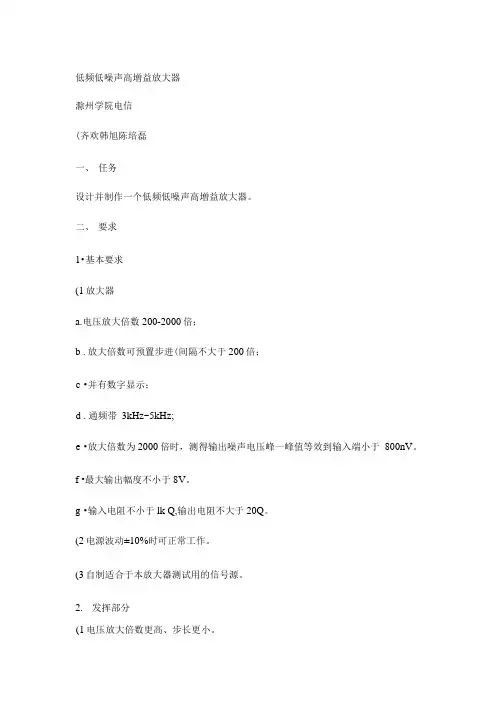

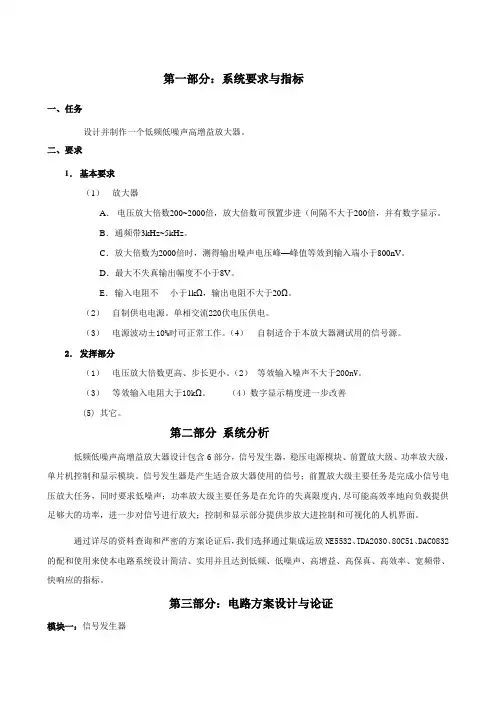

低频低噪声高增益放大器 一、基本要求 （1）放大器 a．电压放大倍数200~2000倍，放大倍数可预置步进（间隔不大于200倍），有数字显示额外加分。 b．通频带3kHz~5kHz。 c．放大倍数为2000倍时，测得输出噪声电压峰—峰值等效到输入端小于800nV。d．最大不失真输出幅度不小于8V。 e．输入电阻不小于1kΩ，输出电阻不大于20Ω。 （2）自制供电电源。单相交流220伏电压供电，电源波动±10%时可正常工作。 （3）自制适合于本放大器测试用的信号源。 发挥部分 （1）电压放大倍数更高、步长更小 （2）等效输入噪声不大于200nV。 （3）等效输入电阻大于10kΩ。 （4）数字显示精度进一步改善 二、方案设计 2.1方案流程图
