常用气动电磁阀图形符号时间：2011-11-27
常用液压电磁阀图形符号
时间：2007-4-12
常用液压图形符号 （1）液压泵、液压马达和液压缸 名称符号说明名称符号说明 液压泵 液压泵一般符号 双作用缸不可调单 向缓冲缸 详细符号 单向定量液压泵单向旋转、 单向流动、 定排量 简化符号 双向定量液压泵双向旋转， 双向流动， 定排量 可调单向 缓冲缸 详细符号 单向变量液压泵单向旋转， 单向流动， 变排量 简化符号 双向变量液压泵双向旋转， 双向流动， 变排量 不可调双 向缓冲缸 详细符号 液压马达液压马达一般符号简化符号 单向定量 液压马达 单向流动， 单向旋转 可调双向 缓冲缸 详细符号 双向定量 液压马达 双向流动， 双向旋转， 定排量 简化符号 单向变量 液压马达 单向流动， 单向旋转， 变排量 伸缩缸
双向变量液压马达双向流动， 双向旋转， 变排量 压力转换 器 气-液转换 器 单程作用 摆动马达双向摆动， 定角度 连续作用 泵-马达定量液压 泵-马达 单向流动， 单向旋转， 定排量 增压器 单程作用 变量液压 泵-马达 双向流动， 双向旋转， 变排量，外 部泄油 连续作用 液压整体 式传动装 置 单向旋转， 变排量泵， 定排量马达 蓄能器 蓄能器一般符号 单作用缸 单活塞杆 缸 详细符号 气体隔离 式 简化符号重锤式 单活塞杆 缸（带弹簧 复位） 详细符号弹簧式 简化符号辅助气瓶 柱塞缸气罐 伸缩缸 能量源 液压源一般符号 双作用缸单活塞杆 缸 详细符号气压源一般符号
简化符号电动机 双活塞杆 缸 详细符号原动机电动机除外 简化符号 （2）机械控制装置和控制方法 名称符号说明名称符号说明 机械控制 件直线运动 的杆 箭头可省略 先导压力 控制方法 液压先导 加压控制 内部压力控制旋转运动 的轴 箭头可省略 液压先导 加压控制 外部压力控制定位装置 液压二级 先导加压 控制 内部压力控制，内 部泄油 锁定装置 *为开锁的 控制方法 气-液先导 加压控制 气压外部控制，液 压内部控制，外部 泄油 弹跳机构 电-液先导 加压控制 液压外部控制，内 部泄油 机械控制方法 顶杆式 液压先导 卸压控制 内部压力控制，内 部泄油 可变行程 控制式 外部压力控制（带 遥控泄放口） 弹簧控制 式 电-液先导 控制 电磁铁控制、外部 压力控制，外部泄 油 滚轮式 两个方向操 作 先导型压 力控制阀 带压力调节弹簧， 外部泄油，带遥控 泄放口 单向滚轮 式 仅在一个方 向上操作， 箭头可省略 先导型比 例电磁式 压力控制 先导级由比例电磁 铁控制，内部泄油
换向阀图形符号（摘自GB/T786.1-1993)
追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步直动式、先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步膜片结构、先导式膜片结构、直动活塞结构、分步活塞结构、先导活塞结构) 。 (一)、直动式电磁阀 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作，但一般通径不超过25mm。 (二)、分步直动式电磁阀 原理：它是一种直动和先导式相结合的原理，当入口与出口压差≤0.05Mpa，通电时，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。 当入口与出口压差>0.05Mpa，通电时，电磁力先打开先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀和主阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。 特点：在零压差或真空、高压时亦能可靠工作，但功率较大，要求竖直安装。 (三)、先导式电磁阀 原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差，推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限很高，但必须满足流体压差条件 电磁阀包括（线圈、磁铁、顶杆）。 当线圈接通电流，便产生了磁性，跟磁铁相互吸引，磁铁就会拉动顶杆。关闭电源，磁铁和顶杆就复位了，这样电磁阀就完成了作功过程。这就是电磁阀的工作原理。 电磁阀一般用于液压系统，来关闭和开通油路。 实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。电磁阀的工作原理是不同的。 比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。 而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。 这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大 而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。
液压气动专业常用英语词汇 一、阀类 Solenoid valve 电磁阀 Check valve 单向阀 Cartridge valve 插装阀 Sandwich plate valve 叠加阀 Pilot valve 先导阀 Pilot operated check valve 液控单向阀Sub-plate mount 板式安装 Manifold block 集成块 Pressure relief valve 压力溢流阀 Flow valve 流量阀 Throttle valve 节流阀 Double throttle check valve 双单向节流阀Rotary knob 旋钮 Rectifier plate 节流板 Servo valve 伺服阀 Proportional valve 比例阀 Position feedback 位置反馈Progressive flow 渐增流量 De-energizing of solenoid 电磁铁释放 二、介质类 Phosphate ester (HFD-R) 磷酸甘油酯Water-glycol (HFC) 水-乙二醇Emulsion 乳化液 Inhibitor缓蚀剂 Synthetic lubricating oil 合成油 三、液压安装工程 Contamination 污染 Grout 灌浆 Failure 失效 Jog点动 Creep爬行 Abrasion 摩擦 Retract（活塞杆）伸出 Extension （活塞杆）缩回 Malfunction 误动作 Pickling 酸洗 Flushing 冲洗 Dipping process 槽式酸洗 Re-circulation 循环 Passivity 钝化Nitric acid 柠檬酸 Argon 氩气 Butt welding 对接焊 Socket welding 套管焊 Inert gas welding 惰性气体焊 四、管接头 Bite type fittings 卡套式管接头 Tube to tube fittings 接管接头 union 直通接管接头 union elbow 直角管接头 union tee 三通管接头 union cross 四通管接头 Mal stud fittings 端直通管接头 Bulkhead fittings 长直通管接头 Weld fittings 焊接式管接头 Female connector fittings 接头螺母Reducers extenders 变径管接头 Banjo fittings 铰接式管接头 Adjustable fittings/swivel nut 旋转接头 五、伺服阀及伺服系统性能参数Dynamic response 动态频响 DDV-direct drive valve 直动式伺服阀NFPA-National Fluid Power Association 美国流体控制学会 Phase lag 相位滞后 Nozzle flapper valve 喷嘴挡板阀 Servo-jet pilot valve 射流管阀 Dither 颤振电流 Coil impedance 线圈阻抗 Flow saturation 流量饱和 Linearity 线形度 Symmetry 对称性 Hysterics 滞环 Threshold 灵敏度 Lap 滞后 Pressure gain 压力增益 Null 零位 Null bias 零偏 Null shift 零飘 Frequency response 频率响应 Slope 曲线斜坡
下面两张图详细说明了气阀工作的全部状态 1、黄圈里的方框表示的是电磁阀常态位的接口连通状态 2、黄圈里的方框是电磁阀励磁状态的接口连通状态 图形符号的含义一般如下： (1)用方框表示阀的工作位置，有几个方框就表示有几“位”； (2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向； (3)方框内符号“┻”或“┳”表示该通路不通； (4)方框外部连接的接口数有几个，就表示几“通”； (5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。 从上至下从左到右分别是 直动式：两位两通，两位三通常通，两位三通常断 先导式：两位两通，两位三通常通，两位三通常断 两位五通单电控，两位五通双电控 三位五通中封，三位五通中泄，三位五通中压
===================================================================== A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）
P与T不通时，就可用于调压回路，（例如Y阀） P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面
常用液压与气动元件符号(GB
常用液压与气动元件符号（GB/T786.1-93） 专业英语词汇 专业英文词汇行业术语 Hydrauic circuit 液压回路 进油和回油节流调速Flow control valve in inlet and outlet lines Sequerce control with 双缸顺序控制 two cylinders 快过回路 Rapid-t averse feed circuit Differential circuit 差动回路 Flow divider 分流阀 位移-步骤图 Displacement-step diagram Electro hydraulics 电液压系统 附录常用液压与气动元件图形符号（GB/T786.1-93）表1 基本符号、管路及连接 名称符号名称符号工作管路管路连接于
邮箱流部控制管路密闭式邮箱连接管路直接排气交叉管路带连接排气 揉性管路带单向阀快换接头 组合元件线不带单向阀快换接头 管口在绞面以上的油箱单通路旋转接头 管口在绞面以下的油箱三通路旋转接头 表2 控制机构和控制方法 名称符号名称符号 按钮式人力控制单向滚轮式机械控制 手柄式人力控制单作用电磁控制 踏板式人力控制双作用电磁控制
顶杆式人力控制电动机旋转控制 弹簧控制加压或减压控制 滚轮式机械控制内部压力控制 外部压力控制电-液先导控制 气压先导控制电-气先导控制 液压先导控制液压先导泄压控制 液压二级 先导控制 电反馈控制 气-液先导 控制 差动控制 表3 泵、马达和缸 名称符号名称符号 单向定量液压泵定量液压泵-马达
附录：常用液压与气动元件图形符号（GB/T 786.1—1993） 表1 基本符号、管路及连接 名称符号名称符号 工作管路管端连接于油箱底 部 控制管路密闭式油箱 连接管路直接排气 交叉管路带连接排气 柔性管路带单向阀快换接头 组合元件线不带单向阀快换接 头 管口在液面以上油 箱 单通路旋转接头 管口在液面以下油 箱 三通路旋转接头 表2 控制机构和控制方法 名称符号名称符号按钮式人力控制踏板式人力控制 手柄式人力控制顶杆式机械控制 弹簧控制液压先导控制 单向滚轮式机械控 制 液压二级先导控制 单作用电磁控制气—液先导控制 双作用电磁控制内部压力控制 续表名称符号名称符号电动机旋转控制电-液先导控制 加压或泄压控制电气 滚轮式机械控制液压先导泄压控制 外部压力控制电反馈控制 气压先导控制差动控制
表3 泵、马达和缸 名称符号名称符号 单向定量液压泵液压整体式传动装 置 双向定量液压泵摆动马达 单向变量液压泵单作用弹簧复位缸 双向变量液压泵单作用伸缩缸 单向定量马达单向变量马达 双向定量马达双向变量马达 定量液压泵—马达单向缓冲缸 变量液压泵—马达双向缓冲缸 双作用单活塞杆缸双作用伸缩缸 双作用双活塞杆缸增压缸 表4 控制元件 名称符号名称符号直动型溢流阀溢流减压阀 先导型溢流阀先导型比例电磁 溢流 减压阀 先导型比例电磁 溢流阀 定比减压阀
卸荷溢流阀定差减压阀双向溢流阀直动型顺序阀直动型减压阀先导型顺序阀 先导型减压阀单向顺序阀（平衡阀） 直动型卸荷阀集流阀 制动阀分流集流阀 不可调节流阀单向阀 可调节流阀液控单向阀 可调单向节流阀液压锁 续表名称符号名称符号 调速阀或门型梭阀 带消声器的节流 阀 与门型梭阀 调速阀快速排气阀 温度补偿调速阀二位二通换向阀 旁通型调速阀二位三通换向阀 单向调速阀二位四通换向阀 分流阀二位五通换向阀
如何认识常见的液压元件符号 液压系统的图形符号，各国都有不同的绘制规定。有的采用结构示意图的方法表示，称为结构式原理图。这种图形的优点是直观性强，容易理解液压元件的内部结构和便于分析系统中所产生的故障。但图形比较复杂，尤其是当系统的元件较多时，绘制很不方便，所以在一般情况下都不采用。有的采用原理性的只能式符号示意图，这种图形的优点是简单清晰，容易绘制。我国制定的液压系统图图形符号标准就是采用原理性的职能式符号绘制的。现将一些常见的液压元件职能式图形符号分类摘编于书后附表一中，并对阅读要点作如下简介： （1）油泵及油马达以圆圈表示。圆圈中的三角形表示液流方向，如果三角形尖端向外，说明液流向外输出，表示这是油泵。若三角形尖端向内，则说明液流向内输入，表示这是油马达。如果圆圈内有两个三角形，表示能够换向。若元件加一斜向直线箭头、则是可变量的符号，表示其排量和压力是可调节的。 （2）方向阀的工作位置均以方框表示。方框的数目表示滑阀中的位置数目，方框外的直线数表示液流的通路数，方框内的向上表示液流连同方向，“T”表示液流被堵死不通。方框的两端表示控制方式，由于控制方式不同，其图形符号也是不一样。 （3）压力阀类一般都是用液流压力与弹簧力相平衡，来控制液压系统中油液的工作压力。方框中的箭头数表示滑阀中的通道数，通道的连通分常开与常闭两种，在液压系统中科根据工作需要进行选择。 （4）节流阀通常以一个方框中两小段圆弧夹一条带箭头的中心直线表示。如果节流阀作用可调，则再在方框内画一条带箭头的斜线。 （5）将液压元件的图形符号有机地连接起来，即可组成一个完整的液压系统图（又称液压回路图）。
液压传动总复习习题答案 一、是非题（对的画“√”，错的“×”）并对你认为有错的题目进行改正 1、液压传动是以液体作为工作介质进行能量传递的一种传动形式。（√）正确： 2、液压系统压力的大小决定于外界负载的大小。（√）正确： 3、液压系统某处的流速大小决定该处流量的大小。（√）正确： 4、当活塞面积一定时，要增大活塞运动速度可增加流量。（√）正确： 5、密封容积的变化是容积式泵能完成吸油和压油的根本原因之一。（√）正确： 6、液压系统的牵引力越大，活塞运动速度越快。（×）正确：液压系统的牵引力是与活塞面积有关，是成正比。 7、当泵的输出压力升高到调节值以上时，限压式叶片泵： （A）转子与定子间的偏心距e自动减小。（√）正确： （B）泵的输出流量自动增大。（√）正确：泵的输出流量自动减小。 8、若泵的密封容积在运转中能不断变化，此泵为变量泵。（×）正确：若泵的密封容积在运转中能不断变化，此泵为定量泵。 9、油缸中作用在活塞上的液压推动越大，活塞的运动速度越快。（×）正确：油缸中作用在活塞上的液压推动越大，活塞的运动速度越慢。 10、液压缸的工作压力总是等于液压泵的额定压力。（×）正确：液压缸的工作压力总是小于液压泵的额定压力。 11、差动连接液压缸的结构不同于单出杆双作用式液压缸（×）正确：差动连接只是一种连接方式，与结构无关，只要是双作用式液压缸都能差动连接。 12、系统中工作元件的工作压力等于泵的额定压力。（×）正确：系统中工作元件的工作压力小于泵的额定压力。 13、液压传动的压力决定于外负载，并随外负载的减小而增大（×）正确：液压传动的压力决定于外负载，并随外负载的减小而（减小） 14、油液的粘度与温度成正比而与压力成反比（×）正确：油液的粘度与温度成（反比）而与压力成（正比） 15、在运动中密封容积能不断变化的泵即为变量泵（×）正确：在运动中密封容积能不断变化的泵即为（定）量泵 16、当转速一定时，泵的排量即为泵的流量（×）正确：当转速一定时，泵的排量与转速的乘积为泵的流量

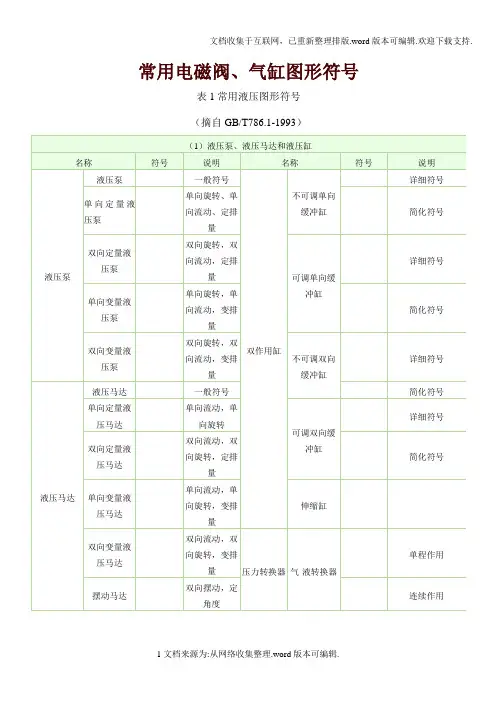

常用电磁阀、气缸图形符号 表1常用液压图形符号 （摘自GB/1993） （1）液压泵、液压马达和液压缸 名称符号说明名称符号说明 液压泵 液压泵一般符号 双作用 缸不可调单 向缓冲缸 详细符号 单向定量液压泵单向旋转、 单向流动、 定排量 简化符号 双向定量液压泵双向旋转， 双向流动， 定排量可调单向 缓冲缸 详细符号 单向变量液压泵单向旋转， 单向流动， 变排量 简化符号 双向变量液压泵双向旋转， 双向流动， 变排量不可调双 向缓冲缸 详细符号 液压马达液压马达一般符号简化符号 单向定量 液压马达 单向流动， 单向旋转 可调双向 缓冲缸 详细符号 双向定量 液压马达 双向流动， 双向旋转， 定排量 简化符号
单向变量液压马达单向流动， 单向旋转， 变排量 伸缩缸 双向变量液压马达双向流动， 双向旋转， 变排量 压力转 换器 气-液转换 器 单程作用 摆动马达双向摆动， 定角度 连续作用 泵-马达定量液压 泵-马达 单向流动， 单向旋转， 定排量 增压器 单程作用 变量液压 泵-马达 双向流动， 双向旋转， 变排量，外 部泄油 连续作用 液压整体 式传动装 置 单向旋转， 变排量泵， 定排量马 达 蓄能器 蓄能器一般符号 单作用缸单活塞杆 缸 详细符号 气体隔离 式 简化符号重锤式 单活塞杆 缸（带弹 簧复位） 详细符号弹簧式 简化符号辅助气瓶 柱塞缸气罐
伸缩缸 能量源 液压源 一般符号 双作用缸 单活塞杆缸 详细符号 气压源 一般符号 简化符号 电动机 双活塞杆缸 详细符号 原动机 电动机除外 简化符号 （2）机械控制装置和控制方法 名称 符号 说明 名称 符号 说明 机械控制件 直线运动的杆 箭头可省略 先导压力控制方法 液压先导加压控制 内部压力控制 旋转运动的轴 箭头可省略 液压先导加压控制 外部压力控制 定位装置 液压二级 先导加压控制 内部压力控制，内部泄油 锁定装置 *为开锁的 控制方法 气-液先导加压控制 气压外部控制，液压内部控制，外部泄油 弹跳机构 电-液先导加压控制 液压外部控制，内部泄油 机械控制方法 顶杆式 液压先导卸压控制 内部压力控制，内部泄油 可变行程控制式 外部压力控制（带遥控泄放 口）
电磁阀常用气动符号含义 2013-05-17 10:38:57| 分类：技术|举报|字号订阅 在设计过程中，常常需要看气路图。但是气路图中使用到的种种符号常常让我们感到为难。因为自控学科出身的人，通常都没有系统学习过机械专业的气动符号标准。这里，我将简单介绍一下气路图中通常使用的几种气动元件符号，以便于自控设计人员能够更直观的理解气路图。图1中简单列举了压力控制及电磁控制的标准画法。 如果我们需要看某种电磁阀有几种工作状态，也就是我们上面所说的是“几位”，我们需要看在图符上代表阀体的正方形，这种正方形有几个就代表“几位”，如图2所示。而后面的“几通”，则由其中的一个正方形上与箭头线及T 线相交的点表示，有几个交点就代表“几通”，如图3所示。
这些电磁阀的气动符号中代表阀体的正方形内通常标注有箭头或“T”线，箭头表示气流方向，双向箭头表示气流可以双向流动。字母“T”则表示截止。在电磁阀的气动符号上．通常还会有一些字母标志，以表明电磁阀的各个通路的大致用途。以两位五通电磁阀为例：五通电磁阀一般为1个进气口(用字母P表示)．两个排气口(用字母R表示)，两个工作口(用字母A、B表示)。通常阀体都会有功 气口用数字表示,符合ISO 5599标准 (两位五通和三位五通方向阀) 1 进气口 2,4 工作口或输出口 3,5 排气口 12,14 控制口 10 输出信号清零的控制口 81,91 外控口 82,84 控制气路排气口
气口用字母表示(实际中常见) A,B,C 工作口或输出口 P 进气口 R,S,T 排气口 L 泄漏口 X,Y,Z 控制口 电磁阀符号解释 前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T 线）有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。 电磁阀符号注释—气动电磁阀图形符号，图形符号的含义一般如下： (1)用方框表示阀的工作，有几个方框就表示有几“位”； 气动电磁阀图形符号(2)方框内的箭头表示油处于接通状态，但箭头方向不一定表示液流的实际方向；
. ;. 电磁阀符号含义及表示方法详解 电磁阀符号是什么，又是如何标注的呢?电磁阀符号主要是对电磁阀功能进行描述的示意图，以便在设计过程中更加清晰地表达。下面，世界工厂泵阀网来为大家详细介绍电磁阀符号。 电磁阀符号有两种国际通用的标法，分别是数字标法和字母标法，他们的关系是1=p=进气口，5=R=排气口，3=s=排气口，2=a=工作口1，4=b=工作口2。其他还有82，84，12，14口，暂不表述，属于先导那一块的。 电磁阀符号解释 前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。 图形符号的含义一般如下： (1)用方框表示阀的工作位置，有几个方框就表示有几“位”; (2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向; (3)方框内符号“┻”或“┳”表示该通路不通; (4)方框外部连接的接口数有几个，就表示几“通”; (5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口; (6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
在气路(或液路)上来说，两位三通电磁阀:具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
电气符号表示方法 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下
SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下************************************************** 型号含义：
《液压与气动》试卷（1） 一、填空（42分） 1．液压传动是以为工作介质进行能量传递的一种形式。 2．液压传动是由、、、、和五部分组成。 3．液体粘性的物理意义是既反映，又反映。4．液体的压力是指，国际单位制压力单位是，液压中还常用和。 5．液压系统的压力是在状态下产生的，压力大小决定于。 6．液压泵是通过的变化完成吸油和压油的，其排油量的大小取决于。7．机床液压系统常用的液压泵有、、三大类。 8．液压泵效率包含和两部分。 9．定量叶片泵属于，变量叶片泵属于（单作用式、双作用式）10．液压缸是液压系统的，活塞固定式液压缸的工作台运动范围略大于缸有效行程的。 11．液压控制阀按用途不同分为、、三大类。 12．三位换向阀的常态为是，按其各油口连通方式不同常用的 有、、、、五种机能。 13．顺序阀是利用油路中控制阀口启闭，以实现执行元件顺序动作的。14．节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路,即、、 三种形式节流调速回路。 15．流量阀有两类：一类没有压力补偿，即抗负载变化的能力，如；另一类采取压力补偿措施，有很好的抗干扰能力，典型的如和，即抗干扰能力强。16．溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力，液压系统过载时。 二、是非题 (10分) 1、液压泵的理论流量与输出压力有关。（） 2、限压式变量叶片泵根据负载大小变化能自动调节输出流量（） 3、液压马达输出转矩与机械效率有关，而与容积效率无关。（） 4、单杆式液压缸差动连接时，活塞的推力与活塞杆的截面积成比，而活塞的运动速度与活塞杆的截面积成反比。（） 5、单向阀只允许油液朝某一方向流动，故不能作背压阀用。（） 6、溢流阀在工作中阀口常开的是作调压溢流阀用，阀口常闭的是作安全阀用。 （） 7、节流阀和调速阀均能使通过其流量不受负载变化的影响。（） 8、节流阀的进、回油节流调速回路是属于恒推力调速。（） 9、在液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。（） 10、三种调速回路的共同缺点是执行元件的速度随负载的变化而发生较大的变化。 （） 三、问答题（20分） 1.液压传动有哪些基本组成部分?试说明各组成部分的作用？（10分） 2. 3.液压系统的辅助装置有哪些？蓄能器在液压系统中有何作用？（10分）
电磁阀符号原理图及介绍 时间：2014-08-30 来源：上海丹可电磁阀点击： 895 次 电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。在设计过程中，常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。 电磁阀符号由方框、箭头、“T”和字符构成。 电磁阀图形符号的含义一般如下： 1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有两种工作位置。 2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向; 3、方框内符号“┻”或“┳”表示该通路不通; 4、方框外部连接的接口数有几个，就表示几“通”; 5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口; 6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。 电磁阀原理图：
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。 三位五通电磁阀有三种形式： 中封：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭。 中卸：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分布经电磁阀两个排气口排出。中压：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，并持续给压，使气缸前腔和后腔压力与进气端压力一致，进气口打开，排气口关闭。 简单的说，这三种型式在两个线圈分布通电的情况下，效果都是一样的，区别在于连接上气缸，并且两个线圈都不给电的情况下。 中封用于保压回路，中压用于调压回路，中卸用于卸荷回路
液压总复习题 何发伟
液压与气动技术总复习题 一、填空 1．液压系统中的压力取决于负载，执行元件的速度取决于流量。 2．空压机产生的压缩空气，还须经过干燥、净化、减压、稳压等一系列的处理才能满足气压系统的要求。 3．在液压传动系统中，液体在管道中流动时，垂直于流动方向的截面即为通流截面。 4．伯努利方程是能量守恒定律在流体力学中的一种具体表现形式。 5．液压泵是依靠密闭容积大小的反复变化进行工作的，所以称其为容积式液压泵。 6．由于液压泵各相邻零件之间存在间隙，会产生泄漏，因此液压泵输出压力越高，实际流量比理论流量越小。 7．气缸和气压马达用压缩空气作为工作介质，所以其输出力和扭矩较小。 8．双叶片摆动缸两叶片对称布置，摆动角度不超过 180。。 9．单向阀的作用是使压力油只能向一个方向流动，不能反方向流动。 10．机动换向阀主要借助于安装在工作台上的挡铁或凸轮来迫使其换向，从而控制油液流动方向。 11．减压阀主要是用来减小液压系统中某一油路的压力，使这一回路得到比主系统低的稳定压力。 12．在气压传动系统中，气动控制元件是用来控制和调节压缩空气的压力、方向、流量以及发送信号的重要元件，利用它们可以组成各种气动控制回路. 13．容积式空气压缩机的工作原理是使单位体积内空气分子的密度增加以提高压缩空气的压力。 14．把节流阀串联在液压缸的回油路上，借助于节流阀控制液压缸的排油量来实现速度调节的回路称 为回油节流调速回路。 15．调速阀能在负载变化的条件下，保证进出口的压力差恒定。 16.在液压技术中,管道内流动的液体常常会因阀门突然关闭停止运动而在管内形成一个很大的压力峰值,这种现象叫做液压冲击。 17.液压传动中压力和流量是最重要的两个参数。压力取决于负载 ;流量决定执行元件的_______速度_____。 18. 液压控制阀的作用是控制液压系统中液流的___压力_____、____流量____和___方向_____。 19.液压马达的容积效率为实际流量与理论流量的比值。 20. 为防止活塞在行程终端发生撞击，在气缸行程终端一般都设有缓冲装置。 21梭阀是两个输入口1中只要有一个有信号输入时，其输出口2就有信号输出。 22.为防止活塞在行程终端撞击端盖而造成气缸损伤和降低撞击噪音，在气缸行程终端一般都设有缓冲 装置。 23.普通气缸是指缸筒内只有一个活塞和一个活塞杆的气缸，有单作用和双作用气缸两 种。 24.气缸的负载率是指气缸的实际负载力F与理论输出力F0之比。 25.以气动符号所绘制的回路图可分为定位和不定位两种表示法。不定位回路图是根据信 号流动方向，从下向上绘制的。 26.在气动回路中，元件和元件之间的配管符号是有规定的。通常工作管路用实线表示，控制管 路用虚线表示。 27.常用障碍信号的消除方法有：单向滚轮杠杆阀、延时阀、中间记忆元 件。
化工常用仪表、控制图形符号 根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。 一、图形符号 1、测量点 测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。 (a) (b) 图1-2-1 测量点 若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。 2、连接线图形符号 仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-014为0.14MPA的空
气源，ES-24DC为24B的直流电源。 当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。 仪表连接图形符号见表1-2-1。 表1-2-1 仪表连线符号表
3、 仪表图形符号 仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。如图1-2-2（a ）。处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。 （a ） (b) (c) 图1-2-2 仪表图形符号 分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边形，如图1-2-3（b ）所示。分散控制系统内部连接的可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm （或10mm ）。其他仪表或功能图形符号见表1-2-2。 B
常用图例符号 第一节 常用仪表、控制图形符号 根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。 一、图形符号 1．测量点 测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。 图1测量点 图(a) 图(b) 测量点 测量点 若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。必要时，检出元件或检出仪表可以用表2所列的图形符号表示。 2．连接线图形符号 仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。 当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。 仪表连接线图形符号见表1。
表1 仪表连线符号表 气压信号线6 电信号线或 短划线与细实线成45°角，下同 导压毛细管8液压信号线 9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链 13二进制电信号 14二进制气信号 15 当有必要区分信号线的类型时 3．仪表图形符号 仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。 其他仪表或功能图形符号见表2 4．表示仪表安装位置图形符号 表示仪表安装位置的图形符号见表3
双液控单向阀符号 二位二通电磁阀符号 二位三通电磁阀符号 二位三通电磁球阀 二位四通电磁阀 三位五通电磁阀 三位四通电液压阀符号
三位四通比例阀 先导型压力控制阀 先导型比例电磁式压力控制阀 单作用电磁铁 双作用电磁铁 单作用可调电磁操作(比例电磁铁，力马达等) 液压先导加压控制
液压二级先导加压控制 气-液先导加压控制 电-液先导加压控制 先导型比例电磁式溢流减压阀符号 定比减压阀符号 定差减压阀符号 液压先导加压控制
液压二级先导加压控制 气-液先导加压控制 电-液先导加压控制 先导型比例电磁式溢流减压阀符号 定比减压阀符号 定差减压阀符号
电磁阀符号 目录 定义 示例及说明 电磁阀符号解释 编辑本段定义 电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。在设计过程中，常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。 编辑本段示例及说明 附图：从上至下从左到右分别是 直动式：两位两通，两位三通常通，两位三通常断 先导式：两位两通，两位三通常通，两位三通常断 两位五通单电控，两位五通双电控 三位五通中封，三位五通中泄，三位五通中压 编辑本段电磁阀符号解释 前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T 线)有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。 图形符号的含义一般如下： (1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
