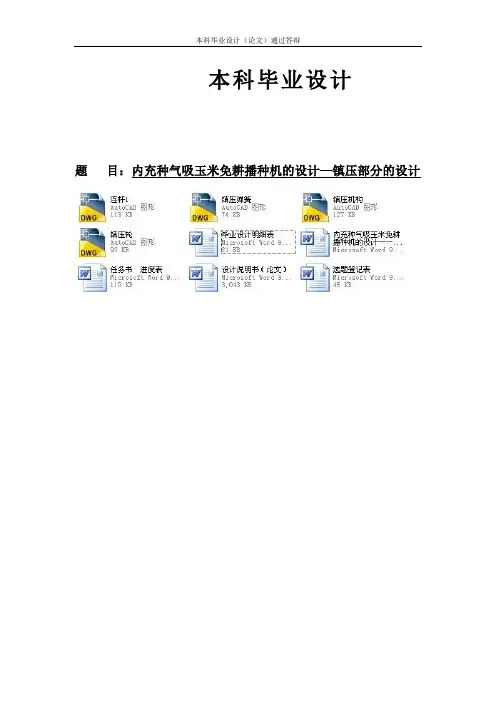

本科毕业设计
题目：内充种气吸玉米免耕播种机的设计—镇压部分的设计
针对一年两熟地区夏玉米整秆覆盖下免耕直播冬玉米易产生堵塞这一难题，提出了对行播种思路，研制了玉米对行免耕施肥播种机。根据玉米免耕播种的特定农艺要求，阐述了气吸式玉米免耕播种机的设计原则和思想，介绍了其结构特点和技术参数，并对切茬开沟器部件和镇压部分提出了合理的工作参数及设计。该机能在留茬地上一次完成破茬开沟、施肥、播种以及覆土镇压等作业工序。作业时，土壤扰动少，并可满足高速精量播种质量要求。；对播种机构进行了改进，设计了单圆盘和双圆盘两种播种镇压单体，采用单体仿行，田间防堵性能试验表明双圆盘播种单体结构简单，防堵性能好，播深一致性好，有效解决了原样机相邻两组种管之间的壅堵问题。
样机试制成功后进行了整机播种性能试验，试验表明改进后的机具在玉米整秆覆盖下对行免耕播种玉米防堵效果显著，种、肥播深变异系数较改进前明显变小，整机结构设计合理，为一年两熟地区冬玉米免耕播种提供了技术支持。
关键词：保护性耕作；一年两熟；内气吸玉米免耕播种机；防堵；设计
According to the two crops a year in summer corn whole stalk mulching under no-tillage direct seeding of winter maize the problem of clogging, proposed to the row seeding ideas, development of corn on no-tillage fertilizing and seeding machine. According to the requirements of specific agronomic no-till maize, expounds the design principles and ideas of the suction maize no-tillage planter, the structure characteristics and technical parameters are introduced, and put forward the reasonable working parameter and design about ground-working opener and repression of. The function completed crop open ditch, fertilization, sowing and soil-covering press once in the stubble on the work process. During the operation, less soil disturbance, and can meet the requirements of high-speed precision sowing quality. The seeding mechanism; improved design, single disc and double-disc two planting monomer, the monomer to follow, the anti-blocking performance test shows that the disc seeding single body has the advantages of simple structure, good anti-blocking performance, sowing depth consistency is good, effective solution to the original machine two sets of adjacent pipe. Blocking problem.
After the success of the prototype of the seeding performance test, test show that the improved machine in the whole corn stalk mulching under no-tillage corn of anti-blocking effect, a fertilizer seeding depth, coefficient of variation than before improvement becomes small, the structure design is reasonable, and provides technical support for the year two land area of winter maize no-tillage planter.
Keywords:conservation tillage; two crops a year; the gas suction maize no-tillage planter anti-blockage; design;
目录
第一章绪论 (1)
1.1 国内外耕播种机的研究概况 (1)
1.2 精密播种的发展趋势 (4)
1.3 课题研究的意义与内容 (5)
1.4 课题研究内容与技术路线 (6)
第二章内气吸玉米免耕播种机单体的设计 (8)
2.1 开沟器性能分析及设计 (8)
2.2 播种单体整体结构分析 (12)

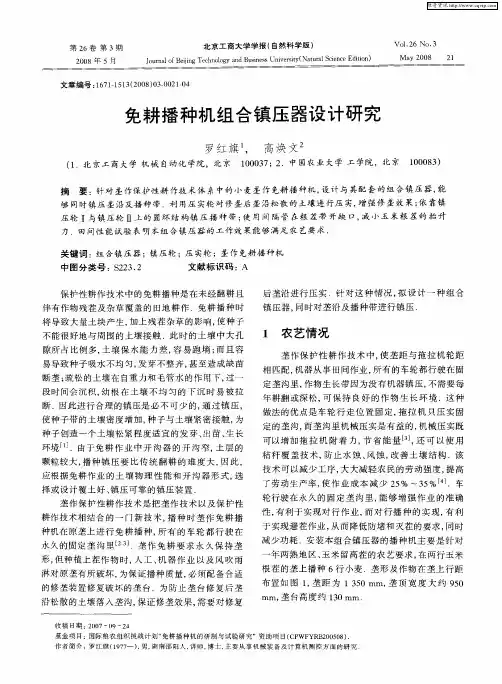

2.3 镇压机构的总体设计 (13)
参考文献 (21)
致谢 (23)
第一章绪论
1.1 国内外播种机的研究概况
1．1．1 保护性耕作技术的基本概念
保护性耕作是相对传统耕翻、裸露休闲的一种新型耕作技术，它的前身叫“免耕法”，随着研究的深入和推广的扩大，发现免耕只能适应部分土壤和自然条件，1980年以后逐步改为保护性耕作法[1]。国外定义为：“用大量秸秆残茬覆盖地表，将耕作减少到只要能保证种子发芽即可，主要用农药来控制杂草和病虫害的耕作技术”。我国学者在多年科学研究的基础上，把保护性耕作定义为“以水土保持为中心，保持适量的地表覆盖物，尽量少翻动土层，而又能保证作物正常生长的耕作方法” [3]。2002年农业部为了使广大农民容易理解，按照保护性耕作的内涵和目标，将其定义为“对农田实行免耕、少耕，并用作物秸秆覆盖地表，以减少风蚀、水蚀，提高土壤肥力和抗旱能力的先进农业耕作技术” [1]。
保护性耕作的基本技术包括四项内容：一是免耕播种施肥。与传统耕作不同，保护性耕作的种子和肥料要播到有秸秆覆盖的土壤里，有些还是免耕地，所以需要特殊的免耕施肥播种机；二是秸秆残茬管理。收获后秸秆和残茬留在地表做覆盖物，是减少水土流失、抑制扬沙的关键；三是杂草及病虫害防治。能否成功的控制杂草和病虫害是保护性耕作能否成功的关键；四是深松与表土作业。深松即疏松深层土壤，基本上不破坏土壤结构和地面植被，打破硬底层，可提高天然降雨入渗率，增加土壤含水量 [1] [4]。
美国、加拿大、澳大利亚等旱地农业大国相继开展了保护性耕作的研究，经过长期试验证明保护性耕作有以下优点：①减少地表径流，减轻土壤风蚀、水蚀，改善环境，增加水分入渗[5] [6]；②增加土壤有机质含量，改善土壤结构[7]；③提高水、土、光等资源的利用率[8]；④作物根系发达，干物质积累多，产量提高[9]；⑤生产成本下降，收入增加，经济效益改善[10]。根据中国农业大学等单位在山西10余年的系统试验，保护性耕作与传统翻耕相比较，具有显著的效益：①社会效益。减少径流60％、水蚀80％、减少风蚀60％。抑制沙尘暴。不烧秸秆、减少大气污染。②生态效益。休闲期土壤贮水量增加14％～17％，水分利用率提高15％～19％；提高土壤肥力，土壤有机质年提高0.03％～0.05％，速效氮和速效钾提高。③经济效益。提高玉米、玉米产量13％～17％；减少作业工序，降低作业成本10％～20％；增加农民收入20％～30％ [1]。
1．1．2国内外播种机的发展现状[11]
我国的播种机以传统的谷物条播机为主，与小型拖拉机配套的播种机及畜力播种机目前仍占主导地位。全国有500家左右的企业生产播种机，其中只有10家生产与大中型拖拉机配套的
播种机，与小拖配套的播种机和畜力播种机的产量已占到全国播种机产量的90%以上。近几年，我国的联合作业播种机发展也较快，其机具主要有播种一拖肥联合作业机、耕作—播种联合作业机、松土—施肥—覆膜—穴播联合作业机和施水—播种联合作业机等，目前又发展了铺膜播种联合作业机。另外，精少量播种机具推广势头强劲，玉米精少量播种机和中耕作物精密播种机推广应用迅速。
目前国外精密播种机已达到相当完善的程度，在精密播种机上除了设有完善的整地、覆土、镇压及施肥、洒农药装置外，其排种装置多采用新的工作原理，包括各种气力式排种原理与机械式排种原理，以保证单粒精密播种。另外，液压技术及电子技术也在播种机上得以应用。20世纪80年代，美国、澳大利亚、加拿大、法国等西方国家开始研制并广泛使用气力式精密播种机械，其中气流一阶分配式集排排种系统大量应用在谷物条播机上。
1．1．3 气吸式播种机的特点[12]
粘玉米粒小，普通槽轮播种机的下粒孔就显得大，一个轮孔里有时就容纳两粒，播下去，了后期不好间苗，又浪费种子资源增加了费用；甜玉米粒虽大，但薄得很，不耐机械磨损，不适宜用普通播种机播种。以上两种玉米播种时需催芽的，催芽后的种子是无法用槽轮播种机播种的，只能改用机械播种为半机械播种或手工播种。气吸式播种机就能解决了这些问题。这种播种机是目前国产的可用于播种甜、粘玉米等小粒作物的最理想机械，是被实践证明了的。其好处是：
1、快，保证作业进度，一次播两垄，一天可播5公顷。
2、省，省种子。单粒下粒，粒粒之间距离自行设定，每粒之间可3寸、4寸，也可
6寸等近十多种距离体现形式。
3、匀，株距设定是人为的，要多远有多远，均匀一致。
4、安，播种质量高，利于出苗，十分安全；催过芽的种子到保护，新生根不受破
坏，没有伤口，安全有效。
5、廉，价格低。每次播两垄的，每台造价3800－4000元多，四垄的、六垄的，
而且垄距可调。
1．1．4 国内免耕播种机的现状
我国地块比较小，免耕播种机一般都设计为悬挂式的，且不能设计得太重，否则国内目
前拖拉机的液压机构将举不起来播种机；但是免耕地表有残茬覆盖，土壤容重一般较高，故要求播种机单体又必须有一定的重量才能达到入土开沟的目的。同时，在我国拖拉机功率有限，播行不能太多，否则由于播种机工作阻力太大拖拉机将拉不动。由于以上制约因素，国外的免耕播种机从结构和工作性能等方面均不能在我国目前条件下使用，这就要求我们在我国现有的条件下，选择或设计合适的免耕播种机。[13]
我国免耕播种机的研究起步比较晚，20世纪90年代以前，我国科研工作者对免耕播种
机的研究主要集中在玉米免耕播种机的土壤工作部件研究。如原北京农业大学施森宝等人
（1990年）设计的2BQM-6和它的改进型2BQM-6D （图1-7），大连农牧机械制造厂生产的2BQM-6A 型免耕播种机（图1-8）是目前较为成熟的一种[14]。该机主要是采用了凿形刀式破茬松土装置，其工作原理为推力分茬
[15]，凿形刀因其入土性能好，工作时不需增加配重，因此整机重量小，可采用悬挂式。石家庄农机厂生产的2BFY －3型，山西省新绛机械厂生产的2BGM －3等。
20世纪90年代以后，为设计出适合我国国情、结构合理的优良免耕播种机，以中国农业大学保护性耕作研究中心为代表，在玉米、玉米免耕播种机方面研究较多。
我国玉米免耕播种机在产业规模上、品种上、质量上，远远不能满足推广保护性耕作技术的生产实际需要，另外不同地区、不同条件下实施免耕播种作业对机具的要求也相差很大，所有的免耕播种机都有其适宜作业的条件，因而结合不同地区农业生产实际条件及要求开发研制适宜的免耕播种机，才能满足在不同地区推广保护性耕作技术的需要。
1．1．5 国内播种机存在的问题
（1）效率低。①工作速度低。目前国外谷物播种机的工作速度已达到15km/h ，个别机型甚至达到20 km/h ，由于受整地质量、土壤各方面条件的限制，工作速度大多采用8~12 km/h 。目前我国的谷物播种机的速度大约为4~7 km/h ，常在5~6 km/h 范围内使用。②播种机工作幅宽小。目前西欧谷物播种机的工作幅宽一般为5~6m ，而美国、加拿大、前苏联等国家，不少机型可达10~15m ，现在我国生产和使用的谷物播种机工作幅宽较大的达到3.6m 。③排种器的排种效率低。因为传统的排种器都是“一器一行”，即一个排种器播一行种子。
（2）外槽轮排种器工作效果不理想。目前国内谷物播种机大多是以外槽轮式排种器为核心工作的部件，型号虽然很多，但由于外槽轮排种器的结构所限，排种脉动性和种子沟内分布不均匀性，是半精密播种难以实现的主要因素。为了克服传统的外槽轮排种器的缺点，采用新的排种器，其种类很多，有水平圆盘式排种器、离心式排种器、摆杆式排种器、锥盘式排种器、气力式排种器和气压式精密排种器等。
1．1．6 播种机的发展趋势
（1）发展联合作业的直接播种。播种联合作业是指在播种的同时，完成耕整地、施肥、喷洒液等作业，其优点是一次可以完成多项作业，作业效率高，保证及时播种，提高产量，可以充分利用配套动力，节省能源，降低作业成本，与传统播种方法相比，联合播种的劳动消耗的作业费用约降低30%。同时，可以减少机组进地次数，使土壤免受机具的过度压实。直接播种是指将作物种子直接播在留茬地里，用于直接播种的机具称为免耕法或少耕法播种机。直接播种机与一般播种机相比，其结构特点主要是在开沟装置上，通常在播种机组前面加装一个种床式开沟器，用以切断地表的残茬和硬秆或耕出窄带作为种床，然后再由装在后面的种沟开沟器在其上开出种沟。
（2）进一步推广精密播种。目前在欧美国家，播种已基本实现了精密化。我国自20世纪70年代初开始研究精密播种，目前全国精播的面积还很少，迄今精密播种的作物基本局限于中耕作物。谷物精播的难度较大，至今国内尚无成熟的机型。气力式播种机由于对种子尺寸要求不严，不需精选分级，伤种少，易达到单粒点播，通用性较好，同时它也具备高速作业的性能，满足了对大功率拖拉机的配套和宽幅作业的要求，作业速度可达10~12 km/h，工作幅宽也可加大到8~12m以上。因此，气力式播种机应用越来越广泛。可以说，气力式精密播种机是21世纪播种机械的发展方向。
（3）广泛采用新原理新技术。目前国外正在发展一些新的播种技术，如日本提出适合蔬菜的静电播种，英国提出适合于蔬菜的液体播种、适合于牧草的超音速播种，还有目前广泛应用的种子带播种等。例如液压等新技术在国外播种机的应用也日益广泛。美国塞科尔5000型气压式播种机用液压马达驱动风机；东德A—697型精密播种机装有供驱动排种锥体的液压马达，当地轮滑动时，液压马达启动，以保证排种锥体的转速与机器前进速度相协调，现时也用以操作开沟器的升降，在大宽幅的播种机上还用液压折叠机架，以便安全运输。[11]
1．2 精密播种的发展趋势[16]
1．2．1 精密播种的发展现状
近年来，精密播种已成为播种作业中一个最具研究潜力的热门话题。精密播种是提高粮食单产的一项现代化综合性技术措施，涉及到育种、种子加工、精密播种机具、土壤精细耕作、植保、施肥和灌溉等一系列技术。精密播种技术的实施,可节省大量优良种子，可节省田间间苗、定苗用工，种子分布合理，减少肥料和光能损失，可增加作物产量，经济效益显著，已成为国家“九五”计划和2010年远景目标纲要内容之一。随着育种、种子加工处理技术、农药、除草剂和水利灌溉技术的不断发展与完善,使种子的发芽率和保苗率有了一定的保证，从而使精密播种技术有了更可靠的保证,所以,精密播种机已成为现代播种技术的主要特征和主要发展方向[5]。精密播种机是决定播种精度的关键性设备，精密排种器是精密播种机的核心部件，它的作用是将种箱或储种室内的种子分成单粒并定时排出。精密排种器按排种原理可分为机械式和气力式两大类[6]，机械式精密排种器的特点是结构相对简单，成本低，但对种子尺寸要求严格，排种机构在充种和刮种时容易伤种，且单粒排种效果差，受排种器性能的限制，不适于高速作业，作业速度一般不超过6km.h-1。而气力式精密排种器，能克服上述机械式播种装置的缺点，而且对种子尺寸要求不严，不需要精选分级，伤种少，易实现单粒点播，作业速度提高潜力大，作业速度可达10km.h-1以上，但结构相对复杂，成本较高，如何提高精密排种器工作性能一直是国内外科研攻关的重点和难点。近年来国内气力式精密播种机发展迅速，但其播种质量及工
作速度一直是制约气力式精密播种机械发展的障碍。因此，为了实现高质量、高效率的精密播种，必须认真研究气力式排种器的工作机理并正确选择排种器形式。目前大豆、玉米等中耕作物播种多采用机械式精密播种，易伤种、工作效率低，部分采用气力式精密播种机的工作效率也不高，多在6km.h-1左右。因此，研究性能优良、价格合理、操作方便的气力式排种器在我国有着广阔的发展前景。
1．2．2 目前精密播种技术中需要解决的关键问题
(1) 农机与农艺相结合。为了真正实现精密播种的经济效益, 要求农机必须和农艺相结合。根据农艺要求, 设计的播种机要保证作物的播种量、种子在田间分布均匀合理, 保证行距株距符合要求, 种子播在湿土层中且用湿土覆盖, 播深一致, 种子损伤率低, 施肥时要求肥料施于种子的下方或侧下方。
(2) 提高精密播种机的作业速度。当前, 精密播种机的作业速度普遍偏低, 最佳作业速度大都不超过8km?h, 如中国农机院等单位联合设计的2BJ—6 型气吹式播种机、黑龙江省友谊农场研制的2BJQ —12 型气吹式播种机、黑龙江省农机所研制的勺轮式播种机, 均为5～7km? h。提高精密播种机的作业速度, 可以使精密播种具有高效、节能、提高单机利用率、保证不误农时的作用。从原理与结构上开发设计新型精密排种器和播种机, 考虑实际生产作业需要, 在满足精播要求的前提下降低成本, 提高精播机作业速度, 已迫在眉睫。
(3) 降低排种器的投种高度。精密播种技术的3 个指标中, 粒距的均匀性与播种深度是影响精密播种的两个关键因素, 而排种器的投种高度恰是影响粒距均匀性的重要因素, 其原因之一是投种高度过高, 种子落入沟底时, 易发生弹跳, 影响了粒距的均匀性与播种深度。原因之二是为了减少弹跳的发生, 加装排种管, 种子在管内运动时由于与管壁相碰撞, 使在输送的过程中相邻两子粒间的距离发生变化, 从而影响了种子在沟底内粒距分布的均匀性。所以, 降低排种器的投种高度是精密播种得以实现的一个关键因素。[17]
1.3 课题的目的和意义
免耕播种的意义重大，并且在我国得到一定的推广一，但是播种机仍存在不成熟的地方，不适应生产需要。国外免耕播种机虽比较成熟，却与我国的实际情况不适应，具体表现为:
①价格昂贵，与我国的生产水平不适应;②工作幅宽较宽，与我国地块小，以家庭为基础的
小规模农业生产，地形复杂等情况不适应;③一般体型大，质量大，多采用牵引式，需要大功率拖拉机配套，与我国以小中功率拖拉机为主不相适应;④大都不能种肥分施，只能种肥混施，与我国施肥量大不适应。目前国外的圆盘开沟器在玉米和玉米免耕播种机上均能采用，有很好的通过性，但它需要较大的正压力才能保证入土。若配重太大，播种机则不能被悬挂起来，从而播种机必须设计成牵引式的，这势必增加机具的复杂性，增加成本。许多圆盘开沟器外侧有一轮子，如图l一12所示JohnDeere免耕播种机上的开沟器。该
轮不仅对圆盘开沟器起限深作用，而且起着圆盘的刮
土作用，因此其作用非常重要。该轮与圆盘安装相对位置虽然
可调的(根据播深要求调整)，由于地表秸秆分布不均匀时，当
遇到秸秆厚度大时，种子就会播在秸秆上。因此在我国高产量、
秸秆量大的地区，无法使用。由上面分析可知，无论整机还是
国外使用较好的圆盘开沟器都难以在我国使用，因此要借鉴国外经验研制中国实用的免耕播种机。
分析我国现有的播种机的使用情况，结合我国地块小、以小功率拖拉机为主及我国的经济状况等现状，可知悬挂式小型整体仿形免耕播种对我国
比较实用。①悬挂式的播种机在作业时，无播种机回转半径，容易播种到地边，充分土地资源，提高亩产量，这对解决我国人多地少，土地资源缺乏等现实问题有着重大意义;②大型机器虽劳均生产率高，但机器单位功率生产率并不一定高，相反，当地块小时，由于大型机器转弯半径大，直行距离(工作形成)短，机器生产率降低。同时，当地表不平度较大时，特别是北方高原丘陵地带，地表起伏较大，使用大型播种机播种，若是单体仿形式的，机具结构较复杂，成本较高，若是整体仿形式的，则种子的播深较难保持一致。但当机型较小，其幅宽较窄，则同时播种的区域横行地表相对较平坦，简单的整体仿形也能达到不同行的播深一致;③与我国农村以小功率拖拉机较多较适应，可充分利用农民现有资源，减少农民开支;④整体仿形结构简单、成本低。
综合上述分析，为解决秸秆量大、大根茬等给播种带来不便的实际问题，满足我国实际生产的需要，小型整体仿形免耕播种机的研制是十分必要的。
1.4 课题研究内容与技术路线
1.4.1 圆盘播种镇压单体结构的改进设计
针对播种过程中发现在相邻两种管间易产生壅堵，采用圆盘播种镇压单体，增强防堵性能。分析圆盘开沟器播种原理，设计单圆盘播种机构、双圆盘播种机机构。圆盘播种镇压单体为单体仿形，包括圆盘开沟器、限深镇压轮。由镇压轮控制圆盘开沟器的播种深度，保证单体仿形。
1.4.2 其它关键部件及整机结构的改进设计
根据玉米行距窄、玉米覆盖量大等特点，对开沟器铲柄受力分析，合理设计开沟器铲柄；设计合理的仿形地轮，减少其打滑率，提高播种质量；对整机结构的优化设计，机器作业故障率降低50%以上。其它装置如机架、传动系统等等，这些大都己比较成熟，只需根据实际情况改变它们零部件的尺寸即可。
1.4.3 技术路线
全日制普通本科生毕业设计 玉米脱粒机的设计 THE DESIGN OF CORN THRESHERS
毕业设计诚信声明 本人郑重声明：所呈交的本科毕业论文是本人在指导老师的指导下，进行研究工作所取得的成果，成果不存在知识产权争议。除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体在文中均作了明确的说明并表示了谢意。同时，本论文的著作权由本人与湖南农业大学东方科技学院、指导教师共同拥有。本人完全意识到本声明的法律结果由本人承担。 毕业设计作者签名： 年月日
目录 摘要 (1) 关键词 (1) 1前言 (2) 2玉米脱粒机的总体构造 (3) 2.1 脱粒机构 (3) 2.2 筛选机构 (3) 2.3 清选机构 (4) 2.4 机架 (4) 3 玉米脱粒机的设计 (5) 3.1 电动机的选择 (5) 3.2 V带传动的计算 (6) 3.2.1 确定传动装置的传动比 (6) 3.2.2 确定计算功率 (6) 3.2.3 确定V带型号 (6) 3.2.4 确定带轮直径与验算速度 (6) 3.2.5 确定V带中心距与基准长度 (6) 3.2.6 验算包角 (7) 3.2.7 计算V带根数 (7) 3.2.8 计算初单根V带拉力最小值 (7) 3.2.9 计算压轴力 (8) 3.3 带轮的设计 (8) 3.3.1 带轮材料选择 (8) 3.3.2 主动带轮设计 (8) 3.3.3 从动带轮设计 (9) 3.4 轴的结构尺寸设计 (9)
3.4.1 传动轴的选择 (9) 3.4.2 确定轴的直径长度 (10) 3.4.3 轴上载荷计算 (11) 3.4.4 校核轴的长度 (13) 3.5 轴承的选用 (13) 3.6 键的选择与计算 (14) 3.6.1 键的选择 (14) 3.6.2 键的强度验算 (14) 3.7 风机的选用 (14) 3.7.1 风速的计算 (14) 3.7.2 受力分析 (15) 4 结论 (16) 参考文献 (16) 致谢 (17) 附录 (17)
2010第5期总第198期 现代制造技术与装备 1引言 当前，我国农业正由传统农业向现代农业转变，农业 机械化水平是衡量农业现代化水平的重要标志。播种机 械是农业机械重要组成部分，发展高质量的播种机械是 现代农业的迫切要求。我国北方由于地形限制，当地农民 急需一种结构简单、使用方便、工作可靠的小型手持式播 种机。 本课题重新设计并优化了播种机的排种机构以及鸭 嘴的启闭控制机构，解决市场上现有播种机存在的卡籽、 漏籽、夹土等问题。播种量可调，每穴播玉米１粒～３粒。 使用ＵＧ软件完成结构设计，利用ＡＤＡＭＳ仿真软件对排 种机构和鸭嘴机构进行运动学仿真。 2手提式播种机结构设计 ２．１手提式播种机排种方案设计 如图１工作原理为：当拉杆１沿图中方向运动时，带动传动销２运动，传动销２带动驱动棘爪３运动，驱动棘爪３通过与排种轮４端面的棘齿啮合从而带动排种轮４转动，进而将玉米种子５排掉。在排种轮４的另一端面也设计成具有同方向的棘轮机构，当排种轮４反向运动时定位棘爪６与棘轮啮合牢牢地进行周向定位，阻止了排种轮４的反向运动。在排种轮４沿轴向运动结束，驱动杆１复位的时候，弹簧由于受到轴向力的作用迫使排种轮４往反方轴向移动，这时排种轮４端面的棘齿与复位后的棘爪啮合接着进行下一次的工作。 ２．２手提式播种机施种方案 主要工作过程：当拉杆１沿图２中方向运动时，通过凸轮机构使联接杆５运动，带动联杆６运动，联杆６带动联杆７运动，联接杆７控制动鸭嘴１０张开，种子落入穴坑里，实现播种。拉杆１继续运动，凸轮机构运动到左端陡峭端时动鸭嘴不再受张开力的作用，因此鸭嘴本身附带的弹簧９迫使动鸭嘴闭合。此时驱动杆１运动到复位位置进行下一次的播种工作。 整个施种过程中弹簧４起到复位作用，杆３起到控制杆５运动轨迹的作用。 ２．３手提式播种机籽数的控制 如图３所示：将插板放置在图中所示的实线位置，玉米种子从种箱中落下进入隔板左边Ａ区域的一个型孔中，实现单籽拨种；若将插板放置在图中虚线位置，落下的种子会进入隔板右边Ｂ区域的两个型孔中，实现双籽拨种；如要实现三籽拨种，不使用插板即可。 ２．４拨籽机构的工作原理 如图４所示，播种机工作时，玉米种子从种箱落入排 手提式玉米播种机的设计研究 李海连罗春阳张学占 （北华大学机械工程学院，吉林132021） 摘要：手提式玉米播种机是一种小型、轻便、操作简单、排种准确、适应性很强的播种机。本文就手提式小型播种机进行了详细的设计研究，利用先进的设计方法完成实验样机的参数化设计，并通过试验研究以及有限元分析、运动学仿真对其结构进行了进一步优化。 关键词：播种机有限元分析运动学仿真 1.拉杆； 2.传动销； 3.驱动棘爪； 4.排种轮； 5.玉米种子； 6.定位棘爪 图1双棘轮机构简图1.驱动杆；2.轴承；3、5、6、7.联接杆；4、9.弹簧；8.定鸭嘴；10.动鸭嘴 图2手提式播种机施种机构简图 1.插板； 2.隔板； 3.肥腿； 4.排种轮 图3籽数控制装置示意图 1.棘轮； 2.排种轮； 3.刮种片 图4拨籽机构的工作原理示 意图 12
本科毕业设计（论文）通过答辩 摘要 本设计是根据国内外播种机的发展趋势，通用性和适应性不断提高以及本着结构简单操作灵活的原则，而设计的一种能同时完成播种施肥工作的小型多功能精密播种机。该机结构上优点，使之能适应各种田地的播种。小到1-2分大的田块，大到上百亩的田块，不管是平坝、还是浅丘地区；无论是板结的土质，还是疏松的土质都能适应。还可以根据用户的不同需求，配置合适的播种器。通过调节犁铧和种子储存孔的行距，能够轻松地播种小麦、大麦、高粱、大豆、玉米等旱粮作物。本例着重对播种机排种器、排肥器、开沟器、覆土器以及镇压轮等结构进行设计选择。 关键词：精密播种播种机播种施肥
本科毕业设计（论文）通过答辩 Abstract The design is based on the development trends and seeder, interoperability and adaptability in a constantly improving the structure and operation of flexible simple principles designed to simultaneously accomplish a small planting fertilization work multifunctional sophisticated seeder. This structural advantages so that they can adapt to a variety of fields planting. Applicable to all sizes of land; Whether plains or hills; Whether hard soil or loose soil. We can select the planting machine according to the different needs of users. By regulating platoon of vehicles and plow can easily sow wheat, barley, sorghum, soybean, corn and other crops. This example focuses on the design seeder platoon of vehicles, fertilization devices, trenching vehicles structure. Key words：precision planting seeder planting fertilization
概述 一、产品简介 1、24/2玉米免耕施肥播种机适于我国黄淮海地区的免耕播种作业，与22以上轮式拖拉机配套，在未耕地或有作物残茬覆盖地进行玉米施肥播种。可一次进地完成尖角开沟侧深施肥、双圆盘开沟施肥播种、覆土器覆土、镇压轮仿形镇压等工序。 该机农艺技术先进、通用性广，具有结构设计合理、田间通过性能好、安装调整使用方便、播深一致、性能可靠、多级变速，株行距可调、作业效率高等特点，是免耕施肥播种玉米的理想作业机具。 2、该机采用新型气吹式排种器，结构简单，设计独特，技术含量高。依靠种子自重和气流辅助力将种子充入型孔，且型孔较大，因此充种性能优越，对种子形状尺寸要求不严，适应性好；对风压波动适应性好，风机动力消耗小，无地头漏播现象；利用气嘴射出的气流将多余种子吹掉，实现了单粒精播、节省种子、苗齐苗壮；在较高作业速度下，排种性能良好，不损伤种子，通过改变排种轮轮速可调节株距，可适用于多种种植密度。排种器由两个地轮总体驱动，避免了单体轮打滑造成的驱动失效。 3、机架采用力双梁矩形框架结构，强度大，刚性好，不变形。整机配置协调紧凑，组建布局合理有序，安装调整方便。 4、该机施肥开沟器上装有主动式杆状滚筒，动力由地轮提供，抛物线形的滚筒能有效防止秸秆杂草对开沟器的缠绕，具有良好的防堵效果。位于施肥开沟器与播种圆盘之间的栅板分禾器，可以有效的阻挡滚筒转动抛出的秸秆杂草，保证圆盘顺利入土，有效避免晾种，提高播种质量。 5、播种单体组件采用了平行四杆机构，单体浮动仿形；限深轮兼起到镇压作用，与播种单体连接部位设计了丝杆式播深调节机构，便于播深调节；整机田间通过性好，各行播深一致，调整简便精确。 6、融合德国风机的先进技术，风机系统机构先进、噪声小、吹风量大、正压值高、工作可靠。采用一级传动方案，结构简化。 7、采用塔轮式变速播种调节机构和螺杆轴套式肥量调节机构，提高了种肥播量调整的方便性和准确性。 二、预期用途 本产品主要用于在未耕地或有作物残茬覆盖地进行玉米施肥播种，用于其它作业均与本产品的预期用途相违背。 本机器只能有熟悉机器特性，并具有相关安全操作知识的人员操作、保养和维修。
摘要 本文是以脱粒机利用钉齿滚筒如何工作来脱玉米粒为研究对象展开工作的，主要是对带轮结构﹑轴与轴承的结构进行的是设计计算。分析论证了各种影响脱粒的因素。进而给出了玉米脱粒机总体结构的设计方案。 本文根据其机器的清选装置的设计实际工作要求，从整体上分为喂入口和排出口﹑脱粒装置﹑清选装置﹑带轮传动的设计几个部分，介绍了结构的设计原则和采取的一些措施，进一步说明了滚筒的性能，特点。本文也有重点介绍了各组成部分的功能﹑特点等。 本文对总体结构进行合理设计，逐步实现了入料﹑脱粒﹑出料一条生产线，保证脱粒的稳定性。本文在后边对脱粒机的各部分工作的稳定性进行了分析论证，从稳定性分析上确保了钉齿滚筒稳定工作的科学依据。 关键词钉齿滚筒；带轮设计；连杆凸轮机构
Abstract This is how the threshers using spike-tooth roller to take off from corn as research object, the main work is to bring wheel shaft and bearing structure, the structure design is calculated. Analysis demonstrates various influence factors of threshing. And the overall structure of corn threshing design scheme Based on the machine cleaning device design actual requirements, from the whole into hello entry and exit rows, cleaning device, threshing wheel transmission device, the design with several parts, introduces the structure design principles and take some measures to further illustrates the performance, characteristic drum. This paper has introduced the function of each component of the characteristics, etc. This paper carries on the reasonable design, the overall structure of the material, gradually achieved threshing, discharge line, guarantee the stability of threshing. Based on the back of each part of threshing working stability is analyzed from the stability analysis and ensure the stable work spike-tooth roller scientific basis. Keywords spike-tooth roller; Belt wheel design ; Connecting rod CAM
精量播种机开题报告
毕业设计开题报告 题目：精量播种机设计 学生姓名：马云鹏学号： 130501617 专业：机械设计制造及其自动化 指导教师：张戌社（教授） 2017 年 4 月 6 日
精量播种技术的重点就是在保证播种密度前提下，同时实现粒距均匀和播深一致。GRIEPENTROG[3]指出均匀的粒距能通过减小作物间对光、养分和水分的竞争来提高产量; GAN 等[4]研究发现，播深不均匀会导致出苗不一致，不育植株增加而造成减产。要实现播种后粒距一致，精密排种技术是其中的关键，种子的平稳运移和种器的驱动技术以及精确定位技术是其重要保障[5]。播种单体精确仿形及其下压力的实时检测和调控是实现播种深度均匀一致的关键。随着人们逐渐对播种装备技术水平需求的提高，以及 GIS、GPS、农田信息采集技术的发展，精量播种机正逐渐向智能化发展，播种作业参数的实时检测、调控、显示和传输，根据田间肥力、光照等条件进行变量播种等智能化播种技术逐渐成为精量播种研究的热点。 1.3国内外发展现状 美国、澳大利亚、德国等国家在 20世纪60 年代开始研制并推广了气力式精量播种机械。国外目前在精量播种机的研究已达到相当完善的程度，在精量播种机上除了设有完善的整地、覆土、镇压、施肥装置外，它的排种装置大多采用新的工作原理包括各种机械式排种原理和气力式排种原理，尽而保证单粒精量播种[6]。中国对于精量播种机的研制开始于 20 世纪 70 年代末，起步较晚，大部分是引进国外的机器、对国外的机型进行仿制，从 20 世纪 90 年代末，我国的精量播种机逐渐有了较好的发展。虽然一些研究成果已经达到国际领先水平，但目前为止，各种精量播种机仍然有不同程度的缺陷，技术较为成熟的精量播种机，也仅是针对大豆等规则作物颗粒的播种效果明显、精确度高以及排种性能好。 精量播种机按照排种原理可分为机械式和气力式两种。机械式精量播种机分垂直圆盘式、锥盘式、垂直窝眼式、纹盘式、倾斜圆盘式、水平圆盘式和带夹式等[7]。气力式精密播机分气吹式、气压式和气吸式等。目前，国内气吸式精量穴播技术和机械式精量穴播技术在作用性能、可靠性能和经济性能等方面存在一定差异。 机械式播种机充种行程长，播种时无需考虑操作气吸式精量播种机时的风机转速、行走速度、油门大小和工作档位等问题;对种子尺寸要求比较严格，排种时容易对小颗粒种子造成挤压和破碎，排种频率低，无法适应高速作业。造价低廉，节省燃油，售价低廉，燃油费、制造费及维修低并且性能稳定。气吸式播种机省种、护种，对种子尺寸要求相对不严，通用性较好，作业速度高，可靠性高，易于实现单粒精播和高速度作业;技术含量高，加工精度严，动力消耗大，要求较好的气密性和稳压性，对风机系统要求
摘要 本设计是根据国内外播种机的发展趋势，通用性和适应性不断提高以及本着结构简单操作灵活的原则，而设计的一种能同时完成播种施肥工作的小型多功能精密播种机。该机结构上优点，使之能适应各种田地的播种。小到1-2分大的田块，大到上百亩的田块，不管是平坝、还是浅丘地区；无论是板结的土质，还是疏松的土质都能适应。还可以根据用户的不同需求，配置合适的播种器。通过调节犁铧和种子储存孔的行距，能够轻松地播种小麦、大麦、高粱、大豆、玉米等旱粮作物。本例着重对播种机排种器、排肥器、开沟器、覆土器以及镇压轮等结构进行设计选择。 关键词：精密播种播种机播种施肥
Abstract The design is based on the development trends and seeder, interoperability and adaptability in a constantly improving the structure and operation of flexible simple principles designed to simultaneously accomplish a small planting fertilization work multifunctional sophisticated seeder. This structural advantages so that they can adapt to a variety of fields planting. Applicable to all sizes of land; Whether plains or hills; Whether hard soil or loose soil. We can select the planting machine according to the different needs of users. By regulating platoon of vehicles and plow can easily sow wheat, barley, sorghum, soybean, corn and other crops. This example focuses on the design seeder platoon of vehicles, fertilization devices, trenching vehicles structure. Key words：precision planting seeder planting fertilization
家用小型玉米脱粒机的设计
郑州航空工业管理学院 毕业论文（设计） 题目家用小型玉米脱粒机的设计
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
本科毕业设计 题目：内充种气吸玉米免耕播种机的设计—镇压部分的设计
针对一年两熟地区夏玉米整秆覆盖下免耕直播冬玉米易产生堵塞这一难题，提出了对行播种思路，研制了玉米对行免耕施肥播种机。根据玉米免耕播种的特定农艺要求，阐述了气吸式玉米免耕播种机的设计原则和思想，介绍了其结构特点和技术参数，并对切茬开沟器部件和镇压部分提出了合理的工作参数及设计。该机能在留茬地上一次完成破茬开沟、施肥、播种以及覆土镇压等作业工序。作业时，土壤扰动少，并可满足高速精量播种质量要求。；对播种机构进行了改进，设计了单圆盘和双圆盘两种播种镇压单体，采用单体仿行，田间防堵性能试验表明双圆盘播种单体结构简单，防堵性能好，播深一致性好，有效解决了原样机相邻两组种管之间的壅堵问题。 样机试制成功后进行了整机播种性能试验，试验表明改进后的机具在玉米整秆覆盖下对行免耕播种玉米防堵效果显著，种、肥播深变异系数较改进前明显变小，整机结构设计合理，为一年两熟地区冬玉米免耕播种提供了技术支持。 关键词：保护性耕作；一年两熟；内气吸玉米免耕播种机；防堵；设计
According to the two crops a year in summer corn whole stalk mulching under no-tillage direct seeding of winter maize the problem of clogging, proposed to the row seeding ideas, development of corn on no-tillage fertilizing and seeding machine. According to the requirements of specific agronomic no-till maize, expounds the design principles and ideas of the suction maize no-tillage planter, the structure characteristics and technical parameters are introduced, and put forward the reasonable working parameter and design about ground-working opener and repression of. The function completed crop open ditch, fertilization, sowing and soil-covering press once in the stubble on the work process. During the operation, less soil disturbance, and can meet the requirements of high-speed precision sowing quality. The seeding mechanism; improved design, single disc and double-disc two planting monomer, the monomer to follow, the anti-blocking performance test shows that the disc seeding single body has the advantages of simple structure, good anti-blocking performance, sowing depth consistency is good, effective solution to the original machine two sets of adjacent pipe. Blocking problem. After the success of the prototype of the seeding performance test, test show that the improved machine in the whole corn stalk mulching under no-tillage corn of anti-blocking effect, a fertilizer seeding depth, coefficient of variation than before improvement becomes small, the structure design is reasonable, and provides technical support for the year two land area of winter maize no-tillage planter. Keywords:conservation tillage; two crops a year; the gas suction maize no-tillage planter anti-blockage; design;
大豆玉米间作播种机设计与传动计算设计
本科生毕业论文（设计）
撰写日期：2012年5月22日 摘要 间作套种能够充分利用空间和边行优势，提高土壤养分，增加作物的抗逆能力，提高土地利用率和单位面积产量。虽然市场上播种机的种类繁多，但缺乏针对大豆玉米间作套种的播种机。为了解决大豆玉米间作套种种植的问题，我们研究和设计了大豆玉米间作播种机。本文设计的大豆玉米间作播种选择了转仓式精密排种器，锄铲式开沟器和带有轮刺直径较大的地轮，播种机整机采用了地轮后置单体式，并进行了地轮轴和中间传动轴设计；在传动设计计算中主要论述了播种机1级、2级传动计算和链轮的设计。大豆玉米间作播种机与传统的播种机相比，新颖之处在于播种机可以同时播种玉米、大豆和为了防止地轮的滑移，采用了4个地轮共同带动中间传动轴，保证播种机精密播种质量。设计中在考虑实用的同时，兼顾经济节约，从而达到结构合理、生产成本低目的。该机一次作业可完成破茬开沟、播种和镇压等工序，作业时开沟均匀，播种作业质量高，可满足黄淮海地区农艺要求。 关键字：大豆；玉米；间作；播种机；传动设计
The Design and Transmission Calculation of Soybean-corn Interplanting Seeding Machine Abstract Intercropping can make full use of space and edge line advantage, improve soil nutrient, increase crop resilience and improve the land utilization rate and yield per unit of area.Although the market of the machine various, but it is lack of soybean-corm interplanting seeding machine.In order to solve the problem of soybean-corn interplant, we researched and designed soybean-corm interplanting seeding machine. In this paper，the machine chose warehouse type precision seed metering device, Shovel type ditcher and the larger diameter land wheel with having thorn,This seeding machine adopts the rear wheel.This paper have designed the axle and the middle transmission. In the chapter of transmission design and calculation, It mainly discussed the first and second line could drive calculation and the design of the https://www.doczj.com/doc/4410964011.html,pared with the traditional machine, this machine can sow corn and soybean at the same time. In order to prevent land wheel slippage, we use the style of four land wheel driving transmission shaft. Considering practical at the same time, it take account of economic economy.This planter can perform the roots talk cutting ,opening,sending and packing operations once. Key Words：soybean;corn; interplanting; Seeder; Design of Transmission
