高压旋喷桩与水泥搅拌桩的区别
旋喷桩：系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15～30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度(0.5～8.0MPa）的圆柱固结体(即旋喷桩),从而使地基得到加固。旋喷桩的特点是：可提高地基的抗剪强度；能利用小直径钻孔旋喷成比孔大8～10倍的大直径固结体，可用于已有建筑物地基加固而不扰动附近土体；施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高；料源广阔，施工简便，速度快，成本低等。
深层水泥搅拌桩，适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。加固深度一般大于5.0m。在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。但是，不论那种加固体形式，深层搅拌桩施工均具有成桩速度快、效率
高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩，适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时，则需慎重使用或根据现场试验结果来确定其适用性。在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种，加固深度一般大于5.0m。其具有成桩速度快、效率高、施工无振动、无噪音等特点；但施工中水泥浆流失（浪费）较多，会造成一定范围的施工环境污染。旋喷桩（加固体）可用于既有建筑和新建建筑地基加固，深基坑、地铁等工程的土层加固或防水。而在基坑围护工程中多以定喷或摆喷形式单独作为防渗幕墙使用，或与抗伏排桩配合（做桩间定向摆喷）作为防渗挡墙使用。
本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！
高压旋喷桩与水泥搅拌 桩的区别 LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】
高压旋喷桩与水泥搅拌桩的区别 旋喷桩：系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15～30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度～）的圆柱固结体(即旋喷桩),从而使地基得到加固。旋喷桩的特点是：可提高地基的抗剪强度；能利用小直径钻孔旋喷成比孔大8～10倍的大直径固结体，可用于已有建筑物地基加固而不扰动附近土体；施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高；料源广阔，施工简便，速度快，成本低等。 深层水泥搅拌桩，适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。加固深度一般大于。在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉
降控制严格的构筑物地基。但是，不论那种加固体形式，深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。 围护结构高压旋喷桩，适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时，则需慎重使用或根据现场试验结果来确定其适用性。在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种，加固深度一般大于。其具有成桩速度快、效率高、施工无振动、无噪音等特点；但施工中水泥浆流失（浪费）较多，会造成一定范围的施工环境污染。旋喷桩（加固体）可用于既有建筑和新建建筑地基加固，深基坑、地铁等工程的土层加固或防水。而在基坑围护工程中多以定喷或摆喷形式单独作为防渗幕墙使用，或与抗伏排桩配合（做桩间定向摆喷）作为防渗挡墙使用。
（XPZ1高压旋喷桩） 规格￠800@600mm 截面积： 桩长：10m 桩顶标高： 桩底标高： 水泥掺量：25% 水灰比： 每组桩水泥用量：吨水：吨 1、钻机后台拌浆操作台控制： 水泥浆共分6桶,每桶用水量 吨、水泥吨 水泥浆比重：。 2、钻机前台控制： ⑴、钻具总长：24m，机高：，机架距离机台面做成桩深度控制线。 ⑵、提升速度为min左右，气压不小于，水泥浆压力不小于25 Mpa。
（XPZ2高压旋喷桩） 规格￠800@600mm 截面积： 桩长：7m 桩顶标高： 桩底标高： 水泥掺量：25% 水灰比： 每组桩水泥用量：吨水：吨 1、钻机后台拌浆操作台控制： 水泥浆共分4桶,每桶用水量 吨、水泥吨 水泥浆比重：。 2、钻机前台控制： ⑴、钻具总长：24m，机高：， 机架距离机台面做成桩深度控制线。 ⑵、提升速度为min左右，气压不小于，水泥浆压力不小于25 Mpa。
（XPZ3高压旋喷桩） 规格￠800@600mm 截面积： 桩长：9m 桩顶标高： 桩底标高： 水泥掺量：25% 水灰比： 每组桩水泥用量：吨水：吨 1、钻机后台拌浆操作台控制： 水泥浆共分5桶,每桶用水量 吨、水泥吨 水泥浆比重：。 2、钻机前台控制： ⑴、钻具总长：24m，机高：， 机架距离机台面做成桩深度控制线。 ⑵、提升速度为min左右，气压不小于，水泥浆压力不小于25 Mpa。
（XPZ4高压旋喷桩） 规格￠800@600mm 截面积： 桩长： 桩顶标高： 桩底标高： 水泥掺量：25% 水灰比： 每组桩水泥用量：吨水：吨 1、钻机后台拌浆操作台控制： 水泥浆共分5桶,每桶用水量 吨、水泥吨 水泥浆比重：。 2、钻机前台控制： ⑴、钻具总长：24m，机高：， 机架距离机台面做成桩深度 控制线。 ⑵、提升速度为min左右，气压不小于，水泥浆压力不小于25 Mpa。
高压旋喷桩与水泥搅拌桩的区别 旋喷桩：系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15～30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度(0.5～8.0MPa）的圆柱固结体(即旋喷桩),从而使地基得到加固。旋喷桩的特点是：可提高地基的抗剪强度；能利用小直径钻孔旋喷成比孔大8～10倍的大直径固结体，可用于已有建筑物地基加固而不扰动附近土体；施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高；料源广阔，施工简便，速度快，成本低等。 深层水泥搅拌桩，适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。加固深度一般大于 5.0m。在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。但
是，不论那种加固体形式，深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。 围护结构高压旋喷桩，适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时，则需慎重使用或根据现场试验结果来确定其适用性。在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种，加固深度一般大于 5.0m。其具有成桩速度快、效率高、施工无振动、无噪音等特点；但施工中水泥浆流失（浪费）较多，会造成一定范围的施工环境污染。旋喷桩（加固体）可用于既有建筑和新建建筑地基加固，深基坑、地铁等工程的土层加固或防水。而在基坑围护工程中多以定喷或摆喷形式单独作为防渗幕墙使用，或与抗伏排桩配合（做桩间定向摆喷）作为防渗挡墙使用。
高压旋喷桩因施工地层适应性较强而作为基坑止水帷幕得到较多地应用。目前常规的旋喷桩施工分为单管旋喷桩、二重管旋喷桩和三重管旋喷桩。设计施工中存在的问题：1）三种旋喷桩主要的区别在于施工中喷嘴的数量和喷射介质不同，各种旋喷桩的喷射介质压力（水泥浆压力、水压力和气体压力）容易混淆甚至误用；（2）三种旋喷桩的其它设计施工工艺参数（水灰比、提升速度、水泥用量等）也存在差异。本文针对上述问题，对现行规范加以梳理和总结对比，防止混淆或误用。 令狐采学 Ⅰ、问题的提出 高压旋喷桩因施工地层适应性较强而作为基坑止水帷幕得到较多地应用。目前常规的旋喷桩施工分为单管旋喷桩、二重管旋喷桩和三重管旋喷桩。设计施工中存在的问题：（1）三种旋喷桩主要的区别在于施工中喷嘴的数量和喷射介质不同，各种旋喷桩的喷射介质压力（水泥浆压力、水压力和气体压力）容易混淆甚至误用； （2）三种旋喷桩的其它设计施工工艺参数（水灰比、提升速度、水泥用量等）也存在差异，应加以总结对比，防止混淆或误用。 Ⅱ、针对上述问题的文献查阅
（1）喷射介质压力： 《建筑地基处理技术规范（JGJ79-2012）》中明确：“单管法及双管法的高压水泥浆和三管法高压水的压力应大于20MP a，气流压力应大于0.7MPa”。 《深圳市基坑支护工程技术规范（SJG05-2011）》中明确：“高压喷射注浆单管及二重管法的高压水泥浆液应大于20Mp a；三重管法高压水射流的压力应大于25Mpa，低压水泥浆液流量的压力宜大于1.0Mpa，气流压力宜取0.7Mpa”。 《水电水利工程高压喷射灌浆技术规范（DL/T5200-2004）》中如下表所示： （2）浆液水灰比： 《建筑地基处理技术规范（JGJ79-2012）》中明确：“水泥浆液的水灰比应按工程要求确定，水灰比宜取0.8~1.2”。 《深圳市基坑支护工程技术规范（SJG05-2011）》中明确：“水泥浆液的水灰比可取1.0-1.5，三重管法宜取1.0”。 《水电水利工程高压喷射灌浆技术规范（DL/T5200-2004）》中明确：“高喷灌浆浆液的水灰比可为1.5:1.0-0.6:1.0”。 （3）提升速度： 《建筑地基处理技术规范（JGJ79-2012）》中明确：“提升速度可取0.1-0.2m/min”。 《深圳市基坑支护工程技术规范（SJG05-2011）》中明确：“提升速度可取0.1-0.25m/min”。
高压旋喷桩施工方案 一、高压旋喷主要施工方法 （一）施工准备 1、根据现场情况，进行场地平整； 2、严格按照设计要求及有关规范规定，进行图纸的技术交底工作，作好施工前安全文明教育； 3、经业主及监理单位认可，选择合适的位置，进行试桩，以期确定以下技术参数： ①实际地质情况； ②喷嘴型号及规格； ③进尺及提升速度； ④注浆压力； ⑤注浆流量； ⑥水灰比值及水泥掺入量； ⑦成桩直径； ⑧成桩强度； 4、熟悉图纸，作好图纸会审前期工作； 5、加强与业主、监理单位的联系，掌握其施工时的具体要求； 6、做好通水、通电及硬化道路工作； 7、设立临时生活设施； 8、检查机器运转情况并做好各易损件的筹备工作； 9、按现场平面布置图选好地点挖水泥浆池及铺水泥堆放台； 10、按顺序对旋喷桩进行编号。 （二）测量放样 1、依据业主提供主轴线控制点及具体尺寸，运用导线控制法，使用DJ2 光学经纬仪和钢尺进行主轴线的放样，其精度要求：距离中误差：±5mm，角度中误差：±10S； 2、参照场地情况，将主轴线控制点引至不受破坏的位置，且加以保护； 3、在复验合格的轴线基础上，进行桩位点的测定，其精度要求为±30mm； 4、及时绘制测量复核签证，确保技术资料的完整性； （三）注浆工艺 高压旋喷桩注浆固结体的质量因素较多，当确定采用一定形式的高压旋喷注浆管法之后，注浆工艺是影响固结体的重要因素之一。 1、旋喷 高压旋喷注浆，均是自下而上，连续进行，若施工中出现了停机故障，待修好后，需向下搭接不小于500mm 的长度，以保证固结体的整体性。由于天然地基的地质情况比较复杂，沿着深度变化大，有多种土层，其密实度、含水量、土粒组成和地下水状态等，有很大差异和不同，若采用单一的技术参数来旋喷注浆，则会形成直径大小极不匀称的固结体，导致旋喷直径不一致，影响承载力。因此，针对不同地质土层的特征，要采取相对的措施来注浆完成。特别对硬土及粘土部位，深部土层要适当放慢提升速度和旋转速度或提高旋喷压力等。
高压旋喷桩与水泥搅拌桩区别 高压旋喷桩与水泥搅拌桩区别的旋喷桩：系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15～30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度（0.5～8.0MPa）的圆柱固结体（即旋喷桩），从而使地基得到加固。旋喷桩的特点是：可提高地基的抗剪强度；能利用小直径钻孔旋喷成比孔大8～10倍的大直径固结体，可用于已有建筑物地基加固而不扰动附近土体；施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高；料源广阔，施工简便，速度快，成本低等。 高压旋喷桩与水泥搅拌桩区别的深层水泥搅拌桩，适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。加固深度一般大于5.0m.在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。 高压旋喷桩与水泥搅拌桩区别的深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。其中，柱状加固体形式多用于软土加固的复
合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的高压旋喷桩与水泥搅拌桩区别的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。但是，不论那种加固体形式，深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。 围护结构高压旋喷桩，适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时，则需慎重使用或根据现场试验结果来确定其适用性。在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种，加固深度一般大于5.0m.其具有成桩速度快、效率高、施工无振动、无噪音等特点；但施工中水泥浆流失（浪费）较多，会造成一定范围的施工环境污染。 高压旋喷桩与水泥搅拌桩区别的旋喷桩（加固体）可用于既有建筑和新建建筑地基加固，深基坑、地铁等工程的土层加固或防水。而在基坑围护工程中多以定喷或摆喷形式单独作为防渗幕墙使用，或与抗伏排桩配合（做桩间定向摆喷）作为防渗挡墙使用。
高压旋喷桩（双管）施工方案 施工方法及技术措施 钻孔桩桩间采用φ600旋喷桩止水，旋喷桩要求进入基坑下1米，并达到止水效果。旋喷桩在钻孔桩桩芯混凝土达到设计强度70%以后、冠梁施工前进行施工。施喷浆采用双重管法；成孔采用XY-100型地质钻机。 桩间止水旋喷桩桩径为φ600，间距为900ｍｍ（即每桩间施作一根）。 旋喷桩采用XY-100地质钻机施钻引孔。再用GS500-4高台喷车进行旋转喷浆。旋喷桩需进入<5-2>地层（相对不透水层）不少于1.5m。旋喷桩止水桩间孔位布置形式如图3所示。 图3 旋喷桩止水帷幕图 施工机具、施工工艺流程及施工参数 一、主要施工机具型号及主要技术参数见表1 表1 名称型号技术参数备注工程地质钻机XY-100 可钻深度大于30m，φ130，泥浆护壁 高台喷车GS500-4 提升速度5～15cm/min 空气压缩机W1.6/10 压力0.5～1.0Mpa，排风量1.6m3/min 二重管TY-301 φ91，喷嘴1.8mm 灰浆泵PH-5 泵压0.5～1.5Mpa，流量60～80L/min
二、 施工工艺流程图如图4、5所示 图4 高压旋喷桩施工工艺流程图 测量定位 钻机就位 钻进造孔 高喷台车就位 下管喷射 浆液喷射 旋摆提升 成桩 移机至下一孔位 废浆沉淀 硬化、外运 终孔检查 浆液配制 水泥浆配制 不合格 合格 废浆排放 沉淀池 废水排放、沉渣外运 (c)旋喷开始 (b)钻孔至设计高程(e)旋喷结束成桩 (c)(d)(e)旋喷管(d)边旋喷边提升(a)钻机就位钻孔(b)钻孔机械压浆车(a)
一、高压旋喷桩施工技术参数见表2 表2 序号项目单位参数值备注 气压MPa0.5～0.7 1 压缩空气 气量l/min1500～3000 浆比重kg/l 1.5 2 水泥浆 浆量l/min60～70 3 提升速度cm/min10～15 4 喷嘴直径mm 2.1 5 加浆比重g/cm3 1.2 施工方法及技术措施 ①测量定位 先采用液压锤破除路面砼，再依据控制桩和设计图，准确放出旋喷桩孔位。 ②钻机就位，钻孔 根据现场放线移动钻机，使钻杆头对准孔位中心。同时为保证钻机达到设计要求的垂直度，钻机就位后必须作水平校正，使其钻杆轴线，垂直对准钻孔中心位置，保证钻孔的垂直度不超过1％。在校直纠偏检查中，利用垂球（高度不得低于2米）从垂直两个方向进行检查，若发现偏斜，则在机座下加垫薄木块进行调整。钻进成孔，孔径为φ125mm，严格按已定桩位进行成孔，平面位置偏差不得大于50mm，采用原土造浆护壁。 ③插管，试喷 引孔钻好后，插入旋喷管，进行试喷，确定施工技术参数。注浆材料：普硅32.5R 水泥，水泥浆（单液）水灰比：0.8~1.0，参考参数见高压旋喷桩施工技术参数表所示。 ④高压旋喷注浆 A、施工前预先准备排浆沟及泥浆池，施工工程中应将废弃的冒浆液导入或排入泥浆池，沉淀凝结后集中运至场外存放或弃置； B、旋喷前检查高压设备和管路系统，其压力和流量必须满足设计要求。注浆管及喷嘴内不得有任何杂物。注浆管接头的密封圈必须良好。 C、做好每个孔位的记录，记录实际孔位、孔深和每个钻孔内的地下障碍物、注浆量等资料；

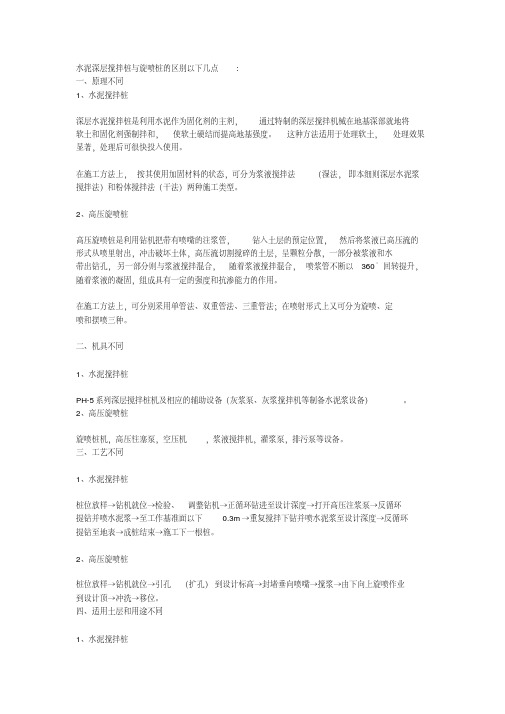

水泥深层搅拌桩与旋喷桩的区别 一、原理不同 1、水泥搅拌桩深层水泥搅拌桩是利用水泥作为固化剂的主剂，通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和，使软土硬结而提高地基强度。这种方法适用于处理软土，处理效果显著，处理后可很快投入使用。在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。 2、高压旋喷桩高压旋喷桩是利用钻机把带有喷嘴的注浆管，钻入土层的预定位置，然后将浆液已高压流的形式从喷里射出，冲击破坏土体，高压流切割搅碎的土层，呈颗粒分散，一部分被浆液和水带出钻孔，另一部分则与浆液搅拌混合，随着浆液搅拌混合，喷浆管不断以360回转提升，随着浆液的凝固，组成具有一定的强度和抗渗能力的作用。在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种。 二、机具不同 1、水泥搅拌桩PH-5系列深层搅拌桩机及相应的辅助设备（灰浆泵、灰浆搅拌机等制备水泥浆设备）。 2、高压旋喷桩旋喷桩机，高压柱塞泵，空压机，浆液搅拌机，灌浆泵，排污泵等设备。
三、工艺不同 1、水泥搅拌桩桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0、3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。 2、高压旋喷桩桩位放样→钻机就位→引孔（扩孔）到设计标高→封堵垂向喷嘴→搅浆→由下向上旋喷作业到设计顶→冲洗→移位。 四、适用土层和用途不同 1、水泥搅拌桩水泥搅拌桩适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。加固深度一般大于5、0m。根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。 2、高压旋喷桩高压旋喷桩适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有
江苏银行总部大厦工程 三重管高压旋喷桩施工方案 江苏华东建设基础工程有限公司
2010 年4 月8 日
第一章、编制说明 一、编制依据 二、适用范围 三、编制原则 第二章、工程概况 一、工程位置及设计概况 二、工程地质与水文地质条件 三、主要工程数量 第三章、施工总体安排 一、总体施工方法 二、施工进度计划 三、资源配置 第四章、施工方法 一、施工原理及工艺流程 二、施工工艺参数 三、旋喷桩施工方法 第五章、质量标准及检查措施 一、旋喷桩施工技术标准 二、施工检查内容
三、成桩质量检查
第六章、质量、安全、环保措施 一、质量保证措施 二、安全保证措施 三、环境保证措施第七章、旋喷桩施工预案 一、固结体强度不均匀、缩颈 二、压力上不支 三、压力骤然上升 四、钻孔置管困难偏斜、冒浆 五、固结体顶标下凹
第一章、编制说明 、编制依据 1、江苏银行总部大厦基坑支护图纸及设计变更单02； 2、现行有关法规、标准、技术规范； 3、《地基处理手册》 4、《建筑地基基础工程施工质量验收规范》 5、现场踏勘所掌握的环境资料； 6、我单位现有的技术水平、施工管理水平和机械设备配套能力； 7、《江苏银行总部大厦工程岩土工程勘察报告》 8、类似工程的施工实践经验。 二、适用范围本施工方案适用于江苏银行总部大厦基坑支护工程西南侧三轴深搅桩受外侧围墙影响无法施工的范围内，经设计变更改为三重管高压旋喷桩施工。 三、编制原则 1、确保技术方案针对性强、操作性强；施工方案经济、合理。 坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。 2、技术可靠性原则 根据本工程特点，依据南京及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。 3、经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使三重管高压旋喷桩加固施工达到既经济又
河源市东江东路市政工程（职院南路至面粉厂段）PPP项目 高压旋喷桩工程 施 工 方 案 深圳市铁汉生态环境股份有限公司 河源市东江东路市政工程项目部 二0一六年十二月二十五日
作业条件 1、施工前保证场地平整，确保用电安全，采取防止施工机械失稳的措施。 2、根据图纸《图号S-JG-05》。 材料要求 1、水泥：采用P.042.5普通硅酸盐水泥,每批次进场水泥必须有生产厂家产品合格证，并根据有关规定进行抽查检验。可视需要添加适量外加剂和掺和料。 2、水：使用不含有害物质的洁净水。 施工机具 旋喷钻机、灰浆搅拌机、灰浆泵、高压水泥浆泵、空压机、旋喷管、高压胶管等相关配套设备。 主要工作量 旋喷桩采用单管法施工，成桩直径0.5m，桩底标高:1#雨水泵井为▽30.8m有效桩长8.55m，共68根、581.4m；2#污水泵井为▽29.47m，有效桩长8.58m，共48根、411.84m，旋喷桩合计116根、993.24m。
1、放线定位 根据设计的施工图和坐标网点测量放出施工轴线。在施工轴线上确定孔位，依据基准点进行测量各孔口地面高程。 2、钻机就位 钻机应垂直于地面且摆放平稳，放线桩位与设计桩位的偏差不得大于50mm。造孔每钻进5m用水平尺测量机体水平、立轴垂直，成孔的垂直度偏差不得大于0.5%。 3、浆液配制搅拌 本工程旋喷桩浆液采用水灰比为0.8～1.0的水泥浆。水泥要过筛，且为了防止水泥浆离析，应在灰浆机中不停搅动。为了保证浆液的浓度，应当采用二次搅拌配制浆液，即在搅拌机中按确定的水灰比配制并搅拌水泥浆液。搅拌3～5分钟后放入第二只搅拌桶中使用。禁止采用一只搅拌桶，一边配浆一边抽浆，否则难以控制浆液水灰比。水泥用量250Kg/m. 4、喷射注浆 为保证加固范围内土体有效切割前能拌合均匀且使桩径不小于设计桩径500mm，注浆压力应不小于20MPa。提管速度控制在0.2~0.25m/min,旋转速度10r/min以使土体得到充分切割搅拌。 5、冲洗注浆管路 喷射施工完毕后，应把注浆管等机具设备冲洗干净，管内机内不得残存水泥浆。可把水泥浆换成水，在地面上喷射，以便把高压
水泥深层搅拌桩与高压旋喷桩的区别 旋喷桩属于高压喷射注浆法，是利用高压喷射专用设备，在地基中通过设备旋转喷射高压浆液冲切土体，用浆液置换部分土体，形成水泥土固结体。 粉喷桩属于深层搅拌法，是利用深层搅拌机将水泥粉和地基土原位搅拌形成圆柱状、格栅状或连续墙水泥土增强体。 水泥深层搅拌桩与旋喷桩的区别以下几点: 一、原理不同 1、水泥搅拌桩 深层水泥搅拌桩是利用水泥作为固化剂的主剂，通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和，使软土硬结而提高地基强度。这种方法适用于处理软土，处理效果显著，处理后可很快投入使用。 在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。 2、高压旋喷桩 高压旋喷桩是利用钻机把带有喷嘴的注浆管，钻入土层的预定位置，然后将浆液已高压流的形式从喷里射出，冲击破坏土体，高压流切割搅碎的土层，呈颗粒分散，一部分被浆液和水带出钻孔，另一部分则与浆液搅拌混合，随着浆液搅拌
混合，喷浆管不断以360°回转提升，随着浆液的凝固，组成具有一定的强度和抗渗能力的作用。 在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种。 二、机具不同 1、水泥搅拌桩 PH-5系列深层搅拌桩机及相应的辅助设备（灰浆泵、灰浆搅拌机等制备水泥浆设备）。 2、高压旋喷桩 旋喷桩机，高压柱塞泵，空压机，浆液搅拌机，灌浆泵，排污泵等设备。 三、工艺不同 1、水泥搅拌桩 桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0.3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。 2、高压旋喷桩 桩位放样→钻机就位→引孔（扩孔）到设计标高→封堵垂向喷嘴→搅浆→由下向上旋喷作业到设计顶→冲洗→移位。 四、适用土层和用途不同 1、水泥搅拌桩
高压旋喷桩施工工艺工法 QB/ZTYJGYGF-LJLM-0116-2011） 第四工程有限公司胡晓磊 1 前言 1.1工艺工法概况 高压旋喷法是从20世纪70年代初期最先由日本开发的地基加固技术。它是在静压灌浆基础上引进水力采煤技术发展起来的，该技术在我国已有三十多年的应用历史。 根据喷射方法的不同，高压旋喷桩可分为单管法、二管法和三管法。单管法仅喷射水泥浆；二管法是用二重注浆管同时喷射高压水泥浆和空气两种介；三管法是使用三重注浆管分别同时喷射水、气、水泥浆三种介质。本文结合工程实例，主要介绍二重管法高压旋喷桩的施工工艺工法。 1.2 工艺原理 高压旋喷桩加固地基分两个阶段，第一阶段为成孔阶段，即通过钻机预成孔（或驱动密封良好的喷射管）和带有1个或2个横向喷嘴的特制喷射头进行成孔，使喷射头达到预定的深度；第二阶段为喷射加固阶段，即采用高压水泥浆、高压水以一定的压力，通过喷射管由喷射头上的横向喷嘴向土中喷射，同时钻杆一边旋转一边向上提升。由于高压旋喷射流具有强大的切削能力，因此一边切削四周土体，一边与之搅拌混合，形成圆柱状的水泥与土混合的加固体，即为“旋喷桩”。 2 工艺工法特点 2.1水泥浆与原地基软土就地搅拌混合，可最大限度地利用原土。 2.2施工设备简单，振动小，施工速度快，机械化程度高，使用成本低。 2.3桩体固结强度高，单桩承载力较高，软土地基加固效果好。 3 适用范围 适用于不含有机质土、淤泥质土、黏性土、粉土、砂土、黄土等公路、铁路路基的地基加固。 4 主要引用标准 《客运专线铁路路基工程施工技术指南》TZ212； 《铁路路基施工规范》TB10202；
高压旋喷桩技术规范 高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。 1.适用范围 （1）高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。 （2）当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时，对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固，应根据现场试验结果确定其适用程度。应通过高压喷射注浆试验确定其适用性和技术参数。 （3）高压喷射注浆法，对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层，地下水流速过大和已涌水的地基工程，地下水具有侵蚀性，应慎重使用。 （4）高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。 2.基本规定 （1）高压喷射注浆地基工程的设计和施工，应因地制宜，综合考虑地基类型和性质、地下水条件、上部结构形式、荷载大小，场地环境、施工设备性能等因素，做到技术先进，经济合理，确保工程质量。 （2）高压喷射注浆法的注浆形式分旋喷注浆、摆喷注浆和定喷注浆等3种类别。根据工程需要和机具设备条件，可分别采用单管法、二管法和三管法，加固体形状可分为圆柱状、扇形块状、壁状和板状。 （3）高压喷射注浆定喷适用于粒径不大于20mm的松散地层，摆喷适用于粒径不大于60mm的松散地层，大角度摆喷适用于粒径不大于100mm的松散地层，旋喷适用于卵砾石地层及基岩残坡积层。 （4）在制定高压喷射注浆方案时，应掌握场地的工程地质、水文地质和建筑结构设计资料等。对既有建筑尚应搜集有关的历史和现状等资料、邻近建筑和地下埋设物等资料。 （5）高压喷射注浆方案确定后，应结合工程情况进行现场试验、试验性施工或根据工程经验确定施工参数及工艺。 （6）高压喷射注浆试验场地应选择在对整个工程有代表性地段，通过试验能够反映出高压喷射注浆后对地基处理工程所起到的加固或防渗效果。 3.施工准备 1. 材料、成品、半成品、构配件进场验收和复试要求 (1) 高压喷射注浆法所用灌浆材料，主要是水泥和水，必要时加入少量外加剂。 (2) 高压喷射注浆所采用的水泥品种和标号，应根据环境和工程需要确定，一般情况下，宜采用普通硅酸盐水泥，其强度等级不宜低于32.5。使用其他水泥注浆时应得到设计许可。 (3) 注浆所用水泥应符合《硅酸盐水泥、普通硅酸盐水泥》GB 175—1999中的规定。 (4) 高压喷射注浆用水泥必须符合质量标准，应严格防潮和缩短存放时间，施工过程中应抽样检查，不得使用过期的和受潮结块的水泥。 (5) 搅拌水泥浆所用的水，应符合《混凝土拌合用水标准》JGJ 63—89的规定。 (6) 高压喷射注浆一般使用纯水泥浆液。在特殊地质条件下或有特殊要求时，根据工程需要，通过现场注浆试验论证可使用不同类型浆液。如水泥砂浆等。 (7) 根据需要可在水泥浆液加入粉细砂、粉煤灰、早强剂、速凝剂、水玻璃等外加剂。 2.主要施工机具、设备 (1) 高压喷射注浆法所用施工机具设备，有国产设备和进口设备。施工用主要设备机具有:地质成孔设
高压旋喷桩与水泥搅拌桩 一、原理不同 1、水泥搅拌桩 深层水泥搅拌桩是利用水泥作为固化剂的主剂，通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和，使软土硬结而提高地基强度。这种方法适用于处理软土，处理效果显著，处理后可很快投入使用。 在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。 2、高压旋喷桩 高压旋喷桩是利用钻机把带有喷嘴的注浆管，钻入土层的预定位置，然后将浆液已高压流的形式从喷里射出，冲击破坏土体，高压流切割搅碎的土层，呈颗粒分散，一部分被浆液和水带出钻孔，另一部分则与浆液搅拌混合，随着浆液搅拌混合，喷浆管不断以360°回转提升，随着浆液的凝固，组成具有一定的强度和抗渗能力的作用。 在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种。 二、机具不同 1、水泥搅拌桩 PH-5系列深层搅拌桩机及相应的辅助设备（灰浆泵、灰浆搅拌机等制备水泥浆设备）。
2、高压旋喷桩 旋喷桩机，高压柱塞泵，空压机，浆液搅拌机，灌浆泵，排污泵等设备。 三、工艺不同 1、水泥搅拌桩 桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0.3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。 2、高压旋喷桩 桩位放样→钻机就位→引孔（扩孔）到设计标高→封堵垂向喷嘴→搅浆→由下向上旋喷作业到设计顶→冲洗→移位。 四、适用土层和用途不同 1、水泥搅拌桩 水泥搅拌桩适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。加固深度一般大于5.0m。根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基
中铁一局集团有限公司沪通铁路站前Ⅵ标 旋喷桩施工方案 编制： 复核： 审核： 中铁一局集团有限公司 沪通铁路站前Ⅵ标项目部 2014年9月
目录 一、编制依据、编制原则及范围 (1) 1、编制依据 (1) 2、编制原则 (1) 3、编制范围 (1) 二、工程概况 (2) 三、悬喷桩施工方案 (3) 3.1、高压旋喷桩施工工艺流程 (3) 3.2、施工准备 (4) 四、高压旋喷桩施工工艺 (5) 五. 质量控制、质量检验 (9) 1、保证质量的控制措施 (9) 2、技术要求 (10) 3、关键工序质量保证措施 (11) 六. 安全施工措施 (13) 七、文明施工及环境保护 (15) 一、编制依据、编制原则及范围 1、编制依据 1.1《新建时速200公里客货共线铁路工程施工质量验收暂行标准》（铁建设【2004】8号）； 1.2《铁路工程地基处理技术规程》（TB10106-2010） 1.3《客货共线铁路路基工程施工技术指南》（TZ202-2008） 1.4《铁路路基工程施工安全技术规程》（TB10302-2009）
1.5《路基设计图》沪通平安施（路）-32-1、2； 1.6《路基设计图》沪通平安施（路）-33 1.7《路基设计图》沪通平安施（站）-10-2 1.8《路基设计图》沪通平安施（路）-34-1、-2 1.9《路基设计图》沪通平安施（路）-35-1、-2 1.10《路基设计图》沪通平安施（路）-36 1.11《路基设计图》沪通平安施（站）-11-2 1.12《站场路基横断面设计大样图图》（站）参-2 2、编制原则 2.1严格按照相关施工规范、验收标准中各项规定和设计文件的各项要求进行编制。 2.2优化施工方案，确保工程质量达到验收标准要求。 2.3采用先进可靠的安全预防措施，确保施工生产和人身安全。 2.4加强环保，不出现环境污染事故。 2.制定文明施工措施，确保文明施工。 3、编制范围 新建上海至南通铁路（安亭-南通）站前工程6标4分部管段内所有地基处理旋喷桩施工。旋喷桩施工本管段范围内旋喷桩数量表如下：
深层搅拌桩与高压旋喷桩施工方法与工艺 1 深层两轴搅拌桩施工方法与工艺 ⑴放线定位、挖沟槽，根据基坑开挖边线及设计要求，确定搅拌桩位置，并放线。然后沿线挖沟槽，同时清除沟槽内石块等影响搅拌桩施工的杂物。 ⑵搅拌桩机安装：根据定位铺设枕木，并组装搅拌桩机，要求枕木铺设水平，搅拌机定位准确，保证机身垂直，确保搅拌桩偏差在允许误差范围内。 ⑶第一次下沉预搅：待搅拌机的冷却水循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌机沿导向搅拌切土下沉，下沉过程中不得采用冲水下沉。 ⑷制备水泥浆：待搅拌机下沉到一定深度时，开始拌制水泥浆并倒入压浆机。 ⑸提升注浆搅拌：搅拌机下沉到设计深度时，开启注浆机将水泥浆压入土中，边注浆边旋转，同时提升搅拌机。 ⑹重复上下搅拌：搅拌机提升到设计高度时，再次将下沉进行第二次预搅，同样进行第二次提升注浆搅拌。 ⑺清洗：搅拌机提升出地面后，向集料斗中注入清水，开启灰浆泵，清洗压浆管道及其它所用机具，然后移位再进行下一根桩施工。 ⑻试块取样 制作70.7×70.7×70.7mm规格的试块，宜取自最后一次搅拌头提升出来的附于钻头上的土，试块应置于水下养护，试块制作好后进行编号、记录、养护，到龄期后由监理随机抽取3~5组送实验室做抗压强度试验，水泥土搅拌28天无侧限抗压强度不小于设计要求强度。 2 二重管高压旋喷桩施工方法与工艺 ⑴桩位放线：高压旋喷桩桩距为500mm，桩位布设好后对桩位进行编号，最后根据施工图在现场进行桩位放样。 ⑵钻机就位：将钻机安装在设计的孔位上，使钻头对准孔位中心，同时做好水
平校正，确保桩身的垂直度。 ⑶钻孔与插管：若地下无障碍物时，钻孔和插管两工序可以二合为一，即钻孔完毕，插管作业也完成；若存在地下障碍物则需先清除障碍物或先引孔，后插管。 ⑷旋喷作业：当钻到设计标高后，进行由下向上的喷射作业，喷射时注浆流量、风量、压力、旋转、提升速度等参数符合要求，并随时做好记录，直到设计桩顶标高。 ⑸拔管冲洗：当钻孔旋喷到设计标高时，旋转即告结束，施工完毕后，将注浆管拔出孔口，并对注浆泵、注浆管，钻杆等进行地面冲水洗，为下一根桩施工做好准备。 ⑹施工过程中接钻杆或因故障停顿，再次施工时应在原位置上往下30cm处开始旋喷，保证桩身的完整。 ⑺移动钻机：把钻机移到新孔位上，准备下一根桩的施工。 3.2.3.4 施工技术保证措施 1 地下连续墙施工技术措施 ⑴成槽施工技术措施 本工程地下连续墙槽段，为确保槽壁的垂直度及槽壁的稳定性，对成槽施工采取如下措施： 1）垂直度控制及预防措施 ①机械选择： 我公司选用目前市场自动纠偏能力较强的液压抓斗成槽机真砂MHL60/100和SG-35成槽机。 ②施工工艺： A 合理安排一个槽段中的挖槽顺序，用抓斗挖槽时，要使槽孔垂直，最关键的一条是要使抓斗在吃土阻力均衡的状态下挖槽，要么抓斗两边的斗齿都吃在实土中，要么抓斗两边的斗齿都落在空洞中，切忌抓斗斗齿一边吃在实土中，一边落在空洞中，
高压旋喷桩施工方案编制要点 高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。 适用范围 一、高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。 二、当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时，对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固，应根据现场试验结果确定其适用程度。应通过高压喷射注浆试验确定其适用性和技术参数。 三、高压喷射注浆法，对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层，地下水流速过大和已涌水的地基工程，地下水具有侵蚀性，应慎重使用。 四、高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。 施工准备 一、材料、成品、半成品、构配件进场验收和复试要求。 (1) 高压喷射注浆法所用灌浆材料，主要是水泥和水，必要时加入少量外加剂。 (2) 高压喷射注浆所采用的水泥品种和标号，应根据环境和工程需要确定，一般情况下，宜采用强度等级为42.5级的普通硅酸盐水泥，可根据需要加入适量的外加剂及掺合料。使用其他水泥注浆时应得到设计许可。 (3) 注浆所用水泥应符合《硅酸盐水泥、普通硅酸盐水泥》GB 175—1999中的规定。 (4) 高压喷射注浆用水泥必须符合质量标准，应严格防潮和缩短存放时间，施工过程中应抽样检查，不得使用过期的和受潮结块的水泥。 (5) 搅拌水泥浆所用的水，应符合《混凝土拌合用水标准》JGJ 63—89的规定。 (6) 高压喷射注浆一般使用纯水泥浆液。在特殊地质条件下或有特殊要求时，根据工程需要，通过现场注浆试验论证可使用不同类型浆液。如水泥砂浆等。 (7) 根据需要可在水泥浆液加入粉细砂、粉煤灰、早强剂、速凝剂、水玻璃等外加剂。 二、主要施工机具、设备 (1) 高压喷射注浆法所用施工机具设备，有国产设备和进口设备。施工用主要设备机具有：地质成孔设备，搅拌制浆设备，供气、供水、供浆设备，喷射注浆设备，控制测量检测设备。 1、地质成孔设备：地质钻机、潜孔钻机、冲击回转钻机、水井磨盘钻机、振冲设备等。 2、搅拌制浆设备：搅灌机、搅拌机、灰浆搅拌机、泥浆搅拌机、高速制浆设备等。 3、供气、供水、供浆设备：空压机、高压水泵、高压浆泵、中压浆泵、灌浆泵等。 4、喷射注浆设备：高压喷射注浆机、旋摆定喷提升装置、喷射管喷头喷咀装置等。 5、控制测量检测设备：测量仪、测量尺、水平尺、测斜仪、密度仪、压力表、流量计等。
令狐采学技术交底书 表格编号 1324项目名称大理洱海环湖截污五标工程第页 交底编号XPZ-1共页 工程名称 设计文件图号管-结-01 施工部位沉井W55、W57、W59、W113、W116、W118 交底日期 技术交底内容：高压旋喷桩施工 1、技术交底范围：测量定位、机具就位、钻孔至设计标高、旋喷、提升旋喷注浆、旋喷结束成桩。 2、设计情况：高压旋喷桩桩径D=600mm,间距@=400mm,搭接200mm,高压旋喷桩中心与沉井外壁距离1300 mm,每个顶管井81根高压旋喷桩，每个接收井68根，高压旋喷桩桩长暂定为原地面至顶管管道底下600 mm距离的两倍，详见附表 3、施工工艺：①测量定位②机具就位③钻进施工④浆液配制⑤喷射注浆⑥冲洗 5、质量标准；①水灰比0.8∶1～1.5∶1②桩孔中心位移偏差小于50mm③钻孔垂直度误差小于1%④每米水泥用量约180kg 6、安全、环保、文明施工等技术措施①现场施工人员及进场人员必须穿戴好安全帽、防护鞋，服从项目部安全员管理②施工机械定机、定员、定岗位挂安全警示牌操作人员持证上岗，严格按操作规定定期检查、保养维修④施工现场道路平整，整洁畅通，污水经沉淀后方可排入市政管道④夜间作业，必须有足够的照明方能施工；
附件一作业指导书 一、工程概况 沉井施工区域地下水位较高，沉井施工大部分须在地下水位以下施工，且沉井离周围房屋较近，为保证沉井下沉过程中周边建筑物安全，为防止产生流砂及地基下沉现象，提高沉井制作时的地基强度，对沉井用高压旋喷桩隔水帷幕对周围土体进行加固。如下图 高压旋喷桩桩径D=600mm,间距@=400mm,搭接200mm,高压旋喷桩中心与沉井外壁距离1300 mm,每个顶管井81根高压旋喷桩，每个接收井68根高压旋喷桩。顶管井桩长暂定为沉井顶至顶管管道底下600 mm距离的两倍，具体数据详见附表。二、准备工作
