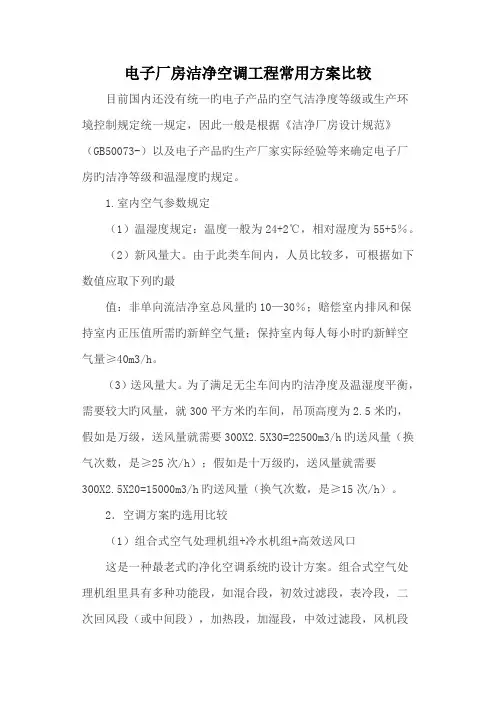

电子厂房洁净空调工程常用方案比较目前国内还没有统一的电子产品的空气洁净度等级或生产环境控制要求统一规定，所以一般是依据《洁净厂房设计规范》（GB50073-2001）以及电子产品的生产厂家实际经验等来确定电子厂房的洁净等级和温湿度的要求。
1.室内空气参数要求
（1）温湿度要求：温度一般为24+2℃，相对湿度为55+5％。
（2）新风量大。由于这类车间内，人员比较多，可根据以下数值应取下列的最
值：非单向流洁净室总风量的10—30％；补偿室内排风和保持室内正压值所需的新鲜空气量；保持室内每人每小时的新鲜空气量≥40m3/h。
（3）送风量大。为了满足无尘车间内的洁净度及温湿度平衡，需要较大的风量，就300平方米的车间，吊顶高度为2.5米的，如果是万级，送风量就需要300X2.5X30=22500m3/h的送风量（换气次数，是≥25次/h）；如果是十万级的，送风量就需要
300X2.5X20=15000m3/h的送风量（换气次数，是≥15次/h）。
2．空调方案的选用比较
（1）组合式空气处理机组+冷水机组+高效送风口
这是一个最传统的净化空调系统的设计方案。组合式空气处理机组里含有各种功能段，如混合段，初效过滤段，表冷段，二次回风段（或中间段），加热段，加湿段，中效过滤段，风机段
等。其冷源由冷水机组提供。
优点：A.空气处理效果好，因空气经过集中处理，在送风过程中被污染程度较低。送风的温度，湿度的控制比较精确；B.比较适用于有集中冷源的或是较大的厂房；C.空调冷热源可于厂房普通空调系统合用或独立冷热源；D.维修频率较低，E.车间的噪音低。
缺点：A.需要有配套的冷冻机房或有放置热泵机组的室外空间。另需要有放置组合式空气处理机组的空调机房，如25000m3/h 的组合式空调机组，常用外型尺寸为6450X1850X2250mm左右。对于旧厂房改造项目来说比较困难空出一个20—30m2的空调机房；
B.造价高。特点：A.建议新风经过集中处理后再与回风混合，这样可以减少表冷段的处理负担；
C.这类方案一般可以适用于洁净度较高的如百级，千级或万级，十万级等较低的净化无尘厂房。
（2）水冷机组+增压风柜+高效送风口
与第一种方案比较，这是相对比较简单的空调方案。它可以大大的缩小机房的面积，水冷柜机可以根据具体的情况布置于较小的机房内或净化车间内，增压风柜可以布置于机房内或吊在机房内或在夹层内。
优点：A.空气处理效果较好的，处理过后的空气在送风过程中被污染程度低。送风的温度湿度控制效果可以达到较好的控制。主要在空气处理机组（增压风柜）里进行控制；B.布置灵活。自带冷源；C.大小厂房，新旧厂房都适用；D.维修频率较低；E.车
间噪音低。
缺点：A..需要小面积的机房。需要有冷却塔，冷却水泵的摆放位置；B.空调机组与空气处理机组要集中布置；C.造价较低。特点：这种方案可以是一次回风也可以是二次回风，具体根据车间的大小情况来定；这类方案一般可适用于洁净度为千级，万级，十万级等的净化无尘厂房。
2.分体空调柜机+FFU送风口
这是最简单的一个空调方案。是直接将分体空调柜机布置于车间内，并用彩钢围护起来，在柜机回风口处再在彩钢板上开回风口（带初效过滤网）；FFU均匀布置于吊顶天花。这个方案适用于对室内温湿度精度要求不高的无尘车间。
优点：A.不需要占用机房面积，布置很灵活；B.可以满足空气的洁净度；C.造价最低。如300m2的无尘车间初投资约需要40万；D.送风均匀度好。
缺点：A.温湿度控制较差；B.可以满足空气的洁净度；C.FFU 的维修频率高。
总结
对于常规电子厂房洁净室空调的设计，应根据电子厂房的生产工艺要求及甲方的经济条件来选用哪种空调设计方案，以满足生产工艺的要求作为前提。根绝以往经验，对于要求高的可以选用组合式空气处理机组集中处理的空调方案；对于要求不高的，又要初投资的，可以选用柜机+FFU。总之，具体的方案选择根据
具体情况而定。
方案设计书 一、工程概况： 工程地点：东营市 工程名称：乙酰舒泛钾精烘包厂房净化车间 工程概况：根据甲方提供平面布局图，厂房总净化面积约1400m2。此次设计净化范围为四个净化区域（四层），一层区域为内、外包装间、待检及相关辅助用房区域816 m2，二层为冷却、干燥区域及其辅助用房面积约257m2；三层净化间及相关辅助用房约231 m2。四层净化间178 m2，吊顶高度统一暂定2.8米，净化区洁净要求D级。根据以上情况我方根据以往工程经验，结合本工程特点，设计方案。应根据甲方实际情况，深化设计。本方案作为估算的依据，仅供参考。 本次方案范围为装饰工程（非净化区仅含墙板及吊顶）、空调工程、电气工程。不包括车间工艺给排水、工艺气体、工艺纯水、以及工艺设备配电等区域，同时还不包括非净化区内的电梯厅、楼梯间、非净化区域、各种管井、外墙及外窗地面水泥砂浆找平、各种预埋件、防水、土建隔墙、家具、各种大型设备的设备基础、采暖、楼板风管预留洞以及消防系统（防火隔断及防火门）。 二、设计依据： 1、甲方提供的有关资料及要求； 2、《洁净厂房设计规范》GB50073-2013 3、《洁净室验收及施工规范》GB50591-2010 4、《采暖通风与空气调节设计规范》（GB50736（2012）； 5、《通风与空调工程施工质量验收规范》（GM50243-2013） 7、《建筑内部装修设计防火规范》（GB50222-2015年版） 8、其它有关的规范、标准及设计手册； 三、设计范围: 1、装饰部分（净化区域内装饰工程及非净化区的墙板和吊顶）
2、空调系统（净化区域的空调及主机机房系统） 3、强弱电系统（净化区内照明、插座以及空调系统自控部分、非净化区的照明及插座） 四、设计说明 （一）、装饰说明： 一）装饰用材说明 （二）、空调设计说明 一）、设计参数及说明 1、室外设计参数： 夏季：室外空调计算干球温度：34.2℃ 室外空调计算湿球温度：26.8℃ 冬季：室外空调计算干球温度：-9.2℃ 室外空调计算相对湿度：62% 2、室内设计温度及参数 净化空调：按照洁净厂房设计规范设计为18-26℃，相对湿度范围为45-75%换气次数：15-18次/小时。甲方若有工艺及特殊要求，应提出要求，由图纸深化完成。
电子厂洁净车间的基本要求特点与设计方案 电子工程的建设是要为电子产品的生产提供可靠的环境条件，生产环境与电子产品生产有着密切的关系，合适的生产环境，可以提高产品的性能、成品率及可靠性，否则会对产品生产造成较大的影响。LED/液晶/线路板制造是一种高度精密化的工业，一些细微的环境或操作变动都有可能影响其制造成品的质量，因此制造过程均要求在严格控制下的洁净室中操作。洁净室是一个采用层层过滤以去除空气中微粒存在，并控制室内温度与湿度于恒定状态的密闭空间。LED/液晶/线路板芯片制备到器件封装，对生产环境空气品质都有较高的要求，空气品质关系着成品率和产品品质；在众多的工艺环节中，哪个工艺过程是防止污染的关键？洁净度已经达标，为什么产品上仍有污染？相同的工艺和环境参数，为什么我们的能耗比别人高？怎样的洁净室规划设计方案是最节能的、最符合工艺要求的，投资省、运行费用低、生产效率高？ 下面，谈一谈电子厂洁净间的一些基本要求与特点： 一、电子厂洁净间层流洁净室空气活动有哪些特征？它有以下特征：室内悉数悬浮粒子都保持在层流层中运动.1、空气呈层流方式运动，使得室内一切悬浮粒子均在层流层中运动，则可避免悬浮粒子聚结成大粒子.2、空气流速相对进步，使粒子在空气中起浮，而不会积累沉降下来，一起室内空气也不会出现阻滞状况，
可防止药物粉末交叉污染;进入室内的层流空气现已过高效过滤器滤过，到达无菌需要;室内新产生的污染物能很快被层流空气带走，排到室外; 二、电子厂洁净间需要注意的事项包括哪些？1、净化设备工程,依据实际情况选用适宜的净化设备。 2、地上工程，主要是考虑的疑问有：要不要带防静电功用。 3、彩钢板工程，需要用哪些材料，包括彩钢板的保湿和防火功用。 4、中央空调工程，包括恒温暖恒湿功用。 5、风管工程，需要考虑的要素有风管的压力和送风量。 三、电子厂洁净间净化设备挑选有哪些诀窍？风机过滤单元和高效送风口是无尘车间洁净室最佳的终端设备，选用它们有哪些诀窍？ 1、湿度的需要，有些职业对湿度需要是比照严峻，比如是电子，打印，固体食物等等职业，特别的一点便是静电，一般来说，湿度越低，静电就越强，电子厂洁净间选用净化设备还要考虑到这方面的疑问。 2、净化等级具体需要，一般来说，等级越高，对气流的方向的需要也会越高，若是这时选用风机过滤单元和空调柜机，势必会直接影响洁净度。 3、温度的需要，风机过滤单元自带风机，能独立送风，因而不用连续中央空调风管相同可以作业，因而对温度需要不是很高的，可以选用风机过滤单元，也可以选用高效送风口。
无尘车间净化方案解析 无尘车间净化现如今并不陌生，在很多行业，为了达到一个洁净无污染的空间，都会选择设计建设一个能控制洁净度和温湿度的空间，这样的空间能够保证产品的生产制造，这样的空间我们称之为无尘净化车间。温州康鼎净化在行业内属于领军品牌经验丰富，这里为您带来无尘车间净化方案。 无尘车间大部分是以工业铝材做框架，采用风机滤网机组送风，顶部盖着密缝盲板四周采用防静的电垂帘，，形成一个密缝区，内部净化级别可达100级~10万级;特别适用于车间内局部对洁净度有严格要求的区域，如流水线作业区的高精确度产品组装区。 按照无尘净化车间管理规定，无尘净化级别主要就是根据每立方米空气中粒子直径大于划分标准的粒子的数量来规定。换种解释，所谓无尘并非没有一点灰尘，而是把灰尘控制在一个非常微量的单位上。而且这个标准中符合灰尘标准的颗粒与我们常见的灰尘相比较已经是小到微乎其微。但是对于光学构造来讲，一点点的灰尘都可能会产生非常大的负面影响。因此在无尘净化车间管理规定中说明在光学构造产品的生产上，要求无尘净化车间无尘是必然的。 无尘车间净化方案之无尘车间的卫生要求 一、洁净生产区域内的卫生设施-洁净厂房卫生要求（无菌洁净室） 万级无菌操作区不应设置清洗间和带水池的洁具间，清洁用具送出该区清洁、消毒或灭菌清洁用具：定期清洗、消毒，相关管理文件送、回风过滤器框架不得采用脱屑、产尘、长菌材质得设置可开启式窗检查室应按无菌操作区管理，不得与生物检定、微生物限度检查、污染菌鉴别和阳性对照试验使用同一试验室 二、无菌药品细菌内毒素控制 去除方法：超滤（液体原料）、高温（大于180℃）、酸碱处理（重铬酸钾硫酸溶液等）、注射用水洗涤（胶塞处理）、活性炭吸附等 三、洗涤与干热灭菌验证 洗瓶有强排风除湿，预热段有弱排风除湿，影响洁净室压差 运行时洁净区对灭菌机不宜有正压（难以达到高温）；关机时反之，以保持洁净度 玻璃瓶洗涤效果验证 标准：溶液污染瓶的洗涤效率＝减少量>3（对数单位） 洗涤内包材的主要目标为去除热原
电子厂房洁净空调工程常用方案比较目前国内还没有统一的电子产品的空气洁净度等级或生产环境控制要求统一规定，所以一般是依据《洁净厂房设计规范》（GB50073-2001）以及电子产品的生产厂家实际经验等来确定电子厂房的洁净等级和温湿度的要求。 1.室内空气参数要求 （1）温湿度要求：温度一般为24+2℃，相对湿度为55+5％。 （2）新风量大。由于这类车间内，人员比较多，可根据以下数值应取下列的最 值：非单向流洁净室总风量的10—30％；补偿室内排风和保持室内正压值所需的新鲜空气量；保持室内每人每小时的新鲜空气量≥40m3/h。 （3）送风量大。为了满足无尘车间内的洁净度及温湿度平衡，需要较大的风量，就300平方米的车间，吊顶高度为2.5米的，如果是万级，送风量就需要300X2.5X30=22500m3/h的送风量（换气次数，是≥25次/h）；如果是十万级的，送风量就需要 300X2.5X20=15000m3/h的送风量（换气次数，是≥15次/h）。 2．空调方案的选用比较 （1）组合式空气处理机组+冷水机组+高效送风口 这是一个最传统的净化空调系统的设计方案。组合式空气处理机组里含有各种功能段，如混合段，初效过滤段，表冷段，二次回风段（或中间段），加热段，加湿段，中效过滤段，风机段
等。其冷源由冷水机组提供。 优点：A.空气处理效果好，因空气经过集中处理，在送风过程中被污染程度较低。送风的温度，湿度的控制比较精确；B.比较适用于有集中冷源的或是较大的厂房；C.空调冷热源可于厂房普通空调系统合用或独立冷热源；D.维修频率较低，E.车间的噪音低。 缺点：A.需要有配套的冷冻机房或有放置热泵机组的室外空间。另需要有放置组合式空气处理机组的空调机房，如25000m3/h 的组合式空调机组，常用外型尺寸为6450X1850X2250mm左右。对于旧厂房改造项目来说比较困难空出一个20—30m2的空调机房； B.造价高。特点：A.建议新风经过集中处理后再与回风混合，这样可以减少表冷段的处理负担； C.这类方案一般可以适用于洁净度较高的如百级，千级或万级，十万级等较低的净化无尘厂房。 （2）水冷机组+增压风柜+高效送风口 与第一种方案比较，这是相对比较简单的空调方案。它可以大大的缩小机房的面积，水冷柜机可以根据具体的情况布置于较小的机房内或净化车间内，增压风柜可以布置于机房内或吊在机房内或在夹层内。 优点：A.空气处理效果较好的，处理过后的空气在送风过程中被污染程度低。送风的温度湿度控制效果可以达到较好的控制。主要在空气处理机组（增压风柜）里进行控制；B.布置灵活。自带冷源；C.大小厂房，新旧厂房都适用；D.维修频率较低；E.车
浪潮瑞森华光光电子1#（MOCVD）和2#（管芯）净化厂房安装工程投标文件 施工组织设计方案 招标编号：WFLC-QT0804001-013 招标单位：高新区管委会浪潮瑞森华光光电子建设办公室 招标代理单位：潍坊市鲁成招标有限公司 日期：2008年6月 投标单位名称：同方股份有限公司
目录 目录 (01) 第一章工程概况及特点 (03) (一)工程概况 (二)工程承包范围 (三)工程特点 第二章施工总体进度计划（工期）保障措施及承诺 (05) (一)工期目标 (二)工期进度计划 (三)保证工期的措施 第三章质量保证措施和创优计划 (15) (一)质量目标 (二)质量保证体系 (三)质量保证措施 (四)技术、新工艺的应用 第四章主要分项工程施工方案和技术措施 (28) (一)建筑装饰工程施工方案和技术措施 (二)净化空调系统的施工安装 (三)电气系统施工安装 (四)工艺气体动力及给排水施工方案 (五)弱电系统施工 第五章对服从总包管理的认识以及对其他 (58)
承包人的配合、协调方案 (一)与总包方的配合措施 (二)与业主主、监理、设计单位配合措施 (三)与其他专业承包人配合措施 第六章水电计划及安全、文明、环保施工措施 (61) (一)工地临时用水用电计划 (二)安全、文明、环保施工目标 (三)安全、文明、环保施工保证体系 (四)施工安全保证措施 (五)文明、环保施工保证措施 第七章冬季和雨季施工方案 (69) (一)冬季施工措施 (二)雨季施工措施 第八章现场组织管理机构 (72) (一)人员结构 (二)主要部门人员职责 第九章对成品保护和工程保修的管理措施和承诺 (78) (一)对成品保护的管理措施 (二)工程保修售后服务承诺 第十章任何可能的紧急情况的处理措施预案以及抵抗风险的措施 (84) (一)任何可能的紧急情况的处理措施、预案 (二)抵抗风险的措施 第十一章附录 (86) (1) 洁净系统工程施工网络进度计划（图2-1） (2) 洁净系统工程施工进度计划（图2-2） (3) 洁净系统工程施工作业平面布置图(图2-3)
净化车间洁净度级别要求 无尘车间可以分为以下几个级别： 1级这个级别的洁净室主要用于制造集成电路的微电子工业，对集成电路的精确要求为亚微米。 10级这个级别的洁净室主要用于带宽小于2微米的半导体工业。 100级很多人认为，这一级无尘车间是最常用因而是最重要的无尘车间，人们常常错误地将100级无尘车间称为无菌室，以说明“无菌”的或“无尘”的环境要求，100级无尘室可用于医药工业的无菌制造工艺等，这一无尘车间大量应用于，植如体内物品的制造，外科手术，包括移植手术，集成器的制造，那些对细菌感染特别敏感的病人的隔离治疗，比如像骨髓移植病人术后的隔离治疗。 1000级这个级别的洁净室主要用于高质量光学产品的生产，还用于测试，装配飞机蛇螺仪，装配高质微型轴承等。 10000级万级无尘车间用于液压设备或气压设备的装配，某些情况下也用于食品饮料工业，此外，万级无尘车间在医工业中也很常用。 100000级十万级洁净室用于很多的工业部门，比如光学产品的制造，用于较小的元器件制造大型的电子系统，液压或气压系统的制造，食品饮料的生产，医、药工业也常常使用这一级无尘车间。 然而在做无尘车间设计要求应满足产品生产工艺和空气洁净度等级的要求。 进行空间设计时，应仔细考虑生产洁净区与相关的辅助生产区之间的关系，必须使空间布置做到有效、灵活，对于一般的洁净室在吊顶上部或楼面下布置送风、回风和排风管道以及各种水、气、电管线等，需要设置必要的空间于垂直单向流为主的无尘车间，首先应在选择好气流流型、净化空调系统的形式和空调机、空气过滤器的前提下，合理、有效地布置洁净室的空间：在洁净室设计特别是单向流洁净室设计中，气流流型、净化空调设备的选择和布置方案的选择是确定洁净室空间布置的主要因素；在一般建筑设计中，空调机是建筑物的附属设备．它仅仅是补充完善建筑物的功能设备，但在洁净厂房中净化空调设备是实现空气洁净度的主要功能设备。
电子无尘厂房洁净空调工程常用方案比较 随着信息产业技术的发展，许多电子产品性能、质量的提高和生产过程的微细化，越来越要求生产环境具有一定的空气洁净度和环境的控制。目前国内还没有统一的电子产品的空气洁净度等级或生产环境控制要求的统一规定，所以一般是依据《洁净厂房设计规范》（GB50073-2001）以及电子产品的生产厂家实际经验等来确定电子厂房的洁净度等级和温湿度的要求。 在无尘车间洁净工程的设计过程中，应根据该工程是新建工程或者是旧厂房改造工程，并结合其具体的生产工艺、生产流程等要求确定其需要的洁净度、温湿度。再根据该工程的具体情况，同时还要考虑到生产厂家的经济承受能力，综合各种因素来确定采用何种净化方案，这样才可设计出一个能满足甲方生产使用要求、工程造价合理、经济节能实用的方案。 一、无尘车间的特点 1、无尘车间的洁净度 LCD制屏的简略流程为：清洗→印刷取向膜→磨擦→密封印刷层散布隔垫物→组合→划线和切割→LC注入→贴偏振片→制屏终检。在本设计里是指末端工艺的一些无尘车间，其净化洁净度一般为千级或万级或十万级。 背光屏类无尘车间主要是这类产品的冲压车间、组装等无尘车间，其洁净度一般为万级或十万级。 2、室内空气参数要求 （1）温湿度要求：温度一般为24+2℃，相对湿度为55+5％。 （2）新风量大。由于这类车间内，人员比较多，可以根据以下数值应取下列的最大值：非单向流洁净室总送风量的10-30％；补偿室内排风和保持室内正压值所需的新鲜空气量；保证室内每人每小时的新鲜空气量≥40m3/h。 （3）送风量大。为了满足无尘车间内的洁净度及热湿平衡，需要较大的送风量，就300平方米的车间，吊顶高度为2.5米的，如果是万级，送风量就需要300×2.5×30=22500m3/h的送风量（换气次数，是≥25次/h）；如果是十万级，送风量就需要300×2.5×20=15000m3/h的送风量（换气次数，是≥15次/h）。
施工组织方案 第一章 工程概况 （1） 工程概况 厦门东林电子厂房位于厦门湖里区，本净化面积为：170m 2（含96㎡千级洁净室、32m 2的百级洁净室。及42㎡的更鞋、缓冲更衣及百级回风夹道。其中千级百级洁净区温度要求：T ≤28℃，湿度：不作要求。 净化车间全部作彩刚板隔断和吊顶，千级百级洁净室、缓冲通道和更衣室采用一套独立循环过滤送风，其中更鞋间采用只送风不回风系统,本洁净室送风系统与通风橱排风独立布置.洁净室的层高均为2.4米.如要考虑高架通风地板则千级区高为2.6米,百级区2.4米。 第二章 项目管理机构和组织形式 1、 管理机构 2、 主要施工依据和施工质量验收标准 1） 按招标文件所附图纸施工； 2） 《通风与空调安装工程施工及验收规范》 GB50243-97 3） 《洁净室施工及验收规范》 JGJ71-90 4） 《美国联邦标准》 （209D ） 5） 《采暖及卫生工程施工与验收规范》 GBJ243-82 6） 《通风与空调工程检验评定标准》 GBJ304-88 施 工 组 织 方 案
7）《建筑安装工程质量检验评定标准》GBJ305-75 8）《医院洁净手术部建筑技术规范》GB50333-2002 3、组织形式 本工程项目范围大，项目多，为了便于集中管理，施工采用项目经理负责制，项目经理除全面负责工程进度、施工质量和安全外，同时应负责配合甲方现场代表的工作，并协调洁净室工程的技术负责，同时配合好与其他施工单位的关系。配合各技术负责对整个甲方与设计院联系解决施工现场与设计不符的问题。 各专业技术人员具体负责本专业的施工技术、质量、安全、进度责任。在安排好本工段的进度、劳力、成本外，还应做好政治思想工作，做好本专业的工程量统计、考核、变更签证工作。配备的内业资料技术员除收集整理技术档案资料外，在项目经理组的指导下参加技术交底，办理工程量统计、月报等工作，做好成本核算工作。项目组分为管理层和作业层，管理层负责对外联系协调，对内负责生产、技术管理、工程质量、施工进度、安全生产，督促材料设备的供应、图纸会审、材料、计划、施工交底、设计变更及工程资料等。 作业层具体分为净化结构施工组、管道班组、通风班组、设备安装班组、保温班组，管道班组进行空调冷凝水管、阀门安装。保温班组对空调风管、冷凝管进行保温；通风班组对风管、风阀制作与安装，设备安装班组进行高效过滤器、单元过滤风机、恒温恒湿净化空调设备的安装就位。结构组对各班组岩棉彩钢板、吊支架及配件预制等，根据工程进度和作业面情况，管理人员进行现场管理，安排各班组进行灵活交叉作业，确保合同工期，同时使工程质量达到国家现行标准，须利地完成本工程施工任务。 第三章施工准备
车间压缩空气系统净化方案 一、压缩空气的用途 随着公司不断的发展壮大，压缩空气在车间设备的更新换代中得到了广泛的应用，如沸腾制粒干燥塔的喷雾工序，填充设备的气压吹模工序，设备的气动式元件的控制等. 二、压缩空气品质控制的必要性 由于与产品生产直接接触的压缩空气的品质直接影响了产品质量，因此要对车间目前的压缩空气系统进行净化处理。 压缩空气的品质主要是控制其含水量、含油量、含尘粒量和含生物粒子量，同时还要求压缩空气无气味。 含有油份的压缩空气直接与产品接触会污染产品。含有液态水滴的压缩空气会使管道阀门和设备产生锈蚀，水滴锈渍同样也会污染产品，影响产品质量。 空气中含有大量尘粒和微生物粒子，对医药工业来说，微粒特别是尘粒会直接影响药品质量，进而危及人们生命安全。微生物（生物粒子）对人体的危害更强，微生物多指细菌和真菌，污染药品后不但会使药品本身燃菌、变质，一旦误用，无论从肠道或非肠道进入人体，都会直接影响人体健康，其后果更为严重。所以净化车间用压缩空气必须以微粒和微生物为主要控制对象 三、压缩空气品质控制指标 压缩空气的质量标准可由GB/T13277-91《一般用压缩空气质量等级》（等效采用ISO8573/1）中查出。这个标准根据固体粒子尺寸和含量、水蒸气含量及含油量4项控制指标划分质量等级，见表1。 表1 压缩空气中颗粒、油、水质量等级
目前GB/T13277-97,明确食品用压缩空气的质量标准，水含量（压力露点）℃-40；固体颗粒粒径不超过0.1μm；含油量不超过0.01 mg/m3， 四、压缩空气工艺流程的确定 如图表所示，食品生产车间需要对压缩空气进行CTA过滤以及冷冻干燥工序来保障进入净化车间的压缩空气气源达到要求。 "C"级过滤器,即为主管路过滤器:能除去大量的液体及3μm以上固体微粒，达到最低残留油分含量仅5ppm，有少量的水分、灰尘和油雾。用于空压机，后
洁净厂房施工方案大全 目录一、概述 二、工程特色 三、沟通及调和 1、与建造单位沟通及调和 2、与规划单位沟通及调和 3、与监理单位沟通及调和 4、洁净施工班组与其他施工班组沟通及调和 四、现场施工办理 五、确保洁净合格的确保办法 1、主旨 2、装修施工要害 3、空调施工要害 4、照明施工设备要害 六、施工办法. 6.1装修工程施工办法 6.2空调工程施工办法 6.3保温工程施工办法 6.4照明工程施工办法 6.5管道工程施工办法 6.6电气工程施工办法 6.7消防工程施工方案 一、概述 本方案针对洁净厂房的特殊性论述施工办法，顾名思义洁净厂房对洁净程度要求比较高，给施工带来必定的难度。 因为产品的质量要求相对比较高，所以对厂房的依靠程度十分高，建厂进程中的质量直接导致产质量量的凹凸。施工时专业技能问题是一个十分全面，多专业、多职业的问题，还有安排办理、调和的问题。 二、工程特色 1、在设备进程中，除惯例设备工艺外，有必要着重要考虑施工方针和施工环境的洁净、清洁、无毒、漂亮，施工工艺有必要契合GMP认证的要求。
2、项目在施工设备进程中，各专业穿插合作作业量大，工序之间彼此联接要求高，因而，在施工时，有必要拟定出翔实的施工协作方案，严峻依照施工程序施工，确保环境洁净、清洁。 3、对设备施工机械设备的选样、资料的选用、设备技能操作要求较高；工艺设备制作精良，而且呈体积小，重量轻的趋势，且较多设备选用不锈钢制作；选用的资料种类标准数量繁多，工艺管道原料选用不锈钢较多，其焊接作业有很强的技能性。 4、管道设备配管时必定要考虑其漂亮，尽量靠墙安置。在施工中必定要留意调和好各工种彼此间的关系，断定施工次序，做到互不搅扰，确保管道设备的标高、斜度，便于往后修理的准则。 三、沟通及调和 1、与建造单位沟通及调和 （1）依照ISO9002质量确保体系的要求，满意业主的需求是项目的方针。 （2）在工程开工前和开工初期，项目部的首要办理人员应与建造单位代表建立密切联系，将我方对工程各专业的具体作业方案与建造单位代表进行沟通，依据其要求进行调整，遵守整个建造项目的全体方案。我方将向建造单位提交翔实的施工进度方案、资料及设备收购方案。 （3）我方技能人员在细心研讨规划图纸的根底上，与建造单位进行沟通，了解提取出产工艺，依据现场的丈量状况，遵循GMP的有关要求，进行具体的施工程序规划及进程。 （4）依据设备方案与甲方代表调和由建造单位供给的设备的参与时刻和地址，由我方专业技能人员合作建造单位进行设备的装卸、开箱、清点以及在设备前进行防护。 （5）合作建造单位编制设备办理或操作规程，并帮忙建造单位训练操作工或修理工。 2、与规划单位沟通及调和 （1）在施工进程中，若施工人员发现有与GMP标准不契合或工艺不合理、资料需代用等状况，提出修正的合理化主张上报项目技能担任人，项目技能担任人向规划代表和业主、监理工程师提出修正主张，规划出具体修正改动告诉后再安排施工，力求找到优质优价的合理方案。 （2）项目技能担任人依据要求，守时或不守时安排有关专业工程师参与与规划代表的调和会议，洽谈处理有关问题。 3、与监理单位沟通及调和
净化工程厂家对各行业洁净室的解决方案 本文当由淄博润春空调净化设备有限公司收集整理，涉及食品、光学光电、制药、层流手术室、微生物实验室净化工程，对专业技术简单介绍，供行业人士参考。 食品净化工程厂家解决方案 1．厂房建筑要求 1.1 厂房的各项建筑物应坚固耐用、易于维修、易于清洁；并有能防止食品、食品接触面及内包装材料遭受污染（如有害动物的侵入、栖息、繁殖等）的结构。 1.2 为防止交叉污染，应分别设置人员通道及物料运输通道，各通道应装有空气幕（即风幕）或双向弹簧门及电子灭蝇（蚊）器等防虫设施。 1.3 须将通向外界的管路、门窗和通风道四周的空隙完全充填，所有窗户、通风口和风机开口均应装上防护网。 1.4 生产厂房的高度应能满足工艺、卫生要求，以及设备安装、维护、保养的需要。 2. 地面与排水 2.1 地面应使用无毒、不渗水、不吸水、防滑、无裂隙且易于清洗消毒的建筑材料铺砌（如耐酸砖、水磨石、混凝土等），地面应有适当坡度（以1.0~1.5％为宜）。 3. 屋顶与天花板 3.1 屋顶和天花板应选用不吸水、表面光洁、无毒、防霉、耐腐蚀、易清洁的浅
色材料覆涂或装修，在结构上能起到减少结露滴水的效果。 3.2 食品及食品接触面暴露的上方不应设有蒸气、水、电气等辅助管道，以防止灰尘或冷凝水等落入。 4. 墙壁与门窗 4.1 生产车间的墙壁应采用无毒、不吸水、不渗水、防霉、平滑、易清洗的浅色材料构筑，用此材料装修高度应直至屋顶。 4.2 所有门窗结构应采用防锈、防潮、易清洗的密封框架。 5. 采光、照明设施 车间应有充足的自然采光或人工照明，加工场所工作面的混合照度不应低于300lx，配料及灌装车间不应低于800lx。 6. 空气处理净化设施 6.1 车间必须安装有效的通风设备，其空气流向应从清洁区域流向非清洁区域，采用机械通风时，换气量应大于3次／小时。 6.2 洁净车间温度应控制在15~27℃之间，湿度以控制在50％以下为宜。6.3 洁净车间入口处应分别设有人员和物料的净化设施。 电子净化工程 净化原理
浅谈电子厂房净化空调方式的选择 摘要：本文详细比较新风机组+混风机组+高效过滤器与新风机组+干盘管+FFU 这 两种净化空调方式的特点，从初投资及运行能耗进行分析，说明新风机组+干盘 管+FFU 这种净化空调方式是现实可行的，并根据实际经验总结在设计过程中需要 注意的一些问题。 关键词：净化空调方式；初投资；运行能耗；现实可行引言当前的电子厂房 洁净室洁净等级大部份在1000 级（ISO 6级）—10000 级（ISO 7 级）之间，其相 当的换气次数平均在25—60 次/H，要求的洁净室环境参数比较严格，大部份要求为室内温度22±2℃，相对湿度55±5%，洁净室内工艺设备发热量大，部份工艺设 备排除热量所需的排风量也很大。由于要求高，发热量大，导致电子厂房洁净室 空调系统的能耗是很惊人的，所以在设计之初对于洁净室空调系统的方式选择就 需要认真考虑。 根据笔者的实际工程经验，目前大多数已建成的电子厂房中，洁净室的空调 系统一般都会使用常规净化空调方式---新风机组+混风机组+高效过滤器（HEPA），而另一种净化空调方式---新风机组+干盘管+FFU（FFU 为英文缩写，全称为 Fan FilterUnit，中文意思为风机过滤器单元）比较少见，原因有：（1）常规净化方式一直沿用，不愿更新改变；（2）部分企业认为新风机组+干盘管+FFU 方式的洁净 空调系统是用于高洁净度（≥100 级）要求的项目中，担心用于1000 级—10000 级项目时造价会偏高。为此，本文着重从两种空调方式的特点及能耗方面进行分析 探讨，说明新风机组+干盘管+FFU 方式的洁净空调系统在电子厂房是确实可行的，并总结此净化空调方式在设计过程中需要注意的一些问题。 1 两种净化空调方式的分析比较1.1 新风机组+混风机组+高效过滤器（HEPA）空调方式介绍该空调方式指的是室外新风经过新风机组处理后送入混风机组，混 风机组把回风与新风混合并处理至所要求的空气参数后直接用风管送风到各终端 高效过滤器（HEPA），通常新风机组将新风处理到室内焓值，不承担室内负荷， 只承担新风负荷，由混风机组承担室内的湿负荷和显热负荷，空调方式示意图见 图1。 1.2 新风机组+干盘管+FFU 空调方式介绍所谓干盘管，是因为在这种系统中冷 冻盘管仅承担显热负荷，其冷冻水进水温度一般在13℃以上，也就是说在室内空 气的露点温度以上，盘管一般不可能产生冷凝水，属于干工况运行，所以其叫干 盘管，而13℃的冷冻水常用的制取方法为利用水--水板式换热器把冷水机组的 7℃/12℃冷冻水转换过来。所谓FFU，中文意思为风机过滤器单元，确切地说是 一种自带动力、具有高效过滤功能的模块化的末端送风装置，许多净化设备生产 厂家都有FFU 的详细介绍，这里不再赘述。新风机组+干盘管+FFU 空调方式指的 是室外新风经过新风机组处理后送入洁净室的天花技术夹层内，干盘管负责处理 空气至所要求的参数，然后用 FFU 来循环空气从而达到洁净度要求的换气量，通 常新风机组将新风处理到室内露点温度，承担新风负荷及室内湿负荷，干盘管承 担室内的显热负荷，FFU 负荷循环及过滤空气。即湿度由新风机组负责，温度由 干盘管负责，洁净度由FFU 负责，空调方式示意图见图2。 1.3 两种净化空调方式的初投资比较部分企业认为新风机组+干盘管+FFU净化方式比常规 净化空调方式的初投资要高，现比较如下：（1）由于干盘管与FFU制造技术的发展与普及，生产厂家的飞速增长，促使它们的价格相比前些年已经大幅度下降，品牌选择也开阔得多，
