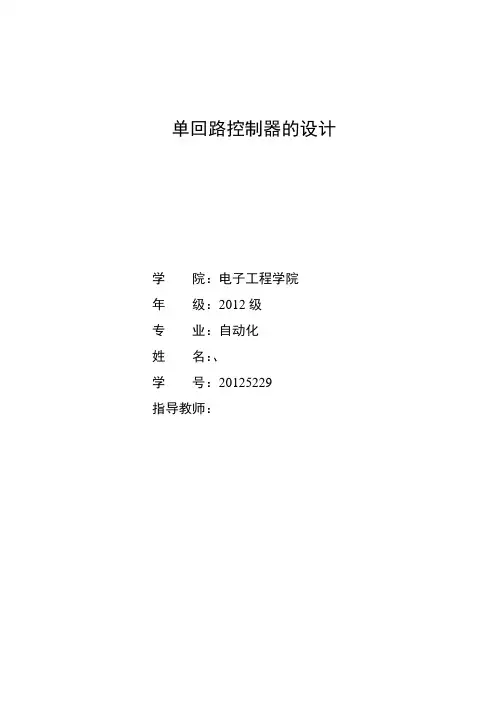

单回路控制器的设计
学院：电子工程学院
年级：2012级
专业：自动化
姓名：、
学号：20125229
指导教师：
摘要
介绍了以89C51单片机实现的单回路智能控制器的设计思想，由于软件功能丰富，因此这可完成模拟仪表难以或无法完成的复杂调节功能，运算功能的显示功能，它可适用于工业过程中控制诸多领域。并且分析了51单片机与8255的连接方法，可以用它制成多路扩展的IO口控制器。该系统将单片机应用到单回路控制系统，实现一个比较简单的单回路PID控制。
。
关键词
单片机单回路智能控制器软件设计 IO扩展 PID控制
目录
摘要 (2)
第1章前言 (1)
1.1当前单片机系统的介绍及在单回路控制过程中的应用与前景错误！未定义书签
第2章单片机外部设备扩展 (2)
2.1单片机最小系统设计 (2)
2.1.1 单片机外部存储器的扩展 (2)
2.12 看门狗电路、复位电路的设计 (2)
2.2I/O接口的扩展 (3)
2.2.1.1 I/O扩展概述 (3)
2.2.2 89c51与可编程RAM/IO芯片8255的接口 (4)
2.3键盘的设计 (4)
2.4 LED显示器设计 (5)
2.5 数字量模拟量转换 (5)
2.5.1 信号采样及转换电路设计 (7)
2.6开关量的输入输设计 (8)
2.7 单片机串行口扩展设计。（MAX232与单片机接口设计） (10)
结论 (11)
参考文献 (12)
致谢 (12)
第1章前言
1．1单回路控制系统的介绍及单片机在单回路控制系统中的应用及前景
89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压、高性能CMOS8位微处理器，俗称单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL 高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器， VCC：供电电压。GND：接地。P0口：P0口为一个8位漏级开路双向I/O 口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据地址的低八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL 门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
结构特点
8位CPU片内振荡器和时钟电路；32根I/O线；外部存贮器寻址范围ROM、RAM64K；2个16位的定时器/计数器；5个中断源，两个中断优先级；全双工串行口；布尔处理器。
第2章单片机外部设备扩展
2．1单片机最小系统设计
2. 11 单片机外部存储器
在由单片机构成的微型计算机系统中,由于单片机的工作常常会受到来自外界电磁场的干扰,造成程序的跑飞,而陷入死循环,程序的正常运行被打断,由单片机控制的系统无法继续工作,会造成整个系统的陷入停滞状态,发生不可预料的后果,所以出于对单片机运行状态进行实时监测的考虑,便产生了一种专门用于监测单片机程序运行状态的芯片,俗称"看门狗".看门狗电路电路的应用,使单片机可以在无人状态下实现连续工作,其工作原理是:看门狗芯片和单片机的一个I/O引脚相连,该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平(或低电平),这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段不进入死循环状态时,写看门狗引脚的程序便不能被执行,这个时候,看门狗电路就会由于得不到单片机送来的信号,便在它和单片机复位引脚相连的引脚上送出一个复位信号,使单片机发生复位,即程序从程序存储器的起始位置开始执行,这样便实现了单片机的自动复位.
2.1.2单片机看门狗、复位电路的设计
SP706REN芯片应用于看门狗复位电路中，可以实现电源模块在受到死机的情况下而自动发出复位脉冲，从而使电源电路可以在无人状态下实现连续工作。由SP706REN等芯片构成的电源看门狗复位电路模块实现的电源电路复位功能，/MR脚/WDO脚之通过NPN8050相连，基极连接外电路，当主控板需要下载程序时，外部通过三极管/MR、/WDO
脚相连通，致使看门狗电路失效，使之不产生复位脉冲，以免对下载程序时对电路产生干扰。VCC脚为看门狗电路芯片的VDD5V输入电压，电源失效检测功能未被用到，因此PFI管脚直接连到GND。看门狗电路一般有一个输入叫喂狗，一个输出到MCU的REST端，MCU正常工作时候，每隔一段时间输出一个信号到喂狗端，给WDI清零，如果超过规定时间不喂狗，WDI定时超过，就会给出一个复位信号到MCU，使MCU复位。由3HL4、3R23、3R35串联而成介入3.3V的电路中，两电阻之间接WDI脚。
2．2 I/O接口的扩展
2.2.1.1 I/O扩展概述
I/O (输入/输出)接口是MCS-51与外设交换数字信息的桥梁。I/O扩展也属于系统
扩展的一部分。真正用作I/O口线的只有P1口的8
位I/O线和P3口的某些位线。在
多数应用系统中，MCS-51单片机都需要外扩I/O 接口电路。
图1-1 单片机扩展芯片2.2.1.2 I/O接口的功能
A11
21
A10
19
A9
22
A8
23
A7
1
A6
2
A5
3
A4
4
A3
5
A2
6
A1
7
A0
8
O7
17
O6
16
O5
15
O4
14
O3
13
O2
11
O1
10
O0
9
OE/Vp p
20
V
C
C
2
4
G
N
D
1
2
C
E
1
8
C6
2732
I/O接口电路应满足以下要求：
1.实现和不同外设的速度匹配大多数的外设的速度很慢，无法和μs量级的单片机速度相比。单片机只有在确认外设已为数据传送做好准备的前提下才能进行I/O操作。想知道外设是否准备好，需I/O接口电路与外设之间传送状态信息。
2. 输出数据锁存由于单片机工作速度快，数据在数据总线上保留的时间十分短暂，无法满足慢速外设的数据接收。I/O电路应具有数据锁存器，以保证接收设备接收。
3. 输入数据三态缓冲输入设备向单片机输入数据时，但数据总线上面可能“挂”有多个数据源，为不发生冲突，只允许当前正在进行数据传送的数据源使用数据总线，其余的应处于隔离状态。
2.2.2 89c51与可编程RAM/IO芯片8255H的接口
89C51 与8255 连接控制线就两根(CS线归到地址里去了) :即RD和WR ,可直接相连接。多个8255 的RD , WR并接后接89C51 RD , WR。值得注意的是,程序中必须采用MOVX 指令,才能使RD , WR这两根线上的电平发生变化,产生读、写控制功能。
其特点: (1) CPU 采用了89C51 芯片,利用了其内部的4KE2PROM 程序存储器, 省掉了8031 所必须的地址锁存器芯片(74LS373) ;
(2) 利用89C51 P1 口与两个8255 数据总线连接,不存在地址与数据混同;
(3) 利用89C51 P2 口的引脚P210 和P211 与8255 地址线A0 、A1 相连, 8255 两片选线( CS) 接P212 和P213 ,通过软件轮流使P212 和P213 为低电平,达到片选的目的;
(4) 读、写控制线与8255 直接相连,在软件中只要使用MOVX 指令,即可使其发生变化.
2.3键盘的设计
51单片机也可以用扩展I/O的独立式按键接口电路，可以采用8255扩展I/O口，把按键当做外部RAM某一工作单元的位来对待，通过读片外RAM的方法，识别按键的工作状态。各按键开关均采用了上拉电阻，这是为了保证在按键断开时，各I/O口线有确定的高电平。在本设计中1×4矩阵键盘通过8255A扩展I/O口与89c51的接口相连，
键盘采用编程扫描方式工作，8255的PC口低四位输出逐行扫描信号，均为低电平有效。8255的A0，A1端分别接于地址线A0、A1上，CS#片选与p2.7相连，WR#、RD#分别与单片机的WR#和RD#相连。
2.4 LCD显示器设计
液晶显示器（LCD）具有功耗低、体积小、重量轻等许多其它显示器无法比拟的优点，YM12864是一种图形点阵液晶显示器，它主要采用动态驱动原理由行驱动一控制器和列驱动器两部分组成了128（列）×64（行）的全点阵液晶显示。与CPU接口采用5条位控制总线和8位并行数据总线输入输出，内部有显示数据锁存器，自带上电复位电路。
12864A与89C51单片机接口电路如图所示。该图采用直接访问方式，单片机P0口直接与液晶显示模块的数据口相接，P2.0控制RS寄存器选择，P2.1口用于控制R/W
读写选择，P2.2与P2.3分别控制液晶左右半屏选择；E信号由89c51对12864A图形液晶显示器模块的电路连接。电路图中LCD电源控制端VLCD是用来调节显示屏灰度的，调节该端的电压，可改变显示屏字符、图形的颜色深浅。显示开/关触发器的作用就是控制显示驱动输出的电平以控制显示屏的开关，在触发器输出全部为非选择波形，显示屏呈不显示状态，在触发器输出为“开”电平时，显示数据所锁存器被控制，显示驱动输出受显示驱动数据总线上数据控制，显示屏呈显示状态。
2.5数字量与模拟量转换
2. 5.1 模拟量输入通道的设计
DAC0832芯片是具有两个输入数据寄存器的8位DAC，它能直接与51单片机相连接，WR2：写信号2，低电平有效。 IOUT1、IOUT2：DAC电流输出端。 Rfb：是集成在片内的外接运放的反馈电阻。 Vref：基准电压（-10~10V）。 Vcc：是源电压（+5~+15V）。AGND：模拟地 NGND：数字地，可与AGND接在一起使用。 DAC0832输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。IN0~IN7：8路模拟信号输入端。
A1、A2、A0 ：地址输入端。ALE地址锁存允许输入信号，在此脚施加正脉冲，上升沿有效，此时锁存地址码，从而选通相应的模拟信号通道，以便进行A/D转换。START：启动信号输入端，应在此脚施加正脉冲，当上升沿到达时，内部逐次逼近寄存器复位，在下降沿到达后，开始A/D转换过程。
EOC：转换结束输出信号（转换接受标志），高电平有效。
OE：输入允许信号，高电平有效。
CLOCK(CP)：时钟信号输入端，外接时钟频率一般为640kHz。
Vcc：+5V单电源供电。、
Vref(+),Vref(-)：基准电压的正极、负极。一般Vref(+)接+5V电源，Vref(-)接地。D7~D0：数字信号输出端。由A2、A1、A0三地址输入端选通8路模拟信号中的任何一路进行A/D转换。
D/A转换器是接收数字量，输出一个与数字量相对应的电流或电压信号的模拟量接口。D/A转换器被广泛用于计算机函数发生器、计算机图形显示以及与A/D转换器相配合的控制系统等。
D/A转换原理
数字量的值是由每一位的数字权叠加而得的。 D/A转换器品种繁多，有权电阻DAC、变形权电阻DAC、T型电阻DAC、电容型DAC和权电流DAC等。为了掌握数/模转换原理，必须先了解运算放大器和电阻译码网络的工作原理和特点。
1. 运算放大器
运算放大器有三个特点：
⑴开环放大倍数非常高，一般为几千，甚至可高达10万。在正常情况下，运算放大器所需要的输入电压非常小。
⑵输入阻抗非常大。运算放大器工作时，输入端相当于一个很小的电压加在一个很大的输入阻抗上，所需要的输入电流也极小。
⑶输出阻抗很小，所以，它的驱动能力非常大。 2.由电阻网络和运算放大器构成的D/A 转换器
利用运算放大器各输入电流相加的原理，由电阻网络和运算放大器组成的、最简单的4位D/A转换器。图中，V0是一个有足够精度的标准电源。运算放大器输入端的各支路对应待转换资料的D0，D1，…，Dn-1位。各输入支路中的开关由对应的数字元值控制，如果数字元为1，则对应的开关闭合；如果数字为0，则对应的开关断开。各输入支路
中的电阻分别为R ，2R ，4R ，…这些电阻称为权电阻。
假设，输入端有4条支路。4条支路的开关从全部断开到全部闭合，运算放大器可以得到16种不同的电流输入。这就是说，通过电阻网络，可以把0000B~1111B 转换成大小不等的电流，从而可以在运算放大器的输出端得到相应大小不同的电压。如果数字0000B 每次增1，一直变化到1111B ，那么，在输出端就可得到一个0~V0电压幅度的阶梯波形。
图1-2 八路模拟开关CD4051与输入信号滤波电路设计
2.5.2 信号采样及转换电路设计
8051 单片机与AD574A 的接口电路，其中还使用了三态锁存器74LS373 和74LS00 与非门电路，逻辑控制信号由8051 的数据口P0 发出，并由三态锁存器74LS373 锁存到输出端Q0、Q1 和Q2 上，用于控制AD574A 的工作过程。AD 转换器的数据输出也通过P0 数据总线连至8051，由于我们只使用了8 位数据口，12 位数据分两次读进8051，所以接地。当8051 的p3.0 查询到STS 端转换结束信号后，先将转换后的12 位A/D 数据的高8 位读进8051，然后再将低4 位读进8051。这里不管AD574A 是处在启动、转换和输出结果，使能端CE 都必须为1，因此将8051 的写控制线和读控制线通过与非门74LS00 与AD574A 的使能端CE 相连。
X013X114X215X312X41X55X62X74INH 6A 11B 10C 9
VEE 7
X
3
U2
4051
12
11
9
2
6
5
4
3
1
AD582
10K
1000P
C7CAP
IM
1K ADIN0
C8CAP
1M
1K
ADIN1
A B C
图1-3 12位AD 转换器AD574
2.6开关量的输入输出
开关量输入输出通道的一般结构形式 开关量输入输出通道一般由三部分组成： CPU 接口逻辑、 输入缓冲器和输出锁存器、输入输出电气接口(亦即开关量输入 信号调理和输出信号驱动电路)。 一般情况下，各种开关量输 入输出通道的前两部分往往大同小异，所不同的主要在于输入 输出(I ／O)电气接口。输入缓冲器和输出锁存器 输入缓冲器是对外部输入的信号起缓冲、加强以及选通的 作用，CPU 通过读缓冲器读入数据。输出锁存器的作用是锁存CPU 送来的输出数据，使用简单的中小规模集成电路，74LS273、 74LS377供外部设备使用。
开关的模拟输入和输出
V C C
1
REF-IN 10ls b DB016DB117AN-GND
9
DB218DB319DB420BPLRo f
12
DB521DB622DB72310Vs p n 13DB824DB92520Vs p n
14
DB1026msb -1127REFo u t
8
STATUS 28CE 6CS 3+Vs 7A0/SC 4R/C 5-Vs 1112/8
2
U7
AD574A
p 00p 01p 02p 03p 04p 05p 06p 07
p 04p 05p 06p 07p 11p 12p 13p 14
VCC+5
VCC+12VCC-12
CS2STS
（1）模拟量输入通道：主要功能是将随时间连续变化的模拟输入信号经检测、变换和预处理，最终变换为数字信号送入计算机。常见的模拟量有压力、温度、液体流量和
(2) 模拟量输出通道：它将计算机输出的数字信号转换为连续的电压或电流信号，经功率放大后送到执行部件对生产过程或装置进行控制。
开关的数字量输入输出
(1)数字量输入通道：也称开关量输入通道。凡是以电平高低和开关通断等两位状态表示的信号统称为数字量或开关量。主要有三种形式：一种是以若干位二进制数表示的数字量，它们并行输入到计算机，如拨码盘开关输出的BCD码等；另一种是仅以一位二进制数表示的开关量，如启停信号和限位信号等；还有一种是频率信号，它是以串行形式进入计算机的，如来自转速表，涡轮流量计、感应同步器等信号。这些信号都要通过数字量输入通道进入计算机。
(2)数字量输出通道：有的执行部件只要求提供数字量，例如步进电机，控制电机启停和报警信号等，这时应采用数字量输出通道。应该注意，过程通道分类是以经过通道的信号形式来划分的，并不以连续的对象来划分，如模拟对象的模拟量可以转换为频率信号(V—F变换)连接于数字输入通道；同样，数字输出通道完全可以接直流电动机，组成脉冲调宽控制 (PWM)。
2.6.1开关量输出电路设计
TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等
电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
TLP521－4组成的砷化镓红外发光二极管耦合到光三极管。提供了4个孤立的光耦中16引脚塑料DIP封装集电极-发射极电压： 55Ｖ（最小值）经常转移的比例： 50 ％（最小）隔离电压： 2500 Vrms （最小）。
2.7单片机串行口扩展设计。（MAX232与单片机接口设计）
2.7.1 串行口接口芯片MAX232介绍
MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的接口电路,使用+5v 单电源供电。MAX232是一种双组驱动器/接收器，片内含有一个电容性电压发生器以便在单5V电源供电时提供EIA/TIA-232-E电平。每个接收器将EIA/TIA-232-E电平输入转换为5V TTL/CMOS电平。这些接收器具有1.3V 的典型门限值及0.5V的典型迟滞，而且可以接收±30V的输入。每个驱动器将TTL/CMOS输入电平转换为EIA/TIA-232-E 电平。
内部结构基本可分三个部分：
第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。
第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。
TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DB9插头；DB9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT 输出232是电荷泵芯片，可以完成两路TTL/RS-232电平的转换，它的的9、10、11、12引脚是TTL电平端，用来连接单片机的。
MAX232获得正负电源的另一种方法在单片机控制系统中，我们时常要用到数/模（D/A）或者模/数(A/D)变换以及其它的模拟接口电路。
图1-4 电压/电流转换接口电路 AM422
结 论
单片机的各个领域有很广泛的应用，控制系统是单片机应用的重要领域之一。该系统将单片机应用到单回路控制系统，实现一个比较简单的单回路PID 控制。作为工业控制的实际系统单回路控制已比较落后，但这里只作为一个单片机的简单实际应用，所以很多扩展以及电路、芯片都比较老旧。该系统的设计已经达到预想目的。
1VCC 2RS 3OUT 4
VIN 8VREF 7GND 6VSET 5
SET
AM422
R4
R2
R3
T1
Rset
R0
C1
+12V
R21R5RL
4--20mA Out
Vin
R1
D1
参考文献
1. 施仁，刘文江，郑辑光编.自动化仪表与过程控制[M].北京：电子工业出版社2005.8.
2. 张毅刚,彭喜元编著.新编MCS-51单片机应用设计[M].哈尔滨：哈尔滨工业大学出版社2006.10
3. 余家春编著.Protel 99se电路设计实用教程[M].北京：中国铁道出版社2003.1.
4．徐建军主编.MCS-51系列单片机应用及接口技术[M].北京：人民邮电出版社2003.6.
5. 蔡美琴主编MCS - 51 系列单片机系统及其应用[M] .北京: 高等教育出版社,1992.
