由于光伏电池、组件的输出功率取决于太阳光照强度、太阳能光谱的分布和光伏电池的温度、阴影、晶体结构。因此光伏电池、组件的测量在标准条件下(STC进行，测量条件被欧洲委员会定义为101号标准，其条件是：光谱辐照度为1000瓦/平米;光谱
AM1.5;电池温度25摄氏度。
在该条件下，太阳能光伏、电池组件所输出的最大功率被称为峰值功率，其单位表示为瓦(Wp。在很多情况下，太阳能电池的光照、温度都是不断变化的，所以组件的峰值功率通常用模拟仪测定并和国际认证机构的标准化的光伏电池进行比较。
(1温度对光伏电池、组件输出特性的影响
大家都知道，光伏电池、组件温度较高时，工作效率下降。随着光伏电池温度的升高，开路电压减小，在20-100摄氏度范围，大约每升高1摄氏度，光伏电池的电压减小2mV;而光电流随温度的升高略有上升，大约每升高1摄氏度电池的光电流增加千分之一。总的来说，温度每升高1摄氏度，则功率减少0.35%。这就是温度系数的基本概念，不同的光伏电池，温度系数也不一样，所以温度系数是光伏电池性能的评判标准之一。
(2光照强度对光伏电池组建输出特性的影响
光照强度与光伏电池、组件的光电流成正比，在光强由100-1000瓦每平米范围内，光电流始终随光强的增长而线性增长;而光
照强度对电压的影响很小，在温度固定的条件下，当光照强度在400-1000哇每平米范围内变化，光伏电池、组件的开路电压基本保持不变。所以，光伏电池的功率与光强也基本保持成正比。
(3阴影对光伏电池、组件输出特性的影响
阴影对光伏电池、组件性能的影响不可低估，甚至光伏组件上的局部阴影也会引起输出功率的明显减少。所以要注意避免阴影的产生，及时清理组件表面，防止热斑效应的产生。一个单电池被完全遮挡时，太阳电池组件输出减少75%左右。虽然组件安装了二极管来减少阴影的影响，但如果低估局部阴影的影响，建成的光伏系统性能和投资收效都将大大降低。
太阳能电池基本特性测定实验 太阳能是一种新能源，对太阳能的充分利用可以解决人类日趋增长的能源需求问题。目前，太阳能的利用主要集中在热能和发电两方面。利用太阳能发电目前有两种方法，一是利用热能产生蒸气驱动发电机发电，二是太阳能电池。太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题，许多发达国家正投入大量人力物力对太阳能接收器进行研究。 为此，我们尝试在普通物理实验中开设了太阳能电池的特性研究实验，介绍太阳能电池的电学性质和光学性质，并对两种性质进行测量。该实验作为一个综合设计性的普通物理实验，联系科技开发实际，有一定的新颖性和实用价值，能激发学生的学习兴趣。 【实验目的】 1. 无光照时，测量太阳能电池的伏安特性曲线 2. 测量太阳能电池的短路电流SC I 、开路电压OC U 、最大输出功率max P 及填充因子FF 3. 测量太阳能电池的短路电流SC I 、开路电压OC U 与相对光强0J J 的关系，求出它们的近似函数关系。 【实验仪器】 光具座、滑块、白炽灯、太阳能电池、光功率计、遮光罩、电压表、电流表、电阻箱
【实验原理】 太阳能电池能够吸收光的能量，并将所吸收的光子的能量转化为电能。在没有光照时, 可将太阳能电池视为一个二极管,其正向偏压U 与通过的电流I 的关系为 ??? ? ??-=10nKT qU e I I (1) 其中0I 是二极管的反向饱和电流,n 是理想二极管参数,理论值为1。K 是玻尔兹曼常量,q 为电子的电荷量,T 为热力学温度。（可令nKT q =β） 由半导体理论知,二极管主要是由如图所示的能隙为V C E E -的半导体所构成。C E 为半导体导电带，V E 为半导体价电带。 当入射光子能量大于能隙时，光子被半导体所吸收，并产生电子-空穴对。 电子-空穴对受到二极管内电场的影响而产生光生电动势，这一现象称为光伏效应。 光电流示意图 太阳能电池的基本技术参数除短路电流SC I 和开路电压OC U 外, 还有最大输出功率max P 和填充因子FF 。最大输出功率max P 也就是IU 的最大值。填充因子FF 定义为 OC SC U I P FF m ax = (2) FF 是代表太阳能电池性能优劣的一个重要参数。FF 值越大,说明太阳能电池对光的利用率越高。
光伏电池组建简介 单体太阳电池不能直接做电源使用。作电源必须将若干单体电池串、并联连接和严密封装成组件。光伏组件（也叫太阳能电池板）是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。其作用是将太阳能转化为电能，或送往蓄电池中存储起来，或推动负载工作。 目录 1、基本信息 1.1 组成结构 1.2 制作流程 1.3 生产流程 1.4 制造特点 2、材料构成 3、组件应用 4、组件类型 4.1 单晶硅 4.2 多晶硅 4.3 非晶硅 4.4 多元化 5、功率计算 6、测试条件 6.1 测试原理 6.2 测试工具 6.3 测试参数 7、应用领域 8、逆变器 9、安全细则
1、基本信息 1.1 组织结构 又称太阳电池组件( Solar Cell module)，是指具有封装及内部联结的，能单独提供直流电输出的，最小不可分割的光伏电池组合装置。 光伏组件（俗称太阳能电池板）由太阳能电池片（整片的两种规格125*125mm、156*156mm、124*124mm等）或由激光切割机机或钢线切割机切割开的不同规格的太阳能电池组合在一起构成。由于单片太阳能电池片的电流和电压都很小，然后我们把他们先串联获得高电压，再并联获得高电流后，通过一个二极管（防止电流回输）然后输出。 并且把他们封装在一个不锈钢、铝或其他非金属边框上，安装好上面的玻璃及背面的背板、充入氮气、密封。 整体称为组件，也就是光伏组件或说是太阳电池组件。 1.2 制作流程 组件制作流程经电池片分选-单焊接-串焊接-拼接(就是将串焊好的电池片定位,拼接在一起)-中间测试(中间测试分:红外线测试和外观检查)-层压-削边-层后外观-层后红外-装框(一般为铝边框)-装接线盒-清洗-测试(此环节也分红外线测试和外观检查.判定该组件的等级)-包装. （1）电池测试 由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 （2）正面焊接 将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连。 （3）背面串接 背面焊接是将电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的
硅光电池特性测试实验报告 系别：电子信息工程系 班级：光电08305班 组长：祝李 组员：贺义贵、何江武、占志武 实验时间：2010年4月2日 指导老师：王凌波 2010.4.6
目录 一、实验目的 二、实验内容 三、实验仪器 四、实验原理 五、注意事项 六、实验步骤 七、实验数据及分析 八、总结
一、实验目的 1、学习掌握硅光电池的工作原理 2、学习掌握硅光电池的基本特性 3、掌握硅光电池基本特性测试方法 4、了解硅光电池的基本应用 二、实验内容 1、硅光电池短路电路测试实验 2、硅光电池开路电压测试实验 3、硅光电池光电特性测试实验 4、硅光电池伏安特性测试实验 5、硅光电池负载特性测试实验 6、硅光电池时间响应测试实验 7、硅光电池光谱特性测试实验 设计实验1：硅光电池光控开关电路设计实验 设计实验2：简易光照度计设计实验 三、实验仪器 1、硅光电池综合实验仪 1个 2、光通路组件 1只 3、光照度计 1台 4、2#迭插头对（红色，50cm） 10根 5、2#迭插头对（黑色，50cm） 10根 6、三相电源线 1根 7、实验指导书 1本 8、20M 示波器 1台 四、实验原理 1、硅光电池的基本结构 目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。 零偏反偏正偏 图 2-1. 半导体PN结在零偏﹑反偏﹑正偏下的耗尽区 图2-1是半导体PN结在零偏﹑反偏﹑正偏下的耗尽区，当P型和N型半导体材料结合

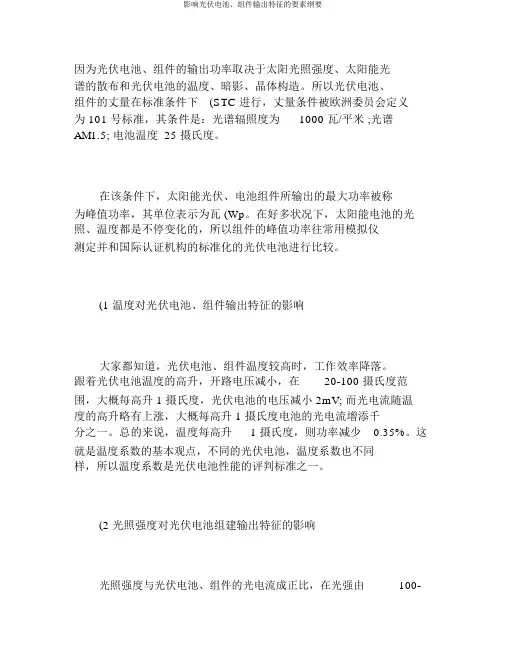

由于光伏电池、组件的输出功率取决于太阳光照强度、太阳能光谱的分布和光伏电池的温度、阴影、晶体结构。因此光伏电池、组件的测量在标准条件下(STC进行，测量条件被欧洲委员会定义为101号标准，其条件是：光谱辐照度为1000瓦/平米;光谱 AM1.5;电池温度25摄氏度。 在该条件下，太阳能光伏、电池组件所输出的最大功率被称为峰值功率，其单位表示为瓦(Wp。在很多情况下，太阳能电池的光照、温度都是不断变化的，所以组件的峰值功率通常用模拟仪测定并和国际认证机构的标准化的光伏电池进行比较。 (1温度对光伏电池、组件输出特性的影响 大家都知道，光伏电池、组件温度较高时，工作效率下降。随着光伏电池温度的升高，开路电压减小，在20-100摄氏度范围，大约每升高1摄氏度，光伏电池的电压减小2mV;而光电流随温度的升高略有上升，大约每升高1摄氏度电池的光电流增加千分之一。总的来说，温度每升高1摄氏度，则功率减少0.35%。这就是温度系数的基本概念，不同的光伏电池，温度系数也不一样，所以温度系数是光伏电池性能的评判标准之一。 (2光照强度对光伏电池组建输出特性的影响 光照强度与光伏电池、组件的光电流成正比，在光强由100-1000瓦每平米范围内，光电流始终随光强的增长而线性增长;而光
照强度对电压的影响很小，在温度固定的条件下，当光照强度在400-1000哇每平米范围内变化，光伏电池、组件的开路电压基本保持不变。所以，光伏电池的功率与光强也基本保持成正比。 (3阴影对光伏电池、组件输出特性的影响 阴影对光伏电池、组件性能的影响不可低估，甚至光伏组件上的局部阴影也会引起输出功率的明显减少。所以要注意避免阴影的产生，及时清理组件表面，防止热斑效应的产生。一个单电池被完全遮挡时，太阳电池组件输出减少75%左右。虽然组件安装了二极管来减少阴影的影响，但如果低估局部阴影的影响，建成的光伏系统性能和投资收效都将大大降低。
太阳能电池基本特性测定 目前人类所消耗的能源的70％来自煤、石油、天然气等化石燃料，在现有技术条件下，化石能源的大量使用给地球环境造成了严重危害，使人类生存空间受到了极大的威胁。科学家预言，尽管化石燃料能源未来仍将占有相当大比重，但其一统天下的局面将逐渐结束（地球上２亿年形成的化石燃料，大体只够人类使用300余年），可再生的清洁能源可望撑起未来世界能源供给的半壁江山。 太阳能的利用和研究是21世纪新型能源开发的重点课题之一。太阳能电池能够吸收光的能量，并将所吸收的光子能量转换为电能。目前硅太阳能电池应用领域除人造卫星和宇宙飞船外，已应用于许多民用领域：如太阳能汽车、太阳能游艇、太阳能收音机、太阳能计算机、太阳能乡村电站等。太阳能是一种清洁、“绿色”能源。因此，世界各国十分重视对太阳能电池的研究和利用。 一、实验目的 1、学习掌握硅光电池的工作原理。 2、学习掌握硅光电池的基本特性及其测试方法。 3、了解硅光电池的基本应用。 二、实验仪器 1.光功率计 2.测试仪 3.光源 4.光电二极管（用专用连接线与光功率计相连接） 5.样品架（用于放置光电二极管传感器，以及待测太阳能电池样品，含遮光罩） 6. 导轨 7.单晶硅样品 7.多晶硅样品 图1 太阳能电池特性测试仪
1、太阳能电池:单晶硅和多晶硅各1块：60×60mm 2，有效面积50×45mm 2 ，开路电压不低于4V ，闭路电流不小于15mA ；2、光功率计:三位半数显，量程200uw 、2mw 和20mW 三档，数字按键档位切换；光功率计传感器采用高灵敏度光电二极管；3、精密电阻负载：0～99999.9Ω；4、测试仪:电压表：2.000V 和20.00V 两档；电流表：2.000mA 和200.0mA 两档；0-5V 可调直流电源，带限流输出功能；5、光源功率：100W ；6、导轨：长75cm ； 三、实验原理 太阳能电池在没有光照时其特性可视为一个二极管，在没有光照时其正向偏压U 与通过电流I 的关系式为： )1(-=U o e I I β (1) (1)式中，Ｉ为通过二极管的电流，o I 和β是常数，o I 为反向饱和电流。 由半导体理论，二极管主要是由能隙为E C －E V 的半导体构成，如图2所示。E C 为半导体电带，E V 为半导体价电带。当入射光子能量大于能隙时，光子会被半导体吸收，产生电子和空穴对。电子和空穴对会分别受到二极管之内电场的 假设太阳能电池的理论模型是由一理想电流源（光照产生光电流的电流源）、一个理想二极管、一个并联电阻R Sh 与一个电阻R S 所组成，如图3所示。 图3中，I Ph 为太阳能电池在光照时该等效电源输出电流，I d 为光照时,通过太阳能电池内部二极管的电流。由基尔霍夫定律得： 0)(=---+sh d ph s R I I I U IR (2) （2）式中，I 为太阳能电池的输出电流，U 为输出电压。由（1）式可得， d sh ph sh s I R U I R R I --=+ )1( (3)
太阳能电池组件的封装（精华） 导读：单件电池片由于输出功率太小，难以满足常规用电需求，因此需要将其封装为组件以提高其输出功率。封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，再好的电池也生产不出好的组件。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得客户满意的关键，所以组件的封装质量非常重要。 具有外部封装及内部连接、能单独提供直流电输出的最小不可分割的太阳能电池组合装置，叫太阳能电池组件，即多个单体太阳能电池互联封装后成为组件。太阳能电池组件是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。 1.防止太阳能电池破损。晶体硅太阳能电池易破损的原因：晶体硅呈脆性；硅太阳能电池面积大；硅太阳能电池厚度小。 2.防止太阳能电池被腐蚀失效。太阳能电池的自然抗性差：太阳电池长期暴露在空气中会出现效率的衰减；太阳电池对紫外线的抵抗能力较差；太阳电池不能抵御冰雹等外力引起的过度机械应力所造成的破坏；太阳电池表面的金属化层容易受到腐蚀；太阳电池表面堆积灰尘后难以清除。 3.满足负载要求，串联或并联成一个能够独立作为电源使用的最小单元。由于单件太阳电池输出功率难以满足常规用电需求，需要将它们串联或者并联后接入用电器进行供电。 太阳能电池组件的种类较多，根据太阳能电池片的类型不同可分为晶体硅(单、多晶硅)太阳能电池组件、非晶硅薄膜太阳能电池组件及砷化镓电池组件等；按照封装材料和工艺的不同可分为环氧树脂封装电池板和层压封装电池组件；按照用途的不同可分为普通型太阳能电池组件和建材型
太阳能电池组件。其中建材型太阳能电池组件又分为单面玻璃透光型电池组件、双面夹胶玻璃电池组件和双面中空玻璃电池组件。由于用晶体硅太阳能电池片制作的电池组件应用占到市场份额的85％以上，在此就主要介绍用晶体硅太阳能电池片制作的电池组件。 单晶硅组件 多晶硅组件 非晶硅组件 第一代室温硫化硅橡胶封装 第二代聚乙烯醇缩丁醛 （PVB ）封装 第三代乙烯-醋酸乙烯共聚物（EVA ）封
绪论 一实验目的 本实验课程的目的，旨在通过课内实验教学，使学生掌握太阳能发电技术方面的基本实验方法和实验技能，帮助和培养学生建立利用所学理论知识测试、分析和设计一般光伏发电电路的能力，使学生巩固和加深太阳能发电技术理论知识，为后续课程和新能源光伏发电技术相关专业中的应用打好基础。 二实验前预习 每次实验前，学生须仔细阅读本实验指导书的相关内容，明确实验目的、要求；明确实验步骤、测试数据及需观察的现象；复习与实验内容有关的理论知识；预习仪器设备的使用方法、操作规程及注意事项；做好预习要求中提出的其它事项。三注意事项 1、实验开始前，应先检查本组的仪器设备是否齐全完备，了解设备使用方法及线路板的组成和接线要求。 2、实验时每组同学应分工协作，轮流接线、记录、操作等，使每个同学受到全面训练。 3、接线前应将仪器设备合理布置，然后按电路图接线。实验电路走线、布线应简洁明了、便于测量。 4、完成实验系统接线后，必须进行复查，按电路逐项检查各仪表、设备、元器件的位置、极性等是否正确。确定无误后，方可通电进行实验。 5、实验中严格遵循操作规程，改接线路和拆线一定要在断电的情况下进行。绝对不允许带电操作。如发现异常声、味或其它事故情况，应立即切断电源，报告指导教师检查处理。 6、测量数据或观察现象要认真细致，实事求是。使用仪器仪表要符合操作规程，切勿乱调旋钮、档位。注意仪表的正确读数。． 7、未经许可，不得动用其它组的仪器设备或工具等物。 8、实验结束后，实验记录交指导教师查看并认为无误后，方可拆除线路。最后，应清理实验桌面，清点仪器设备。 9、爱护公物，发生仪器设备等损坏事故时，应及时报告指导教师，按有关实验管理规定处理。 10、自觉遵守学校和实验室管理的其它有关规定。 四实验总结 每次实验后，应对实验进行总结，即实验数据进行整理，绘制波形和图表，分析实验现象，撰写实验报告。实验报告除写明实验名称、日期、实验者姓名、同组实验者姓名外，还包括： 1．实验目的； 2．实验仪器设备（名称、型号）； 3．实验原理； 4．实验主要步骤及电路图； 5．实验记录（测试数据、波形、现象）； 6．实验数据整理（按每项实验的实验报告要求进行计算、绘图、误差分析等）；．回答每项实验的有关问答题。7．
体硅太阳电池组件有指导作用，而且也有利于人们正确判断光伏发电系统输 ... 配等因素是导致输出功率降低的主要原因，研究这些因素的影响不仅对制造晶体硅太阳电池组件有指导作用，而且也有利于人们正确判断光伏发电系统输出降低或失效的原因。 国外曾经有人报道一些在现场用了10到15年的组件电特性已经恶化。其I-V特性曲线已经和一些普通的光伏组件差别很大，而这种变化的I-V曲线可以用来分析晶体硅太阳电池组件输出降低的原因。本文主要讨论了遮挡部分电池组件输出特性的影响，并用计算机对核过程进行了模拟。 一、模拟方法 在晶体硅太阳电池组件中，当有电池被遮挡时，组件的输出特性可以用下式表示： 这些参数估算时可以用一下参数代替：n=1.96，I0=3.86X10-5（A）,Rsh=15.29（Ω）。a=2.0x10-3，Vbr=-21.29（V），nn=3.R3=0.008. 组件中有电池被遮盖时的电路可以用图片三来表示，正常的电池和被遮盖住的电池在组建中是串联关系，因此电压V和电流I满足以下等式：
组件中电池被遮挡时的模拟电路 其中，Iph1代表组件中普通电池的光电流，Iph2代表遮挡电池产生的光电流，与等式（2）中的遮挡透过率有关系，例如，当遮挡透过率为35%时，Iph2是Iph1的0.35倍。通过解（3）-（6）式可以计算出I-V的特性。 二、实验 图2（a）和（b）是通过改变阴影透过率的情况下分别计算和实际测量的I-V 特性曲线。当组件上的一个电池用不同的透过率（一个组件由36块电池组成）时，短路电流大致变化不大。结果是透过率越低，电流随着电压的升高下降越快。另一方面，开路电压基本上相同。由图可看出：测量结果与计算的结果相吻合。
电池组件技术参数功率输出特性分析 1.电池主要参数指标 与硅太阳能电池的主要性能参数类似，太阳能电池组件的性能参数也主要有：短路电流、开路电压、峰值电流、峰值电压、峰值功率、填充因子和转换效率等。这些性能参数的概念与前面所定义的硅太阳能电池的主要性能参数相同，只是在具体的数值上有所区别。 (1)短路电流I S 当将太阳能电池组件的正负极短路，使U=0时，此时的电流就是电池组件的短路电流，短路电流的单位是A，短路电流随着光强的变化而变化。 (2)开路电压Uo 当太阳能电池组件的正负极不接负载时，组件正负极间的电压就是开路电压，开路电压的单位是V。太阳能电池组件的开路电压随电池片串联数量的增减而变化。 (3)峰值电流I m 峰值电流也叫最大工作电流或最佳工作电流。峰值电流是指太阳能电池组件输出最大功率时的工作电流，峰值电流的单位是A。 (4)峰值电压U m 峰值电压也叫最大工作电压或最佳工作电压。峰值电压是指太阳能电池片输出最大功率时的工作电压，峰值电压的单位是V。 (5)峰值功率Pm 峰值功率也叫最大输出功率或最佳输出功率。峰值功率是指太阳能电池组件在正常工作或测试条件下的最大输出功率，也就是峰值电流与峰值电压的乘积：Pm =I m×U m。峰值功率的单位是W。太阳能电池组件的峰值功率取决于太阳辐照度、太阳光谱分布和组件的工作温度，因此太阳能电池组件的测量要在标准条件下进行，测量标准为：辐照度lkW/mz、光谱AMl.5、测试温度25℃。 (6)填充因子 填充因子也叫曲线因子，是指太阳能电池组件的最大功率与开路电压和短路电流乘积的比值。填充因子是反应太阳能电池组件所用电池片输出特性好坏的一个重要参数，它的值越高，表明所用太阳能电池组件输出特性越趋于矩形，电池组件的光电转换效率越高。太阳能电池组件的填充因子系数一般在0.5～0.8之间，也可以用百分数表示。
太阳能电池基本特性测定实验 太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件，是一个半导体光电二极管，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长，只要太阳存在，太阳能电池就可以一次投资而长期使用；与火力发电、核能发电相比，太阳能电池不会引起环境污染。 太阳能电池根据所用材料的不同，可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池四大类，其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。 硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。单晶硅太阳能电池转换效率最高，技术也最为成熟。在实验室里最高的转换效率为23%,规模生产时的效率为15%。在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。 多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为10%。因此，多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。 非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。 太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题，许多发达国家正投入大量人力物力对太阳能接收器进行研究。我们开设此太阳能电池的特性研究实验，通过实验了解太阳能电池的电学性质和光学性质，并对两种性质进行测量。该实验作为一个综合设计性的物理实验，联系科技开发实际，有一定的新颖性和实用价值。 【实验目的】 1. 无光照时，测量太阳能电池的伏安特性曲线； UI U I曲线图；并测量太阳能变化关系，画出2. 有光照时，测量电池在不同负载电阻下，对IUP FF；及填充因子电池的短路电流、开路电压、最大输出功率SCaxOCm IU L的关系，求出它们的近似函数关系。与光照度 3. 测量太阳能电池的短路电流、开路电压SCOC 【实验仪器】 白炽灯源、太阳能电池板、光照度计、电压表、电流表、滑线变阻器、稳压电源、单刀开关 连接导线若干 供参考． 】【实验原理 区，pn区流向结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由太阳光照在半导体

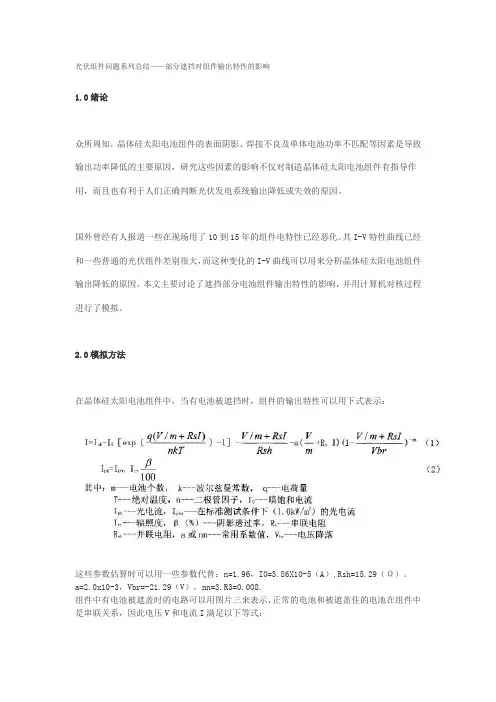

光伏组件问题系列总结——部分遮挡对组件输出特性的影响 1.0绪论 众所周知，晶体硅太阳电池组件的表面阴影、焊接不良及单体电池功率不匹配等因素是导致输出功率降低的主要原因，研究这些因素的影响不仅对制造晶体硅太阳电池组件有指导作用，而且也有利于人们正确判断光伏发电系统输出降低或失效的原因。 国外曾经有人报道一些在现场用了10到15年的组件电特性已经恶化。其I-V特性曲线已经和一些普通的光伏组件差别很大，而这种变化的I-V曲线可以用来分析晶体硅太阳电池组件输出降低的原因。本文主要讨论了遮挡部分电池组件输出特性的影响，并用计算机对核过程进行了模拟。 2.0模拟方法 在晶体硅太阳电池组件中，当有电池被遮挡时，组件的输出特性可以用下式表示： 这些参数估算时可以用一些参数代替：n=1.96，I0=3.86X10-5（A）,Rsh=15.29（Ω）。 a=2.0x10-3，Vbr=-21.29（V），nn=3.R3=0.008. 组件中有电池被遮盖时的电路可以用图片三来表示，正常的电池和被遮盖住的电池在组件中是串联关系，因此电压V和电流I满足以下等式：
