管道布置设计的要求(一)
1、管道布置设计的一般要求有；
1）管道布置设计应符合工艺管道及仪表流程图的要求；
2）管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；
3）在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；
4）厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物。构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；
5）管道应架空或地上缴设；如确有需要，可埋地或敷设在管沟内；6）管道宜集中成排布置。地上的管道应敷设在管架或管墩上；
7）在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡；
8）全厂性管架或管墩上（包括穿越涵洞）应留有1O％－3O％的裕量，并考虑其荷重。装置主管廊管架宜留有10％－20％的裕量，并考虑其荷重；
9）输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；
10）管道布置不应妨碍设备、机泵及其内部构件的安装、检修和消防车辆的通行；
目前各安装方议定的安装层次主要要求： 1、动力电缆桥架贴大梁的梁底安装 2、照明桥架在最下层 3、风管贴大梁梁底安装 4、给排水管与风管属于同一标高范围安装层面区域 5、消火栓主管贴大梁梁底安装 6、在保证净空高的情况下喷淋管于风管下方安装，若满足不了，只能提高喷淋管标高，局部翻弯。 管线综合布置的实施 原则 总体原则 尽量利用梁内空间。绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。在管道十字交叉时，这些梁内空间可以被很好的利用起来。在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。 避让原则 有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。有压管道是在压力作用下克服沿程阻力沿一定方向流动。一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效
果产生影响。因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。 小管道避让大管道。通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。应先确定大管道的位置，后布置小管道的位置。在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。 冷水管道避让热水管道。热水管道需要保温，造价较高，且保温后的管径较大。另外，热水管道翻转过于频繁会导致集气。因此在两者相遇时，一般调整冷水管道。 附件少的管道避让附件多的管道。安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。 临时管道避让永久管道。新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。 垂直面排列管道原则 热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。 管道间距 考虑到水管外壁、空调水管、空调风管保温层的厚度。电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿构造墙需要90度拐弯风道及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。不同专业管线间距离，尽量满足现场施工规范要求。 考虑机电末端空间
管线的布置原则 场地设计可能涉及的工程管线包括了城市公用设施的各个方面。一般有给水管道、排 水管道、燃气管道、供热管道、电力电缆、通信电缆等。其中，给水、燃气、热力管道是有压力的，排水管道是无压力自流的。场地中的管线布局，压力管线均与城市干线网有密切关系，管线要与城市管网相衔接;重力自流的管线与地区的排水方向及城市雨污水干管相关。在进行管线综合布置时，应与周围的城市市政条件及场地的竖向规划设计互相配合，多加校验，才能使管线综合方案切合实际。 (一)需注意的问题 场地中管线的设置在一般情况下采取地下敷设，在具体的设计中需要注意以下几点：(1)各种管线的敷设不应影响建筑物的安全，并且应防止管线受腐蚀、沉陷、振动、 荷载等影响而损坏。 (2)管线应根据其不同特性和要求综合布置，对安全、卫生、防干扰等有影响的管线 不应共沟或靠近敷设。 (3)地下管线的走向宜沿道路或与主体建筑平行布置，并力求线形顺直、短捷和适当 集中，尽量减少转弯，并应使管线之间以及管线与道路之间尽量减少交叉。 (4)与道路平行的管线不宜设于车道下，不可避免时应尽量将埋深较大、翻修较少的 管线布置在车道下。 (二)管线布置的一般原则 (1)地下管线布置原则： n.地下管线的合理安排顺序，应是从建筑物基础外缘向道路中心。由浅人深的安排 下列管道、电信电缆、电力电缆、热力管(沟)、压缩空气管、煤气管、氧气管、乙炔管、给水管、雨水管，最后是污水管(图8—1)。 6.地下管线的基本布置次序，从建筑物基础外缘向外，离建筑物由近及远的水平排 序宜为：电力管线或电信管线、燃气管、热力管、给水管、雨水管、污水管(图8—1)。f.地下管线一般宜敷设在车行道以外的地段，特殊困难时才可以采取加固措施。后 将检修较少的给水管和排水管布置在车行道下。 d.饮用水管应避免与排水管及其他含酸碱腐蚀、有毒物料管线共沟敷设。避免将直 流电力电缆与其他金属管线靠近敷设。 P.尽可能将性质类似、埋深接近的管线并排列在一起，有条件的可共沟敷设。 f.地下管线交叉时，应符合下列条件要求： 口)将煤气、易燃可燃液体管道，布置在其他管道上面; 6)给水管应在污水管上面; c)电力电缆应在热力管和电讯电缆的下边，并在其他管线的上面。 9.互相干扰、影响的管道不能共沟。 h.地下管线可敷设在绿化带下，但不宜布置在乔木下。 i.地下管线重叠时，应将检修量多的、管径小的放在上面，将有污染的放在下面。 (2)地上和架空管线敷设原则： a.地上和架空管线应不影响交通运输及人行安全。 b.应不影响建筑物的采光和通风。 c.无干扰的管线，尽可能集中在同一支架上。 (3)管线敷设发生矛盾时的处理原则。 临时管线让永久性管线;管径小的让管径大的;可弯曲的让不可弯曲的;新设计的让 原有的;有压力管道让重力自流的管道;施工量小的让施工量大的。 工程管线综合布置原则
管道布置的一般要求公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
管道布置的一般要求 1、布置管道时，应对全装置所有管道（包括生产系统管道、辅助系统管道、电缆及电缆、仪表栏桥架、采暖通风管道等）全盘考虑，统一规划。 2、为便于安装、检修和操作管理，管道应尽可能的架空敷设，必要时，也可埋地或管沟敷设。 3、消防水和冷却水总管以及下水管一般为埋地敷设，管外表面应按有关规定采取防腐措施。 4、埋地管道应考虑车辆荷载的影响，管顶与路面的距离不小于，并应在冻土深度以下。 5、管道布置的净空高度、通道宽度、基础标高应符合技术规定的要求。 6、应按国家现行标准中许用最大支架间距的规定进行管道布置设计。 7、管道布置设计应考虑便于作支吊架的设计，使管道尽量靠近已有建筑物或构筑物，但应避免使柔性大的构件承受较大的荷载。 8、在有条件的地方，管道应集中成排布置。在穿墙或楼板时应注意尽可能的利用设备预留孔，以免楼板开孔太多。裸管的管底与管托底面取齐，以便设计支架。 9、无绝热层的管道不用管托或支座。大口径薄壁裸管及有绝热层的管道应采用管托或支座支撑。 10、进行管道布置设计时，应尽量避免气袋、口袋和盲肠。对于“无袋形”、“带有坡度”、及“带液封”等要求的管道，应严格按PID要求配管。 11、管道不应挡门挡窗，也应尽量避免从电机、配电盘、仪表盘的上方通过。 12、管道布置应考虑操作、安装及维护方便，不影响起重机的运行。在建筑物安装孔的区域不应布置管道。 13、在有吊车的情况下，管道布置应不妨碍吊车工作。
14、管道的布置不应妨碍设备和管件、阀门的检修，塔及容器的管道不可从人孔的正前方通过，以免妨碍人孔的开启。 15、管道应尽量平行敷设，在管道应力许可范围内，尽量走直线，少拐弯、交叉，尽量做到配管整齐美观。 16、管道垂直面布置时，应遵循以下原则 1）热介质的管道在上，冷介质的管道在下。 2）无腐蚀的管道在上，有腐蚀的管道在下。 3）小管道应尽量支撑在大管道的上方或吊在大管道的下面。 4）气体管道在上，液体管道在下。 5）高压介质的管道在上，低压介质的管道在下。 6）不经常检修的管道在上，检修频繁的管道在下。7）保温管道在上，不保温管道在下。 17、管道水平面布置时，应遵循以下原则： 1）大管道靠墙，小管道在外。 2）常温管道靠墙，热的管道在外。 3）支管少的靠墙，支管多的在外。 4）不经常检修的管道靠墙，经常检修的在外。5）高压管道靠墙，低压管道在外。 18、在螺纹连接的管道上，应适当配置一些活接头，便于安装、拆卸检修。 19、敷设管道时，其焊缝不得设在支架范围内，焊缝距支、吊架边缘的净距离应大于焊缝宽度的5倍，切不小于100mm。穿墙或楼板处的管道不得有焊缝。 20、在跨越通道或转动设备上方的输送腐蚀性介质的管道上，不应设置法兰或螺纹连接等可能出现泄漏的连接点。 21、管道穿过为隔离剧毒或易爆介质的建筑物隔离墙时应加套管，套管内的空隙应采用非金属柔性材料充填。管道上的焊缝不应在套管内，并距套管端口不小于100mm。管道穿屋面处应有防雨措施。
管道布置图 HG 一般规定 图幅 管道布置图图幅应尽量采用AO，比较简单的也可采用A1或A2。同区的图应采用同一种图幅。图幅不宜加长或加宽。 比例 常用比例为1:30，也可采用1:25或1:50.但同区的或各分层的平面图，应采用同一比例。 尺寸单位 管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。管子公称通径一律用毫米表示。 地面设计标高为. 图名 标题栏中的图名一般分成两行书写，上行写“管道布置图”，下行写“EL 平面”或“A-A、B-B......剖视等.” 尺寸线始末应标绘箭头(打箭头或打杠).不按比例画图的尺寸应在其下面画一道横线(轴测图除外)。 尺寸一般写在尺寸线的上方中间，并且平行于尺寸线。 2 应遵循的设计规定 图线宽度及字体规定见HG . 管道常用缩写词见HG . 管道布置图上的管子、管件、阀门及管道特殊件图例见HG . 设备、管道布置图上用的图例见HG . 分区索引图见HG . 3 图面表示和尺寸标注
管道布置图应按设备布置图或按分区索引图所划分的区域(以小区为基本单位)绘制。区域分界线用粗双点划线表示，在区域分界线的外侧标注分界线的代号、坐标和与该图标高相同的相邻部分的管道布置图图号，见下图。 坐标 注:B. L—表示装置边界; M. L—表示接续线; COD—表示接续图. 管道布置图一般只绘平面图。当平面图中局部表示不够清楚时，可绘制剖视图或轴测图，该剖视图或轴测图可画在管道平面布置图边界线以外的空白处(不允许在管道平面布置 图内的空白处再画小的剖视图或轴测图)，或绘在单独的图纸上。绘制剖视图时要按比例画，可根据需要标注尺寸。轴测图可不按比例，但应标注尺寸。剖视符号规定用A-A, B-B??等大写英文字母表示，在同一小区内符号不得重复。平面图上要表示所剖截面的剖切位置、方向及编号。 对于多层建筑物、构筑物的管道平面布置图应按层次绘制，如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并于各平面图下注明“EL100. 000平面”或“平面”. 在绘有平面图的图纸右上角，管口表的左边，应画一个与设备布置图的设计北向一致的方向标。 管道布置图上建(构)筑物的表示内容: 建筑物和构筑物应按比例，根据设备布置图画出柱、梁、楼板、门、窗、楼梯、操作台、安装孔、管沟、篦子板、散水坡、管廊架、围堰、通道等。 标注建筑物、构筑物的轴线号和轴线间的尺寸。 标注地面、楼面、平台面、吊车、梁顶面的标高。
城镇燃气管道布置设计要素 城镇燃气管道布线的依据 城镇燃气管道布线时，必须考虑到下列基本情况： ( l ）城镇燃气门站、储配站的位置； ( 2 ）管道中燃气的压力。高压燃气管道不宜进入城镇四级地区； ( 3 ）城镇燃气各级调压站的位置； ( 4 ）街道其他地下管道的密集程度与布置情况； ( 5 ）街道交通量和路面结构情况，以及运输干线的分布情况； ( 6 ）所输送燃气的含湿量，必要的管道坡度，街道地形变化情况； ( 7 ）与该管道相连接的用户数量及用气量情况，该管道是主要管道还是次要管道； ( 8 ）线路上所遇到的障碍物情况； ( 9 ）土壤性质、腐蚀性能和冰冻线深度； ( 10 ）该管道在施工、运行和万一发生故障时，对城镇交通和人民生活的影响。城镇燃气管道平面布置时需考虑因素 城镇燃气管道平面布置时，要考虑下列各点： ( l ）要使主要燃气管道工作可靠，燃气应从管道的两个方向得到供应，为此，管道应尽可能逐步连成环形； ( 2 ）次高压、中压管道最好不要沿车辆来往频繁的城镇主要交通干线敷设，否则对管道施工和检修造成困难，来往车辆也将使管道承受较大的动荷载。对于低压管道，有时在不可避免的情况下，征得有关方面同意后，可沿交通干线敷设；( 3 ）燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面通过。燃气管道不宜与给水管、热力管、雨水管、污水管、电力电缆、电信电缆等同沟敷设。在特殊情况下，当地沟内通风良好，且电缆系置于套管内时，可允许同沟敷设； ( 4 ）燃气管道可以沿街道的一侧敷设，也可以双侧敷设。在有有轨电车通行的街道上，当街道宽度大于20m 或管道单位长度内所连接的用户分支管较多等情况下，经过技术经济比较，可以采用双侧敷设； ( 5 ）燃气管道布线时，应与街道轴线或建筑物的前沿相平行，管道宜敷设在人行道或绿化地带内，并尽可能避免在高级路面的街道下敷设； ( 6 ）燃气管道布线时应在门站、储配站、调压站进出口、分支管起点、主要河流、主要道路、铁路两侧设置阀门，次高压、中压管道上每2km 左右设分段阀门。高压燃气干管上，分段阀门最大间距为：以四级地区为主的管段不应大于8km ；以三级地区为主的管段不应大于13km ，以二级地区为主的管段不应大于24km；以一级地区为主的管段不应大于32km ( 7 ）在空旷地带敷设燃气管道时，应考虑到城镇发展规划和未来的建筑物布置的情况； ( 8 ）为了保证在施工和检修时互不影响，也为了避免由于漏出的燃气影响相邻管道的正常运行，甚至逸入建筑物内，地下各级压力燃气管道与建筑物、构筑构基础以及其他各种管道之间应保持的最小水平净距分别列于表 4.1-15-1 、表
管线的常用布置原则： 1.1给水工程管线 给水管道一般布置在城市道路的东南侧（也有设置在道路东北侧的，此为地方做法）的人行道下面，距人行道路缘石0.5-0.8米，给水管管顶覆土深度大于当地冻土深度并满足规范规定的最小覆土深度，在人行道下覆土深度不小于0.6米，在车行道下不小于0.7米，一般埋深在1.5～2.0米。 1.2污水工程管线 污水管道一般布置在道路西北侧（也有设置在道路西南侧的，此为地方做法）的非机动车道和车行道下，在人行道下覆土深度不小于0.6米，在车行道下不小于0.7米，一般埋深控制在2.5～5.0米，不宜超过7米，超过7米时应设置污水提升泵站。 1.3雨水工程管线 雨水管道一般布置在道路中央，雨水管道沿道路布置。雨水管道起始端覆土深度不小于0.7米，终端埋设深度不大于3.5米。雨水排放口内顶尽量控制在常水位以上，尽量减少淹没
出流。 1.4电力工程管线 电力线路的布置尽量沿公路和区内道路,为减少占地和投资,配电线路一般布置在道路的东南侧以减少交叉、跨越和对电信线路的干扰。 1.5电信工程管线（弱电） 电信布置于道路的西北侧非机动道下或人行道下。 1.6燃气工程管线 燃气干管沿区内主要道路布置，主要燃气管道连成环网，保证供气安全。 中压燃气管通常布置在道路西侧、北侧慢车道、人行道或绿化带中；覆土深度在机动车道下不小于0.8米，在非机动车道下不小于0.6米，若与其它管道交叉时可作适当调整。
地方做法 莆田市城市规划设计研究院——东峤村庄规划 根据莆田市习惯做法，电力电缆设在道路的西（北）侧人行道上，并靠后道路红线；电信线和燃气管远离电力线设在道路的东（南）侧，电信线敷设于慢车道下，以利于机械化施工，而燃气管尽量安排在人行道下。污水管远离燃气管布置在道路的西（北）侧；给水管远离污水管布置在道路的东（南）侧；雨水管布置在道路中心线下。 给水、污水等管线一般布置在道路路面下；电信、煤气等管线一般布置在人行道或绿化带下，其中电信管线原则上布置在道路的北侧和西侧；电力等管线原则上布置在道路的南侧和东侧。
管线综合布置的一般原则 (1)采用城市统一的坐标和标高系统。 (2)地下管线一般自建筑向道路中心线由近到远敷设。其一般的顺序为： 电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。这是小区工程管线综合的关键。 (4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为： 电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。 (5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。 (6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让已建的永久管线。 (7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2 -3 - 21)的要求。 (8)各类管线之间及其与其他建筑、设施的最小水平、垂直间距应符合地下管线最小垂直挣距表(见表2-3 - 22)和地下管线交叉最小垂直净距表(见表2-3 - 23)的要求。 (9)为了方便旋工、检修和不影响交通，地下管线尽可能不要布置在交通频繁的机动车道下面，可优先考虑敷设在绿地或人行道下面，尤其是小口径给水管、煤气管、电力、电讯管缆。其次，才考虑布置在非机动车道下面。大管径的给水管、雨水管、污水管等较少检修的管道才可布置在机动车道下面。 (10)条件局限时，电讯、电力和热力管线可架空敷设。要注意电讯架空线一般不宜和电力架空线合杆架设。当不得已采用合杆架设时，其架空线之间的距离应予保证。 参见架空线最小垂直与水平间距表(表2-3 -24)。 (11)为节省占地面积和减少土方量，某些性质同类的管道可在留出安装检修距离后平行或上下共沟敷设，但性质相悖的管道，如电力管线与煤气，则严禁近距离同沟敷设。
管道布置的一般要求 1、布置管道时，应对全装置所有管道（包括生产系统管道、辅助系统管道、电缆及电缆、仪表栏桥架、采暖通风管道等）全盘考虑，统一规划。 2、为便于安装、检修和操作管理，管道应尽可能的架空敷设，必要时，也可埋地或管沟敷设。 3、消防水和冷却水总管以及下水管一般为埋地敷设，管外表面应按有关规定采取防腐措施。 4、埋地管道应考虑车辆荷载的影响，管顶与路面的距离不小于0.6m，并应在冻土深度以下。 5、管道布置的净空高度、通道宽度、基础标高应符合技术规定的要求。 6、应按国家现行标准中许用最大支架间距的规定进行管道布置设计。 7、管道布置设计应考虑便于作支吊架的设计，使管道尽量靠近已有建筑物或构筑物，但应避免使柔性大的构件承受较大的荷载。 8、在有条件的地方，管道应集中成排布置。在穿墙或楼板时应注意尽可能的利用设备预留孔，以免楼板开孔太多。裸管的管底与管托底面取齐，以便设计支架。 9、无绝热层的管道不用管托或支座。大口径薄壁裸管及有绝热层的管道应采用管托或支座支撑。 10、进行管道布置设计时，应尽量避免气袋、口袋和盲肠。对于“无袋形”、“带有坡度”、及“带液封”等要求的管道，应严格按PID要求配管。 11、管道不应挡门挡窗，也应尽量避免从电机、配电盘、仪表盘的上方通过。 12、管道布置应考虑操作、安装及维护方便，不影响起重机的运行。在建筑物安装孔的区域不应布置管道。 13、在有吊车的情况下，管道布置应不妨碍吊车工作。 14、管道的布置不应妨碍设备和管件、阀门的检修，塔及容器的管道不可从人孔的正前方通过，以免妨碍人孔的开启。 15、管道应尽量平行敷设，在管道应力许可范围内，尽量走直线，少拐弯、交叉，尽量做到配管整齐美观。

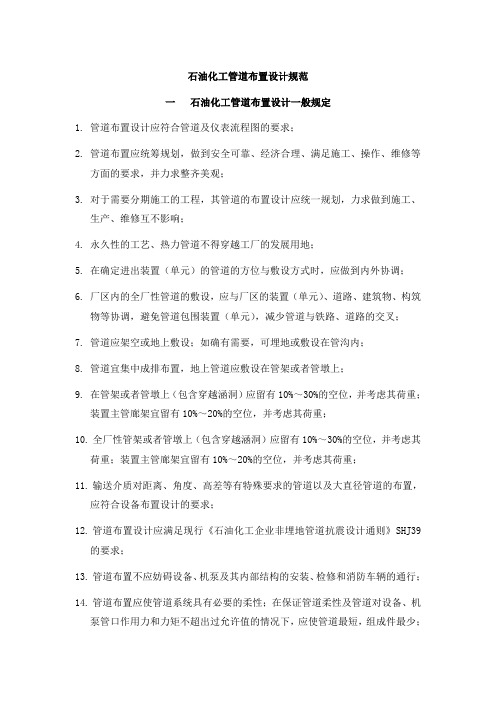

石油化工管道布置设计规范 一石油化工管道布置设计一般规定 1.管道布置设计应符合管道及仪表流程图的要求； 2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等 方面的要求，并力求整齐美观； 3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、 生产、维修互不影响； 4.永久性的工艺、热力管道不得穿越工厂的发展用地； 5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑 物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉； 7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内； 8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上； 9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重； 装置主管廊架宜留有10%～20%的空位，并考虑其荷重； 10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其 荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重； 11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置， 应符合设备布置设计的要求； 12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39 的要求； 13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行； 14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机 泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；
15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补 偿； 16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、 下垂或立管不垂直的现象； 17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操 作、检修要求设置放空、放净；管道布置应减少“盲肠”； 18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足 管道及仪表流出图要求； 19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接； 下列情况应考虑法兰、螺纹或者其他可拆卸的场合； 1)因检修、清洗、吹哨需拆卸的场合； 2)衬里管道或者夹套管道； 3)管道由两段异种材料组成且不宜用焊接连接者； 4)焊缝现场热处理有困难的管道连接点； 5)公称直径小于或等于100的镀锌管道； 6)设置盲板或“8”字盲板的位置。 20.管道布置时管道焊缝位置的设置，应符合下列要求; 1)管道对接焊口的中心与弯管起弯点的距离不应小于管子外径，且不小于 100mm； 2)管道上两相邻对接焊口的中心间距： A.对于公称直径小于150mm的管道，不应小于外径，且不得小于50mm； B.对于公称直径等于或大于150mm的管道，不应小于150mm。
管道布置设计 1设计依据 《压力管道安全技术检测规程》TSG-D001-2009 《化工装置设备布置设计规定》HG/T 20546-2009 《输气管道工程设计规范》GB 50251-2003 《输油管道工程设计规范》GB 50253-2003 《石油化工企业管道布置设计通则》SH 3012-2000 《石油化工配管工程设计图例》SH 3052-2004 《石油化工企业非埋地管道抗震设计通则》SH 3039-2003 《防止静电事故通用导则》GB 12158-2006 2管道直径的计算 管道直径采用以下计算式： 式中：d—管道内径，mm； V—流体流量，m3 /h; u—平均流速，m/s; 流速常用范围为液体0.5-2.0m/s ；气体8—15m/s，水蒸汽40-60 m/s。 3 管道分级 在石油化工装置中，不同操作参数和输送介质性质的的管道差别很大，其重要程度和危险性也不同，为更好的保证管道在运行过程中的可靠性和安全性，对重要程度不同的管道提出不同的设计、制造和施工要求。所以对管道分级是必要的。 按《石油化工管道器材选用通则》（SH3059-2001）把管道分成5级
在本项目中大多是SHB压力管道。 3设计条件的确定 3.1设计压力 石油化工管道及其组成件设计压力应不低于操作过程中有由内压与温度组合的最苛刻条件下的压力。 1、所有与设备或者压力容器连接的管道，其设计压力应不低于设备或容 器的设计压力，并满足一下要求： （1）设置安全泄压装置的管道，其设计压力应不低于安全泄放压力 与液柱静压力之和。 （2）没有设置安全泄压装置时，其设计压力不应低于压力源可能达 到的最高压力和静液柱压力之和。 2、无安全泄压装置的离心泵出口管道设计压力，应取以下两项较大值 （1）离心泵正常吸入压力加泵的出具偶额定压差的1.2倍。 （2）离心泵的最大吸入压力加泵的出口压差 3、真空管道压力取0.098MPa。 3.2 设计温度 化工管道及其组成件的设计温度不应低于操作过程中，由压力和温度构成的
3.5 管道布置和敷设 3.5.1 小区的室外给水管网，宜布置成环状网，或与城镇给水管连接成环状网。环状给水管网与城镇给水管的连接管不宜少于两条。
3.5.2 小区的室外给水管道应沿区内道路敷设，宜平行于建筑物敷设在人行道、慢车道或草地下；管道外壁距建筑物外墙的净距不宜小于 1m ，且不得影响建筑物的基础。 小区的室外给水管道与其他地下管线及乔木之间的最小净距，应符合本规范附录 B 的规定。 3.5.2A 室外给水管道与污水管道交叉时，给水管道应敷设在上面，且接口不应重叠；当给水管道敷设在下面时，应设置钢套管，钢套管的两端应采用防水材料封闭。3.5.3 室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤冰冻线以下 0.15m ，行车道下的管线覆土深度不宜小于 0.70m 。 3.5.4 室外给水管道上的阀门，宜设置阀门井或阀门套筒。 3.5.5 敷设在室外综合管廊 ( 沟 ) 内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。给水管道与各种管道之间的净距，应满足安装操作的需要，且不宜小于 0.3m 。 室内冷、热水管上、下平行敷设时，冷水管应在热水管下方。卫生器具的冷水连接管，应在热水连接管的右侧。 生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管道同管廊 ( 沟 ) 敷设。 3.5.6 室内生活给水管道宜布置成枝状管网，单向供水。 3.5.7 室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。
第六章管道布置设计 第一节化工车间管道布置设计的任务和要求 一、化工车间管道布置设计的任务 (1)确定车间中各个设备的管口方位和与之相连接的管段的接口位置。 (2)确定管道的安装连接和铺设、支承方式。 (3)确定各管段（包括管道、管件、阀门及控制仪表）在空间的位置。 (4)画出管道布置图，表示出车间中所有管道在平面、立面的空间位置，作为管道安装的依据。 (5)编制管道综合材料表，包括管道、管件、阀门、型钢等的材质、规格和数量。 二、化工车间管道布置设计的要求 化工车间管道布置应符合下列要求： (1)符合生产工艺流程的要求，并能满足生产要求； (2)便于操作管理，并能保证安全生产； (3)便于管道的安装和维护； (4）要求整齐美观，并尽量节约材料和投资。 化工车间管道布置除了符合上述要求外，还应仔细考虑下列问题。 1.物料因素 (1)输送易燃、易爆、有毒及有腐蚀性的物料管道不得铺设在生活间、楼梯、走廊和门等处，这些管道上还应设置安全阀、防爆膜、阻火器和水封等防火防爆装置，并应将放空管引至指定地点或高过屋面2m以上。 (2)有腐蚀性物料的管道，不得铺设在通道上空和并列管线的上方或内侧。 (3)管道铺设时应有一定的坡度，坡度方向一般是沿物流的方向，坡度一般为1/100 - 5/1000。粘度小的液体物料管道可取5/1000左右，含固体的物料管道可取1/100左右。 (4）真空管线应尽量短，尽量减少弯头和阀门，以降低阻力，达到更高的真空度。 2．考虑施工、操作及维修 (1)管道应尽量集中布置在公用管架上，平行走直线，少拐弯，少交叉，不妨碍门窗开启和设备、阀门及管件的安装维修，并列管道的阀门应尽量错开排列。 (2)支管多的管道应布置在并行管线的外侧，引出支管时，气体管道应从上方引出，液体管道应从下方引出，管道应尽量避免出现“气袋”、“口袋”和“盲肠”。
第六章 管道设计与布置 教学目的：了解管道布置的任务与要求,掌握管架、管道的安装 布置，熟悉设备的管道布置、管道布置图的画法。 教学重点：管架、管道、设备管道布置 教学难点：设备管道布置 教学方法：课堂讲授 教学时数：4学时 第一节 概述 一、管道设计与布置的意义 管道设计布置工作量约占工厂工艺设计工作总量的40%； 管道安装工作量约占工程安装工作总量的35%； 管道的费用约占工程总投资的20%。 二、管道设计与布置的内容 具体内容如下： 1、选择管道材料 输送介质的化学性质、流动状态、温度、压力等因素。 2、选择介质的流速 介质的性质、输送的状态，及相接的设备、流量等。 3、确定管径 流量和流速。 4、确定管壁厚度 介质的压力及所选择的管道材料 5、确定管道连接方式 管道---管道，管道--设备，管道---阀门，设备---阀门。 6、选阀门和管件 有分、有合、转弯、变速等。 弯头、三通、异径管、法兰等管件和各种阀门。 7、选管道的热补偿器 采用转弯、支管、固定等方式自然补偿； 选择合适的热补偿器。 8、绝热形式、绝热层厚度及保温材料的选择 9、管道布置 确定管道的敷设方式——明装或暗设。 在垂直面和水平面的排布。 管道设计计算 管道布置设计 管径计算、管壁厚计算、管道压降计算、管道保温绝热工程、管道应力分析、热补偿计算、管件选择、管道支吊架计算等。 设计绘制表示管道在空间位置连接，阀件、管件及控制仪表安装情况的图样。
10、计算管道的阻力损失 校核检查选泵、选设备、选管道等前述各步骤是否正确合理。11、选择管架及固定方式、确定管架跨度、选定管道固定用具 第二节工艺管道的设计计算 一、管道、管件及阀门的选用 （一）基本概念 公称直径——将管子和管道用的零部件的直径加以标准化以后的标准直径。公称压力——管道、管件、阀门在一定温度范围内的最大允许工作压力。公称直径与公称压力 公称直径用符号DN或DN表示 它与管子的实际内径相近，但不一定相等。 凡是同一DN的管子，外径必定相同，但内径因壁厚不同而异。例如φ57×3.5mm和φ57×4.5mm的无缝钢管，DN均为50mm，但内径却分别为50mm 和48mm； 目前水煤气钢管的DN用英寸表示，如2“表示DN2英寸； 公称压力符号为PN或PN，是管道、管件、阀门在一定温度范围内的最大允许工作压力。 （二）管道 1、管道材料的选择 （1）选择依据 输送介质的温度、压力以及腐蚀情况、货源、价格等。 （2）分类 金属类——耐温高、耐压高，易加工、安装。 非金属类——耐腐蚀性能好，品种多，但耐热、耐压不高。\ a.铸铁管 常用作埋于地下的给水总管及污水管； 化工厂用来输送碱液及浓硫酸； 铸铁管不能用来输送蒸汽及在压力下输送爆炸性与有毒的气体。 b.钢管 无缝钢管 品质均匀且强度大，可用来输送有压力的物料、水蒸汽、高压水、过热水以及可燃性和有爆炸危险的及有毒性的物料。 水煤气钢管 常用作给水、煤气、暖气、压缩空气、真空、低压蒸汽和冷凝液以及无腐蚀性物料的管道。 不锈钢 输送有腐蚀性介质、氨水、酸、碱等，且有温压的或食品卫生要求高的管道，可耐800-950℃高温。 c.有色金属管 铜、铅、铝或铝合金管。 铜管与黄铜管 多用作低温管道（冷冻系统）、仪表的测压管线。
一、单选题【本题型共40道题】 1.管道穿过建筑物的楼板、房顶或墙面时，应加套管，套管内的空隙应密封。套管的直径应大于管道隔热层的外径，并不得影响管道的热位移，管道上的焊缝不应在套管内，距离管端部应不小于150mm。套管应高出楼板、房顶面（）mm。 A．200 B．150 C．100 D．50 正确答案：[D] 用户答案：[D] 得分：2.50 2.工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。包括延伸出工厂边界线，但归属企业、事业单位所管辖的管道。在TSG R1001-2008《压力容器压力管道设计许可规则》（简称设计规则）中，工业管道分为（）。 A．GA1、GA2 二级 B．GB1、GB2二级 C．GC1、GC2、GC3三级 D．GD1、GD2二级 正确答案：[C] 用户答案：[C] 得分：2.50 3.在GB50316——2000《工业金属管道设计规范》（2008版）中，规定A1类流体管道的泄压装置的最大泄放压力不得超过（）。 A．设计压力 B．设计压力的1.1倍 C．工作压力 D．工作压力的1.1倍
正确答案：[B] 用户答案：[B] 得分：2.50 4.工业管道设计时，为减少管道的热应力，常常需要对管道设置人工π形补偿器，为了对管道进行有效保护，如果受地形条件限制，不能将Π型补偿器布置在补偿段的中间位置上时，就应在补偿器两端对称布置两个导向支座，这样，就可以使管线伸缩均衡，不致弯曲。导向支座与Π补偿器管端的距离，一般取管径的（）倍，以防止管道发生弯曲和径向偏移造成补偿器的破坏 A．5倍 B．10倍 C．20倍 D．30～40倍 正确答案：[D] 用户答案：[D] 得分：2.50 5.当泵的工作流量低于泵的额定流量的（）以上时，就会产生垂直于轴方向的径向推力，而且由于泵在低效率下运转，使入口部位的液温升高，蒸汽压增高，容易出现汽蚀。为了预防发生这种情况，要设置确保泵在最低流量下正常运转的最小流量管线。 A．5% B．10% C．15% D．20% 正确答案：[D] 用户答案：[D] 得分：2.50 6.CJJ34-2010《城镇供热管网设计规范》规定, 对有生活热水负荷的热水供热系统，在按采暖热负荷进行中央调节时，应保证闭式供热系统在任何时候热力网供水温度不低于（）℃。 A．50 B．60
园林给水管网布置的一般原则、布置形式 （一）给水管网的布置原则 给水管网的布置要求供水安全可靠，投资节约，一般应遵循以下原则： 1、按照总体规划布局的要求布置管网，并且需要考虑分步建设。 2、干管布置方向应按供水主要流向延伸，而供水流向取决于最大的用水点和用水调节设施（如高位水池和水塔）位置，即管网中干管输水距它们距离最近。 3、管网布置必须保证供水安全可靠，干管一般按主要道路布置，宜布置成环状，但应尽量避免布置在园路和铺装场地下敷设。 4、力求以最短距离敷设管线，以降低管网造价和供水能量费用。 5、在保证管线安全不受破坏的情况下，干管宜随地形敷设，避开复杂地形和难于施工的地段，减少土方工程量。在地形高差较大时，可考虑分压供水或局部加压，不仅能节约能量，还可以避免地形较低处的管网承受较高压力。 6、为保证消火栓处有足够的水压和水量，应将消火栓与干管相连接，消火栓的布置，应先考虑在主要建筑。 7、与其它管线的水平距离。 8、管线的埋深：冰冻线以下40cm，无冰冻区不小于70cm。 9、阀门井500米左右设一处，消防栓120米设一处与道路相区不大于2米。 （二）给水管网的布置形式 给水管网的布置形式主要有树枝状管网和环状管网两种。 1、树枝状管网 从引水点至用水点的管线布置成树枝状，管径随用水点的减少而逐步变小。它适合于用水点较分散的情况，对分期发展的公园有利。树状网构造简单，造价低，管线长度短，但供水的安全可靠性差，并且在树状网末端，因用水量小，管中水流缓慢，甚至停留，致使水质容易变坏，而出现浑浊水和红水的可能。 2、环状管网 给水管线纵横相互接近，形成闭合的环状管网。环状管网中任何管道都可由其余管道供水，保证供水的可靠性，环状管网还可降低管网中的水头损失，减轻水锤造成的影响，但环状网增加了管线长度，投资增加
编订：__________________ 审核：__________________ 单位：__________________ 管道布置的原则和方法 (正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5811-52 管道布置的原则和方法(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一管道布置设计的主要原则 由于化工产品种类繁多，生产操作条件不一，输送介质性质复杂。因此，管道布置与安装应根据工艺流程的要求、操作条件、输送物料的性质、管径大小等，并结合设备布置、建筑物及构筑物的情况进行综合考虑，使管道能充分满足生产要求，保证安全生产，便于操作维修，而且还要整齐美观。 (一) 物料因素 输送有毒或有腐蚀性介质的管道，不得在人行道上空设置阀体、伸缩器、法兰等，若与其他管道并列时应在外侧或下方安装。 输送易燃、易爆介质的管道不应敷设在生活间、楼梯和走廊等处，一般应配置安全阀、防爆膜、阻火器、水封等防火防爆安全装置，并应采取可靠的接地
措施；易燃易爆及有毒介质的放空管应引至室外指定地点或高出层面2m以上。 管道敷设应有坡度，以免管内或设备内积液，坡度方向一般为顺介质流动方向，但也有与介质流动方向相反的情况，如氨压缩机的吸入管道应有≥o．005的逆向坡度，坡向蒸发器；其排气管道应有o．01一o．02的顺向坡度，坡向油分离器。管道坡度一般为：蒸汽 0.002—0.005 蒸汽冷凝水 0.003 冷冻盐水 0.005 压缩空气 0．004 真空 0.003 清净下水 0．005 生产废水 0.001 一般气体易流动液体 0.005 黏度大的液体可取0.01，含固体颗粒的流体最大可取0.05。 长距离输送蒸汽的管道要在一定距离处安装疏水阀，以排除冷凝水。 冷热流体应相互避开，不能避开时，冷管在下，热管在上；塑料管或衬胶管应避开热管。 (二) 施工、操作与维修
管道布置设计要点 目次1 管道布置的一般要求 2 单体设备的管道布置要点 2.1管廊上的管道设计 2.2塔和容器的管道设计 2.3反应器的管道设计 2.4冷换设备的管道设计 2.5加热炉的管道设计 2.6泵的管道设计 2.7压缩机的管道设计 3 几种特殊管道的设计要点（略） 3.1高压管道 3.2真空管道 3.3低温管道 3.4气力输送管道 3.5高压氧气管道 3.6食品级物流输送管道 4 管道的其它设计要求 4.1管道的放空与排液 4.2采样系统管道设计 4.3伴热系统管道设计 4.4阀门的安装要求 4.5仪表的安装要求 5 管道支吊架设计（略） 5.1管道支吊架的型式选用 5.2管道支吊架的位置选择 5.3管道支吊架的结构要点 5.4可变弹簧支吊架和恒力弹簧支吊架6 管道的防腐保温 6.1 管道的隔热设计 6.2 管道的防腐设计 1管道布置原则 1）符合管道及仪表控制流程的要求。应特别注意诸如汽蚀、液封、采样、对称布置、隔热范围等要求。举例：压力脉动工况下的管道系统，减压塔抽真空系统，减压塔塔底泵管道系统。 等等； 2）满足施工、操作和维修等方面要求。例如，反应器催化剂的装卸，空冷器的吊装，人孔的打开，就地仪表盘的打开，换热器的抽芯，过滤器的过滤网抽芯，热电偶的抽出空间，液位计 的观察，高架阀门的操作，机泵部件的维修，等等; 3）通过良好的空间走向和合理的支撑，满足自身的力学要求，同时满足相连设备的附加力/和弯矩的要求。这里的力学要求包括一次应力、位移应力、疲劳、振动等可能出现的所有持续 载荷和瞬时载荷引起的力学要求；
4）应符合有关的法规、规范、标准的要求。包括消防要求、安全要求等。举例：软管站设置，密闭建筑的灭火蒸汽设置，洗眼器和事故淋浴器的设置，围堰的设置，火灾安全间距的要 求，消防通道的要求。等等； 5）应统筹规划，做到安全可靠、经济合理、整齐美观。举例：集中布置便于支撑和操作，纵向和横向分层布置，充分利用固定支架、导向支架、可调支架、弹簧支架， 6）应同时考虑经济性。举例：反应流出物的管道布置，高压空冷的管道布置 2 单体设备的管道布置 2.1管廊上的管道设计 1）大直径管道应靠近管廊柱子布置，小直径、气体管道、公用工程管道宜布置在管廊中间，工艺管道宜布置在与管廊相连接的设备一侧。举例：火炬管道，循环水管道, 2）对于双层管廊，气体管道、热管道、公用工程管道、泄压总管、火炬干管、仪表和电气电缆槽架等宜布置在上层，一般工艺管道、腐蚀性介质管道、低温管道等宜布置在下 层，与泵连接的管道宜布置在下层。低温管道和液化石油气管道，不应靠近热管道布置； 3）需设置“二”型补偿器的高温管道，应布置在靠近柱子处，且“二”型补偿器宜集中设置（附图2.1-1），固定支架也应相对集中，以便于结构专业设置十字撑。举例：“二型补偿 器的典型结构； 4 ）进出装置的管道，应设操作平台，热管道应设固定支架。举例：典型的进出装置的管道布置 （附图2.1-2）； 5）仪表和电气电缆槽架宜设检修平台，管道布置应不妨碍槽架的检修； 6）管廊上管道设计时，应予留10?20%余量。 7）管件应用注意事项举例：变径采用偏小大小头，小直径管道应用管箍，尽量不布置法兰、阀门、孔板等。 8）支吊架应用注意事项举例：管托垫板长度，光管的垫板应用，高度调节功能； 9）其它（举例）:钢结构的防火要求，软管站的覆盖要求，调节阀、仪表箱及人行通道。
管线综合布置的实施 1.管线综合布置的实施： 1.1原则 1.1.1总体原则 尽量利用xx空间。绝大部分管道在安装时均为贴梁底走管，xx 之间存在很大的空间，尤其是当xx很大时。在管道十字交叉时，这些xx空间可以被很好的利用起来。在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到xx空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。 1.1.2避让原则 （1）有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。有压管道是在压力作用下克服沿程阻力沿一定方向流动。一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影响。因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。
