《电力牵引交流传动及其控制系统》报告——交流传动与直流传动优劣的比较
1.电力传动的发展 从十九世纪七十年代开始,人们就一直努力探索机车牵引动力系统的电传动技术。1879年的世界第一台电力机车和1881年的第一台城市电车都在尝试直流供电牵引方式。1891年西门子试验了三相交流直接供电、绕线式转子异步电动机牵引的机车, 1917年德国又试制了采用“劈相机”将单相交流供电进行旋转、变换为三相交流电的试验车。这些技术探索终因系统庞大、能量转换效率低、电能转换为机械能的转换能量小等因素,未能成为牵引动力的适用模式。 1955年,水银整流器机车问世,标志着牵引动力电传动技术实用化的开始。1957年,硅可控整流器( 即普通晶闸管) 的发明, 标志着电力牵引跨入了电力电子时代。大功率硅整流技术的出现，使电传动内燃机车和电力机车的传动型式从直-直传动(直流发电机或直流供电-直流电动机)，很自然地被更优越的交-直传动(交流发电机或交流供电-硅整流-直流电动机)所取代。1965年,晶闸管整流器机车问世, 使牵引动力电传动系统发生了根本性的技术变革, 全球兴起了单相工频交流电网电气化的高潮。随着大功率的晶闸管特别是大功率可关断晶闸管(GTO)的出现和微机控制技术等的发展，20世纪70年代以后出现了交-直-交传动(交流发电机或交流供电-硅整流-逆变器-交流电动机)，即所谓的交流传动，又很自然地取代了交-直传动。 与直流传动机车相比，交流传动机车具有启动牵引力大、恒功率范围宽、粘着系数高、电机维护简单、功率因数高、等效干扰电流小等诸多优点，是目前我国铁路发展的必然趋势。
2．交流传动与直流传动的比较 2.1 机车工作原理的比较 2.1.1 直流传动电力机车工作原理 直流传动电力机车包括直直型电力机车和交直型整流器电力机车。 直直型电力机车是由直流电源供电，直流串励牵引电机驱动，通过串并联切换加凸轮变阻或晶闸管斩波器调阻（调压)方式进行调速和控制的机车。一般工矿用4轴电力机车串并联切换加凸轮变阻的电传动装置工作过程为:机车由受电弓从接触网取得直流电，经断路器QF，启动电阻R，向4台直流牵引电动机M1-M4供电，牵引电流经钢轨流回变电所。随着4台牵引电动机接通电源即行旋转，电能转变为机械能，分别通过各自的齿轮传动装置，驱动机车动轮实现牵引运行。 交直型整流器电力机车的能量传递是将接触网供给的单相工频交流电，经机车内部的牵引变压器降压，再经整流装置将交流转换为直流，然后向直流（脉流）牵引电动机供电，从而产生牵引力牵引列车运行。如图所示。
2012年“”列车停于无电区一般D15事故概况 事故概况： 2012年10月14日，我段XX运用车间XXX机班HXD3-8123机车，值乘DH41087次列车，兖北四场开车经一场走白兖联络线方向，由于司机精力旁顾，在兖北一场出站前错过支线号输入时机后，未及时采取补救措施盲目运行，导致出站后装置默认外包线自动闭塞数据，机车信号双黄转白限速递减装置常用动作，机车停于分相无电区，被迫请求救援，构成铁路交通一般D15事故。 事故原因： 1、非正常情况下司机操纵不科学、不合理，在未判明列车前方进路时盲目加速。下行兖北一场出站后有三个进路方向，司机在无法车机联控确认列车运行方向时，没有适时降低列车速度，而是盲目提手柄加载运行，未给采取补救措施留出操作时间，为事故的发生埋下隐患。 2.关键地点、重点作业环节主次不分，精力不集中，错过输入时机。在距出站信号机约70米处，司机已确认进路表示器显示方向，但却将精力旁顾，在仅有的十几秒操作时间内没有完成输入步骤，耽误了操作时机。 3.发生错漏输后没有正确处理，分相前未采取补救措施。司机发现错误后没有执行“乘务员在出现错漏输时，必须在发现后
及时进行监控装置参数修正”要求，未及时采取停车措施对LKJ 降级重新输入站号操作；而是错误考虑前方有电分相，想提高速度先闯过电分相，期间盲目多次进行无效的支线号输入操作，导致在机车信号停车模式下继续运行，装置触发常用动作列车停在无电区，从而导致错误加大，问题升级，是造成本次事故的重要原因。 2013年“”事故因素概况 基本概况： 2013年2月24日，我段XX运用车间XXX机班，使用HXD2C-0127机车，DH38215次，由于机班对弓网异常信息不敏感，没有及时向车站反馈信息；对弓网故障后的应急处置能力差，应急处置措施不正确，造成接触网故障持续存在，导致接触网故障信息不能及时反馈，为后续列车运行带来了较大隐患，构成段定事故因素。 原因分析 1、对弓网异常信息不敏感。接到车站注意观察接触网运行的通知后，未降低运行速度，以75km/h的速度常速运行通过观察地点，对接触网状态确认不彻底，接触网吊悬故障未发现。 2、对弓网故障后的应急处置能力差，应急处置措施不正确。在机车出现只有感应网压、自动降弓动作后未果断采取停车措施。 3、对自动降弓故障不能做出正确判断。对接触网故障导致的机车受
毕业设计任务书 一、课题名称： 电力机车交流传动系统分析 二、指导老师： 三、设计内容与要求： 1、课题概述: 早期电力机车常采用直流电机来实现牵引系统，随着电力电子技术的进步，VVVF逆变器控制的异步电机牵引系统得到了广泛的应用，替代了直流电机牵引系统。采用交流传动技术的电力机车具有性能好、可靠性高、驱动功率大、维护工作量小等直流传动无法比拟的优越性。因此，电力牵引交流传动已经取代了直流电机牵引系统，成为轨道交通实现高速和重载的唯一选择和发展方向。 本课题主要分析电力机车交流传动系统的组成结构和常见的主电路拓扑结构，交流传动系统各主要部件的功能和原理，以及各种交流传动控制技术的对比分析。 2、设计内容与要求： 1)设计内容 a)电力机车交流传动系统的发展现状分析 b)电力机车交流传动系统组成和各种主电路拓扑结构分析 c)电力机车交流传动系统各主要部件功能和原理分析 d)各种交流传动控制技术的对比和分析 e)结论 2)要求 a)通过检索文献或其他方式，深入了解设计内容所需要的各种信息； b)能够灵活运用《电力电子技术》、《交流调速技术》、《电力机车总体》 等基础和专业课程的知识来分析电力机车交流传动系统。 c)要求学生有一定的电力电子，轨道交通专业基础。 四、设计参考书 1、《现代变流技术与电气传动》 2、《HXD1型电力机车》
3、《HXD2型电力机车》 4、《HXD3型电力机车》 5、《电力牵引交流传动与控制》 五、设计说明书内容 1、封面 2、目录 3、内容摘要(200-400字左右，中英文) 4、引言 5、正文（设计方案比较与选择，设计方案原理、分析、论证，设计结果的说 明及特点） 6、结束语 7、附录(参考文献、图纸、材料清单等) 六、设计进程安排 第1周：资料准备与借阅，了解课题思路。 第2-3周: 设计要求说明及课题内容辅导。 第4－7周：进行毕业设计，完成初稿。 第7-10周：第一次检查，了解设计完成情况。 第11周：第二次检查设计完成情况，并作好毕业答辩准备。 第12周：毕业答辩与综合成绩评定。 七、毕业设计答辩及论文要求 1、毕业设计答辩要求 1)答辩前三天，每个学生应按时将毕业设计说明书或毕业论文、专题报 告等必要资料交指导教师审阅，由指导教师写出审阅意见。 2)学生答辩时，自述部分内容包括课题的任务、目的和意义，所采用的 原始资料或参考文献、设计的基本内容和主要方法、成果结论和评价。 3)答辩小组质询课题的关键问题，质询与课题密切相关的基本理论、知 识、设计方法、实验方法、测试方法，鉴别学生独立工作能力、创新 能力。 2、毕业设计论文要求 文字要求:说明书要求打印(除图纸外)，不能手写。文字通顺，语言流畅，排版合理，无错别字，不允许抄袭。 3、图纸要求: 按工程制图标准制图，图面整洁，布局合理，线条粗细均匀，圆弧连接
机车交流传动技术 一、简要的历史回顾 人所共知，机车发展按其动力来分，最早出现的是蒸汽机车，以后由蒸汽机车发展到内燃机车和电力机车。在电传动内燃机车和电力机车中，开始是直-直传动，尔后是交-直传动，70年代以后又出现要交-直-交传动，即所谓的交流传动。这种传动型式被认为是现代机车的标志，日益风靡世界。这样的发展道路是由客观规律所决定的，是历史发展的必然，是机车由低级向高级逐渐演变的必然结果。每种机车的出现和存在都是与当时的技术发展相适应的。比如随着大功率硅整流技术的出现，直-直传动很必然地被更优越的交-直传动所取代。同样，随着大功率的晶闸管特别是大功率可关断晶闸管（GTO）的出现和微机控制技术等的发展，交直传动很自然地被交-直-交传动所取代。 二、交流传动技术的特点和优点 人们很早地认识到交流传动的优越性。交流传动技术是一门综合技术，但其本质的特点是牵引电动机采用了交流异步电动机，其一系列的优点都是由此而表现出来的。交流传动机车所以成为现代机车发展的方向，正是由异步电动机的特点和优点所决定的。和传统的串激直流电动机驱动系统相比，交流异步电动机驱动系统的优越之处表现在机械、绝缘、耐热、耐潮、粘着、维修、效率、重量尺寸等诸多方面。 1、构造简单 异步电动机是所有电机中结构最简单的电动机，除轴承外，没有其他机械接触部分。串激直流电动机则不然，结构复杂。定子、转子都有绝缘要求很高的绕组，有换向器装置和电刷机构，磨擦部分多，接线复杂，机械转速受换向条件和机械强度的限制，只能达到2500r/min左右。而交流异步电动机转速可达4000r/min 以上，试验转速甚至可达6000r/min，这是直流电机所忘尘莫急的。 2、粘着性能好 （1）异步电动机有很硬的机械特性，所以当某电机发生空转时，随着转速的升高，转矩很快降低，具有很强的恢复粘着的能力。空转发生时，转速上升值不大，即使是同步转速，与原工作点的转速差不会超出5%以上。串激电动机则不然，转矩变化一点，转速就有很大的变化。 （2）异步电动机的工作点可以很方便地进行平滑调节，以实现最大可能的粘着利用，不会出现粘着中断情况。根据检测有关粘着控制的信号，准确、迅速地改变逆变器输出的电压和频率，寻求最佳工作点，使驱动系统既不能发生空转，又能充分发挥最大的牵引力。 （3）可实现各轴单独控制。当某台电机发生空转时，可调节该台电机，这样能充分利用机车的粘着性能。在交—直传动系统中，某轴空转时，需要使所有各轴电机卸载，这样就大大降低了机车的牵引能力。 由于上述特性和良好的控制功能，交—直流传动系统的粘着系数可以利用得很高。1992年美国铁路协会（AAR）在向四家机车制造厂提出的26台交流传动机车投标建议书中提出的粘着指标是：起动粘着系数45%，全天候牵引粘着系数是32%（GE公司在交—直传动机车上，采用“SENTRY”粘着控制装置后，全天候粘着系数是0.25~0.30）。如此之高的粘着利用，正是针对交流机传动机车所具有的良好的粘着控制而提出的，这对于交—直传动系统是不可想象的。德国四轴120型机车，可满足以往六轴机车的全部要求。 3、功率大，牵引力大 这个概念是指在其它条件大致相同的前提下，在机车结构所提供的空间条件下，可以装更大功率的异步电动机。如加拿大改造的CP4744号机车，在给定的设计空间条件下，直流电动机的功率大约被限制在600~700kW/轴。装用BBC6FRA40B异步牵引电动机，其功率可达1492kW/轴以上。正因如此，才可使机车的牵引功率大大提高。牵引功率大导致牵引力大，而又由于粘着性能好，大的牵引力能充分发挥其牵引能力。我们可以比较一下ND5型交直流传动机车和SD60MAC交流传动机车的牵引力情况：ND5机车的柴油机的标定功率为2940kW，起动牵引力为533.6kN，持续速度为22.2km/h时的持续牵引力为359.8kN；SD60MAC机车的柴油
交流电力传动技术的现状和发展 内容摘要 为了资源能效并保护环境，实现高速和重载运输，促进国民经济的可持续发展，在轨道交通运输领域，具有优异运行性能和显著节能效果的电力牵引交流传动系统应用越来越普遍，而交流传动传动控制技术是高速和重载车辆必须的技术配置，是高速铁路和重载货运发展的基础，也已成为衡量一个国家铁路技术水平的重要标志。 本论文从电力牵引交流传动系统的基本结构出发，大致介绍了国内外交流电力传动技术的发展历程，详细分析了系统核心部件牵引变压器、变流器、牵引电动机以及对之进行控制的控制系统的的研究现状和发展历程，最后研究了我国的交流传动控制技术发展及未来展望。 关键词：交流传动与控制结构与原理现状与发展 ABSTRACT In order to improve the efficiency of resource，protect the environment，realize the high-speed and heavy transportation，and promote the sustainable development of domestic economy，in the area of rail transportation，the electric traction AC drive system，which has excellent core component and eminent effect of energy-saving，is being increasingly prevalent applied in practical condition .Meanwhile，AC drive control technology，a imperative technology about high-speed and heavy transportation and a fundamental of high-speed train and heavy freight transportation，becomes a significant sign to judge a country’s ability of transportation. This essay is base on the basic structure of electric traction AC drive system，and，roughly，introduces the development about electric traction AC drive system all over the world . also，it explicitly analyses the core components，including transformer, converter, and traction motor，and the related current research and development about its control system. At last，it discusses the development and prospect about AC drive control technology in our country. KEY WORDS: AC drive and control structure and principle current status and development 目录
铁路机车基本知识概述 机车是铁路运输的基本动力。客货列车的牵引和车站上的调车作业，都由机车来承担。机车对铁路运输的安全正点、多拉快跑、优质低耗起着重要的作用，也是发展铁路运输业的关键设备。因此，车站与行车有关的计划与指挥人员，对各种类型机车的基本性能和运用常识应有一定的了解。 一、机车的种类 机车按原动力的不同可分为蒸汽机车、内燃机车(内燃动车组)和电力机车(电力动车组)三种。 机车按用途的不同可分为运行速度较高的客运机车、牵引力较大的货运机车和机动灵活的调车机车。 1．蒸汽机车 蒸汽机车的应用，已有170多年的历史。它是通过蒸汽机，把燃料(煤、油、木材)的热能转变成机械能，用来牵引列车运行的一种机车。蒸汽机车主要由锅炉、汽机、走行部、车架、煤水车、车钩及缓冲装置和制动装置等部分组成。 蒸汽机车热效率低、能源消耗大、输送能力小，所以，目前在我国已逐步被淘汰。 2．内燃机车 内燃机车是以柴油机为原动力的机车。它的特点是热效率高，持续工作时间长，适合长交路运行。
目前，我国运用的内燃机车，按其传动方式的不同，可分为电传动和液力传动两种类型。 电传动内燃机车是由柴油机带动发电机，把柴油机的机械能转变成电能，将电能供给牵引电动机，再经齿轮传递给机车轮对使机车运行。 液力传动内燃机车是在柴油机与机车动轮之间装有一套液力传动装置，柴油机输出的扭矩通过传动装置传递到机车的轮对上，使机车产生牵引力。 目前，我国生产的几种内燃机车的概况如表1－4所示。 表1－4几种国产内燃机车概况表

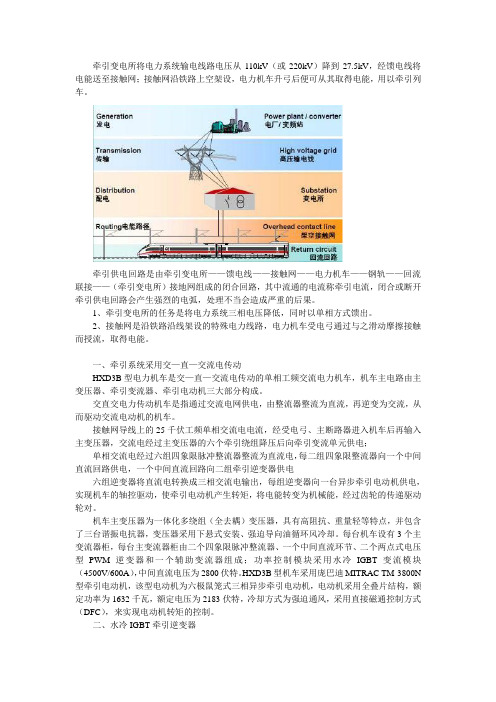

3．电力机车 电力机车本身不带能源，是依靠从沿途接触网导线上获取电能，通过牵引电动机而驱动的机车。 发电厂将110～220kV的三相工频交流电经输电线送往铁路牵引变电所，由牵引变电所分别向与其两边相邻区间的接触网上供给25～27．5kV的单相工频交流电，供电力机车使用。 电力机车主要由车体、走行装置、车底架、车钩及缓冲装置、制动装置和一整套电气设备组成。 电力机车具有功率大、起动速度快、善于爬坡、便于实施高速重载等优点。目前国产主要型号电力机车的技术性能如表1-5所示。 表1-5几种韶山系列电力机车概况表
中国南车集团株洲电力机车有限公司 设计文件 HXD1B型大功率交流传动电力机车 总体说明书 更改单编号 版本0.1 编 制 日 期 审 核 日 期 批 准 日 期
大功率交流传动9600kW六轴货运电力机车总体说明书 1 概述 大功率交流传动HX D1B型六轴9600kW交流传动电力机车在引进、消化、吸收HX D1型机车基础上进行自主再创新的成果，该型机车研制时紧紧围绕机车九大关键技术和十项主要配套技术，遵循先进、成熟、经济、适用、可靠的技术原则，按照模块化、标准化、系列化的要求，优化设计和制造，研制的适应铁路运输需要的六轴交流传动7200kW干线电力机车。机车设计、制造和试验等采用的技术标准是IEC、UIC、EN、DIN、GB及TB等相关标准。该型机车设计使用寿命30年。机车主要特点是： 采用模块化、标准化、通用化设计，并充分考虑噪音、防火、安全及维护等设计要素。 主电路：机车设有2个水冷牵引变流器，每个变流器包含2个四象限整流器以及3个为相应3台牵引电动机供电的主逆变器和1个为辅助设备供电的辅助逆 变器。整流器和逆变器均采用 6.5kV/600A IGBT。逆变器电机控制上采用单轴 控制技术，粘着利用率高；轴牵引功率1600kW，电制动采用再生制动。 辅助电路：机车辅助采用主辅一体化设计，辅助逆变器供电（集成在主逆变器中），可实现在过分相时不间断供电。辅助变流器分别由恒频恒压变流器（CVCF）与变频变压变流器（VVVF）两个模块构成，实现100%故障冗余。辅机采用无级 闭环控制，效率高，节能降噪。 控制网络：机车采用SIBAS 32微机控制系统，实现网络化、模块化，使机车控制系统具有控制、诊断、监测、传输、显示和存储功能，控制网络应符合IEC 61375 的标准要求。机车内部的通讯通过MVB总线实现，机车间的通讯通过WTB总线 实现，通过WTB总线进行多机(最多三台)重联控制及显示功能，CCU采用双套 热备冗余，具有当代机车微机网络控制的先进性； 设备布置：机车总体结构为双司机室、机械间设备按斜对称原则布置、中间走廊、采用预布线和预布管设计。 通风方式：机车采用独立通风方式，具有先进的冬夏季转换功能，保证机车内部清洁的环境和良好的通风效果。 车体：车体采用整体承载结构型式，全部由钢板及钢板压型件组焊而成的全钢焊接结构，车体纵向压缩载荷取3000kN，纵向拉伸载荷取2500kN。以中央纵梁 作为主要传递牵引力的构件，具有高强度低重量的优点，适合重载牵引。
电力机车主电路的发展概述 电力机车（electric locomotive）本身不带原动机、靠接受沿线接触网送来的电流作为能源、由牵引电动机驱动车轮的机车。所需的电能，可以由多种形式（火力、水力、风力、核能等）转换而来。电力机车具有功率大、热效率高、速度快、过载能力强和运行可靠边等主要优点，而且不污染环境，特别适用于运输繁忙的铁路干线和隧道多、坡度大的山区铁路。 发展概况【top】最早造出第一台标准轨距电力机车的是苏格兰人R·戴维森，时间是1842年，由40组蓄电池供电，但没有实用价值。1879年5月，德国人W·VON西门子设计制造了一台能拉乘坐18人的三辆敞开式“客车”的电力机车，它由外部150V直流发电机通过第三轨供电，这是电力机车首次成功的试验。1881年,法国在巴黎展出了第一条由架空导线供电的电车线路，这就为提高电压，采用大功率牵引电动机创造条件。1895年，美国在巴尔的摩—俄亥俄间5. 6 km长的遂道区段修建了直流电气化铁路，在该区段上运行的干线电力机车自重97 t，采用675 V直流电，功率为1 070 kW。1903年德国的三相交流电力机车创造了每小时210km 的高速记录。 中国最早使用电力机车在1914年，是抚顺煤矿使用的1 500 V直流电力机车。1958年中国成功地生产出第一台电力机车，从采用引燃管整流器到硅整流器，机车性能不断改进和提高，到1976年制成韶山型（SS1型）131号时已基本定型。截止到1989年停止生产，SS1型电力机车总共制造出厂926台，成为中国电气铁路干线的首批主型机车。1966年SS2型机车制成。1978年研制成功的SS3型机车，不仅改善了牵引性能，还把机车的小时功率从4 200kW提高到4 800kW，载止到1997年底，共生产了987台，成为中国第二种主型电力机车。1985年又研制成功了SS4型8轴货运电力机车，它是国产电力机车中功率最大的一种（6 400kW），已成为中国重载货运的主型机车。以后又陆续研制成功了SS5、SS6和SS7 型电力机车。1994研制成功了时速为160 km的准高速四轴电力机车等。至此，中国干线电力机车已基本形成了4、6、8 轴和3 200、4 800和6 400kW功率系列。1999年5月26日，中国株洲电力机车厂生产出第一台时速超过200km的DDJ1001号“子弹头”电力机车，标志着中国铁路电力牵引已跻身于国际高速列车的行列。为追踪世界新型“交—直—交”电力机车新技术，从20世纪70年代末开始，中国铁路一直在进行中小功率变流机组的地面试验研究和大功率的交—直—交电力机车的研制，也已取得了阶段性成果。 类型【top】电力机车是从接触网上获取电能的，接触网供给电力机车的电流有直流和交流两种。由于电流制不同，所用的电力机车也不一样，基本上可以分为三类： 直—直流电力机车采用直流制供电时，牵引变电所内设有整流装置，它将三相交流电变成直流电后，再送到接触网上。因此，电力机车可直接从接触网上取得直流电供给直流串励牵引电动机使用，简化了机车上的设备。直流制的缺点是接触网的电压低，一般为1 500V或3 000V，接触导线要求很粗，要消耗大量的有色金属，加大了建设投资。 交—直流电力机车在交流制中，目前世界上大多数国家都采用工频（50Hz）交流制，或25Hz低频交流制。在这种供电制下，牵引变电所将三相交流电改变成25 kV工业频率单相交流串励电动机，把交流电变成直流电的任务在机车上完成。由于接触网电压比直流制时提高了很多，接触导线的直径可以相对减小，减少了有色金属的消耗和建设投资。因此，工频交流制得到了广泛采用，世界上绝大多数电力机车也是交—直流电力机车。 交—直—交电力机车采用直流串励电动机的最大优点是调速简单，只要改变电动机的端电压，就能很方便地在较大范围内实现对机车的调速。但是这种电机由于带有整流子，使制造和维修很复杂，体积也较大。而交流无整流子牵引电动机（即三相异步电动机）在制造、性能、功能、体积、重量、成本、及可靠性等方面远比整流子电机优越得多。它之所以迟迟不能在电力机车上应用，主要原因是调速比较困难。改变端电压不能使这种电机在较大范围内改变速度，而只有改变电流的频率才能达到目的。因此，只有当电子技术和大功率晶闸管变流装置得到迅速发展的今天，才能生产出采用三相交流电机的先进电力机车。交—直
第一章 机车总体 1. 概述 以在中国国内的主干线上进行大型货运为目的，设计并制造了HX D3型交流大功率电力机车。 此机车采用PWM矢量控制技术等最新技术的同时，尽量考虑对环境保护，减少维修工作量。另外，考虑能够在中国全境范围内运行为前提，在满足环境温度在-40℃ ～ +40℃，海拔高度在2500m以下的条件的同时，最大考虑到4组机车重联控制运行。 2. 机车主要特点 2.1 轴式为C 0-C ，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩 异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高等特点。 2.2 辅助电气系统采用2组辅助变流器，能分别提供VVVF和CVCF三相辅助电源，对辅助机组进行分类供电。该系统冗余性强，一组辅助变流器故障后可以由另一组辅助变流器对全部辅助机组供电。 2.3 采用微机网络控制系统，实现了逻辑控制、自诊断功能，而且实现了机车的网络重联功能。 2.4 总体设计采用高度集成化、模块化的设计思路，电气屏柜和各种辅助机组分功能斜对称布置在中间走廊的两侧；采用了规范化司机室，有利于机车的安全运行。 2.5 采用带有中梁的、整体承载的框架式车体结构，有利于提高车体的强度和刚度。 2.6 转向架采用滚动抱轴承半悬挂结构，二系采用高圆螺旋弹簧；采用整体轴箱、推挽式低位牵引杆等技术。 2.7 采用下悬式安装方式的一体化多绕组（全去耦）变压器，具有高阻抗、重量轻等特点，并采用强迫导向油循环风冷技术。 2.8 采用独立通风冷却技术。牵引电机采用由顶盖百叶窗进风的独立通风冷却方式；主变流器水冷和主变压器油冷采用水、油复合式铝板冷却器，由车顶直接进风冷却；辅助变流器也采用车外进风冷却的方式；另外还考虑了司机室的换气和机械间的微正压。 2.9 采用了集成化气路的空气制动系统，具有空电制动功能。机械制动采用轮盘制动。 2.10 采用了新型的模式空气干燥器，有利于压缩空气的干燥，减少制动系统阀件的故障率。
《电力牵引交流传动及其控制系统》报告 交流传动与直流传动优劣的比较
1.电力传动的发展 从十九世纪七十年代开始，人们就一直努力探索机车牵引动力系统的电传动技术。1879年的世界第一台电力机车和1881年的第一台城市电车都在尝试直流供电牵引方式。1891年西门子试验了三相交流直接供电、绕线式转子异步电动机牵引的机车,1917年德国又试制了采用“劈相机”将单相交流供电进行旋转、变换为三相交流电的试验车。这些技术探索终因系统庞大、能量转换效率低、电能转换为机械能的转换能量小等因素，未能成为牵引动力的适用模式。 1955年，水银整流器机车问世，标志着牵引动力电传动技术实用化的开始。1957年，硅可控整流器（即普通晶闸管）的发明，标志着电力牵引跨入了电力电子时代。大功率硅整流技术的出现，使电传动内燃机车和电力机车的传动型式从直-直传动（直流发电机或直流供电-直流电动机），很自然地被更优越的交-直传动（交流发电机或交流供电-硅整流-直流电动机）所取代。1965年，晶闸管整流器机车问世，使牵引动力电传动系统发生了根本性的技术变革，全球兴起了单相 工频交流电网电气化的高潮。随着大功率的晶闸管特别是大功率可关断晶闸管（GTO）的出现和微机控制技术等的发展，20世纪70年代以后出现了交-直-交传动（交流发电机或交流供电-硅整流-逆变器-交流电动机），即所谓的交流传动，又很自然地取代了交-直传动。 与直流传动机车相比，交流传动机车具有启动牵引力大、恒功率范围宽、粘着系数高、电机维护简单、功率因数高、等效干扰电流小等诸多优点，是目前我国铁路发展的必然趋势。
2 .交流传动与直流传动的比较 2.1机车工作原理的比较 2.1.1直流传动电力机车工作原理 直流传动电力机车包括直直型电力机车和交直型整流器电 力机车。 直直型电力机车是由直流电源供电，直流串励牵引电机驱动，通过串并联切换加凸轮变阻或晶闸管斩波器调阻（调压）方式进行调速 和控制的机车。一般工矿用4轴电力机车串并联切换加凸轮变阻的电传动装置工作过程为：机车由受电弓从接触网取得直流电，经断路器QF启动电阻R,向4台直流牵引电动机M1-M4供电，牵引电流经钢轨流回变电所。随着4台牵引电动机接通电源即行旋转，电能转变为机械能，分别通过各自的齿轮传动装置，驱动机车动轮实现牵引运行。 交直型整流器电力机车的能量传递是将接触网供给的单相工频交流电，经机车内部的牵引变压器降压，再经整流装置将交流转换为直流，然后向直流（脉流）牵引电动机供电，从而产生牵引力牵引列车运行。如图所示
交流传动电力机车司机室设计规范 1范围 1.1本规范规定了交流传动电力机车司机室布置的简统化模式和原则，该设计规范以运装技验[2004]177号文批准的《机车、动车组司机室设计规范》为基础，根据交流传动机车的技术特点和近年来铁道部的各项新规定，结合近几年铁路牵引设备行业技术的发展，进行了相应的调整和更新。 1.2本规范仅适用于交流传动电力机车。 2规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误内容)或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版适用于本规范。 UIC651 OR-2002机车、有轨电车、动车组、驱动拖车的司机室布置 GB/T 3317 电力机车通用技术条件 GB 5914.1 机车司机室了望条件 GB 5914.2 机车司机室前窗、侧窗和其他窗的配置 GB/T 6769 机车司机室布置规则 GB 6770 机车司机室特殊安全规则 GB 6771 电力机车防火和消防措施的规程 GB 10000 中国成年人人体尺寸 GJB 2873-1997 军事装备和设施的人机工程设计准则 TB/T 1736 内燃、电力机车车型及车号编制规则 TB/T 2868 机车、动车司机室布置规则 TB/T 2961 机车司机室座椅 3司机室 3.1概述 司机室的设计必须给司乘人员提供良好的人机界面、便利的操作空间、充分的瞭望条件。同时也应设置基本的辅助设施，为司乘人员提供安全、可靠、舒适的工作环境。室内设备的布置应符合人机工程原理且必须满足单司机操作的要求。每台机车具有两个相同操作功能的司机室，分别设在机车两端。 3.2司机室总体要求 a) 司机室设计必须符合该设计规范； b) 司机室布置必须保证当司机坐着和驾驶时应面向前方线路,且司机可以站立操作， 符合GB/T 6769中相关的要求； c) 司机室内实际有效空气容量不小于10m3，如果司机室有充足的通风或空气调节， 则此值可以适当降低。司机室空间的其他控制尺寸应符合GB/T 6769中第3.2.1
关于我国电力机车发展过程的研究报告 专业：电气工程及其自动化 班级：电气 姓名：无名 学号： 10009300 指导教师：莫
电力机车 电力机车是指由电动机驱动车轮的机车。电力机车因为所需电能由电气化铁路供电系统的接触网或第三轨供运行中的电力机车给，所以是一种非自带能源的机车。电力机车具有功率大、过载能力强、牵引力大、速度快、整备作业时间短、维修量少、运营费用低、便于实现多机牵引、能采用再生制动以及节约能量等优点。使用电力机车牵引车列，可以提高列车运行速度和承载重量，从而大幅度地提高铁路的运输能力和通过能力。 我国电力机车发展概述 中国最早使用电力机车在1914年，是抚顺煤矿使用的1500V直流电力机车。1958年中国成功地生产出第一台电力机车，从采用引燃管整流器到硅整流器， 机车性能不断改进和提高，到1976年制成 韶山l型（SS1型）131号时已基本定型。 截止到1989年停止生产，SS l型电力机车总 共制造了926台，成为中国电气化铁路干线 的首批主型机车。1966年SS2型机车制成， 1978年研制成功的SS3型机车，不仅改善 了牵引性能，还把机车的小时功率从4 200kW提高到4800kW，截止到1997年底，共生产了987台，成为中国第二种主型电力机车。1985年又研制成功了SS4型8轴货运电力机车,它是国产电力机车中功率最大的一种达到（6400kW），已成为中国重载货运的主型机车。以后又陆续研制成功了SS5、SS6和SS7型电力机车。1994年研制成功了时速为160 km 的准高速四轴电力机车等。至此，中国干线电力机车已基本形成了4，6，8轴和3200kW、4800kW和6400kW功率系列。1999年5月26日，中国株洲电力机车厂生产出第一台时速超过200km的DDJ1型“子弹头”电力机车，标志着中国铁路电力牵引已跻身于国际高速列车的行列。为追踪世界新型“交-直-交”电力机车新技术，从20世纪70年代末开始，中国铁路一直在进行中小功率变流机组的地面试验研究和大功率的交-直-交电力机车的研制，也已取得了阶段性成果。 中国电力机车的研制开始于1958年。当时的铁道部田心机车车辆工厂，也就是现在的株洲电力机车工厂在协助湘潭电机厂制造工矿电力机车的同时，设计并试制铁路干线电力机车。1958年初，铁道部、第一机械工业部组织考察团赴苏联考察学习。当时，苏联基本定型的是使用20千伏工频单相交流制的Н60型电力机车，与中国决定采用的25千伏工频单相交流制不尽相同，于是对Н60型电力机车进行了大胆地技术改造，其中重大修改达78处。1958年12月28日，
一．概述： 随着现代电力电子器件、智能功率集成模块问世，控制理论及微电子技术的发展使异步电动机的调压变频调速得以顺利实现，从而使交流变频传动广泛应用于国民经济各部门，并正在逐步取代直流传动系统，同时随着大功率自关断器件的日趋完善和以微处理器件为核心的数字控制技术的发展更促进了交流变频传动系统在城市交通车辆中的应用。 二．变频传动技术在国外的应用情况 城市轨道机车在国外发展已有100多年的历史，随着现代技术的应用及发展，其电力传动系统有了很大的变化，其驱动与调速系统由最初的变阻调速发展到斩波器调速，进而发展到应用交流三相异步牵引电动机采用调压变频调速（VVVF）的传动技术。由于这种变频传动技术的优良性，因此目前世界上德、日等发达国家近来研制的地铁和轻轨车辆几乎全部采用交流电传动变频调速技术。而且随着能源、环保与人类的关系越来越密切，采用这种调速技术的机车将会被更广阔的市场及社会所接受。 例，根据有关资料记载的德国采用BR120型交流变频传动电力机车试验的结果表明这种性能的机车比直流传动车辆具有以下显著的优点： ①.在相同粘重时,牵引力提高30%; ②.功率因素高(COSφ可达到1),电网利用率提高30%; ③.由于它采用电力电子器件取代了有触点器件,维修费可降低50%; ④.无故障运行超过40万KM; ⑤.节能显著,采用GTO变频器的交流电传动装置比相同容量使用斩波调速的直流传动装置效率可提 高6～7%。据有关资料介绍，一辆5600KW的机车每小时可节电392度,若按年运行3000 小时,则每年节电可达117.6万度。其显著的节能效果，将会带来显著的社会经济效益。 目前国际上，在交流电传动车辆处于领先水平的日本和德国基本都是采用PWM（交-直-交）型GTO-VVV逆变器（简称GTO变频器）和异步牵引电动机配套组成变频传动系统。 日本在1990年后生产的GTO变频器容量就达到了4500V、3000A。日本于1991年11月统计公布的所有日本交流变频调速车的主要参数。其本上都是采用由日立、东芝、三菱电机、富士电机和东洋电公司制造的GTO变频器。东洋公司从1986年到1990年底止，就已为23种车型提供的GTO变频器。据有关资料介绍，1 9 9 4年日本生产的1 0 0 KW以下的中小功率变频器已达1 00万台。除日本外，欧美等发达国家目前已形成了较完整的变频器技术产业体系。 目前，世界上德、日等发达国家近年来新研制的地铁和轻轨列车，几乎全部采用交流变频传动技术；而三点式逆变器用于交流传动系统，在德国和日本则已有应用，在1993年德国就已经有成千台用此方案构成的IGBT三点式逆变器用于轻轨电车上。 三．变频传动技术在我国城市交通车辆上应用的特点及效益 1）.交流变频调速传动的车辆的优点： 交流变频传动系统一般由三相交流异步电动机、变频器及其控制装置组成。它与直流传动系统相比其显著的优点如下： 异步电动机比直流电动机结构简单，没有换向器，运行可靠，重量轻，效率较高而且价格低廉。其机械特性较硬,具有优异的牵引性能。而用其控制电路比直流传动系统简单，维护十分容易。 2）目前，我国使用新型的变频节能无轨电车的节能情况： 如广州本田公司将200台变频电车取代152台电阻式控制的旧电车和48台斩波控制车。在实际的营运路线上，他们分别对各种电车进行了耗电量测定，他们测量的结果表明，新型车
第四节 电力机车的相关知识 电力机车是从接触网上获取电能，用电动机驱动运行的机车或动车。 目前，我国使用的是整流器式交—直电力机车。交—直电力机车顶部的受电弓将接触网上的单相工频交流电引入机车，每台机车上装设有一套把交流电变换成直流电的整流装置，变压整流后供给直流牵引电动机。直流牵引电动机因带有整流子，在制造和维护检修等方面均较复杂。而交流无整流子牵引电动机(即三相异步电动机)在制造、性能、功率、体积、重量、成本、维护及可靠性等方面远比整流子电机优越得多。以前，由于技术上还不能很好的解决大功率交流异步电动机的经济调速问题，所以交流异步电动机在牵引方面未得到很快的发展。长期以来各种牵引电机几乎都为整流子直流牵引电机所占领。 今天，由于电力电子技术和晶闸管(即可控硅)变流装置的迅速发展，特别是大功率晶闸管性能不断的提高和半导体集成电路的迅速发展，以及可关断晶闸管(GT0)在大功率变流装置上的广泛应用，为交流电机变频调速提供了新的技术途径。20世纪90年代以来，发达国家机车电传动已由交—直传动全面发展到交流传动，交一直传动的机车已停止生产。我国已于1996年由株洲电力机车厂制造成功了交—直—交原形机车。交—直—交电力机车仍是由接触网供给单相交流电，而牵引电动机为三相异步电动机，要调节异步电动机的转速，目前比较理想的方法是改变交流电的频率．所以这种电力机车首先把单相交流整流成直流，然后再把直流逆变成可以使频率变化的三相交流电，供异步电动机使用。 目前，国外(如法国)已经采用了单相电源不经中间的直流环节，而直接变换为频率可调的三相交流电。这就使电传动系统结构更为简单，机车重量也轻，更有发展前途。今后机车电传动技术必将有一个快速发展。 我国铁路电力机车除了少量是进口的外，大部分是使用国产韶山SS型机车。SS型机车已发展了1型~9型(连续)等。其中，SS4型货运机车应用了晶闸管电子技术，实现了无级调速，并将6轴改为8轴，机车功率达到6400kW；SS5和SS8型客运机车最高速度分别提高到140km／h和160km／h；SS9型客运机车最高速度又提高到170km／h，已初步满足牵引重载货运、大编组客运列车，进行快速或准高速运输。 一、电力机车简况及其牵引特性 1．电力机车简况 (1)工作原理概述 以韶山1(SS1)型电力机车为例，原理电路如图1-14所示。 受电弓升起时其滑板与接触线接触，将电压、电流引人电力机车。QF为主断路器(包括
一．交流传动的优越性 交流传动技术是一门综合技术，但其本质的特点是牵引电动机采用了交流异步电动机，其一系列的优点都是由此而表现出来的。交流传动机车所以成为现代机车发展的方向，正是由异步电动机的特点和优点所决定的。和传统的串激直流电动机驱动系统相比，交流异步电动机驱动系统的优越之处表现在机械、绝缘、耐热、耐潮、粘着、维修、效率、重量尺寸等诸多方面。 1．构造简单，转速高，可靠性高，维修简便 三相异步电动机结构中无换向器、无电刷装置；所以相同功率的电机，异步电动机的重量轻，体积小，可使机车转向架簧下部分重量相应减少，在机车通过曲线时，轮轨之间侧向压力也就相应减少，这对高速行车尤为重要；同时，由于电动机体积减少，便能选择更为合适的悬挂方式，从而简化了转向架结构；除轴承外无磨擦部件，密封性好，防潮、防尘、防雪性能好；全部电气部件均是绝缘的，且所用绝缘材料均为H级或F级，绝缘性能好，耐热性能好。因此故障率低，可靠性高。控制装置是模块结构，故障率也很低，驱动系统的全部运行过程和控制过程均由无触点电子元件完成，所以不存在传统系统中经常发生的触点磨损、粘连、接触不良、机械卡滞等问题。据美国伯灵顿北方铁路介绍，该公司直流电动机的大修期一般在4 万公里至48万公里之间，而交流牵引电动机的大修期可高达120~160万公里。另外，交流传动机车有完备的微机监视系统和故障诊断系统，可随时监视系统的技术状态，进行故障诊断。由此可知交流传动系统的可靠性是很高的，维修量很小，且检修简便，维修费用大大降低。加拿大CP4744型交流传动机车的应用实践表明：不仅延长了计划修间隔，而且减少了计划外修理次数，每台机车每年可减少计划外修6次。 2，功率大，牵引力大，机车可以发挥较高的输出功率 异步牵引电动机不存在换向的问题，所以高速行车时电的效率也就较高；同时，牵引电动机因无换向器，空间利用好，使机车功率得以进一步提高，再生制动时亦能输出较大的电功率。而串激直流电动机结构复杂。定子、转子都有绝缘要求很高的绕组，有换向器装置和电刷机构，磨擦部分多，接线复杂，机械转速受换向条件和机械强度的限制，只能达到2500r/min左右。而交流异步电动机转速可达4000r/min以上，试验转速甚至可达6000r/min，这是直流电机所忘尘莫急的。 3．粘着性能好 （1）异步电动机有很硬的机械特性，所以当某电机发生空转时，随着转速的升高，转矩很快降低，具有很强的恢复粘着的能力。空转发生时，转速上升值不大，即使是同步转速，与原工作点的转速差不会超出5%以上。串激电动机则不然，转矩变化一点，转速就有很大的变化。 （2）异步电动机的工作点可以很方便地进行平滑调节，以实现最大可能的粘着利用，不会出现粘着中断情况。根据检测有关粘着控制的信号，准确、迅速地改变逆变器输出的电压和频率，寻求最佳工作点，使驱动系统既不能发生空转，又能充分发挥最大的牵引力。 （3）可实现各轴单独控制。当某台电机发生空转时，可调节该台电机，这样能充分利用机车的粘着性能。在交—直传动系统中，某轴空转时，需要使所有各轴电机卸载，这样就大大降低了机车的牵引能力。 由于上述特性和良好的控制功能，交—直流传动系统的粘着系数可以利用得很高。1992年美国铁路协会（AAR）在向四家机车制造厂提出的26台交流传动机车投标建议书中提出的粘着指标是：起动粘着系数45%，全天候牵引粘着系数是32%。如此之高的粘着利用，正是得益于交流机传动机车良好的粘着控制性能，这对于交直传动系统是不可能达到的。 4．简化了机车主电路 异步电动机的正、反转及牵引、制动状态的转换，通过机车控制电路就能实现，不需要改变主线路，所以机车主线路中的两位置转换开关可省去，主电路变得十分简单，使整车的可靠性大大提高，降低了使用维修费用。 5．动力性能和制动性能较好
