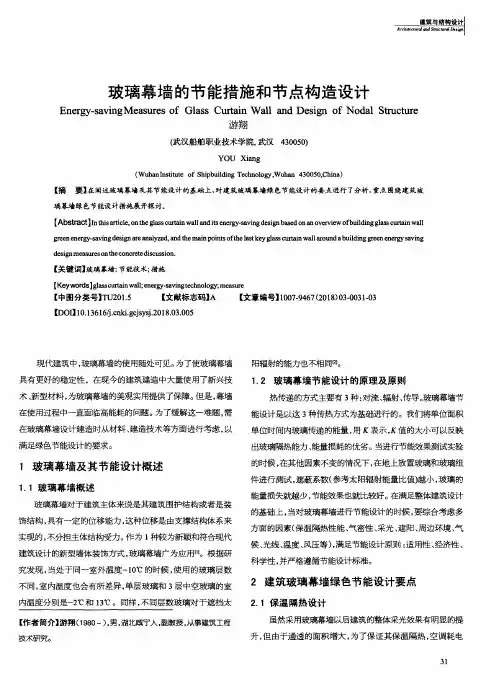

玻璃幕墙的节能措施和节点构造设计
摘要：建筑企业要想实现最大程度化的节能目标，减少资源的浪费，那么在实
际的实际工作当中，注重加强玻璃幕墙的构造研究。并且严格执行相关的节能设
计标准，建造出较为科学化、合理化的玻璃幕墙。此外，在玻璃幕墙的设计当中，要坚持因地制宜的原则，坚持具体问题具体分析的设计方针。鉴于此，本文主要
分析玻璃幕墙的节能措施和节点构造设计。
关键词：玻璃幕墙；节能；节点构造
1、玻璃幕墙的热工性能
提高玻璃幕墙的隔热性能可分为提高窗框部位的隔热性能和玻璃的隔热性能
两部分。通过玻璃幕墙）的热损失，它的数值主要取决于构造和材料的导热系数。根据《建筑外窗保温性能分级及检测方法》和北京市《居住建筑节能设计标准》
的规定，建筑玻璃幕墙的传热系数K不宜大于2.8w/（m2·K）。经测算，在北京
地区，当外窗K值减小到2.8w/（m2·K）时，冬季从南向玻璃幕墙进入的太阳辐
射热大于通过门窗的热损失，有利于节能。因此，建筑玻璃幕墙保隔热温性能应
符合建筑节能设计标准。在外门窗的设计选型中，一是对材料提出要求，二是对
外门窗的构造提出节能要求。设计上提高玻璃幕墙节能指标的技术措施主要有三
方面：玻璃幕墙框的热桥；提高玻璃幕墙密闭性；增加玻璃层数或玻璃间的间隔，选择具有反射阳光功能的玻璃。
因此，许多设计单位就只设计了外门窗的尺寸，没有提出节能指标要求，完
全由建设单位自行选定，然后再由门窗生产单位进行二次设计。设计单位必须要
考虑外门窗的节能保温要求，必须就外窗的气密性、保温性能、中空玻璃露点、
玻璃遮阳系数和可见光透射比等指标明确提出节能性要求，在工程竣工验收时，
设计人员要认真核查各项指标是否满足设计节能要求。
2、玻璃幕墙节能设计要点及措施
2.1、保温隔热设计
虽然玻璃幕墙在建筑装修中得到了广泛的应用，并且成功的实现了建筑物的
整体美观效果。但是由于玻璃幕墙整体通透的面积较大，为了实现玻璃幕墙保温
隔热的效能，空调耗电的情况也会随之出现。基于此，建筑施工部门在实际的施
工建设当中，做到充分保证玻璃幕墙的隔热保温措施，就能解决当前存在的问题。
2.2、玻璃幕墙遮阳设计
由于玻璃幕墙自身具有遮阳的效能，因此相关设计人员要利用好这一特征，
在建设实际当中，在玻璃上镀膜增加材料的遮阳性能。此外，在建筑物的外部健
体设置相关的遮阳物，同样对室内起到遮阳的效果。外部墙体遮阳物的设置需要
结合建筑物的实际情况而定，例如建筑物的形状、所处的地理位置、朝向等因素
作出全方位考量。其遮阳物的设计既要满足建筑物的整体美观效果，又要保证遮
阳效果。
2.3、玻璃幕墙断热型材的使用
在实际的玻璃幕墙施工建设当中，玻璃幕墙中框架材料的选择，对于实现节
能的效果具有极大的促进作用。当前，建筑装饰装修领域应用相对较多的便是新
型的断热金属框。这种断热金属框主要的特点在于实现了热流失的阻隔效能。断
热型材之所以能够被建筑领域广泛的使用，主要得益于其较强的封闭性能、较大
