1.旋转编码器的输出形式集电极开路输出、电压输出、互补输出和线性驱动输出之
间的区别是什么？

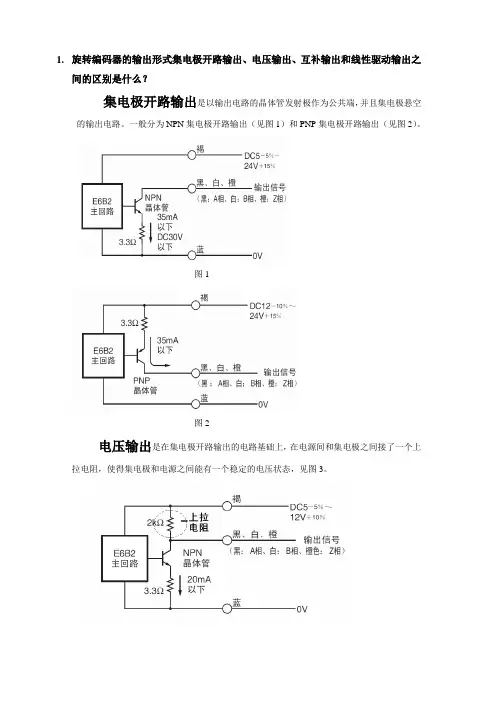

集电极开路输出是以输出电路的晶体管发射极作为公共端，并且集电极悬空的输出电路。一般分为NPN集电极开路输出（见图1）和PNP集电极开路输出（见图2）。
图1
图2
电压输出是在集电极开路输出的电路基础上，在电源间和集电极之间接了一个上拉电阻，使得集电极和电源之间能有一个稳定的电压状态，见图3。
图3
互补输出（或称推挽输出）
是输出上具备NPN和PNP两种输出晶体管的输出电路。根据输出信号的[H]、[L]，2个输出晶体管交互进行[ON]、[OFF]动作，比集电极开路输出的电路传输距离能稍远，也可与集电极开路输入机器（NPN、PNP）连接。输出电路见图4。
图4
线性驱动(或称长线驱动、差分驱动)输出
是采用RS-422标准，用AM26LS31芯片应用于高速、长距离数据传输的输出模式。信号以差分形式输出，因此抗干扰能力更强。输出信号需专门能接收线性驱动输出的设备才能接
收。输出电路见图5。
图5

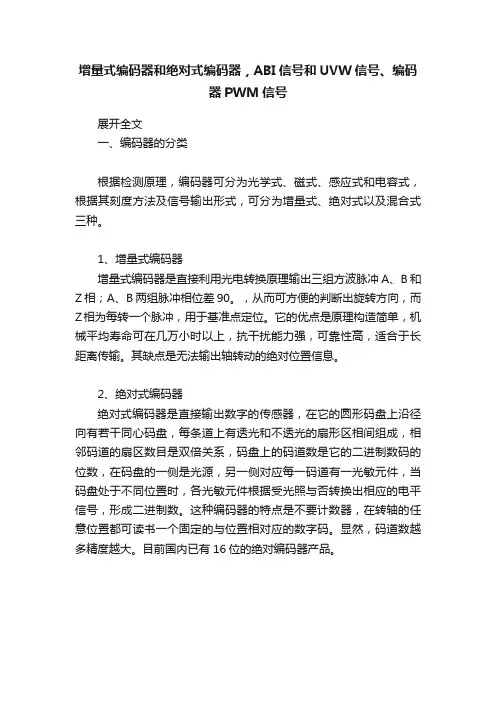

光电编码器原理及应用实例介绍 1.光电编码器原理 根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。1.1 增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B 和Z 相； A、B 两组脉冲相位差90 海佣煞奖愕嘏卸铣鲂较颍Z 相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝对位置信息。1.2 绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。显然，码道越多，分辨率就越高，对于一个具有N 位二进制分辨率的编码器，其码盘必须有N 条码道。目前国内已有16 位的绝对编码器产品。绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。编码的设计可采用二进制码、循环码、二进制补码等。它的特点是：1.2.1 可以直接读出角度坐标的绝对值；1.2.2 没有累积误差；1.2.3 电源切除后位置信息不会丢失。但是分辨率是由二进制的位数来决定的，也就是说精度取决于位数，目前有10 位、14 位等多种。1.3 混合式绝对值编码器混合式绝对值
编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当电源断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。 编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。 按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工控定位中。绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接电缆芯数多，由此带来诸多不便和降低可靠性，
光电编码器详解标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
光电编码器 光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。绝对脉冲编码器:APC增量脉冲编码 器:SPC？ 1.光电编码器原理 光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判断旋转方向，码盘还可提供相位相差90°的脉冲信号。 增量式编码器 增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。 增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。它能够产生与位移增量等值的脉冲信号，其作
用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。一般来说，增量式光电编码器输出A、B两相互差90度角的脉冲信号（即所谓的两组正交输出信号），从而可方便地判断出旋转方向。同时还有用作参考零位的Z相标志（指示）脉冲信号，码盘每旋转一周，只发出一个标志信号。标志脉冲通常用来指示机械位置或对积累量清零。 增量式光电编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成。码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期；检测光栅上刻有A、B两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线。它们的节距和码盘上的节距相等，并且两组透光缝隙错开1/4节距，使得光电检测器件输出的信号在相位上相差电度角。当码盘随着被测转轴转动时，检测光栅不动，光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上，光电检测器件就输出两组相位相差电度角的近似于正弦波的电信号，电信号经过转换电路的信号处理，可以得到被测轴的转角或速度信息。 增量式光电编码器的优点是：原理构造简单、易于实现；机械平均寿命长，可达到几万小时以上；分辨率高；抗干扰能力较强，信号传输距离较长，可靠性较高。其缺点是它无法直接读出转动轴的绝对位置信息。 1.1.2基本技术规格 在增量式光电编码器的使用过程中，对于其技术规格通常会提出不同的要求，其中最关键的就是它的分辨率、精度、输出信号的稳定性、响应频率、信号输出形式。 （1）分辨率
光电编码器分类及作用 光电编码器是一种通过光电转换将输出轴的机械几何位移量转换为脉冲或数字量的传感器，主要由光源、码盘、光学系统及电路4部分组成， 光电编码器主要有增量式编码器、绝对式编码器、混合式绝对值编码器、旋转变压器、正余弦伺服电机编码器等，其中增量式编码器、绝对式编码器、混合式绝对值编码器属于数字量编码器，旋转变压器、正余弦伺服电机编码器属于模拟量编码器． 一、增量式编码器 增量式编码器可以将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，通过计数设备来知道其位置．增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。它能够产生与位移增量等值的脉冲信号，其作用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。一般来说，增量式光电编码器输出A、B 两相互差90°电度角的脉冲信号（即所谓的两组正交输出信号），从而可方便地判断出旋转方向。同时还有用作参考零位的Z 相标志（指示）脉冲信号，码盘每旋转一周，只发出一个标志
信号。标志脉冲通常用来指示机械位置或对积累量清零。 二、绝对式编码器 绝对式编码器每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。其位置是由输出代码的读数确定的。当电源断开时，绝对型编码器并不与实际的位置分离。重新上电时，位置读数仍是当前的。绝对编码器能够直接进行数字量大的输出，在码盘上会有若干的码道，码道数就是二进制位数。在每条码道上都会由透光与不透光的扇形区域组成，通过采用光电传感器对信号进行采集。在码盘两侧分别设置有光源和光敏元件，这样光敏元件则能够根据是否接受到光信号进行电平的转换，输出二进制数。并且在不同位置输出不同的数字码。从而可以检测绝对位置。但是分辨率是由二进制的位数来决定的，也就是说精度取决于位数。优点：可以直接读出角度坐标的绝对值，没有累积误差，电源切除后位置信息不会丢失。编码器的抗干扰特性、数据的可靠性大大提高了。 三、混合式绝对值编码器 混合式绝对值编码器，它输出两组信息：一组信息用于检测磁极位置，带有绝对信息功能；另一组则完全同增量式编码器的输出信息。 四、旋转变压器 旋转变压器简称旋变，是一种可变耦合原理工作的交流控制电机。它的副方（次级）输出电压与转子转角呈确定的函数关系。由经过特殊电磁设计的高性能硅钢叠片和漆包线构成的，相比于采用光电
从原理上讲，旋转变压器是采用电磁感应原理工作，随着旋转变压器的转子和定子角位置不同，输出信号可以实现对输入正弦载波信号的相位变换和幅值调制，最终由专用的信号处理电路或者某些具备一定功能接口的DSP和单片机，根据输出信号的幅值和相位与正弦载波信号的关系，解析出转子和定子间的角位置关系。 旋转变压器有单对极和多对极之分，n对极的又被习惯地称为n倍速。在一个极对的角度范围内（单对极就是一整圈），旋转变压器信号经处理后的结果一般都具有反映绝对位置的特性，即可反映当前角位置是处于0～360度（电角度）中的多少度上。目前商用分辨率可以做到2的12次方以上，直至2的16次方，再高就比较困难了。 典型的旋转变压器本体由硅钢片和漆包线构成，不包含任何电子元件，因而抗震能力和温度特性极佳，因而其抗恶劣环境的工作能力远胜于普通旋转编码器，在军工产品中具有广泛应用。 典型的旋转编码器采用光栅原理，用光电方法进行角位置检测，又可分为增量式和绝对式等类型. 旋转变压器 简称旋变,是一种输出电压随转子转角变化的信号元件。当励磁绕组以一定频率的交流电压励磁时，输出绕组的电压幅值与转子转角成正余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角成线性关系。 按励磁方式分，多摩川旋转变压器分BRT和BRX两种，BRT是单相励磁两相输出；BRX是双相励磁单相输出。用户往往选择BRT型的旋变，因为它易于解码。 有增量型和绝对型 增量型只是测角位移(间接为角速度)增量,以前一时刻为基点.而绝对型测从开始工作后角位移量. 增量型测小角度准,大角度有累积误差 绝对型测小角度相对不准,但大角度无累积误差 说简单点的编码器更精确采用的是脉冲计数旋转变压器就不是脉冲技术而是模拟量反馈 据我所知区别如下：1、编码器多是方波输出的，旋变是正余弦的，通过芯片解算出相位差。2、旋变的转速比较高，可以达到上万转，编码器就没那么高了。 3、旋变的应用环境温度是-55到+155，编码器是-10到+70。 4、旋变一般是增量的。根本区别在于：数字信号和模拟正弦或余弦信号的的区别。resolver 有2组信号，可以分别处理成增量信号和绝对值型号。今后会越来越多地得到推广使用。
1 编码器基础 1.1光电编码器 编码器是传感器的一种，主要用来检测机械运动的速度、位置、角度、距离和计数等，许多马达控制均需配备编码器以供马达控制器作为换相、速度及位置的检出等，应用范围相当广泛。按照不同的分类方法，编码器可以分为以下几种类型： 根据检测原理，可分为光学式、磁电式、感应式和电容式。 根据输出信号形式，可以分为模拟量编码器、数字量编码器。 根据编码器方式，分为增量式编码器、绝对式编码器和混合式编码器。 光电编码器是集光、机、电技术于一体的数字化传感器，主要利用光栅衍射的原理来实现位移——数字变换，通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。典型的光电编码器由码盘、检测光栅、光电转换电路（包括光源、光敏器件、信号转换电路）、机械部件等组成。光电编码器具有结构简单、精度高、寿命长等优点，广泛应用于精密定位、速度、长度、加速度、振动等方面。 这里我们主要介绍SIMATIC S7系列高速计数产品普遍支持的增量式编码器和绝对式编码器。 1.2增量式编码器 增量式编码器提供了一种对连续位移量离散化、增量化以及位移变化（速度）的传感方法。增量式编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，它能够产生与位移增量等值的脉冲信号。增量式编码器测量的是相对于某个基准点的相对位置增量，而不能够直接检测出绝对位置信息。 如图1-1所示，增量式编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成。在码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期。检测光栅上刻有A、B两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线，它们的节距和码盘上的节距相等，并且两组透光缝隙错开1/4节距，使得光电检测器件输出的信号在相位上相差90°。当码盘随着被测转轴转动时，检测光栅不动，光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上，光电检测器件就输出两组相位相差90°的近似于正弦波的电信号，电信号经过转换电路的信号处理，就可以得到被测轴的转角或速度信息。
编码器工作原理 Prepared on 22 November 2020
的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器、等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，也能得到一个速度信号，这个信号要反馈给器，从而调节的输出数据。故障现象： 1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电路来处理。编码器pg接线与参数与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。 编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。 按照工作原理编码器可分为增量式和绝对式两类。是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工控定位中。绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接芯数多，由此带来诸多不便和降低可靠性，因此，绝对编码器在多位数输出型，一般均选用串行输出或型输出，德国生产的绝对型编码器串行输出最常用的是SSI （同步串行输出）。
增量式编码器的A.B.Z 编码器A、B、Z相及其关系
TTL编码器A相，B相信号，Z相信号,U相信号，V相信号，W相信号，分别有什么关系？ 对于这个问题的回答我们从以下几个方面说明： 编码器只有A相、B相、Z相信号的概念。 所谓U相、V相、W相是指的电机的主电源的三相交流供电，与编码器没有任何关系。“A相、B相、Z相”与“U相、V相、W相”是完全没有什么关系的两种概念，前者是编码器的通道输出信号；后者是交流电机的三 相主回路供电。 而编码器的A相、B相、Z相信号中，A、B两个通道的信号一般是正交（即互差90°）脉冲信号；而Z相是零脉冲信号。详细来说，就是——一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。 当主轴以顺时针方向旋转时，输出脉冲A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。 另外，编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲（即Z相信号），零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。 带U、V、W相的编码器，应该是伺服电机编码器 A、B相是两列脉冲，或正弦波、或方波，两者的相位相差90度，因此既可以测量转速，还可以测量电机的旋转方向Z相是参考脉冲，每转一圈输出一个脉冲，脉冲宽度往往只占1/4周期，其作用是编码器自我校正用的，使得编码器在断电或丢失脉冲的 时候也能正常使用。 ABZ是编码器的位置信号，UVW是电机的磁极信号，一般用于同步电机； AB对于TTL/HTL编码器来说，AB相根据编码器的细分度不同，每圈有很多个，但Z相每圈只有一个； UVW磁极信号之间相位差是120度，随着编码器的角度转动而转动，与ABZ 之间可以说没有直接关系。 /#############################################################
各种输出形式的旋转编码器与后续设备（PLC、计数器等）接线分别怎么接？ ⑴与PLC连接，以CPM1A为例 ①NPN集电极开路输出 方法1：如下图所示 这种接线方式应用于当传感器的工作电压与PLC的输入电压不同时，取编码器晶体管部分，另外串入电源，以无电压形式接入PLC。但是需要注意的是，外接电源的电压必须在DC30V以下，开关容量每相35mA 以下，超过这个工作电压，则编码器内部可能会发生损坏。 具体接线方式如下：编码器的褐线接编码器工作电压正极，蓝线接编码器工作电压负极，输出线依次接入PLC的输入点，蓝线接外接电源负极，外接电源正极接入PLC的输入com端。 方法2：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。 ②电压输出 接线方式如图所示： 具体接线方式如下：编码器的褐线接电源正极，输出线依次接入PLC 的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。 不过需要注意的是，不能以下图方式接线。
③PNP集电极开路输出 接线方式如下图所示： 具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依次接入PLC的输入com 端，再从电源负极端拉根线接入PLC的输入com端。 ④线性驱动输出 具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极。 ⑵与计数器连接，以H7CX（OMRON制）为例 H7CX输入信号分为无电压输入和电压输入。 ①无电压输入： 以无电压方式输入时，只接受NPN输出信号。 NPN集电极开路输出的接线方式如下：

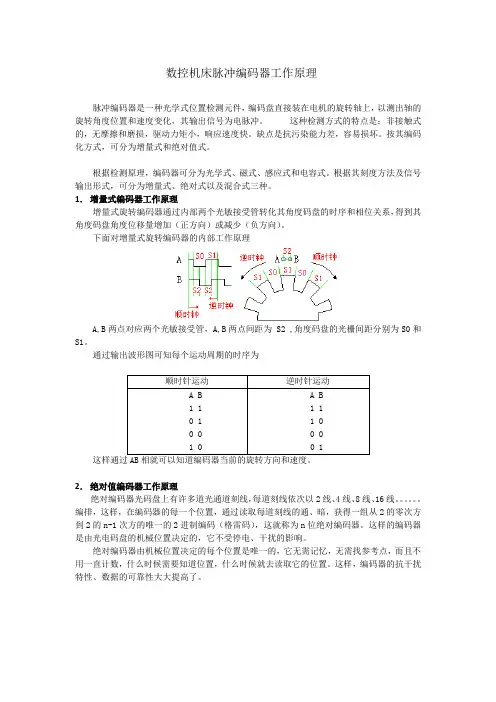

增量式旋转编码器工作原理 增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。 下面对增量式旋转编码器的内部工作原理（附图） A,B两点对应两个光敏接受管，A,B两点间距为 S2 ,角度码盘的光栅间距分别为S0和S1。 当角度码盘以某个速度匀速转动时，那么可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。 通过输出波形图可知每个运动周期的时序为 A B 1 1 0 1 0 0 1 0 A B 1 1 1 0 0 0 0 1 我们把当前的A,B输出值保存起来，与下一个A,B输出值做比较，就可以轻易的得出角度码盘的运动方向， 如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，除以所消毫的时间，就得到此次角度码盘运动位移角速度。
S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。 旋转编码器只有增量型和绝对值型两种吗?这两种旋转编码器如何区分?工作原理有何不同? 只有增量型和绝对型 增量型只是测角位移(间接为角速度)增量,以前一时刻为基点.而绝对型测从开始工作后角位移量. 增量型测小角度准,大角度有累积误差 绝对型测小角度相对不准,但大角度无累积误差 旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。 编码器的原理: 编码器的原理与应用 编码器是一种将角位移转换成一连串电数字脉冲的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿条或螺旋杆结合在一起，也可于控制直线位移。 编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度盘是由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子和图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。 增量型编码器 增量型编码器一般给出两种方波，它们的相位差90度，通常称为通道A和通道B。只有一个通道的读数给出与转速有关的信息，与此同时，通过所取得的第二通道信号与第一通道信号进行顺序对比的基础上，得到旋转方向的信号。还有一个可利用的信号称为Z通道或零通道，该通道给出编码器轴的绝对零位。此信号是一个方波，其相位与A通道在同一中心线上，宽度与A通道相同。 增量型编码器精度取决于机械和电气的因素，这些因素有：光栅分度误差、光盘偏心、轴承偏心、电子读数装置引入的误差以及光学部分的不精确性，误差存在于任何编码器中。 编码器如以信号原理来分，有增量型编码器，绝对型编码器。增量型编码器(旋转型) 工作原理： 由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向 ，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。 由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
编码器的分类 编码器的定义: 编码器(encoder)是一种用于运动控制的传感器。它利用光电、电磁、电容或电感等感应原理，检测物体的机械位置及其变化，并将此信息转换为电信号后输出，作为运动控制的反馈，传递给各种运动控制装置。 编码器的用途: 编码器被广泛应用于需要精准确定位置及速度的场合，如机床、机器人、电机反馈系统以及测量和控制设备等。 编码器的分类: 编码器的分类概览 1、按照机械结构形式，编码器可以分为旋转编码器(rotary encoder)和线性编码器(linear encoder)。
·旋转编码器的应用最为广泛，主要用于测量机械设备的角度、速度或者电机的转速。 ·线性编码器主要用于测量线性位移，又可以分为拉线编码器(wire draw encoder)和直线编码器(line encoder)两类。 ·拉线编码器是拉线盒(wire draw mechanism)与旋转编码器的机械组合，通过拉线盒这种机械装置将机械设备的直线运动转化为圆周运动，从而可以使用旋转编码器进行测量线性位移。 ·直线编码器通常由阅读器(reader)和测量标尺(measuring ruler)组成，通过检测阅读器与测量标尺之间的相对位置，从而计算出机械位置及其变化。 2、按照电气输出形式，编码器可以分为增量型编码器(incremental encoder)和绝对值型编码器(absolute encoder)。 ·增量型编码器的输出为周期性重复的信号，如方波或者正弦波脉冲。因此，可以分为方波增量型编码器和正余弦波增量型编码器。 (1) 方波增量型编码器是最常用的编码器之一，通过计算方波脉冲的数量和频率得出长度和速度。方波增量型编码器有电压型输出，如TTL（也称长线驱动、线驱动或RS422）和HTL（也称推挽输出或推拉输出）等，和开关型输出，如NPN 开路集电极输出和PNP开路集电极输出。 (2)正余弦波增量型编码器的输出一般为1Vpp或者0.5Vpp的正弦波和余弦波，通过计算正余弦的幅值可以精确的细分出微小的角度。 ·绝对值型编码器的输出则是代表着实际位置的特定的数字编码，不同的编码规则对应着不同的通信协议，也就是我们通常说的通信接口。 绝对值型编码器常见的的通信接口有： (1)模拟量（如，4-20mA电流型输出和0-10V电压型输出等） (2)并行口（如推挽输出和开路集电极输出等，每根线芯代表着二进制的一位数字） (3)串行口（如RS485，RS232, RS422等） (4)工业总线接口（如SSI, PROFIBUS, DeviceNet, CANOpen等） (5)工业以太网接口等（如PROFINET, Ethernet IP, EtherCAT, POWERLINK等）绝对值型编码器包含单圈绝对值型编码器(Single-turn absolute encoder)和多圈绝对值型编码器(Muliti-turn absolute encoder)。单圈绝对值型编码器可以

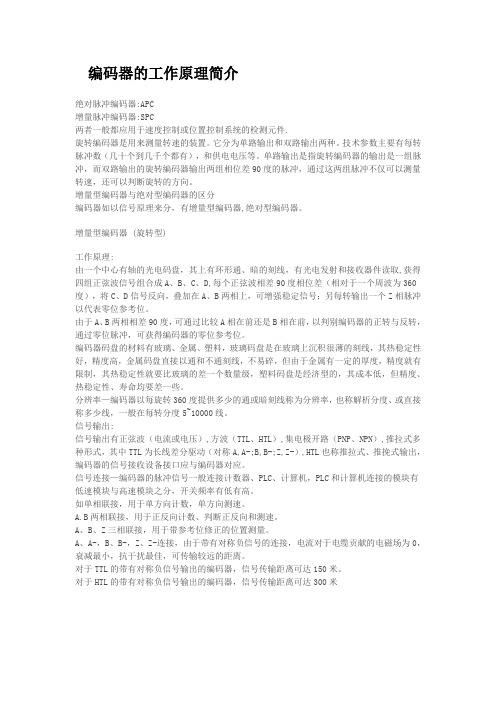

旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。 编码器如以信号原理来分 增量脉冲编码器:SPC 绝对脉冲编码器:APC 两者一般都应用于速度控制或位置控制系统的检测元件. 增量型编码器与绝对型编码器的区分 工作原理: 由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。 由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。 分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。 信号输出: 信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。 信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。 如单相联接，用于单方向计数，单方向测速。 A.B两相联接，用于正反向计数、判断正反向和测速。 A、B、Z三相联接，用于带参考位修正的位置测量。 A、A-， B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。 对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。 旋转编码器由精密器件构成，故当受到较大的冲击时，可能会损坏内部功能，使用上应充分注意。 注意的事项是： （1）安装 安装时不要给轴施加直接的冲击。 编码器轴与机器的连接，应使用柔性连接器。在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别注意。 轴承寿命与使用条件有关，受轴承荷重的影响特别大。如轴承负荷比规定荷重小，可大大延长轴承寿命。
编码器的分类、特点及其应用详解 编码器（encoder）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。按照读出方式编码器可以分为接触式和非接触式两种；按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 根据检测原理，编码器可分为光学式、磁式、感应式和电容式，根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。 1.1 增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z 相；A、B两组脉冲相位差90度，从而可方便的判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝对位置信息。 1.2 绝对式编码器绝对式编码器是直接输出数字的传感器，在它的圆形码盘上沿径向有若干同心码盘，每条道上有透光和不透光的扇形区相间组成，相邻码道的扇区树木是双倍关系，码盘上的码道数是它的二进制数码的位数，在吗盘的一侧是光源，另一侧对应每一码道有一光敏元件，当吗盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。这种编码器的特点是不要计数器，在转轴的任意位置都可读书一个固定的与位置相对应的数字码。显然，吗道必须N条吗道。目前国内已有16位的绝对编码器产品。 1.3 混合式绝对编码器混合式绝对编码器，它输出两组信息，一组信息用于检测磁极位置，带有绝对信息功能；另一组则完全同增量式编码器的输出信息。 二、光电编码器的应用增量型编码器与绝对型编码器区别 1、角度测量
旋转编码器的输出电路以及常用术语介绍 来源：互联网 旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出(REP)。当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。该信号经后继电路处理后，输出脉冲或代码信号。旋转编码器的特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。其主要种类有增量式编码器、绝对值编码器、正弦波编码器。 输出电路图解 1、NPN电压输出和NPN集电极开路输出线路 PNP开路集电极输出
电压输出 此线路仅有一个NPN型晶体管和一个上拉电阻组成，因此当晶体管处于静态时，输出电压是电源电压，它在电路上类似于TTL逻辑，因而可以与之兼容。在有输出时，晶体管饱和，输出转为0VDC的低电平，反之由零跳向正电压。 随着电缆长度、传递的脉冲频率、及负载的增加，这种线路形式所受的影响随之增加。因此要达到理想的使用效果，应该对这些影响加以考虑。集电极开路的线路取消了上拉电阻。这种方式晶体管的集电极与编码器电源的反馈线是互不相干的，因而可以获得与编码器电压不同的电流输出信号。 2、PNP和PNP集电极开路线路 该线路与NPN线路是相同，主要的差别是晶体管，它是PNP型，其发射极强制接到正电压，如果有电阻的话，电阻是下拉型的，连接到输出与零伏之间。 3、推挽式线路 这种线路用于提高线路的性能，使之高于前述各种线路。事实上，NPN电压输出线路的主要局限性是因为它们使用了电阻，在晶体管关闭时表现出比晶体管高得多的阻抗，为克服些这缺点，在推挽式线路中额外接入了另一个晶体管，这样无论是正方向还是零方向变换，输出都是低阻抗。推挽式线路提高了频率与特性，有利于更长的线路数据传输，即使是高速率时也是如此。信号饱和的电平仍然保持较低，但与上述的逻辑相比，有时较高。任何情况下推挽式线路也都可应用于NPN或PNP线路的接收器。

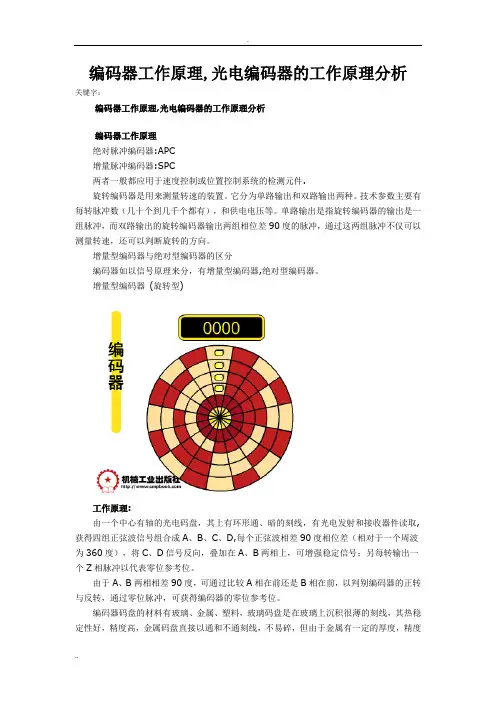

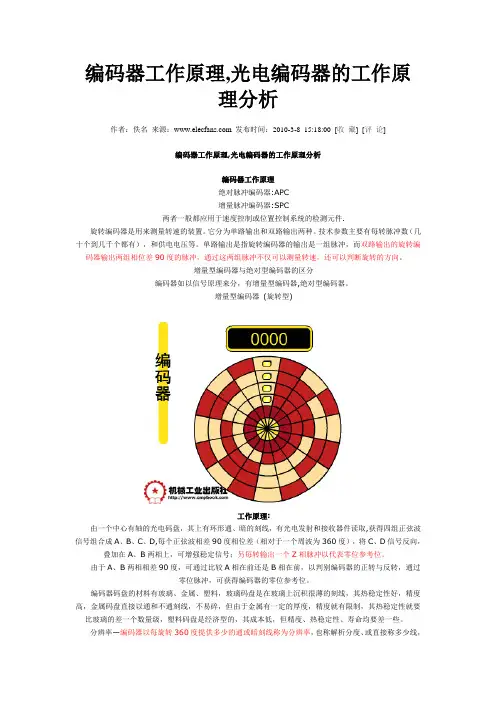

增量型编码器与绝对型编码器的区分 编码器如以信号原理来分，有增量型编码器，绝对型编码器。 增量型编码器(旋转型) 工作原理： 由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为36 0度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。 由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。 分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。 信号输出： 信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。 信号连接： 编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。 如单相联接，用于单方向计数，单方向测速。 A.B两相联接，用于正反向计数、判断正反向和测速。 A、B、Z三相联接，用于带参考位修正的位置测量。 A、A-， B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。 对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。 对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。 增量式编码器的问题： 增量型编码器存在零点累计误差，抗干扰较差，接收设备的停机需断电记忆，开机应找零或参考位等问题，这些问题如选用绝对型编码器可以解决。 增量型编码器的一般应用: 测速，测转动方向，测移动角度、距离(相对)。 增量式旋转编码器原理增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时 序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。下面对增量式旋转编码器的内部工作原理（附图）A,B两点对应两
光电编码器分类和选择 编码器Encoder为传感器(Sensor)类的一种，主要用来侦测机械运动的速度、位置、角度、距离或计数，除了应用在产业机械外，许多的马达控制如伺服马达、BLDC伺服马达均需配备编码器以供马达控制器作为换相、速度及位置的检出所以应用范围相当广泛。根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，分为增量式编码器和绝对式编码器。光电编码器是利用光栅衍射原理实现位移—数字变换的，从50年代开始应用于机床和计算仪器，因其结构简单、计量精度高、寿命长等优点，在国内外受到重视和推广，在精密定位、速度、长度、加速度、振动等方面得到广泛的应用。 a.增量式编码器特点： 增量式编码器转轴旋转时，有相应的脉冲输出，其计数起点任意设定，可实现多圈无限累加和测量。编码器轴转一圈会输出固定的脉冲，脉冲数由编码器光栅的线数决定。需要提高分辨率时，可利用 90 度相位差的 A、B 两路信号进行倍频或更换高分辨率编码器。 b. 绝对式编码器特点 绝对式编码器有与位置相对应的代码输出，通常为二进制码或 BCD 码。从代码数大小的变化可以判别正反方向和位移所处的位置，绝对零位代码还可以用于停电位置记忆。绝对式编 码器的测量范围常规为 0—360 度。 增量型旋转编码器
轴的每圈转动，增量型编码器提供一定数量的脉冲。周期性的测量或者单位时间内的脉冲计数可以用来测量移动的速度。如果在一个参考点后面脉冲数被累加，计算值就代表了转动角度或行程的参数。双通道编码器输出脉冲之间相差为90o。能使接收脉冲的电子设备接收轴的旋转感应信号，因此可用来实现双向的定位控制；另外，三通道增量型旋转编码器每一 圈产生一个称之为零位信号的脉冲。 增量型绝对值旋转编码器绝对值编码器为每一个轴的位置提供一个独一无二的编码数字值。特别是在定位控制应用中，绝对值编码器减轻了电子接收设备的计算任务，从而省去了复杂的和昂贵的输入装置：而且，当机器合上电源或电源故障后再接通电源，不需要回到位置参 考点，就可利用当前的位置值。 单圈绝对值编码器把轴细分成规定数量的测量步，最大的分辨率为13位，这就意味着最大可区分8192个位置+多圈绝对值编码器不仅能在一圈内测量角位移，而且能幸，J用多步齿轮测量圈数。多圈的圈数为12位，也就是说最大4096圈可以被识别。总的分辨率可达到25位或者33，554，432个测量步数。并行绝对值旋转编码器传输位置值到估算电子装置通 过几根电缆并行传送。 增量型→绝对型编码器 旋转增量值编码器以转动时输出脉冲，通过计数设备来计算其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备计算并记忆的
