初步设计阶段总图深度要求
住宅项目初步设计阶段总平面图绘制深度及自审要求
1.地块周边50米范围内原始地形（细线）及建成或周边已规划建筑标注；注明
该建筑层数及与地块内建筑距离；注明周边地块名称、性质、或写何种性质规划用地；
2.本地块周边道路红线（人行道含仔在道路红线内）及道路中心线表示、标注
道路名称、道路宽度、转弯半径、道路交叉点中心线坐标；
3.根据规划条件、规划要求、地方技术管理规定，标明地块各条红线、绿线、
蓝线的性质，退界距离，包括高压线、加油站等周边特殊条件所要求的；尽可能在各个方向分别注明；
4.根据所提供原始资料，标明用地红线各转折点坐标；
5.注明地块用地红线总体长度、深度等尺寸；
6.注明地块内规划设计单体建筑的：
①、楼号，原则上按从南到北、从东到西的序列；并适当考虑不采用4、13、
14等地域忌讳楼号；
②、层数、建筑高度：含不同顶面高度及女儿墙等建筑计算高度（同间距标
注中计算高度吻合）；
③、正负0的黄海标高；
④、外道轴线及交点坐标，一般标注对角或三点；
⑤、建筑外轮廓线，一般以落地外墙线（或计算建筑间距线）为外轮廓线进
行加粗，本人一般习惯在加粗线内侧在绘制一定宽度的30%灰度线，较美观；
⑥、在轮廓线外侧切勿遗漏阳台、露台、飘窗、构件等细线；
⑦、注明各单体建筑入口位置及方向，含人行及车行坡道出入口；
⑧、注明单体建筑间各方向最近距离，同时注明规范要求间距计算规则，以
说明满足规范要求，如：61m>50mx1.2=60m
⑨
7.注明地块各规划入口的宽度、离地块界线距离、离外围道路交叉点位置；
8.注明地块内各等级规划道路宽度、道路转弯半径；主要位置及单体出入口附
近黄海标高；道路如有坡度，注明方向及坡度；
9.注明地块内消防登高带位置及尺寸；消防道路与单体建筑间距：需满足相关
消防要求（主要注意点：裙房深度与高度的要求、长边落地要求等）；含紧急消防通道、沿街人行通道位置及宽度；
10.各辅助建筑、配套用房位置及尺寸，主要为：围墙线位置及性质、入口管理
用房、监控室、消控室、开闭所、变配电房、水泵房、配套要求中垃圾收集站、垃圾收集点、公厕、社区管理用房或居委会（标注名称要与规划条件中要求统一）、社区经营用房、老年活动室、配套地面机动及非机动停车位位置（注明数量）；
11.地下车库出入口方向、开口尺寸、位置，注明与城市道路间距、与最近单体
建筑间距，均须满足规范要求及考虑环评影响；
12.总图上注明地下室轮廓线，标注地下轮廓线与建设用地红线（不含代征用地
线）间距，需满足规范考虑管线埋设；
13.适当布置景观绿化，考虑老年及儿童活动场地；
14.标注指北针、比例及比例尺、地块名字；
15.其他配套图纸：绿化、消防、日照等
16.技术指标要求：1、常规指标；2、住宅单体户型数据指标；3、
配套用房指标
17.线型粗细大致要求：各红线：加粗；建筑轮廓、地下轮廓：粗线；各文字、
各标注、各道路线：中线；道路中心线、绿化、景观铺装、阳台、构架、屋顶线等附属建筑线：细线；原始地形：加细；
18.文字大小要求同类型大小、字体统一：坐标、楼号、楼层数、尺寸标注、外
围道路及周边用地名、标高等
初步设计阶段总图深度要求 住宅项目初步设计阶段总平面图绘制深度及自审要求 1.地块周边50米范围内原始地形（细线）及建成或周边已规划建筑标注；注明 该建筑层数及与地块内建筑距离；注明周边地块名称、性质、或写何种性质规划用地； 2.本地块周边道路红线（人行道含仔在道路红线内）及道路中心线表示、标注 道路名称、道路宽度、转弯半径、道路交叉点中心线坐标； 3.根据规划条件、规划要求、地方技术管理规定，标明地块各条红线、绿线、 蓝线的性质，退界距离，包括高压线、加油站等周边特殊条件所要求的；尽可能在各个方向分别注明； 4.根据所提供原始资料，标明用地红线各转折点坐标； 5.注明地块用地红线总体长度、深度等尺寸； 6.注明地块内规划设计单体建筑的： ①、楼号，原则上按从南到北、从东到西的序列；并适当考虑不采用4、13、 14等地域忌讳楼号； ②、层数、建筑高度：含不同顶面高度及女儿墙等建筑计算高度（同间距标 注中计算高度吻合）； ③、正负0的黄海标高； ④、外道轴线及交点坐标，一般标注对角或三点； ⑤、建筑外轮廓线，一般以落地外墙线（或计算建筑间距线）为外轮廓线进 行加粗，本人一般习惯在加粗线内侧在绘制一定宽度的30%灰度线，较美观； ⑥、在轮廓线外侧切勿遗漏阳台、露台、飘窗、构件等细线；
⑦、注明各单体建筑入口位置及方向，含人行及车行坡道出入口； ⑧、注明单体建筑间各方向最近距离，同时注明规范要求间距计算规则，以 说明满足规范要求，如：61m>50mx1.2=60m ⑨ 7.注明地块各规划入口的宽度、离地块界线距离、离外围道路交叉点位置； 8.注明地块内各等级规划道路宽度、道路转弯半径；主要位置及单体出入口附 近黄海标高；道路如有坡度，注明方向及坡度； 9.注明地块内消防登高带位置及尺寸；消防道路与单体建筑间距：需满足相关 消防要求（主要注意点：裙房深度与高度的要求、长边落地要求等）；含紧急消防通道、沿街人行通道位置及宽度； 10.各辅助建筑、配套用房位置及尺寸，主要为：围墙线位置及性质、入口管理 用房、监控室、消控室、开闭所、变配电房、水泵房、配套要求中垃圾收集站、垃圾收集点、公厕、社区管理用房或居委会（标注名称要与规划条件中要求统一）、社区经营用房、老年活动室、配套地面机动及非机动停车位位置（注明数量）； 11.地下车库出入口方向、开口尺寸、位置，注明与城市道路间距、与最近单体 建筑间距，均须满足规范要求及考虑环评影响； 12.总图上注明地下室轮廓线，标注地下轮廓线与建设用地红线（不含代征用地 线）间距，需满足规范考虑管线埋设； 13.适当布置景观绿化，考虑老年及儿童活动场地； 14.标注指北针、比例及比例尺、地块名字； 15.其他配套图纸：绿化、消防、日照等 16.技术指标要求：1、常规指标；2、住宅单体户型数据指标；3、
建筑初步设计深度要求 一、背景介绍 建筑初步设计是建筑项目中非常重要的阶段，它为整个项目的后续工作奠定了基础。在建筑初步设计阶段，需要对建筑的方案进行深入的研究和分析，以便制定出合理可行的设计方案。本文将详细介绍建筑初步设计的深度要求，以便从设计师的角度出发，对其进行合理规划和实施。 二、设计目标 在建筑初步设计阶段，我们的设计目标是制定出一个满足客户需求的建筑方案，尽可能地满足功能需求、空间布局、结构安全、建筑外观和环境配套等各个方面的要求。 三、设计重点 1.功能需求分析
在初步设计阶段，我们需要充分了解客户的功能需求和使用要求。通过与客户沟通，明确建筑的主要使用功能和空间布局，包括但不限于办公区、会议室、休息区、厨房等。而后根据这些需求，合理确定建筑的平面布局和空间划分。 2.结构安全性 结构安全性是一个建筑设计中至关重要的方面。在初步设计阶段，设计师需要结合建筑形式和使用要求，合理确定建筑的结构形式和材料选择。同时，还需要进行相应的结构分析和计算，确保建筑的结构安全性。 3.外观设计 建筑的外观设计是建筑初步设计中一个不可忽视的方面。通过合理的外观设计，可以使建筑在视觉上更加美观和吸引人。在
设计建筑的外观时，需要充分考虑建筑的功能、使用要求和环境特点，以及当地的规划和建筑风格。 4.环境配套 建筑的环境配套是与建筑环境相配合的一系列设施和设备的组合。在初步设计阶段，需要充分考虑建筑周边的环境条件和配套设施的安排。例如，停车位、绿化带、道路通行等，都需要在设计中合理安排。 四、设计内容 1.建筑方案设计 建筑方案设计是建筑初步设计的核心内容。在这个阶段，设计师需要根据客户需求和功能要求，制定出一个切实可行的建筑方案。方案设计需要充分考虑建筑造型、空间布局、结构安全、建筑外观和环境配套等各个方面的要求。

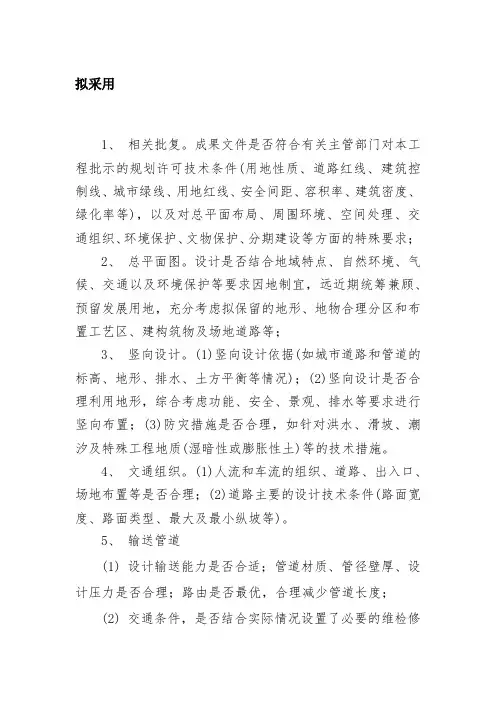

拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求； 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等； 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度； (2)交通条件，是否结合实际情况设置了必要的维检修
