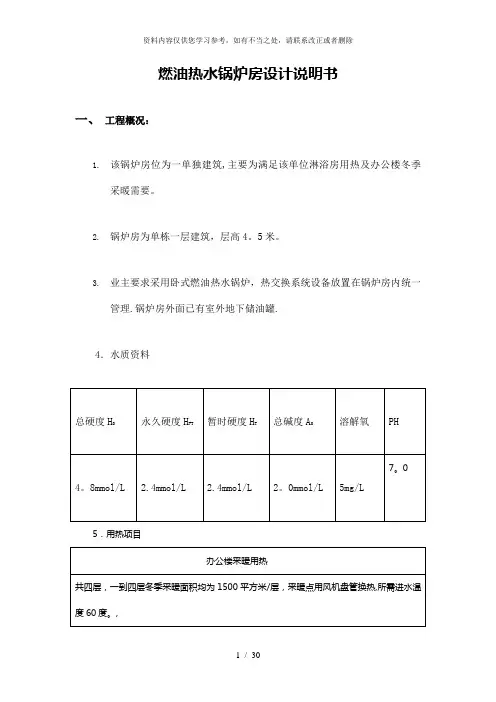

燃油热水锅炉房设计说明书
一、工程概况:
1.该锅炉房位为一单独建筑，主要为满足该单位淋浴房用热及办公楼冬季采暖需要。
2.锅炉房为单栋一层建筑，层高4.5米。
3.业主要求采用卧式燃油热水锅炉，热交换系统设备放置在锅炉房内统一管理。锅炉
房外面已有室外地下储油罐。
4．水质资料
5．用热项目
二、参考文献：
①《锅炉房设计规范》（GB 50041－92版）
②《采暖通风与空气调节制图标准》（GB144-88版）
③《锅炉及锅炉房设备》中国建筑工业出版社
④《燃油燃气锅炉及锅炉房设计》机械工业出版社
⑤《锅炉课程设计指导书》中国电力出版社
⑥《燃油燃气锅炉结构设计及图册》西安交通大学出版社
⑦《建筑给水排水工程》清华大学出版社三、建筑平面图：
单位办公楼
燃油热水锅炉房设计计算书
一、锅炉房系统方案设计：
1、锅炉的选择：根据生产、生活、采暖的每小时的最大耗热量，同时考虑同时使用系数，管网热损失和锅炉房本身自用热量，采用燃油热水锅炉。
2、燃油系统：燃油管从油罐经埋地管进入室内，连接至锅炉，采用一锅炉一油泵系统，方便且互为备用，3倍设计耗油量进，2倍设计耗油量出，即防止符合突然变化，又使油处于循环状态，可以防止结冻。日用油箱间放置日用油箱，事故油箱，并经常检查，更换，防止结冻。
3、水循环系统：根据业主要求，生活热水供应系统采用容积式换热器经水水换热，热水供暖采用板式换热器水水换热供暖，从锅炉出水管出来的水分两路分别至板式换热器和容积式换热器，采用并联管路连接，经回水回到锅炉，不断循环。
4、给水系统：给水从自来水引入口引至水处理间经离子交换器处理，由给水泵引至锅炉进行补水。离子交换器置于水处理间。
5、排烟系统：从锅炉出来得烟气经烟管引至烟囱，烟囱设置于日用油箱间。
二、锅炉本体计算：
1、热负荷计算：
查《锅炉及锅炉房设备》P402，最大热负荷Q max
是选择锅炉的主要依据，可根据附2-1
5443322110max )(Q Q K Q K Q K Q K K Q ++++= KW
1Q ，2Q ，3Q ，4Q ——分别为采暖，通风，生产，生活最大热负荷；
5Q ——锅炉房除氧用热；
1K ,2K ,3K ,4K ——分别为采暖，通风，生产，生活负荷同时使用系数；
0K ——锅炉房自耗热量和管网热损失系数。 1）采暖季最大计算热负荷
生活用热负荷：查《建筑给水排水工程》P152表5-2，采暖供回水温度为95℃/70℃，容积式换热器生活热水供回水温度为40℃/5℃，一个淋浴器无淋浴小间小时用水量取300L ，热水用热计算公式按《建筑给水排水工程》P158式5-2
8141000
36004187
%100401553003600)(012=??????=-=∑
bC N t t q Q r r h ρ KW
0N ——同类卫生器具数；b ——同类卫生器具同时使用百分数，公共浴室淋浴器按100%
计算；C ——水的质量热容，C =4187J/（Kg.℃）
5.32527)8145.02000(05.1)(22110max =?+?=+=Q K Q K K Q KW
式中 0K ——锅炉房自耗热量和管网热损失系数，取1.05； 1K ——采暖用热同时使用系数，取1；
3K ——生活用热同时使用系数，生活用热可提前1h 加热，故取0.5； 2）非采暖季最大计算热负荷
4288145.005.1)(22110max =??=+=Q K Q K K Q KW
2、确定锅炉型号及台数
根据锅炉房的计算容量，所需热水参数和供应燃料品种，选用2台热功率为1.4MW 的卧式燃油热水锅炉，即WNS1.4-0.7-95/70-Q 型锅炉，锅炉房额定总功率为2.8MW ，采暖季节，工作时两台锅炉运行采暖，非采暖季节，只需投入一台运行，本锅炉房不设备有锅炉，俩台锅炉互为备用，锅炉的检修保养安排在非采暖季节进行。热水锅炉技术参数如下：
三、水处理系统计算
1、本设计拟采用钠离子交换软化给水。采用低速逆流再生钠离子交换器进行软化。 锅炉房采暖季的最大给水量即为本锅炉房所需补充的软化水量：
h m h t kG G x b /01.1/01.114.101%13
==?==
2、 钠离子交换器的选择计算（下表）
查《锅炉及锅炉房设备》P295，表10-2，锅炉给水允许水硬度H=0.03mmol/L ，
2 软化速度 m/h 再生或逆洗流速采用3—6m/h 4.5
3 所需交换器截面积 F ’ ㎡ G b =1.01/4.5
0.23 4 实际交换器截面积 F ㎡ 选用?600交换器 0.283 5 交换剂层高度 h m 交换器产品规格 1.6 6 运行时实际软化速度
v m/h G b /F=1.01/0.283 3.57 7 交换剂体积 V m 3
hF=1.6×0.283
0.46 8 交换剂工作能力 E 0 ge/ m 3
732#
树脂1100~1500
1100 9 交换器工作容量 E ge V E 0=0.46×1100=506 506 10 反洗、还原及正洗时间
T
h T=
6015+6030+60
40 1.42 11 小反洗时间 min 反洗时间取为15min 15 12 小反洗水流速度 m/h 控制在12m/h 一下
9 13 小反洗耗水量 V 1
m 3
F =0.283×15×9/60
0.64 14 静置时间 min 交换剂回落、压脂平整，取用
4 1
5 再生剂纯度 % 工业用盐，取用 95 1
6 再生剂单耗 q g/ge 逆流再生
90 17
再生一次所需再生剂量
Kg
Eq/1000
=506×90/(1000×0.95)
48
18 再生液浓度 % 取用 5 19
再生一次稀盐液体积
m 3
/1000=48/(1000×0.05)
0.96
20 再生一次耗水量 m 3
近似等于
0.96 21 再生速度 m/h 低速逆流再生，取用
1.8 22 再生时间 min 60/F =60×0.96/0.283×1.8
113 23
逆流冲洗时间
min
逆流冲洗时间一般为30~40min
35
24 逆流冲洗耗水量 m 3
F /60=5.5×0.283×35/60
0.91 25 小正洗时间 min 小正洗时间为10min 左右
10 26 小正洗速度 m/h 取用
8 27 小正洗耗水量 m 3
F /60=0.283×8×10/60
0.38 28 正洗时间 min 取用 40 29 正洗速度 m/h 取用
17.5 30 正洗耗水量 m 3
F
/60=0.283×40×17.5/60 3.3 31 再生需用自来水耗量 m 3
+
+=0.64+0.38+3.3 4.32 32 再生需用软水耗量 +=0.96+0.91 1.87 33
再生一次总耗水量
m 3
+
=4.32+1.87
6.19
经软化后出水硬度≤0.03mmol/L ，符合《工业锅炉水质标准GB1576—2001》总硬度
≤0.6mmol/L 的要求。
3、再生液（盐液）的配制和贮存设备 1）、浓盐液池体积计算
本锅炉房钠离子交换器运行周期为29+5.1=34.1小时，每再生一次需40.3KG ，如按照储存10天的食盐用量计算，则浓盐液（浓度26%）池体积为：31.11000
26.01.343
.402410m =????
2）、稀盐液池体积计算
再生一次所需的稀盐液（浓度5%）的体积为0.96 m 3
，若按有效容积系数0.8计算，稀盐液池体积为1.2 m 3
。本设计拟用混凝土砌筑一个尺寸为800×1000×1500盐池，浓、稀盐池各为一个。 5、盐液泵的选择
盐液泵的作用：其一是将浓盐液提升至稀盐液池；其二是输送稀盐液至离子交换器，过量的部分稀盐液流回稀盐液池进行扰动，使之浓度均匀。盐液泵运转时间短，不需设置备用泵。为防盐液腐蚀，选用102型塑料离心泵一台：流量6t/h ，扬程196KPa ；电动功率1.7KW ，转速2900r/min ，进口管径Dg40，出口管径Dg40
6、原水加压泵的选择
为了确保再生时所需的反洗水压和软化过程所需克服交换器阻力的水压，特设原水加压泵1台：型号IS65-40-250，流量12 m 3
/h ，扬程196KPa ，电机Y100L1-4，功率2.2KW ，转速1450r/min ，进口管径Dg40，出口管径Dg40。
2）排水处理：根据《燃油燃气锅炉及锅炉房设计》P252表5-3，热水锅炉热水温度≤95℃采用锅内加药水处理，使水质标准达到如下：参考《燃油燃气锅炉及锅炉房设计》P277表5-23如下：
本设计锅炉采用热水循环系统，对循环回水可采用自动加药装置。锅炉运行时，用户可以根据水质情况选购缓蚀剂、阻垢剂、除氧剂、碱度调节剂等，以改善回水水质。由于采用循环水系统，排水系统主要为排污系统，通过污水管排至下水道，水污染严重的可先进行初步处理再排至下水道。
四、锅炉热水循环系统及热交换系统计算
1、锅炉热水循环系统 1) 锅炉循环水量的计算
t
c kQ
G ?=
86.0 t/h 式中 Q ——锅炉额定热负荷，KW ；
K ——管网散热损失系数，取1.05； C ——管网热水的平均比热容，KJ/(kg.℃)； t ?——热水供回水温差，℃。
57.5025
11400
05.186.086.0=???=?=
t c kQ G t/h 2）循环水泵扬程的计算
)
(1.1321H H H H ++≥
式中 1H ——锅炉房阻力损失，取100KPa ；（1.1为富裕压头） 2H ——供回水管网阻力损失； 3H ——热交换器阻力损失，取50KPa 。
)3.01(2+=RL H
式中 R ——比摩阻，热水管道取60Pa/m ；
L ——供回水管路实际长度；（0.3为局部阻力损失取沿程损失的30%）
KPa Pa RL H 652.226523.13460)3.01(2==??=+=
O mH KPa H H H H 23215.17168)50652.2100(1.1)(1.1==++=++≥
循环水泵台数采用一台锅炉配一台泵的形式，故选用2台KQL80-160(1)B 立式循环水泵。循环水泵技术参数如下：
型号：KQL80-160(1)B 流量：56.3h m /3
扬程：21m
3)锅炉房循环水进出总管管径计算： 总流量由下式计算：t
c kQ
G ?=
86.0 14.10125
11400205.186.086.0=????=?=t c kQ G t/h （h m /3）
若取管内流速为1.5m/s 。则每台循环水管管径可由下式计算：
mm v G d 1555
.114
.1018.188
.180=?==，取DN160mm 。 0d ——管道内径，mm ；
G ——工作状态下的体积流量；
v ——工作状态下的流速，m/s ；
4）水泵至锅炉循环水管管径计算：（同上）
57.5025
11400
05.186.086.0=???=?=
t c kQ G h m /3
若取管内流速为1.5m/s 。则每台循环水管管径可由下式计算：
mm v G d 1105
.157.508.188
.180=?== 水泵至锅炉循环水管管径取4110?φ。 送至容积式交换器管路：
.42925
181405.186.086.0=???=?=
t c kQ G h m /3 mm v G d .2835
.1.4
298.188
.180=?==，取90mm 。 板式换热器：mm v G d .4495
.1.429257.508.188.180=-??==，取50mm 。 2、锅炉补水系统 1）补给水量计算：
查《锅炉及锅炉房设备》，补水量取循环水量的百分数，公式即为x b kG G = 式中 K ——热网补水率，取1%；
∴给水量为h m h t kG G x b /01.1/01.114.101%13
==?==
若取管内流速为1.5m/s 。则每台给水管管径可由下式计算：
mm v G d 5.155
.101.18.188
.180=?== 取给水管管径20mm 。 锅炉补水连接管：mm v G d 112
5.101.18.188.180=??==，取15mm 。 2）补水泵所需扬程计算：
)(1.121h H H H -+≥
式中 1H ——补水点压力；（1.1为富裕压头）
2H ——补水管路阻力损失，由于管路较短，流量较小，压力损失取2mH 2
O ；
h ——补水箱最低点比补水点高出的距离，本设计，水箱置于设备房，高度取0；
补水点压力根据用户最高点供水压力不汽化情况计算。设计为4× 4.5+3=21 mH 2
O ；
O mH h H H H 2213.25)221(1.1)(1.1=+?=-+≥
本设计采用1台补给水泵，水泵参数如下：
2、热交换系统：
1）热水供暖热交换系统，热水交换采用板式换热器，与锅炉出水进行热交换，使供暖出水温度到达要求的供热温度60℃，规格型号如下：
2）热水淋浴热交换系统，根据设计要求采用容积式换热器将锅炉出水温度交换到淋浴热水系统所要求出水温度。
2.1）淋浴热水容积式换热器计算选型：淋浴热水容积式换热器计算选型：设室内供水管道内流速为0.8s m /3
，
h m t c kQ G /.41355
1814
05.186.086.03=???=?=
热媒进出水温度95/70℃，一次水供回水温度60/5℃。 贮水容积Ve
L t t SQ Ve c r h 63855
163.11000
8145.0)(163.11000=???=-?=
式中S=0.5h 为贮热时间，查自《建筑给水排水设计规范》GB15-88选取 （2）总容积
L Ve V 73463815.115.1=?==
（4）计算传热面积 ① 总传热面积F
2.672500
2
)560()7095(1000
81415.115.1m t K Q F =?+-+??=?=
（5）确定选型：
根据上述条件，现选型参数如下：
五、锅炉排烟系统计算
1）燃油料燃烧所需空气量，根据《燃油燃气锅炉及锅炉房设计》P65页，当缺乏元素分析数据时，则可根据经验公式（2-7）近似求出标准状态下的0
V 值：
2418685.00
+?=y
DW
Q V
0V ——理论空气量，kg m /3；
y DW Q ——燃油地位发热值，KJ/Kg 。
Kg
KJ Q y DW /42874
84.0879084.07.31676.4641587907.31676.4641522=?-?+=-+=ρρkg m Q V y
DW /7
.10241864287485.02418685.030
=+?=+?=
在实际工作中，因为进入锅炉的空气和燃料不可能达到充分而理想的混合，所以送入锅炉的空气量V 通常大于理论空气量，才能使燃料尽量燃烧完全，所以
kg m V V /77.117.101.130=?==α
α值通常为1.1—1.2.
燃烧所需空气量为：s m h m V Q G /85.0/7.307677.114.26133==?=?=
2）燃料油燃烧烟气量计算： 实际烟气体积计算公式如下：
00)1(0161.1V V V y y -+=α
002222O
H
N so co y V V V V V +++= 0y V ——理论烟气量，m 3/kg ；
2co V ——标准状态下CO 2体积，m 3/kg ； 2so V ——标准状态下SO 2体积，m 3/kg ；
2
N V ——标准状态下N 2体积，m 3/kg ； 0
2
O H V ——标准状态下水蒸气体积，m 3/kg ； kg
m V W H N V S C V y y y y y y /17
.1268.189.860.1)
0161.00124.0111.0()008.079.0()375.0(01866.03000=++=++++++=kg m V V V y y /31
.137.101.0061.117.12)1(0161.1300=??+=-+=α
所以锅炉房设计小时烟量为
s m h m V Q G y /97.03600
3478
/3478
31.134.26133==
=?=?=
3）排烟温度计算：根据
273
273)
(0+?+=y k py y t V V B V α
y V ——烟气量，m 3/h ；
B ——锅炉额定负荷下燃油消耗量，m 3
/h ；
py V ——炉膛出口处的过程空气系数下相应于每标准状态m 3燃气的排烟量，m 3/ m 3；
α?——烟道漏风系数，一般取0.05；
0k V ——1 m 3燃油燃烧所需的理论空气量，m 3/ m 3；
y t ——排烟温度，℃。
4）烟道管网计算：
根据《燃油燃气锅炉及锅炉房设计》P284页，表6-1，采用机械引风，采用金属管道，流速选用16m/s 。 根据式（6-5）：w
V
F 3600=
F ——流道截面面积，2
m ；
V ——烟气流量，m 3/h ；
w ——烟气流速，m/s ；
20606.016
97
.03600m w V F ===
所以
mm m F
d 278278.014
.30606
.0414
.34==?==
选用外径D280mm 的风管，外径允许偏差为±1mm ，壁厚为0.75mm 。 单台锅炉的排烟量：
s m h m V Q G y /485
.02
36003478
/2
/34782/31.134.26133=?=
=?=?=
20303.016
485
.03600m w V F ===
mm m F
d 197278.014
.30303
.0414.34==?==
选用外径D200mm 的风管，外径允许偏差为±1mm ，壁厚为0.75mm 5）烟囱直径计算：
烟囱高度确定：根据《锅炉及锅炉房设备》P259，表8-6，烟囱最低允许高度取为20m ，故取烟囱高度22m 。
根据《锅炉及锅炉房设备》P259，烟囱直径
mm m w V d yz 278278.016
3478
0188.00188
.02
2==?
== 烟囱底部（进口）直径1d 为：yz iH d d 221+=
i ——烟囱锥度，通常取0.02—0.03。
mm iH d d yz 1.27922025.02278221=??+=+=烟囱底部直径取280mm,烟囱出口直径
根据所选锅炉型号，烟囱出口直径为350mm 。 6）排烟风机选型
烟道阻力计算：锅炉烟道通常是截面较大长度较短，因而摩擦力较小，烟道的总阻力值主要由局部阻力来确定，因此机械通风时，摩擦阻力计算可以进一步做一些简化，局部阻力计算，烟道三通，局部阻力系数3.0，锅炉接管阻力系数0.5，变径管阻力系数0.5，所以ξ=3+0.5×2+0.5=4.5，
Pa v p j 84.7712
34
.116165.42
2
=???
==?ρξ
，由于沿程阻力损失较小，故取局部阻力
损失的10%，所以Pa p p j 850
84.7711.11.1=?=?=?
烟囱阻力计算：烟囱阻力损失Pa p p y 3095
.620
2.77
3.13.111=?
?=?=?故所需风机压力Pa P P P 11593098501=+=?+?=
排烟风机选型如下：
六、燃油系统计算
1）燃油系统：
本设计燃油系统采用柴油，2台130.7Kg/h 锅炉，淋浴按提前0.5个小时加热，，淋浴热水供应从早上9点连续供应到8点，共计11.5个小时，采暖季节热水供暖按24小时供应，非采暖季节停用。采用两台油泵，采暖季节两台同时运行，非采暖季节一台油泵运行，安检安排在非采暖季节。 2）燃油量计算：
2.1）采暖季节：h m h kg G /31.01000
84.04
.261/4.2617.13023=?==?=
每周按5天计算，一个星期耗油量为：
32
.3752431.0m G =??=，故选用403m A 型直埋式储油罐，油罐型号如下：
日用耗油量为：344
.72431.0m G =?=，日用油箱的总容量一般不大于锅炉房一昼夜
的需要量，对于柴油，需要的热轴油日用油箱容量不大于13
m ,故日用油箱选型型号如下：
事故油箱选用：当储油罐不能向锅炉供油或者日用油箱由于故障不能供油时，可在锅炉设置事故油箱，事故油箱油量一般为1-3天日用油量，本设计取1天，故日用耗油量为：
344
.72431.0m G =?=，故选型如下：
2.2）非采暖季节：h m h kg G /16.01000
84.0/7.1303=?=
=，剩余油量可作为储备
用。
3)燃油管道水力计算：
根据《燃油燃气锅炉及锅炉房设计》P114，式2-45，w
Q
d 8
.18=,其中供油管按最大设计小时耗油量的3倍计算，回油管按最大设计小时耗油量的2倍计算，所以
mm w Q d 7.19486
.016.038.188
.18=?==，故取DN20(Φ25×2.5)的油管。回油管故也取DN20(Φ25×2.5)。 燃油管道压力降计算：
21h h h ?+?=?
式中 1h ?——沿程阻力损失；
2h ?——局部阻力损失，局部阻力损失取沿程阻力损失的30%；
油管流速计算：查《燃油燃气锅炉及锅炉房设计》P124表2-55，流量为0.48h m /3
，流速为0.424s m /3
，，根据油管流速，查《燃油燃气锅炉及锅炉房设计》P11表2-50， 选用恩式粘度为1—2的油质。运动粘度选为0.1×10-4m 2
/s, 查《燃油燃气锅炉及锅炉房设计》P124表2-55,m 每100m 压降为34KPa 。油管供回管路长度共为50m,故
KPa KPa h 172
34
1==
?
KPa h h h h 1.22173.13.1121=?=?=?+?=?
4）油泵计算选型 油泵扬程的计算
)(1.121H H H +≥
1H ——锅炉房阻力损失，取100KPa ；（1.1为富裕压头）2H ——供回油管网阻力损失；
油柱m KPa H H H 16840
807.91000
31.13431
.134))1.22100(1.1)(1.121=??=
=+=+≥
选用两台燃油泵，分别接至两台锅炉，采暖季节两台同时运行，非采暖季节一台运行。根据上述条件，选用YG 型离心油泵参数如下：
5）燃油燃烧器选择：
根据燃油量，燃油压力，燃油温度等，选用两台燃烧器，选择燃油燃烧器如下：
（注：素材和资料部分来自网络，供参考。请预览后才下载，期待你的好评与关注！）
1 设计名称：辽宁省沈阳市某大学学生宿舍采暖设计 2 工程概况 本工程为辽宁省沈阳市某大学一栋三层的学生宿舍楼，其中有宿舍、盥洗室、卫生间等用途的房间。层高为3米，建筑占地面积约627平方米，建筑面积约1879平米。本工程以95℃热水的市政管网为热源、为本学生宿舍设计供暖系统。 3 设计依据 3.1任务书 <<供热课程设计提纲>> 3.2规范及标准 [1]<<采暖通风与空气调节设计规范>>GBJ 19-87 [2]<<通风与空气调节制图标准>>GJ114-88 [3]<<简明供热设计手册>>中国建筑工业出版社 3.3设计参数 室外气象参数[1] ：1.地理位置: 辽宁省 沈阳市 2.台站位置: 北纬 41.76 东经 12 3.4 3.大气参数: 大气压 1020.8 Kpa 采暖计算温度-19℃ 室外相对湿度 64.00 % 室外平均风速 3.2 m/s 室内设计温度见表[1]。 表[1]室内设计参数 房间功能 宿 舍 盥洗室 卫生间 走 廊 楼梯间 室内设计温度(℃) 18 18 18 16 16 4 围护结构要求 为了保证室内人员的热舒适性要求，根据室内空气温度与围护结构内表面的温差要求来确定围护结构的最小传热阻（经济传热热阻）。 4.1围护结构确定 根据参考资料，本工程选择厚度为370mm ，红砖双面抹灰外墙结构才可以满足室内人员的热舒适性要求。内墙选择240mm 砖墙双面抹灰的结构。为了减少冬季的冷风渗透和考虑到装修的标准，选择双层推拉窗作为外窗。 5 采暖热负荷计算 对于本学生宿舍楼的热负荷计算只考虑围护结构传热的耗热量和冷风渗透引起的耗热量，人员、灯光等得热作为有利因素暂不考虑在热负荷计算当中。 围护结构基本耗热量按下式计算： a t t KF q w n )('1-= 式[1] 式中：K ――围护结构的传热系数，W/m 2·℃；
浙江理工大学 建筑环境与设备工程专业 锅炉及锅炉房设备课程设计（燃油热水锅炉房设计） 班级10建环（1）班 姓名陈孝岩 学号J10150109 设计时间2013年12月 指导教师王厉
锅炉及锅炉房设备课程设计说明书 一、工程概况: 1.该锅炉房位为一单独建筑，主要为满足该单位淋浴房用热及办公楼冬季采暖需要。 2.锅炉房为单栋一层建筑，层高4.5米。 3.业主要求采用卧式燃油热水锅炉，热交换系统设备放置在锅炉房内统一管理。锅炉 房外面已有室外地下储油罐。 4．水质资料 总硬度H0永久硬度H FT暂时硬度H T总碱度A0溶解氧PH 4.8mmol/L 2.4 mmol/L 2.4 mmol/L 2.0 mmol/L 5mg/L 7.0 5．用热项目 办公楼采暖用热 共四层，一到四层冬季采暖面积均为1500平方米/层，采暖点用风机盘管换热，所需进水温度60度。, 淋浴热水用热 供给淋浴房用热，通过容积式热交换器使得锅炉循环水加热自来水，供应40个淋浴位置，从早上9：00一直开放到晚上8：00。 二、参考文献： ①《锅炉房设计规范》（GB 50041－92版） ②《采暖通风与空气调节制图标准》（GB144-88版） ③《锅炉及锅炉房设备》中国建筑工业出版社 ④《燃油燃气锅炉及锅炉房设计》机械工业出版社 ⑤《锅炉课程设计指导书》中国电力出版社 ⑥《燃油燃气锅炉结构设计及图册》西安交通大学出版社 ⑦《建筑给水排水工程》清华大学出版社
三、建筑平面图： 自来水进 淋浴房 值班室 单位办公楼
锅炉及锅炉房设备课程设计计算书 一、锅炉房系统方案设计： 1、锅炉的选择：根据生产、生活、采暖的每小时的最大耗热量，同时考虑同时使用系数，管网热损失和锅炉房本身自用热量，采用燃油热水锅炉。 2、燃油系统：燃油管从油罐经埋地管进入室内，连接至锅炉，采用一锅炉一油泵系统，方便且互为备用，3倍设计耗油量进，2倍设计耗油量出，即防止符合突然变化，又使油处于循环状态，可以防止结冻。日用油箱间放置日用油箱，事故油箱，并经常检查，更换，防止结冻。 3、水循环系统：根据业主要求，生活热水供应系统采用容积式换热器经水-水换热，热水供暖采用板式换热器水-水换热供暖，从锅炉出水管出来的水分两路分别至板式换热器和容积式换热器，采用并联管路连接，经回水回到锅炉，不断循环。 4、给水系统：给水从自来水引入口引至水处理间经离子交换器处理，由给水泵引至锅炉进行补水。离子交换器置于水处理间。 5、排烟系统：从锅炉出来得烟气经烟管引至烟囱，烟囱设置于日用油箱间。 二、锅炉本体计算： 1、热负荷计算： 查《锅炉及锅炉房设备》P402，最大热负荷Q max 是选择锅炉的主要依据，可根据附2-1 5443322110max )(Q Q K Q K Q K Q K K Q ++++= KW 1Q ，2Q ，3Q ，4Q ——分别为采暖，通风，生产，生活最大热负荷； 5Q ——锅炉房除氧用热； 1K ,2K ,3K ,4K ——分别为采暖，通风，生产，生活负荷同时使用系数； 0K ——锅炉房自耗热量和管网热损失系数。 1）采暖季最大计算热负荷 生活用热负荷：查《建筑给水排水工程》P152表5-2，采暖供回水温度为95℃/70℃，容积式换热器生活热水供回水温度为40℃/5℃，一个淋浴器无淋浴小间小时用水量取300L ，热水用热计算公式按《建筑给水排水工程》P158式5-2
采暖热负荷的计算方法((0 目前绝大多数企业为节省时间，采用的热负荷确定方法均为估算法，即用房间面积乘以每平方米的设计热负荷指标。通常为朝南房间为120W/m2，其它房间为120W/m2-150W/m2不等，全凭设计人员的经验和感觉。为了设计效果，尽可能往大值选取。最终导致一些散热器型号选取过大，大马拉小车的现象在目前供暖设计中屡见不鲜，导致用户的初投资增加，整个供暖系统的花费加大。 站在为客户省钱的角度，尽可能规范选取散热器型号，我们的热负荷选择只需在充分满足房间温度的要求下，上下有轻微浮动即可。 以本公司原本设计的锦苑天元坊15幢的某户家庭暖气系统为例。该设计说明中缺少一些关键的技术参数，如：建筑物所处楼层（是否有屋顶），整个建筑物的维护结构资料（外墙，外窗，地面的材质和传热系数），扬州市的气象参数等，导致估算出来的某些房间热负荷太大。以书房为例，书房面积8.2m2，选取的是雅克菲钢制板式散热器，规格型号22K-600-800，热量1399W，算下来单位设计热负荷高达170W/m2，以北方比较成熟的供暖工艺来说，从节能角度出发，某户用热的单位面积热量超过98W/m2就要罚款，由此可见我们的设备选型不太合理，需要改进。 仍以该住宅的书房为例，采用常规的热负荷计算方法，其中维护结构：层高3m，外墙：双面抹灰24空心砖墙，传热系数为1.47W/m2·K，外窗：金属框 经过计算，在保证房间温度18o C的情况下，最东北角的房间热负荷为957W。单位面积平均负荷为116 W/m2，其他房间由于朝向等因素，该值会相应降低。而本设计选择的散热器其单位设计热负荷高达170W/m2，选择稍大，如选择小一号的散热器22K-600-600，热量1061W即可满足要求。 但是这种计算相对复杂，每个房间的外墙，外窗都要计算，如果是底层或者是顶层还需计算地面和顶层的散热量。工作量很大，对于企业设计不太适用。
巴楚县集中供热燃煤锅炉房 设计说明书 学校：新疆大学 班级：建筑环境与设备工程10-1班学号： 20102203204 姓名：侯国春 指导老师：吴梅花 完成日期： 2013年3月
摘要 本工程为新疆巴楚县集中供热燃煤锅炉房设计，采暖面积为56.5万平方米，采暖半径3000米，采暖方式散热器采暖，设换热站，锅炉的供回水为115/70℃。 在本说明书中系统详细地解释了该锅炉房设计的原理和设计依据，并给出了合理的设备选型依据和主要设备的型号。根据建筑设计节能要求，计算出最大热负荷为39.19 MW。本设计选用3台SZL14-1.0/115/70-AⅡ型锅炉。单台锅炉额定功率为14MW，工作压力为1.0MPa，并根据水力计算确定管段的尺寸及水泵和风机型号。 关键词：燃煤锅炉房；热水采暖；锅炉选型；水处理；运煤除渣系统；风系统；锅炉房工艺布置。
Abstract This project is the design of Xinjiang Bachu County Central heating boiler room,heating area of 565000 square meters, heating radius of 3000 meters, heatingradiator heating, a heat exchange station, boiler water supply and return to 115/70 ℃. In the specification system explained in detail the principle and the design on the basis of the boiler room design, and gives the selection of equipment on the basis of reasonable and main equipment type. According to the requirements ofbuilding energy saving design, calculate the maximum heat load is 39.19MW. This design uses 3 SZL14-1.0/115/70-A Ⅱ boiler. A single boiler with rated power of14, working pressure is 1, and the calculation to determine the hydraulic pipeaccording to the size and the water pump and fan model. Keywords: coal-fired boiler room; hot water heating; boiler selection; water treatment; coal slag removal system; air system; layout of boiler room.
锅炉及锅炉房设备 课程设计 设 计 计 算 书 设计课题；某游泳池油锅炉房设计 学院：建工学院 班级：×××× 姓名：***** 学号：****** 导师：***** 日期：2013.12.29—2014.1.6
锅炉及锅炉房设备课程设计计算书 一、设计题目：某游泳池油锅炉房设计 二、设计概况：该锅炉房位于杭州市下沙镇高教大学园区某游泳池地下室（见附图，地面相对标高为-4.0m），为新建锅炉房，以满足游泳池冬季空调、地板辐射采暖、平时游泳池循环水和淋浴热水系统用热。 三、原始资料： 四、热负荷计算及锅炉选型 1、热负荷计算 （1）空调用热负荷 民用及工业、企业辅助用建筑的房屋供暖耗热可用建筑平面热指标q来概算： Q=A0q Q——建筑物供暖设计耗热量，W A0——建筑面积，m2 （出自《供暖通风设计手册》P260） ①游泳池大厅： q值查《供暖通风设计手册》P261表6-29得q = 150W/ m2 A0=2160 m2 ∴Q = 2160×150 =324000 W = 278640 kcal/h ②辅助用房： q值查《供暖通风设计手册》P261表6-29得q=80W/ m2 A0=324m2 ∴Q = 324×80 = 25920 W = 22291 kcal/h （2）地板辐射采暖 属于局部地点辐射，采暖面积为650 m2。 查《采暖通风与空气调节规范》P63表3.4.13 人体所需的辐射照度与周围空气温度的
关系表，当周围空气温度为16℃时， 所需的辐射照度为81W/m ∴ 地板辐射采暖的热负荷Q=650×81=52650W=45279 kcal/h （3）淋浴热水系统 查《现代建筑设备工程设计手册》P254 可得到如下计算公式： 工业企业生活间、公共浴室等设计用水量计算： ∑ =3600 0b n q Q h r 式中 Q r ——设计用水量， q h ——卫生器热水小时用水定额（L/h ）(查《现代建筑设备工程设计手册》表6.2-2) n 0——同类型卫生器数， b ——卫生器同时使用百分数，公共浴室取100% 耗热量计算公式： Q = Q r c ( t r - t l ) 式中 Q ——设计小时耗热量，W 或kcal/h c ——水的比热容， t r ——热水温度，℃ t l ——冷水温度，℃ Q r ——设计用水量， 本系统计算中：q h =300 L/h n 0=50 b=100% t r =60℃ t l =5℃ ∴Q=（300×50×100%）×4.19×（60—5）/3600 =960×103 W=826×103 kcal/h （4）游泳池循环水加热 查《给排水设计手册》第二册 室内给水排水P293 ①水面蒸发热损失： W 1= r （0.0178+0.0152V ）（P b -P Z ）F (kcal/h) 式中 r=581.9 kcal ／kg V=0.5m/s P b =26.7mmHg P Z =15.2mmH 2O F=50×21=1050m 2 ∴W 1=581.9×(0.0178+0.0152×0.5)(26.7-15.2) ×1050=178471.64 kcal/h 1000w=860 kcal/h ②水面传导热损失: W 2=α F(t s -t q ) kcal/h =8×50×21×(27-26)=8400 kcal/h ③池壁和池底传导热损失 W 3=∑-)(t s p t t KF （kcal/h ） =1.0×(21×1.5×2+50×1.5×2+50×21)(27-26)= 1263 kcal/h ④管道设备传导热损失 管道和设备的传导热损失W 4可参照《现代建筑设备工程设计手册》第4章中热水循环管网计算方法进行计算。 为了简化计算可采用以下估算方法: W 1+ W 2+ W 3+ W 4=1.15 W 1 ⑤补给水加热耗热量
沈阳地区居住建筑采暖热负荷计算统一规定 2008，1 一、依据：辽宁省地方标准?居住建筑节能设计标准?DB21/T1476-2006 J10922-2007 二、室内设计计算温度： 卧室、客厅、书房、餐厅、卫生间：20℃ （设计说明为18℃） 厨房：17℃ （设计说明为15℃） 三、 计算软件：鸿业暖通空调负荷计算软件4.0。 四、采暖热负荷计算统一规定： 1、围护结构的传热系数见下表：（按体型系数≤0.25） 另： a.房间窗宽<2.4m,窗户缝长按4m 计算;房间窗宽≥2.4m, 窗户缝长按8m 计算;带有露台的客厅，窗户缝长按10m 计算； 转角窗缝长按8m 计算。 对厨房、卫生间开设的小窗按窗户周长计算。 b.外窗渗风系数A1=0.5(III 级)。 2、朝向修正：采用软件给定数值。给定值如下： 南向—0.75 东、西向—0.95 北向—1.0 3、温差修正系数： a.与由外门窗的不采暖楼梯间相邻的隔墙，温差修正系数a=0.8;（辽宁省地方标准?居住建筑节能设计标准?规定与不采暖房间的隔墙、楼板的传热系数应为1.0W/m 2.k ，计算软件中的最大选取值仅为0.747 W/m 2.k ，故温差修正系数由a=0.6改为a=0.8）。 b.非采暖地下室上面的楼板，温差修正系数a=0.75。 4、主要房间（不包括厨房、卫生间、门厅）户间传热修正系数：1.5； 非主要房间（包括厨房、卫生间、门厅）户间传热修正系数：1.3。 5、其他：低温地板辐射采暖系统不计入一层地面（土壤）热负荷，但一层地面为不采暖地下室时，需计算楼板采暖热负荷。 6、底层为网点、车库时，其上一层住宅采暖热负荷的修正系数见下表: 五、多层及高层采暖热负荷分区方式：
采暖设计热负荷指标q计算 一、比较准确的计算方法，公式如下： (1) q=Q/A 分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）。 式中Q，A Q=Q1+Q2 1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为 Q1=A×F×K×(tn-twn) （2) 式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、维护结构的面积（m2）、传热系数[W/(m2·K)]、温差修正系数（采暖通风与空气调节设计规范，表4.1.8-1）是根据围护结构与室外空气接触的状况对室内外温差采取的修正系数、冬季室内计算温度（℃）、采暖室外温度（℃）。 围护结构附加耗热量Q1，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。根据采暖通风与空气调节设计规范4.2.6中规定进行修正。 2）加热由门窗缝隙渗入室内的冷空气的耗热量，计算公式为： Q2=0.28×cp×ρwn×L×(tn-twn) （3）式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、tn和twn与上同、Cp表示空气的定压比热容[kJ/(kg·K)] ,温度为250K时,空气的定压比热容 cp=1.003kJ/(kg·K),300K时,空气的定压比热容cp=1.005kJ/(kg·K),冬天可 按250K时的值算。ρwn表示采暖室外计算温度下的空气密度（kg/m3）、L表示渗透空气量（m3/h)、其计算公式如下： ×l×m×b （4) L=L 式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m·h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数（采暖通风与空气调节设计规范，附录D），b表示门窗缝渗风指数，
某工业锅炉房工艺设计 原始资料 1.地区：哈尔滨 2.热负荷资料 3.煤质资料 ⑴煤种：烟煤 ⑵煤元素元素分析 C y=55.5％H y=3％O y=3.8％N y=0.9％S y=0.5％ A y=26.3％W y=10％ 4.水质资料 水源：深水井水压0.3MPa
总硬度：H=4.84mge/L pH=7.8 溶解氧含量：3.5mge/L 5.气象资料 ⑴采暖室外计算温度：-26° ⑵采暖期室外平均温度：-9.5° ⑶采暖天数：179天 ⑷最大冻土层深度：2米 ⑸海拔高度：127.95米、 ⑹大气压力：冬：745.9mmHg 夏：735.9mmHg 一、热负荷计算 1.小时最大计算热负荷 D max=k0（k1D1+k2D2+k3D3+k4D4)k5D5 k0——室外管网散热损失和漏损系数，取1.10 k1——采暖热负荷同时使用系数，取1.0 k2——通风热负荷同时使用系数，取0.8~1.0 k3——生产热负荷同时使用系数，取0.7~0.9
k 4——生活热负荷同时使用系数，取0.5 D 1——采暖设计热负荷，为5.88t/h D 2——通风设计热负荷，为6.2t/h D 3——生产最大热负荷，为0.88t/h D 4——生活最大热负荷，为0.6t/h 所以；=max 1D 1.15（0.8?5.88+1.0?6.2+1.1?0.88+0.5?0.6）=14 t/h 2.小时平均热负荷 D pj =k 0（D pj1+D pj2+D pj3+D pj4）+D pj5 D pj1——采暖小时平均热负荷 D pj1= 1D t t t t w n pj n -- 由原始气象资料查得：t n =18℃ t pj =-9.5℃ t w =-26℃ ∴D pj1=) 26(18)5.9(18----*1.7=1.063t/h D pj2——通风小时平均热负荷 由采暖小时平均热负荷得 D pj2=0.875t/h D pj3——生产用热平均热负荷 D pj3=3.5t/h
采暖负荷计算书 一、工程信息 项目名称0采暖形式传统形式 地理位置0建筑层数5建筑高度 18 二、基本计算公式 计算原理参照《实用供热空调设计手册》陆耀庆,中国建筑工业出版社1.通过围护结构的基本耗热量计算公式 —基本耗热量 K —传热系数 F —传热面积 —室内空气计算温度—室外供暖计算温度α —温差修正系数 2.附加耗热量计算公式 —考虑各项附加后，某围护的耗热量—某围护的基本耗热量—朝向修正—风力修正 —两面外墙修正—窗墙面积比过大 —房高附加—间歇附加 α )(w n j t t KF Q -=j Q n t w t ) 1)(1)(1(.1j g f m li f ch j Q Q ββββββ++++++=1Q j Q ch βf βli βm βfg βj β
2若C<=-1或m<=0，可不计算冷空气渗透耗热量 3对于大于六层的高层建筑，计算中，若h<10m 时，h=10m ， 当无以上及门窗构造相关数据时，可采用换气次数法计算门窗隙缝的冷风渗透耗热量房间类型一面外墙有窗房间 二面外墙有窗房间 三面外墙有窗房间 门厅换气次数k 0.5 0.5-1.0 1.0-1.5 2 门窗隙缝的冷风渗透耗热量：Q 2=0.28*1*1.4*（t n-t w)*k*V 4.外门开启冲入冷风耗热量计算公式 —通过外门冷风侵入耗热量—某围护的基本耗热量 —外门开启外门开启冲入冷风耗热量附加率，参见[2]p128表4.1-12 三、气象参数 室外采暖计算温度℃-22风力附加系数0热压系数0.25风压系数 0.25东/西[朝向修正] 0北/东北/西北[朝向修正]0.1南[朝向修正] -0.23东南/西南[朝向修正] -0.13 kq j Q Q β?=33Q j Q kq β
冷热负荷计算书 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
计算书1项目概况 2建筑 2.1建筑信息 2.2规定指标检查 2.2.1体形系数 建筑体形系数：
2.2.2 规定性指标检查结果 建筑物体形系数不满足标准要求； 规定性指标不能全部满足，需要进行权衡判断。 设计软件：浩辰暖通工程设计软件 鉴定信息：建设行业科技成果评估证书 建科评[2009]062号 3 计算依据 3.1 外墙、架空楼板或屋面 3.1.1 热负荷 a) 基本耗热量： ()α?-??=w n j t t F K Q （） j Q ——温差传热耗热量，W K ——外围护结构传热系数，W/（m 2 ·℃） F ——外围护结构面积，m 2 n t ——室内设计温度，℃ w t ——室外设计温度，℃ α——温差修正系数 b) 附加耗热量： ()()()jan fg lang f ch j Q Q βββββ+?+?+++?=1111 （） 1Q ——附加耗热量，W ch β——朝向修正系数 f β——风力修正系数 lang β——两面外墙修正 fg β——房高附加,)4(02.0-?=h fg β，最大值不超过15% jan β——间歇附加
3.1.2 冷负荷 a) 冷负荷 ()n t t F K Q -?+??=-εττ （） τQ ——计算时刻冷负荷，W K ——外围护结构传热系数，W/（m 2 ·℃） F ——外围护结构面积，m 2 T -τ——温度波的作用时刻,即温度波作用于围护结构外侧的时刻,h ετ-t ——作用时刻冷负荷计算温度，℃ ?——负荷温度的地点修正值，℃ n t ——室内设计温度，℃ 3.2 外窗 3.2.1 热负荷 a) 基本耗热量 ()α?-??=w n j t t F K Q （） j Q ——基本耗热量，W K ——外窗传热系数，W/（m 2 ·℃） F ——外窗面积，m 2 n t ——室内设计温度，℃ w t ——室外设计温度，℃ α——温差修正系数 b) 附加耗热量 ()()()()gc jan fg m lang f ch j Q Q βββββββ+?+?+?++++?=11111 （） 1Q ——附加耗热量，W ch β——朝向修正系数 f β——风力修正系数 lang β——两面外墙修正 m β——窗墙面积比过大修正，当窗墙面积比大于1:1时，取m β=10% gc β——高层建筑外出窗的风力修正
设计题目：某住宅采暖系统设计
目录 第一章绪论 设计内容及原始资料、设计目的 第二章热负荷计算 围护结构基本传热量、附加传热量、 冷风渗透传热量计算 第三章散热器计算选型 散热器面积、片数计算、设备选型 第四章采暖系统水力计算 系统布置、水力计算 第五章设计成果 参考文献
第一章绪论 一、设计内容 本工程为哈尔滨市一民用住宅楼，住宅楼为六层，每一层有 8个用户，建筑总面积为 5740 ㎡。 二、原始资料 1.设计工程所在地区：哈尔滨 45°41′N 126°37 ′E 2.室外设计参数：冬季大气压 100.15KPa 供暖室外计算温度 -26℃ 冬季室外平均风速 3.8m/s 冬季主导风向东南风 供暖天数 179 天 供暖期日平均温度 -9.5℃ 最大冻土层深度 205cm 3.建筑资料 （1）建筑每层层高 3m； （2）建筑围护结构概况 外墙：砖墙，厚度为 240mm，保温层为水泥膨胀珍珠岩 l190mm，双面抹灰δ20mm；K0.45W/m2K 地面：不保温地面，K 值按地带划分，一共为四个地带； 屋顶：钢筋混凝土板，砾砂外表层 5mm，保温层为沥青膨胀岩l150mmK0.47W/（m2K） 外窗：单层钢窗，塑料中空玻璃（空气 12mm）K2.4 W/（m2K）
外门：木框双层玻璃门（高 2.0 米），K2.5W/m2.K。2100mm×1500mm，门型为无上亮的单扇门。 4.室内设计参数： 室内计算温度：卧室、起居室 18℃厨房 10℃ 门厅、走廊、楼梯间 16℃盥洗室 18℃ 三、设计目的 对该建筑进行室内采暖系统的设计，使其能达到采暖设计标准，同时符合建筑节能规范。 第二章热负荷计算 一、围护结构基本传热量 1.外围护结构的基本耗热量计算公式如下： Q= KF( tn- t w) a q ——围护结构的基本耗热量，W； K——围护结构的传热系数， F——围护结构的面积 tn——冬季室内计算温度 t w ——供暖室外计算温度 α——围护结构的温差修正系数 整个建筑的基本耗热量 Q1. j 等于它的围护结构各部分基本耗热量
XXXX大学环境工程学院课程设计说明书 课程《暖通空调》 班级 姓名 学号 指导教师 年月
