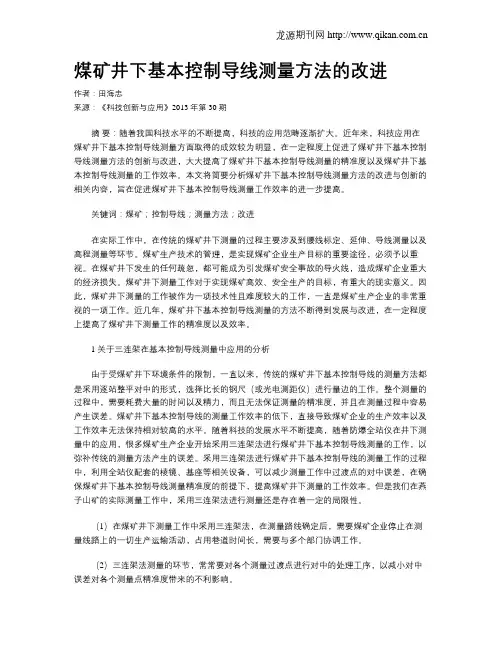

煤矿井下基本控制导线测量方法的改进
随着我国科技水平的不断提高，科技的应用范畴逐渐扩大。近年来，科技应用在煤矿井下基本控制导线测量方面取得的成效较为明显，在一定程度上促进了煤矿井下基本控制导线测量方法的创新与改进，大大提高了煤矿井下基本控制导线测量的精准度以及煤矿井下基本控制导线测量的工作效率。本文将简要分析煤矿井下基本控制导线测量方法的改进与创新的相关内容，旨在促进煤矿井下基本控制导线测量工作效率的进一步提高。
标签：煤矿；控制导线；测量方法；改进
在实际工作中，在传统的煤矿井下测量的过程主要涉及到腰线标定、延伸、导线测量以及高程测量等环节。煤矿生产技术的管理，是实现煤矿企业生产目标的重要途径，必须予以重视。在煤矿井下发生的任何疏忽，都可能成为引发煤矿安全事故的导火线，造成煤矿企业重大的经济损失。煤矿井下测量工作对于实现煤矿高效、安全生产的目标，有重大的现实意义。因此，煤矿井下测量的工作被作为一项技术性且难度较大的工作，一直是煤礦生产企业的非常重视的一项工作。近几年，煤矿井下基本控制导线测量的方法不断得到发展与改进，在一定程度上提高了煤矿井下测量工作的精准度以及效率。
1 关于三连架在基本控制导线测量中应用的分析
由于受煤矿井下环境条件的限制，一直以来，传统的煤矿井下基本控制导线的测量方法都是采用逐站整平对中的形式，选择比长的钢尺（或光电测距仪）进行量边的工作。整个测量的过程中，需要耗费大量的时间以及精力，而且无法保证测量的精准度，并且在测量过程中容易产生误差。煤矿井下基本控制导线的测量工作效率的低下，直接导致煤矿企业的生产效率以及工作效率无法保持相对较高的水平。随着科技的发展水平不断提高，随着防爆全站仪在井下测量中的应用，很多煤矿生产企业开始采用三连架法进行煤矿井下基本控制导线测量的工作，以弥补传统的测量方法产生的误差。采用三连架法进行煤矿井下基本控制导线的测量工作的过程中，利用全站仪配套的棱镜、基座等相关设备，可以减少测量工作中过渡点的对中误差，在确保煤矿井下基本控制导线测量精准度的前提下，提高煤矿井下测量的工作效率。但是我们在燕子山矿的实际测量工作中，采用三连架法进行测量还是存在着一定的局限性。
（1）在煤矿井下测量工作中采用三连架法，在测量路线确定后，需要煤矿企业停止在测量线路上的一切生产运输活动，占用巷道时间长，需要与多个部门协调工作。
（2）三连架法测量的环节，常常要对各个测量过渡点进行对中的处理工序，以减小对中误差对各个测量点精准度带来的不利影响。
（3）另外，还需要注意处理煤矿井下隧道中雾气以及风流对边长光测量产
