结构混凝土表观缺陷检测记录委托编号：报告编号：
检测：记录：审核：
哈尔滨工程大学 实验报告 实验名称：超声波法检测混凝土实验 班级：212 学号：05 姓名：纪强 合作者：黄昊、张艳慧 成绩：____________________________ 指导教师：梁晓羽 实验室名称：工程测试与检测技术实验室
目录 一．试验目的 二．试验仪器和设备 三．原理及试验装置 四．试验步骤 五．试验数据记录表格 六．注意事项 七．试验结果分析 八．问题讨论
一.试验目的 检测混凝土裂缝宽度，检测裂缝尺寸从而确定混凝土结构安全性。对混凝土裂缝超声检测进行实验研究，对预先设置在混凝土试件中的裂缝进行超声检测，将得到的检测数据与相应的理论值进行对比分析，讨论裂缝超声检测中存在的问题，对裂缝的检测方法提出建议。 二.试验仪器和设备 GTJ—F800 混凝土裂缝综合检测仪器，8500~11000RMB。 三.原理及试验装置 混凝土裂缝宽度检测试验原理：通过摄像头拍摄裂缝图像并放大显示在显示屏上，然后对裂缝图像进行图像处理和识别，执行特定的算法程序自动判读出裂缝宽度，仪器采用新型高精度、高灵敏度的光电转换器件进行图像采集，利用DSP 系统实现图像分析与处理，通过特征提取与优化算法自动判读裂缝宽度，同时在液晶屏上实时显示裂缝图像和裂缝宽度的测试结果。
裂缝深度检测试验原理：超声波在不同介质中传播时，将发生反射、折射、绕射和衰减等现象,表现为接收换能器上接收的超声波信号的声时、振幅、波形和频率发生相应变化,对这些变化分析处理就可以判定结构内部裂缝的深度。图中, H为试件高度;h为构造裂缝度 ;L1为射换能器距构造裂缝的水平距离;L2 为接收换能器距构造裂缝的水平距离。 四.试验步骤 制作带裂缝混凝土试件：该试件长0·6m，宽0·5m，高0·4m，混凝土强度C25，采用石子粒径30mm左右，裂缝深度90~100mm，缝宽 0~10mm。
工程名称廊坊市开发区大学里三期工 程 交底部位混凝土缺陷修补 工程编号日期 交底内容： 一.施工安排 1.1人员安排 1.1.1劳务队负责人 负责落实施工方案的内容，并全程跟踪施工修补质量； 1.1.2工人数量及分工 修补工人分为3个作业队，每个作业队工人数约为10-15人； 二.施工方法及工艺要求 2.1、麻面修补 麻面是指混凝土表面呈现出无数绿豆般大小的不规则小凹点，直径通常不大于5mm。 成因分析： （1）模板表面未清理干净，附有水泥浆渣等杂物； （2）浇筑前模板上未撒水湿润或湿润不足，混凝土的水分被模板吸去或模板拼缝漏浆，靠近拼缝的构件表面浆少，拆模后出现麻面； （3）混凝土加水量不准确致使混凝土和易性差，混凝土浇筑时有的地方砂浆少石子多，形成麻面； （4）混凝土没有分层浇筑，造成混凝土离析，出现麻面； （5）混凝土入仓后振捣不到位，气泡未能完全排出，拆模后出现麻面；（6）振捣过迟，振捣时已有部分凝固。 修补方法： 混凝土表面的麻面，对结构无大影响，通常不做处理，如需处理，可采用如下方法：
工程名称廊坊市开发区大学里三期工 程 交底部位混凝土缺陷修补 工程编号日期 （1）用稀草酸溶液将该处脱模剂油点或污点用毛刷洗净，在修补前先用水湿透； （2）修补用的水泥品种必须与原混凝土一致，砂子为细砂，将砂浆用刮刀大力压入麻点，随即刮平； （3）水泥砂浆的配比为1：2或1：2.5，必要时掺拌白水泥调色； 2.2、烂根修补 成因分析： 烂根主要是由于模板拼缝不严密、接缝处止浆不好，振捣时混凝土表面失浆造成。漏浆较少时边角出现“毛边”，漏浆严重出现混凝土蜂窝麻面。 修补方法： 漏浆较少时按照麻面进行修复，漏浆严重时按以下方法进行修复： （1）将蜂窝软弱部分凿去，并将接合面冲洗干净； （2）修补用的水泥品种必须与原混凝土一致，砂子用中粗砂，按照抹灰工的操作方法，用抹子大力将砂浆压入蜂窝内，刮平，在棱角部位用靠尺将棱角取直； （3）水泥砂浆的配比为1：2到1：3，并搅拌均匀； （4）修补完成后，包裹塑料薄膜及草帘被进行保温养护。 2.3、蜂窝修补 蜂窝是指混凝土表面无水泥砂浆，骨料间有空隙存着，形成数量或多或少的窟窿，大小如蜂窝，形状不规则，露出石子深度大于5mm，深度不漏筋，可能露主筋。 成因分析： （1）模板加固不到位，漏浆严重致使出现蜂窝； （2）CL保温板垫块设置不够，加上欠振或漏振形成蜂窝； （3）混凝土浇筑方法不当，尤其是自密实混凝土浇筑过程中，没有控制好液面差； （4）混凝土搅拌与振捣不足，使混凝土不均匀，不密实，造成局部砂浆过少。
第1题 超声法检测中，换能器应通过( )与混凝土测试表面保持紧密结合。 A.胶粘剂 B.耦合剂 C.防腐剂 D.阻锈剂 答案:B 您的答案：B 题目分数：2 此题得分：2.0 批注： 第2题 超声法检测时应避免超声传播路径与附近钢筋轴线平行，如无法避免，应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。 A.1/2 B.1/3 C.1/4 D.1/6 答案:D 您的答案：C 题目分数：2 此题得分：0.0 批注： 第3题 根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义，不带波形显示的超声波检测仪( )用于混凝土的超声法检测。 A.不能 B.可以 C.经过验证可以 D.无法确定 答案:A 您的答案：A 题目分数：2 此题得分：2.0 批注： 第4题
超声法检测混凝土结合面时，构件的被测部位应具有使声波（）结合面的测试条件。 A.垂直 B.斜穿 C.平行 D.垂直或斜穿 答案:D 您的答案：D 题目分数：2 此题得分：2.0 批注： 第5题 混凝土裂缝深度常用的无损检测方法是（）。 A.尺量法 B.塞尺法 C.显微镜法 D.超声波法 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注： 第6题 裂缝的宽度量测精度不应低于（）。 A.1.0mm B.10.0mm C.1.0cm D.10.0cm 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第7题 超声法检测结构混凝土裂缝时，当结构的裂缝部位只有一个可测表面时，单面平测法适用于裂缝深度不大于( )的情况。 A.200mm B.300mm
C.400mm D.500mm 答案:D 您的答案：C 题目分数：3 此题得分：0.0 批注： 第8题 依据CECS21:2000规要求，用于混凝土缺陷检测的超声波检测仪声时最小分度应不大于（）μs。 A.1 B.0.1 C.0.01 D.0.5 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第9题 超声法检测混凝土缺陷，检测中出现可疑数据时应及时查找原因，必要时应进行( )。 A.复测校核 B.密测点补测 C.平测 D.斜测 答案:A,B 您的答案：A,B 题目分数：5 此题得分：5.0 批注： 第10题 常用的超声换能器有( )振动方式。 A.厚度 B.球形 C.径向 D.点状 答案:A,C
xxxxxx工程 裂 缝 评 估 报 告 xxxx检验站二O一二年九月
xxx工程裂缝评估报告 报告编号：xxxx 报告编制： 审核： 主检： 批准： xxxxx检验站 二O一二年九月
第一章概述 1.2检测评定手段及目的 (1)外观检查：检测顶板裂缝宽度，评定顶板外观质量； (2)超声波法：检测裂缝深度。 1.3评估依据 本项目研究所依据的相关规范、规程以及相关文件主要有： (1)《超声法检测混凝土缺陷技术规程》（CECS 21：2000）。 (2)《混凝土结构设计规范》（GB 50010—2010）。 第二章外观检查、裂缝宽度和深度检测 2.1概述 在现场检测期时，对xxxxx箱涵左顶板外观进行了详细的检测，检测内容包括裂缝宽度、桥墩外观质量、裂缝深度检测等。 现场检测发现桥墩墩身出现纵向裂缝。裂缝宽度检测测采用KON-KF（B）裂缝宽度监测仪（见附图）。裂缝深度检测采用KON-FSY裂缝深度测试仪。 xxxxx箱涵共分三块施工，左块于2012年9月16日16点左右施工,右块于9月16日2点左右施工，中块于9月17日施工。只有在顶板左块于浇筑第二天出现了20多起纵向裂缝，少量横向裂缝。裂缝最长1.2m,80%的裂缝长度30-50mm；裂缝间间距80%为20-30mm；裂缝宽度为0.35-2.44mm；裂缝深度为9-51mm，其中85%的裂缝深度为25-30mm，其中2条裂缝深度为51mm。 图1 裂缝分布示意图
2.2原因分析 顶板裂缝：顶板裂缝形成原因多样复杂，一般以下几方面原因较突出。 (1)混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后（如爆晒、风吹），易形成干缩裂缝。 (2)模板浇筑混凝土之前洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。 (3)混凝土浇捣后在初凝前后没有进行抹平压光和养护不当也易引起裂缝。 (4)顶板浇注后，上人上料过早，上料集中，也易造成裂缝。 (5)混凝土过量使用外加剂，或水灰比、坍落度过大 结合工程调查和检测分析，裂缝产生的原因可能为①混凝土坍落度过大；②初凝前后没有进行抹平压光，造成表面水分蒸发后，表面砂浆层干缩大于下层混凝土，易形成干缩裂缝；③顶板左板混凝土浇筑后初凝在晚上8点左右，终凝在晚上2点左右，这时内外温差最大，且混凝土在刚失去塑性，强度很低，这也加大了表面收缩开裂。 第三章结论和建议 3.1结论 xxxxx顶板出现的裂缝进行超声波分析和外观检测，综合分析各类测试结果，结论如下： (1)xxxxx工程k0+628箱涵左顶板的纵向裂缝宽度在0.35-2.44mm之间， 大于《混凝土结构设计规范》（GB 50010—2010）规定的裂缝宽度容许值]=0.3mm。此类裂缝属混凝土表面收缩引起的干缩裂缝。 [W lim （2）通过非金属超声波分析仪对检测点检测，结果表明：裂缝深度在85%在25mm-30mm之间，裂缝开展深度值大部分在混凝土保护层内。 综合分析该裂缝对结构无显明影响，但影响结构的整体性和耐久性。 3.2建议 (1)加强对顶板的裂缝观测：观察其宽度和长度是否有加深加长的趋势。 (2)对于顶板裂缝进行有效的封闭处理。(详见第四章) 总之，xxxx顶板裂缝按上述建议进行有效处理后，结构的整体性和耐久
XXXX空心板外观检测报告
目录 一、项目概况 (1) 二、检测标准 (1) 三、检测方法 (2) 四、检测结果 (2) 4.1 裂缝测试结果 (2) 4.2 保护层厚度测试结果 (7) 4.3 混凝土强度测试结果 (10) 五、主要结论和建议 (10) 5.1 检测结论......................................................... 错误!未定义书签。 5.2 建议............................................................... 错误!未定义书签。附图I 桥梁检测照片.. (12)
XXXX空心板 外观检测报告 一、项目概况 桥中心桩号xxxx，上部结构为4跨16m预应力混凝土空心板桥，下部结构为桩柱式桥墩和桥台，钻孔灌注桩基础。该桥老桥修建于2007年，本次改建工程中在其两侧各增加两块空心板进行加宽，其中老空心板桥设计等级为公路II 级，加宽空心板设计等级为公路I级。 该桥施工完成后发现加宽空心板底板出现裂缝，受委托，我单位对该桥的裂缝情况进行现场检测。 二、检测标准 ●《公路桥梁技术状况评定标准》（JTG/T H21-2011） ●《公路桥梁承载能力检测评定规程》（JTG/T J21-2011） ●《公路桥涵养护规范》（JTG H11-2004） ●《混凝土中钢筋检测技术规程》（JGJ/T 152-2008） ●《建筑结构检测技术标准》(GB/T 50344-2004) ●《建筑结构检测技术标准》(GB/T 50344-2004) ●《混凝土结构工程施工质量验收规》（GB50204-2002） ●《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）
混凝土表观质量缺陷处理 摘要：铁路工程对混凝土的要求也越来越高，不仅要求混凝土工作性能好、强度指标高、耐久性好，而且还要求混凝土结构有光洁如镜的外观，因此，混凝土表面形成蜂窝麻面，严重影响其外观。本文分析阐述了混凝土表面严重蜂窝麻面的各种形成原因及其消除和处理的方法。 关键词：蜂窝麻面模板粘稠度振捣 0 引言 铁路工程对混凝土的要求也越来越高，不仅要求混凝土工作性能好、强度指标高、耐久性好，而且还要求混凝土结构有光洁如镜的外观，因此防治现浇混凝土出现蜂窝麻面，保证混凝土工程质量，成为提高建筑工程质量的重要环节。 1 混凝土结构表面蜂窝麻面形成的原因 1.1 混凝土搅拌时间短、和易性差，混凝土浇筑砂浆和骨料分布不均匀，从而形成蜂窝。 1.2 施工中混凝土入仓不均匀，振捣质量差或漏振，使混凝土表面形成蜂窝麻面。 1.3 模板表面粗糙并粘有干混凝土，浇灌混凝土前模板湿润不够或模板缝没有堵严，浇筑振捣时与模板接触部分的混凝土失水过多或滑浆，混凝土呈干硬状态，使混凝土表面形成许多凹点。 1.4 混凝土配合比不当，例如胶结料偏多、砂率偏大、用水量太小、外加剂中有不合理的增稠组分等，都会导致新拌混凝土过于粘稠，在搅拌时混凝土就会裹入大量气泡，即使振捣合理，气泡在粘稠的混凝土中排出也十分困难，因此导致硬化混凝土结构表面出现蜂窝麻面。 1.5 模板材质不同也会使混凝土结构面层出现不同的状态。 1.6 不合理使用脱模剂也会造成硬化混凝土表面出现蜂窝麻面。
1.7 环境温度对混凝土结构面层的质量影响特别明显。 在施工中混凝土不可避免地裹入大量气泡，气泡内部含有气体，由于气泡体积变化对环境温度特别敏感，环境温度高时气泡体积变大，气泡承载力变小，容易破灭，形成联通气泡；环境温度低时气泡体积变小，承载力较大，不容易形成联通气泡。春秋季节昼夜温差较大，敷着在混凝土结构表面的气泡体积变化也较大，当混凝土面层水泥浆体的强度小于气泡强度时，气泡体积随环境温度变化而变化，气泡周围的水泥浆体的强度也不断增加，当气泡周围水泥浆体达到一定强度时，再不随气泡体积变化而变化，如果此时正赶上气泡直径最大时，势必给混凝土面层留下孔洞。 2 消除混凝土内部不利因素的方法 2.1 混凝土拌和时间要适宜，一般在1~2min。 2.2 混凝土入模后，必须掌握振捣时间，一般每点振捣时间约20~30s。振捣充分后，混凝土不再显著下沉，不再出现气泡，表面出浆且呈水平状态，模板边角部分被混凝土填满充实。 2.3 浇灌混凝土前认真检查模板的牢固性及缝隙是否堵好，模板应清洗干净并用清水湿润但不留积水，模板缝隙应膨胀严密，避免与模板缝接触的混凝土因失水太多或滑浆而形成凹点。 2.4 降低混凝土粘稠度。以混凝土配合比为依据，适当调整混凝土水灰比、砂率、胶结材料用量以及外加剂的组份，改善混凝土的粘稠性，也可以提高混凝土结构面层的质量。 2.5 选择质量好的模板，并选择使用优质脱模剂。 2.6 如果水泥中含有引气组份，在拌制混凝土时应在其中加入适量消泡剂，也可以消除其中的气泡。 3 混凝土蜂窝麻面的处理方法 如果混凝土表面是小蜂窝，可先用水洗刷干净后，用1：2或2：5水泥砂浆修补；如果是超过规定的大蜂窝则先将松动骨料剔掉，用水冲刷干净湿透，再用提高一级标号的细石
混凝土宽度分析以及裂缝处理方法 第一，启程前言 启程路桥和大家说说裂纹是固体材料中的一种不连续现象。在许多钢筋混凝土结构的施工和使用过程中，裂缝出现的程度不同，形式也不同。这是一个相当普遍的现象，也是长期困扰土木工程师的一个技术问题。在工程鉴定和加固中，经常会遇到各种形式的混凝土裂缝。混凝土裂缝的准确识别不仅是工程鉴定的主要内容，也是裂缝加固和修复的重要依据，因此显得尤为重要。 二、混凝土裂缝的主要类型 混凝土裂缝的基本原因可归纳为两类：一是由荷载变化引起的裂缝，包括施工阶段和使用阶段的静荷载和动荷载，另一方面是变形、温度、湿度、不均匀引起的裂缝。沉降、冻胀、钢筋锈蚀、化学反应膨胀等（1）。 根据裂缝产生的机理，建筑物裂缝的基本类型有塑性收缩裂缝、沉降收缩裂缝、温度裂缝、干缩裂缝、碳化收缩裂缝、化学反应裂缝、沉降裂缝、冻胀裂缝、蠕变裂缝。冷凝裂纹等。 三、混凝土裂缝识别的主要内容 建筑物的破坏，尤其是钢筋混凝土结构的破坏，从裂缝开始。但并非所有的裂缝都是建筑物的危险标志，只有影响接头的承载能力、稳定
性、刚度和连接可靠性的裂缝可能危及建筑物的安全。许多常见的裂缝，如温度和收缩裂缝，不会危及建筑结构的安全。因此，各种裂缝对建筑物的危害是不同的，因此对各种裂缝的处理应有所不同。因此，准确区分不同类型的裂纹是非常重要的。 从裂缝的现状、裂缝的发生时间和裂缝的发展三个方面对裂缝的识别进行了一般性的分析。（2）鉴定的主要内容如下： （1）裂缝现状调查 包括裂纹的产生、裂纹宽度、裂纹长度、是否穿透、裂纹中是否存在异物和裂纹宽度等。裂纹尖端位置是推断混凝土应力状态的重要参数。必须仔细观察它是看不见的。 1、裂缝宽度 裂缝宽度是确定裂缝对混凝土结构影响的一个重要参数。研究裂缝的成因，确定裂缝的修复和加固方法是一个重要的工程问题。 2、裂缝的位置和分布特征 一般认为，裂缝位于建筑物的一层，出现在构件（梁、板、柱、墙等）上，以及构件的位置处的裂缝，如梁端或中跨、顶面或底部。板。3、裂纹的方向和形状
混凝土表观及内部缺陷检测方法 1 回弹法 回弹法是以在混凝土结构或构件上测得的回弹值和碳化深度来评定混凝土结构或构件强度的一种方法，它不会对结构或构件的力学性质和承载能力产生不利影响，在工程上已得到广泛应用。 2 超声波法 超声波法检测混凝土常用的频率为20～250kHz，它既可用于检测混凝土强度，也可用于检测混凝土缺陷。 3 超声回弹综合法 回弹法只能测得混凝土表层的强度，内部情况却无法得知，当混凝土的强度较低时，其塑性变形较大，此时回弹值与混凝土表层强度之间的变化关系不太明显；超声波在混凝土中的传播速度可以反映混凝土内部的强度变化，但对强度较高的混凝土，波速随强度的变化不太明显。如将以上两种方法结合，互相取长补短，通过实验建立超声波波速—回弹值—混凝土强度之间的相关关系，用双参数来评定混凝土的强度，即为超声回弹综合法。实践表明该法是一种较为成熟、可靠的混凝土强度检测方法。 4 雷达法 钢筋混凝土雷达多采用1GHz 及以上的电磁波，可探测结构及构件混凝土中钢筋的位置、保护层的厚度以及孔洞、酥松层、裂缝等缺陷。它首先向混凝土发射电磁波，当遇到电磁性质不同的缺陷或钢筋时，将产生反射电磁波，接收此反射电磁波可得到一波形图，据此波形图可得知混凝土内部缺陷的状况及钢筋的位置等。雷达法主要是根据混凝土内部介质之间电磁性质的差异来工作的，差异越大，反射波信号越强。雷达法检测混凝土其探测深度较浅，一般为20 cm 以内，探地雷达使用较低频率电磁波，探测深度可稍大些。此外，该法受钢筋低阻屏蔽作用影响较大，且仪器本身价格昂贵，故实际工程上应用的并不多。 5 冲击回波法 冲击回波法是用一钢珠冲击结构混凝土的表面，从而在混凝土内产生一应力波，当该应力波在混凝土内遇到波阻抗差异界面即混凝土内部缺陷或混凝土底面时，将产生反射波，接收这种反射波并进行快速傅里叶变换（FFT）可得到其频谱图，频谱图上突出的峰值就是应力波在混凝土内部缺陷或混凝土底面的反射形成的，根据其峰值频率可计算出混凝土缺陷的位置或混凝土的厚度。由于该法采用单面测试，特别适合于只有一个测试面如路面、护坡、底板、跑道等混凝土的检测。 6 红外成像法 自然界中任何高于绝对零度（-273℃）的物体都是红外线的辐射源，它们都向外界不断地辐射出红外线。红外线是介于可见光与微波之间的电磁波，其波长为0.76~1000 μm，频率为4×1014~3×1011 Hz。混凝土红外线无损检测是通过测量混凝土的热量及热流来判断其质量的一种方法。当混凝土内部存在某种缺陷时，将改变混凝土的热传导，使混凝土表面的温度场分布产生异常，用红外成像仪测出表示这种异常的热像图，由热像图中异常的特征可判断出混凝土缺陷的类型及位置特征等。这种方法属非接触无损检测方法，可对检测物进行上下、左右的连续扫测，且白天、黑夜均可进行，可检测的温度为-50~2000℃，分辨率可
混凝土表观及内部缺陷 检测报告 报告编号：/ 工程名称: / 委托单位: / XXXXX工程质量检测有限公司 /年/月/日
XXXX)-011-B07混凝土表观及内部缺陷检测报告 一、工程概况 工程名称：/ 建设单位：/ 施工单位：/ 监理单位：/ 设计单位：/ 委托单位：/ 二、现场检测 1、检测目的：混凝土表观及内部缺陷。 2、检测依据：《超声法检测混凝土缺陷技术规程》（CECS21：2000）。 3、检测设备：ZBL—U520非金属超声检测仪：设备编号：2272-726；裂缝宽度观测仪：设 备编号：2010-1102。 4、检测时间：/。 5、检测部位及混凝土设计强度等级：/ 三、检测结果的处理和判断 根据//的实际情况及钢筋分布情况，在构件的两相对测试面上布置水平测线和竖直测线，对其进行混凝土表观及内部缺陷检测。水平测线和竖直测线的交点即为测点，每一对测试面取30个测点，总共60个测点。测点布置示意图见图1
SDJC/CX(X)-011-B073 图1 测点布置平面图 3.1、检测结果 // 图2 表面裂缝观测图一 // 图3 表面裂缝观测图二由图2和图3可以看出，混凝土表面平整，无可观测到的裂缝。 原始记录文件：JC-05-0007\D:\检测部正式报告\表观及内部缺陷\12公-HNTQX-10001表1测点1～30的检测结果汇总表
表2测点31～60的检测结果汇总表 表3 检测数据处理结果表
参数名称平均值标准差临界值声速(km/s） 波幅(dB) 3.2、测点缺陷示意图见图4、图5。 由表1、表2和表3可见，测点//和//为可疑测点，在图4和图5，其中小圆圈表示测点，带有椭圆的测点为可疑测点。 图4 //测点布置图
XX 工程I 标主体结构 混凝土表观缺陷修复施工方案 编制： 审核： 审定： XX 集团有限公司 二0 一一年六月
第一章概述 混凝土结构外观质量缺陷主要项目包括结构尺寸偏差、表面不平整、蜂窝、麻面、气泡、 孔洞（含模板固定锥孔）、缺损、挂帘、错台、拉筋头外露、冷缝、施工缝凿毛不当引起层间结合部缺损、起皮、起砂、非贯穿浅表裂缝等，是混凝土施工中最易发生、最常见的质量缺陷或 施工工艺引起的过程缺陷。除采取必要的措施加以预防外，对已经出现的外表质量缺陷和过程 缺陷必须按规定的步骤和方法认真进行处理，以使混凝土外观达到设计要求和基本的美观。 车站现浇结构拆模后，通过监理单位、施工单位对外观质量和尺寸偏差的检查、鉴定，发 现以下混凝土表观缺陷。 表1 混凝土结构外观质量缺陷情况 名称现象部位区域气泡混凝土表面有气孔，大部分小于5mm，个别大于5mm 侧墙、框架柱 C 区东端头井 蜂窝、麻面混凝土表面缺少砂浆而形成石子外露底板（梁）腋角 E 区标准段挂帘流出的水泥浆在已浇筑完成的混凝土表面形成帘状流痕侧墙、框架柱 E 区标准段错台混凝土接缝处板体存在相对位移的情况,约1 公分底板 C 区西标准段表面不平整混凝土表面翘曲不平、飞边凸肋侧墙 C 区东标准段钢筋头外露混凝土内钢筋未被包裹而外露下沉板侧壁 D 区标准段冷缝混凝土在初凝后终凝前进行二次浇筑形成的施工缝顶板 D 区标准段 C 区东标准段、外表缺陷混凝土表面起皮、起砂、沾污等顶纵梁、壁柱 E 区端头井
第二章 施工程序 为保证混凝土外观最终符合规范要求，项目部将成立专门缺陷修补作业队对混凝土表面缺 陷修补 。由安质部负责混凝土质量缺陷的调查、原因分析、缺、理过程控制 以及质量验收。 混凝土拆模后，各 主 体施 工 队在第一时间通知安质部对混凝土外观进行检现 质量缺陷后，及时登记组织工程部作业队对缺陷产生的原因进行分析照外观质量缺 陷判断标准对缺陷进行分类评定、提出混凝土施工工艺控制和过程控促施工队 完善工艺措施。 混凝土外观质量修补前，由安质部对混凝土表面拍照并及时通监理工程 理工程师同意后，展开外观质量缺陷修补，外观质量缺陷修补完成后，通监理工 程师进 行验收，并拍照备查。混凝土结构外部尺寸检验由项目部测合安 质 部检 。 表 2 混凝 土结构外观质量缺标准 项目 区域 质量标准 内容 Ⅰ类 Ⅱ类 外 部尺寸 钢筋混凝 土 工程 允许偏差± 2 m m 检率 ≥ 60% ＜ 60% 不 大于 4m m / 2m 检 率 ≥ 60% ＜ 60% 表面不平整度 钢筋混凝土工程 较高速水流区 V ＞6m/s ：局部突起高度≤ 12mm 一般流速区 V ≤ 6m/s ：局部突起高度≤ 25mm 累计面积 % ≤ 10% ＞ 10% 蜂窝孔洞 累计面积＜ 5% 单个面积㎡ ≤ 0.02 ㎡ ＞.02 ㎡ 累计面积 % ≤ 10% ＞ 10% 表 面缺陷 气泡 累计面积＜ 5% 单 mm ≤ 10mm ＞10mm 累计面积 % ≤ 10% ＞ 10% 缺损掉角 累计面积＜ 5% 单个面积㎡ ≤ 0.15 ㎡ ＞0.15 ㎡ 注：表面缺陷面积主要包括麻面、蜂窝、孔洞、2
普通强度混凝土裂缝的愈合程度 摘要 这里研究的目的是检测混凝土裂缝愈合的程度。用劈裂拉伸试验在混凝土样本内生成一定宽度的裂缝。低压水渗透试验(WPT)在此用来测试混凝土样本的水渗透性。使混凝土裂化和重复100天WPT试验后立即进行弹性波信号传输试验,随着初始裂缝宽度减小，水的渗透性显著增加,而信号传输性能则随时间降低。值得注意的是，原本已经裂化的样本的水渗透性会降低，但是信号传输会随时间而加强。无论是水渗透性试验还是信号传输试验，最好在样本裂缝的自发愈合情况下进行。然而,随着裂缝愈合，信号传输的恢复却不如渗透性恢复的好,因此推断这只是样本裂缝发生了一部分机械愈合的原因。 关键词：混凝土；裂缝；自愈合 引言 1925，艾布拉姆斯第一次提出,有文献表明:水通过混凝土裂缝的流动性随时间降低。最可能的原因是混凝土裂缝的自发性愈合,赫恩（1992）和莫理（1997)提出的自封无裂缝的材料也说明了这一观点。可能的愈合原因是化学沉淀的氢氧化钙、碳酸钙、机械阻塞以及极其细微的材料在细小裂缝内的阻塞和产生裂缝的混凝土表层的膨胀和再水化。 裂缝愈合率取决于初始有效裂缝宽度。例如,初始裂缝有效宽度小于50微米时，裂缝宽度能在24小时内降低至20微米,而初始裂纹有效宽度在50到100微米时裂缝宽度会在7天内降低到20微米(1985)。其他研究表明,初始有效宽度在200微米左右的裂缝经长时间在水体外暴露后能在7周完全愈合(Ed-vardsen 1996)。 各种各样的方法已被用来研究裂缝的愈合。大部分的研究主要集中在通过使用光学显微镜、扫描电子显微镜(SEM)、x射线衍射分析、或通过对化学和矿物学的研究来观察沉积在裂纹之间的水化产物。除了机械测试，基于超声波脉冲速度的无损评价测量技术(UPV)也被用来评估裂纹的愈合程度(Munday et al。1974;·阿卜杜勒·贾瓦德和哈达德1992)。虽然利用UPV试验可以探测到裂纹愈合的发生,但结果表明，这种方法不能准确地确定裂纹愈合的程度。 反馈控制拉伸试验,用于诱导混凝土标本的细微裂缝的产生。之后用低压水渗透试验来评价裂缝样本的水渗透性。它是一个无损评价技术,利用应力波传输测量技术,来量化水泥块裂缝的愈合程度。目前的研究结果表明,考虑到开裂范围,水通过裂缝样本的程度

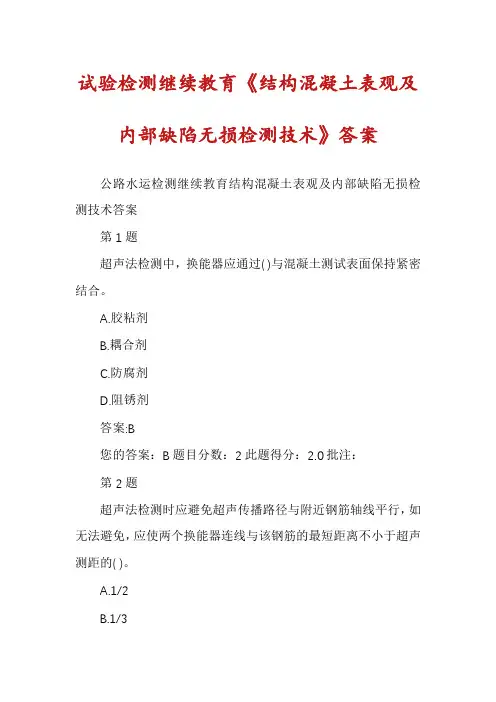

结构混凝土表观及内部缺陷无损检测技术（一）（二）继续教育答案 第1题 超声法检测中，换能器应通过( )与混凝土测试表面保持紧密结合。 A.胶粘剂 B.耦合剂 C.防腐剂 D.阻锈剂 答案:B 您的答案：B 题目分数：2 此题得分：2.0 批注： 第2题 超声法检测时应避免超声传播路径与附近钢筋轴线平行，如无法避免，应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。 A.1/2 B.1/3 C.1/4 D.1/6 答案:D
您的答案：D 题目分数：2 此题得分：2.0 批注： 第3题 根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义，不带波形显示的超声波检测仪( )用于混凝土的超声法检测。 A.不能 B.可以 C.经过验证可以 D.无法确定 答案:A 您的答案：A 题目分数：2 此题得分：2.0 批注： 第4题 超声法检测混凝土结合面时，构件的被测部位应具有使声波（）结合面的测试条件。
B.斜穿 C.平行 D.垂直或斜穿 答案:D 您的答案：D 题目分数：2 此题得分：2.0 批注： 第5题 混凝土裂缝深度常用的无损检测方法是（）。 A.尺量法 B.塞尺法 C.显微镜法 D.超声波法 答案:D 您的答案：D 题目分数：3 此题得分：3.0
第6题 裂缝的宽度量测精度不应低于（）。 A.1.0mm B.10.0mm C.1.0cm D.10.0cm 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第7题 超声法检测结构混凝土裂缝时，当结构的裂缝部位只有一个可测表面时，单面平测法适用于裂缝深度不大于( )的情况。 A.200mm B.300mm C.400mm D.500mm
砼最大裂缝宽度检测作业指导书 1．目的 使测试人员在进行最大裂缝宽度检测时有章可循，并使其操作合乎规范。 2．适用范围 适用于需用到最大裂缝宽度该指标的相关检验。 3．检测依据 3.1《建筑结构检测技术标准》（GB/T 50344-2004）； 3.2《混凝土结构工程施工质量验收规范》（GB 50204-2015）； 3.3《混凝土结构设计规范》（GB 50010-2010）； 3.4《危险房屋鉴定标准》（JGJ 125-1999(2004年版)）； 4．主要仪器设备 4.1裂缝测宽仪； 4.2 电锤、钢直尺、钢卷尺等辅助工具。 5．测试原理 采用DJCK-2型裂缝测宽仪对混凝土结构最大裂缝宽度进行检测，该仪器在0.02-2mm范围内的估读精度为0.01mm。用电缆连接显示屏和测量探头，将测量探头的两支脚放置在裂缝上，使裂缝图像与刻度尺垂直，根据裂缝图像所占刻度线长度，读取裂缝宽度值。 6．规范相关条款 根据《混凝土结构工程施工质量验收规范》（GB 50204-2015）第8.1.2条规定，现浇结构的外观质量，应由各方根据其对结构性能和使用功能影响的严重程度，按表8.1.2确定。表8.1.2中明确了裂缝缺陷的分级，检查数量为全数检查。附录B（受弯预制构件结构性能检验）中提及构件的承载力检验系数允许值的检验内容中提及了最大裂缝宽度的检验。第B.1.5、B.1.6条的规定中也提及了最大裂缝宽度的检测。 在《危险房屋鉴定标准》（JGJ 125-1999(2004年版)）中第4.5条共规定了16种现象为危险点的判定依据，其中关于裂缝的有10种，提到具体裂缝宽度限值的有6种，裂缝宽度限值有0.4mm、0.5mm和1mm三种。大于相关限值，则判定为危险点。 7．操作步骤 7.1首先对仪器进行校验：校验标准刻度板上分别有宽度为0.02、0.10、0.20和1.00mm
第1题超声法检测中，换能器应通过( )与混凝土测试表面保持紧密结合。 A. 胶粘剂 B. 耦合剂 C防腐剂 D.阻锈剂 答案:B 您的答案：B 题目分数：2 此题得分： 2.0 批注： 第2题 超声法检测时应避免超声传播路径与附近钢筋轴线平行，如无法避免，应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。 A. 1/2 B. 1/3 C. 1/4 D. 1/6 答案:D 您的答案：D 题目分数：2 此题得分： 2.0 批注： 第3题 根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义，不带波形显示的超声波检测仪( )用于混凝土的超声法检测。 A. 不能 B可以 C经过验证可以 D.无法确定 答案:A 您的答案：A 题目分数：2 此题得分： 2.0 批注： 第4题超声法检测混凝土结合面时，构件的被测部位应具有使声波( )结合面的测试条件。 A. 垂直 B斜穿 C平行
D.垂直或斜穿 答案:D 您的答案：D 题目分数：2 此题得分： 2.0 批注： 第5题混凝土裂缝深度常用的无损检测方法是（）。 A. 尺量法 B. 塞尺法 C显微镜法 D.超声波法 答案:D 您的答案：D 题目分数：3 此题得分： 3.0 批注： 第6题裂缝的宽度量测精度不应低于（）。 A. 1.0mm B. 10.0mm C. 1.0cm D. 10.0cm 答案:A 您的答案：A 题目分数：3 此题得分： 3.0 批注： 第7题 超声法检测结构混凝土裂缝时，当结构的裂缝部位只有一个可测表面时，裂缝 单面平测法适用于深度不大于（）的情况。 A. 200mm B. 300mm C. 400mm D. 500mm 答案:D 您的答案：D 题目分数：3 此题得分： 3.0
混凝土表观质量控制 混凝土表观质量的好坏，从一定程度上讲反映了一个企业技术水平的高低。一次性施工效果好的混凝土，拆模后其结构外形轮廓分明、线性顺滑而又不乏挺拔，混凝土表面平整、光洁、色泽自然、均匀一致，它能给人产生朴素、自然、美观的视觉感受，这是混凝土该达到的效果。同时，结构混凝土外观质量的好坏也是评判一个工程结构质量好坏的重要标准。结构混凝土的外观质量较差，往往同时存在混凝土构件的平整度、垂直度等的实测实量值偏差太大的问题，既影响混凝土结构的评测质量，又会给后续的砌砖、抹灰乃至精装修工作带来不必要的打凿，严重的还会影响到结构安全。 混凝土工程表观质量的检测指标包括：构件的轴线、标高和尺寸是否正确；结构表面是否密实，有无蜂窝麻面、孔洞、露筋、缝隙、夹渣；垂直度、平整度是否符合要求；门窗洞口是否准确；阴阳角是
否顺直方正；施工缝接搓是否严密等缺陷。 造成混凝土表观质量缺陷的主要原因包括：模板的支设、钢筋的绑扎位置、混凝土搅拌、浇筑、养护等方面的原因。 1、模板的支设与混凝土表观质量 混凝土表观质量直接取决于模板的支设，模板的选择和支设质量直接影响着混凝土表观。如果模板本身的质量问题和支设不规范，将会导致混凝土出现蜂窝、麻面、露筋、表面无光泽、跑模胀模、漏浆等表观缺陷。 项目在开工前，要严格按照规范和现场的实际情况进行模板专项方案的编制，选择确定模板支撑体系，计算确定模板支撑立杆间距。模板要选择具有足够刚度和强度，不易变形、表面光滑的板材。在安装模板前，项目管理人员应对操作工人进行详细的交底，要求操作工人严格安装规范和模板专项方案进行模板安装。测量人员要熟悉施工图纸和规范，正确掌握设计标高和平整度要求，画出模板支设平面布置图和剖面图。
混凝土裂缝深度超声波检测方法 林维正 1 原来裂缝深度检测方法 对混凝土浅裂缝深度（50cm以下）超声法检测主要有以下几种方法，如图1所示的t c－t0法，图2所示的英国标准BS－4408法等，“测缺规程”推荐使用t c－t0法[2，3]。 上述方法中，声通路测距BS－4408法以二换能器的边到边计算，而t c－t0法则以二换能器的中到中计算，实际上声通路既不是二换能器的边到边距离，也不是中到中距离，“测缺规程”中介绍了以平测“时距”坐标图中L轴的截矩，即直线议程回归系数的常数项作为修正值，修正后的测距提高了t c－t0法测试精度，但增加了检测工作量，实际操作较麻烦，且复测时，往往由于二换能器的耦合状态程度及其间距的变化，使检测结果重复性不良。 应用BS－4408法时，当二换能器跨缝间距为60cm，发射换能器声能在裂缝处产生很大衰减，绕过裂缝传播到接收换能器的超声信号已很微弱，因此日本国提出了“修改BS－4408法”方案，此方案将换能器到裂缝的距离改为a1＜10cm，这样就使二换能器跨缝最大间距缩短在40cm以内。 “测缺规程”的条文说明部分（表4.2.1）中，当边－边平测距离为20.25cm时，按t c－t0法计算的误差较大，表4.2.1中检测精度较高的数据处理判定值为舍弃了该两组数据后的平均值。条文说明第4.3.1条仅作了关于舍弃Lˊ＜d c数据的提示，实际上当二换能器测距小于裂缝深度时，超声波接收波形产生了严重畸变，导致声时测读困难，这就是造成较大误差的直接原因。表4.2.1中未知数t c－t0法在现场检测中对错误测读数值的取舍是一个不易处理的问题。 “测缺规程”的条文说明第4.1.3条指出：当钢管穿过裂缝而又靠近换能器时，钢管将使声信号“短路”，读取的声时不反映裂缝深度，因此换能器的连线应避开主钢管一定距离a，a 应使绕裂缝而过的信号先于经钢管“短路”的信号到达接收换能器，按一般的钢管混凝土及探测距离L计算，a应大于等于1.5倍的裂缝深度。 根据a≥1.5d c这一要求，如国科3表示，表1给出了相邻钢管的间距S值。 表1 检测不受钢筋影响的相邻钢筋最小间距S值
1 #楼楼层质量缺陷统计表 工程名称：珠光雅苑二期复建点1#楼施工单位：中太建设集团股份有限公司监理单位：安徽天翰工程咨询有限责任公司 楼层缺陷部位缺陷描述 整改方法 处理结果 一层B~F轴交12轴麻面将麻面处松散、孔洞的混凝土凿除，在冲洗干净后采用高一等级的细石混凝土填补、 捣实。 已整改 二层C~H轴交3轴烂根将剪力墙烂根处松散、孔洞的混凝土凿除，在冲洗干净后采用高一等级的细石混凝 土填补、捣实 已整改 三层16~19轴交J轴麻面将麻面处松散、孔洞的混凝土凿除，在冲洗干净后采用高一等级的细石混凝土填补、 捣实。 已整改 四层8~11轴交G轴缺棱掉角冲洗干净后用同标号水泥砂浆补平。已整改 五层C~H交1轴烂根将剪力墙烂根处松散、孔洞的混凝土凿除，在冲洗干净后采用高一等级的细石混凝 土填补、捣实 已整改 六层10~11轴交F轴麻面将麻面处松散、孔洞的混凝土凿除，在冲洗干净后采用高一等级的细石混凝土填补、 捣实。 已整改 七层E~G轴交22轴涨模将胀模的混凝土凿除，在冲洗干净后采用高一等级的细石混凝土填补、抹平。已整改八层C~H轴交3轴涨模将胀模的混凝土凿除，在冲洗干净后采用高一等级的细石混凝土填补、抹平。已整改 九层L~M轴交22轴烂根将剪力墙烂根处松散、孔洞的混凝土凿除，在冲洗干净后采用高一等级的细石混凝 土填补、捣实 已整改 十层J~K轴交19轴涨模将胀模的混凝土凿除，在冲洗干净后采用高一等级的细石混凝土填补、抹平。 已整改 十一层J~L轴交23轴麻面将麻面处松散、孔洞的混凝土凿除，在冲洗干净后采用高一等级的细石混凝土填补、 捣实。 已整改
施工单位项目缺陷检查人：公司质量部门复查人：监理单位项目检查人： 1 #楼楼层质量缺陷统计表 工程名称：珠光雅苑二期复建点1#楼施工单位：中太建设集团股份有限公司监理单位：安徽天翰工程咨询有限责任公司 施工单位项目缺陷检查人：公司质量部门复查人：监理单位项目检查人：
超声法检测中，换能器应通过( )与混凝土测试表面保持紧密结合。 A.胶粘剂 B.耦合剂 C.防腐剂 D.阻锈剂 答案:B 您的答案：B 题目分数：2 此题得分：2.0 批注： 第2题 超声法检测时应避免超声传播路径与附近钢筋轴线平行，如无法避免，应使两个换能器连线与该钢筋的最短距离不小于超声测距的( )。 A.1/2 B.1/3 C.1/4 D.1/6 答案:D 您的答案：D 题目分数：2 此题得分：2.0 批注： 第3题 根据《超声法检测混凝土缺陷技术规程》CECS21:2000的定义，不带波形显示的超声波检测仪( )用于混凝土的超声法检测。 A.不能 B.可以 C.经过验证可以 D.无法确定 答案:A 您的答案：A 题目分数：2 此题得分：2.0 批注： 第4题 超声法检测混凝土结合面时，构件的被测部位应具有使声波（）结合面的测试条件。A.垂直
C.平行 D.垂直或斜穿 答案:D 您的答案：D 题目分数：2 此题得分：2.0 批注： 第5题 混凝土裂缝深度常用的无损检测方法是（）。 A.尺量法 B.塞尺法 C.显微镜法 D.超声波法 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注： 第6题 裂缝的宽度量测精度不应低于（）。 A.1.0mm B.10.0mm C.1.0cm D.10.0cm 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第7题 超声法检测结构混凝土裂缝时，当结构的裂缝部位只有一个可测表面时，单面平测法适用于裂缝深度不大于( )的情况。 A.200mm B.300mm C.400mm D.500mm 答案:D
毕业生工程检测加固改造实习报告 我由于属于在校外做设计，所以我的实习工作要紧是同我所要从事的工作有关联。在实习期间我要紧是接触一些工程进行检测，以及加固改造工作。经过这些生活的实习，使我发觉在一些在设计及施工中所存在的一些咨询题。经过向所在单位专家的请教，知道了一些工程中易存在和发生的一系列建造通病的产生原理及相应的检测，处理措施。现将我所接触到的一些咨询题作义总结。 我的毕业设计作的是混凝土框架结构，所以关于混凝土机构的了解要更有针对性。混凝土质量的好坏，既对结构物的安全，也对结构物的造价有很大妨碍，所以在施工中我们必须对混凝土的施工质量有脚够的重视。混凝土质量的要紧指标之一是抗压强度，从混凝土强度表达式别难看出，混凝土抗压强度与混凝土用水水泥的强度成正比，按公式计算，当水灰比相等时，高标号水泥比低标号水泥配制出的混凝土抗压强度高许多。因此混凝土施工时切勿用错了水泥标号。另外，水灰比也与混凝土强度成正比，水灰比大，混凝土强度高3水灰比小，混凝土强度低，所以，当水灰比别变时，企图用增加水泥用量来提高温凝土强度是错误的，此时只能增大混凝土和易性，增大混凝土的收缩和变形。综上所述，妨碍混凝土抗压强度的要紧因素是水泥强度和水灰比，要操纵好混凝土质量，最重要的是操纵好水泥和混凝土的水灰比两个要紧环节。此外，妨碍混凝土强度还有其它别可忽视的因素。粗骨料对混凝土强度也有一定妨碍，当石质强度相等时，碎石表面比卵石表面粗糙，它与水泥砂浆的粘结性比卵石强，当水灰比相等或配合比相并且，两种材料配制的混凝土，碎石的混凝土强度比卵石强。所以我们普通对混凝土的粗骨料操纵在3.2cm左右，细骨料品种对混凝土强度妨碍程度比粗骨料小，因此混凝土公式内没有反映砂种柔效，但砂的质量对混凝土质量也有一定的妨碍。所以，砂石质量必须符合混凝土各标号用砂石质量标准的要求。由于施工现场砂石质量变化相对较大，所以现场施工人员必须保证砂石的质量要求，并依照现场砂含水率及时调整水灰比，以保证混凝土配合比，别能把实验配比与施工配比混为一谈。混凝土强度惟独在温度、湿度条件下才干保证正常进展，应按施工规范的规定予在养护、气温高低对混凝土强度进展有一定的妨碍。冬季要保温防冻害，夏季要防暴晒脱水。现冬季施工普通采取综合蓄热法及蒸养法。假如是设计造成的缺陷，普通有设计承载力或设计工作条件与实际别符造成裂缝、变形、侵蚀等破坏;假如是使用造成的缺陷，普通有超载、侵蚀、火灾、冻融、风化破坏等。 近年来预应力混凝土应用范围逐渐推广到更多的结构领域，如大跨超长、超厚及超静定框架结构，其混凝土强度等级必须提高至c50。在采纳泵送条件下，其收缩与水化热大大增加，约束应力裂缝很难幸免，张拉前开裂，张拉后又别闭合，裂缝操纵的难度更加困难。预应力结构裂缝允许宽度是严格的，预应力筋腐蚀属“应力腐蚀”并有可能脆性断裂，预兆性较小，裂缝扩展速度快。裂缝深度h与结构厚度h的关系如下：h≤0.1h表面裂缝;0.1h 应当尽量幸免贯通性及纵深裂缝，如浮现该种裂缝应采取化学灌浆处理来保证强度，即贯缝抗拉强度必须超过混凝土抗拉强度。 在修补裂缝前应全面思考与之相关的各种妨碍因素，认真研究产生裂缝的原因，裂缝是否差不多稳定，若仍处于进展过程，要恐怕该裂缝进展的最终状态。在日本混凝土协会“混凝土裂缝的调查和修补指南”中，对调查的原则、普查、详查办法均作了详细规定，要紧有：裂缝的现状调查(裂缝类型和宽度);有无病害(漏水、钢筋锈蚀);产生裂缝的经过(发生时刻和过程);设计书的检查;施工记录的检查;依照混凝土钻芯检查构件的强度、厚度;荷载调查;中性化试验;钢筋调查(钢筋位置、细筋数量及有无锈蚀);地基调查;混凝土分析;荷载试验;振动试验。 裂缝的处理 1.表面处理法：包括表面涂抹和表面贴补法
