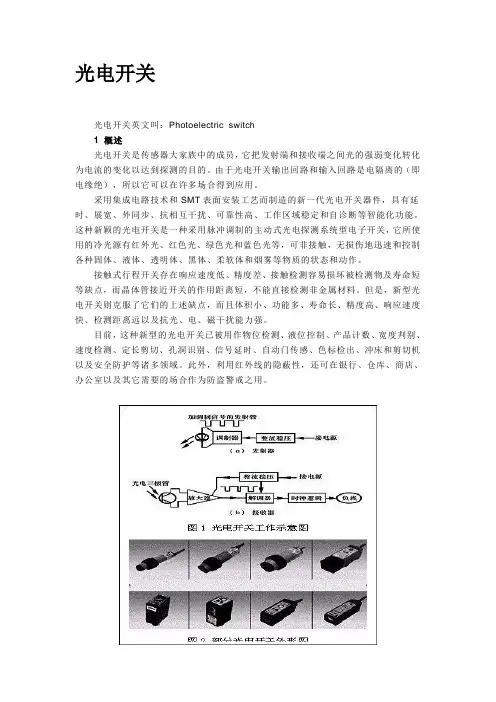

光电开关专用名词说明及使用说明
光电开关英文叫：Photoelectric switch

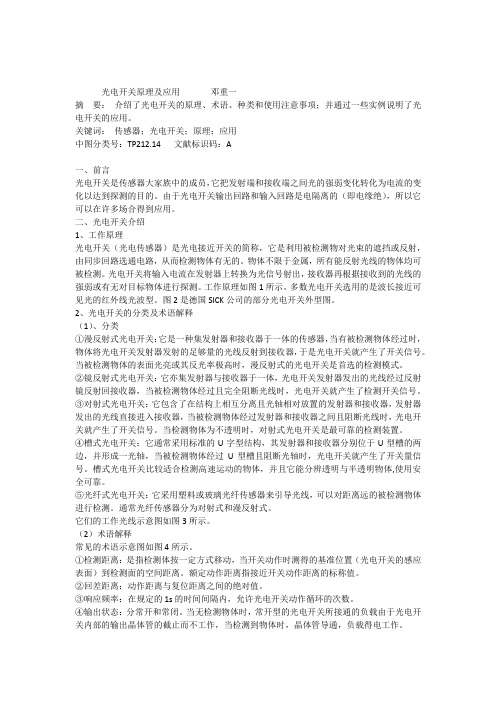

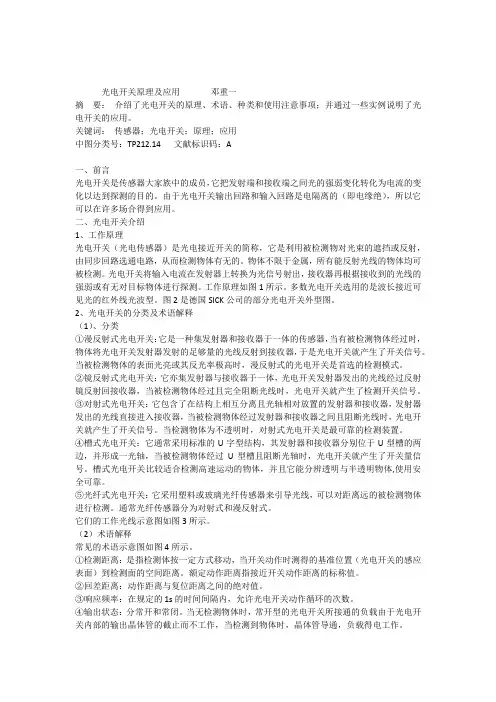

1 概述
光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。
接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。
目前，这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
2专用名词说明
2.1 检出距离
对射式和镜面反射式光电开关的检出距离是指光轴上无有效遮挡物野战，可稳定检出的最大距离。
反射式光电开关的检出距离则是可稳定检出标准检测物的最大距离。
2.2 回差距离
回差距离指动作距离与复位距离之差。它用检出距离的比率来表示，一般在检出距离的20%以下。
2.3 响应时间
把从受光器初始有效受光到输出动作所需的时间称作响应时间。
把从受光器初始有效遮光到输出复位所需的时间称为复位应用时间。
2.4 暗动
暗动（DARK ON）：即遮光动作。它表示在进入受光器的光速减少到一定程序时或被全遮时，输出晶体管将导通输出。
2.5 亮动
亮动（LIGHT ON），也称受光动作。它是指进入受光器的光束增加到一定量时，输出晶体管导通且有输出。
2.6 外同步输入功能
在一般情况下，凡具有外部诊断输入功能的光电开关，一般均具有外同步功能。
也就是说，用接点或晶体管导通等方法使蓝线与黑线短接（ON）可随时停止投光。可以据此在工作前预检传感器检测是否正常。在工作中，利用此性质也可随时接受控制系统发出的运行或中断指令。如果将前一个输出与后一个外同步输入进行串接，则可实现与门等功能。

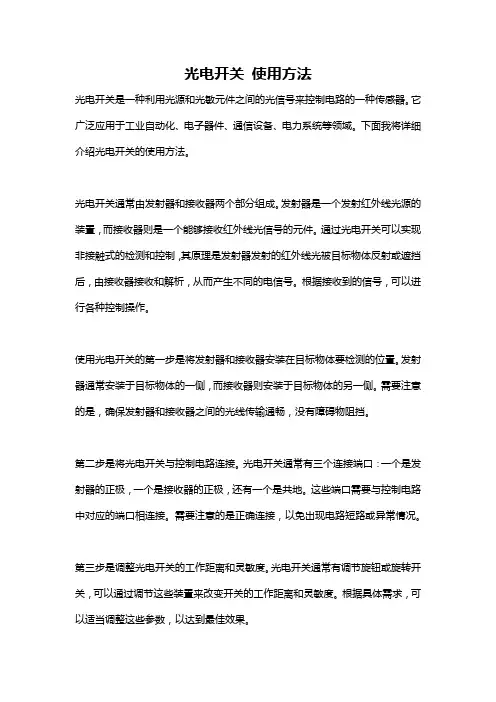

3使用
光电开关可用于各种应用场合，在使用光电开关时，还应注意环境条件，以使光电开关能够正常可靠的工作。
3.1 避免强光源
光电开关在环境照度较高时，一般都能稳定工作。但应回避将传感器光轴正对太阳光、白炽灯等强光源。
在不能改变传感器（受光器）光轴与强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。
3.2 防止相互干扰
MGK 系列新型光电开关通常都具有自动防止相互干扰的功能，因而不必担心相互干扰。然而，HGK系列对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。防止这种干扰最有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。当然，使用不同频率的机种也是一种好办法。
HGK系列反射式光电开关防止相互干扰的有效办法是拉开间隔。而且检测距离越远，间隔也应越大，具体间隔应根据调试情况来确定。当然，也可使用不同工作频率的机种。
3.3 镜面角度影响
当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器与检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。
3.4 排除背景物影响
使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。
因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。
3.5 自诊断功能使用
在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断功能而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。
3.6 消除台面影响
投光器与受光器在贴近台面安装时，可能会出现台面反射的部分光束照到受光器而造成工作不稳定。对此可采用此方法：使受光器与投光器离开台面一定距离并加装遮光板。
严禁用稀释剂等化学物品，以免损坏塑料镜。
高压线、动力线和光电传感器的配线不应放在同一配线管或用线槽内，否则会由于感应而造成（有时）光电开关的误动作或损坏，所以原则上要分别单独配线。
下列场所，一般有可能造成光电开关的误动作，应尽量避开：
●灰尘较多的场所；
●腐蚀性气体较多的场所；
●水、油、化学品有可能直接飞溅的场所；
●户外或太阳光等有强光直射而无遮光措施的场所。
●环境温度变化超出产品规定范围的场所；
●振动、冲击大，而未采取避震措施的场所。
