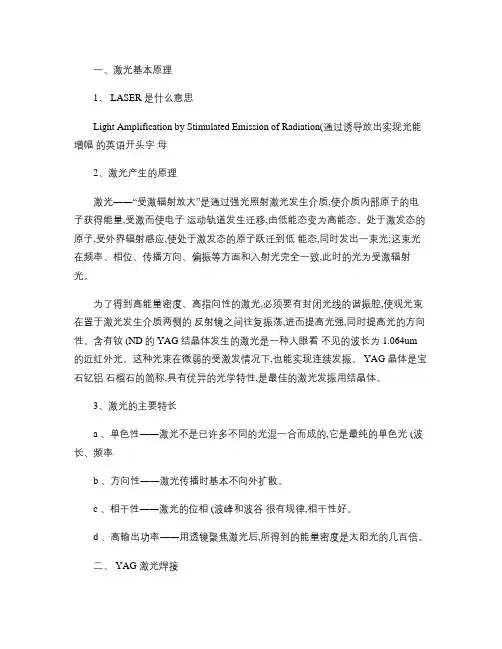

一、激光基本原理
1、 LASER 是什么意思
Light Amplification by Stimulated Emission of Radiation(通过诱导放出实现光能增幅的英语开头字母
2、激光产生的原理
激光――“受激辐射放大”是通过强光照射激光发生介质,使介质内部原子的电子获得能量,受激而使电子运动轨道发生迁移,由低能态变为高能态。处于激发态的原子,受外界辐射感应,使处于激发态的原子跃迁到低能态,同时发出一束光;这束光在频率、相位、传播方向、偏振等方面和入射光完全一致,此时的光为受激辐射光。
为了得到高能量密度、高指向性的激光,必须要有封闭光线的谐振腔,使观光束在置于激光发生介质两侧的反射镜之间往复振荡,进而提高光强,同时提高光的方向性。含有钕 (ND的 YAG 结晶体发生的激光是一种人眼看不见的波长为 1.064um 的近红外光。这种光束在微弱的受激发情况下,也能实现连续发振。 YAG 晶体是宝石钇铝石榴石的简称,具有优异的光学特性,是最佳的激光发振用结晶体。
3、激光的主要特长
a 、单色性――激光不是已许多不同的光混一合而成的,它是最纯的单色光 (波长、频率
b 、方向性――激光传播时基本不向外扩散。
c 、相干性――激光的位相 (波峰和波谷很有规律,相干性好。
d 、高输出功率――用透镜聚焦激光后,所得到的能量密度是太阳光的几百倍。
二、 YAG 激光焊接
激光焊接是利用激光束优异的方向性和高功么密度等特点进行工作。通过光学系统将激光束聚焦在很小的区域内,在极短的时间内使被焊处形成一个能量高度集中的热源区,从而使被焊物熔化并形成牢固的焊点和焊缝。
常用的激光焊接方式有两种:脉冲激光焊和连续激光焊。前者主要用于单点固定连续和薄件材料的焊接。后者主要用于大厚件的焊接和切割。
l 、激光焊接加工方法的特征
A 、非接触加工,不需对工件加压和进行表面处理。
B 、焊点小、能量密度高、适合于高速加工。
C 、短时间焊接,既对外界无热影响,又对材料本身的热变形及热影响区小,尤其适合加工高熔点、高硬度、
特种材料。
D 、不需要填充金属、不需要真空环境 (可在空气中直接进行、不会像电子束那样在空气中产生 X 射线的危险。
E 、与接触焊工艺相比 . 无电极、工具等的磨损消耗。
F 、无加工噪音,对环境无污染。
G 、微小工件也可加工。此外,还可通过透明材料的壁进行焊接。
H 、可通过光纤实现远距离、普通方法难以达到的部位、多路同时或分时焊接。
I 、很容易改变激光输出焦距及焊点位置。
J 、很容易搭载到自动机、机器人装置上。
K 、对带绝缘层的导体可直接进行焊接,对性能相差较大的异种金属也可焊接。
2、脉冲激光焊接的机理
传热溶化焊接是指当激光束照射到材料的表面上时,材料吸收光能而加热熔化。材料表面层的热以传导方式继续向材料深处传递,直至将两个待焊件的接触面互溶并焊接在一起。
深穿入熔化焊接是指当更大功率密度的激光束照射到材料上时,材料被加工熔化以至气化,产生较大的蒸汽压,在蒸汽的压力的作用下,溶化金属被挤在周围使照射处 (熔池呈现出一个凹坑,随着激光束的继续照射,凹坑越来越深,并穿入到另一个工件中。激光停止照射后,被排挤在凹坑周围的溶化金属重新流回到凹坑里,凝固后将工件焊接在一起。
这两种激光焊接机理,与功率密度、照射时间、材料性质、焊接方式等因素有关。当功率密度较低、照射时间较长而焊件较薄时,通常以传热溶化机理为主进行。反之,则是以深穿入熔化机理为主进行
激光焊接技术应用
引言
激光焊接是激光加工材料加工技术应用的重要方面之一。 70年代主要用于焊接薄壁材料和低速焊接, 焊接过程属于热传导型, 即激光辐射加热工件表面, 表面热量通过热传导向内部扩散, 通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数,使工件熔化,形成特定的熔池。由于激光焊接作为一种高质量、高精度、低变形、高效率和高速度的焊接方法,随着高功率 CO2和高功率的 YAG 激光器以及光纤传输技术的完善、金属钼焊接聚束物镜等的研制成功,使其在机械制造、航空航天、汽车工业、粉末冶金、生物医学微电子行业等领域的应用越来越广。目前的研究主要集中于 C02激光和 YAG 激光焊接各种金属材料时的理论, 包括激光诱发的等离子体的分光、吸收、散射特性以及激光焊接智能化控制、复合焊接、激
光焊接现象及小孔行为、焊接缺陷发生机理与防止方法等,并对镍基耐热合金、铝合金及镁合金的焊接性,焊接现象建模与数值模拟,钢铁材料、铜、铝合金与异种材料的连接,激光接头性能评价等方面做了一定的研究。
一、激光焊接的质量与特点
激光焊接原理:激光焊接是将高强度的激光束辐射至金属表面,通过激光与金属的相互作用,金属吸收激光转化为热能使金属熔化后冷却结晶形成焊接。激光焊接的机理有两种:
1、热传导焊接
当激光照射在材料表面时,一部分激光被反射,一部分被材料吸收,将光能转化为热能而加热熔化,材料表面层的热以热传导的方式继续向材料深处传递,最后将两焊件熔接在一起。
2、激光深熔焊
当功率密度比较大的激光束照射到材料表面时,材料吸收光能转化为热能,材料被加热熔化至汽化,产生大量的金属蒸汽,在蒸汽退出表面时产生的反作用力下,使熔化的金属液体向四周排挤,形成凹坑,随着激光的继续照射,凹坑穿人更深,当激光停止照射后,凹坑周边的熔液回流,冷却凝固后将两焊件焊接在—起。
这两种焊接机理根据实际的材料性质和焊接需要来选择, 通过调节激光的各焊接工艺参数得到不同的焊接机理。这两种方式最基本的区别在于:前者熔池表面保持封闭,而后者熔池则被激光束穿透成孔。传导焊对系统的扰动较小,因为激光束的辐射没有穿透被焊材料,所以,在传导焊过程中焊缝不易被气体侵入;而深熔焊时,小
孔的不断关闭能导致气孔。传导焊和深熔焊方式也可以在同一焊接过程中相互转换,由传导方式向小孔方式的转变取决于施加于工件的峰值激光能量密度和激光脉冲持续时间。激光脉冲能量密度的时间依赖性能够使激光焊接在激光与材料相互作用期间由一种焊接方式向另一种方式转变, 即在相互作用过程中焊缝可以先在传导方式下形
成,然后再转变为小孔方式。
1、激光焊接的焊缝形状
对于大功率深熔焊由于在焊缝熔池处的熔化金属,由于材料的瞬时汽化而形成深穿型的圆孔空腔,随着激光束与工件的相对运动使小孔周边金属不断熔化、流动、封闭、凝固而形成连续焊缝,其焊缝形状深而窄,即具有较大的熔深熔宽比, 在高功率器件焊接时, 深宽比可达 5:l , 最高可达 10:1。四种焊法在 316不锈钢及DUCOLW30钢上的焊缝截面形状的比较,对比的结论有以下几点:(1激光焊和电子束焊比 TIG 和等离子焊的主要优点相似:焊缝窄、穿透深、焊缝两边平行、热影响区小; (2TIG和等离子焊投资少, 广泛应用了许多年, 经验比较多; (3激光焊和电子束焊在高生产率方面优势大得多。
但电子束焊须在真空室或局部真空中进行。也可在空气中,但熔透能力比激光焊差; (4激光焊和电子束焊, 焊缝窄且热影响区小,因而变形最小。
2、激光焊接焊缝的组织性能
采用大功率激光光束焊接时,因其能量密度极高,被焊工件经受快速加热和冷却的热循环作用,使得焊缝和热影响区区域极窄,其硬度远远高于母材,因此,该区域的塑性相对较低。为了降低接头区域的硬度,应采取焊接前预热和焊后回火等相应的工艺措施。激光回火是一种在激光焊后随即采用非聚焦的低能量密度光束对焊道进行多道扫描从而降低焊缝硬度的新工艺。激光焊接金属及热影响区的组织和硬度是由化学成分和冷却速度决定的。在激光焊接中,现行焊接工艺一般不需要填充金属。在这种情况下,焊缝的组织和硬度主要由钢板的化学成分和激光照射条件来决定。采用填充焊丝的激光焊接由于可以选择任意合金成分的焊丝作为最佳的焊缝过渡合金,因而可以保证两侧母材的联结具有最佳性能。可以对高熔点、高热导率、物理性质差异较大的异种或同种金属材料进行焊接,可以得到无污染、杂质少的焊缝。激光焊接加热速度快,焊接熔池迅速冷却,与普通的常规焊接在金相组织上有着很大的区别。
二、激光焊接的应用领域
1、制造业应用
激光拼焊 (TailoredBlandLaserWelding技术在国外轿车制造中得到广泛的应用,据统计, 2000年全球范围内剪裁坯板激光拼焊生产线超过 100条,年产轿车构件拼焊坯板 7000万件,并继续以较高速度增长。国内生产的引进车型 Passat , Buick , Audi 等也采用了一些剪裁坯板结构。日本以 CO2激光焊代替了闪光对焊进行制钢业轧钢卷材的连接,在超薄板焊接的研究,如板厚 100微米以下的箔片,无法熔焊,但通过有特殊输出功率波形的 YAG 激光焊得以成功,显示了激光焊的广阔前途。日本还在世界上首次成功开发了将 YAG 激光焊用于核反应堆中蒸气发生器细管的维修等,在国内苏宝蓉等还进行了齿轮的激光焊接技术。
2、粉末冶金领域
随着科学技术的不断发展,许多工业技术上对材料特殊要求,应用冶铸方法制造的材料已不能满足需要。由于粉末冶金材料具有特殊的性能和制造优点,在某些领域如汽车、飞机、工具刃具制造业中正在取代传统的冶铸材料, 随着粉末冶金材料的日益发展, 它与其它零件的连接问题显得日益突出, 使粉末冶金材料的应用受到限制。在八十年代初期,激光焊以其独特的优点进入粉末冶金材料加工领域,为粉末冶金材料的应用开辟了新的前景, 如采用粉末冶金材料连接中常用的钎焊的方法焊接金刚石,由于结合强度低,热影响区宽特别是不能适应高温及强度要求高而引起钎料熔化脱落,采用激光焊接可以提高焊接强度以及耐高温性能。
3、汽车工业
20世纪 80年代后期,千瓦级激光成功应用于工业生产,而今激光焊接生产线已大规模出现在汽车制造业, 成为汽车制造业突出的成就之一。德国奥迪、奔驰、大众、瑞典的沃尔沃等欧洲的汽车制造厂早在 20世纪 80年代就率先采用激光焊接车顶、车身、侧框等钣金焊接, 90年代美国通用、福特和克莱斯勒公司竟相将激光焊接引入汽车制造,尽管起步较晚,但发展很快。
意大利菲亚特在大多数钢板组件的焊接装配中采用了激光焊接,日本的日产、本田和丰田汽车公司在制造车身覆盖件中都使用了激光焊接和切割工艺,高强钢激光焊接装配件因其性能优良在汽车车身制造中使用得越来越多, 根据美国金属市场统计,至 2002年底,激光焊接钢结构的消耗将达到 70000t 比 1998年增加 3倍。根据汽车工业批量大、自动化程度高的特点,激光焊接设备向大功率、多路式方向发展。在工艺方面美国 Sandia 国家实验室与 PrattWitney 联合进行在激光焊接过程中添加粉末金属和金属丝的研究, 德国不莱梅应用光束技术研究所在使用激光焊接铝合金车身骨架方面进行了大量的研究,认为在焊缝中添加填充余属有助于消除热裂纹,提高焊接速度,解决公差问题,开发的生产线已在奔驰公司的工厂投入生产。
4、电子工业
激光焊接在电子工业中,特别是微电子工业中得到了广泛的应用。由于激光焊接热影响区小加热集中迅速、热应力低,因而正在集成电路和半导体器件壳体的封装中,显示出独特的优越性,在真空器件研制中,激光焊接也得到了应用,如钼聚焦极与不锈钢支持环、快热阴极灯丝组件等。传感器或温控器中的弹性薄壁波纹片其厚度在 0.05-0.1mm ,采用传统焊接方法难以解决, TIG 焊容易焊穿,等离子稳定性差,影响因素多而采用激光焊接效果很好,得到广泛的应用。
5、生物医学
生物组织的激光焊接始于 20世纪 70年代, Klink 等及 jain[13]用激光焊接输卵管和血管的成功焊接及显示出来的优越性,使更多研究者尝试焊接各种生物组织,并推广到其他组织的焊接。有关激光焊接神经方面目前国内外的研究主要集中在激光波长、剂量及其对功能恢复以及激光焊料的选择等方面的研究,刘铜军进行了激光焊
接小血管及皮肤等基础研究的基础上又对大白鼠胆总管进行了焊接研究。激光焊接方法与传统的缝合方法比较, 激光焊接具有吻合速度快,愈合过程中没有异物反应,保持焊接部位的机械性质,被修复组织按其原生物力学性状生长等优点将在以后的生物医学中得到更广泛的应用。
6、其他领域
在其他行业中, 激光焊接也逐渐增加特别是在特种材料焊接中国内进行了许多研究, 如对 BT20钛合金、 HEl30合金、 Li-ion 电池等激光焊接, 德国玻璃机械制造商 GlamacoCoswig 公司与 IFW 接合技术与材料实验研究院合作开发出了一种用于平板玻璃的激光焊接新技术。
三、激光焊接设备的智能化控制
激光焊接监控自动化的关键之一是熔池的实时监视,因此,跟踪传感器的选择成为了一个至关重要的前提。在所有传感器中,光学传感器以其灵敏度和测量精度高,动态特性好,于工件无接触及包含的信息量大等特点, 成为发展得最快的跟踪传感器, 而 CCD(Charge-coupledDevice电荷耦合装置集成光学器件的应用又使得光学传感器上升到了视频传感的新高度。激光焊接的优点之一是焊接速度快,薄板的焊接速度可达 10m /min 以上,在高速连续的焊接过程中,如果出现焊接缺陷,将在极短的时间内造成大量的废品。实现在线的激光焊接质量监测是保证质量的十分重要的环节,华中科技大学设计的信号处理及反馈控制系统通过将声、光传感器所采取的信号放大、滤波、双限比较后进行 A /D 转换,再将数字信号由微机进行处理等,对激光输出功率、焊接速度、离焦量等工艺参数进行控制实现最佳工艺数。
解决熔透问题,基本前提是对激光焊接过程进行实时检测和控制,提取激光焊接的特征信号。近十年来,国内外的研究机构主要针对焊接过程中光致等离子体产生的声、光、电、热等信息进行提取,并分析处理,寻找特征信号。在填丝激光焊接时,激光填丝焊对接间隙宽度是主要的参数,为了保证缝全长都取得良好均匀的成形, 实现高质量的激光填丝激光焊,开发了高精度对缝间隙检测传感器以从高质量送丝控制系统。
对于激光深熔焊而言, 利用光学传感器检测焊接过程中的等离子体和反射激光的信号特征是一种简单而有效的实时检测焊接过程的方法。目前,利用光电管检测焊接过程中的等离子体或反射光的方法主要从工件侧面或与激光同轴两个方向进行。至于光学传感器的选择,有三种不同波段的传感器可用于激光焊接过程检测。
如紫外波段的传感器用于 CO2激光焊接时的等离子体检测,可见光波段的传感器用于 CO2和 Nd :YAG 激光焊接过程等离子体或金属蒸汽羽焰的检测,红外波段用于Nd :YAG 激光焊接的检测。到目前为北,检测到的光学信号与激光焊接参数,如焦点位置的关系已有很好的研究成果并被应用;另外利用光学传感器对激光焊接过程中产生的缺陷,如烧穿、孔洞或驼峰状表面缺陷的检测也有相关报道。
影响材料对激光束吸收的主要因素
1、温度
室温时金属材料两激光的吸收率一般在 20℃以下; 当金属温度达到烙点产生熔融和气化后吸收率上升到 40~50%;当接近沸点时吸收率可高达 90%。
材料的直流电阻率
材料对激光的吸收率与材料的直流电阻率的平方根成正比、与激光彼长的平方根成反比关系。
2、激光束的入射角
入射角越大,吸收率越小。当激光垂直于金属表面照射时,金属对激光的吸收率最大。但通常为了保护激光出射镜头,需要维持一定的入射角。
村料的表面状态
为了低反射率,可在金属表面涂上薄薄一层全属粉,但两者必须是能够形成合金的。如饭、金、银可覆盖薄锐层,此时在同样熔深的情况下,焊接所需的能量大约为原来铜、金、银所需的四分一。
3、聚焦性和离焦量
品质优良的 YAG 激光焊接装置,其聚焦性(光斑大小是通过装置本身的光路同轴精度、输出光纤和出射头的成像比等来保证。以激光出射焦点正好落在工作上
面时的位置为零。离焦量是指焦点离开这个零点的距离量。焦点位置超过零点位置时叫负离焦(焦点深入到工件内部,其距离值为负离焦量。反之,焦点不到零点的
距离数值为正离焦量。要获得较大的熔深,可将焦点位置选择在工件内部某一位置上,即采用负离焦量进行焊接。
4、焊接的穿入深度
脉冲激光焊接时,主要是以传热熔化方式进行的。激光束本身对金属的直接穿入深度是有限的,其主要取决于材料的导温系数(导温系数大的则穿入深度大,而不是激光器的功率大小。
激光拼焊技术的优势和应用
目前,激光拼焊板主要应用于汽车制造业,与传统工艺方法相比,采用激光拼焊板工艺不仅能够降低整车的制造成本、物流成本、整车重量、装配公差、油耗和废品率,而且可以减少外围加强件数量,简化装配步骤,同时使车辆的碰撞能力、冲压成型率和抗腐能力提高。此外,由于避免使用密封胶,也使其更具有环保性。
激光焊接最重要的优势在于能够将非常高的能量聚焦于一点,激光束打在两个要焊接部分的边缘,输入能量把金属加热并将其融化。在激光束作用以后,溶化的材料将迅速冷却。在这个过程中,有一小部分的数量将进入被焊接的零件中。在焊接减少热变形的同时,也减少了输入的热能量。减少因热量影响的变形,并增加对准确性的纠正,可以节省大量金钱和时间。
德国蒂森克虏伯激光拼焊板有限公司从 1985年开始生产拼焊板,激光拼焊技术的出现使得汽车生产制造从整车制造商向材料供应商转移。蒂森克虏伯在土耳其布尔萨新的激光拼焊板厂于上周正式投产。新厂的年产能可达 1.8万吨。
美国钢铁协会的数据显示,采用激光拼焊技术之后,每辆汽车可节省 18美元。
激光焊接方式的分类
激光焊接工艺方法不同可进行如下分类:
1、片与片间的焊接
包括对焊、端焊、中心穿透熔化焊、中心穿孔熔化焊等 4种工艺方法。对焊要求对缝质量较高,一般采用自动化焊接或手动焊接。参考机型:激光通用焊接机 (氙灯泵浦 Nd:YAG激光器 :AHL-W200、 AHL-W400→光纤传输激光焊接机:AHL-FW200、 AHL-FW400
2、丝与丝的焊接
包括丝与丝对焊、交叉焊、平行搭接焊、 T 型焊等 4种工艺方法。对这种焊接一般不适合自动焊接,采用手动焊接或半自动焊接。参考机型:→激光通用焊接机(氙灯泵浦 Nd:YAG激光器 :AHL-W200、 AHL-W400→光纤传输激光焊接机:AHL-FW200、 AHL-FW400→激光点焊机 (氙灯泵浦 Nd:YAG激光器 :AHL-W75、 AHL-W90→激光模具烧焊机 (氙灯泵浦 Nd:YAG激光器 :AHL-W120II 、 AHL-
W180III 、 AHL-W180IV
3、金属丝与块状元件的焊接
采用激光焊接可以成功的实现金属丝与块状元件的连接,块状元件的尺寸可以任意。在焊接中应注意丝状元件的几何尺寸。
参考机型:→激光点焊机 (氙灯泵浦 Nd:YAG激光器 :AHL-W75、 AHL-W90→激光模具烧焊机 (氙灯泵浦 Nd:YAG激光器 :AHL-W120II 、 AHL-W180III 、 AHL-W180IV
4、不同块的组焊及密封焊
在组件物体上缝上进行密封焊接及组焊, 如传感器等参考机型:→激光通用焊接机 (氙灯泵浦 Nd:YAG激光器 : AHL-W200、 AHL-W400→光纤传输激光焊接
机:AHL-FW200、 AHL-FW400→激光模具烧焊机 (氙灯泵浦 Nd:YAG激光器 : AHL-W180III 、 AHL-W180IV
5、块状物件补焊
采用激光将激光焊丝熔化沉积到基材上。一般适合模具等产品修补。参考机型:→激光模具烧焊机 (氙灯泵浦 Nd:YAG激光器 :AHL-W180III 、 AHL-W180IV→激光点焊机 (氙灯泵浦 Nd:YAG激光器 :AHL-W75、 AHL-W90
激光焊接的工艺参数
1、功率密度。功率密度是激光加工中最关键的参数之一。采用较高的功率密度,在微秒时间范围内,表层即可加热至沸点,产生大量汽化。因此,高功率密度对于材料去除加工,如打孔、切割、雕刻有利。对于较低功率密度,表层温度达到沸点需要经历数毫秒,在表层汽化前,底层达到熔点,易形成良好的熔融焊接。因此,在传导型激光焊接中,功率密度在范围在 104~106W/CM2。
2、激光脉冲波形。激光脉冲波形在激光焊接中是一个重要问题,尤其对于薄片焊接更为重要。当高强度激光束射至材料表面, 金属表面将会有 60~98%的激光能量反射而损失掉, 且反射率随表面温度变化。在一个激光脉冲作用期间内,金属反射率的变化很大。
3、激光脉冲宽度。脉宽是脉冲激光焊接的重要参数之一,它既是区别于材料去除和材料熔化的重要参数, 也是决定加工设备造价及体积的关键参数。
4、离焦量对焊接质量的影响。激光焊接通常需要一定的离做文章一,因为激光焦点处光斑中心的功率密度过高,容易蒸发成孔。离开激光焦点的各平面上,功率密度分布相对均匀。
离焦方式有两种:正离焦与负离焦。焦平面位于工件上方为正离焦,反之为负离焦。按几何光学理论,当正负离焦平面与焊接平面距离相等时,所对应平面上功率密度近似相同,但实际上所获得的熔池形状不同。负离焦时,可获得更大的熔深,这与熔池的形成过程有关。实验表明,激光加热 50~200us材料开始熔化,形成液相金属并出现问分汽化,形成市压蒸汽,并以极高的速度喷射,发出耀眼的白光。与此同时,高浓度汽体使液相金属运动至熔池边缘, 在熔池中心形成凹陷。当负离焦时, 材料内部
功率密度比表面还高, 易形成更强的熔化、汽化, 使光能向材料更深处传递。所以在实际应用中,当要求熔深较大时,采用负离焦;焊接薄材料时,宜用正离焦。
激光焊接的工作原理及其主要工艺参数 目前常用的焊接工艺有电弧焊、电阻焊、钎焊、电子束焊等。电弧焊是目前应用最广泛的焊接方法，它包括手弧焊、埋弧焊、钨极气体保护电弧焊、等离子弧焊、熔化极气体保护焊等。但上述各种焊接方法都有各自的缺点，比如空间限制，对于精细器件不易操作等，而激光焊接不但不具有上述缺点，而且能进行精确的能量控制，可以实现精密微型器件的焊接。并且它能应用于很多金属，特别是能解决一些难焊金属及异种金属的焊接。 激光指在能量相应与两个能级能量差的光子作用下，诱导高能态的原子向低能态跃迁，并同时发射出相同能量的光子。激光具有方向性好、相干性好、单色性好、光脉冲窄等优点。激光焊接是利用大功率相干单色光子流聚焦而成的激光束为热源进行的焊接，这种焊接通常有连续功率激光焊和脉冲功率激光焊。激光焊接从上世纪60年代激光器诞生不久就开始了研究，从开始的薄小零器件的焊接到目前大功率激光焊接在工业生产中的大量的应用，经历了近半个世纪的发展。由于激光焊接具有能量密度高、变形小、热影响区窄、焊接速度高、易实现自动控制、无后续加工的优点，近年来正成为金属材料加工与制造的重要手段，越来越广泛地应用在汽车、航空航天、造船等领域。虽然与传统的焊接方法相比，激光焊接尚存在设备昂贵、一次性投资大、技术要求高的问题，但激光焊接生产效率高和易实现自动控制的特点使其非常适于大规模生产线。 2. 激光焊接原理 2.1激光产生的基本原理和方法 光与物质的相互作用，实质上是组成物质的微观粒子吸收或辐射光子。微观粒子都具有一套特定的能级，任一时刻粒子只能处在与某一能级相对应的状态，物质与光子相互作用时，粒子从一个能级跃迁到另一个能级，并相应地吸收或辐射光子。光子的能量值为此两能级的能量差△E，频率为ν=△E/h。爱因斯坦认为光和原子的相互作用过程包含原子的自发辐射跃迁、受激辐射跃迁和受激吸收跃迁三种过程。我们考虑原子的两个能级E1和E2，处于两个能级的原子数密度分别为N1和N2。构成黑体物质原子中的辐射场能量密度为ρ，并有E2 -E1=hν。 2.1.自发辐射 处于激发态的原子如果存在可以接纳粒子的较低能级，即使没有外界作用，粒子也有一定的概率自发地从高能级激发态（E2）向低能级基态（E1）跃迁，同时辐射出能量为（E2-E1）的光子，光子频率ν=（E2-E1）/h。这种辐射过程称为自发辐射。自发辐射发出的光，不具有相位、偏振态上的一致，是非相干光。 2.2.受激辐射 除自发辐射外，处于高能级E2上的粒子还可以另一方式跃迁到较低能级。当频率为ν=（E2-E1）/h的光子入射时，也会引发粒子以一定的概率，迅速地从能级E2跃迁到能级E1，同时辐射一个与外来光子频率、相位、偏振态以及传播方向都相同的光子，这个过程称为受激辐射。 2.3.受激吸收 受激辐射的反过程就是受激吸收。处于低能级E1的一个原子，在频率为的辐射场作用下吸收一个能量为hν的光子，并跃迁至高能级E2，这种过程称为受激吸收。自发辐射是不相干的，受激辐射是相干的。 由受激辐射和自发辐射的相干性可知，相干辐射的光子简并度很大。普通光源在红外和可见光波段实际上是非相干光源。如果能够创造这样一种情况：使得腔内某一特定模式的ρ很大，而其他所有模式的都很小，就能够在这一特定模式内形成很高的光子简并度，使相干
激光焊接应用 一、激光焊接的主要特性。 激光焊接是激光材料加工技术应用的重要方面之一。20世纪70年代主要用于焊接薄壁材料和低速焊接，焊接过程属热传导型，即激光辐射加热工件表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数，使工件熔化，形成特定的熔池。由于其独特的优点，已成功应用于微、小型零件的精密焊接中。 高功率CO2及高功率YAG激光器的出现，开辟了激光焊接的新领域。获得了以小孔效应为理论基础的深熔焊接，在机械、汽车、钢铁等工业领域获得了日益广泛的应用。 与其它焊接技术相比，激光焊接的主要优点是： 1、速度快、深度大、变形小。 2、能在室温或特殊条件下进行焊接，焊接设备装置简单。例如，激光通过电磁场，光束不会偏移；激光在真空、空气及某种气体环境中均能施焊，并能通过玻璃或对光束透明的材料进行焊接。 3、可焊接难熔材料如钛、石英等，并能对异性材料施焊，效果良好。 4、激光聚焦后，功率密度高，在高功率器件焊接时，深宽比可达5：1，最高可达10：1。 5、可进行微型焊接。激光束经聚焦后可获得很小的光斑，且能精确定位，可应用于大批量自动化生产的微、小型工件的组焊中。 6、可焊接难以接近的部位，施行非接触远距离焊接，具有很大的灵活性。尤其是近几年来，在YAG激光加工技术中采用了光纤传输技术，使激光焊接技术获得了更为广泛的推广和应用。 7、激光束易实现光束按时间与空间分光，能进行多光束同时加工及多工位加工，为更精密的焊接提供了条件。 但是，激光焊接也存在着一定的局限性： 1、要求焊件装配精度高，且要求光束在工件上的位置不能有显著偏移。这是因为激光聚焦后光斑尺雨寸小，焊缝窄，为加填充金属材料。若工件装配精度或光束定位精度达不到要求，很容易造成焊接缺憾。 2、激光器及其相关系统的成本较高，一次性投资较大。 二、激光焊接热传导。 激光焊接是将高强度的激光束辐射至金属表面，通过激光与金属的相互作用，使金属熔化形成焊接。在激光与金属的相互作用过程中，金属熔化仅为其中一种物理现象。有时光能并非主要转化为金属熔化，而以其它形式表现出来，如汽化、等离子体形成等。然而，要实现良好的熔融焊接，必须使金属熔化成为能量转换的主要形式。为此，必须了解激光与金属相互作用中所产生的各种物理现象以及这些物理现象与激光参数的关系，从而通过控制激光参数，使激光能量绝大部分转化为金属熔化的能量，达到焊接的目的。 三、激光焊接的工艺参数。 1、功率密度。 功率密度是激光加工中最关键的参数之一。采用较高的功率密度，在微秒时间范围内，表层即可加热至沸点，产生大量汽化。因此，高功率密度对于材料去除加工，如打孔、切割、雕刻有利。对于较低功率密度，表层温度达到沸点需要经历数毫秒，在表层汽化前，底层达到熔点，易形成良好的熔融焊接。因此，在传导型激光焊接中，功率密度在范围在104~106W/CM2。 2、激光脉冲波形。 激光脉冲波形在激光焊接中是一个重要问题，尤其对于薄片焊接更为重要。当高强度激光束射至材料表面，金属表面将会有60~98%的激光能量反射而损失掉，且反射率随表面温度变化。在一个激光脉冲作用期间内，金属反射率的变化很大。 3、激光脉冲宽度。 脉宽是脉冲激光焊接的重要参数之一，它既是区别于材料去除和材料熔化的重要参数，也是决定加工设备造价及体积的关键参数。 4、离焦量对焊接质量的影响。 激光焊接通常需要一定的离做文章一，因为激光焦点处光斑中心的功率密度过高，容易蒸发成孔。离开激光焦点的各平面上，功率密度分布相对均匀。 离焦方式有两种：正离焦与负离焦。焦平面位于工件上方为正离焦，反之为负离焦。按几何光学理论，当正负离做文章一相等时，所对应平面上功率密度近似相同，但实际上所获得的熔池
激光焊接的工作原理及其主要工艺参数摘要：焊接技术主要应用在金属母材热加工上，常用的有电弧焊，电阻焊，钎焊， 电子束焊，激光焊等多种，本文详细介绍了激光焊接的工作原理与工艺参数，还讨论了激光焊接技术在现代工业中的应用，并与其他焊接方法进行对比。研究表明激光焊接技术将逐步得到广泛应用。 关键词：焊接技术；激光焊接；工作原理；工艺参数。 1. 引言 目前常用的焊接工艺有电弧焊、电阻焊、钎焊、电子束焊等。电弧焊是目前应用最广泛的焊接方法，它包括手弧焊、埋弧焊、钨极气体保护电弧焊、等离子弧焊、熔化极气体保护焊等。但上述各种焊接方法都有各自的缺点，比如空间限制，对于精细器件不易操作等，而激光焊接不但不具有上述缺点，而且能进行精确的能量控制，可以实现精密微型器件的焊接。并且它能应用于很多金属，特别是能解决一些难焊金属及异种金属的焊接。 激光指在能量相应与两个能级能量差的光子作用下，诱导高能态的原子向低能态跃迁，并同时发射出相同能量的光子。激光具有方向性好、相干性好、单色性好、光脉冲窄等优点。激光焊接是利用大功率相干单色光子流聚焦而成的激光束为热源进行的焊接，这种焊接通常有连续功率激光焊和脉冲功率激光焊。激光焊接从上世纪60年代激光器诞生不久就开始了研究，从开始的薄小零器件的焊接到目前大功率激光焊接在工业生产中的大量的应用，经历了近半个世纪的发展。由于激光焊接具有能量密度高、变形小、热影响区窄、焊接速度高、易实现自动控制、无后续加工的优点，近年来正成为金属材料加工与制造的重要手段，越来越广泛地应用在汽车、航空航天、造船等领域。虽然与传统的焊接方法相比，激光焊接尚存在设备昂贵、一次性投资大、技术要求高的问题，但激光焊接生产效率高和易实现自动控制的特点使其非常适于大规模生产线。 2. 激光焊接原理 2.1激光产生的基本原理和方法 光与物质的相互作用，实质上是组成物质的微观粒子吸收或辐射光子。微观粒子都具有一套特定的能级，任一时刻粒子只能处在与某一能级相对应的状态，物质与光子相互作用时，粒子从一个能级跃迁到另一个能级，并相应地吸收或辐射光子。光子的能量值为此两能级的能量差△E，频率为ν=△E/h。爱因斯坦认为光和原子的相互作用过程包含原子的自发辐射跃迁、受激辐射跃迁和受激吸收跃迁三种过程。我们考虑原子的两个能级E1和E2，处于两个能级的原子数密度分别为N1和N2。构成黑体物质原子中的辐射场能量密度为ρ，并有E2 -E1=hν。 2.1.自发辐射 处于激发态的原子如果存在可以接纳粒子的较低能级，即使没有外界作用，粒子也有一定的概率自发地从高能级激发态（E2）向低能级基态（E1）跃迁，同时辐射出能量为（E2-E1）的光子，光子频率ν=（E2-E1）/h。这种辐射过程称为自发辐射。自发辐射发出的光，不具有相位、偏振态上的一致，是非相干光。 2.2.受激辐射 除自发辐射外，处于高能级E2上的粒子还可以另一方式跃迁到较低能级。当频率为ν=（E2-E1）/h的光子入射时，也会引发粒子以一定的概率，迅速地从能级E2跃迁到能级E1，同时辐射一个与外来光子频率、相位、偏振态以及传播方向都相同的光子，
激光焊接是激光材料加工技术应用的重要方面之一，又常称为激光焊机、镭射焊机，按其工作方式常可分为激光模具烧焊机（手动焊接机）、自动激光焊接机、激光点焊机、光纤传输激光焊接机，光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池以达到焊接的目的。 一、激光焊接的主要特性。 20世纪70年代主要用于焊接薄壁材料和低速焊接，焊接过程属热传导型，即激光辐射加热工件表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数，使工件熔化，形成特定的熔池。由于其独特的优点，已成功应用于微、小型零件的精密焊接中。 高功率CO2及高功率YAG激光器的出现，开辟了激光焊接的新领域。获得了以小孔效应为理论基础的深熔焊接，在机械、汽车、钢铁等工业领域获得了日益广泛的应用。 与其它焊接技术相比，激光焊接的主要优点是： 1、速度快、深度大、变形小。 2、能在室温或特殊条件下进行焊接，焊接设备装置简单。例如，激光通过电磁场，光束不会偏移；激光在真空、空气及某种气体环境中均能施焊，并能通过玻璃或对光束透明的材料进行焊接。 3、可焊接难熔材料如钛、石英等，并能对异性材料施焊，效果良好。 4、激光聚焦后，功率密度高，在高功率器件焊接时，深宽比可达5：1，最高可达10：1。 5、可进行微型焊接。激光束经聚焦后可获得很小的光斑，且能精确定位，可应用于大批量自动化生产的微、小型工件的组焊中。 6、可焊接难以接近的部位，施行非接触远距离焊接，具有很大的灵活性。尤其是近几年来，在YAG激光加工技术中采用了光纤传输技术，使激光焊接技术获得了更为广泛的推广和应用。 7、激光束易实现光束按时间与空间分光，能进行多光束同时加工及多工位加工，为更精密的焊接提供了条件。 但是，激光焊接也存在着一定的局限性： 1、要求焊件装配精度高，且要求光束在工件上的位置不能有显著偏移。这是因为激光聚焦后光斑尺雨寸小，焊缝窄，为加填充金属材料。若工件装配精度或光束定位精度达不到要求，很容易造成焊接缺憾。 2、激光器及其相关系统的成本较高，一次性投资较大。 二、激光焊接热传导。
一、激光基本原理 1、 LASER 是什么意思 Light Amplification by Stimulated Emission of Radiation(通过诱导放出实现光能增幅的英语开头字母 2、激光产生的原理 激光――“受激辐射放大”是通过强光照射激光发生介质,使介质内部原子的电子获得能量,受激而使电子运动轨道发生迁移,由低能态变为高能态。处于激发态的原子,受外界辐射感应,使处于激发态的原子跃迁到低能态,同时发出一束光;这束光在频率、相位、传播方向、偏振等方面和入射光完全一致,此时的光为受激辐射光。 为了得到高能量密度、高指向性的激光,必须要有封闭光线的谐振腔,使观光束在置于激光发生介质两侧的反射镜之间往复振荡,进而提高光强,同时提高光的方向性。含有钕 (ND的 YAG 结晶体发生的激光是一种人眼看不见的波长为 1.064um 的近红外光。这种光束在微弱的受激发情况下,也能实现连续发振。 YAG 晶体是宝石钇铝石榴石的简称,具有优异的光学特性,是最佳的激光发振用结晶体。 3、激光的主要特长 a 、单色性――激光不是已许多不同的光混一合而成的,它是最纯的单色光 (波长、频率 b 、方向性――激光传播时基本不向外扩散。 c 、相干性――激光的位相 (波峰和波谷很有规律,相干性好。 d 、高输出功率――用透镜聚焦激光后,所得到的能量密度是太阳光的几百倍。 二、 YAG 激光焊接
激光焊接是利用激光束优异的方向性和高功么密度等特点进行工作。通过光学系统将激光束聚焦在很小的区域内,在极短的时间内使被焊处形成一个能量高度集中的热源区,从而使被焊物熔化并形成牢固的焊点和焊缝。 常用的激光焊接方式有两种:脉冲激光焊和连续激光焊。前者主要用于单点固定连续和薄件材料的焊接。后者主要用于大厚件的焊接和切割。 l 、激光焊接加工方法的特征 A 、非接触加工,不需对工件加压和进行表面处理。 B 、焊点小、能量密度高、适合于高速加工。 C 、短时间焊接,既对外界无热影响,又对材料本身的热变形及热影响区小,尤其适合加工高熔点、高硬度、 特种材料。 D 、不需要填充金属、不需要真空环境 (可在空气中直接进行、不会像电子束那样在空气中产生 X 射线的危险。 E 、与接触焊工艺相比 . 无电极、工具等的磨损消耗。 F 、无加工噪音,对环境无污染。 G 、微小工件也可加工。此外,还可通过透明材料的壁进行焊接。 H 、可通过光纤实现远距离、普通方法难以达到的部位、多路同时或分时焊接。 I 、很容易改变激光输出焦距及焊点位置。 J 、很容易搭载到自动机、机器人装置上。
1.焊接温度场：指在焊接过程中，某一时刻所有空间各点温度的总计或分布。 2.焊接热循环：在焊接过程中，工件上的温度随着瞬时热源或移动热源的作用而发生变化， 温度随时间由低而高，达到最大值后，又由高而低的变化称为焊接热循环。 3.温度应力（热应力）：变形不受约束，则说明变形是温度变化的唯一反映；若这种变形 受到约束，就会在物体内部产生应力，这种应力即为温度应力。 4.残余应力：当不均匀温度恢复到原始的均匀状态后残存在物体中的内应力。 5.自由变形（量、率）：当金属物体的温度发生变化或发生相变没有受到外界的任何阻碍 而自由进行，它的形状和尺寸的变形就称为自由变形。自由变形的大小称之为自由变形量。单位长度上的自由变形量称之为自由变形率。 6.外观变形（量、率）：当物体的变形受到阻碍而不能完全自由变形时，所表现出来的部 分变形称为外观变形或可见变形。外观变形的大小称为外观变形量。单位长度上的外观变形量称为外观变形率。 7.内部变形（量、率）：当物体的变形受到阻碍而不能完全自由变形时，未表现出来的部 分变形称为内部变形或可见变形。内部变形的大小称为内部变形量。单位长度上的内部变形量称为内部变形率。 8.高组配：焊缝金属强度比母材高强度高的接头匹配。 9.低组配：焊缝金属强度比母材高强度低的接头匹配。 10.工作焊缝：一种与被连接的元件是串联的焊缝，承担着传递全部载荷的作用，焊缝一旦 开裂，结构就立即失效。 11.联系焊缝：一种与被连接的元件是并联的焊缝，主要起元件之间相互联系的作用，焊缝 一旦开裂，结构就不会立即失效。 12.焊接工艺评定：为验证所拟定的焊接工艺的正确性而进行的试验过程及结果的评价。 13.焊接工艺指导书：就是为验证试验所拟定的、经评定合格的、用于指导生产的焊接工艺 文件。 14.生产过程：使原材料或半成品的形状和重量不断的按照人们的意图发生改变的过程。或 者定义为把原材料变成成品的直接和间接的劳动过程的总和。 15.工艺过程：是指直接改变毛坯的形状、尺寸、力学性能以及物理性能，使之成为半成品 或成品的生产过程。 16.放样：指按设计图样在放样平台上，将其局部或全部按1：1的比例画出结构部件或零 件的图形和平面展开尺寸的加工工序。 17.划线：根据设计图样及工业上的要求按1：1的比例，将待加工工件形状、尺寸及各种 加工符号划在钢板或经粗加工的坯料上的加工工序。 18.号料：是用放样所取得的样板或样杆，在原材料或经粗加工的坯料上划下料线、加工线、 检查线及各种位置线的工艺过程。 19.夹具：是指将待装配的零件准确组对、定位并加紧的工艺装配，是定位器、夹紧器和各 种推拉装置的总称。 20.疲劳强度：指金属材料在无限多次交变载荷作用下而不破坏的最大应力。 21.疲劳极限：在疲劳试验中，应力交变循环大至无限次而试样仍不破损时的最大应力。 22.疲劳图：表达疲劳强度和循环特性之间关系的图形。 23.疲劳曲线：描述疲劳试验中所加交变应力振幅值S与试样达到破坏的交变应力周数N之 间的关系曲线。

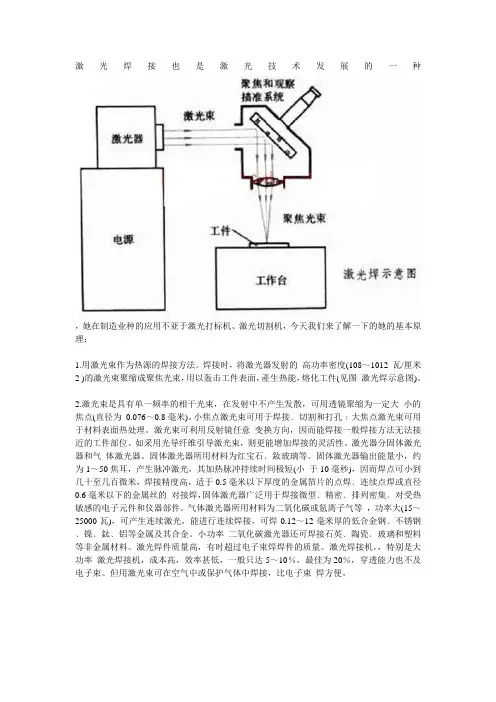

激光焊接工艺详解 随着科学技术的发展，近年来出现了激光焊接。那么什么是激光焊接呢？激光焊接的特点与优点又有哪些呢？ 下图是激光焊接的工作原理： 首先，什么是激光？世界上的第一个激光束于1960年利用闪光灯泡激发红宝石晶粒所产生，因受限于晶体的热容量，只能产生很短暂的脉冲光束且频率很低。虽然瞬间脉冲峰值能量可高达106瓦，但仍属于低能量输出. 激光技术采用偏光镜反射激光产生的光束使其集中在聚焦装置中产生巨大能量的光束，假如焦点靠近工件，工件就会在几毫秒内熔化和蒸发，这一效应可用于焊接工艺高功率CO2及高功率YAG激光器的出现，开辟了激光焊接的新领域。激光焊接设备的关键是大功率激光器，主要有两大类，一类是固体激光器，又称Nd:YAG 激光器。Nd（钕）是一种稀土族元素，YAG代表钇铝柘榴石，晶体结构与红宝石相似。Nd:YAG激光器波长为1.06μm，主要优点是产生的光束可以通过光纤传送，因此可以省往复杂的光束传送系统，适用于柔性制造系统或远程加工，通常用于焊接精度要求比较高的工件。汽车产业常用输出功率为3-4千瓦的Nd:YAG激光器。另一类是气体激光器，又称CO2激光器，分子气体作工作介质，产生均匀为10.6μm的红外激光，可以连续工作并输出很高的功率，标准激光功率在2-5千瓦之间。 与其它传统焊接技术相比，激光焊接的主要优点是： 1、速度快、深度大、变形小。 2、能在室温或特殊条件下进行焊接，焊接设备装置简单。例如，激光通过电磁场，光束不会偏移；激光在真空、空气及某种气体环境中均能施焊，并能通过玻璃或对光束透明的材料进行焊接。 3、可焊接难熔材料如钛、石英等，并能对异性材料施焊，效果良好。 4、激光聚焦后，功率密度高，在高功率器件焊接时，深宽比可达5：1，最高可达10：1。 5、可进行微型焊接。激光束经聚焦后可获得很小的光斑，且能精确定位，可应用于大批量自动化生产的微、小型工件的组焊中。 6、可焊接难以接近的部位，施行非接触远间隔焊接，具有很大的灵活性。尤其是近几年来，在YAG激光加工技术中采用了光纤传输技术，使激光焊接技术获得了更为广泛的推广和应用。 7、激光束易实现光束按时间与空间分光，能进行多光束同时加工及多工位加工，为更精密的焊接提供了条件。
激光焊接原理与主要工艺参数 作者:opticsky 日期:2006-12-01 字体大小: 小中大 1．激光焊接原理 激光焊接可以采用连续或脉冲激光束加以实现，激光焊接的原理可分为热传导型焊接和激光深熔焊接。功率密度小于104~105 W/cm2为热传导焊，此时熔深浅、焊接速度慢；功率密度大于105~107 W/cm2时，金属表面受热作用下凹成“孔穴”，形成深熔焊，具有焊接速度快、深宽比大的特点。 其中热传导型激光焊接原理为：激光辐射加热待加工表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰功率和重复频率等激光参数，使工件熔化，形成特定的熔池。 用于齿轮焊接和冶金薄板焊接用的激光焊接机主要涉及激光深熔焊接。下面重点介绍激光深熔焊接的原理。 激光深熔焊接一般采用连续激光光束完成材料的连接，其冶金物理过程与电子束焊接极为相似，即能量转换机制是通过“小孔”（Key-hole）结构来完成的。在足够高的功率密度激光照射下，材料产生蒸发并形成小孔。这个充满蒸气的小孔犹如一个黑体，几乎吸收全部的入射光束能量，孔腔内平衡温度达2500 0C左右，热量从这个高温孔腔外壁传递出来，使包围着这个孔腔四周的金属熔化。小孔内充满在光束照射下壁体材料连续蒸发产生的高温蒸汽，小孔四壁包围着熔融金属，液态金属四周包围着固体材料（而在大多数常规焊接过程和激光传导焊接中，能量首先沉积于工件表面，然后靠传递输送到内部）。孔壁外液体流动和壁层表面张力与孔腔内连续产生的蒸汽压力相持并保持着动态平衡。光束不断进入小孔，小孔外的材料在连续流动，随着光束移动，小孔始终处于流动的稳定状态。就是说，小孔和围着孔壁的熔融金属随着前导光束前进速度向前移动，熔融金属充填着小孔移开后留下的空隙并随之冷凝，焊缝于是形成。上述过程的所有这一切发生得如此快，使焊接速度很容易达到每分钟数米。 2. 激光深熔焊接的主要工艺参数 1激光功率。激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。只有当工件上的激光功率密度超过阈值（与材料有关），等离子体才会产生，这标志着稳定深熔焊的进行。如果激光功率低于此阈值，工件仅发生表面熔化，也即焊接以稳定热传导型进行。而当激光功率密度处于小孔形成的临界条件附近时，深熔焊和传导焊交替进行，
米亚奇公司 Nd（钕）:YAG激光器激光焊接指南 米亚奇公司2003年版 此处包含的材料，未经米亚奇公司书面同意，严禁复 制或用于任何用途 联系方式： 米亚奇公司 Myrtle大道1820号 蒙罗维亚CA, 91017-7133 Tel.: 626 303 5676 Fax: 626 599 9636 https://www.doczj.com/doc/4316056281.html,
目录 1.激光基础 1.1 介绍 1.2 激光产生的原理 1.3 Nd:YAG激光的介质 1.4 泵浦源 1.5 谐振器 1.6 激光安全 2.激光焊接基本原理 2.1脉冲激光焊接 2.1.1实时功率反馈 2.1.2输出功率斜波 2.1.3脉冲的成形 2.1.4时间的分配 2.1.5能量分配 2.1.6光束的传输 2.1.7聚焦头 2.2激光是怎么实现焊接的 2.3主要焊接参数 2.3.1接缝设计与配合 2.3.2部分聚焦 2.3.3材料的选择和其表面镀层 2.4激光的参数 2.4.1名词术语 2.4.2光学系统 2.4.3聚焦镜片 2.4.4峰值功率和脉冲宽度 2.4.5接缝的焊接 2.4.6保护气体 2.5焊接举例
1.激光基础 1.1介绍 “激光”一词是Light Amplification by Stimulated Emission of Radiation（受激辐射而放大的光）的缩写，激光器的要素有： Nd:YAG激光器有两种类型，连续波的和脉冲波的，正如它们的名字所指，连续激光的波形要么是开，要么是关，但脉冲激光只用部分脉冲完成焊接。脉冲激光利用峰值功率进行焊接，反之连续激光使用的是平均功率，这使得脉冲激光只用很小的能量就能实现焊接，并形成了更小的热影响区，脉冲激光焊提供了无与伦比的点焊性能和极低的焊接热输入，米亚奇的就是脉冲激光焊机。 1.2激光产生的原理 激光本质上是分三步产生的，发生几乎是瞬间的。 1.泵浦源给介质提供能量，将介质内部原子激活，使得带电原子暂时被激发到 高能级，处在此活跃级的带电原子是不稳定的，于是跃迁到低能级，在这个过程中，从泵浦源吸收能量的电子释放多余的能量并辐射出一个光子，这个过程叫做自发辐射，通过这种方式产生的光子是激光的种子。 2.光子自发传播并最终撞击到别的处于高能级的电子，由于光速极快，处在激 发态的原子的密度很大，所以这个过程是极其短暂的，入射光子将电子从高能级激发到低能级并产生另一个光子，这两个光子是相干的，这意味着它们相位相同，波长相同，传播方向相同，这个过程叫做受激辐射。 3.光子传播方向是不定的，然而一些沿着介质传播的光子撞击共振器的反射镜， 又通过介质反射回来，共振反射镜决定了受激辐射的优先扩大方向，为了使
12-13-2 《特种加工》复习： 名词解释 1.特种加工：特种加工亦称“非传统加工”或“现代加工方法”，泛指用电能、热能、光能、电化学能、化学能、声能及特殊机械能等能量达到去除或增加材料的加工方法，从而实现材料被去除、变形、改变性能或被镀覆等。 2.电火花加工：电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除导电材料的特种加工方法，又称放电加工或电蚀加工。 3.极性效应：在电火花加工过程中，无论是正极还是负极，都会受到不同程度的电蚀。即使是相同的材料，正负电极的电蚀也是不同的。这种单纯由于正负极性不同而彼此电蚀量不一样的现象叫做极性效应。 4.电火花线切割：电火花线切割简称线切割。它是在电火花穿孔、成形加工的基础上发展起来的。它不仅使电火花加工的应用得到了发展，而且某些方面已取代了电火花穿孔、成形加工。如今，线切割机床已占电火花机床的大半。 5.极间介质消电离：放电通道中的带电粒子复合为中性粒子，恢复本次放电通道处间隙介质的绝缘强度，以免总是重复在同一处发生放电发生而导致电弧放电，这样可以保证按两级相对最近处或电阻率最小处形成下一击穿放电通道。 6.混气电解加工：混气电解加工就是将一定压力的气体（主要是压缩空气）用混气装置使之与电解液混合在一起，并使电解液成分为包含无数气泡的气液混合物，然后送入加工区进行电解加工。 7.电化学加工：电化学加工也称为电解加工，是利用金属在外电场作用下的高速局部阳极溶解实现电化学反应，对金属材料进行加工的方法。 8.阳极溶解：金属作为阳极发生氧化反应的电极过程。 9.阴极沉淀： 10.电极极化：一般将有电流通过电极时，电极的平衡状态被破坏，阳极电位向更加正的方向移动，阴极的电位向更加负的方向移动，电极电位偏离平衡电位的现象称为电极极化。11.电化学钝化：在电解加工过程中海油一种叫钝化的现象，它使金属阳极溶解过程的超电位升高，使电解速度减慢。 12.电解加工：基于电解过程中的阳极溶解原理并借助于成型的阴极，将工件按一定形状和尺寸加工成型的一种工艺方法，称为电解加工。 13.电解抛光：是以被抛工件为阳极，不溶性金属为阴极，两级同时浸入到电解槽中，通以直流电而产生有选择性的阳极溶解，从而达到工件表面光亮度增大的效果。 14.电解磨削：是由电解作用和机械磨削作用相结合而进行加工的，比电解加工的加工精度高，表面粗糙度小，比机械磨削的生产率高。 15.电铸加工：电铸是在芯模表面电沉积金属，然后使两者分离来支取零件的工艺。 16.涂镀加工：涂镀又称为刷镀或无槽电镀，是在金属工件表面局部快速电化学沉积金属的技术。 17.激光加工：是利用光的能量，经过透镜聚焦，在焦点上达到很高的能量密度，考光热效应来加工各种材料 17.激光打孔： 18.激光切割：材料在激光热源照射下，工件与激光束相对移动，进行加工的过程。 19.激光焊接：激光焊接是以聚焦的激光束作为能源，利用轰击焊件所产生的热量进行焊接的一种高效精密的焊接方法。 20.激光淬火：激光淬火是以高密度能量激光束作为能源，迅速加热工件并使其自冷硬化的
焊接课后答案及名词解 释 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
1.试述熔化焊接、钎焊和粘接在本质上有何区别 熔化焊接：使两个被焊材料之间(母材与焊缝)形成共同的晶粒 针焊：只是钎料熔化，而母材不熔化，故在连理处一般不易形成共同的晶粒，只是在钎料与母材之间形成有相互原于渗透的机械结合。 粘接：是靠粘结剂与母材之间的粘合作用，一般来讲没有原子的相互渗透或扩散。 2.怎样才能实现焊接，应有什么外界条件 从理论来讲，就是当两个被焊好的固体金属表面接近到相距原子平衡距离时，就可以在接触表面上进行扩散、再结晶等物理化学过程，从而形成金属键，达到焊接的目的。然而，这只是理论上的条件，事实上即使是经过精细加工的表面，在微观上也会存在凹凸不平之处，更何况在一般金属的表面上还常常带有氮化膜、油污和水分等吸附层。这样，就会阻碍金属表面的紧密接触。为了克服阻碍金属表面紧密接触的各种因素，在焊接工艺上采取以下两种措施： 1)对被焊接的材质施加压力目的是破坏接触表面的氧化膜，使结合处增加有效的接触面积，从而达到紧密接触。 2)对被焊材料加热(局部或整体) 对金属来讲，使结合处达到塑性或熔化状态，此时接触面的氧化膜迅速破坏，降低金属变形的阻力，加热也会增加原于的振动能，促进扩散、再结晶、化学反应和结晶过程的进行。 3.焊条的工艺性能包括哪些方面（详见：焊接冶金学（基本原理）p84） 焊条的工艺性能主要包括：焊接电弧的稳定性、焊缝成形、在各种位置焊接的适应性、飞溅、脱渣性、焊条的熔化速度、药皮发红的程度及焊条发尘量等 4.低氢型焊条为什么对于铁锈、油污、水份很敏感（详见：焊接冶金学（基本原理）p94） 由于这类焊条的熔渣不具有氧化性，一旦有氢侵入熔池将很难脱出。所以，低氢型焊条对于铁锈、油污、水分很敏感。 5.焊剂的作用有哪些 隔离空气、保护焊接区金属使其不受空气的侵害，以及进行冶金处理作用。 6.能实现焊接的能源大致哪几种它们各自的特点是什么 见课本p3 ：热源种类 7.焊接电弧加热区的特点及其热分布（详见：焊接冶金学（基本原理）p4） 热源把热能传给焊件是通过焊件上一定的作用面积进行的。对于电弧焊来讲，这个作用面积称为加热区，如果再进一步分析时，加热区又可分为加热斑点区和活性斑点区； 1)活性斑点区活性斑点区是带电质点(电子和离于)集中轰击的部位，并把电能转为热能； 2)加热斑点区在加热斑点区焊件受热是通过电弧的辐射和周围介质的对流进行的。 8.什么是焊接，其物理本质是什么 焊接：被焊工件的材质(同种或异种)，通过加热或加压或二者并用，并且用或不用填充材料，使工件的材质达到原子问的结合而形成永久性连接的工艺过程称为焊接。 物理本质：1）宏观：焊接接头破坏需要外加能量和焊接的的不可拆卸性（永久性） 2）微观：焊接是在焊件之间实现原子间结合。 9，焊接化学冶金与炼钢相比，在原材料方面和反应条件方面主要有哪些不同P8 （1）原材料不同：普通冶金材料的原材料主要是矿石、废钢铁和焦炭等；而焊接化学冶金的原材料主要是焊条、焊丝和焊剂等。（2）反应条件不同：普通化学冶金是对金属熔炼加工过程，是在放牧特定的炉中进行的；而焊接化学冶金过程是金属在焊接条件下，再熔炼的过程，焊接时焊缝相当于高炉。 10.为什么电弧焊时熔化金属的含氮量高于它的正常溶解度（详见：焊接冶金学（基本原理） p34） 电弧焊时熔化金属的含氮量高于溶解度的主要原因在于：1）电弧中受激的氮分子，特别是氮原子的溶解速度比没受激的氮分子要快得多；2）电弧中的氮离子可在阴极溶解；3）在氧化性电弧气氛中形成NO，遇到温度较低的液态金属它分解为N和O，N迅速溶于金属。
激光焊接知识集锦 目录 激光焊接基本原理 ....................................................................... - 2 - 激光焊接概述........................................................................... - 4 - 激光传感器焊接技术的介绍与发展 ......................................................... - 6 - 激光焊接技术及其在汽车制造中的应用 ..................................................... - 8 - 激光塑料焊接概述..................................................................... - 13 -
激光焊接基本原理 一、激光基本原理 1、LASER 是什么意思 Light Amplification by Stimulated Emission of Radiation （通过诱导放出实现光能增幅）的英语开头字母 2、激光产生的原理 激光——“受激辐射放大”是通过强光照射激光发生介质，使介质内部原子的电子获得能量，受激而使电子运动轨道发生迁移，由低能态变为高能态。处于激发态的原子，受外界辐射感应，使处于激发态的原子跃迁到低能态，同时发出一束光；这束光在频率、相位、传播方向、偏振等方面和入射光完全一致，此时的光为受激辐射光。 为了得到高能量密度、高指向性的激光，必须要有封闭光线的谐振腔，使观光束在置于激光发生介质两侧的反射镜之间往复振荡，进而提高光强，同时提高光的方向性。含有钕（ND ）的YAG 结晶体发生的激光是一种人眼看不见的波长为 1.064um 的近红外光。这种 光束在微弱的受激发情况下，也能实现连续发振。YAG 晶体是宝石钇铝石榴石的简称，具有优异的光学特性，是最佳的激光发振用结晶体。 3、激光的主要特长 a、单色性一一激光不是已许多不同的光混一合而成的，它是最纯的单色光（波长、频率） b、方向性激光传播时基本不向外扩散。 c、相干性一一激光的位相（波峰和波谷）很有规律，相干性好。 d、高输出功率一一用透镜聚焦激光后，所得到的能量密度是太阳光的几百倍。 二、YAG 激光焊接 激光焊接是利用激光束优异的方向性和高功么密度等特点进行工作。通过光学系统将激 光束聚焦在很小的区域内，在极短的时间内使被焊处形成一个能量高度集中的热源区，从而使被焊物熔化并形成牢固的焊点和焊缝。 常用的激光焊接方式有两种：脉冲激光焊和连续激光焊。前者主要用于单点固定连续和薄件材料的焊接。后者主要用于大厚件的焊接和切割。 I、激光焊接加工方法的特征 A、非接触加工，不需对工件加压和进行表面处理。 B、焊点小、能量密度高、适合于高速加工。 C、短时间焊接，既对外界无热影响，又对材料本身的热变形及热影响区小，尤其适合加工高熔点、高硬度、特种材料。 D 、不需要填充金属、不需要真空环境（可在空气中直接进行）、不会像电子束那样在 空气中产生X 射线的危险。 E、与接触焊工艺相比.无电极、工具等的磨损消耗。 F、无加工噪音，对环境无污染。 G、微小工件也可加工。此外，还可通过透明材料的壁进行焊接。 H、可通过光纤实现远距离、普通方法难以达到的部位、多路同时或分时焊接。
1．激光焊接原理 激光焊接可以采用连续或脉冲激光束加以实现，激光焊接的原理可分为热传导型焊接和激光深熔焊接。功率密度小于104~105 W/cm2为热传导焊，此时熔深浅、焊接速度慢；功率密度大于105~107 W/cm2时，金属表面受热作用下凹成“孔穴”，形成深熔焊，具有焊接速度快、深宽比大的特点。 其中热传导型激光焊接原理为：激光辐射加热待加工表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰功率和重复频率等激光参数，使工件熔化，形成特定的熔池。 用于齿轮焊接和冶金薄板焊接用的激光焊接机主要涉及激光深熔焊接。下面重点介绍激光深熔焊接的原理。 激光深熔焊接一般采用连续激光光束完成材料的连接，其冶金物理过程与电子束焊接极为相似，即能量转换机制是通过“小孔”（Key-hole）结构来完成的。在足够高的功率密度激光照射下，材料产生蒸发并形成小孔。这个充满蒸气的小孔犹如一个黑体，几乎吸收全部的入射光束能量，孔腔内平衡温度达2500 0C左右，热量从这个高温孔腔外壁传递出来，使包围着这个孔腔四周的金属熔化。小孔内充满在光束照射下壁体材料连续蒸发产生的高温蒸汽，小孔四壁包围着熔融金属，液态金属四周包围着固体材料（而在大多数常规焊接过程和激光传导焊接中，能量首先沉积于工件表面，然后靠传递输送到内部）。孔壁外液体流动和壁层表面张力与孔腔内连续产生的蒸汽压力相持并保持着动态平衡。光束不断进入小孔，小孔外的材料在连续流动，随着光束移动，小孔始终处于流动的稳定状态。就是说，小孔和围着孔壁的熔融金属随着前导光束前进速度向前移动，熔融金属充填着小孔移开后留下的空隙并随之冷凝，焊缝于是形成。上述过程的所有这一切发生得如此快，使焊接速度很容易达到每分钟数米。 2. 激光深熔焊接的主要工艺参数 1)激光功率。激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。只有当工件上的激光功率密度超过阈值（与材料有关），等离子体才会产生，这标志着稳定深熔焊的进行。如果激光功率低于此阈值，工件仅发生表面熔化，也即焊接以稳定热传导型进行。而当激光功率密度处于小孔形成的临界条件附近时，深熔焊和传导焊交替进行，成为不稳定焊接过程，导致熔深波动很大。激光深熔焊时，激光功率同时控制熔透深度和焊接速度。焊接的熔深直接与光束功率密度有关，且是入射光束功率和光束焦斑的函数。一般来说，对一定直径的激光束，熔深随着光束功率提高而增加。 2)光束焦斑。光束斑点大小是激光焊接的最重要变量之一，因为它决定功率密度。但对高功率激光来说，对它的测量是一个难题，尽管已经有很多间接测量技术。 光束焦点衍射极限光斑尺寸可以根据光衍射理论计算，但由于聚焦透镜像差的存在，实际光斑要比计算值偏大。最简单的实测方法是等温度轮廓法，即用厚纸烧焦和穿透聚丙烯板后测量焦斑和穿孔直径。这种方法要通过测量实践，掌握好激光功率大小和光束作用的时间。 3)材料吸收值。材料对激光的吸收取决于材料的一些重要性能，如吸收率、反射率、热导率、熔化温度、蒸发温度等，其中最重要的是吸收率。
详解激光焊接技术 一、激光基本原理 1、LASER是什么意思 Light Amplification by Stimulated Emission of Radiation(通过诱导放出实现光能增幅)的英语缩写。 2、激光产生的原理 激光——“受激辐射放大”是通过强光照射激光发生介质，使介质内部原子的电子获得能量，受激而使电子运动轨道发生迁移，由低能态变为高能态。处于激发态的原子，受外界辐射感应，使处于激发态的原子跃迁到低能态，同时发出一束光；这束光在频率、相位、传播方向、偏振等方面和入射光完全一致，此时的光为受激辐射光。为了得到高能量密度、高指向性的激光，必须要有封闭光线的谐振腔，使观光束在置于激光发生介质两侧的反射镜之间往复振荡，进而提高光强，同时提高光的方向。 含有钕（ND）的YAG结晶体发生的激光是一种人眼看不见的波长为1.064um 的近红外光。这种光束在微弱的受激发情况下，也能实现连续发振。YAG晶体是宝石钇铝石榴石的简称，具有优异的光学特性，是最佳的激光发振用结晶体。 3、滋光的主要特长 a、单色性―激光不是已许多不同的光混一合而成的，它是最纯的单色光（彼长、频率） b、方向性―橄光传播时基本不向外扩散。 c、相千性－－徽光的位相（波峰和波谷）很有规律，相干性好。 d、高输出功率一用透镜聚焦激光后，所得到的能量密度是太阳光的几百倍。 二、YAG激光焊接 激光焊接是利用激光束优异的方向性和高功么密度等特点进行工作。通过光学系统将激光束聚焦在很小的区域内，在极短的时间内使被焊处形成一个能量高度集中的热源区，从而使被焊物熔化并形成牢固的焊点和焊缝。 常用的激光焊接方式有两种：脉冲激光焊和连续激光焊。前者主要用于单点固定连续和薄件材料的焊接。后者主要用于大厚件的焊接和切割。
焊接与激光焊接应用介绍 轿车车身都采用金属构件和复盖件的分块组合。将各种预先制好的结构件，例如风窗立柱，门立柱、门上横、前后冀子板、前后围板、顶盖等零部件通过焊接和铆接的方式进行组合装配。其中焊接是汽车装配流水线上不可缺少的工序。 车身焊接主要有电阻电焊、缝焊、二氧化碳焊等方式。 电阻电焊通过施加在点焊电极上的电流将零件的接触表面熔化，然后在压力作用下连接在一起，主要用于车身构件及车架的焊接。缝焊用滚轮电极代替电阻电焊的点焊电极，滚轮电极传递焊接电流和压力，其转动与零件的移动相互协调，产生连续的焊缝，主要用于密封性焊接或缝点焊工件，例如油箱。二氧化碳焊是一种电弧焊，即局部加热来熔化和连接零件而不需要施压的一种焊接方法，在电极与工件之间的电弧作为热源，同时施加二氧化碳遮住电弧和熔化区，使之与大气隔开，主要用于车身蒙皮的焊接。 根据不同的零件和要求，在汽车工业中采用了多样化的焊接技术，应用到的焊接技术还有闪光焊、电子束焊、电栓焊、脉冲焊、摩擦焊等等。近年，还出现了激光焊，并且发展得很快，我国生产的一些轿车车身焊接，也采用了激光焊接。 激光技术采用偏光镜反射激光产生的光束使其集中在聚焦装置中产生巨大能量的光束，如果焦点靠近工件，工件就会在几毫秒内熔化和蒸发，
这一效应可用于焊接工艺。激光焊接设备的关键是大功率激光 器，主要有两大类，一类是固体激光器，又称Nd:YAG激光器。Nd（钕）是一种稀土族元素，YAG弋表钇铝柘榴石，晶体结构与红宝石相似。Nd:YAG激光器波长为1.06卩m主要优点是产生的光束可以通过光纤传送，因此可以省去复杂的光束传送系统，适用于柔性制造系统或远程加工，通常用于焊接精度要求比较高的工件。汽车工业常用输出功率为3-4千瓦的Nd:YAG激光器。另一类是气体激光器，又称CO2激光器，分子气体作工作介质，产生平均为10.6 am的红外激光，可以连续工作并输出很高的功率，标准激光功率在2-5 千瓦之间。 激光焊接的特点是被焊接工件变形极小，几乎没有连接间隙，焊接深度/ 宽度比高，因此焊接质量比传统焊接方法高。但是， 如向保证激光焊接的质量，也就是激光焊接过程监测与质量控制是一 个激光利用领域的重要内容，包括利用电感、电容、声波、光电等各种传感器，通过电子计算机处理，针对不同焊接对象和要求，实现诸如焊缝跟踪、缺陷检测、焊缝质量监测等项目，通过反馈控制调节焊接工艺参数，从而实现自动化激光焊接。 在激光焊接中，光束焦点位置是最关键的控制工艺参数之一，在一定激光功率和焊接速度下，只有焦点处于最佳位置范围内才能获得最大熔深和好的焊缝形状。在实际激光焊接中，为了避免和减少影响焦点位置稳定性的因素，需要专门的夹紧和设备技术，这种设备的精确程度与激光焊接的质量高低是相辅相成的。
