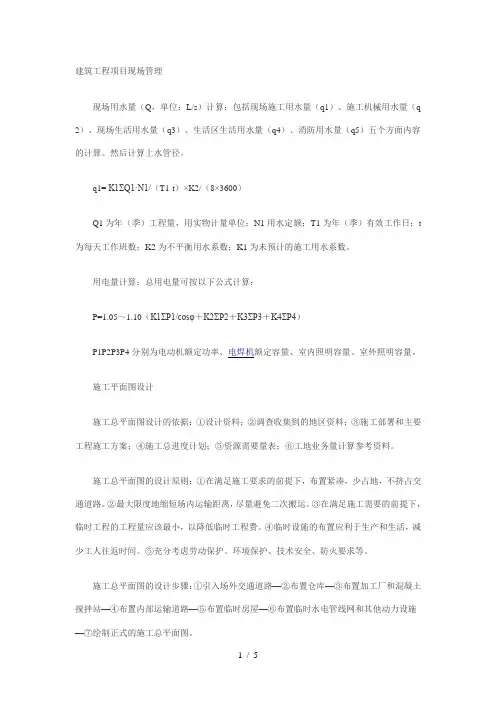

建筑工程项目现场管理
现场用水量（Q，单位：L/s）计算：包括现场施工用水量（q1）、施工机械用水量（q 2）、现场生活用水量（q3）、生活区生活用水量（q4）、消防用水量（q5）五个方面内容的计算。然后计算上水管径。
q1= K1ΣQ1·N1/（T1·t）×K2/（8×3600）
Q1为年（季）工程量，用实物计量单位；N1用水定额；T1为年（季）有效工作日；t 为每天工作班数；K2为不平衡用水系数；K1为未预计的施工用水系数。
用电量计算：总用电量可按以下公式计算：
P=1.05～1.10（K1ΣP1/cosφ＋K2ΣP2＋K3ΣP3＋K4ΣP4）
P1P2P3P4分别为电动机额定功率、电焊机额定容量、室内照明容量、室外照明容量。
施工平面图设计
施工总平面图设计的依据：①设计资料；②调查收集到的地区资料；③施工部署和主要工程施工方案；④施工总进度计划；⑤资源需要量表；⑥工地业务量计算参考资料。
施工总平面图的设计原则：①在满足施工要求的前提下，布置紧凑，少占地，不挤占交通道路。②最大限度地缩短场内运输距离，尽量避免二次搬运。③在满足施工需要的前提下，临时工程的工程量应该最小，以降低临时工程费。④临时设施的布置应利于生产和生活，减少工人往返时间。⑤充分考虑劳动保护、环境保护、技术安全、防火要求等。
施工总平面图的设计步骤：①引入场外交通道路—②布置仓库—③布置加工厂和混凝土搅拌站—④布置内部运输道路—⑤布置临时房屋—⑥布置临时水电管线网和其他动力设施—⑦绘制正式的施工总平面图。
单位工程施工平面图设计要求：①布置紧凑，占地要省，不占或少占农田；②短运输、少搬运；③临时工程要在满足需要的前提下少用资金；④利于生产、生活、安全、消防、环保、市容、卫生、劳动保护等，符合国家规定和法规。
单位工程施工平面图设计步骤：①起重机构布置：固定垂直运输设备的布置，要结合建筑物的平面形状、高度、机械负荷等，做到便于运送，便于组织分层分段的流水施工，便于楼面和地面的运输，运距要短；塔式起重机布置，要结合建筑物的形状及四周的场地情况布置，注意考虑起吊高度、起重臂长度和起吊半径、开行路线，路基设计施工符合要求。②运输道路修筑：应按照材料和构件的运输需要，沿仓库和堆场进行布置，使其畅通无阻。③供水设施布置：临时用水要先进行计算、设计，再进行施工布置，保证需要。④临时供电设施：临时供电设计中要做好电量计算、电源选择、电力系统选择和配置。

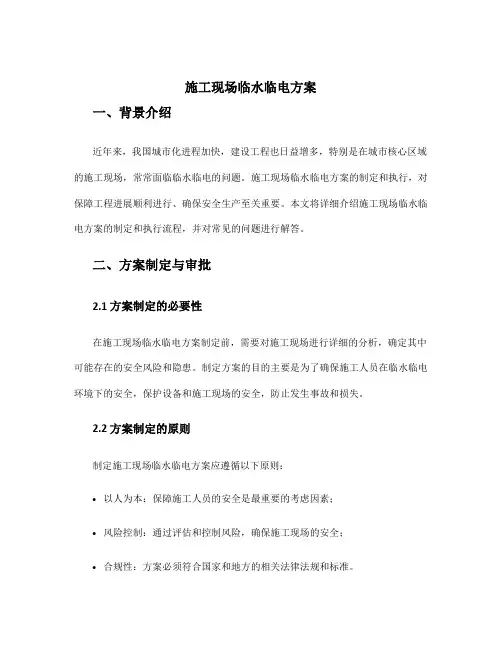

4.3、临时水电的布置
1)用电量计算
根据选用的机械、设备的用电功率指标，假定其全部在同一时间使时进其高峰用电量计算情况详见表01-6。
一、电动机额定功率
序号名称功率(kw) 小计(kw)
1 塔吊QT4—10 74×
2 148
2 钢筋机械调直机2×7.5 15
切断机2×5.5 11
弯曲机2×3 6
卷扬机2×7 14
钢筋直螺纹机械1×10 10
3 木工机械圆锯1×3 3
压刨床1×4 4
4 砂浆机2×3 12
5 输送泵2×32.2 64.4
6 蛙式打夯机3×5 18
7 插入式振动棒10×1.1 11
8 水泵2×37+2×75 224
9 平板振动器3×1.1 3.3
10 布料机1×25 25
小计 568
二、电焊机额定容量
序号名称功率 (KVA) 小计(kva)
1 对焊机1×50 50
2 电渣压力焊机4×40 160
3 交流电焊机8×38.6 308.8
小计 568.8
三、照明用电量
1 动力用电量×10%
四、总用电量
总用电量=1.05×(0.5×568/0.7+0.5×568.8)×1.1=736.03(KVA)
从计算结查看，现场主要设备同时使用时的高峰有电量为：736.03kVA。
2)用水量计算
根据项目的工程量情况和人员数量，计算确定现场的总用水量，并核算业主提供的水源是否满足需求，详见表01-7。
表01-7：施工现场总用水量计算
一、施工用水(q1)
1 砼养护8900m3/年×200L/m3
2 冲洗模板65000m2/年×5L/m2
3 砌块 2000m3/年×200L/m3
4 抹灰42000m2/年×30L/m2
5 楼地面1650m2/年×190L/m2
6 搅拌砂浆320m3/年×300L/m3
小计 0.48L/s
二、施工机械用水(q2)
1 对焊机1×300L/台
2 木工场1×20L/台
小计 0.02L/S
三、现场生活用水(按400人计)(q3)
小计 0.5L/s
四活区生活用水(q4)
1 生活用水 30L/日
2 食堂 45L/日
3 浴室 50L/日
小计 5.32L/s
五、消防用水(q5)
小计 10L/s
总用水量
总用水量=q5×110%=11(L/s)
按此用水量计算，需供水管管径为100mm，现已提供的供水管为DN100，能够满足要求
