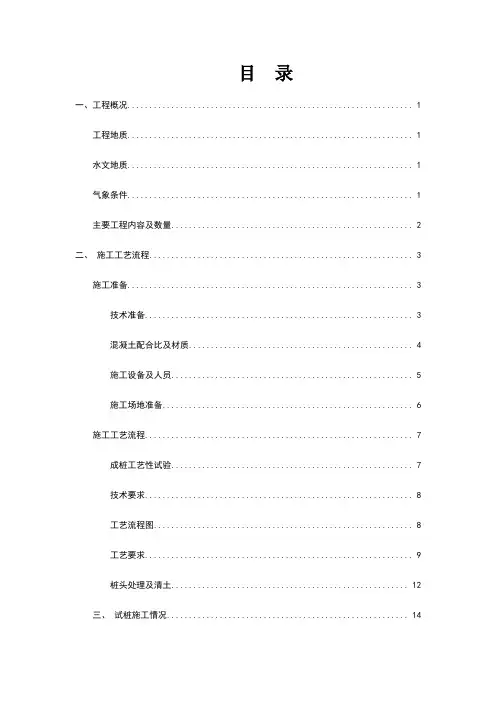

目录
一、工程概况 (1)
1.1工程地质 (1)
1.2水文地质 (1)
1.3气象条件 (1)
1.4主要工程容及数量 (2)
二、施工工艺流程 (3)
2.1施工准备 (3)
2.1.1技术准备 (3)
2.1.2混凝土配合比及材质 (4)
2.1.3施工设备及人员 (5)
2.1.4施工场地准备 (5)
2.2施工工艺流程 (7)
2.2.1成桩工艺性试验 (7)
2.2.2技术要求 (7)
2.2.3工艺流程图 (7)
2.2.4工艺要求 (8)
2.2.5桩头处理及清土 (11)
三、试桩施工情况 (13)
3.1试桩目的 (13)
3.2试桩施工情况 (14)
3.3参数确定 (14)
四、试桩总结 (15)
4.1人员配备 (16)
4.2机械配置 (16)
4.3成桩效果 (16)
五、安全生产保证措施 (17)
5.1 组织保证措施 (17)
5.2安全管理综合措施 (17)
5.3 施工机械安全保证措施 (20)
5.4 保证夜间施工安全的措施 (21)
5.5安全用电管理措施 (22)
5.6防火安全管理措施 (23)
5.7交通安全管理措施 (24)
螺杆桩试桩施工总结报告
一、工程概况
1.1工程地质
隧道进出口及前后段路基表层分布新黄土，具湿陷性，湿陷等级为I级非自重湿陷，湿陷系数为0.015～0.025。黄土层下面为泥岩（W4、W3）、砂岩（W4、W3）、安山岩（W4、W3）等。
1.2水文地质
1、地表水
隧道经过围无常年地表性径流，冲沟较发育，平时干涸无水，雨季可形成季节性洪水，排水通畅，均汇入周围沟谷。
2、地下水
DK38+028.6～DK39+865段落DK40+850～DK43+420段落以及
DK48+945～DK50+009.2段落上覆第四系坡洪积新黄土、角砾土，结构松散，雨季时容易聚集雨水成为上层滞水，主要补给来源为大气降水，向地形低处和深部基岩裂隙渗流，向沟谷或者洼地排泄。该层水受大气降水影响较大，雨季时水量丰富，旱季时水量贫乏。
1.3气象条件
线路经过地区属暖温带大陆季风气候区，属半湿润气候。受季风
影响，气候变化具有明显的季节性，四季分明。年平均气温14.9℃，最高气温43.0℃，最低气温-16.8℃，12月至翌年2月气温最低，结冰期为12月至翌年3月。春夏季多东风、东南风；秋冬季多东北风、西北风、北风，西南风较少；最高风速18.9m/s。多年平均降水量705-730mm，年最大降水量为1121.6mm(1964年)，年最小降水量为313.4mm(1965年)，以7、8月份降水量较多，约占全年降水量的55%，11月至翌年3月份降水量最小。根据收集到的气象资料，沿线土壤最大冻结深度为0.55m。按对铁路工程影响的气候分区，本线属于温暖地区。
1.4主要工程容及数量
本标段DK38+028.6～DK39+680及DK49+165～DK50+009.2两段路基及进出口四个涵洞基底，采用螺杆桩加固进行地基处理，线路长度共1.4956km。螺杆桩桩径0.5m，螺杆桩间距2.2m，正方形布置，桩体强度等级为C20，螺杆桩顶设置C35钢筋混凝土桩帽，尺寸1.5*1.5*0.4m。基础顶面0.5m碎石垫层，设计路基基床表层宽度13.6m，路堤基床表层厚0.4m，采用级配碎石填筑，基床底层厚2.3m，基床底层顶部铺设0.15m厚中粗砂并夹铺一层两布一膜不透水土工布，加强防排水，以下2.15m采用A、B组土填筑，基床以下路堤采用A、B组土或C组碎石、砾石类填料填筑。螺杆桩地基处理分段统计详见下表：
二、施工工艺流程
2.1施工准备
2.1.1技术准备
1、熟悉图纸，按照项目设计文件审核制度组织召开施工图会审专题会，根据会审结果，召开螺杆桩施工技术交底会，向螺杆桩施工负责人、领工员、作业工班进行技术交底，会议邀请监理工程师参加，做好会议记录、影像资料及签到工作。
2、绘制桩位布置图，对桩位进行编号。复核测量基线、水准点，检查施工场地所设的水准点是否会受施工影响。按桩位布置图测放桩位，在桩位中心打入钢钎或木桩，并采用白灰标志桩轴线，并作编号记录，由质检工程师做好现场螺杆桩桩点、桩位复测检查记录。
螺杆桩布点
2.1.2混凝土配合比及材质
1、桩体强度等级为C20，螺杆桩施工前进行配合比试验，以确定混合料的配比，要求桩体混合料试块（边长15cm）标准养护28天立方体抗压强度不小于20MPa。混合料塌落度宜为160～200mm。
2、材料要求：螺杆桩桩体混合料由水泥、碎石、砂、粉煤灰、加水在搅拌机中强制搅拌而成，具体要求如下：
①水泥：采用42.5级普通硅酸盐水泥或矿渣硅酸盐水泥。
②碎石：粒径8~25㎜。
③砂：含泥量小于5％。
④粉煤灰：等级要求Ⅲ级或Ⅲ级以上。
