楼梯结构施工图绘制要点
1.板式楼梯查平法施工图集16G101-2，手算或用探索者计算。
2.梯段板
板厚h=L（1/30～1/25），一般取L/30，且≥80mm，一般大于100mm。按两端简支板计算。一般底筋不小于φ10@200，面筋不小于φ8@200 ，双层双向拉通。
3.休息平台板
按两端简支板计算。一般配φ8@200 ，双层双向拉通。
4.梯梁
h=L（1/15～1/12），通常为墙厚×300mm、墙厚×350mm或墙厚×400mm。
5.梯柱
一般截面≥300mm×300mm。按抗震柱构造要求配置纵筋和箍筋。
结构施工图识读 一、结构施工图概念及其用途： 结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的 图样。结构设计时根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施”。结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。 二、结构施工图的组成： （一）结构设计说明 抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。 （二）结构平面图 1．基础平面图 2．楼层结构平面布置图 3．屋面结构平面布置图 （三）构件详图 1．梁、板、柱及基础结构详图 2．楼梯结构详图 3．屋架结构详图
4．其他详图如支撑详图等 结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要，便于清楚区分构件，便于施工，制表、查阅，有必要以代号或符号去表示各类构件，目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的。 结构施工图识读方法： 1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。比较符合看图的习惯，同时也是施工图绘制的先后顺序。 2．由前往后看，根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序。 3．看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概况、结构方案等。然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
第3章建筑结构施工图的识读 能力要求:通过本章的学习,熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则. 3.1概述 房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样.结构设计时要根据建筑要求选择结构类型,并进行合理布置,再通过力学计算确定构件的断面形状、大小、材料及构造等.结构施工图必须与建筑施工图密切配合,它们之间不能产生矛盾. 结构施工图与建筑施工图一样,是施工的依据,主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程,也是计算工程量、编制预算和施工进度计划的依据. 1.房屋结构的分类 常见的房屋结构按承重构件的材料可分为: (1) 混合结构—墙用砖砌筑,梁、楼板和屋面都是钢筋混凝土构件. (2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件. (3) 砖木结构—墙用砖砌筑,梁、楼板和屋架都用木料制成. (4)钢结构—承重构件全部为钢材. (5)木结构—承重构件全部为木料. 目前我国建造的住宅、办公楼、学校的教学 楼、集体宿舍等民用建筑,都广泛采用混合结构. 在房屋建筑结构中,结构的作用递给基础,最后由基础传递给地基.如图3一1 所示. 2．结构施工图通常应包括的内容 结构设计总说明(对于较小的房屋一般不必单 独编写),基础平面图及基础详图,楼层结构平面 图,屋面结构平面图,结构构件(例如梁、板、柱、楼 梯、屋架等)详图. 根据建筑各方面的要求,进行结构造型和构件布置,再通过力学计算,决定房屋各承重构件(如图3一z)的材料、形状、大小以及内部构造等等,井将设计结果绘成图样,以指导施工,这种图样称为结构施工图,简称“结施”.
第3章建筑结构施工图的识读 能力要求：通过本章的学习，熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。 3.1概述 房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。 结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。 1.房屋结构的分类 常见的房屋结构按承重构件的材料可分为： (1) 混合结构—墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。 (2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。 (3) 砖木结构—墙用砖砌筑，梁、楼板和屋架都用木料制成。 (4）钢结构—承重构件全部为钢材。 (5）木结构—承重构件全部为木料。 目前我国建造的住宅、办公楼、学校的教学 楼、集体宿舍等民用建筑，都广泛采用混合结构。 在房屋建筑结构中，结构的作用递给基础，最后由基础传递给地基。如图3一1 所示。 2．结构施工图通常应包括的内容 结构设计总说明（对于较小的房屋一般不必单 独编写），基础平面图及基础详图，楼层结构平面 图，屋面结构平面图，结构构件（例如梁、板、柱、楼 梯、屋架等）详图。 根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件（如图3一z）的材料、形状、大小以及内部构造等等，井将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影； 15．给水排水工程；16．AutoCAD绘图基础。 二：《土木建筑制图》 建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。 重要的一课是识图、读图。 工程识图是专业性很强的一门学问。 ——什么图可以作为预算的依据？ ——哪些图可以计算出一件构造的工程量？ ——从哪些图纸上可以计算出什么材料的实际耗用量？ ——有了工程量数据怎么来计算它的价值？ ——工程造价的依据有那些？ 今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151） 一、建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款 依据；指导决算，结算工程款依据。 一套完整的施工图应： A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分 强电、弱电、讯施01-）、电通01-。 标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、 强度等级。 装修表 门窗表

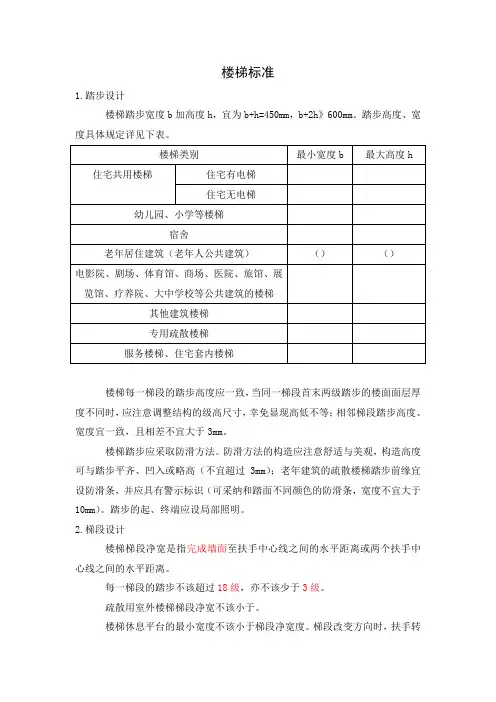

楼梯规范 1.踏步设计 1.1 楼梯踏步宽度b加高度h，宜为b+h=450mm，b+2h》600mm。踏步高度、宽度具体规定详见下表。 1.2 楼梯每一梯段的踏步高度应一致，当同一梯段首末两级踏步的楼面面层厚度不同时，应注意调整结构的级高尺寸，避免出现高低不等；相邻梯段踏步高度、宽度宜一致，且相差不宜大于3mm。 1.3 楼梯踏步应采取防滑措施。防滑措施的构造应注意舒适与美观，构造高度可与踏步平齐、凹入或略高（不宜超过3mm）；老年建筑的疏散楼梯踏步前缘宜设防滑条，并应具有警示标识（可采用和踏面不同颜色的防滑条，宽度不宜大于10mm）。踏步的起、终端应设局部照明。 2.梯段设计 2.1 楼梯梯段净宽是指完成墙面至扶手中心线之间的水平距离或两个扶手中心线之间的水平距离。 2.2 每一梯段的踏步不应超过18级，亦不应少于3级。 2.3 疏散用室外楼梯梯段净宽不应小于0.90m。 2.4 楼梯休息平台的最小宽度不应小于梯段净宽度。梯段改变方向时，扶手转向端处的休息平台最小宽度不得小于1.20m，当有搬运大型物件需要时应适
量加宽；连续直跑楼梯的休息平台宽度不应小于1.10m。楼梯梯段和休息平台的最小净宽度要求详见《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 2.5 楼梯休息平台上部及下部过道处的净高不应小于 2.00m，梯段净高不宜小于2.20m，且包括每个梯段最高和最低一级踏步的前缘线0.30m的前方范围量至上方突出物下缘间的垂直高度，详见图《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 2.6 框架结构楼梯间的梯段宽度设计： 1）框架梁、柱凸出在楼梯间内时，除框架柱在楼梯间四角外，梯段和休息平台的净宽应从凸出部分算起； 2）框架梁底距休息平台地面高度小于2.00m时，应采取防碰撞的措施。如设置与框架内侧面齐平的平台栏杆（板）等，休息平台的净宽从栏杆（板）内侧算起，详见图《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 楼梯坡度，不应大于30°。（《中小学校设计规范》GB50099-2011第 楼梯两梯段间楼梯井净宽不得大于0.11m，大于0.11m时，应采取有效的安全防护措施。两梯段扶手间的水平净距宜为0.10m~0.20m。（《中小学校设计规范》GB50099-2011第 室内楼梯的每梯段净宽不应小于1.40m，踏步高度不应大于0.16m，踏步宽度不应小于0.28m（《商店建筑设计规范》JGJ48-88第 3.扶手、栏杆（板）的设计 3.1 楼梯至少于一侧设置扶手。梯段净宽度达三股人流时应两侧设扶手；达四股人流时，宜加设中间扶手。 3.2 室内楼梯扶手高度：自踏步前缘算起，不宜小于0.90m；靠梯井一侧水平长度超过0.50m时，其高度不应小于1.05m。 3.3 室外楼梯临空处应设置防护栏杆，栏杆离楼面0.10m高度内不宜留空。临空高度在24m以下时，栏杆高度不应低于1.05m；临空高度在24m及24m以上时，栏杆高度不应低于1.10m。疏散用室外楼梯栏杆扶手高度不应小于1.10m。 注：栏杆高度应从楼地面至栏杆扶手顶面垂直高度计算，如底部有宽度大于
结构施工图的绘制方法 施工图是工程师的“语言”,是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用,切不可草率从事。 对结构施工图的基本要求是:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图,并与计算书一致。 通过结构施工图的绘制,应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改(刮图和校正,同时能运用常用软件通过计算机绘图和出图。 10.1.2 结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种: 一、详图法。它通过平、立、剖面图将各构件(梁、柱、墙等的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。 二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多,手工绘图时,深受设计人员的欢迎。其不足之处是:同类构件的许多数据需多次填写,容易出现错漏,图纸数量多。 三、结构施工图平面整体设计方法(以下简称“平法”。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-51800G101(以下简称《平法规则》。“详图法”能加强绘图基本功的训练;“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。毕业设计时宜在掌握各种方法的基础上有所侧重。 10. 2 结构施工图绘制的具体内容
建筑结构施工图识图入门总结，很详细 知识，力求达到以下四个面能力： 1、理解建筑施工图的成图原理和制图标准； 2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸； 3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计； 4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地。 第一节建筑工程施工图的组成 各专业施工图的容 1、总图：建筑场地围建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。 2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。 3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。 4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。 5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。 第二节建筑工程图的成图原理 一、投影的概念 用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。 二、投影的种类 1、中心投影：投影线由一点放射出来投射到物体上，这种作图法称为中心投影法。 2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。 （1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。 （2）斜投影：当投影线倾斜于投影面时，所作出的投影。 三、物体的三面正投影图 1、三面正投影体系的形成 （1）将物体放在三个相互垂直的投影面间；
（2）用三组垂直于投影面的投影线作投影； （3）在三个投影面上得到三个正投影图。 2、三面正投影体系的展开 （1）正立投影面不动； （2）水平投影面向下转动90°； （3）侧立投影面向右后转动90°。 3、三面投影图的特性 （1）不全面性 每个投影图只能反映物体两个向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。 （2）“三等关系” 长对正：立面图与平面图的长度相等； 高平齐：立面图与侧面图的高度相等； 宽相等：平面图与侧面图的宽度相等。 4、镜像投影图 当用正投影图不易表达物体形状时，可在物体下放一个镜面，再用正投影法从上向下进行投影，在镜面中反射出的物体的图形就是镜像投影图。 镜像投影法一般应用在绘制各层结构顶板平面图。 四、剖面图 （一）剖面图的形成：用一个假想的平面把物体切开，移走一部分，作剩下这部分物体的正投影。 （二）剖面图的形式： 1、全剖面图 2、半剖面图 3、局部剖面图 4、阶梯剖面图 （三）剖面图的标注式 1、剖切线：剖切位置、剖切向、剖面编号。 2、剖面图编号
楼梯绘制流程WORD版本 更新时间2012年7月15日 一读懂楼梯建筑图 我认为想画好楼梯的结构图，必须先读懂楼梯的建筑图，由于建筑设计在整个设计中的"龙头"地位，后续所以的设计专业都要以它为设计的依据，所以读懂楼梯建筑图对于画好楼梯结构图纸非常关键 究竟什么是建筑图，我们该怎么定义它呢？我觉得啊，个人看法，一种事物，当然我们不懂它的定义时，可以去查书查资料也可以去无所不能的百度，但是你会发现那些定义都是非常晦涩的字眼，大家一定要弄懂之后务必用自己的理解再给它一个你自己认为合理的定义，只有这样你对它的印象才会印在你的脑子而不是那些晦涩的文字定义。 我对建筑平面图的理解是---它是建筑物在装修完成后对每一层的楼梯向上某一跑梯段标高处剖切后的俯视图，我的理解建筑图的实质就是剖面后的俯视图，下面结合我正在做的案例来说明，看图 A 地下室楼梯建筑平面图
B 一层楼梯建筑平面图 C 二层楼梯建筑平面图
D 三层（本案例的顶层）楼梯建筑平面图 E 楼梯建筑剖面图 我们知道楼梯是一个立体空间结构所以想弄明白楼梯就必须结合平面图和剖面图来一起看
大家在看图的时候会发现一个符号这叫剖断线表示该平面图被剖到的部位我们结合A图和E图此案例为四跑楼梯A图表示在该层（地下一层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图再结合B图和E图B图表示该层（首层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图 在此大家注意A、B有不同A图剖断线只有一边有楼梯而B图剖断线两边都有楼梯大家想想为什么大家注意到“俯视”这个词A图为底层所以俯视下去什么也没有而B 图为1层下面还有地下一层所以它在本层楼梯第三跑处被剖断后俯视仍然能看见下一层的楼梯但是实质上剖断线两边的楼梯的层数是不在一个平面内的这个大家要理解我人比较笨花了很多时间才看懂楼梯建筑平面图与剖面图的关系一点粗浅的经验分享下下面是C图和B图差不多最后看D图这是本案例顶层楼梯建筑平面图这一层没有向上的梯段了但是我们任然可以按照我对建筑平面图的理解向本层楼梯向上某一跑梯段标高处剖切后俯视但是顶层没有向上梯段所以该层楼梯建筑平面图没有剖断线，这就对应上了另外还有上下标识的箭头和文字不过我觉得只要看懂了上面所说的理解上下箭头和标识是非常容易这里就不做说明了这是建筑图纸中对于楼梯的表示方法我们画楼梯结构图时也可以借鉴其表示方法这个在后面楼梯结构绘图会说到 二初识楼梯的结构构成 认识楼梯的结构组成和楼梯的结构图表示方法，一定不能不看图集03G101-2混凝土板式楼梯的图集（因为板式楼梯较多，暂时先介绍板式楼梯，另外就是梁式楼梯本人不甚清楚暂无能力介绍。。）最常见的板式楼梯结构形式有以下四种。 AT型楼梯BT型楼梯
钢结构图纸基本识图 1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。 二：《土木建筑制图》 建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。 工程识图是专业性很强的一门学问。 ——什么图可以作为预算的依据？ ——哪些图可以计算出一件构造的工程量？ ——从哪些图纸上可以计算出什么材料的实际耗用量？ ——有了工程量数据怎么来计算它的价值？ ——工程造价的依据有那些？ 今天开始的课程将逐步获得答案。． 1.1建筑识图与工程量计算（P151） 一、建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审
查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。 一套完整的施工图应： A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。 标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。 装修表 门窗表． B、建筑施工图（简称建施） 1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。 3、文字说明，图注。 C、结构施工图（简称结施） 1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
4 施工图设计 4.1 一般要求 4.1.1 施工图设计文件 1 合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2-4.8节）以及图纸总封面。 2 合同要求的工程预算书。 注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。 4.1.2 总封面应标明以下内容： 1 项目名称； 2 编制单位名称； 3 项目的设计编号； 4 设计阶段； 5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章； 6 编制年月（即出图年、月）。 4.2 总平面 4.2.1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。 4.2.2 图纸目录 应先列新绘制的图纸，后列选用的标准图和重复利用图。 4.2.3 设计说明 一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表（表3.3.2，此表也可列在总平面图上）。 4.2.4 总平面图 1 保留的地形和地物。 2 测量坐标网、坐标值。 3 场地四界的测量坐标（或定位尺寸），道路红线和建筑红线或用地界线的位置。 4 场地四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数。 5 建筑物。构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。 6 广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙。护坡的定位（坐标或相互关系）尺寸。 7 指北针或风玫瑰图。 8 建筑物、构筑物使用编号时，应列出"建筑物和构筑物名称编号表"。 9 注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系）。补充图例等。 4.2.5 竖向布置图 1 场地测量坐标网、坐标值。 2 场地四邻的道路、水面、地面的关键性标高。 3 建筑物、构筑物名称或编号、室内外地面设计标高。 4 广场、停车场、运动场地的设计标高。 5 道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟须及沟底）、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡，必要 时标明道路平曲线及竖曲线要素。 6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7 用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时，可用设计等高线表示。 8 指北针或风玫瑰图。 9 注明尺寸单位、比例、补充图例等。 4.2.6 土方图 1 场地四界的施工坐标。 2 设计的建筑物、构筑物位置（用细虚线表示）。
第3章建筑结构施工图的识读能力要求：通过本章的学习，熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。 3.1概述 房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。 结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。 1.房屋结构的分类 常见的房屋结构按承重构件的材料可分为： (1) 混合结构—墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。 (2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。 (3) 砖木结构—墙用砖砌筑，梁、楼板和屋架都用木料制成。 (4）钢结构—承重构件全部为钢材。 (5）木结构—承重构件全部为木料。 目前我国建造的住宅、办公楼、学校的教学 楼、集体宿舍等民用建筑，都广泛采用混合结构。 在房屋建筑结构中，结构的作用递给基础，最后由基础传递给地基。如图3一1 所示。 2．结构施工图通常应包括的内容 结构设计总说明（对于较小的房屋一般不必单 独编写），基础平面图及基础详图，楼层结构平面 图，屋面结构平面图，结构构件（例如梁、板、柱、楼 梯、屋架等）详图。 根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件（如图3一z）的材料、形状、大小以及内部构造等等，井将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
做楼梯结构详图的步骤： 1.从结构平面图中将楼梯部分截取出来（包括轴线号，楼面梁和墙 柱等），放到楼梯结构详图中。 2.将楼梯建筑详图参照到结构详图中，将结构详图的楼梯平面改成 和建筑图一致（包括踏步、梯井、平台板宽度），并注明梯段宽和踏步尺寸。 3.楼梯平面剖切高度一般在起步以上1m左右，但不限于此，可依具 体情况而定，必须将各个梯段及其支承结构最清晰地反映出来。 特别是针对休息平台处加了承重墙和TL的情况，若剖切面在平台板以下，则承重墙和TL都被其上一层的楼面结构挡住，反映不清楚，应该将平面的剖切高度改至平台板面以上。 4.平面大致确定以后就确定每一梯段和平台板的支座，用加梯梁、 承重墙、吊墙等方式，也可直接利用楼面梁和墙柱，具体视情况而定。对每一梯板和梯梁，都必须想清楚是以什么结构为支承的，特别是加梯梁时，要特别注意其标高，所利用的支座是否能在同一标高作为支撑（如：在楼面梁上加梯梁时，若梯梁标高高于或低于楼面梁，则不能用楼面梁作为支座）。另需注意，所加的承重墙等构件不能占用建筑的使用空间（包括梯段和平台板净宽）。 5.细部标注： a.尺寸：只需反映与楼梯有关的尺寸，如梯段宽、踏步宽、梯井 宽、梯梁梯板及相关的承重墙等结构定位尺寸，楼面上的信息 无须反映；
b.注明TL、TB及PTB尺寸,楼面及PTB标高，并注明梁顶标高； c.注明承重墙和吊墙起始标高和顶标高，如：-10.00～-8.00. d.注明梯段“上”“下”方向； e.其他标注请参考以前的楼梯施工图。 6.剖面图： a.剖面图一般只需一个，在将平面图上的信息全面反映出来的前 提下，可以尽量简单，但若一个剖面反映不全面，必须增加剖 面图数量（一般是针对环形楼梯及其他走向变化次数较多的情 况）； b.可直接用建筑剖面图修改，但须将梁柱墙等结构构件改成与结 构平面图一致，而且图层及标注样式文字样式也要相应修改， 并去掉结构不需要的标注； c.准确画出剖面图之后，必须检查净高，各个梯段的净高不得小 于2.3m，特别是紧挨斜梯段的梯梁向梯段方向平移300后，梁 底与下一层梯段相应位置的净高须大于2.3m； 7.估算梯板厚度，一般是L/28（L为计算跨度），若梯板厚度大于180， 则须想办法减小跨度。梯梁尺寸一般为250x450，计算跨度较大时可以适当加大，梯梁若以框架柱或剪力墙为支座时，应按框架梁考虑；承重墙和吊墙厚度一般为250厚，让梯梁的钢筋平直段锚固足够。 8.需要考虑建筑的墙体是落在什么结构上，是落在梁上还是平台板 上还是梯段板上，要计算结构尺寸，使其足以承受相应的荷载。
设计院新人绘制楼梯结构施工图方法及步骤心 得 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
楼梯结构施工图绘图方法及步骤 一、楼梯结构施工图需表达信息： 梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸；结构构件（楼面梁、柱及楼梯结构构件）标高及位置（与轴线距离关系）；节点配筋详图及节点位置；说明。 二、楼梯画图步骤： 1.准备事宜: 先确定是否为装配式楼梯，确认楼梯在平面图中的具体位置。 ○1商业楼梯：构思楼梯结构形式及搭建方式（是否需要设置梯梁、空间是否允许设置）。 ○2主楼楼梯：构思楼梯结构形式及搭建方式，是否需要设置滑动支座；楼梯是否参与抗震；剪力墙结构墙体是否有开洞影响梯梁放置。 （建筑）楼梯能否实现；面层厚度（楼梯间内是否有水暖井,由于水暖走线原因，面层需和室内面层一致，和建筑核实）（平台板处及梯段处面层）；梯梁梯柱是否有空间安放；过梁是否需要梯梁下放（框架）；是否有部分入户楼梯使用砖砌踏步（砖砌踏步设置标准）；梁宽大于墙宽时，楼梯间两侧梁宽允许范围；如有三跑楼梯，确定中间平台梯梁梯柱是否有位置安放。 （结构）结构墙肢图确定挡土墙标高（剪力墙结构）；是否存在升降板、上反梁；一层是否有板；是否需要矮墙，特别注意住宅楼梯出屋面处，一般都设有矮墙。 2、画图（楼梯图绘图比例为1：50）： ○1剖面图 I.删除：建筑图中多余构件（栏杆、砌块墙）、部分标注、填充(若位置基本固定，也可以保留填充，直接刷图层)。 保留：梯段、平台板、标高、碰头线（非打印图层）、轴线、反槛。 （核对完梁高后再删除门窗等构件，可以利用天正中“分解对象”命令删除门窗） II.修改：标高（使用标高检查进行自检）；梯段板及平台板板厚（按跨度确定板厚）；图层修改（图名、轴线、梯段板等）、核对尺寸标注（尤其注意楼梯第一步台阶及最后一步；踏步数统一用*表示，和建筑一致）。 III.增加：梯梁梯柱（核对梯柱能否生根，梯梁能否搭上）；梯段板配筋（根据支座间距离计算梯段板跨度）；平台板标注及板厚标注；柱及梯柱轮廓线、与基础核对基础顶标高；核对顶层平台板位置与楼层平台标高（是否需要补充矮墙）。 （注意虚实线关系） ○2平面图（建筑可能少平面，注意核对；梯跑方向后期可能修改，绘图过程中注意核对。）
施工图设计深度要求 4．1 一般要求 4．1 1 施工图设计文件。 1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表，见第4．2节至第4．8节)以及图纸总封面；对于涉及建筑节能设计的专业，其设 计说明应有建筑节能设计的专项内容； 2 合同要求的工程顶算书； 注：对于方案设引后直抵进入施工图田设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书(见第3．10节)。 3 各专业计算书。计算书不属于必须交付的设计文什，但应按本规定相关条款的要求编制并归档保存。 4．1．2 总封面标识内容。 1 项目名称； 2 设计单位名称； 3 项目的设计编号； 4 设计阶段； 5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章； 6 设计日期(即设计文件交付日期)。 4. 2 总平面 4．2. 1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。 4，2．2 图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图。 4．2．3 设计说明。一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表(见表3．3．2，该表也可列在总平面图上)，说明地形图、初步设计批复文件等设计依据、基础资料： 4．2. 4 总平面图。 1 保留的地形和地物； 2 测量坐标网、坐标值； 3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置； 4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数； 5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称
分享施工图绘制步骤 设计民工2011-5-23 09:20 1 ．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的 具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2 ．选择适当的比例。 3 ．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4 ．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“ 国标” 规定的线型加深图线。铅笔加深或描图上墨时，一般顺 序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。建筑施工图画法举例 1 ．建筑平面图的画法步骤 1 ）画所有定位轴线，然后画出墙、柱轮廓线。 2 ）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3 ）经检查无误后，擦去多余的图线，按规定线型加深。 4 ）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。最后，在平面图下方写出图名及比例等。 2 ．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1 ）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2 ）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3 ）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4 ）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3 ．剖面图的画法步骤 1 ）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。 2 ）画出楼 板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。 3 ）经检查无误后，擦去多余线条。按施工图要求加深图线，画材料图例。注写标高、尺寸、图名、比例及有关文字说明。 4 ．楼梯详细的画法步骤（1 ）楼梯平面图1) 首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、楼梯宽度和长度。2) 采用两平行线间距任意等分的方法划分踏步宽度。3) 画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。（2 ）楼梯剖面图的画法步骤1) 画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置。2) 用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。3) 画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部。4) 检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。装饰工程施工图概论装饰工程施工图是按照装饰设计方案确定的空间尺度、构造做法、材料选用、施工工艺等，并遵照建筑及装饰设计规范所规定的要求编制的用于指导装饰施工生产的技术文件。装饰工程施工图同时也是进行造价管理、工程监理等工作的主要技术文件。装饰工程施工图按施工范围分室内装饰施工图和室外装饰施工图。装饰工程施工图的特点装饰工程施工图的图示原理与前述房屋建筑工程施工图的图示原理相同，是用正投影方法绘制的用于指导施工的图样，制图应遵守《房屋建筑制图统一标准》（GB/T50001—2001 ）的要求。装饰工程施工图反映的内容多、形体尺度变化大，通常选用一定的比例、采用相应的图例符号和标注尺寸、标高等加以表达，必要时绘制透视图、轴测图等辅助表达、以利识读建筑装饰设计通常是在建筑设计的基础上进行的，由于设计深度的不同、构造做法的细化、以及为满足使用功能和视觉效果而选用材料的多样性等，在制图和识图上装饰工程施工图有其自身的规律，如图样的组成、施工工艺及细部做法的表达等都与建筑工
第五节楼梯结构详图 [Stair Structure Detail] 某住宅楼梯采用现浇钢筋混凝土的双跑板式楼梯。现浇楼梯是指按设计图纸要求采用现场绑扎钢筋及浇灌混凝土的形式形成的楼梯。双跑楼梯是指从下一层楼（地）面到上层楼面需要经过两个梯段，两梯段之间设一个休息平台。板式楼梯是指梯段的结构形式，每一个梯段板是一块斜板，梯段板不设斜梁，梯段斜板直接支承在基础或楼梯平台梁上。 楼梯结构图包括楼梯结构平面图、楼梯剖面图和配筋图。仍以第八章中所讲述的某单位住宅的楼梯结构图为例，选取其中的部分图样，详细说明楼梯结构图的表示方法。 一、楼梯结构平面图[Stair Structure Plan] 如图9-12所示，楼梯结构平面图和楼层结构平面图一样，是表示楼梯板和楼梯梁的平面布置、代号、尺寸、结构标高及楼梯平台板配筋的图样。楼梯结构平面图应分层绘出，当中间几层的结构布置、构件类型、平台板配筋相同时，可仅绘出一个标准层楼梯平面图来表示。楼梯结构平面图应画出底层结构平面图、中间层结构平面图和顶层结构平面图。楼梯结构平面图中的轴线编号应和建筑施工图相一致，才能保证施工楼梯时建筑施工图做法与结构施工图做法相统一。楼梯结构平面图的剖切位置通常放在层间楼梯休息平台上方。如这幢五层住宅的三个楼梯结构平面图，底层结构平面图的剖切位置是在一、二层间楼梯休息平台的上方；标准层结构平面图的剖切位置是在二、三层（三、四层、四、五层）间楼梯休息平台的上方；由于顶层还有上屋顶的楼梯，所以顶层结构平面图的剖切位置则是在该楼梯的第二梯段之间。剖切后分别移去上面部分，向下投影即得该层楼梯结构平面图。楼梯结构剖面图剖切符号一般只在底层楼梯结构平面图中表示，钢筋混凝土楼梯的不可见轮廓线用细虚线表示，可见轮廓线画细实线，为避免与楼梯平台钢筋线相混淆，剖到的砖墙轮廓线用中实线表示。因为主要表示楼梯和平台的结构布置，所以没有画出各层楼面在楼梯口的两边住户的分户门及楼梯间窗户。该楼梯为等跑楼梯，即楼梯各层梯段踏步数量相同；钢筋混凝土楼梯梁、踏步板、楼板和平台板的重合断面，直接画在平面图上。楼梯结构平面图一般常用1:50画出，也可用1:60、1:40、1:30画出。从图9-12所示的底层楼梯结构平面图可以看出：该住宅楼梯开间为2400mm，进深为4800mm，梯板净宽为1170-120=1050mm，梯井宽为60mm，楼梯入口在○C轴线一侧，底层第一跑楼梯位置在入口的左边，楼梯起步位置距○C轴线1360mm，第一跑楼梯为9级，水平投影为8等分，楼梯踏步宽为270mm，梯段长为8×270=2160；第二跑楼梯起步位置距○B轴线1280mm，第二跑楼梯也为9级，水平投影为8等分，楼梯踏步宽为270mm，梯段长为8×270=2160。由于底层楼梯入口处必须保证净高大于2.0米，为此底层双跑楼梯均做成折板式楼梯，即无楼梯休息平台梁。二至五层楼梯采用标准层平面及顶层平面来表示，表示内容及表示方式同底层，不同的是二至五层有楼梯休息平台梁TL-3，为普通板式楼梯。楼梯板、楼梯梁及平台均采用现浇。
施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。 对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。 通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。 10.1.2 结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种： 一、详图法。它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。 二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。 三、结构施工图平面整体设计方法（以下简称“平法”）。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。 为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。 “详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。毕业设计时宜在掌握各种方法的基础上有所侧重。 10. 2 结构施工图绘制的具体内容 10.2.1 基本内容 一、图纸目录 全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。 结构施工图的“图别”为“结施”。“图号”排列的原则是：从整体到局部，按施工顺序从下到上。例如，“结构总说明”的图号为“G-1”（G表示“结施”），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。 按平法绘图时，各层结构平面又分为墙柱定位图、各类结构构件的平法施工图（模板图，板、梁、柱、剪力墙配筋图等，特殊情况下增加的剖面配筋图），并应和相应构件的构造通用图及说明配合使用。此时应按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。 二、结构总说明 “结构总说明”是统一描述该项工程有关结构方面共性问题的图纸，其编制原则是提示性的。设计者仅需打“√”，表明为本工程设计采用的项目，并在说明的空格中用0.3mm的绘图笔填上需要的内容。 必要时，对某些说明可以修改或增添。例如支承在钢筋混凝土梁上的构造柱，钢筋锚入梁内长度及钢筋搭接长度均可按实际设计修改；单向板的分布筋，可根据实际需要加大直径或减少间距等等；图中通过说明可用K表示φ6@200、G表示φ8@200。也可用“K6”、“K8”“K10”、“K12”依次表示直径为6、8、10、12而间距均为200mm的配筋。 有剪力墙的高层建筑宜采用“（高层）结构说明”。 三、桩基础统一说明及大样
