概述：
力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向.NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。
与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
主要指标：
方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；
高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20RR0次/秒；
强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；
支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；
强大的ACTIVER控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；
全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；
企业信息化的有力平台
Internet时代的创举：
提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；
支持通过PDA掌上终端在Internet实时监控现场的生产数据；
WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；
“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；
WWW网络服务器面向.NET技术开发，易于使用https://www.doczj.com/doc/428548517.html,等快速开发工具集成力控来构建企业信息门户；
强大的移动网络支持：
支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。
企业信息化的助力工具：
力控软件内嵌分布式实时数据库，数据库具备良好的开放性和互连功能，可以与MES、SIS、PIMS 等信息化系统进行基于RMLOPC、ODBC、OLEDB等接口方式进行互连，保证生产数据实时地传送到以上系统内；
国际化设计与支持：
面向国际化的设计，同步推出英文版和繁体版，保证里多国语言版的快速支持与服务。
完整的网络冗余及软件容错解决方案
做为民族产业的大型SCADA、DCS软件，力控软件支持控制设备冗余、控制网络冗余、监控服务器冗余、监控网络冗余、监控客户端冗余等多种系统冗余方式，可以适应对安全性要求比较高的工艺装置，解决了一般国内外软件在数据吞吐、安全性和容错性上的问题，使软件在大数据量吞吐、网络切换上得到了很大的提高，达到了国际水平；
力控软件支持控制设备冗余，支持普通的232、485、以太网等控制网络的冗余，支持控制硬件的软冗余切换和硬冗余切换；
力控软件的双机冗余的“心跳”链路可以采用多网配置来进行“心跳”数据传输，同时主、从机切换支持手动切换方式，客户端支持服务器的故障切换、网络切换；
由力控软件组成的主从热备机可以达到快速的切换，切换时间最小可以为2秒！
图1
完整的网络冗余及软件容错解决方案
设备控制层
力控软件支持大型的PLC的冗余方式如SIEMENS公司的S7400H，GE的GE9070系列PLC的冗余模式，也支持专用的DCS控制站的冗余，若冗余的设备损坏或者通讯出现故障，软件会根据设备故障标识或者网络状态自动进行切换；
力控支持与控制站通过多条物理链路进行网络通讯，当其中任意一条网络中断时，力控会自动切换到其它网络通讯，保证了系统的稳定。
图2
管理监控层
力控软件可以组成一个分布式的网络结构，不同节点的力控可以互相通讯，可以互为服务器和客户端，客户端有标准的C/S网络方式客户端，也有“瘦”客户端；
主、从服务器的切换可以是自动或手动2种方式，根据控制规模的大小可以配置客户端来保证操作人员监控、操作的需要，小规模的控制系统可以不需要配置客户端；
力控软件的标准客户端支持服务器、网络冗余方式，即主服务器因为故障，从服务器接管时，客户端能自动切换到从服务器上，同时也适应不同网段的多重网络的切换。
图3
易于集成的图形开发系统
方便友好的开发环境、面向对象的设计，使组态工作量大大降低，用户可以打造自己的开发环境和操作风格；
单独的进程管理器管理力控所有的的后台进程，具备自诊断和自恢复功能；
预制图形模板、工程模板，提供上千种丰富的工业图形元素，支持多达几百种过度色和渐进色调色板，动画连接可以构成逼真强大的动画效果，可以提供多种工业标准的复合图形组件来完成过程的监控；
支持HMI图元的对象图层，通过脚本可灵活控制图元对象图层的显示与隐藏；
提供自定义图库开发工具，用户可以方便地生成自己的自定义图库；
支持大画面漫游功能、支持单机多屏和系统自定义菜单功能；
方便的变量管理，可以查找、批量替换、定位、重命名变量等；
可嵌入各种格式（BMP、GIF、JPG、JPEG、CAD等）的图片，方便画面制作；
图4
灵活、强大的报表解决方案
报表开发工具提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，比如利用报表函数可以在报表上同时显示实时数据和任意时刻的历史数据，并加以统计处理，例如取行平均、列平均，统计出最大最小值。
报表文件格式兼容ERcel工作表文件，提供类ERcel的绝大部分功能，包括：编辑功能、计算功能、图表功能等。
支持图表显示自动刷新，可输出多种文件格式：ERcel、TRT、PDF、HTML、CSV等。
可实现多层表头，可以实现报表嵌套，可以制作复杂的报表格式。
具备打印、打印预览、页眉页脚打印功能，支持逐行打印。
报表数据源支持实时数据库和各种关系数据库，可显示、处理实时和历史数据，可直接遍历关系数据库数据。
提供灵活报表设计器，可以设计多套报表模板，方便报表制作。
图5
强大的对象容器和组件
强大的ACTIVER容器
全新的面向对象的设计，HMI的对象容器重新定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性。
支持力控OCR容器的事件型脚本功能，支持更多类型的OCR控件。
增强的SQL脚本：可根据SQL脚本函数返回值判断执行结果、支持模糊查询、支持时间类型字段的处理等。
全新的图形组件及图形库
强大的多媒体支持，播放各种格式的视频、音频文件，如Flash、幻灯片等，可以有效的集成视
频监控；
复合的趋势曲线、RR曲线、报警、报表、总貌、温控曲线等组件，所有复合组件相比以前版本增加了大量的方法和属性，通过脚本可以在后台进行灵活的控制。
多功能图片显示组件可支持GIF透明动画、CAD图形等实用图形格式。
所有的标准的WINDOWS控件如文本输入、下拉框、列表框、复选框、多选按钮、起始时间、时间范围、历史追忆等都增加了大量的方法和属性。
大量的矢量子图如PID调节器、手操器等方便您构建控制工程。
图6
灵活、强大的“脚本”编译系统
变量
支持间接寻址功能，系统内置间接变量、中间变量、数据库变量等多种变量方式；
系统变量可自动提取IO通讯状态，报警信息、系统时钟等；
函数及方法
强大的系统函数、友好的在线帮助，方便您快速构建SCADA系统；
内置的组件具备大量的方法和属性，在脚本环境中可任意调用；
支持自定义函数；
编译开发环境
面向对象设计的脚本编译环境，“所见即所得”，方便引用方法和变量；
类“Basic”的语言环境，提供面向对象编程方式；
脚本类型和触发方式多样，支持条件动作、数据变化动作、窗口动作、循环动作等；
脚本支持多种结构，支持数组运算和FOR循环结构；
图7
报警与事件系统
软件在运行时可以自动记录系统状态变化、操作过程等重要事件，一旦发生事故，可就此作为分析事故原因的依据，为实现事故追忆，提供基础资料；
操作人员可以根据生产需要将生产重要画面、曲线实时抓拍并存放到本地保存；
报警和事件记录可以存放关系型数据库中，便于分析、查询和统计；
报警方式：
提供多种报警检查方式，使您轻松构建报警系统；
支持传统的声光报警，语音文件报警，支持操作人员报警确认管理机制；
支持GSM方式短信报警，生产出现问题的时候，通过移动网络可以将报警信息及时的发送到管理者的手机上；
支持电话语音报警、E-MIAL通知方式报警；
报警自诊断
支持内部自诊断、对IO通讯故障、网络通讯故障都可以进行报警提示
图8
完善的用户安全管理：
力控提供了完备的安全保护机制，以保证生产过程的安全可靠，力控的用户管理具备多个级别，并可根据级别限制对重要工艺参数的修改，以有效避免生产过程中的误操作；
力控提供了安全区的概念，同级别，不同安全区的数据不可以互相操作，保证了数据的分布式的管理。
提供基于远程的用户管理，增加更多的用户级别及安全区，管理所有用户的远程登陆信息；
加密管理：
支持工程加密，用户可以通过加密琐自己定义工程密码，没有此加密锁任何非法用户无法侵入，保护了自己的工程结构；
操作事件：
可以详细的记录操作事件和系统事件，方便事故追忆；
开机自动运行设置、有效的屏蔽系统键盘，可以防止非法用户入侵；
图9
高效的数据处理
高效能的实时历史数据库
软件内嵌分布式实时数据库，数据库是整个软件的核心，负责将采集的实时数据进行处理、发布；分布在网络的实时数据库节点可以充当为IO通讯服务器、报警服务器、历史服务器等；
实时数据库完成历史数据的存储、归档，报警的检查，报警数据的存储等功能；
数据库具备强大的数据处理功能，丰富的参数类型，内置的多种功能块，可实现累计、统计、控制、线形化、PID控制、各种运算等功能；
数据库对数据按区域、单元、子单元管理，分为6层结构，方便数据的管理；
用户可根据实际需要自定义自己的各类数据库结构，方便对数据的管理和查找。
图10
良好的开放性与国际化
开放性：
软件为开放式体系结构，全面支持DDE、OPC、ODBC/SQL、OLEDBRML、ActiveR等标准。以OLE、COM/DCOM、动态链接库等多种形式提供外部访问接口，便于用户利用各种常用开发工具（如：VC++、VB等）进行深层的二次开发。
数据服务：
支持以串口、网络、MODEM、GPRS、CDMA等方式将数据主动上传及转发；
提供标准的ACTIVER标准的开放控件，通过它，第三方开发工具（如：VC++、VB等）可以通过网络或本地方式可以来访问实时数据库的实时和历史数据；
力控软件是标准的OPC、DDESERVER，第三方软件可遍历数据库的各种参数；
可以和常见的各种关系数据库如SQLSERVER、ORACLE等进行数据交互。
通讯驱动接口：
提供串口对象，用户无须掌握高级编程就可以在编译环境下就可以写自己的设备驱动程序；
I/O驱动程序的体系结构为开放式结构，其接口部分源代码完全公开，用户可以自行开发新的驱动程序，可以提供SDK开发包。
国际化：
产品面向国际化设计，支持多语言环境，同时具有英文版、繁体版，在英国、荷兰、中亚、东南亚等很多国家都有力控?软件的应用实例。
力控基于互连网的解决方案
强大的企业信息门户---WebServer
力控可以为企业在创建基于Internet/Intranet的网络信息门户时提供完整的软件解决方案，即使您远离现场，通过企业的Intranet网络，您可以在任何一个科室的工作站上用标准的浏览器浏览工厂的生产过程；而通过Internet，无论在世界的任何地方，您都可以轻松地查看所有的生产信息，组织现场调度会议，或对操作人员和工程师进行培训。
网络客户端是一个完全的“瘦”客户端，客户端不需要特殊的驱动程序或支持软件，只需要使用标准的IE浏览器，也支持PDA掌上终端访问力控的WEB服务器。
Web页面与过程画面的高度同步
力控WebServer实现了服务器端与客户端画面的高度同步，在浏览器上可以同时浏览多个过程画面，看到的图形界面与通用组态软件生成的过程画面效果完全相同，数据采用变化传输的方式，与其它采用JA VA虚拟机进行通信的方式相比，由于减少了解释运行的环节，因而具有更快的运行与数据更新速度。
企业级Web服务器
力控WebServer专为构建企业级Web服务器而设计，具备高容量的数据吞吐能力和良好的健壮性，力控WebServer支持多达500的客户端的同时访问。
完善的安全机制
力控WebServer提供完善的安全管理机制。只有授权的用户才能修改过程参数。使用力控WebServer时，管理员尽可安心，不必担心非法或未授权的修改。
开放性
采用WebSevice技术，支持SOAP协议，支持IIS服务器发布，“瘦”客户端访问时会自动下载的远程支持数字签名的WEB控件，适合企业信息门户集成；
图11
稳定的设备通讯平台---IOSERVER
强大方便的通讯解决方案
支持通过RS232、RS422、RS485、电台、电话轮巡拨号、以太网、移动GPRS、CDMA、GSM 网络等方式和设备进行通讯；
开发环境下具备在线诊断设备通讯功能，可以动态的打开、关闭设备，通讯故障后具备自动恢复功能；
支持控制设备和控制网络冗余，控制设备进行切换时，通讯会自动切换；
支持多种协议的设备挂在一条通讯链路上与力控进行通讯，方便电台等远程通讯；
支持与设备采取主从、主主、从主等多种交互机制来进行通讯，比如对MODBUS标准协议设备，力控可以支持主与从2种方式与设备通讯；
可以和人机界面、实时数据库分离，充当通讯管理服务器；
可以采集带时间戳的数据，毫秒级数据采集速率，实现历史数据向实时数据库的回插功能，可以采集记录仪、录波器数据，支持SOE，完成事件监视。
支持的设备种类
支持主流的DCS、PLC、DDC、现场总线、智能仪表等1000多种厂家设备的通讯；也可以按照用户提出的通信协议和硬件接口，在较短时间内开发新的驱动程序。
图12
无所不在的移动通讯
灵活的“并发”的移动通讯处理
三维力控经过多年的开发和行业深入的应用，在石油、石化、楼宇IBMS、窑炉、真空炉等行业具备大量的行业图形控制组件，适合专用行业自动化软件工程的快速构建；
目前移动网络的普及为替代传统的拨号、电台提供了可能，力控软件利用移动网络在石油、水利、热网、能源、水厂等多个行业得到了广泛的应用，特点如下：
力控数据服务器只需要利用ADSL或者静态IP就对多个远程设备进行通讯，数据为并发处理、完全透明的解决方案，消除了一般国内组态软件将GPRS网络绑定虚拟串口以查询方式访问造成数据传输不稳定的隐患；
心跳维护周期可单独设置，有效的流量控制机制保证了远程应用中节省通讯费用；
所有设备的驱动程序支持通过移动GPRS、CDMA网络与控制设备进行通讯，力控节点与其远程力控节点也可以进行移动通讯进行数据传输；
力控支持设备主动通过GPRS上传数据的方式进行数据传输；
支持移动APN专网固定IP等方式进行数据传输；
图13
力控组态软件教程 第一节选型及安装 力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。 力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。 1. 力控的运行版本 1) 通用监控版 运行在单台PC上完成监控，该版本不包括扩展组件。 2) 标准网络版 由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。 3) WWW网络版 用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。 2. 扩展组件 包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer
通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。 3.系统要求 1）硬件配置 目前市面上流行的机型完全满足力控的运行要求,推荐配置如下： CPU：Pentium(R) 4 CPU 2.0GHz以上。 内存：512M以上。 显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。 并行口或USB口：安装产品授权的加密锁。 2）软件要求 软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。 软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。 可用于win XP、win7，win10未试过，估计可以？ 3）硬件加密锁 软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。 安装并口硬件加密锁步骤： 在安装加密锁前应关闭计算机电源和外围设备。 第二节创建一个简单工程
《集散控制系统原理及应用》 实验报告 姓名：胡文千_______ 学号：1345733203_____ 班级：13457332 ___ 专业：电气工程及其自动化 学院：电气与信息工程学院 江苏科技大学（张家港） 二零一六年六月
一、实验目的 1、熟悉DCS系统的方案设计； 2、熟悉使用组态软件对工艺流程图的绘制； 3、熟悉使用组态软件生成多种报表。 二、实验内容 实验（一） 1、自行设计一个小型的工程现场； 2、绘制工艺流程图； 3、在力控中模拟设计的系统，仿真实现基本功能。实验（二） 1、在实验（一）基础上，完成在力控中生成报表； 2、运用DCS知识分析所设计的系统； 3、仿真结果分析总结。
实验（一） 1、方案题目 交通系统实时监控系统。 2、方案背景 现在的交通变得越来越繁忙，交通系统变得越来越重要，对交通系统实时必要的监控能够维持交通安全，若出现交通信号等混乱时能够及时准确的发现。3、组态软件 1）概念 组态软件，又称组态监控软件系统软件。译自英文SCADA,即Supervisory Control and Data Acquisition（数据采集与监视控制）。它是指一些数据采集与过程控制的专用软件。它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。 组态软件指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，能以灵活多样的组态方式（而不是编程方式）提供良好的用户开发界面和简捷的使用方法，它解决了控制系统通用性问题。其预设置的各种软件模块可以非常容易地实现和完成监控层的各项功能，并能同时支持各种硬件厂家的计算机和I/O产品，与高可靠的工控计算机和网络系统结合，可向控制层和管理层提供软硬件的全部接口，进行系统集成。 2）组态软件的功能 组态软件通常有以下几方面的功能： （1）强大的界面显示组态功能。目前，工控组态软件大都运行于Windows 环境下，充分利用Windows的图形功能完善界面美观的特点，可视化的m风格界面、丰富的工具栏，操作人员可以直接进人开发状态，节省时间。丰富的图形控件和工况图库，既提供所需的组件，又是界面制作向导。提供给用户丰富的作
河南机电高等专科学校课程设计报告书 课程名称：力控组态软件 课题名称：流量监控系统设计 系部名称：自动控制系 专业班级：计控102 姓名：崔建彪 学号：101413233 2012年09月30日
摘要 衡量一个自控系统的先进程度，除能完成一定的自动化控制功能外，日常的生产管理功能也是其重要指标之一。在流程工艺生产中的物料消耗和产量的自动统计就是一个生产管理的基本功能。我国属于能源缺乏国，精确的自动化监控更加有必要去研究和实行。通过设置多个采集点，以硬件组态、数据组态、图像组态等功能实现上位机对供水管路的实时检测，为操作人员合理实时调度提供可靠技术保障，实现能源优化配置，提高管路稳定和对事故的预见性、降低了能耗。该系统运行正常，完全达到设计要求。 力控软件的流量监控设计在成本、开放性、灵活性、功能和界面等方面给企业用户提供了最佳的控制系统解决方案。本文介绍了采用力控软件的工业流量控制系统。硬件用到了：涡轮式流量计、压力传感器、PLC等。 关键词：组态软件；硬件链接；流量监控；远程数据采集
1、引言 随着工业控制系统应用的深入，在面临规模更大、控制更复杂的控制系统时，人们逐渐意识到原有的上位机编程的开发方式，对项目来说是费时费力、得不偿失的，同时，MIS（管理信息系统，Management Information System）和CIMS （计算机集成制造系统，Computer Integrated Manufacturing System）的大量应用，要求工业现场为企业的生产、经营、决策提供更详细和深入的数据，以便优化企业生产经营中的各个环节。组态软件作为一种工业信息化的管理工具，其发展方向必然是不断降低工程开发工作量，提高工作效率。易用性是提高效率永恒的主题，但是提高易用性对于提高开发效率是有限的，亚控科技则率先提出通过复用来提高效率，创造性地开发出模型技术，并将这一技术集成到KingView7.0中。这一技术能将客户的工程开发周期缩短到原来的30%或更低，将组态软件为客户创造价值的能力提高到了一个新的境界，代表了组态软件的未来。 统集成。 本系统是由计算机和PLC、流量计等外围设备组成一个计算机控制系统。计算机控制系统由工业控制机和生产过程两大部分组成。工业控制机硬件指计算机本身及外围设备。硬件包括计算机、过程输入输出接口、人机接口、外部存储器等。软件系统是能完成各种功能计算机程序的总和，通常包括系统软件跟应用软件计算机。把通过测量元件、变送单元和模数转换器送来的数字信号，直接反馈到输入端与设定值进行比较，然后根据要求按偏差进行运算，所得到数字量输出信号经过数模转换器送到执行机构，对被控对象进行控制，使被控变量稳定在设定值上。 该系统的软件选择力控ForceControlV6.0监控组态，力控软件是运行在Windows98/NT/2000/XP操作系统上的监控组态软件，主要包括工程管理器、人机界面、实时数据库DB、I/O驱动程序、控制侧罗生成器以及各种网络服务组件等。力控ForceControlV6.0监控组态软件在秉承V5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0开发过程采用了先进软件工程方法：“测试驱动开发”，使产品的品质得到了充分的保证。 组态软件是数据采集与过程控制的专用软件，能以灵活多样的组态方式提供良好的用户开发界面和间洁的使用方法，其预设置的软件模块可以非常容易地实现和完成监控层的各项功能，并能同时支持硬件厂家生产的各种计算机和硬件设备，与高可靠性的工控计算机和网络系统结合，可向整个测控系统提供软硬件的全部接口，进行系统集成。
典型能源系统架构包括能源调度管理中心、通讯网络、远程数据采集单元等三级物理结构（如图示）。 1）以力控新一代监控组态软件eForceCon SD为核心，建立I/O Server实时数据服务器，实现在线的数据监视、工艺操作和实时的能源管理功能；基于数据库技术开发具有模型背景的能源管理功能并对外提供接口。 2）采用工业级以太网交换机，建立分区域的冗余环网，环与环之间采用耦合拓扑结构进行连接，从而建立高可靠专有的能源数据采集通讯网络。 3）以力控通信网管服务器pFieldComm产品为核心，通过数据采集、通讯、协议转换等技术手段，将能源介质参数的采集与生产控制系统隔离，提供连续、真实、可靠的数据依据。 3. 力控新一代监控组态软件eForceCon SD 简介 3.1力控新一代监控组态软件eForceCon SD 简介 力控eForceCon SD系列监控组态软件是力控科技面向64位操作系统进行设计、
规划的下一代大型SCADA监控组态软件，支持服务器以基于linux和unix操作系统进行实时和历史数据管理，适应了SCADA调度系统数据充分的安全与保障，该产品面向OO设计技术，不但继承了ForceControl系列软件产品的优点和特点，而且充分利用了当前IT行业新技术的发展成果，该产品的设计采用了多任务设计，不但可以充分发挥多核CPU的威力，而且极大的保证了系统的稳定性。 与同类产品相比，由力控eForceCon SD监控组态软件构成的控制系统可以构成先进的、分布式冗余、容错架构，该产品采用分布式组件设计，适应网络的多人协作与并行开发，保证了软件的可“伸缩性”非常强，适应了“e”时代的要求，结合. NET平台技术，集成了web service技术，轻松构建小区实时信息门户，开发过程采用了先进软件工程方法，使产品品质得到充分保证，该产品的设计避免了目前市场上各类软件不是操作过于复杂或者就是功能过于简单的弊病，在提高产品功能的前提下，即保证了产品的灵活性，又保证了使用的简单性，可以使您快速构建工业项目，是web时代的杰作。 3.2力控新一代监控组态软件eForceCon SD技术特点 eForceCon SD?系列软件完全符合远程大型工厂管理模式，根据大型工厂远程监控的需要采用多种“模型技术与软数据库总线技术进行模型设计，内置的分布式的实时数据库支持多种工厂模型的信息数据类型及结构。
力控组态入门教程 一、关于力控 力控是北京三维力控科技有限公司“管控一体化解决之道”产品线的总称，由监控组态软件、“软”控制策略软件、实时数据库及其管理系统、Web门户工具等产品组成。这些产品不是孤立的，力控是一个应用规模可以自由伸缩的体系结构，整个力控系统及其各个产品都是由一些组件程序按照一定的方式组合而成的。因此本指南没有专门针对具体的产品分别介绍使用方法，而是介绍所有产品的共同使用方法。 在力控中，实时数据库RTDB是全部产品数据的核心，分布式网络应用是力控的最大特点。 在力控中，所有应用（例如趋势、报警等）对远程数据的引用方法都和引用本地数据完全相同，这是力控分布式特点的主要表现。 二、力控®产品发展史1994年12月，基于16位Windows平台（以Windows3.1
为代表）的力控®版本形成。 1996年09月，基于32位Windows平台（以Windows95为代表）的力控®1.0形成。并注册了力控®商标，成为国内率先拥有自主知识产权的自动化软件品牌。 1999年06月，力控®1.2版本推出，在石油、石化等行业广泛应用。 2000年10月，力控®升级为2.0版本正式推向市场 2000年06月，被国家五部委确定为国家重点新产品 2001年06月，正式推出基于PC的控制策略生成器 2001年08月，《监控组态软件及其应用》一书正式出版 2001年12月，力控®英文版forcecontrol正式推出 2002年03月，力控®2.6版本正式推向市场 2004年10月，力控®3.6版本获科技部中小企业基金扶持项目立项 三、关于力控®PCAuto?组态生成的数据文件及应用目录说明 应用路径\doc，存放画面组态数据。 应用路径\logic，存放控制策略组态数据。 应用路径\http，存放要在Web上发布的画面及有关数据。 应用路径\sql，存放组态的SQL连接信息。 应用路径\recipe，存放配方组态数据。 应用路径\sys，存放所有脚本动作、中间变量、系统配置信息。 应用路径\db，存放数据库组态信息，包括点名列表、报警和趋势的组态信息、数据连接信息等。 应用路径\menu，存放自定义菜单组态数据。 应用路径\bmp，存放应用中使用的.bmp、.jpg、.gif等图片。 应用路径\db\dat，存放历史数据文件。 第二章力控产品功能 2.1概述: 从1993年至今，力控®监控组态软件为国家经济建设做出了应有贡献，在石油、石化、化工、国防、铁路（含城铁或地铁）、冶金、煤矿、配电、发电、制药、热网、电信、能源管理、水利、公路交通（含隧道）、机电制造等行业均有力控软件的成功力控;监控组态软件已经成为民族工业软件的一棵璀璨明星。 一直以来，北京三维力控始终有预见性地开发具有潜在应用价值的功能模块，同时认真评估用户反馈建议来改进力控®产品，使用户得到超值回报，与客户的互动合作将促进了北京三维力控的发展。力控®监控组态软件的分布式的结构保证了发挥系统最大的效率。 力控®软件以计算机为基本工具，为实施数据采集、过程监控、生产控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统。在过程监控中发挥了核心作用，可以帮助企业消除信息孤岛，降低运作成本，提高生产效率，加快市场反应速度。 在今天，企业管理者已经不再满足于在办公室内直接监控工业现场，基于网络浏览器的Web方式正在成为远程监控的主流，作为国产软件中国内最大规模SCADA系统的WWW 网络应用的软件，力控®为满足企业的管控一体化需求提供了完整、可靠的解决方案。 2.2 软件构成： 力控®软件包括：工程管理器、人机界面VIEW、实时数据库DB、I/O驱动程序、控制策略生成器以及各种网络服务组件等。它们可以构成如下的网络系统

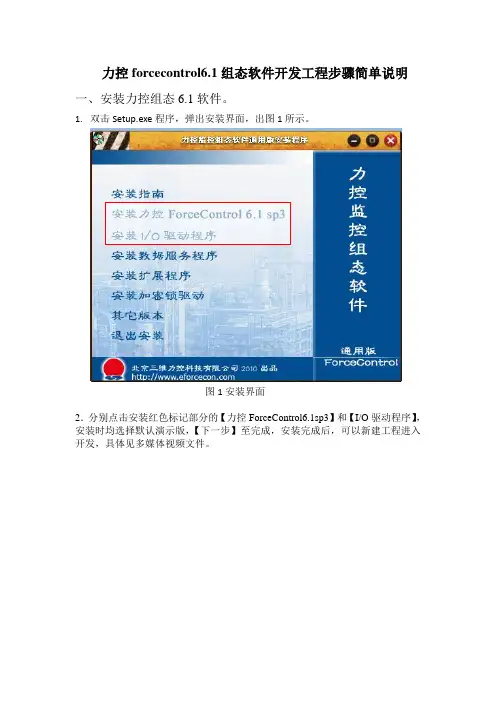

力控forcecontrol6.1组态软件开发工程步骤简单说明 一、安装力控组态6.1软件。 1.双击Setup.exe程序，弹出安装界面，出图1所示。 图1安装界面 2．分别点击安装红色标记部分的【力控ForceControl6.1sp3】和【I/O驱动程序】，安装时均选择默认演示版，【下一步】至完成，安装完成后，可以新建工程进入开发，具体见多媒体视频文件。
