贴片元件封装说明 贴片封装 - 两脚表贴 现在常用的的电阻、电容、电感、二极管都有贴片封装。贴片封装用四位数字标识，表明了器件的长度和宽度。贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。一般说的贴片电容是片式多层陶瓷电容（MLCC），也称独石电容。附表是贴片电阻的参数。 英制 (mil) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 常规 功率W 提升 功率 W 最大 工作 电 压 V 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 1/20 25 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 1/16 50 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 1/16 1/10 50 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1/10 1/8 150 **** **** 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1/8 1/4 200 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1/4 1/3 200 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1/2 200 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 1/2 3/4 200 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 1 200 AXIAL - 两脚直插 AXIAL 就是普通直插电阻的封装，也用于电感之类的器件。后面的数字是指两个焊盘的间距。 AXIAL-0.3 小功率直插电阻(1/4W)；普通二极管（1N4148）；色环电感（10uH） AXIAL-0.4 1A 的二极管，用于整流（1N4007）；1A 肖特基二极管，用于开关电源（1N5819）；瞬态保护二极管 AXIAL-0.8 大功率直插电阻(1W 和2W) DIP - 双列直插 直插芯片常用的古老封装。 SOIC - 双列表贴 现在用的贴片max232就是soic-16，后面的数字显然是管脚数。 贴片485芯片有SOIC-8S，管脚排布更密了。

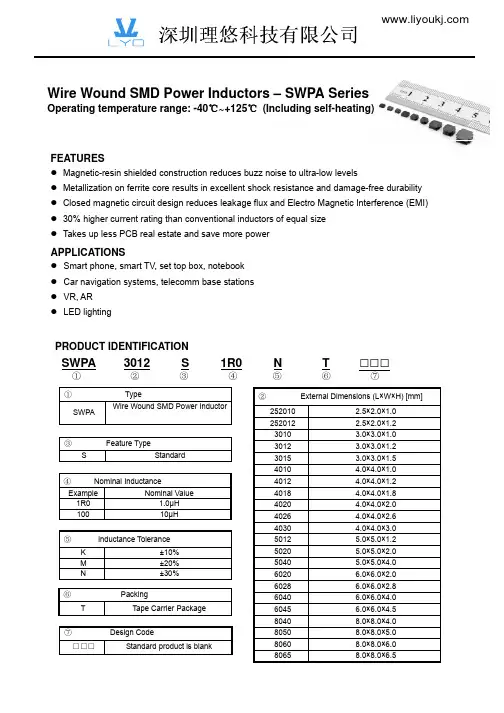

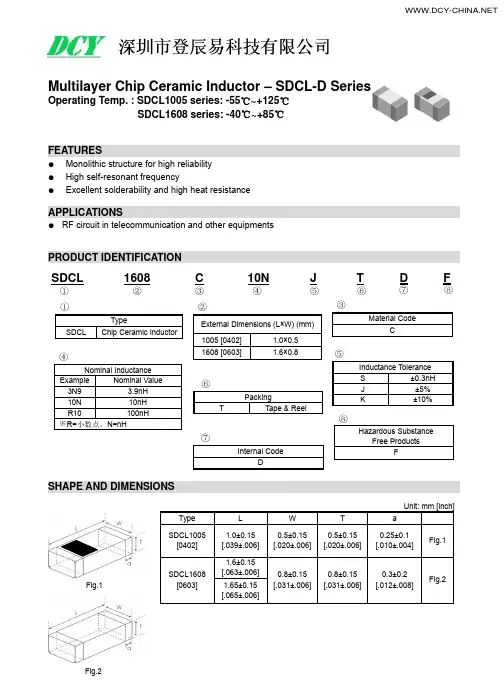

Wire Wound SMD Power Inductors – SWPA Series Operating temperature range: -40℃~+125℃ (Including self-heating) FEATURES ● Magnetic-resin shielded construction reduces buzz noise to ultra-low levels ● Metallization on ferrite core results in excellent shock resistance and damage-free durability ● Closed magnetic circuit design reduces leakage flux and Electro Magnetic Interference (EMI) ● 30% higher current rating than conventional inductors of equal size ● Takes up less PCB real estate and save more power APPLICATIONS ● Smart phone, smart TV, set top box, notebook ● Car navigation systems, telecomm base stations ● VR, AR ● LED lighting PRODUCT IDENTIFICATION SWPA 3012 S 1R0 N T □□□ ① ② ③ ④ ⑤ ⑥ ⑦ ② External Dimensions (L×W×H) [mm] 252010 2.5×2.0×1.0 252012 2.5×2.0×1.2 3010 3.0×3.0×1.0 3012 3.0×3.0×1.2 3015 3.0×3.0×1.5 4010 4.0×4.0×1.0 4012 4.0×4.0×1.2 4018 4.0×4.0×1.8 4020 4.0×4.0×2.0 4026 4.0×4.0×2.6 4030 4.0×4.0×3.0 5012 5.0×5.0×1.2 5020 5.0×5.0×2.0 5040 5.0×5.0×4.0 6020 6.0×6.0×2.0 6028 6.0×6.0×2.8 6040 6.0×6.0×4.0 6045 6.0×6.0×4.5 8040 8.0×8.0×4.0 8050 8.0×8.0×5.0 8060 8.0×8.0×6.0 8065 8.0×8.0×6.5 ① Type SWPA Wire Wound SMD Power Inductor ③ Feature Type S Standard ④ Nominal Inductance Example Nominal Value 1R0 1.0μH 100 10μH ⑤ Inductance Tolerance K ±10% M ±20% N ±30% ⑥ Packing T Tape Carrier Package ⑦ Design Code □□□ Standard product is blank https://www.doczj.com/doc/426878596.html,

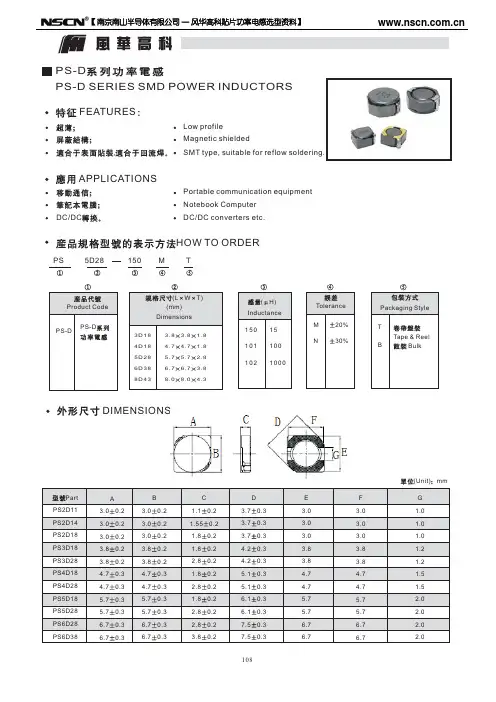

FEATURES APPLICATIONS 150 M T HOW TO ORDER DIMENSIONS PS-D PS-D SERIES SMD POWER INDUCTORS , Low profile Magnetic shielded SMT type,suitable for reflow soldering. Portable communication equipment Notebook Computer DC/DC DC/DC converters etc. PS 5D28 (Unit)mm
ELECTRICAL CHARACTERISTICS Isat:Isat 35% Isat:Saturation Current,the current when the inductance becomes 35%lower than its initial value. Unit mm PS2D11Series PS2D14Series PS-D SERIES SHIELDED SMD POWER INDUCTORS PS-D PS2D18Series
PS3D18Series PS4D18Series PS4D28Series Isat:Isat35% Isat:Saturation Current,the current when the inductance becomes35%lower than its initial value.
Isat:Isat 35% Isat:Saturation Current,the current when the inductance becomes 35%lower than its initial value. PS5D28Series PS6D28Series PS-D SERIES SHIELDED SMD POWER INDUCTORS PS-D PS6D38Series
公制长(L) 宽(W) 高(t) a
0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法：
2、1％精度的命名：RS-05K1002FT R －表示电阻 S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K －表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。 J －表示精度为5％、F－表示精度为1％。 T －表示编带包装 1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W) 1206 20欧1/4 *4 5欧1w 120 贴片电阻各参数说明 国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT
贴片电感的结构成分 新晨阳的贴片功率电感的结构与特点：电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。 1．骨架：骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。
2．绕组:绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。绕组有单层和多层之分。单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。 3．磁芯与磁棒: 磁芯与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX 系列）等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。 4．铁芯: 铁心材料主要有硅钢片、坡莫合金等，其外形多为“E”型。
5．屏蔽罩:为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。 6．封装材料: 有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。
谢谢浏览！ 你的浏览是我编写文库的最大动力，如果您觉得这篇文库写得好，请您投我一票以作是对我的支持，谢谢！ 请记住我，我的笔名是：Clarkson空气净化器！
CUSTOMER CUSTOMER’S P/N DESCRIPTION贴片一体成型电感规格书 SGTE PART NO.GPSR0530-2R2M SAMPLE NO. S1*******REVISION NO. A DATE21-Jun-11 SPECIFICATION FOR APPROV AL FULLY APPROVED REVISE APPROVED
SPECIFICATION INDEX COVER PAGE ▓SHAPE & DIMENSION…………………….………...........1-8▓ELECTRICAL CHARACTERISTICS AND EXTERNAL TEST REPORT…….……………………………………….2-8▓ELECTRICAL CHARACTERISTICS……………………..3-8 ▓ELECTRICAL CHARACTERISTICS……………………..4-8 ▓ELECTRICAL CHARACTERISTICS……………………..5-8▓PACKING FOR SPECIFICATION…………………………6-8▓GENERAL CHARACTERISTICS………………………….7-8▓THE CONDITION OF REFLOW…………………………..8-8 APPROVED BY CHECKED BY DRAWING BY
Jesse 6/21 Tony 6/21 Chin 6/21 SPECIFICATION Customers Part Number Item Name Date Power Inductor 21-Jun-11 Gan Tong Part NO. Sample NO. Page GPSR0530-2R2M S1******* 1-8 External Dimensions Unit (mm) 2R2 Coating:uncolored Connection Recommended Land Pattern Electrical Specification Measurement Item Unit Tolerance Specification Test Frequency Test Instrument A 5.2±0.5 B 4.7±0.3 C 3.0Max D ≤0.15 E 2.0±0.5 F 1.0±0.5 G 7.0 REF H 3.0 REF I 2.5 REF
常用电子元件封装、尺寸、规格汇总 贴片电阻规格 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 贴片元件的封装 一、零件规格: (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。 标准零件之尺寸规格有英制与公制两种表示方法，如下表 英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005 含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注： a、L（Length）：长度；W（Width）：宽度；inch：英寸 b、1inch=25.4mm
（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。 （c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。 （d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。 二、常用元件封装 1）电阻： 最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。 注： ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法） 1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法） 2）电阻的命名方法 1、5%精度的命名：RS – 05 K 102 JT 2、1％精度的命名：RS – 05 K 1002 FT R －表示电阻 S －表示功率 0402是1/16W、 0603是1/10W、 0805是1/8W、 1206是1/4W、 1210是1/3W、 1812是1/2W、 2010是3/4W、 2512是1W。 05 －表示尺寸(英寸)： 02表示0402、 03表示0603、 05表示0805、 06表示1206、 1210表示1210、 1812表示1812、 10表示1210、 12表示2512。 K －表示温度系数为100PPM。 102 －5％精度阻值表示法： 前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002 是1％阻值表示法：

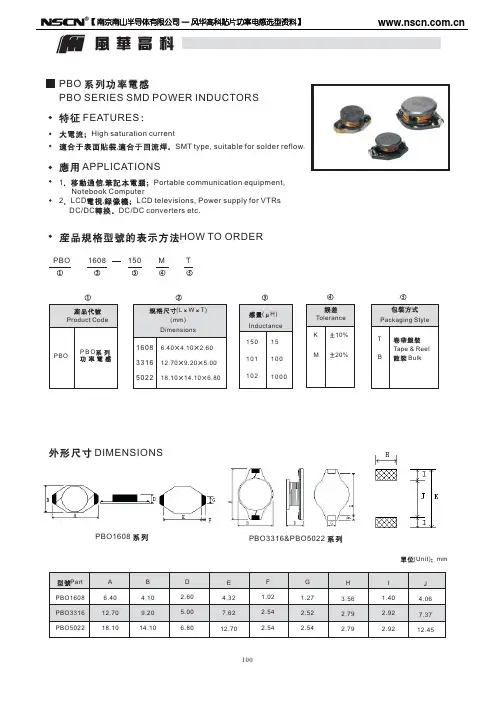

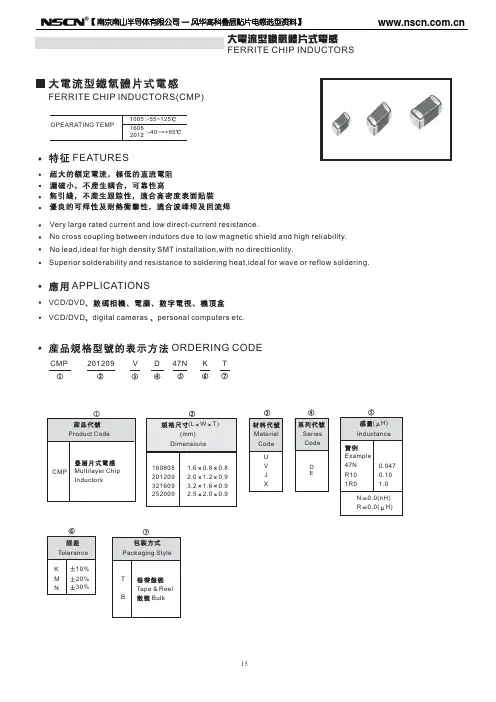

贴片功率电感的封装 作品来源：新晨阳电容电感 风华高科贴片功率电感器系列众多，相对于铁氧体叠层产品而言，外形尺寸较大，形状更复杂。为了方便标准化命名，各种产品的封装尺寸未必如铁氧体叠层贴片电感那样具有完全统一一致的封装代号如0402、0603、0805等。与插件式一样，贴片功率电感器也包括开放式和屏蔽式两种: 屏蔽贴片功率电感的封装: 功率电感封装以骨架的尺寸做封装表示的依据，如果外形为椭圆型或椭柱型如图表示方法如下： 5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感，插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。只是它们的骨架一般要通用，除非是定制外形封装。 以下将风华高科主要功率电感规格与封装尺寸制作成表格加以对比说明，希望能对您的产品选型工作有所帮助。如有疑问可点击下载对应产品的规格书查看详细说明或咨询新晨阳在线客服。 屏蔽贴片功率电感封装尺寸对照表 安装方式是否屏蔽所属类别规格型号示例封装代号主要规格尺寸（单位：mm） 备注长宽高（max） SMD 表面贴装屏蔽电感 HA超薄贴片功 率电感 HA63R33MT HA637.0 6.5 3.0 1、尺寸误差详见对应产品系列 格书； 2、本表仅列出长度、宽度和高 三个主要的规格尺寸，其他细 尺寸详见规格书； HA657.0 6.5 5.0 HA12513.512.6 5.0 HC超薄贴片功 率电感 HC125-1R5MT HC63 6.85 6.5 3.0 HC65 6.85 6.5 5.0
HC12513.212.6 6.5 LBS超薄屏蔽贴片功率电感LBS6028-4R7MT 6028 6.0 6.0 2.8 70307.0 7.0 3.0 70457.0 7.0 4.5 1014510.110.1 4.5 1257512.512.57.5 MS大电流功率电感MS74-101MT MS62 5.9 6.2 2.7 MS737.37.3 3.4 MS747.37.3 4.2 MS12412.212.2 4.5 MS12512.212.2 5.7 Ms12712.212.27.5 MS104R110 4.0 PBS大电流贴片功率电感PBS1608-102MT PBS1608 6.4 4.1 2.8 PBS331612.79.2 4.9 PBS502218.114.1 6.8 PIS超薄小尺寸大电流PIS74-680MT PIS63 5.80 6.20 3.20 PIS747.007.80 4.50 PIS1059.0010.0 5.0 PS-D超薄屏蔽电感PS3D18-1R5NT PS2D11 3.0 长 宽 相 等 1.1 PS2D14 3.0 1.55 PS2D18 3.0 1.8 PS3D18 3.8 1.8 PS3D28 3.8 2.8 PS4D18 4.7 1.8 PS4D28 4.7 2.8 PS5D18 5.7 1.8 PS5D28 5.7 2.8 PS6D28 6.7 2.8 PS6D38 6.7 3.8 8D288.0 2.8 8D388.0 3.8 8D438.0 4.3 PSS超薄型贴片式功率电感PSS6025-8R2NT PSS4018 3.8 3.8 1.7 PSS5020 5.0 3.8 2.0 PSS5030 5.0 3.8 2.8 PSS6025 6.0 5.6 2.5
供应商L O G O 供应商公司名称 原材料规格书 原材料名称描述 原材料英文名称描述 物料代码 拟制: 审核: 批准: XXXX-XX-XX发布 供应商公司名称(供应商代码) 签章位置
1 产品简介 (例如产品功能描述和应用范围,产品执行标准) ╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳ 2 产品说明 (例如命名规则和产品本体标记,丝印含义说明) ╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳ ╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳ ╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳ 3 电气参数 (例如参数项目,参数符号,测试条件,最小值,标准值,最大值,单位) 4 极限参数 (例如参数项目及其符号,规格范围,单位)
5 封装/引脚/内部电路图 6 7 信赖性试验方法 (例如试验项目,试验条件,判定标准,如有必要可说明试验组别)
8 主要组成材料 (要求有表面镀层处理的元器件除说明其本体组成材料外还需说明其表面镀层成份:例如元器件端电极,引线 9 中国RoHS执行情况
10 包装方式 11 使用注意事项 ╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳╳ 12 在正常情况下产品上机不良率 (该项内容视具体产品取舍) 13 备注声明该规格书/产品主要适用于何种应用范围;所列内容如有对我司不适用的条款需列出说明;
有关本公司产品的注意事项 请务必在使用本公司产品目录之前阅读。 注意事项 ■本软件中记载的内容是2011年10月现在的内容。本产品目录记载的内容由于产品的改良等原因发生变更时，恕不另行通知。在您定购我司产品之前请确认最新的产品信息。 当您计划在本软件记载内容，或是《交货规格书》的规定范围以外使用我司产品时，由于使用我司产品引起的该应用设备的瑕疵我司将不承担任何责任。 ■有关详细的产品规格我们准备有《交货规格书》，请向我司咨询相关事宜。 ■在您使用我司产品时，请务必进行应用设备实装状态以及应用产品实际使用环境下的测评。 ■本软件中记载的电子元器件，电路产品等产品适用于一般电子设备。『AV设备，OA设备，家电及办公设备，信息/通讯设备（手机，电脑等）』当您计划把本产品目录中记载的产品使用于可能会危及第三方生命安全的应用设备时，请务必提前与我公司取得联系，针对产品信息加以确认。【运输用设备（火车控制设备，船舶控制设备等），交通用信号设备，防灾设备，医疗用设备，公共性高的信息通信设备等（电话程控交换机，电话，无线电，电视信号等基地局）】 另外，请不要在要求高度安全性，可靠性的应用设备上使用本产品目录中记载的产品。【航天设备，航空设备，核控制设备，用于海底的设备，军事设备等】 同时，应用于安全性，可靠性要求较高的一般电子设备/电路时，请充分进行安全性测评，必要时请在设计过程中追加保护电路。 ■本软件中所记载的内容适用于通过我司营业所，销售子公司，销售代理店（即正规销售渠道）购买的我司产品。通过其他渠道购买的我司产品不在适用范围之内。 ■由于使用本软件记载的产品引起的有关第三方知识产权的冲突，我司概不负责。本产品目录不代表相关权利的实施许诺。 ■有关出口的注意事项 本软件中记载的产品中，部分产品在出口时会被归为“外汇及外贸管理法，美国出口管理法规”的管制货物，请及时实施相关手续，依据相关法律法规进行出口。需确认时，可向我司咨询。
常用贴片元件封装 1 电阻： 最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类 1）贴片电阻的封装与尺寸如下表： 英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 2）贴片电阻的封装、功率与电压关系如下表： 英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V) 0201 0603 1/20W 25 0402 1005 1/16W 50 0603 1608 1/10W 50 0805 2012 1/8W 150 1206 3216 1/4W 200
1210 3225 1/3W 200 1812 4832 1/2W 200 2010 5025 3/4W 200 2512 6432 1W 200 3）贴片电阻的精度与阻值 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度， J －表示精度为5％、 F－表示精度为1％。 T －表示编带包装 阻值范围从0R-100M 2电容： 1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF 无极性电容下述两类封装最为常见，即0805、0603； 英制尺寸公制尺寸长度宽度厚度 0402 1005 1.00±0.05 0.50±0.05 0.50±0.05 0603 1608 1.60±0.10 0.80±0.10 0.80±0.10 0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1206 3216 3.20±0.30 1.60±0.20 0.70±0.20 1210 3225 3.20±0.30 2.50±0.30 1.25±0.30 1808 4520 4.50±0.40 2.00±0.20 ≤2.00 1812 4532 4.50±0.40 3.20±0.30 ≤2.50 2225 5763 5.70±0.50 6.30±0.50 ≤2.50 3035 7690 7.60±0.50 9.00±0.05 ≤3.00
1、SMT表面封装元器件图示索引（完善）
2、SMT物料基础知识 一. 常用电阻、电容换算： 1.电阻（R）： 电阻：定义：导体对电流的阻碍作用就叫导体的电阻。 无方向,用字母R表示,单位是欧姆(Ω)，分：欧（Ω）、千欧（KΩ）、兆欧（MΩ）1MΩ=1000KΩ=1000000Ω 1).换算方法： ①.前面两位为有效数字(照写)，第三位表示倍数10n次方（即“0”的个数） 103=10*103=10000Ω=10KΩ 471=47*101=470Ω 100=10*100=10Ω 101=10×101=100Ω 120=12×100=12Ω ②.前面三位为有效数字(照写)，第四位表示倍数倍数10n次方（即“0”的个数）. 1001=100*101=1000Ω=1KΩ 1632=163*102=16300Ω=16.3KΩ 1470=147×100=147Ω 1203=120×103Ω=120KΩ 4702=470×102Ω=47KΩ
2.电容（C）： 电容的特性是可以隔直流电压，而通过交流电压。它分为极性和非极性，用C表示。 2.1三种类型：电解电容钽质电容有极性, 贴片电容无极性。 用字母C表示，单位是法（F），毫法（MF），微法（UF）,纳法（NF）皮法（PF） 1F=103MF=106UF=109NF=1012PF 2.2换算方法: 前面两位为有效数字(照写)，第三位倍数10n次方（即“0”的个数） 104=10*104=100000PF=0.1UF 100=10*100=10PF 473=47×103=47000pF=47nF=0.047uF 103=10×103=10000pF=10nF=0.01uF 104=10×104=100000pF=10nF=0.1uF 221=22×101=220pF 330=33×100=33pF 2.3钽电容： 它用金属钽或者铌做正极，用稀流酸等配液做负极，用钽或铌表面生成的氧化膜做成介质制成，其特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好，用在要求较高的设备中。钽电容表面有字迹表明其方向、容值，通常有一条横线的那边标志钽电容的正极。钽电容规格通常有：A型、B型、C型、P型。 2.4 电容的误差表示 2.4.1常用钽电容代换参照表. 1UF：105、A6、CA6 2.2UF：225 3.3UF：335、AN6、CN6、JN6、CN69 4.7UF：475、JS6 10UF：106、JA7、AA7、GA7 22UF：226、GJ7、AJ7、JJ7 47UF：476 3. 电感（L） 电感的单位：亨(H)、毫享(MH)、微享(μH)、纳享(NH),其中：1H=103MH=106μH=109NH 片状电感 电感量：10NH～1MH 材料：铁氧体绕线型陶瓷叠层
SMT贴片电感介绍 SMT贴片功率电感的结构主要由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。 功率电感的特点如下: 1骨架：骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。 电感的尺寸 2?绕组：绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。绕组有单层和多层之分。单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔 一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
电感绕组 3.磁芯与磁棒：磁芯与磁棒一般采用镍锌铁氧体（ NX 系列）或锰锌铁氧体（MX 系列）等 材料，它有 工”字形、柱形、帽形、 “ E 形、罐形等多种形状。 -fit 比? 工”字形电感 4?铁芯： 铁心材料主要有硅钢片、坡莫合金等，其外形多为
色环电感 5 ?屏蔽罩：为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为 其增加了金属屏幕罩（例如半导体收音机的振荡线圈等） 。采用屏蔽罩的电感器，会增加线 圈的损耗，使Q 值降低。 SMT 贴片电感 6?封装材料:有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈 和磁心等密圭寸起来。圭寸装材料采用塑料或环氧树脂等。
解读贴片电感的5个主要参数 贴片电感，英语：Chip inductors，又称为功率电感、大电流电感和表面贴装高功率电感。具有小型化，高品质，高能量储存和低电阻等特性。功率贴片电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。在电路中主要起滤波和振荡作用。贴片电感的主要参数有电感量、允许偏差、分布电容、额定电流及品质因数等。 1.电感量：空载测量(理论值)和在实际电路中的测量(实际值)。由于电感使用的实际电路过多，难以类举。只有在空载情况下的测量加以解说。 电感量的大小，主要取决于电感线圈的圈数(匝数)，绕制方式，有无磁心及 磁心的材料等决定。通常情况下，线圈圈数越多，绕制的线圈越密集，电感量就越大。有磁心的线圈比无磁心的线圈的电感量大。磁心导磁率越大，电感量也就越大。所以电感量是有很多因素来决定它的大小。电感量的基本单位是亨利(简称亨)，用字母H 表示。常用的单位还有毫亨(mH)和微亨(μH)，它们 之间的关系是：1H=1000mH;1mH=1000μH 2.允许偏差：电感量单位后面用一个英文字母表示其允许偏差，各字母所代 表的允许偏差见下表。例如：560uHK 表示标称电感量为560uH，允许偏差为土10%，文字符号为法文字符号法，是将电感器的标称值和允许偏差值用数字和文字符号按定的规律组合标志在电感体上。采用这种标示方法的通常是一些小功率电感器其单位通常为nH 或pH，用N 或R 代表小数点。例如：4N7 表 示电感量为4.7nH，4R7 则代表电感量为4.7uH;47N 表示电感量为47nH，6R8 表示电感量为6.8uH。 标注的感量与实际感量的允许误差值。一般用于振荡或滤波线路中的贴片电
贴片电阻、贴片电容规格、封装、尺寸对应表 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。贴片电容和贴片电阻都是一样可以用的,0805,1206等 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 02011/20W 04021/16W 06031/10W 08051/8W 12061/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表： 英制(mil)公制(mm)额定功率(W)@70°C 020106031/20 040210051/16 060316081/10 080520121/8 120632161/4 121032251/3 181248321/2 201050253/4 251264321 国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT
2、1％精度的命名：RS-05K1002FT R－表示电阻 S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K－表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。 J－表示精度为5％、F－表示精度为1％。 T－表示编带包装 1： 0402(1/16W)2:0603(1/10W)3:0805(1/8W)4:1206(1/4W)5:1210(1/3W) 6:2010(1/2W)7:2512(1W) 贴片电阻各参数说明 国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R－表示电阻 S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K－表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。 J－表示精度为5％、F－表示精度为1％。 T－表示编带包装 1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。 2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm. 3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。

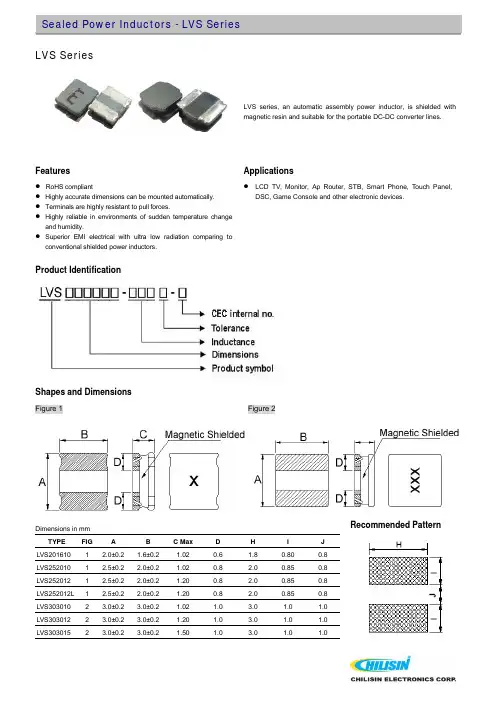

LVS Series LVS series, an automatic assembly power inductor, is shielded with magnetic resin and suitable for the portable DC-DC converter lines. Features Applications ● RoHS compliant ● Highly accurate dimensions can be mounted automatically. ● Terminals are highly resistant to pull forces. ● Highly reliable in environments of sudden temperature change and humidity. ● Superior EMI electrical with ultra low radiation comparing to conventional shielded power inductors. ● LCD TV, Monitor, Ap Router, STB, Smart Phone, Touch Panel, DSC, Game Console and other electronic devices. Product Identification Shapes and Dimensions Figure 1 Figure 2 Recommended Pattern Dimensions in mm TYPE FIG A B C Max D H I J LVS201610 1 2.0±0.2 1.6±0.2 1.02 0.6 1.8 0.80 0.8 LVS252010 1 2.5±0.2 2.0±0.2 1.02 0.8 2.0 0.85 0.8 LVS252012 1 2.5±0.2 2.0±0.2 1.20 0.8 2.0 0.85 0.8 LVS252012L 1 2.5±0.2 2.0±0.2 1.20 0.8 2.0 0.85 0.8 LVS303010 2 3.0±0.2 3.0±0.2 1.02 1.0 3.0 1.0 1.0 LVS303012 2 3.0±0.2 3.0±0.2 1.20 1.0 3.0 1.0 1.0 LVS303015 2 3.0±0.2 3.0±0.2 1.50 1.0 3.0 1.0 1.0
